基于MATLAB的QPSK仿真报告
一、系统框图
图3.1 QPSK调制与解调系统框图
用两路正交的相干载波去解调，可以很容易地分离这两路信号。相干解调后的两路并行码元I和Q，经过并/串变换后，成为串行数据输出。
二、流程图
图3.2 计算发生100个误码的程序流程图
三、仿真结果1）AWGN信道
2)Ray信道
3）AWGN和RAYLEIGH信道下误码率/误比特率与理论值比较
图3.3 高斯信道与瑞利信道下的误码率和误比特率与理论值对比
四、总结
由以上仿真图可知，由于高斯信道和瑞利信道的影响，波形发生了明显的变化，功率谱密度也发生变化。星座图可反映在噪声影响下产生的误码。从仿真解调后与调制后的图对比可知仿真正确。图3.3可看出瑞利信道下的误码率和误比特率明显高于高斯信道，并与理论值基本符合。
通信系统仿真设计实训报告1.课题名称：基于MATLAB 的QPSK系统仿真设计与实现 学生学号： 学生姓名： 所在班级： 任课教师： 2016年10月25日
目录 1.1QPSK系统的应用背景简介 (3) 1.2 QPSK实验仿真的意义 (3) 1.3 实验平台和实验内容 (3) 1.3.1实验平台 (3) 1.3.2实验内容 (3) 二、系统实现框图和分析 (4) 2.1、QPSK调制部分， (4) 2.2、QPSK解调部分 (5) 三、实验结果及分析 (6) 3.1、理想信道下的仿真 (6) 3.2、高斯信道下的仿真 (7) 3.3、先通过瑞利衰落信道再通过高斯信道的仿真 (8) 总结： (10) 参考文献： (11) 附录 (12)
1.1QPSK系统的应用背景简介 QPSK是英文Quadrature Phase Shift Keying的缩略语简称，意为正交相移键控，是一种数字调制方式。在19世纪80年代初期,人们选用恒定包络数字调制。这类数字调制技术的优点是已调信号具有相对窄的功率谱和对放大设备没有线性要求,不足之处是其频谱利用率低于线性调制技术。19世纪80年代中期以后,四相绝对移相键控(QPSK)技术以其抗干扰性能强、误码性能好、频谱利用率高等优点,广泛应用于数字微波通信系统、数字卫星通信系统、宽带接入、移动通信及有线电视系统之中。 1.2 QPSK实验仿真的意义 通过完成设计内容，复习QPSK调制解调的基本原理，同时也要复习通信系统的主要组成部分，了解调制解调方式中最基础的方法。了解QPSK的实现方法及数学原理。并对“通信”这个概念有个整体的理解，学习数字调制中误码率测试的标准及计算方法。同时还要复习随机信号中时域用自相关函数，频域用功率谱密度来描述平稳随机过程的特性等基础知识，来理解高斯信道中噪声的表示方法，以便在编程中使用。 理解QPSK调制解调的基本原理，并使用MATLAB编程实现QPSK信号在高斯信道和瑞利衰落信道下传输，以及该方式的误码率测试。复习MATLAB编程的基础知识和编程的常用算法以及使用MATLAB仿真系统的注意事项，并锻炼自己的编程能力，通过编程完成QPSK调制解调系统的仿真，以及误码率测试，并得出响应波形。在完成要求任务的条件下，尝试优化程序。 通过本次实验，除了和队友培养了默契学到了知识之外，还可以将次实验作为一种推广，让更多的学生来深入一层的了解QPSK以至其他调制方式的原理和实现方法。可以方便学生进行测试和对比。足不出户便可以做实验。 1.3 实验平台和实验内容 1.3.1实验平台 本实验是基于Matlab的软件仿真，只需PC机上安装MATLAB 6.0或者以上版本即可。 （本实验附带基于Matlab Simulink （模块化）仿真，如需使用必须安装simulink 模块） 1.3.2实验内容 1.构建一个理想信道基本QPSK仿真系统,要求仿真结果有 a.基带输入波形及其功率谱 b.QPSK信号及其功率谱
基于MATLAB的OQPSK调制解调实现学生姓名：周翌指导老师：吴志敏 摘要本课程设计的目标在于深切理解OQPSK调制与解调的基本原理，学会使用MATALB软件中的M文件来实现OQPSK的调制与解调以及分析加入不同噪声时对信号的影响程度。首先产生一个数字基带信号，接下来调用MATLAB中的相应函数对这个基带信号进行调制，然后分析调制后的波形:，记录结果后对调制后的信号进行解调，观察解调结果并做好记录，最后在信号中加入噪声并观察其时频图的变化，分析信噪比的噪声对调制结果的影响。本课程设计的实验开发/运行平台为windowsXP/windows7，程序设计使用MATLAB语言。通过调试运行，基本完成设计目标,达到调制与解调的目的。 关键词：MATLAB；M文件；OQPSK；调制与解调；噪声 1 引言 数字调制与解调技术在数字通信中占有非常重要的地位，数字通信技术与MATLAB 的结合是现代通信系统发展的一个必然趋势。在数字信号通信过程中，噪声的影响往往比较大，同时我们都希望有较高的频带利用率和功率利用率，而OQPSK也是一种恒包络调制技术，其频谱特性好，既保留着2PSK的高抗噪声性能、高频带利用率和高功率利用率，又有效地减弱了2PSK的“反相工作”缺陷，在通信研究中有着非常重要的意义，特别是在卫星通信和移动通信的领域有着广泛的应用。MATLAB作为当前国际控制界最流行的面向工程与科学计算的高级语言，在控制系统的分析、仿真与设计方面得到了非常广泛的应用，随着其信号处理专业函数和专业工具箱的成熟，越来
越受到通信领域人士的欢迎，其在通信领域的应用也将更加广泛。 1.1课程设计目的 熟悉OQPSK的基本原理，掌握MATLAB中M文件的使用及相关函数的调用方法，在此基础上通过编程实现OQPSK的调制与解调，并通过加入的噪声来判断所设计的系统性能。这次课程设计不仅让我对OQPSK有了更加深入的了解，而且学会了如何利用MATLAB中的M文件来实现通信系统方面的应用，最重要的是，自己能够独立完成一个小项目了，有了这方面的经验，我在以后的学习中就会有更充足的信心和动力。 1.2课程设计要求 熟悉MATLAB中M文件的使用方法，并在深切理解OQPSK调制解调原理的基础上，编写出OQPSK调制解调程序。绘制出OQPSK信号解调前后在时域和频域中的波形，并观察解调前后频谱有何变化以加深对OQPSK信号解调原理的理解。分别对信号叠加不同噪声，并进行解调，绘制出解调前后信号的时频波形，分析不同噪声对信号传输造成的影响大小。 1.3课程设计步骤 先产生随机信号，然后对信号进行调制和解调，在调制和解调过程中加入高斯白噪声，观察现象。 1、产生四进制数字作为数字基带信号，对其进行调制； 2、将函数调制信号改为相应的时域波形调制信号； 3、在函数调制信号中加入高斯白噪声，生成加入噪声后的时域波形调制信号； 4、分别生成没加或加了噪声的调制信号波形图和频谱图； 5、分别对没加或加了噪声的调制信号进行解调； 6、计算误码率。
Matlab通信原理仿真 学号： 2142402 姓名：圣斌
实验一Matlab 基本语法与信号系统分析 一、实验目的： 1、掌握MATLAB的基本绘图方法； 2、实现绘制复指数信号的时域波形。 二、实验设备与软件环境： 1、实验设备：计算机 2、软件环境：MATLAB R2009a 三、实验内容： 1、MATLAB为用户提供了结果可视化功能，只要在命令行窗口输入相应的命令，结果就会用图形直接表示出来。 MATLAB程序如下： x = -pi::pi; y1 = sin(x); y2 = cos(x); %准备绘图数据 figure(1); %打开图形窗口 subplot(2,1,1); %确定第一幅图绘图窗口 plot(x,y1); %以x，y1绘图 title('plot(x,y1)'); %为第一幅图取名为’plot(x,y1)’ grid on; %为第一幅图绘制网格线 subplot(2,1,2) %确定第二幅图绘图窗口 plot(x,y2); %以x，y2绘图 xlabel('time'),ylabel('y') %第二幅图横坐标为’time’,纵坐标为’y’运行结果如下图： 2、上例中的图形使用的是默认的颜色和线型，MATLAB中提供了多种颜色和线型，并且可以绘制出脉冲图、误差条形图等多种形式图： MATLAB程序如下： x=-pi:.1:pi; y1=sin (x); y2=cos (x); figure (1); %subplot (2,1,1); plot (x,y1); title ('plot (x,y1)'); grid on %subplot (2,1,2); plot (x,y2);

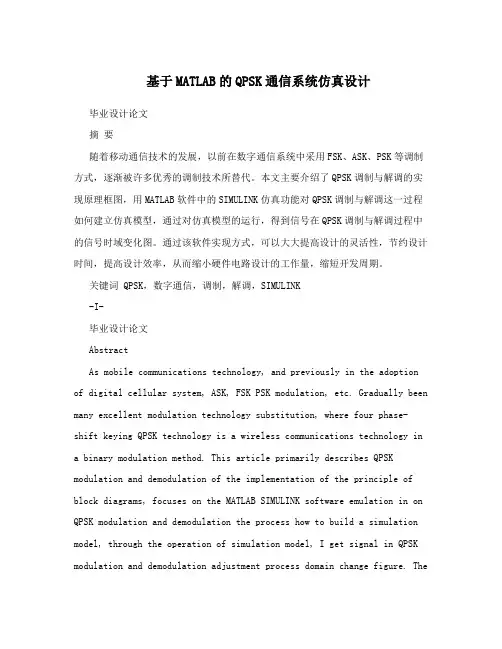

基于MATLAB的QPSK通信系统仿真设计 摘要 随着移动通信技术的发展，以前在数字通信系统中采用FSK、ASK、PSK 等调制方式，逐渐被许多优秀的调制技术所替代。本文主要介绍了QPSK调制与解调的实现原理框图，用MATLAB软件中的SIMULINK仿真功能对QPSK调制与解调这一过程如何建立仿真模型，通过对仿真模型的运行，得到信号在QPSK 调制与解调过程中的信号时域变化图。通过该软件实现方式，可以大大提高设计的灵活性，节约设计时间，提高设计效率，从而缩小硬件电路设计的工作量，缩短开发周期。 关键词 QPSK，数字通信，调制，解调，SIMULINK -I-
Abstract As mobile communications technology, and previously in the adoption of digital cellular system, ASK, FSK PSK modulation, etc. Gradually been many excellent mod ulation technology substitution, where four phase-shift keying QPSK technology is a wireless communications technology in a binary modulation method. This article prim arily describes QPSK modulation and demodulation of the implementation of the prin ciple of block diagrams, focuses on the MATLAB SIMULINK software emulation in on QPSK modulation and demodulation the process how to build a simulation model, through the operation of simulation model, I get signal in QPSK modulation and dem odulation adjustment process domain change figure. The software implementation, ca n dramatically improve the design flexibility, saving design time, increase efficiency, design to reduce the workload of hardware circuit design, and shorten the developmen t cycle. Keywords QPSK, Digital Communication,modulation,demodulation,SIMULINK -II-
MATLAB 仿真实验报告 课题名称：MATLAB 仿真——图像处理 学院：机电与信息工程学院 专业：电子信息科学与技术 年级班级：2012级电子二班 一、实验目的 1、掌握MATLAB处理图像的相关操作，熟悉相关的函数以及基本的MATLAB语句。 2、掌握对多维图像处理的相关技能，理解多维图像的相关性质 3、熟悉Help 命令的使用，掌握对相关函数的查找，了解Demos下的MATLAB自带的原函数文件。 4、熟练掌握部分绘图函数的应用，能够处理多维图像。 二、实验条件
MATLAB调试环境以及相关图像处理的基本MATLAB语句，会使用Help命令进行相关函数查找 三、实验内容 1、nddemo.m函数文件的相关介绍 Manipulating Multidimensional Arrays MATLAB supports arrays with more than two dimensions. Multidimensional arrays can be numeric, character, cell, or structure arrays. Multidimensional arrays can be used to represent multivariate data. MATLAB provides a number of functions that directly support multidimensional arrays. Contents ： ●Creating multi-dimensional arrays 创建多维数组 ●Finding the dimensions寻找尺寸 ●Accessing elements 访问元素 ●Manipulating multi-dimensional arrays操纵多维数组 ●Selecting 2D matrices from multi-dimensional arrays从多维数组中选择二维矩 阵 (1)、Creating multi-dimensional arrays Multidimensional arrays in MATLAB are created the same way as two-dimensional arrays. For example, first define the 3 by 3 matrix, and then add a third dimension. The CAT function is a useful tool for building multidimensional arrays. B = cat(DIM,A1,A2,...) builds a multidimensional array by concatenating（联系起来）A1, A2 ... along the dimension DIM. Calls to CAT can be nested（嵌套）. (2)、Finding the dimensions SIZE and NDIMS return the size and number of dimensions of matrices. (3)、Accessing elements To access a single element of a multidimensional array, use integer subscripts（整数下标）. (4)、Manipulating multi-dimensional arrays
实验一 MATLAB 及仿真实验（控制系统的时域分析） 一、实验目的 学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性； 二、预习要点 1、 系统的典型响应有哪些？ 2、 如何判断系统稳定性？ 3、 系统的动态性能指标有哪些？ 三、实验方法 （一） 四种典型响应 1、 阶跃响应： 阶跃响应常用格式： 1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。 2、),(Tn sys step ；表示时间范围0---Tn 。 3、),(T sys step ；表示时间范围向量T 指定。 4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。 2、 脉冲响应： 脉冲函数在数学上的精确定义：0 ,0)(1)(0 ?==?∞ t x f dx x f 其拉氏变换为：) ()()()(1)(s G s f s G s Y s f === 所以脉冲响应即为传函的反拉氏变换。 脉冲响应函数常用格式： ① )(sys impulse ； ② ); ,();,(T sys impulse Tn sys impulse ③ ),(T sys impulse Y = （二） 分析系统稳定性 有以下三种方法： 1、 利用pzmap 绘制连续系统的零极点图； 2、 利用tf2zp 求出系统零极点； 3、 利用roots 求分母多项式的根来确定系统的极点 （三） 系统的动态特性分析 Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.
天津理工大学计算机与通信工程学院通信工程专业设计说明书 基于Matlab/Simulink 的QPSK调制解调仿真设计与研究 姓名韩双年 学号 20092226 班级 09通信3班 指导老师白媛 日期 2012-12-16
目录 摘要 (2) 第一章前言 (2) 1.1 专业设计任务及要求 (2) 1.2 Matlab简介 (2) 1.3 Matlab下的simulink简介 (3) 1.4 通信系统模型 (3) 第二章QPSK调制 (4) 2.1 QPSK介绍 (4) 2.2 QPSK调制原理 (4) 2.2.1 相乘法 (4) 2.2.2 选择法 (5) 2.3 QPSK调制原理框图 (6) 2.4 QPSK调制方式的Matlab仿真 (6) 2.5 QPSK调制方式Matlab-simulink仿真 (7) 2.5.1 simulink调制建模 (7) 2.5.2 simulink调制仿真结果 (8) 第三章QPSK解调 (13) 3.1 QPSK解调原理 (13) 3.2 QPSK解调原理框图 (13) 3.3 QPSK解调方式Matlab仿真 (13) 3.4 QPSK解调方式的Matlab-simulink仿真 (14) 3.4.1 QPSK解调建模 (14) 3.4.2 传输信道 (16) 3.4.3仿真结果 (16) 3.5 仿真结果分析 (18) 第四章QPSK通信系统性能分析 (19) 第五章结论 (19) 参考文献 (20) 附录 (20)
摘要 正交相移键控（QPSK），是一种数字调制方式。QPSK技术具有抗干扰能力好、误码率低、频谱利用效率高等一系列优点。论文主要介绍了正交相移键控(QPSK)的概况，以及正交相移键控QPSK的调制解调概念和原理，利用Matlab中M文件和Simulink模块对QPSK的调制解调系统进行了仿真，对QPSK在高斯白噪声信道中的性能进行了，分析了解Simulink中涉及到QPSK的各种模块的功能。 【关键词】Matlab QPSK Simulnk 仿真 第一章前言 1.1专业设计任务及要求 1了解并掌握QPSK调制与解调的基本原理； 2在通信原理课程的基础上设计与分析简单的通信系统； 3学会利用MATLAB7.0编写程序进行仿真，根据实验结果能分析所设计系统的性能。 4学习MATLAB的基本知识，熟悉MATLAB集成环境下的Simulink的仿真平台。 5利用通信原理相关知识在仿真平台中设计QPSK调制与解调仿真系统并用示波器观察解调后的波形 6在指导老师的指导下，独立完成课程设计的全部内容，能正确的阐述和分析设计和实验结果。 1.2 Matlab简介 MATLAB是MATrix LABoratory的缩写，是一款由美国Math Works公司出品的商业数学软件。MATLAB 是一种用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。除了矩阵运算、绘制函数/数据图像等常用功能外，MATLAB还可以用来创建用户界面及与调用其它语言(包括C，C++和FORTRAN)编写的程序。尽管MATLAB主要用于数值计算,但是因为大量的额外
MATLAB/Simulink 电力系统建模与仿真 实验报告 姓名：****** 专业：电气工程及其自动化 班级：******************* 学号：*******************
实验一无穷大功率电源供电系统三相短路仿真 1.1 无穷大功率电源供电系统仿真模型构建 运行MATLAB软件，点击Simulink模型构建，根据电路原理图，添加下列模块： （1）无穷大功率电源模块（Three-phase source） （2）三相并联RLC负荷模块（Three-Phase Parallel RLC Load） （3）三相串联RLC支路模块（Three-Phase Series RLC Branch） （4）三相双绕组变压器模块（Three-Phase Transformer (Two Windings)） （5）三相电压电流测量模块（Three-Phase V-I Measurement） （6）三相故障设置模块（Three-Phase Fault） （7）示波器模块（Scope） （8）电力系统图形用户界面（Powergui） 按电路原理图连接线路得到仿真图如下： 1.2 无穷大功率电源供电系统仿真参数设置 1.2.1 电源模块 设置三相电压110kV，相角0°，频率50Hz，接线方式为中性点接地的Y形接法，电源电阻0.00529Ω，电源电感0.000140H，参数设置如下图：
1.2.2 变压器模块 变压器模块参数采用标幺值设置，功率20MVA，频率50Hz，一次测采用Y型连接，一次测电压110kV，二次侧采用Y型连接，二次侧电压11kV，经过标幺值折算后的绕组电阻为0.0033，绕组漏感为0.052，励磁电阻为909.09，励磁电感为106.3，参数设置如下图： 1.2.3 输电线路模块 根据给定参数计算输电线路参数为：电阻8.5Ω，电感0.064L，参数设置如下图： 1.2.4 三相电压电流测量模块 此模块将在变压器低压侧测量得到的电压、电流信号转变成Simulink信号，相当于电压、电流互感器的作用，勾选“使用标签（Use a label）”以便于示波器观察波形，设置电压标签“Vabc”，电流标签“Iabc”，参数设置如下图：
淮海工学院课程设计报告书 课程名称：通信系统的计算机仿真设计 题目：QPSK通信系统性能分析 与MATLAB仿真 学院：电子工程学院 学期：2013-2014-2 专业班级： 姓名： 学号： 评语： 成绩： 签名： 日期：
QPSK通信系统性能分析与MATLAB仿真 1 绪论 1.1 研究背景与研究意义 数字信号传输系统分为基带传输系统和频带传输系统,频带传输系统也叫数字调制系统,该系统对基带信号进行调制,使其频谱搬移到适合在信道(一般为带通信道)上传输的频带上。数字调制和模拟调制一样都是正弦波调制,即被调制信号都为高频正弦波。数字调制信号又称为键控信号,数字调制过程中处理的是数字信号,而载波有振幅、频率和相位3个变量,且二进制的信号只有高低电平两个逻辑量即1和0,所以调制的过程可用键控的方法由基带信号对载频信号的振幅、频率及相位进行调制,最基本的方法有3种:正交幅度调制(QAM) 、频移键控( FSK) 、相移键控( PSK) 。根据所处理的基带信号的进制不同分为二进制和多进制调制(M进制) 。 本实验采用QPSK。QPSK是英文Quadrature Phase Shift Keying的缩略语简称，意为正交相移键控，是一种数字调制方式。在19世纪80年代初期人们选用恒定包络数字调制。这类数字调制技术的优点是已调信号具有相对窄的功率谱和对放大设备没有线性要求不足之处是其频谱利用率低于线性调制技术。19世纪80年代中期以后四相绝对移相键控(QPSK)技术以其抗干扰性能强、误码性能好、频谱利用率高等优点广泛应用于数字微波通信系统、数字卫星通信系统、宽带接入、移动通信及有线电视系统之中。 1.2 课程设计的目的和任务 目的在于使学生在课程设计过程中能够理论联系实际，在实践中充分利用所学理论知识分析和研究设计过程中出现的各类技术问题，巩固和扩大所学知识面，为以后走向工作岗位进行设计打下一定的基础。 课程设计的任务是： (1)掌握一般通信系统设计的过程，步骤，要求，工作内容及设计方法，掌握用计算机仿真通信系统的方法。 (2)训练学生网络设计能力。 (3)训练学生综合运用专业知识的能力，提高学生进行通信工程设计的能力。1.3 可行性分析 QPSK是英文Quadrature Phase Shift Keying的缩略语简称，意为正交相移键控，是一种数字调制方式。在19世纪80年代初期,人们选用恒定包络数字调制。这类数字调制技术的优点是已调信号具有相对窄的功率谱和对放大设备没有线性要求,不足之处是其频谱利用率低于线性调制技术。19世纪80年代中期以后,
郑州轻工业学院 课程设计说明书题目：利用MATLAB实现QPSK调制及解调 姓名： 院系：电气信息工程学院 专业班级：电子信息工程09-1 学号： 540901030154 指导教师：赵红梅 成绩： 时间： 2012 年 6 月 18 日至 2012 年 6 月 22 日
郑州轻工业学院 课程设计任务书 题目利用MATLAB实现QPSK调制及解调 专业班级电子信息工程09级 1班学号 54 姓名 主要内容、基本要求、主要参考资料等： 主要内容： 已知数字信号1011000101101011，码元速率为2400波特，载波频率为1200Hz，利用MATLAB画出QPSK调制波形，并画出调制信号经过高斯信道传输后解调波形及接收误码率，将其与理论值进行比较。 基本要求： 1、通过本课程设计，巩固通信原理QPSK调制的有关知识； 2、熟悉QPSK产生原理； 3、熟悉高斯信道的建模及QPSK解调原理； 4、熟悉误码率的蒙特卡罗仿真； 5、学会用MATLAB来进行通信系统仿真。 主要参考资料： 主要参考资料： 1、王秉钧等. 通信原理[M].北京：清华大学出版社，2006.11 2、陈怀琛.数字信号处理教程----MATLAB释义与实现[M].北京：电子工业出版社,2004. 完成期限：2012.6.18—2012.6.23 指导教师签名： 课程负责人签名： 2012年6月16日
目录 一前言 (4) 1.1QPSK系统的应用背景简介 (4) 1.2 QPSK实验仿真的意义 (4) 1.3 实验平台和实验内容 (5) 1.3.1实验平台 (5) 1.3.2实验内容 (5) 二、系统实现框图和分析 (5) 2.1、QPSK调制部分， (5) 2.2、QPSK解调部分 (7) 三、实验结果及分析 (7) 3.1、理想信道下的仿真 (7) 3.2、高斯信道下的仿真 (8) 3.3、先通过瑞利衰落信道再通过高斯信道的仿真 (9) 参考文献： (11) 附录 (12)
实验报告 课程名称：控制理论（乙） 指导老师：林峰 成绩：__________________ 实验名称：MATLAB 仿真实验 实验类型：________________同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得 实验九 控制系统的时域分析 一、 实验目的： 1．用计算机辅助分析的办法，掌握系统的时域分析方法。 2．熟悉Simulink 仿真环境。 二、实验原理及方法： 系统仿真实质上就是对系统模型的求解，对控制系统来说，一般模型可转化成某个微分方程或差分方程表示，因此在仿真过程中，一般以某种数值算法从初态出发，逐步计算系统的响应，最后绘制出系统的响应曲线，进而可分析系统的性能。控制系统最常用的时域分析方法是，当输入信号为单位阶跃和单位冲激函数时，求出系统的输出响应，分别称为单位阶跃响应和单位冲激响应。在MATLAB 中，提供了求取连续系统的单位阶跃响应函数step ，单位冲激响应函数impulse ，零输入响应函数initial 等等。 二、实验内容： 二阶系统，其状态方程模型为 ? 1x -0.5572 -0.7814 1x 1 = + u ? 2x 0.7814 0 2x 0 1x y = [1.9691 6.4493] +[0] u 2x 四、实验要求： 1．编制MATLAB 程序，画出单位阶跃响应曲线、冲击响应曲线、系统的零输入响应、斜坡输入响应； （1）画出系统的单位阶跃响应曲线； A=[-0.5572 -0.7814;0.7814 0 ]; B=[1;0];
通信系统仿真设计实训报告1.课题名称：基于 MATLAB 的QPSK系统仿真设计与实现 学生学号： 学生： 所在班级： 任课教师： 2016年 10月25日
目录 1.1QPSK系统的应用背景简介 (3) 1.2 QPSK实验仿真的意义 (3) 1.3 实验平台和实验容 (3) 1.3.1实验平台 (3) 1.3.2实验容 (3) 二、系统实现框图和分析 (4) 2.1、QPSK调制部分， (4) 2.2、QPSK解调部分 (5) 三、实验结果及分析 (6) 3.1、理想信道下的仿真 (6) 3.2、高斯信道下的仿真 (7) 3.3、先通过瑞利衰落信道再通过高斯信道的仿真 (8) 总结： (10) 参考文献： (11) 附录 (12)
1.1QPSK系统的应用背景简介 QPSK是英文Quadrature Phase Shift Keying的缩略语简称，意为正交相移键控，是一种数字调制方式。在19世纪80年代初期,人们选用恒定包络数字调制。这类数字调制技术的优点是已调信号具有相对窄的功率谱和对放大设备没有线性要求,不足之处是其频谱利用率低于线性调制技术。19世纪80年代中期以后,四相绝对移相键控(QPSK)技术以其抗干扰性能强、误码性能好、频谱利用率高等优点,广泛应用于数字微波通信系统、数字卫星通信系统、宽带接入、移动通信及有线电视系统之中。 1.2 QPSK实验仿真的意义 通过完成设计容，复习QPSK调制解调的基本原理，同时也要复习通信系统的主要组成部分，了解调制解调方式中最基础的方法。了解QPSK的实现方法及数学原理。并对“通信”这个概念有个整体的理解，学习数字调制中误码率测试的标准及计算方法。同时还要复习随机信号中时域用自相关函数，频域用功率谱密度来描述平稳随机过程的特性等基础知识，来理解高斯信道中噪声的表示方法，以便在编程中使用。 理解QPSK调制解调的基本原理，并使用MATLAB编程实现QPSK信号在高斯信道和瑞利衰落信道下传输，以及该方式的误码率测试。复习MATLAB编程的基础知识和编程的常用算法以及使用MATLAB仿真系统的注意事项，并锻炼自己的编程能力，通过编程完成QPSK调制解调系统的仿真，以及误码率测试，并得出响应波形。在完成要求任务的条件下，尝试优化程序。 通过本次实验，除了和队友培养了默契学到了知识之外，还可以将次实验作为一种推广，让更多的学生来深入一层的了解QPSK以至其他调制方式的原理和实现方法。可以方便学生进行测试和对比。足不出户便可以做实验。 1.3 实验平台和实验容 1.3.1实验平台 本实验是基于Matlab的软件仿真，只需PC机上安装MATLAB 6.0或者以上版本即可。 （本实验附带基于Matlab Simulink （模块化）仿真，如需使用必须安装simulink 模块） 1.3.2实验容 1.构建一个理想信道基本QPSK仿真系统,要求仿真结果有 a.基带输入波形及其功率谱 b.QPSK信号及其功率谱
实验名称：QPSK调制与解调 一、实验目的： 1、学会QPSK调制与解调系统的构成 2、学会QPSK调制与解调系统的各模块的构建 3、学会误码率与误符号率的统计方法以及Matlab算法 二、实验原理： 1、QPSK：四进制绝对相移键控，也称为多进制数字相位调制，利用载波的四种不同相位状态来表征数字信息的调制方式。 2、QPSK的调制方法有正交调制方式（双路二相调制合成法或直接调相法）、相位选择法、插入脉冲法。 调制与解调系统的构成： 3、各模块的实现方法：
（1）、信源的产生：使用randint(m,n,2) 函数产生一个m 行n 列的随机二进制数列 （2）、QPSK 符号映射 ：将产生的0，1比特流按照QPSK 调制方式进行映射，本实验采用π/4 QPSK 的调制方式，图为： （3）、AWGN 信号产生：AWGN 产生器就是产生满足均值为0，方差为1的高斯白噪声。实验中使用randn(m,n)函数产生一个m 行n 列的高斯噪声序列。 （4）、信号幅度控制：根据AWGN 信道模型，接收信号可以分别表示为 α就是当噪声功率归一化为1（0均值，方差为1）时，根据信噪比关系而计算出来的信号平均幅度 I I I r s n α=+Q Q Q r s n α=+22210log 10^10s s n n v SNR SNR v sqrt v v ??????=?=* ? ? ???????
（5）、QPSK 反映射及判决 ：对接收到的信号在4种可能的四种信号向量[(1,0), (0,1), (-1,0), (0,-1)]上投影(即进行点积)。投影最大的值所对应的信号向量就是所发送信号的符号值，然后恢复出比特流 （6）、误码率及误符号率统计： 误码率：将检测出来的比特流和发送的原始比特流进行比较，统计出出现错误的比特数 误符号率：将检测出来的比特流变成两组，构成符号，和发送端符号映射后的符号流进行比较，只要符号中任错一bit ，就算该符号出错。统计出现错误的符号数 三、 实验内容： 1、建立QPSK 的Matlab 仿真模型 2、对仿真模型中各个组成部分进行函数设计和功能仿真 randn('seed',10);mark=randn(1,LENGTH); subplot(2,2,1);plot(mark);title('watermarc:Gaussian noise'); 3、成型滤波器的设计 4、带限信道中的QPSK 调制解调 四、实验步骤： 1、开机，设置好本次仿真目录 2、进入matlab 环境，设置工作路径和目录 3、按照实验方法，一步步进行QPSK 各个模块的设计 s v α=
