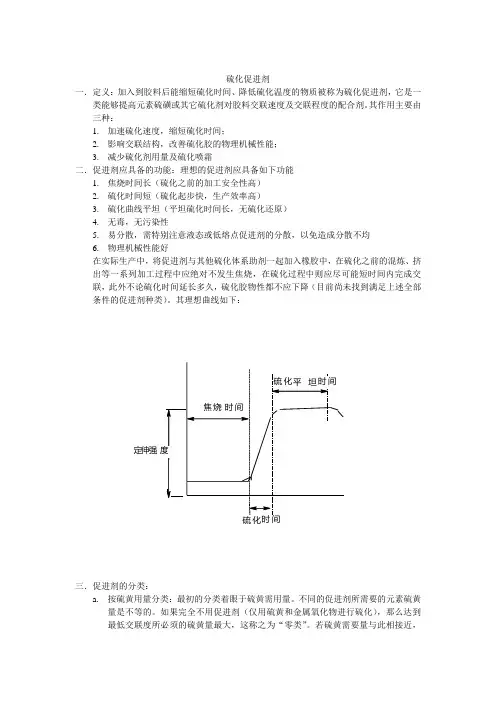

促进剂的分类
硫化促进剂简称为促进剂。凡能加快硫化反应速度，缩短硫化时间，降低硫化反应温度，减少硫化剂用量产能提高或改善硫胶有物理机械性能的配合剂，称为硫化促进剂。应用促进剂可以提高橡胶制品的生产效率，降低产品成本，可以提高的改善制品的物理机械性能，使厚制品质量均匀，并改善制品的外观质量并使色泽鲜艳。目前橡胶工业采用的促进剂种类很多，按其性质和化学组成可以分为两大类：无机促进剂、有机促进剂。无机促进剂使用最早，但因促进效果小，硫化胶性能差，除在外别情况仍少量使用以外，绝大多数场合已为有机促进剂所取代。有机促进剂促进效果大，硫化特性好，硫化胶有物理机械性能优良，因而发展迅速。随着合成橡胶品种和用途有不断发展，现有促进剂名目日益繁杂，但目前最常用的亦不过数十种。促进剂按其化学结构、促进效果大小、以及与硫化氯反应所呈现和酸碱性分类。根据化学结构的不同，促进剂分可以为噻唑类、秋兰姆类、次磺酰胺类、胍类、二硫代氨基甲酸盐类、醛胺类、黄原酸盐类和硫脲类等八大类。一、噻唑类这是有机促进剂中较早的品种。属于酸性促进剂。其特点是具有较高的硫化活性，能赋予硫化胶良好的耐老化性能和耐疲劳性能。所以在橡胶工业中应用比较广泛，耗用量较大。主要品种有如下两种。（1）2硫醇基苯并噻唑商品名称为促进剂M。本品为淡黄色粉末，味极苦，无毒，贮藏稳定。为通用型促进剂，对天然橡胶及二烯类通用合成橡胶具有快速促进作用，硫化平坦性较好，硫化临界温度为125℃，混炼时有脑炎烧的可能。在橡胶中容易分散，不污染，但不适于食品用橡胶制品。用作第一促进剂的用量为1~2份，作第二促进剂的用量为0.2~0.5份。还可用于天然橡胶的塑解剂。（2）二硫化二苯并噻唑商品名称为促进剂DM。本品为淡黄色粉末，味苦，无毒，贮藏时稳定。其特性和用途与M相似，但硫化临界温度为130℃。140℃以上活性增大，有较好的后效性，硫化操作安全。常与其它促进剂并用以提高其活性。二、秋兰姆类这类促进剂呈酸性。属于超速促进剂。包括一硫化秋兰姆、二硫化秋兰和多硫化秋兰。二硫化秋兰姆可用于无硫黄硫化有硫化剂。作为促进剂一般用作第二促进剂，与噻唑类和次磺酰胺类促进剂并用以提高硫化速度。与次磺酰胺类促进剂并用时，能延迟胶料开始反应的时间，硫化开始以后反应又能进行得特别快，硫化胶的硫化程度也比较高。这种产用体系在低硫硫化中特别重要。采用秋兰姆促进剂的硫化胶的物理机械性能和耐老化性能受促进剂和硫黄用量比例的影响。一般来讲，硫黄用量正常，硫化胶的定伸强度较高，其它物理机械性能也比较好；当硫黄用量较低，促进用量较大时，则硫化胶的耐热老化性能可以得到改善。秋兰姆类促进剂最常用的品种是二硫化四甲基秋兰姆，商品名称为促进剂TMTD，简称促进剂TT。它既可作促进剂使用，也可作硫化剂使用。用作促进剂时用量一般为0.2~0.3份。三、次磺酰胺类这是一类迟效性促进剂，呈酸性。具有焦烧时间长、硫化活性大的特点。硫化胶的硫化程度比较高，物理机械性能优良，耐老化性能相当好。胶料具有较宽广的硫化平坦性。由于合成橡胶的发展和大量应用及高分散性炉法炭黑的推广应用，特别需求迟效性良好的促进剂。因而该类促进剂占有相当重要的地位，成为近年来发展最快，也是最有前途的一类促进剂。目前世界上使用的各种促进剂中，遥以次横酰胺类为主，其中大量应用的有CZ、NOBS、NS 、DZ和OTOS等，它们均为硫醇基苯并噻唑的衍生物。（1）N-环己基-2-苯并噻唑次磺酰胺商品名称为促进剂CZ。本品为淡黄色粉末，稍有气味，无毒，比重为1.31~1.34,熔点不低于94℃，贮藏稳定。其硫化临界温度为138℃，兼有抗焦烧性能优良和硫化速度快的优点。本品变色轻微、为喷霜、硫化胶耐老化性能优良。一般用量为0.5~ 2份。（2）N-氧二乙撑-2-苯并噻唑次磺酰胺或2-（4-吗啡啉基硫代）苯并噻唑商品名称为促进剂NOBS。本品为淡黄色粉末，无毒。比重为1.34~1.40。熔点为80℃~86℃。遇热时逐渐分解，故应低温贮存。贮存时间超过6个月以上时，胶料焦烧倾秘增加，硫化临界温度在138℃以上，焦烧时间比促进剂CZ更长，操作更安全。本品在胶料中容易分散，不喷霜、变色轻微。一般用量范围为0.5~2.5份，并配以2~0.5份硫黄。（3）N-叔丁基苯并噻唑次磺酰胺商品名称为促进剂NS。本品为淡黄色粉末，有特殊气味。比重为1.29,熔点不你低于105℃。其性能和用法与促进剂
CZ、基本相似，但在天然橡胶中的迟效性更大。本品变色及污染轻微。（4）N，N-二环己基-2-2苯骈噻唑次磺酰胺商品名称为促进剂DZ。本品为棕黄色粉末，无臭。比重为1.2。熔点不低于90℃。贮存稳定。本品在橡胶中分散性良好。硫化平坦性能与促进剂CZ相似。硫化胶动态物理机械性能比较好，弹性和定伸强度高。但因硫化胶有苦味，不能用于制造与食物接触的制品。其用量范围一般为0.5~1份,硫黄为2.5份。四、胍类这类促进剂为碱性，中速促进剂使用较早。硫化平坦性差，硫化起点较慢，焦烧时间短，硫化操作安全性较差，具有污染性。很少单独用或用作第一促进剂。一般并肜作第二促进剂。其硫化胶的抗张强度和弹回率比较高，生热性低。常用的主要品种有二苯胍，商品名称为促进剂D或促进剂DCP。本品为白色粉末，无毒，但与皮肤接触时有刺激性，比重为.13~1.19。熔点不低于144℃。本品硫化临界温度为141℃，硫化平坦性较差。有污染性，不适于白色浅色制品以及与食物接触的橡胶制品。作第一促进剂时用量为1~2份，与噻唑类促进剂并用作第二促进剂时用量为0.1~0.5份。五、二硫代氨基甲酸盐类这是一类超超速促进剂，呈酸性。硫化速度特别快，硫化曲线平坦范围小，焦烧时间短，所以加工过程中胶料容易产生早期硫化现象，硫化操作不安全。硫化条件掌握不当，很容易发生欠硫或过硫现象。若使用得当，则硫化胶的物理机械性能及耐老化性能均优越，不污染。适用于高温短时间硫化的薄制品，室温硫化制品和胶乳制品的硫化，最常用的是如下锌盐品种：二甲基二硫代氨基甲酸锌商品名称为促进剂PZ。又称促进剂ZDMC。本品为白色粉末，无味，无毒。但接触皮肤会引起炎症。比重为 1.65~1.74。熔点为240~255℃。硫化临界温度约为100℃，硫化活性与促进剂TT相似，但低温时活性较大，焦烧倾向大。本品在橡胶中容易分散，制品无味、无毒、不污染。主要用于胶乳制品，自然硫化胶浆、胶布制品和冷硫化制品、浅色及彩色制品、食用橡胶制品。在胶乳胶料中用量一般为0.3~1.5份。六、醛胺类这类促进剂是脂肪族醛或胺（脂肪族或芳香族胺）的缩合物。呈酸性。品种不同时，它们的硫化活性及所得硫化性能的差别都较大。其活性范围一般从准超级到慢速级。有较好的平坦性，焦烧时间不长。最大特点是所得硫化胶的耐老化性能优良。其中活性较弱的促进剂（如六次甲基四胺）多用作噻唑类或次磺酰胺类促进剂的第二促进。只有丁醛苯胺缩合物是一种经较强的促进剂，与秋兰姆类促进剂产散时作为第一促进剂。
(1)六次甲基四胺商品名称为促进剂H。本品为白色至淡黄色结晶粉末，几乎无臭，味苦。对皮肤有刺激作用。比重为1.3。加热至263℃即会升华，并部分分解。稍有潮解性。临界温度为140℃，硫化温度低时不太活泼，焦烧危险性小。多用作第二促进剂。不变色、不污染、不易分解。主要用于透明的和厚壁的制品。（2）正丁醛和苯胺缩合物商品名称为促进剂808。本品为棕红色或琥珀色粘稠油状液体，有特殊气味。比重0.94~0.98。在空气中久存色泽变深，比重增加。但效能不变。隔绝空气贮藏稳定。硫化平坦性高，临界温度为120℃，最宜硫化温度为120~160℃。在干胶中分散性好。适用于含再生胶的胶料和硬质胶。七、黄原酸盐类这也是一类活性特别高的超速促进剂，促进作用甚至比二硫代氨基甲酸的铵盐还要快。硫化平坦范围很小。一般用于胶乳和低温硫化胶浆，只有特殊情况才用于干胶。常用的品种是正丁基黄原酸锌，商品名称为促进剂ZB X。本品为白色粉琳，有特殊气味，无毒。比重为1.40。加热即分解。在贮藏过程中有缓慢分
解有倾向，故需低温（10℃以下）贮存。为超促进剂，不污染。八、硫脲类其他新品种促进剂目前正在致力于研究新型的促进剂，以便制得硫化促进效率高、加工安全性好、抗返原性能好、耐老化性能高的促进剂。另外，硫黄给予体的品种逐渐增多，非含硫交联体系不断涌现。而且被公认有毒害的促进剂如乙撑硫脲等起正在被淘汰。（1）三嗪促进剂其中最重要的是双（2-乙基胺基-4-二乙基胺基三嗪基-6）二硫化物，这种产品比普通促进剂促进效能高，硫化速度快，而且加工安全。在天然橡胶中的硫化速度与促进剂NOBS相近，加工安全性介下地NOBS和CZ之间。配合时用量少，在含1.5~2.35份梳黄有天然橡胶中,仅用0.3份便可代替0.5份次磺酰胺。这种促进剂在低硫黄用量下能改善硫仳胶的抗返原性能，产可用于丁苯橡胶、异戊橡胶和丁腈中。（2）硫代氨基甲酰次磺酰胺这类促进剂主要有N-氧二乙撑硫代氨基甲酰-N-氧二乙撑次磺酰胺，这类促进剂操作安全性高，硫化速度快，促进作用大。适用于丁苯橡胶、丁腈橡胶、三元乙丙橡胶及其它通用合成橡胶。用量为0.67份的胶料硫化速度就比用1 份次磺酰促进剂快。而且能得到满意
的操作安全性能。149℃以上的活性非常大，而低于是149℃时可加入少量促进剂NOBS、M或DM。（3）硫磷酰促进剂双（二乙基硫磷酰基）三硫化物这种促进剂在天然橡胶中可作为硫黄给予体使用。部分或全部代替硫黄时，可提高硫化胶的耐热性，在高温硫化时改善硫化返原性和压缩变形性能。在三元乙丙橡胶中是优异有促进剂，操作安全，硫化速度快，耐热性能优异且不喷霜，耐压缩变形性能优异。它与其它许多促进剂及硫黄及硫黄给予体不同，不会引起聚酯纤维与橡胶接触硫化时发生降解。
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den pers?nlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den pers?nlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文
橡胶助剂大全--促进剂篇（下） 橡胶促进剂PZ 化学名称：二甲基二硫代氨基甲酸锌 英文名称：zincdibutyldhhocarbamate 国内外同类产品名称：PZ ，ZDMC ，Vulkacit L 化学结构： CAS 注册号：[137-30-4] 分子式C6H12N2S4Zn 分子量：305.82 主要特性：白色或淡黄色粉末。相对密度 1.66。几乎不溶于水，25 C时微溶于乙醇和四氯化碳。 性能指标： 白色或淡黄色粉末170 0.3 0.3 149 μm筛全通过74 μm筛筛余物低于0.5% 使用特征：本品系天然胶、合成胶用超促进剂及胶乳用一般促进剂。特别适用于要求压缩变形小的丁基胶和要求耐老化性能良好的丁腈胶，也适用于三元乙丙胶。硫化温度甚低（约10O C）,活性与TMTD 相似，但低温时活性较强，焦烧倾向大，混炼时易引起早期硫化。本品对噻唑类、次磺酰胺类促进剂有活化作用，可作第二促进剂。与促进剂DM 并用时，随DM 用量的增加抗焦烧性能亦增加，使用时需加氧化锌作活性剂，一般也需加少量硬脂酸。本品在胶乳中单用时硫化速度较慢，通常与其它促进剂并用。与噻唑类促进剂并用能提高制品的定伸应力和回弹性。本品在橡胶中易分散，适用于浅色和艳色制品。主要用于胶乳制品，也可用于自硫胶浆、胶布、冷硫制品以及非食品用橡胶制品。在胶乳料中一般用量为0.3~1 份。 注意事项：生产过程中应注意防泄漏，操作人员应穿戴好防护用具。粉尘/ 空气混合物有爆炸危险 包装及贮运：用编织袋包装。按有毒化学品规定贮运。贮存稳定期为两年以上。
橡胶促进剂ZDC 化学名称：二乙基二硫代氨基甲酸锌 英文名称：zincdibutyldithiocarbamate 国内外同类产品名称：ZDC ，EZ，ZDEC ，Vulkacit LDA ，Ethazate 化学结构： CAS 注册号：[14324-55-1] 分子式：(C5H10NS2)2Zn 分子量：361.91 主要特性：白色粉末。相对密度1.49。熔点175 C。溶于1% 氢氧化钠、二硫化碳、苯、氯仿，不溶于汽油。 性能指标：( HG2342-92 ) 使用特征：本品系天然胶与合成胶用超促进剂，亦为胶乳通用促进剂，系二硫代氨基甲酸锌盐的典型代表。虽然硫化临界温度低，易焦烧，但单用时活性不及促进剂 PZ。与二硫代氨基甲酸铵相比活性更差，但操作安全性有所改善。胶料在120~135 C 时硫化速度很快，硫化温度升高，硫化平坦性变窄，易产生过硫，故硫化温度一般不宜超过125 C。含本品的胶料加入少量促进剂TMTD、DM、防焦剂或防老剂MB ,能改善胶料的贮藏性能，及迟延硫化起步。若与二硫代氨基甲酸銨或胺类促进剂并用，硫化 速度可大大提高。本品需用氧化锌活化，但加入少量脂肪酸能改善硫化胶的机械性能。本品是噻唑类和次磺酰胺类促进剂的良好活性剂。对含促进剂M、TMTD 或M 和TMTD 并用的丁基胶料有很强的活化作用，可大大缩短其硫化时间，也可用于三元乙丙胶，但活化作用不及对丁基胶强。本品亦用作胶乳的非水溶性促进剂，对胶乳的稳定性影响很小。一般与水溶性促进剂(如二硫代氨基甲酸的銨盐或钠盐)或与另外不溶于水的促进剂( 如其它二硫代氨基甲酸锌盐) 并用以提高硫化速度。在胶乳中作噻唑类促进剂的第二促进剂时，所得制品老化性能良好，本品适于白色或艳色制品、透明制品。主要用于制造胶乳制品，也可用于制造医疗制品、胶布和自硫制品等。 在干胶胶料中一般用量为0.1~1 份，在胶乳料中为0.5~1 份。 注意事项：本品有毒。生产过程中应注意防泄漏，操作人员应穿戴好防护用具。 包装及贮运：编织袋内衬塑料袋包装。按有毒化学品规定贮运。贮存期不低于两年。 橡胶促进剂BZ
附着力促进剂针对不同底材的分类！ （本文章由东莞炅盛附着力促进剂整理发布） 附着力促进剂是针对材质在涂装工艺中出现附着力、掉漆的问题而提供解决方案的！下面就跟大家看看炅盛科技主要的附着力促进剂有几大种类： 一：PP附着力促进剂： 附着力促进剂应用于PP塑料加工时增进涂膜对底材附着性的特殊助剂,广泛应用于家电器、小商品、高级玩具等许多方面，为了使其制品在外观上达到高一级水平，需要进行表面涂饰，而PP塑料的表面能力差、极性低，常常附着力差，需要进行特殊处理。 二：尼龙附着力促进剂： 尼龙（尼龙+玻纤）素材的表面物理性能差、极性低，常常附着力差，需要进行特殊处理后，才能有效的附着。附着力促进剂专家尼龙底水专门为这些而产生，具有优异的附着力。可以在处理过的尼龙（尼龙+玻纤）底材上喷涂任何涂料（包括手感油、UV光油等）。广泛应用于家用电器、小商品、高级玩具等许多方面。操作方便、可通过各种测试。 三：金属附着力促进剂： 金属附着力促进剂是无卤五金处理剂.应用于增强UV金属的附着力，金属附着力促进剂的作用是起承上启下作用, 使其铰链上底材和UV，达到附着。广泛应用于各种锌合金、镁合金、不锈钢等五金件及其水镀件或真空镀膜上，可辅助加强金属镀膜层与UV的结合，同时和大部分的常用溶剂型树脂有良好的亲和力，是一款得到市场广泛认可的常用型处理剂。 四：UV返修水、UV返工水： UV返修水应用于塑胶、金属、木器等UV大面积喷涂表面缺陷修复涂底水，附着力优异。其作用并不是把原有UV漆膜除去，而是起承上启下作用使原UV
漆膜铰链上再喷涂的UV，达到附着，可大大提高制程良率，达到节约成本的 目的。 五：TPU处理剂： 大多数TPU素材在注塑成形过程中为了改善脱模不良离型变形问题，都会在 模具上喷上中性或油性的脱模剂（离型剂），这样一来在产品上就混有脱模剂，就算喷涂前表面清洁也不能把脱模剂清理干净，导致在上UV底漆后起油窝或 不上油。TPU处理剂专业解决TPU材质表面油污造成附着力差、掉漆，过不 了测试等问题！ 六：TR90处理剂： TR90是一种记忆性高分子材料，是目前用在眼镜框上比较常见的材料。 TR90具有超韧性，耐撞耐磨，摩擦系数低等特点，能有效防止在运动中，因 镜架断裂、摩擦对眼睛及脸部造成的伤害。因其特异的分子结构，抗化学性佳，在高温的环境下不易变形，短时间内可耐350度高温，不易熔化和燃烧。 TR90素材在喷涂的流程中，因素材与油漆的匹配性不好，单从油色上解决可 能会有技术性的品项，必需要进行表面处理，因而我司针对性而为。极具专业性。为此我司专业研发和生产出一款适合TR90的尼龙底水。它采用了德国先 进环保树脂，拥有特殊官能团，可以与尼龙底材表面的极性团有效结合，在尼 龙表面产生新的稳定性树脂涂层，为油墨或涂料起到良好的打底作用，在涂覆 了尼龙底水的尼龙材料表面，能够有效的解决TR-90素材喷油附着力不好的问题，有效的通过百格等测试。
德国KETTLITZ系列橡胶加工助剂 加工助剂 FL 泛用型加工助剂,优异的橡胶相容性,不吐白,适用于不同极性橡胶掺合.改善胶料的分散性,提高胶料的流动性,作为分散流动助剂,NR的物理性塑解剂. FL PLUS 新一代泛用型多功能的加工助剂FL的改良品,胶料的流动性更佳. OX 不含水分,特别适用连续无压加硫.提高填充剂分散,增加押出速度. H/P 专用于射出成型润滑剂,降低CR混炼温度,避免焦烧,用于CR,EPDM,NBR WH/P 均匀增粘剂,有更好之生胶料粘性,用于浅色制品,尤其运动鞋外底. M-50 不同胶种掺合均匀剂,NR的物理塑解剂,高填充炭黑分散助剂. M-60 化学塑解剂,用量少,效率高,门尼粘度不返回. FD 食品级加工助剂,特别适用于丁基橡胶药瓶塞. KB 改善高填充胶料的填充剂分散性,流动性. DS NR,IR专用加工助剂,加工时防止胶料粘轮. AT 一种可避免色胶料粘在开炼机上,非常有效之加工助剂. 白烟活性剂 Aktiol 活化温度120以上,有更好的焦烧安全,特别适用在有回收胶料之多色鞋底和裁片贴合的橡胶球,生胶料储存性变好,防止焦烧倾向,硫化稳定,提高物性.不吐霜,不变色. Activin 强制性白烟活性剂,硫化后会变色,可提高工业制品NR含白烟胶料的物性. 塑解剂 NB-4
同时耐高低温,合成无污染,NBR,ECO,CR等极性橡胶使用. NB-7 特殊的二异壬基二羧酸酯,非邻苯二甲酸酯,用于NBR, ECO,CR,HNBR 650A 同时耐高低温,合成无污染,EPDM,IIR等非极性橡胶专用. PX-2EPDM 过氧化物加硫制品专用,不影响过氧化物加硫,耐高温制品适用. 防粘剂 NP-97 水溶性硬脂酸锌,不含乳化剂,熔点120,硫化时不影响与金属的粘结以及胶料间的结合. BTO-7 透明无粉尘污染防粘剂,用于需要混炼的生胶料防粘用. BTO-20 胶管生产时,棒轴防粘及分离专用,耐高温残余物,水溶性清洗方便,胶管内壁不残留. BTO-30 水溶性硬脂酸镁,无重金属离子污染,熔点135,硫化时不影响胶料粘结及结合. 耦合剂 Si-69/GR 表面处理之德固赛液体耦合剂Si-69,保持活性适合硫磺硫化,降低门尼粘度,改善加工性,可提高白烟制品的物性,尤其是运动鞋外底的耐磨性. HVS 含量50乙烯基硅烷的颗粒,用于过氧化物硫化架桥. PV50 活性成分的polyvest25,硫磺加硫和过氧化物架桥都可使用. 共架桥剂 Actigran70 70的三甲基丙烯酸三烃基甲基丙烷酯,白色颗粒,易加工,明显改善物性. TAC/GR 50和70的三烯丙基氰尿酸酯,容易加工,耐磨性,抗压缩歪改善更明显. Pertac/GR 高硬度橡胶专用,增加流动性,硫化后硬度提高,部分代替HNBR橡胶用量. TAIC70 70的异氰酸酯共架桥剂,FKM,HNBR和EAM极为有效,也可以用在EPDM,EVA等. 消泡除湿剂
相信大家在使用涂料对金属产品进行喷涂的时候都有遇到过大部分涂料对金属产品的附着力都不是特别理想的，今天在这里，源雅化工就和大家来谈谈这个问题，到底怎么样才能使涂料对金属附着力提升？ 很多金属如锌合金、镁合金、不锈钢等在表喷涂的时候附着力都是不理想，如需在金属表面获得良好附着力，一般需要对金属表面打底处理，可以起到承上启下的作用，使其铰链上底材和UV，达到附着。金属表面附着力促进剂是以特殊树脂为基础经过改性后的最新产品，专门用于提高五金、镁合金、锌合金、金属水电镀、真空电镀等基材的附着力，并且具有优良的物理性能及耐化学性和耐热性，如耐盐雾，耐人工汗液等；它对各类光固化面漆体系都具有优良的附着力。 物理性质： 1、外观：微黄色浑浊液体 2、固含: 25% 3、软化温度：80℃左右 4、分子量：60000-90000 施工工艺： 1、涂装工艺流程五金件（PVD）镀膜表面的清洁→喷涂金属处理水→风干3-5分钟→喷涂UV面漆→IR流平（60±10℃×4～6min）→UV固化（700±100mj/cm2）→检验，下一工序。 2、施工粘度：8±1秒(岩田2#杯) 3、施工气压：3-4Kg/cm2 4、喷涂膜厚：喷涂五金处理剂的膜厚一般控制在3-5μm之间效果最佳，UV面漆的膜厚为10-15μm 尼龙处理剂解决尼龙表面附着力差 来源：源雅化工 产品用途： 尼龙处理剂应用于尼龙塑胶表面加工时增进上涂料时对底材的附着性的特殊助剂。尼龙素材的表面物理性能差、极性低，常常附着力差，需要进行特殊处理后，才能有效的附着。尼龙处理剂专门为这些而产生，具有优异的附着力，可以在处理过的尼龙底材上喷涂任何涂料（包括手感油、UV光油等）。尼龙处理剂广泛应用于家用电器、小商品、高级玩具等许多方面，操作方便、可通过各种测试。 物理性质： 1、化学组成：高分子界面聚合物。 2、密度（g/cm3）：0.90。 3、闪点：约12℃。 4、外观：淡黄透明液体。 使用方法： 1.将要处理的尼龙素材擦拭干净，去除表面残留油脂或脱模剂等。
橡胶助剂大全--促进剂篇(下) 橡胶促进剂PZ 化学名称： 二甲基二硫代氨基甲酸锌 英文名称： zincdibutyldhhocarbamate 国内外同类产品名称： PZ，ZDMC，VulkacitL 化学结构： CAS注册号： [137-30-4] 分子式C6H12N2S4Zn 分子量： 305.82 主要特性： 白色或淡黄色粉末。相对密度 1.66。几乎不溶于水，25℃时微溶于乙醇和四氯化碳。性能指标： 白色或淡黄色粉末170 0.3
0.3 149μm筛全通过74μm筛筛余物低于 0.5% 使用特征： 本品系天然胶、合成胶用超促进剂及胶乳用一般促进剂。特别适用于要求压缩变形小的丁基胶和要求耐老化性能良好的丁腈胶，也适用于三元乙丙胶。硫化温度甚低(约10O℃)，活性与TMTD相似，但低温时活性较强，焦烧倾向大，混炼时易引起早期硫化。本品对噻唑类、次磺酰胺类促进剂有活化作用，可作第二促进剂。与促进剂DM并用时，随DM用量的增加抗焦烧性能亦增加，使用时需加氧化锌作活性剂，一般也需加少量硬脂酸。本品在胶乳中单用时硫化速度较慢，通常与其它促进剂并用。与噻唑类促进剂并用能提高制品的定伸应力和回弹性。本品在橡胶中易分散，适用于浅色和艳色制品。主要用于胶乳制品，也可用于自硫胶浆、胶布、冷硫制品以及非食品用橡胶制品。 在胶乳料中一般用量为 0.3~1份。 注意事项： 生产过程中应注意防泄漏，操作人员应穿戴好防护用具。粉尘/空气混合物有爆炸危险。 包装及贮运： 用编织袋包装。按有毒化学品规定贮运。贮存稳定期为两年以上。 橡胶促进剂ZDC 化学名称： 二乙基二硫代氨基甲酸锌 英文名称： zincdibutyldithiocarbamate
山东医药2007年第47卷第11期 ?基础研究? 几种透皮吸收促进剂的作用机理探讨 宇克莉1, 2, 孙建华1 (1天津师范大学化学与生命科学学院, 天津300074; 2天津大学化工学院 [摘要]将35只昆明种小鼠随机分为空白对照组、薄荷醇组、冰片组、氮酮组、冰片+薄荷醇组、冰片+氮酮组、混合组各5只, 均于实验前1h 行腹部脱毛处理:脱毛处皮肤分别滴加含不同透皮吸收促进剂的柴胡解热方水提液0. 5ml , 其中薄荷醇组含2%薄荷醇, 冰片组含2%冰片, 氮酮组含2%月桂氮卓酮(下称氮酮 , 冰片+薄荷醇组含2%冰片+2%薄荷醇, 冰片+氮酮组含2%冰片+2%氮酮, 混合组含2%冰片+2%薄荷醇+2%氮酮。8h 后用扫描电子显微镜观察小鼠皮肤超微结构变化。结果除对照组外, 其余6组均出现皮肤超微结构改变, 表现为角质细胞疏松、细胞间隙增大、毛囊口孔径加宽, 其中氮酮组和混合组最为明显。认为薄荷醇、冰片、氮酮联用对药物的透皮吸收有协同作用。 [关键词]薄荷醇; 冰片; 氮酮; 透皮吸收; 柴胡解热方水提液; 超微结构 [中图分类号]R 283[文献标识码] B [文章编号]1002-266X (2007 11-0030-02 目前关于透皮吸收促进剂促进药物透皮吸收的微观机制报道较少。2006年1～6月, 我们对几种不同透皮吸收促进剂对柴胡解热方水提液体外透皮吸收的作用机理进行了实验研究。现报告如下。1材料与方法 1. 1材料1药品:柴胡解热方水提液(以柴胡∶甘草=2∶1按中药输液制剂的提取制作方法制成浓度2g/m l 溶液, 以输液瓶灭菌保存备用, 每瓶20 o试剂:薄荷醇, 冰片, 月桂氮卓酮(下称氮酮 , ml 。
常用的橡胶促进剂大全 根据化学结构的不同，促进剂分可以为噻唑类、秋兰姆类、次磺酰胺类、胍类、二硫代氨基甲酸盐类、醛胺类、黄原酸盐类和硫脲类等八大类。 一、噻唑类这是有机促进剂中较早的品种。属于酸性促进剂。其特点是具有较高的硫化活性，能赋予硫化胶良好的耐老化性能和耐疲劳性能。所以在橡胶工业中应用比较广泛，耗用量较大。主要品种有如下两种。（1）2硫醇基苯并噻唑商品名称为促进剂M。本品为淡黄色粉末，味极苦，无毒，贮藏稳定。为通用型促进剂，对天然橡胶及二烯类通用合成橡胶具有快速促进作用，硫化平坦性较好，硫化临界温度为125℃，混炼时有脑炎烧的可能。在橡胶中容易分散，不污染，但不适于食品用橡胶制品。用作第一促进剂的用量为1~2份，作第二促进剂的用量为0.2~0.5份。还可用于天然橡胶的塑解剂。（2）二硫化二苯并噻唑商品名称为促进剂DM。本品为淡黄色粉末，味苦，无毒，贮藏时稳定。其特性和用途与M 相似，但硫化临界温度为130℃。140℃以上活性增大，有较好的后效性，硫化操作安全。常与其它促进剂并用以提高其活性。 二、秋兰姆类这类促进剂呈酸性。属于超速促进剂。包括一硫化秋兰姆、二硫化秋兰和多硫化秋兰。二硫化秋兰姆可用于无硫黄硫化有硫化剂。作为促进剂一般用作第二促进剂，与噻唑类和次磺酰胺类促进剂并用以提高硫化速度。与次磺酰胺类促进剂并用时，能延迟胶料开始反应的时间，硫化开始以后反应又能进行得特别快，硫化胶的硫化程度也比较高。这种产用体系在低硫硫化中特别重要。采用秋兰姆促进剂的硫化胶的物理机械性能和耐老化性能受促进剂和硫黄用量比例的影响。一般来讲，硫黄用量正常，硫化胶的定伸强度较高，其它物理机械性能也比较好；当硫黄用量较低，促进用量较大时，则硫化胶的耐热老化性能可以得到改善。秋兰姆类促进剂最常用的品种是二硫化四甲基秋兰姆，商品名称为促进剂TMTD，简称促进剂TT。它既可作促进剂使用，也可作硫化剂使用。用作促进剂时用量一般为0.2~0.3份。 三、次磺酰胺类这是一类迟效性促进剂，呈酸性。具有焦烧时间长、硫化活性大的特点。硫化胶的硫化程度比较高，物理机械性能优良，耐老化性能相当好。胶料具有较宽广的硫化平坦性。由于合成橡胶的发展和大量应用及高分散性炉法炭黑的推广应用，特别需求迟效性良好的促进剂。因而该类促进剂占有相当重要的地位，成为近年来发展最快，也是最有前途的一类促进剂。目前世界上使用的各种促进剂中，遥以次横酰胺类为主，其中大量应用的有CZ、NOBS、NS 、DZ和OTOS等，它们均为硫醇基苯并噻唑的衍生物。（1）N-环己基-2-苯并噻唑次磺酰胺商品名称为促进剂CZ。本品为淡黄色粉末，稍有气味，无毒，比重为1.31~1.34,熔点不低于94℃，贮藏稳定。其硫化临界温度为138℃，兼有抗焦烧性能优良和硫化速度快的优点。本品变色轻微、为喷霜、硫化胶耐老化性能优良。一般用量为0.5~2份。（2）N-氧二乙撑-2-苯并噻唑次磺酰胺或2-（4-吗啡啉基硫代）苯并噻唑商品名称为促进剂NOBS。本品为淡黄色粉末，无毒。比重为1.34~1.40。熔点为80℃~86℃。遇热时逐渐分解，故应低温贮存。贮存时间超过6个月以上时，胶料焦烧倾秘增加，硫化临界温度在138℃以上，焦烧时间比促进剂CZ更长，操作更安全。本品在胶料中容易分散，不喷霜、变色轻微。一般用量范围为0.5~2.5份，并配以2~0.5份硫黄。（3）N-叔丁基苯并噻唑次磺酰胺商品名称为促进剂NS。本品为淡黄色粉末，有特殊气味。比重为1.29,熔点不你低于105℃。其性能和用法与促进剂CZ、基本相似，但在天然橡胶中的迟效性更大。本品变色及污染轻微。（4）N，N-二环己基-2-2苯骈噻唑次磺酰胺商品名称为促进剂DZ。本品为棕黄色粉末，无臭。比重为1.2。熔点不低于90℃。贮存稳定。本品在橡胶中分散性良好。硫化平坦性能与促进剂CZ相似。硫化胶动态物理机械性能比较好，弹性和定伸强度高。但因硫化胶有苦

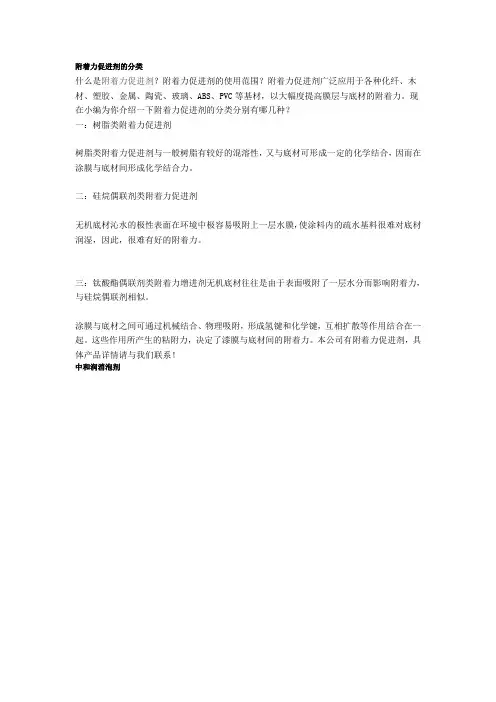

附着力促进剂的分类 涂膜与底材之间可通过机械结合、物理吸附，形成氢键和化学键，互相扩散等作用结合在一起。这些作用所产生的黏附力，决定了漆膜与底材间的附着力。这种附着力应是漆膜和底材之间各种结合力（黏附力）之总和。 附着力不好时应采取如下的措施,底材打磨、降低涂料施工黏度，或者提高施工温度，或烘干均因能提高机械结合力及扩散作用而提高附着力。 使用附着力促进剂，也是行之有效的方法之一，附着力促进剂主要有以下三类。 树脂类附着力促进剂 目前很多公司提供含羟基、羧基、醚键或氯代树脂、磺酰氨基等溶剂型树脂，它与一般树脂有较好的混容性，又与底材可形成一定的化学结合，因而在涂膜与底材间形成化学结合力。这些助剂自身又在涂膜中通过互溶、缠绕等作用与涂膜结合在一起，因而提高了附着力。 树脂类附着力促进剂还有丙烯酸" 环氧基类、丙烯酸" 氨基类等。用于水性漆、塑料PP、PE的附着力促进剂也有相应的品种。 尼龙处理剂、专业解决尼龙表面附着力差，不良品 来源：东莞源雅化工 产品用途： 尼龙处理剂应用于尼龙塑胶表面加工时增进上涂料时对底材的附着性的特殊助剂。尼龙素材的表面物理性能差、极性低，常常附着力差，需要进行特殊处理后，才能有效的附着。尼龙处理剂专门为这些而产生，具有优异的附着力，可以在处理过的尼龙底材上喷涂任何涂料（包括手感油、UV光油等）。尼龙处理剂广泛应用于家用电器、小商品、高级玩具等许多方面，操作方便、可通过各种测试。 物理性质： 1、化学组成：高分子界面聚合物。 2、密度（g/cm3）：0.90。 3、闪点：约12℃。 4、外观：淡黄透明液体。 使用方法： 1.将要处理的尼龙素材擦拭干净，去除表面残留油脂或脱模剂等。 2.将尼龙处理剂喷涂或擦拭在要处理的素材上至干膜5-10UM，静置5-10分钟。 3.涂装油墨或油漆，静置5-10分钟。 4.将涂装好的工件以80℃强制干燥30分钟最佳。 东莞源雅化工专业为你解决各种UV油墨疑难杂症。
环保催化剂的应用与研究进展 王洪涛 （中南大学化学化工学院长沙 410012） 摘要：环境间题是人类不能回避的现实问题，环保催化剂在解决环境污染问题上具有很大的潜力，本文主要介绍了环保催化剂在环境保护中的一些应用，并对其将来的发展做一下展望。 关键词：环保催化剂；研究；进展；应用 Abstract: The environmental problem is the unavoidable reality of human, environmental catalysts to solve environmental pollution problems has great potential, this paper describes the environmental catalyst for some applications in environmental protection, and to do what their future development prospects . Keywords: environmental catalysts; research; progress; application 1．前言 保护环境和地球上有限的资源，最好的办法是不产生污染物，为此，必须从产生这些污染物的化学反应的本身去寻找解决环境污染的办法。治理“三废”的环境保护方法实际上有两大类：一类是对排放污染源的处理，也就是传统意义上的“末端治理”法，即将排放污染源中的毒物降解成无毒的或毒性小的物质，使其符合环境法法规的要求再行排放。另一类是对产生污染源的整个工艺过程进行根治，这就是现在提倡的绿色化工的内涵，即尽量不使用有毒、有害的原料和溶剂，从而实现毒物和废弃物的零排放，并使生成的产物可以重复利用。然而，无论环境污染的“末端治理”法，还是绿色化工的实施，都离不开催化剂。椐统计，80%以上的化学反应与催化剂有关【1】。据世界市场研究机构福斯特与沙利（Frost&Sulivan）公司的预测，在今后的十年内环保催化剂将增长13%【2】，每一种新型催化材料的发现及新催化工艺的成功应用都会引起相关工艺的重大变革。 环保催化剂的范畴从广义上讲，可以认为是对环境保护有益的所有催化剂，包括不要或不产生有害副产物的催化合成过程;从狭义上讲，就是与温室效应、臭氧层破坏、酸雨范围的扩大化及水体污染等的改善所涉及的催化剂种类。本文将讲述狭义上的环保催化剂的利用现状及发展方向。 2.环保催化剂的利用现状 催化剂改变了化学反应的途径和选择性，从而可以获得预期的产物。催化剂减少了有毒气体等的生成，从而净化了空气和水。更给人们的生活带来了巨大的利益和方便,环保催化剂与其他化学反应用的催化剂相比,对环境有巨大的好处。 2.1在室内空气净化中的应用【3】 室内有害气体，主要有装饰材料等放出的甲醛及生活环境中产生的甲硫醇、硫化氢、氨气以 及各类臭气等。作为空气净化材料TA 光催化剂与一些气体吸附剂(沸石、活性炭、Si0X等)相结合，在弱紫外光激发条件下，就可有效地将吸附于其表面的这些物质分解、氧化，从而使这些物质降低或去除。 对室内主要的气体污染物甲醛、甲苯等的研究结果表明，污染物的光降解与其浓度有关。100×106护以下的甲醛可完全被TiO2光催化分解为CO2和H2O。而在较高浓度时，则被氧化成为甲酸。高浓度甲苯光催化降解时，由于生成的难分解的中间产物富集在TiO2周围，阻碍了光催化反应的进行，去除效率非常低。但低浓度时，TiO2表面则没有中间产物生成，甲苯很容易被氧化成CO2和H2O。实际生活空间场合，甲醛、甲苯等有机物的浓度都非常低。在居室、办公室窗玻璃、陶瓷等建材表面涂敷Ti场光催化薄膜或在房间内安放TiO2光催化设备均可有效地降解这些有机物，净化室内空气。此外，TiO2光催化薄膜对乙醛等臭气的光照射反应显示:当臭气体的初始浓度大时(5000个单位体积浓度)，只有在紫外光照射下才具有明显的消臭效果，而
橡胶助剂大全--促进剂篇 (下) 橡胶促进剂PZ 化学名称：二甲基二硫代氨基甲酸锌 英文名称：zincdibutyldhhocarbamate 国内外同类产品名称：PZ，ZDMC，Vulkacit L 化学结构： CAS注册号：[137-30-4] 分子式C6H12N2S4Zn 分子量：305.82 主要特性：白色或淡黄色粉末。相对密度1.66。几乎不溶于水，25℃时微溶于乙醇和四氯化碳。 性能指标： 白色或淡黄色粉末 170 0.3 0.3 149μm筛全通过 74μm筛筛余物低于0.5% 使用特征：本品系天然胶、合成胶用超促进剂及胶乳用一般促进剂。特别适用于要求压缩变形小的丁基胶和要求耐老化性能良好的丁腈胶，也适用于三元乙丙胶。硫化温度甚低(约10O℃)，活性与TMTD相似，但低温时活性较强，焦烧倾向大，混炼时易引起早期硫化。本品对噻唑类、次磺酰胺类促进剂有活化作用，可作第二促进剂。与促进剂DM并用时，随DM用量的增加抗焦烧性能亦增加，使用时需加氧化锌作活性剂，一般也需加少量硬脂酸。本品在胶乳中单用时硫化速度较慢，通常与其它促进剂并用。与噻唑类促进剂并用能提高制品的定伸应力和回弹性。本品在橡胶中易分散，适用于浅色和艳色制品。主要用于胶乳制品，也可用于自硫胶浆、胶布、冷硫制品以及非食品用橡胶制品。 在胶乳料中一般用量为0.3~1份。 注意事项：生产过程中应注意防泄漏，操作人员应穿戴好防护用具。粉尘/
空气混合物有爆炸危险。 包装及贮运：用编织袋包装。按有毒化学品规定贮运。贮存稳定期为两年以上。橡胶促进剂ZDC 化学名称：二乙基二硫代氨基甲酸锌 英文名称：zincdibutyldithiocarbamate 国内外同类产品名称：ZDC，EZ，ZDEC，Vulkacit LDA，Ethazate 化学结构： CAS注册号：[14324-55-1] 分子式：(C5H10NS2)2Zn 分子量：361.91 主要特性：白色粉末。相对密度1.49。熔点175℃。溶于1% 氢氧化钠、二硫化碳、苯、氯仿，不溶于汽油。 性能指标：（HG2342-92） 使用特征：本品系天然胶与合成胶用超促进剂，亦为胶乳通用促进剂，系二硫代氨基甲酸锌盐的典型代表。虽然硫化临界温度低，易焦烧，但单用时活性不及促进剂PZ。与二硫代氨基甲酸铵相比活性更差，但操作安全性有所改善。胶料在120~135℃时硫化速度很快，硫化温度升高，硫化平坦性变窄，易产生过硫，故硫化温度一般不宜超过125℃。含本品的胶料加入少量促进剂TMTD、DM、防焦剂或防老剂MB，能改善胶料的贮藏性能，及迟延硫化起步。若与二硫代氨基甲酸銨或胺类促进剂并用，硫化速度可大大提高。本品需用氧化锌活化，但加入少量脂肪酸能改善硫化胶的机械性能。本品是噻唑类和次磺酰胺类促进剂的良好活性剂。对含促进剂M、TMTD或M和TMTD 并用的丁基胶料有很强的活化作用，可大大缩短其硫化时间，也可用于三元乙丙胶，但活化作用不及对丁基胶强。本品亦用作胶乳的非水溶性促进剂，对胶乳的稳定性影响很小。一般与水溶性促进剂(如二硫代氨基甲酸的銨盐或钠盐)或与另外不溶于水的促进剂(如其它二硫代氨基甲酸锌盐)并用以提高硫化速度。在胶乳中作噻唑类促进剂的第二促进剂时，所得制品老化性能良好，本品适于白色或艳色制品、透明制品。主要用于制造胶乳制品，也可用于制造医疗制品、胶布和自硫制品等。
附着力促进剂分析涂装附着力差的原因和解决方案！ （本方案由东莞炅盛附着力促进剂整理发布） 喷涂过程中，经常出现底材的附着力不够出现掉漆过不了百格等测试问题，由于底材的不同以及工艺生产的不同，市场上出现大量的不同种类的附着力促进剂，分析底材在涂装过程中的缺陷，并进行针对性问题的解决，是一般处理剂的要求试样的前提，下面我们就来看看涂装缺陷的一些原因和解决方案！ 一：附着力不良的理论： 附着力是评判涂膜质量的基本项目之一，如果不能保证附着力，其他性能也就无从谈起。涂料与基材的附着是一个复杂的过程，涉及到“界面”的物理效应和化学反应。涂料附着的确切机理人们尚未完全了解，常见的理论有化学键理论、机械连接理论、静电理论、扩散理论等。附着力的大小取决于涂料与被涂基材的性质，广义上可分为主价力和次价力。主价力为化学键，而次价力是基于以氢键为代表的物理作用力。 二：附着力不良产生原因分析： 1.底漆与基材间的附着力不良主要与表面张力相关，是塑料基材表面张力较低，湿润性能差，涂料附着较困难。所以塑料件表面的预涂底漆选用不当，喷涂前基材表面处理不当，未进行除油和火焰处理是造成基材与底漆附着不良的主要原因。 2.底漆与色漆间附着力不良的主要原因为底、色漆涂料品种选用不对，底涂层放置过久或烘烤过度，影响层间结合力。 3.色漆与清漆间附着力不良的主要原因为色漆与清漆不配套，色漆不良、清漆不良、涂装参数不匹配。 三：附着力不良解决方案： 1.彻底处理基材表面。 2.对于光滑的喷涂表面，喷涂前需要进行适当的打磨处理。 3.合理选择配套的底、面漆，一般要求底层的涂膜和面漆涂膜的硬度和伸缩性接近。 4.加强涂装控制，按照标准施工工艺施工，控制适当的膜厚，减少重涂次数。
橡胶硫化促进剂ZBEC 化学名称:二苄基二硫代氨基甲酸锌 结构式: 分子式:C30H28N2S4Zn 分子量:610.18 外观（目测）：白色粉末（颗粒） ZBEC生产合成： 用二苄胺作原料合成硫化促进剂ZBEC的最佳工艺条件为，二硫化碳：二苄胺=1.3；氢氧化钠：二苄胺=1~1.2；氯化锌：二苄胺=1.2；缩合温度35℃；缩合时间3.5h；置换时间2h。 ZBEC的作用： 硫化促进剂ZBEC属于超速促进剂。ZBEC是一种新型的环保的仲氨基硫代氨基甲酸盐类硫化促进剂，在使用过程中不会产生致癌亚硝胺，硫化活性温度较低，操作较为安全，是噻唑类促进剂的优良活性剂，可用于替代PZ, EZ, ZDBC, TMTM等，用作天然橡胶、丁苯橡胶、丁基橡胶、三元乙丙橡胶，天然胶乳和合成胶乳的主促进剂或助促进剂。在所有的二硫代氨基甲酸盐类促进剂中，ZBEC 具有最长的抗焦烧性能。 ZBEC是一种无污染、性能良好的促进剂"一方面"二苄基的支化结构提供的空间位阻可防止硫化时释放的少量胺与亚硝化剂反应"另一方面"生成的二苄基胺与普通相对分子质量低的胺相比"具有较高的相对分子质量和较低的挥发性"
可降低被亚硝化的胺挥发到大气中的量"因此橡胶加工过程中不会产生致癌性的N亚硝胺。
分别采用ZBEC、ZDBC、ZDEC及ZDMC的胶料进行了硫化特性的测试对比 产品TS1TS2TS3TC10TC50TC90ML MH TC90-TC10 ZBEC0:380:460:540:371:073:430.368.513:06 ZDBC0:440:521:020:411:143:320.358.192:51 ZDMC0:360:440:510:351:043:070.378.632:32 ZDEC0:370:440:510:361:033:040.388.232:28 速度偏慢，从硫化数据可见，ZBEC比其它三种同类促进剂的硫化时间长。ZBEC 胶料的焦烧时间在四种胶料中处于中等，相对ZDMC和ZDEC具有延长焦烧时间的作用，操作安全性提高。ML表示表示胶料的流动性，ML越低，流动性越好，反之，越差；MH表征胶料的胶料的剪切模数、硬度、定伸强度和交联密度，一般MH越低，硬度越低，MH越高，硬度越高。可见ZBEC的胶料具有相对较好的流动性能和较高的硬度。ZBEC完全可以达到其他二硫代氨基甲酸锌盐类促进剂在胶料中的效果，作为环保类产品，替代同类产品在制品中的使用，防止致癌物质的产生。 硫化促进剂并用效果 如有侵权请联系告知删除，感谢你们的配合！
促進劑分類 慢速 慢速 中速 准速 超速 超超速 准速 极速 醛胺&醛氨類 硫脲類 胍類 噻唑類 硫化秋蘭姆類 二硫代氨甲酸盐类 次磺酰胺类 黄原酸类 H NA-22 DPG M 1.TMTM PZ (Zn) NS SIP 硫 AA DETU TPG DM M 氧化制得 2.TMTD ZDC (Zn) CZ ZEX 833 DBTU PTX JMACK 1.TBTS BZ (Zn) DZ ZIP CT-N LUR DOTG MH 1.PMTM PX (Zn) NOBS ZBX EFA CA BG GNA 2.TETD DMC(NH4) TBBS CPB A-10 A-22 BX DBM 2.TBTD PDD (K) AZ 808 NA-101 P MZ 2.PTD SDC (Na) ARZ 酸性促进剂。808是較強的促進劑，其餘較弱，常用作噻唑類，秋蘭姆酸性促进剂。促進作用慢易焦燒，很少使用，是氯丁膠優良的弱碱性促进剂。活性較低，促進作用慢，但有很好的操作安全性和貯存穩硫化特性較好，硫化膠性能優良。活性較秋蘭姆類及甲酸鹽類低，但抗焦燒性能好。硫化速度較慢，J 、TE 、TMTT 、DPTT 、DPTH 活性特高的超促进剂，常用低温快速硫化，需严格掌握硫化温度和时间，以免硫化不足或过硫。活性最高的是有优良的迟效性，适用于NR ，IR ，SBR ，BR ，NBR 。硫化时诱导期长，胶料不易焦烧。工艺安全性好。活性较甲酸盐类还高，硫化速度快，硫化平坦范围很窄。不适于高温硫化，只用属弱 一般 常用 剂或 非污染超促進劑，硫化溫度應在135度左右，多硫化秋蘭姆在硫化溫度下可釋放出硫,可作硫化劑.促M,防老劑MB 對其活性
油漆附着力促进剂 油漆是装修中很常用的，由于其味道很大，所以我们都很反感。然而油漆附着力有什么作用？我们在涂油漆的时候，其实都很随便，没有过多去研究。油漆附着力差的话，会影响我们的装修。当我们发现油漆附着力低下的时候，我们可以怎么样去解决呢？油漆附着力促进剂又是什么呢？ 现代涂装对制品表面的效果和所需要达到的耐性需求的要求更高。底材表面喷油漆出现附着力差这一现象就是普遍影响生产质量和效率的一大难题。如何去提升油漆的附着力变得急需去解决。其实，这里面关乎到两个点，一个是油漆，一个是素材。 附着力的好坏是指油漆漆膜与被素材表面结合在一起的坚牢程度而言的。这种结合力是由漆膜中聚合物的极性基团(如羟基或羧基)与被涂物表面的极性基相互作用而形成的。被涂物表面有污染或水分；油漆漆膜本身有较大的收缩能力；聚合物在固化过程中相互交联而使极性基的数量减少等。这些均是导致漆膜附着力下降的因素。 对于附着力的测定来说现在一般是以划格法、划圈法为代表的综合测定法为主，以拉开法为代表的剥落试验法一般都是作为测定材质附着力性能的基本方法，在涂装行业得到基本一致的使用。油漆与塑料以及金属材质能密切接触，他们之间产生的附着力能发生作用。导致附着力下降的原因还有：被素材内部的低分子物质向表面迁移并聚集在漆膜与素材表面之间，消弱了漆膜中聚合物的极性基团与被涂物表面极性基团间的作用力。进行表面电晕处理的目的就是要消除（去掉）附着在被涂物表面的可能影响漆膜附着力的低分子物质。但是电晕和火焰法的使用都具备效果不稳定，安全性能不高等缺点。 如何提高油漆的附着力？既在操作使用时安全稳定，工艺简单又能很好的控制材质表面的涂装效果变成了喷涂行业存在的一个常见问题。炅盛附着力促进剂有效解决材质涂装掉漆问题，通过对不同的材质进行大量的综合性实验和线上生产实验，能够提升素材与油漆之间的层间附着力，促进油漆在素材表面的附着力性能，使得漆膜与素材达到有效结合，被涂装行业广泛使用。 我们首先要知道油漆附着力为什么那么差，这样才好去解决问题。对于促进剂的使用，的确可以给我们带来很大的方便。我们对于这方面要是不了解的可以多看看哦。
收稿日期:2010-07-12 作者简介:钟江华,女(1968-)技师*通讯作者Em ai:l z hong j h @w https://www.doczj.com/doc/29113144.html, .cn 中药透皮吸收促进剂的研究进展 钟江华* ,周晓舟,熊凤翔 (武汉大学后勤集团,武汉430072) 摘要:经皮给药系统(transde r m al drug de livery syste m,TDD S)由于具有超越一般给药方式的独特优点,其研究已经成为第3代药物制剂开发研究的中心内容之一。然而在经皮给药的临床应用中,人们发现,药物的经皮吸收存在着各种障碍,使得药物很难达到预期的有效的治疗效果。近年来,透皮吸收促进剂(penetration enhancers ,PE )的应用为经皮给药系统的研究与应用带来了契机,而天然的中药PE 以其具有起效快、效果好、副作用小等优点,正日益引起人们的重视,显示出广阔的发展前景。 关键词:透皮给药;经皮吸收;中药;促透剂中图分类号:R 244.9 文献标识码:A 文章编号:1006-8376(2010)04-0063-06 在原始人类中,处于动物本能利用自然界的原始物质对某些病痛实行自发的治疗,以缓解痛苦,如冷水浇洗退热,用冰雪止血、止痛、消肿等,用树叶、草茎涂敷伤口以消肿痛,这些原始的方法,可以说是医学的萌始,也可以说是透皮给药的萌芽。对于透皮给药的机理,清代名医徐灵胎曾谓/用膏贴之,闭塞其气,使药性从毛孔而入其腠理,通经贯络,或提而出之,或功而散之,较之服药尤有力,此至妙之法也。/这一段论述已较明确地阐述了药物吸收的机理。由于透皮给药具有超越一般给药方式的独特优点,近年来透皮给药制剂新技术的研究引起了广泛的关注,它可以不经过肝脏的/首过效应0,不被胃肠道消化液破坏,不受胃肠道酶、消化液及p H 等诸多因素的影响,可提供预定的、较长的作用时间,可降低药物毒性和不良反应,可维持稳定而持久的血药浓度,减少给药次数提高疗效。然而在透皮给药的制剂的开发过程中,药物穿透皮肤屏障遇到了很多困难,因此寻找新的高效透皮吸收促进剂,成为透皮给药研究要大力开展的新领域。1 经皮吸收1.1 药物经皮吸收过程1.1.1药物通过皮肤的途径 药物渗透通过皮肤吸收进入体循环的途径有两条,即表皮途径和附属器途径。表皮途径是指药物透过表皮角质层进入活性表皮,扩散至真皮被毛细血管吸收进入体循环的途径,它是药物经皮吸收的 主要途径。表皮途径又可分为跨细胞途径和细胞间途径,前者药物穿过角质层细胞到达活性表皮,后者 药物通过角质层细胞间类脂双分子层到达活性表皮。由于角质层细胞渗透性低,且药物通过跨细胞途径时需经多次亲水/亲脂环境的分配过程,所以跨细胞途径在表皮途径中只占极小的一部分。药物分子主要通过细胞间途径进入活性表皮,继而被吸收进入体循环。 药物通过皮肤的另一条途径是通过皮肤附属器吸收,即通过毛囊、皮脂腺和汗腺吸收。药物通过皮肤附属器的穿透速度要比表皮途径快,但皮肤附属器在皮肤表面所占的面积只有0.1%左右,因此不是药物经皮吸收的主要途径,当药物开始渗透时,药物首先通过皮肤附属器途径被吸收,当药物通过表皮途径到达血液循环后,药物经皮渗透达稳态,则附属器途径的作用可被忽略。对于一些离子型药物及水溶性的大分子,由于难以通过富含类脂的角质层,表皮途径的渗透速率很慢,因此附属器途径是重要的。离子导入过程中,皮肤附属器是离子型药物通过皮肤的主要通道。 药物应用到皮肤上后,药物从制剂中释放到皮肤表面。皮肤表面溶解的药物分配进入角质层,扩散穿过角质层到达活性表皮界面,药物从角质层分配进入水性的活性表皮,继续扩散通过活性表皮到达真皮,被毛细血管吸收进入体循环。在整个渗透过程中,富含类脂的角质层起主要屏障作用。当皮肤破损时,药物很容易通过活性表皮被吸收。当角质层缺损时,大部分小分子的水溶性非电解质扩散进入体循环的速度可增大上千倍。1.1.2药物在皮肤中的扩散 氨基酸和生物资源 2010,32(4):63~68Am ino A ci d s&B iotic R esources
科技信息 药物控释透皮制剂具有可避免药物在胃肠道的降解和肝脏首关效应、药物恒速释放和降低药物不良反应等独特优点。但透皮给药体系要求药物具有一定的透皮速率,而大部分药物的透皮速率都不能满足治疗要求,因此提高其透皮速率是开发透皮给药系统的关键。近年来,天然透皮吸收促进剂以起效快、效果好、副作用小等优点,正日益引起人们的重视。因此，从天然产物中寻找透皮吸收促进剂，具有广阔的应用前景。 1.作用机制 透皮促进剂对皮肤的作用形式是复杂多样的，有关其作用机制主要有以下几种说法。 1.1影响皮肤角质层结构 透皮促进剂可能主要是通过破坏高度有序排列的皮肤角质层结构，增加角质层类脂骨架的无序性以及角质层间细胞质的流动性，从而增加皮肤的非均匀性，以便打开新的渗透途径，促进药物的渗透。 1.2形成微细孔道 透皮促进剂与细胞内成分（如角蛋白或角质纤维）作用可改变这些成分的构象，松弛它们之间的结合以至形成微细孔道，提高极性分子对细胞内通道的渗透性。 2.常用天然透皮吸收促进剂的种类 2.1薄荷醇 薄荷醇是从中药薄荷中提取、精制而成的一种透皮剂。其气味芳香，易溶于水、醇、醚等溶剂,具有清凉、止痛和防腐等作用。价格比氮酮低廉,又是纯中药提取物,安全性高,应用广泛,是目前研究较多的一类物质。 2.1.1薄荷醇的单独应用王晖等[1]发现薄荷醇能显著促进亲水性和亲油性化合物的透皮吸收,且对后者的促透作用更强。殷立新[2]等研究证明薄荷醇对水杨酸、曲安缩松、双氯芬酸、抗生素、5-氟尿嘧啶等10多种药物有良好的促透作用。朱建平等[3]研究发现3%薄荷醇使酮康唑的透皮吸收率在24h内增加了2116倍。 2.1.2薄荷醇+氮酮王晖等[4]研究证明薄荷醇和氮酮合用能显著增加甲硝唑的经皮透过率，优于薄荷醇、氮酮单用，还发现薄荷醇和氮酮联用对吲哚美辛和双氯芬酸钠的促透效果明显优于单用。冯小龙等[5]的研究结果表明，1%氮酮和1%薄荷醇混合物对环吡酮胺的经皮促透作用明显优于其他组合。 2.1.3薄荷醇+氮酮+丙二醇许卫铭等[6]研究促进剂对双氯芬酸钠的促渗作用时发现，单独使用薄荷醇和氮酮虽有明显的促渗作用，但显效较慢，而薄荷醇和氮酮、丙二醇联合用时，促渗效果更加明显，显效速度也明显加快。 2.1.4薄荷醇+氮酮+丙二醇+乙醇王晖等[7]用薄荷醇的复合促渗剂对盐酸氯丙嗪的体外透皮吸收作用进行比较，发现2%薄荷醇+4%氮酮+5%丙二醇+60%乙醇组成的联合促渗剂，对盐酸氯丙嗪的体外透皮吸收具有显著的促进作用。 2.2冰片 冰片为龙脑、异龙脑混合消旋体，几乎不溶于水，易溶于醇，具有芳香开窍，止痛消炎的功效，能引药直达腠理。冰片本身可作为透皮药物，又是一种很好的PE。孙亦群等[8]在将传统中药制剂九分散改制成喷雾剂的过程中，通过透皮吸收实验发现，3%的冰片对样品溶液的促渗效果最好，其最佳处方为:20%样品乙醇溶液+3%冰片+5%甘油，提出冰片是有效的透皮促进剂。许碧莲等[9]研究了冰片对盐酸川芎嗪透皮吸收的影响。结果表明，冰片能够促进盐酸川芎嗪的透皮吸收，促进作用主要在角质层，并能增加盐酸川芎嗪的贮库效应。 3.精油类 精油类的中药促进剂种类很多,如丁香挥发油、桉叶油、杜香萜烯、蛇床子油、肉桂油等。沈崎等[10]研究了不同浓度的肉桂油、高良姜油、丁 香油等与乙醇、丙二醇合用对苯甲酸透皮吸收的影响。结果表明,肉桂油、高良姜油、丁香油、丁香油酚均有一定的促渗作用,其中1%肉桂油效果为好。挥发油与乙醇、丙二醇合用,使苯甲酸的累积渗透量增大,但渗透系数减小，说明乙醇、丙二醇与肉桂油、高良姜油、丁香油合用对苯甲酸透皮吸收无协同作用。蔡贞贞等[11]以阿魏酸为指标成分,用体外透皮实验考察了当归所含挥发油对阿魏酸透皮吸收的影响。结果表明: 1%、2%、3%当归挥发油对阿魏酸的透皮吸收均有促透作用,其中以2%浓度促透作用较强,并且强于同浓度的冰片。翁伟宇等[12]在川芎嗪体外透皮的特性中,考察了常用促渗剂乙醇、氮酮、丙二醇和一些挥发油对川芎嗪透皮的特性的影响。结果表明,2%桉油的促透效果最好,优于同浓度的氮酮。 4.其他 李国锋等[13]选择酮基布洛芬为模型药物,采用Franz扩散池,考察了药物经完整皮肤和剥离角质层皮肤对体外表观透皮系数,并比较吸收促进剂肉豆蔻异丙酯共存时的促透差异。结果表明,酮基布洛芬经剥离角质层皮肤的表观透皮系数是完整皮肤的1.7倍,肉豆蔻酸异丙酯能分布在真皮层并明显增加药物在角质层的分布和经皮累积渗透量。目前中药复方制剂中药物之间的促渗研究具有较大潜力，但由于中药复方制剂药味较多、成分复杂,给药物在体内外的定量研究带来一定的困难。中药PE的研究应进一步探讨其透皮增效机制,提出其作为PE的筛选以及合理应用的理论与实践依据,扩大其在经皮给药系统制剂中的利用。同时,从中药宝库中寻找透皮吸收促进剂若能结合中医理论,可能会给该研究带来更为广阔的前景。总之,由于中药透皮吸收促进剂起效快、效果好、副作用小等特点,加上我国在天然药物方面独有的优势,中药透皮吸收促进剂的研究和应用将会有广阔的发展前景。 参考文献 ［1］王晖,许卫铭.薄荷醇对两种不同性质化合物体外经皮吸收的影响［J］.中国药房,2002,13(3):141. ［2］殷立新,刘宝库.薄荷醇的促透皮吸收作用［J］.中国医药工业志, 1999,30(2):90. ［3］朱健平,杨燕,王宗锐等.薄荷醇促进酮康唑的透皮吸收的研究［J］.华西药学杂志,2000,15(1):36. ［4］王晖,许卫铭,王宗锐.薄荷醇和氮酮对甲硝唑促透作用的比较［J］.广东药学,2001,11(2):42. ［5］冯小龙,王晖,朱慧明.不同透皮促进剂对环吡酮胺和水杨酸体外经皮渗透性的影响［J］.中国临床药理学与治疗学,2003,8(1):67. ［6］许卫铭,王晖,郑丽燕.薄荷醇及其2组分系统对双氯芬酸钠的促透作用［J］.中国医院药学杂志,2002,22(3):160. ［7］王晖,许卫铭.含薄荷醇的复合促进剂促进盐酸氯丙嗪经皮吸收［J］.中国现代应用药学,2001,18(5):357. ［8］张碧玫,许建春,姜虹.盐酸丁卡因凝胶剂经皮渗透作用［J］.中国医院药学杂志,2002,22(6):344. ［9］张仲源.促进透皮吸收的中药(一)［J］.中医外治杂志，2001,3(10): 48. ［10］沈崎,胡晋红,徐莲英.肉桂等3种挥发油对苯甲酸透皮吸收的影响［J］.中国医院药学杂志,2001,21(4):197. ［11］蔡贞贞,魏莉,徐莲英.当归所含挥发油对阿魏酸透皮吸收的影响［J］.中成药,1999,21(7):333. ［12］翁伟宇,徐惠南.川芎嗪体外透皮的特性［J］.上海医科大学学报,1999,26(5):336. ［13］李国锋,刘立捷,神山文.肉豆蔻酸异丙酯对酮基布洛芬经皮渗透的影响［J］.中国药学杂志,2002,37(10):755. 天然透皮促进剂的研究进展 广东食品药品职业学院周代营 ［摘要］天然透皮促进剂具有起效快、效果好、副作用小、无污染等优点，总结了天然透皮促进剂的作用机制和近年来常用天然透皮促进剂的研究进展。并对存在的问题和今后的研究前景进行了思考和展望。 ［关键词］天然透皮促进剂研究进展 职教与成教 558 ——
