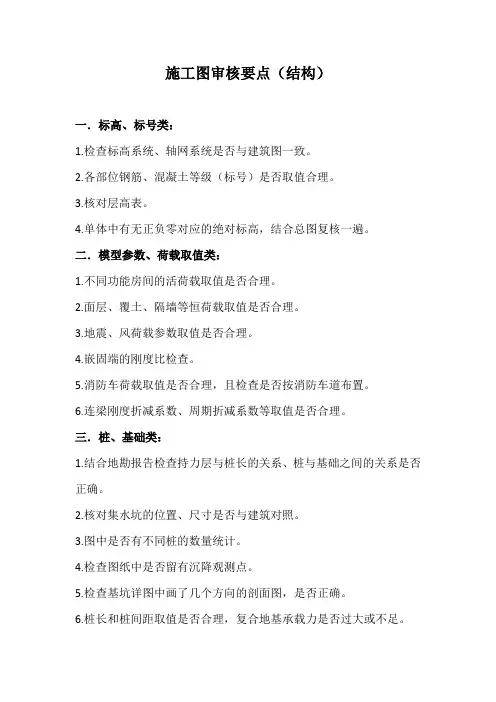

2009河北省施工图审查要点(结构专业第一部分) （二）房屋建筑结构专业 1.一般规定 1.1施工图审查应依据《中华人民共和国建筑法》、《中华人民共和国防震减灾法》、《中华人民共和国节约能源法》、《建筑工程质量管理条例》、《建筑工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》、《超限高层建筑工程抗震设防专项审查技术要点》（建质[2006]220号）等国家法律法规的规定及河北省《房屋建筑和市政基础设施工程施工图文件审查管理实施办法》、《河北省房屋建筑和市政基础设施工程施工图设计文件审查要点》等地方法规、文件的规定；应依据国家及河北省现行的技术标准、规范、规程（有效版本）。 1.2施工图审查机构对勘察文件和施工图技术文件（计算书、施工图、设计变更通知）进行审查，技术性审查包括以下主要内容： 1.2.1 勘察文件中工程设计所需的岩土技术参数的可靠性，勘察文件内容的完整性、适用性和可靠性。不允许在无“岩土工程勘察报告”的情况下进行地基基础设计，也不允许仅参照相邻建筑物的地质勘查报告进行地基基础设计。 1.2.2 建筑物地基基础和主体结构的安全性和合理性。 ；是否符合相关主管部门批件的要求；是否符合业主设计任务书中的合法要求；是否符合强制性标准、规范的要求。 1.2.4 采用计算软件进行计算的，其软件是否经过有关部门的鉴定，计算模型是否与实际相符，计算输入数据是否准确，输出结果是否可靠。 ，计算书是否完整、正确。 ，有无审查意见及审查通过的相关批件，并应以专家审查论证结论意见为施工图审查依据。，是否按鉴定报告结论进行设计。 ，设计图由有资质的设计单位编制。施工详图通常由有资质的钢结构制作单位根据设计图纸编制，也可由设计单位分阶段编制。施工图审查仅审查钢结构设计图部分。 ，内容是否符合以上技术审查内容的要求。 程序性审查详见本要点第二部分“程序性审查和政策性审查”。 1.3本要点所依据的标准、规范为国家现行标准、规范。若遇国家标准、规范调整，相关内容应以调整后的有效版本执行。 1.4外省市的规程标准未经河北省建设厅批准认可不能作为我省施工图审查的依据。 1. 5本要点所采用的抗震规范均指：GB50011-2001（2008年版）。 1.6施工图审查时，设计文件应满足以下各章、节要求。 2 设计文件内容及深度 2.1施工图设计文件应包含图纸目录、设计说明、设计图纸及计算书。 2.2设计文件内容及深度按建设部《建筑工程设计文件编制深度规定》（2008年版）第4章
建筑图纸审查总结(审图公司)
————————————————————————————————作者：————————————————————————————————日期：
施工图审图要点 1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。 2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。(z这个我还不知道啊) 3.地下车库出入封闭楼梯间门未设置乙级防火门。 4.汽车坡道出入口处未设防火卷帘。 5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。(非车库用房) 6.地下自行车库防火分区面积超过500平方米 7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉） 8.设备用房门不应直接开向楼梯间。 9.防火门开启方向朝向变形缝。 10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。 11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所 选栏杆形式易攀爬，不符合规范要求。 12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。 13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。 14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。 15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。(餐厅) 17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。 18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。 1.应设环形消防车道的未设消防车道。 2.位于两个防火分区之间的消防车道未用防火墙分隔。 3.地下室内安全疏散最大距离超过60米。 4.袋形走道尽端的房间室内安全疏散距离越过20米。 5.安全疏散出口穿过其他房间方能到达。 6.安全疏散门采用了弹簧门、卷帘门。(二、疏散用的门不应采用吊门、水平推拉门，严禁采用旋转门。三、疏散门开启时，门扇不应影响疏散走道和平台的宽度。四、人员密集的公共场所，如观众厅的入场们、太平门不应设门槛，紧靠门口1.4m内不应设置踏步。疏散门严禁上锁。太平门宜装置自动门闩，保证内部人员随时可以推动把手或依靠人力把门开启。) 7.直接开向疏散楼梯间的门未设甲级防火门。 8.两个安全出口间的距离不足5米。 9.六层教学楼采用了开敞楼梯（应为封闭楼梯）。 10一个防火分区无自己单独使用的安全疏散楼梯，全部安全疏散出口均应与其相连的防火分区共用。 11.面积超过60平方米的多层建筑的房间只开了一个门。 12位于袋形走道的尽端的只开了一个门的房间，宽度不足1.4米。 13.应设防火门的未设防火门，或防火门未向外开启。

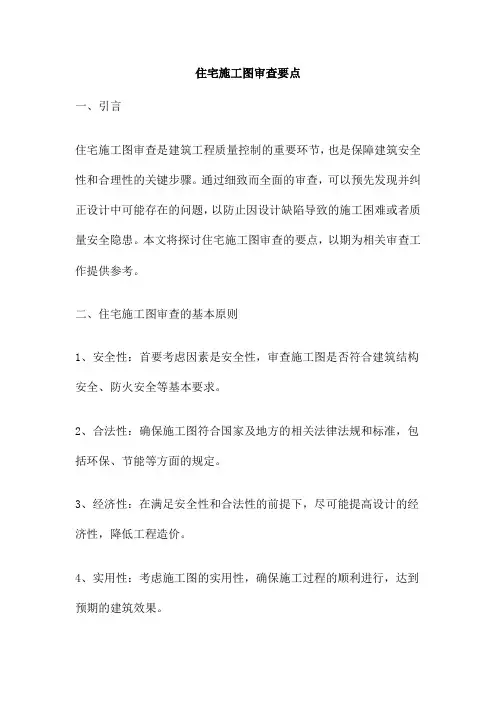

建筑施工图审查要点 一、总则 建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容： 1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2.地基基础和结构设计等是否安全。 3.是否符合公众利益。 4.施工图是否达到规定的设计深度要求。 5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。 下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。 二、建筑施工图编制深度要求 1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。 2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。 3.施工图深度： 1)设计说明基本内容 (1) 编制依据： 主管部门的审批文件、工程建设标准。 (2) 工程概况： 建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构 类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。 (4) 节能设计： 严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。 夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。 (5) 防水设计： 地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。 屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排 水方式及雨水管选型。 潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 (6) 建筑防火： 防火分区及安全疏散。 消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防火卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。 (7) 人防工程：
碧桂园施工图审查要点（非常全） 通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为碧桂园施工图内部审核和会核的主要内容及关键问题，小伙伴们酌情参考。 一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。
施工图最全审查要点！！ 设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。 (2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。
(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。 (7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。 (8)室内外装修做法。 (9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。 (10)其它需特殊说明的情况,如安全防护、环保措施等。 二.图纸基本要求审查点(1)总平面图: 标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。周边市政道路的控制标高; 明确新建工程(包括隐蔽工程)的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向。(2)平、立、剖面图纸完整、表达准确: 其中屋顶平面应包含下述内容：屋面检修口、管沟、设备基座及变形缝构造；屋面排水设计、落水口构造及雨水管选型等。(3)关键部位的节点、大样不能遗漏,如楼梯、电梯、汽车坡道、墙身、门窗等。图中楼梯、上人屋面、中庭回廊、低窗等安全防护设施应交待清楚。 (4)建筑物中留待专业设计完善的变配电室、锅炉间、热交换
海南文昌嘉盛投资有限公司 施工图审查要点 通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为本人总结施工图内部审核和会核的主要内容及关键问题。 一、总图 1.七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确（在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标）。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理（结合原始地形，对土方平衡、建筑与地形的结合等予以复核）。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。
4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防 治的要求，是否和其他专业设计协调，有无冲突；防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。
施工图审查要点 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整，总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确，保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等，应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确，道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形，对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确，间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确，标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理，管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求，场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求，是否和其他专业设计协调，有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求，设计总说明是否完整和明确，技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一，建筑立面效果是否满足要求。建筑总说明是否齐全准确，室内、外装饰做法说明是否适用，建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理，建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确，建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理，交通组织是否合理，是否人性化，楼梯的设置和宽度是否合理，踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。 6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求。 7.审核外装饰材料的经济性、采购的便捷性、施工的可行性。 8.审核外立面线条设计是否合理，空调机位是否漏缺，位置是否合理，是否便于安装，有没有考虑冷凝水的排放。
钢结构施工图审查要点 一、工程概况和技术特点 在此一节中可以看出施工方对施工图纸的消化程度，同时也可反映出施工方的工程施工经验和技术保障系统的强弱。因此，在审查这一节时应注意施工单位对工程施工技术特点、难点的分析是否切中要害，是否有他们自认为施工困难的方面或应注意的事项，对此应分门别类作记录，在施工过程中重点监控 二、施工作业工艺及主要技术措施 本节是“钢结构施工组织设计”的核心内容。由于钢结构工程涉及到制造和安装两个施工现场，因此本本节内容应涵盖两现场的工艺内容。施工组织设计不如施工技术方案或施工技术措施对施工工艺的描述那么详实，但要求主干明确，逻辑性强，工艺特征要切中要害，因此，对此节审查时应注意以下几点： 1、制造加工工艺程序有无矛盾与前后倒置现象。一般来说其加工工艺是：①确认进场材料;②电脑或1：1实样出落料尺寸零件图;③落料矫正、编号、堆放;④零部件成型、刨边矫正;⑤1：1拼装胎模组合确认及拼装检验;⑥焊接、检验及矫正;⑦制孔、端面加工;⑧预组装、检验;⑨编号拆开堆放;⑩表面除锈及表面处理，涂装作记、检验;⑾出厂。 2、审查工艺顺序中是否有关键工序遗漏和倒置情况。如材料进场后不经确认、跨过电脑或1：1实样确定落料尺寸就开始落料，不经1：1拼装胎模确认就进入拼装等。其材料确认包含两方面内容：其一是
对材料材质、规格、型号进行确认；其二是对材料应进行第一次矫正以达到可用标准的确认。由于施工单位一般对材料的要求重视不足，在钢结构施工组织设计中，此项的描述常被忽略。 电脑或1：1实样确定落料尺寸这一工序过程相当重要。现在的钢结构施工图设计逐渐向国际惯例靠拢，设计方不再出详细的节点大样构造图，其杆件多为单线图，而节点构造只给出连接原则，节点板厚、焊缝长度要求、连接螺栓排列及数量和螺栓规格等不给节点、大样详图。往往要求施工单位按轴线交接要求及节点连接原则进行二次设计，在工程中通常把这些二次设计施工图称为“转换图”。如施工方未接触过这类设计，则往往会以为是设计不完善，而要求设计方补充详图。从这一点就可以看出施工方的技术素质还停留在20世纪80年代以前的水平。因此监理人员应对这一工艺过程引起足够重视，否则落料过程中将易产生成批废料的严重后果。 3、在1：1拼装胎模完成后应对胎模进行确认。确认应注意以下两个方面：一是尺寸(包括成型外型几何尺寸、轴线交点位置尺寸)；二是是否便于脱模，是否有阻碍拼装点焊、影响辅助拼装线作标记的地方等。在有些施工单位的钢结构施工组织设计中，根本不提及这一过程，或者即便提了也不作细的要求，使工艺失控。此工艺过程必须是放在拼装之前，拼装有两类，一是小件拼装，一般是拼成零件或部件；另一类是中拼组成构件。预组装应放在焊接、成型、矫正、制孔、端面加工后进行，决不能与小件拼装及中拼一并同时进行，如施工方把三者过程混在一起，应在审查中给予指出。
人防设计施工图审查要点总结 1.审核报表审核要点(1)编制依据：主管部门批准文件和工程建设标准。 (2)项目概况：建设地点、土地利用概况、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数和高度。 (3)主要部件的材料. 一、审计报表审核要点 (1)编制依据：主管部门的批准文件和工程建设标准。(2)项目概况：建设地点、土地利用概况、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数和高度。(3)主要部分的材料做法：如墙、屋顶、门窗等。(民用建筑节能设计范围内的项目可以与节能设计部分合并。(4)节能设计：严寒和寒冷地区的居住建筑应说明体形系数、耗热量指标、结构材料的维护方法、主要部位的传热系数等。夏热冬冷地区的居住建筑应说明材料做法、传热系数、热惯性指数等。建筑物及其主要部分的形状系数。(5)防水设计：地下工程的防水等级和设防要求、防水材料或涂料的材质和厚度、变形缝结构及其他截排水措施。屋面防水等级和设防要求，防水材料或涂料的材质和厚度，屋面排水方式和雨水管道的选择；潮湿和停滞房间的地板和地板的防水材料方法以及墙壁的防潮措施。(6)建筑防火：防火分区及安全疏散：消防设施及措施：如墙体、金属承重构件、幕墙、管道、防火门、防火卷帘、消防电梯、消防水池、消防泵房、消防中心等的设置、构造及防火处理。(7)人防工程：人防工程位置、防护等级、平
战结合使用、防护区域、室内外出入口、进风口和出风口的布置。(8)室内外装修做法。(9)电梯、自动扶梯、幕墙、天窗等需要专业部门设计、生产、安装的建筑设备及部件的技术要求。(10)其他需要特别说明的情况，如安全保护、环保措施等。 二.图纸基本要求审查要点 (1)总平面图：标明建设用地范围、道路和物业线位置、土地用途以及周边相关地形和特征。控制周边市政道路的标高；明确新建工程(包括隐蔽工程)的位置、室内外设计标高、场地道路、广场、停车位布置及地面雨水排放方向。(2)横、竖、剖面图完整、表达准确，屋面平面应包括以下内容：屋面出入口、管沟、设备基础及变形缝结构、屋面排水设计、出水口结构及雨水管道选型等。(3)楼梯、电梯、汽车坡道、墙壁、门窗等关键部位的节点和细部。图纸中应明确说明楼梯、屋顶、中庭走廊、低窗等安全防护设施。(4)配电室、锅炉房、换热室、中水处理室和食堂等。预留给专业设计的，应提供合理的工艺组织条件和必要的摊铺设施 三.建筑设计基本条文的审查要点 (1)建筑设施安全卫生主要技术要求1。楼梯安全要求：楼梯是垂直交通的主要空间，具体要求如下：(1)日常主要交通所用楼梯的爬梯宽度应根据建筑物的使用特点确定，一般按每股0.55 (0 ~ 0.15) m的人流量确定。(2)住宅楼梯净宽不应小于1.1m，六层及以下。(3)楼梯平台上下部净高(从最低点即平台梁底部计算)不应小于2m；台阶的净高不
（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符，还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。（二）、我这里有个下的水电的审图要求发上来大家讨论。 一般工程开工前，业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失。作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。 一、水电施工图是否齐全 通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。 二、水电施工图的统一 水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一。 三、水电施工图与土建施工图的统一 1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装。这些问题如不在施工前提出来，并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。 2、水电图中设备器具用房设置的位置、尺寸及工艺要求，与土建图中的设计要求是否统一。如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求。泵房预埋件土建图是否与水卫图中的尺寸、位置一致。 3、管道的布置是否影响装修效果。如排水管道，当横管很长时，由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大，会因此影响整体装修高度。图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面”的情况。 4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一。电气配管、水卫预留洞等必须注意这些尺寸。 四、水卫图与电气图的统一 卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。 五、有无特殊要求 参加图纸会审的单位有无特殊要求。 （三）、工程项目的图纸会审 一、图纸会宙应抓住三个重点 第一，找出图纸自身的缺陷和错误。审阅图纸设计是否符合国家有关政策和规定（建筑设计、结构设计和施工规范等）；图纸与说明是否清楚，引用标准是否确切；施工图纸标准有无错漏；总平与建筑施工图尺寸、平面位置、标高等是否一致，平、立、剖面图之间的关系是否一致；各专业工种设计是否协调和吻合。
北京市市政基础设施工程施工图勘察文件审查要点
北京市规划委员会发布二零零五年八月
前言 根据《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（中华人民国建设部令第134号 2004年8月23日）、《关于实施“房屋建筑和市政基础设施工程施工图设计文件审查管理办法”有关问题的通知》（建质[2004] 203号 2004年11月23日）以及《关于转发建设部“房屋建筑和市政基础设施工程施工图设计文件审查管理办法”的通知》（市规发〔2004〕1499号 2004年11月29日）的要求，北京市勘察设计与测绘管理办公室组织部分从事施工图审查的专家编制完成《北京市市政基础设施工程施工图勘察文件审查要点》（以下简称“本要点”）。在编制过程中，编制组认真总结了我市开展勘察文件审查的实践经验，广泛听取了施工图审查机构、部分勘察设计单位及北京市建筑工程施工图审查专家委员会委员的意见，经多次修改后形成了本要点。 本要点根据现行法律、法规和工程建设标准（含国家标准、行业标准和北京市地方标准）编写，以工程建设标准强制性条文（以下简称“强制性条文”）为根本依据，除将强制性条文作为必须审查的容外，还从现行法律、法规和工程建设标准中摘录了部分与强制性条文关系密切、对安全和公众利益有较大影响的条款作为审查容。 本要点根据市政基础设施工程勘察类型分四篇编写，第一篇：公路工程和城市桥涵、支挡结构施工图勘察文件审查要点；第二篇：室外管道工程施工图勘察文件审查要点；第三篇：城市道路、公路路基、路堤、路堑工程施工图勘察文件审查要点；第四篇：地下铁道、轨道交通工程施工图勘察文件审查要点。由于市政基础设施项目类型繁多，施工图审查中如遇到本要点未涉及的情况，在保证质量的前提下应根据实际情况进行处理。 工程勘察注重数据的真实性和可靠性、地区经验及工程师的综合判断。勘察文件审查的主要对象限于详勘阶段的岩土工程勘察报告，并不涵盖工程勘察的全部容。进行工程勘察时，建设单位和勘察单位应全面执行法律、法规和工程建设标准的规定，确保工程质量，不能认为未列入本要点的容就可以不执行。 本要点由北京市规划委员会负责管理，北京市勘察设计与测绘管理办公室负责对具体容的解释。 主编单位：北京市勘察设计与测绘管理办公室 参编单位：北京市勘察设计研究院 建设综合勘察研究设计院 中航勘察设计研究院 参加编制人员(以姓氏笔画为序)： 孔千、王笃礼、刘建华、李耀刚、张建青、杨俊峰、周宏磊、武威、 赵大鹏、赵志强、郭明田、温靖、葛虹、董辉、廉得瑞参加审查人员（以姓氏笔画为序）： 丁秀云、王新杰、张在明、罗玲、项勃、顾宝和、袁炳麟、高文新、 黄志仑
建筑施工图纸审图方法和要点（精全） 在建筑工程施工之前，需熟悉图纸、审图，再进行图纸会审工作。识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方。建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动。通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期，从而提高效益。因此，施工图纸会审是工程施工前的一项必不可少的重要工作。 现以单位工程土建施工图为侧重点，结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容： 一、单位工程建筑图、结构图与建筑总平面图一致性的审查 主要审查建筑总平面图中单位工程的控制轴线点座标值、标
高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。 另外，还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。 二、单位工程建筑施工图的审查 单位工程建筑施工图审查主要从以下五个方面进行： 1、审查各层平面图在同一轴线标注是否对应。查看是否有同轴线错位标注的现象，是否有不同层平面在相同轴线间尺寸标注不一致，特别要注意上下层墙、柱、梁位置变化而引起轴线编号的改变部位，弄清变化后的轴线尺寸关系是否一致。 2、审查上下各层平面图中，门窗位置、洞口尺寸是否一致。对有变化的门窗要分析是否符合满足使用功能及美观效果要求，特别是外墙上的门窗洞口，上下层有变化时，一定要仔细核对是否与该外立面图的外立面效果相符，如发现平面图与立面图不一致，就要在会审当中及时提出。在实际施工中，经常看到在装饰
住宅小区 室外综合管线专业设计任务指导书 1 目标 为统一我公司室外综合管线的设计，加强设计质量控制，在满足国家设计规范和济南地方相关设计规程、标准的前提下，规范设计任务书中的技术要求，在提高工作效率的同时逐步实行工程管理标准化。 2 设计总则 2.1 应按最新版国家设计规范、施工规范及济南地方相关设计规程及标准执行。 2.1 对于设计规范中以黑体字标注的强制性条文，必须严格执行，不得有任何违反。 2.3 应执行建设部《建筑工程设计文件编制深度的规定》（2003版）。 2.4 设计应符合山东省工程建设标准图集。 3 相关设计规范、规程及标准 3.1 给排水专业 《建筑给排水设计规范》50015-2003（2009年版） 《建筑中水设计规范》50336-2002 《室外给水设计规范》50013-2006 《室外排水设计规范》50014-2006 《给排水制图标准》50106-2001 《城市居民生活用水量标准》50331-2002 《建筑设计防火规范》50016-2006
《高层民用建筑设计防火规范》50054-95（2005年版）《汽车库、修车库、停车场设计防火规范》50067-97 《自动喷水灭火系统设计规范》50084-2001 《建筑灭火器配置设计规范》50140-2005 《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《自动喷水灭火系统施工及验收规范》50261-2005 3.2 暖通专业 《采暖通风与空气调节设计规范》50019-2003 《民用建筑热工设计规范》50176-93 《民用建筑节能设计标准》（采暖居住建筑部分）26-95 《暖通空调制图标准》50114-2001 《建筑设计防火规范》50016-2006 《高层民用建筑设计防火规范》50054-95（2005年版）《汽车库、修车库、停车场设计防火规范》50067-97 《供热计量技术规程》173-2009 《地面辐射供暖技术规程》142-2004 《直埋式预制保温管道工程设计技术规程》9-94 《城镇燃气设计规范》50028-2006 《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《直埋式预制保温管道工程施工及验收规范》11-94 《山东省居住建筑节能设计标准》14-037-2012 《低温热水地板辐射供热技术规程》1414-2002 3.3 电气专业 《民用建筑电气设计规范》16-2008

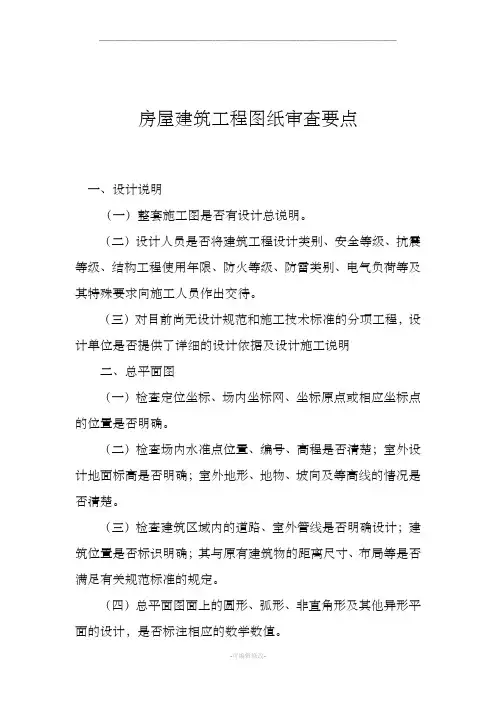

建筑工程施工图审查要点 1)设计说明基本内容 (1) 编制依据：主管部门的审批文件、工程建设标准。 (2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、 结构类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。 (4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。 夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。 (5)防水设计: 地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。 屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型; 潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 (6)建筑防火: 防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、 消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。 (7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。 (8)室内外装修做法。 (9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。 (10)其它需特殊说明的情况,如安全防护、环保措施等。 2 )图纸基本要求 (1)总平面图: 标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。周边市政道路的控制标高; 明确新建工程(包括隐蔽工程)的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向。 (2)平、立、剖面图纸完整、表达准确。其中屋顶平面应包含下述内容:屋面检修口、管沟、设备基座及变形缝构造; 屋面排水设计、落水口构造及雨水管选型等。 (3)关键部位的节点、大样不能遗漏,如楼梯、电梯、汽车坡道、墙身、门窗等。 图中楼梯、上人屋面、中庭回廊、低窗等安全防护设施应交待清楚。 (4)建筑物中留待专业设计完善的变配电室、锅炉间、热交换间、中水处理间及餐饮厨房等, 应提供合理组织流程的条件和必要的铺助设施 三、建筑设计基本规定 （一）建筑设施安全与卫生的主要技术要求 1.楼梯安全性要求：楼梯是垂直交通的主要空间，具体要求如下： （1）供日常主要交通用的楼梯的梯宽，应根据建筑物使用特征，一般按每股人流宽的0.55+(0～0.15)m的人流股数确定 （2）住宅楼梯梯段净宽度不应小于1.1m，六层及六层以下，一边设有栏标杆时，不应小于1m。<
北京市绿色建筑施工图审查要点 （2017年修订版） 北京市勘察设计和测绘地理信息管理办公室发布 二○一七年八月
目次 1总则 (1) 2 建筑专业 (3) 2.1节地与室外环境 (3) 2.2节能与能源利用 (11) 2.3节材与材料资源利用 (13) 2.4室内环境质量 (16) 3 结构专业 (22) 3.1节材与材料资源利用 (22) 4 给排水专业 (27) 4.1节地与室外环境 (27) 4.2节能与能源利用 (28) 4.3节水与水资源利用 (29) 4.4节材与材料资源利用 (34) 4.5 室内环境质量 (35) 5 暖通专业 (36) 5.1节地与室外环境 (36) 5.2节能与能源利用 (36) 5.3节材与材料资源利用 (41) 5.4室内环境质量 (42) 6 电气专业 (46) 6.1节地与室外环境 (46) 6.2节能与能源利用 (47) 6.3节材与材料资源利用 (50) 6.4室内环境质量 (50) 7 提高与创新 (52) 7.1一般规定 (52) 7.2加分项 (52) 附录A施工图审查集成表 (58) A.1 节地与室外环境 (58) A.2 节能与能源利用 (61) A.3 节水与水资源利用 (65) A.4 节材与材料资源利用 (67) A.5 室内环境质量 (69) A.6 提高与创新 (71)
A.7 居住建筑评分计算表 (72) A.8 公共建筑评分计算表 (73) 附录B 施工图审查对照表 (74) B.1节地与室外环境 (74) B.2节能与能源利用 (82) B.3节水与水资源利用 (90) B.4节材与材料资源利用 (95) B.5室内环境质量 (100) B.6提高与创新 (106)
图纸会审重点内容总结 1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方 2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚 3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致 4.核定交桩以后的标高与图纸中的标高是否有出入 5.建筑装饰装修表是否包含所有房间 6.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确。 7.一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗的材质、门垛尺寸 8.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工
9.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋10.如果自己掌握的比较全面的话，要检查室内管线是否打架，尤其是室外工程管线是否打架、面与平屋面相交的地方，梁的交叉施工最容易出问题。 10.楼梯踏步高和数量是否与标高相附 11.建筑立面图中的结构标高是否与结构图每层的标高相附 12.檐口的地方标高容易出错，适当注意 13.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符 图纸会审工作首先应熟悉施工图、如:建筑平面图、建筑立面图、建筑剖面图、建筑祥图、结构施工图、设备图等。 1、会审图纸综合归纳常见问题如下; 尺寸、标高是否一致; 水、电、设备安装专业图之间、图号之间是否有矛盾;
预留洞、预埋件是否错漏; 构造作法是否交待清楚; 材料选用是否合理，设计是否能满足质量要求; 基础、地沟等是否相碰; 建筑图与结构图是否一致; 标准图、详图是否正确; 顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调; 门窗、构件的尺寸、规格、数量是否相符等。 2、熟悉图纸的方法及要领: 先粗后细: 就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，

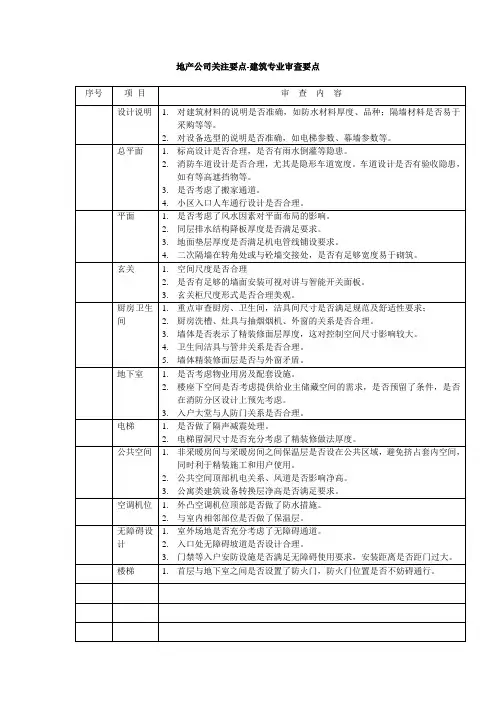

施工图（土建部分）审图要点 一、总则 1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。 2、图纸未满足我部提供的设计任务书、技术标准的要求。 3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。 二、总图部分 1、经济指标表与报规图是否一致。 2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。 3、单体±与室外标高的关系是否合理。 4、采光井、风井及地下出入口是否体现在总图上，位置是否合理。 5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。 6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。 7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。 8、场地、建筑、车库出入口是否注明清楚（机动车出入口是否距离道路红线不小于米，且不存在视线障碍物）。 三、设计总说明 1、选用图集是否已经作废或过期。 2、说明中的防水做法与我部定的技术标准是否一致。
3、说明中门窗选型与平面图门窗表是否相同，是否合理。 4、填充墙材料是否和技术标准要求相同，是否合理。 5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。 6、室内装修标准是否合理，是否满足公司营销要求。 7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法。 8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。 9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。 10、施工缝留设及处理方式。 11、混凝土强度及抗渗等级要求是否便于施工组织。 四、地下室 1、地下室层高是否满足我部明确的技术标准要求。 2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。 3、地下室尽量不设排水沟，只设地漏或集水井，仅在地漏或集水井附近设1%找坡。集水井靠边角处，尽量不占车位。 4、车位尺寸是否有不满足标准尺寸要求（）的情况，是否有车位被前车位阻挡，是否在满足车道尺寸情况下可以增加车位。 5、地下室面积、配套功能房间面积、车位数量是否正确。 6、消防出入口及人防出入口数量是否满足或过多。
