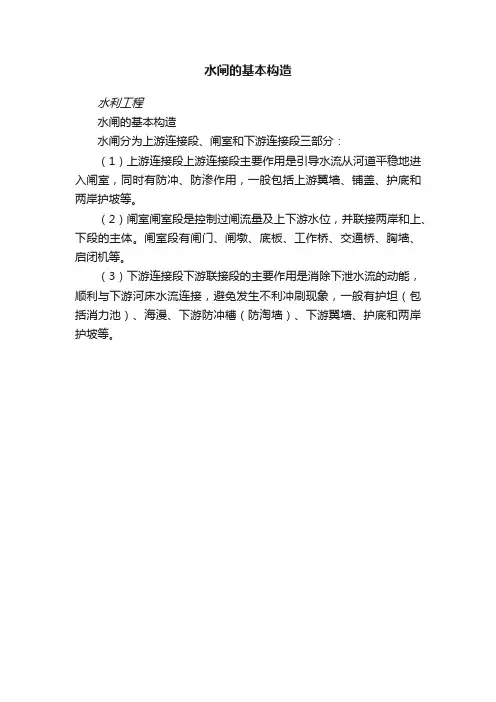

水闸的基本构造
水闸分为上游连接段、闸室和下游连接段三部分：
（1）上游连接段上游连接段主要作用是引导水流从河道平稳地进入闸室，同时有防冲、防渗作用，一般包括上游翼墙、铺盖、护底和两岸护坡等。
（2）闸室闸室段是控制过闸流量及上下游水位，并联接两岸和上、下段的主体。闸室段有闸门、闸墩、底板、工作桥、交通桥、胸墙、启闭机等。
（3）下游连接段下游联接段的主要作用是消除下泄水流的动能，顺利与下游河床水流连接，避免发生不利冲刷现象，一般有护坦（包括消力池）、海漫、下游防冲槽（防淘墙）、下游翼墙、护底和两岸护坡等。
工程项目划分报审表 致：浙江省水利水电工程质量监督中心站 根据工程设计图纸和《水利水电工程施工质量检验与评定规程》（SL176-2007）和《建筑工程施工质量检验统一标准》（GB 50300-2001）规定，经与相关单位研究，建议苕溪清水入湖河道整治安吉险工段应急加固工程的水闸和泵站工程划分为 1 个单位工程， 15 个分部工程，711 个单元工程。请审批。 附件：划分说明 工程项目划分及编码一览表。 安吉县西苕溪建设开发有限公司 日期：2014年11月 3日
苕溪清水入湖河道整治安吉险工段应急加固工程水闸和泵 站单位工程项目划分说明 致浙江省水利水电工程质量监督中心站 苕溪清水入湖河道整治安吉险工段应急加固工程是西苕溪干流整治清淤及生态修复工程安吉县境内的部分工程，具体包括梅溪镇老龙坝至小溪口左岸干堤和位于荆湾河道外滩滩地的临江一线堤防，堤段全长9.884公里。其中干堤长8.687公里，防洪标准为50年一遇，主要建筑物级别为2级，临江一线堤防长1.197公里，防洪标准为10年一遇，主要建筑物级别为5级，相应构筑物的级别也为5级。堤防沿线设置13座水闸和2座泵站，分别是湖北湾排涝站、闸、杨树湾闸、喻家闸、东渎闸、西渎闸、章村闸、大湾闸、章村大抖门闸、张家池闸、颜村闸、白庙闸、下赵闸、荆湾外滩闸、荆湾上机埠闸。工程总投资19874万元，其中建安工程费11416元。 根据《水利水电工程施工质量检验与评定规程》（SL176-2007）和《建筑工程施工质量检验统一标准》（GB 50300-2001），并结合本工程的实际情况，本次申报的水闸和泵站单位工程共划分15个分部工程，711个单元工程。 每座水闸和泵站的基础作为重要隐蔽单元工程，水闸的闸室段、进出口箱涵和泵站的主要砼结构作为关键部位单元工程，房建部分按子分部划分为单元工程。项目划分详见附件。
水闸的构成及分类 功能与分类 水闸是一种利用闸门挡水和泄水的低水头水工建筑物，多建于河道、渠系及水库、海、湖泊岸边。按功能分类： （1）节制闸 拦河或在渠道上建造，用于拦洪、调节水位、控制下泄流量。河道上的节制闸又称拦河闸。 （2）进水闸 又称取水闸、渠首闸。建在河道、水库或湖泊的岸边，用以控制引水流量，以满足灌溉、发电或供水的需要。 （3）分洪闸 常建于河道的一侧，用来将超过下游河道安全泄量的洪水泄入分洪区或分洪道。（4）排水闸 建于江河沿岸，用来排除内河或低洼地区对农作物有害的渍水。 （5）挡潮闸 建在入海河口附近，涨潮时关闸，退潮时开闸泄水。 （6）冲沙闸（排沙闸） 常建在进水闸一侧的河道上与节制闸并排布置或在引水渠内的进水闸旁。 其他还有排冰闸、排污闸等。 按闸室结构分：开敞式、胸墙式、涵洞式等。
水闸的组成 （1）闸室 包括闸门、闸墩、边墙、底板、胸墙、工作桥、交通桥、启闭机等。 （2）上游连接段 包括两侧的翼墙、护坡、河床部分的铺盖。 （3）下游连接段 包括护坦、海漫、防冲槽、两岸的翼墙、护坡等。 软土地基上水闸的工作特点 （1）软土地基的压缩性大，承载力低，细砂易液化，抗冲能力差。地基可能产生较大的沉降或沉降差，造成闸室倾斜，止水破坏，闸底板断裂，甚至破坏，引起水闸失事。 （2）水闸泄流时，土基的抗冲能力较低，可能引起水闸下游的冲刷。 （3）土基在渗流作用下，易发生渗透破坏。 水闸的设计步骤 1.闸址选择 壤土、中砂、粗砂和砂砾石适于作为水闸的地基。尽量避免淤泥质土和粉、细砂地基。 2. 闸孔设计 （1）堰型选择：宽顶堰、低实用堰 （2）闸底板高程 （3）闸孔的总净宽 （4）闸室单孔宽度和闸室总宽度 3．防渗、排水设计 （1）防渗设施：构成地下轮廓的铺盖、板桩及齿墙 （2）排水设施：铺设在护坦、海漫的底部、闸底板下游段的砂砾石层 4．消能、防冲设计 （1）消能：一般采用底流消能。 （2）海漫：消力池后接海漫。要求表面有粗糙度，具有透水性，具有柔性。形式有干砌石、浆砌石、混凝土板等。 （3）防冲槽：海漫末端预留足够的粒径大于30cm的石块，在冲刷水流的作用下散铺在冲刷坑的上游面，形成护坡。 （4）翼墙与护坡 5．闸室的布置和构造 分缝与止水。 6．闸室稳定分析、沉降校核和地基处理 7．闸室结构计算
第五节闸室的布置与构造 一．闸室结构布置 1.闸室结构 2.闸顶高程，闸槛高程 3.闸孔总净宽，闸孔孔径 4.底板型式、厚度、顺水流向长度、垂直水流方向分段长度 5.闸墩型式、厚度、长度 6.闸门型式、启闭机型式 7.胸墙结构 8.工作桥、检修便桥、交通桥 二.底板： ⒈型式 （1）按底板与闸墩的连接方式分 整体式：闸墩和底板浇筑成整体，有分段缝时缝设在闸墩上。 →底板是传力结构，将荷载较均匀地传给地基。闸室整体性较好，适用于松软地基。 分离式：底板与闸墩用沉陷缝分开。 →闸墩传力，底板仅防渗抗冲，一般适用于岩基或压缩性小的土基。 （2）按底板的结构型式分 平底板 反拱底板 空箱式底板等 整体式平底板用得最广泛。
图9-18 底板型式 ⒉布置 （1）整体式平底板 材料：（钢筋）混凝土 高程：考虑运用、经济和地质条件确定 顺水流方向长度：需满足稳定、强度及上部结构布置要求，一般与闸墩长度相同 厚度：根据地基条件、作用荷载和闸孔净宽等因素，满足强度和刚度要求 垂直水流方向分段长度： （2）分离式底板 材料：混凝土或浆砌石 厚度：满足自身稳定要求 三.闸墩： ⒈材料：混凝土（小型工程常用浆砌块石） ⒉闸顶高程： 闸顶高程通常指闸室胸墙或闸门挡水线上游闸墩和闸墙的顶部高程。应根据挡水和泄水两种运用情况确定。 挡水时闸顶高程不低于水闸正常蓄水位（或最高挡水位）加波浪计算高度与相应安全超高值之和； 泄水时闸顶高程不应低于设计洪水位（或校核洪水位）与相应安全超高值之和。
水闸安全超高下限值（m）： 位于防洪（挡潮）堤上的水闸，其闸顶高程不得低于防洪（挡潮）堤堤顶高程。 ⒊长度：与底板长度相同或比底板长度稍短，取决于上部结构布置和闸门型式。 ⒋厚度：根据闸孔孔径、受力条件、结构构造要求和施工方法等确定，平面闸门闸墩门槽处不宜小于0.4m。 ⒌外形：应使水流平顺、侧向收缩小，过流能力大。 图9-19 闸墩布置示意图 四．闸门 ⒈宽度：与孔口一致 ⒉露顶式闸门顶部在可能出现的最高挡水位以上应有0.3~0.5m的超高。 ⒊型式：最常用的有平面闸门和弧形闸门。 ⒋布置：要考虑对闸室稳定、闸墩和地基的应力以及对上部结构布置的影响。
水闸工程的基础施工与技术要点 在进行水闸工程的基础部分施工建设中，主要是应用混凝土灌注施工技术进行水闸工程基础部分加固施工，避免水闸工程基础部分强度不足对于施工质量造成不利影响。此外，水闸基础施工还包括采用钢筋混凝土进行水闸底板的加固施工以及水闸闸墩施工等，都有对混凝土技术的施工应用。 首先，在采用混凝土灌注桩技术进行水闸基础的加固施工中，在进行混凝土灌注孔的钻进施工时，通常情况下，为了保证混凝土灌注后钻孔的孔壁保持平衡，通过使用钻机进行钻孔钻进过程中，要保证钻孔使用的钻机泥浆的比重控制在1.2左右，而对于淤泥层的钻孔施工中，钻机的泥浆比重要控制在1.-3左右。其次，在进行水闸基础的混凝土灌注桩灌注施工中，应保证进行混凝土灌注使用的导管具备足够的抗拉强度，以能够对于导管自重以及灌注混凝土重量进行承受，同时要将导管的最下端的长度设置长一点，保证导管的内径一致并且光滑无阻，注意对于导管的埋深以及混凝土灌注后导管的拔管幅度与速度进行控制，避免影响混凝土灌注施工的质量与效果。 其次，在进行水闸基础的钢筋混凝土底板施工中，根据施工建设的实际情况与需求，通常会将这一部分的施工分为三个层次。首先，在水闸基础的钢筋混凝土底板施工中，将钢筋混凝土浇筑到水闸输水廊道的底板部分，同时为了保证第二层的钢筋混凝浇筑施工中不出现漏浆情况，在水闸输水廊道的第一层浇筑施工中，应注意在水闸输水廊道
的侧墙进行1O厘米高的悬空模板架设应用，以和水闸输水廊道底板之间形成钢筋混凝土浇筑施工的高程线。而水闸基础施工中输水廊道的第二层钢筋混凝土浇筑施工，通常要浇筑到水闸输水廊道的侧墙顶部，在进行这一部分的钢筋混凝土浇筑施工中，主要应用定型加工的大模板，通过和下层模板之间连成一个整体，并保证模板的安装位置和钢筋混凝土浇筑设计边线之间的偏差控制在2毫米以内，同时将水闸输水廊道两边的侧墙模板连成一个整体，以保证输水廊道浇筑施工中结构宽度造成的偏差为最小。最后，对于水闸基础部分的输水廊道浇筑施工中，通常第三层钢筋混凝土浇筑施工需要到达输水廊道的顶板位置处，在进行这一层的钢筋混凝土浇筑施工中，为了避免混凝土浇筑施工中控制模板下沉现象发生，专门采用了加工承重钢管，以进行水闸基础的钢筋混凝土浇筑施工。 最后，在进行水闸基础部分的闸墩施工中，由于水闸闸墩的高度与厚度比较突出，再加上对于水闸闸墩位置要求比较严格，所以进行水闸闸墩的施工，关键是闸墩立模以及混凝土浇筑施工。通常情况下，在进行闸墩模板的安装施工中，不仅要保证模板的强度与厚度能够满足闸墩施工要求，而且要保障模板安装质量。闸墩模板安装施工中，常用的方法为立模支撑法和滑模施工法，其中立模支撑法在小型的水闸工程施工中比较常用，而闸墩混凝土浇筑施工中多采用滑模施工法。完成闸墩的模板安装施工后，就是进行闸墩混凝土浇筑，浇筑施工前应做好模板以及闸墩底面的清理工作，避免影响浇筑质量与效果。
第一节概述 一、概念 水闸是调节水位、控制流量的低水头水工建筑物，主要依靠闸门控制水流，具有挡水和泄（引）水的双重功能，在防洪、治涝、灌溉、供水、航运、发电等方面应用十分广泛。 二、水闸的类型 ⒈按担负的任务（作用）分： 节制闸（拦河闸）：拦河兴建，调节水位，控制流量。 进水闸（渠首闸）：在河、湖、水库的岸边兴建，常位于引水渠道首部，引取水流。 排水闸（排涝闸、泄水闸、退水闸）：在江河沿岸兴建，作用是排水、防止洪水倒灌。 分洪闸：在河道的一侧兴建，分泄洪水、削减洪峰洪、滞洪。 挡潮闸：建于河流入海河口上游地段，防止海潮倒灌。 冲沙闸：静水通航，动水冲沙，减少含沙量，防止淤积。 排冰闸：在堤岸上建闸防止冬季冰凌堵塞。
⒉按闸室结构分 （1）开敞式：闸室露天，又分为有胸墙；无胸墙两种形式 （2）涵洞式：闸室后部有洞身段，洞顶有填土覆盖。（有压、无压） ⒊按操作闸门的动力分 （1）机械操作闸门的水闸 （2）水力操作闸门的水闸 三、水闸等级划分及洪水标准（以平原区水闸枢纽为例） 1、工程等别及建筑物级别 平原区水闸枢纽工程是以水闸为主的水利枢纽工程，一般由水闸、泵站、船闸、水电站等水工建筑物组成，有的还包括涵洞、渡槽等其它泄（引）水建筑物，应根据水闸最大过闸流量及其防护对象的重要性划分等别。 其中水工建筑物的级别应根据其所属枢纽工程的等别、作用和重要性划分。
平原区水闸枢纽工程分等指标表 工程级别ⅠⅡⅢⅣⅤ 规模大（1）型大（2）型中型小（1）型小（2）型最大过闸流量5000500～10001000～100100～20<20 防护对象的重 要性 特别重要重要中等一般 水闸枢纽建筑物级别划分表 工程等别永久性建筑物级别 临时性建筑物级别主要建筑物次要建筑物 Ⅰ134 Ⅱ234 Ⅲ345 Ⅳ455 Ⅴ55 2. 洪水标准 平原区水闸的洪水标准应根据所在河流流域的防洪规划规定的防洪任务，以近期防洪目标为主，并考虑远景发展要求，按下表所列标准综合分析确定。 水闸级别12345 洪水重现期 设计100～5050～3030～2020～1010 校核300～200200～100100～5050～3030～20 四．水闸的组成及各部分的功用
浅谈水闸主体结构施工技术 摘要：水是生命之源、生产之要、生态之基。兴水利，除水害，事关人类生存、经济发展、社会进步，历来是治国安邦的大事。新中国成立60多年来，我国水利水电建设事业取得了举世瞩目的巨大成就，为经济社会发展，人民安居乐业作出了突出的贡献。水利工程包括诸多方面，水闸工程是水利工程中较常见的，水闸主体结构是水闸的关键部位，主体结构的施工也是水闸施工的重点、难点，本文简单阐述了水闸主体结构几个关键部位的施工技术及安装。 关键字：主体结构；水闸混凝土；止水设施；闸门 1.水闸的结构 水闸是一种利用闸门挡水和控制泄水的低水头水工建筑物，多建于河道、渠系及水库、湖泊岸边。水闸主要包括上游连接段、闸室和下游连接段三部分。 1.1上游连接段 上游连接段用以引导水流平顺地流入闸室，保护两岸及河床免遭冲刷，并与闸室等共同构成防渗地下轮廓，确保在渗流作用下两岸和闸基的抗渗稳定性。一般包括上游翼墙、铺盖、上游防冲槽和两岸的护坡等。 1.2闸室 闸室是水闸的主体部分，其作用是：控制水位和流量，兼有防渗防冲作用。闸室段结构包括：闸门、闸墩、边墩（岸墙）、底板、胸墙、工作桥、交通桥、启闭机等。 闸门用来控制过闸流量；闸门安放在闸底板上，横跨孔口，有闸墩支撑。闸门分为检修闸门和工作闸门。工作闸门用于正常运行时挡水，控制下泄流量；检修闸门用于检修时临时挡水。 闸墩用以分隔闸孔和支撑闸门、胸墙、工作桥、交通桥。闸墩将闸门、胸墙以及闸墩本身挡水所承受的水压力传递给底板。 胸墙设于工作闸门上部，帮助闸门挡水。可以大大减小闸门的尺寸。胸墙也可以做成活动型，当遭遇特大洪水时开启胸墙加大泄流量。 底板是闸室的基础，用以将闸室上部结构的重量及荷载传至地基，建在软基上的闸室主要由底板与地基间的摩擦力来维持稳定。底板还兼有防渗和防冲的作用。 工作桥和交通桥用来安装启闭设备、操作闸门和联系两岸交通。 1.3下游连接段 下游连接段用以消除过闸水流的剩余能量，引导出闸水流均匀扩散，调整流速分布和减速流速，防止水流出闸后对下游的冲刷。一般包括消力池、护坦、海漫、下游防冲槽以及下游翼墙和两岸的护坡等。 2.水闸主体结构的施工方法 2.1水闸混凝土施工
项目四水闸设计 【教学目标】 1、掌握水闸的工作特点及分类；熟悉水闸的设计标准、水闸设计规范； 2、掌握闸孔口设计方法（1）了解闸孔类型的选择方法，（2）掌握水闸总净宽的计算方法及公式应用，（3）理解闸孔的分孔方法、单孔净宽、闸墩厚度拟定、分缝方法及有关构造规定等概念，（4）熟悉水闸的构造要求； 3、培养学生绘制水闸横剖面的动手能力及空间想象能力。 【教学要求】
图4-1 广东省东莞石龙水闸实景 引例 某排水闸建筑物等级为2级，水闸设计排水流量s，相应闸上设计水位（内河涌），浪高，闸下设计水位（外江）。防洪水位（外江），浪高，相应闸上水位（内河涌）。排水渠为梯形断面，渠底宽为12m，底高程，，渠顶高程，两岸边坡均为1:2。闸基持力层为粉质粘土，承载力为140kPa，渗透系数为×10-5 cm/s 。闸上无交通要求。，该地区地震烈度为Ⅵ度。 设计该水闸。 知识点 水闸设计应符合中华人民共和国行业标准SL265-2001 《水闸设计规范》和现行的有关标准的规定。 水闸设计的内容有：闸址选择，确定孔口形式和尺寸，防渗、排水设计，消能防冲设计，稳定计算，沉降校核和地基处理，选择两岸连接建筑物的形式和尺寸，结构设计等。 水闸设计应认真搜集和整理各项基本资料。选用的基本资料应准确可靠，满足设计要求。水闸设计所需要的各项基本资料主要包括闸址处的气象、水文、地形、地质、试验资料以及工程施工条件、运用要求，所在地区的生态环境、社会经济状况等。 【基本知识学习】 水闸的类型与工作特点 4.1.1 概述 水闸是一种低水头建筑物，兼有挡水和泄水的作用，用以调节水位、控制流量，以满足水利事业
市政基础设施工程 闸室结构施工安全技术交底记录 编号：YQ-JSJD-闸室-雨水水闸及污水临时收集池市政施管-10工程名称广东轨道交通产业园市政配套工程雨水水闸 承包单位中国中铁股份有限公司分包单位 交底单位中国中铁广东轨道交通产业园市政配套工 程项目部 交底日期 交底范围水闸闸室交底人 交底内容：箱涵结构施工 （一）质量标准 1.混凝土施工 1.1质量要求 砼浇筑时要有专人指挥，切忌“天女散花”，分配好清理人员和抹灰人员。楼板必刮平。 基坑开挖质量检测 检查项目允许偏差检查方法 平面轴线位置（mm）+200 经纬仪测量纵横各2点 基底标高（mm）土质±50 水准仪测量5-8点石质+50，-200 基坑尺寸（mm）不小于图纸尺寸钢尺检测 混凝土基础质量检测 检查项目允许偏差检查方法 混凝土强度（Mpa）在合格标准内试件试压 平面尺寸（mm）±50 钢尺量长、宽各3处 基础底面高程（mm）土质±50 水准仪检测5-8点石质+50，-200 基础顶面高程（mm）±30 水准仪检测5-8点 轴线偏位（mm）25 经纬仪检查，纵横各2处 钢筋加工及安装质量检验 项次检验项目规定值或允许偏差检查方法和频率
1 受力钢 筋间距 (mm) 两排以上排距±5 每构件检查2个断 面，用尺量 同 排 梁、板、拱肋±10 基础、墩台、柱±20 灌注桩±20 2 箍筋、横向水平 钢筋、螺旋筋间 距（mm） 箍筋、水平筋+0，-20 每构件检查5~10 个间距 螺旋筋+0，-20 3 钢筋骨架尺 寸(mm) 长±10 按骨架总数30%抽 查 宽、高或直径±5 4 弯起钢筋位置（mm）±20 每骨架抽查30% 5 保护层 厚度 (mm) 柱、梁、拱肋±5 每构件沿模板周 边检查8处基础、墩台±10 板±3 1.2质量通病及其预防措施 序号名 称 现象产生原因预防措施处理方法 1 蜂 窝砼结 构局 部出 现疏 松、 砂浆 少、 石子 多， 石子 与石 子间 形成 1、砼配合比不当，或沙、石子、 水泥材料加水量计量不准、造 成砂浆少，石子多。 2、砼搅拌时间不够，未搅拌均 匀，和易性差，振捣不密实 3、下料不当或下料过高未设串 筒使石子砂浆离析 4、砼未分层下料，振捣不实或漏 振，或振捣时间不够。 5、模板缝隙未堵严，水泥浆流失 6、钢筋较密，使用的石子过大或 塌落度过小 7、基础、柱墙根末梢加间隙就继 1、认真设计、严格控 制砼配合比。经常检 查，做到计量准确 2、砼拌合均匀，塌落 度适合 3、砼下料高度超过 2m时加串筒或溜槽 4、浇筑砼分层下料， 分层捣固，防止漏振； 5、基础、柱、墙根部 在下部浇完间隙 1~1.5h,沉实后再浇 上部砼，避免出现“料 1、小蜂窝洗刷干净后， 用1:2或1:2.5水泥砂浆 抹平压实； 2、较大蜂窝：剔去蜂窝 处薄弱松散颗粒，洗刷干 净后支模用高一个强度 等级的细石砼仔细填塞 捣实 3、较深蜂窝：如清除困 难，可埋压浆管、排气管、 表面抹砂浆或浇灌砼封 闭后，进行水泥压浆处理
水闸主体结构施工介绍 一、水闸混凝土施工 水闸主体结构施工主要包括闸身上部结构以及闸底板、闸墩、止水设施和门槽等方面的施工内容，其中混凝土工程是水闸施工中的主要环节。 1.水闸混凝土施工原则 混凝土工程的施工宜掌握以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次”的原则进行。 (1)先深后浅。 (2)先重后轻。 (3)先高后矮。 (4)先主后次。 2.平底板施工 水闸底板有平底板与反拱底板两种，平底板为常用底板。平底板的施工总是底板先于墩墙，而反拱底板的施工一般是先浇墩墙，预留联结钢筋，待沉降稳定后再浇反拱底板。 水闸平底板的混凝土浇筑，一般采用逐层浇筑法。但当底板厚度不大，拌合站的生产能力受到限制时，亦可采用台阶浇筑法。 平底板混凝土的浇筑，一般先浇上、下游齿墙，然后再从一端向另一端浇筑。当底板混凝土方量较大，且底板顺水流长度在12m以内时，可安排两个作业组分层通仓浇筑。首先两组同时
浇筑下游齿墙，待齿墙浇平后，将第二组调至上游齿墙，另一组自下游向上游开浇第一坯底板。上游齿墙组浇完，立即调至下游开浇第二坯，而第一坯组浇完又调头浇第三坯。这样交替连环浇筑可缩短每坯间隔时间，加快进度，避免产生冷缝。 钢筋安装方法有整装法和散装法。工程中使用的钢筋直径在30mm以内时，一般可采用整装法。 3.施工缝施工 施工缝的位置应设在结构受力较小的部位，易于凿毛和清理，并考虑对外观质量的影响。 施工缝的处理应符合下列规定： (1)可采用凿毛、冲毛或刷毛等方法处理、清除表层的水泥浆薄膜和松散软弱层，并冲洗干净，排除积水。 (2)混凝土强度达到2.5MPa后，方可进行浇筑上层混凝土的准备工作;浇筑前，水平缝应铺厚10～20mm的同配合比的水泥砂浆，垂直缝应随浇筑层刷水泥浆或界面剂。
郑州引黄灌溉龙湖调蓄工程出口4#控制闸 闸室段主体工程分部（LHZMC4-3）施工方案 一、工程概况 闸室段桩号为0+000～0+032，闸室横向布置为3孔拱形闸门，采用一孔一联U 型结构，闸室每孔净宽24m，缝墩宽4.5m，边墩宽5.0m，闸底板全宽100m，闸室段长度30m，闸底板高程82.50m，底板厚度2.5m，闸墩顶高程86.00m，与堤岸一级平台高程一致。闸墩两侧设有检修门槽，门槽宽1.5m。 闸墩上在闸门前后设空间弧形支撑结构梁柱，启闭机房布置在梁柱顶，启闭机房基础采用钢筋砼梁，上部结构则采三用钢轻型结构。 4#闸采用双吊点拱形钢闸门及盘香式固定卷扬启闭机。闸门形式为半圆闸门，闸门半径为13.0m，面板宽度1.2m，闸门两吊点分别位于半圆形闸门上游侧，闸门底部两支铰位于靠底板处闸墩侧。挡水时闸门平放于底板上，闸门上设有活动小门，可调节水位，放水时闸门升起，闸门可按要求在不同角度下锁定，形成瀑布景观。 二、编制依据 1、招标文件和施工现场的自然条件。 2、《水利水电工程施工组织设计规范》。 3、《水工混凝土施工规范DL/T 5144-2001》。 4、《水工混凝土钢筋施工规范DL/T 5169-2013》。 5、《水工混凝土模板施工规范DL/T 5110-2013》。 6、《水利水电工程施工组织手册》。 7、本企业管理特点和资源的供应能力。 三、施工方案 本分部工程包括以下项目： ①闸室段基础开挖；②闸室段褥垫层；③闸室段砼垫层； ④闸室段砼底板（3块）；⑤闸室段闸墩（共6块）； ⑥二期砼：拱形门底槛（3块）、检修门底槛二期砼（3块）、支铰二期砼（6块）； ⑦拱形梁（6架）；⑧砼操纵平台（6块）。 本分部工程各项目施工方案分别叙述如下：
水利工程中水闸施工的关键基础略述 摘要：伴随着我国经济的发展，我国的水利工程业有了一定的进步，水闸施工 技术的应用也更加广泛，在水利工程中发挥着极其重要的作用。具有档潮、拦洪、调节水流以及蓄水等多项功能，水闸质量的好坏对整个水利工程的建设有着直接 的影响。本文针对水利工程中水闸施工的技术进行详细分析，希望为以后的研究、应用做出参考以及借鉴。 关键词：水利工程；水闸施工；基础 在水利工程基础设施建筑中，最为重要的构成部分就是水闸建设工程，而水 闸较多建设在河道、渠系、胡泊以及水库等位置，主要就是通过对水流的控制， 从而调节水的存贮量以及上下游的用水需求量。水利工程的整个运转都会受到水 闸质量的制约，所以，使水闸的施工更具合理性以及科学性是保障水闸质量的根本。 一、水闸的构成部分水闸一般由三个部分构成，上游的连接段、闸室以及下 游的连接段。 将上游的连接段连接闸室，能够保证水流进入闸室的平稳性，使两岸以及河 床位置不至于被冲刷，并形成了一个防渗地下轮廓，强化了两岸以及闸基的抗渗 功能，使其更具稳定性。将下游连接段连接下游河床，能够将下泄水流的影响降 至最低，从而使水流能够扩散的更加均匀，大大减小水流的速度，避免水流出闸 后产生的冲力冲刷下游位置。在水闸的构成中，最为重要的部分就是闸室，一般 构成部分有闸室底板、闸墩、边墩、闸门、工作桥、启闭机以及交通桥。一般将 闸室底板作为闸室的基础，从而使闸室上部结构的重量以及荷载能够作用在闸室 的地基上，保证防渗、防冲功能的有效发挥；闸墩一般都是起到将闸孔与支承闸门、交通桥、胸墙以及工作桥进行分隔的作用。而能够起到安装启闭设备、控制 闸门以及将两岸交通进行连接的就是交通桥以及工作桥。在水闸中能够起到挡水 作用以及对闸水流量进行控制的就是闸门。 二、闸水施工过程的分析在建设大中型水闸工程时，需要以工程设计的要求 以及特点为依据，对各个分项工程的施工方案进行明确，而后应用先深后浅、先 下后上以及先重后轻的原则进行施工。混凝土以及钢筋混凝土工程是水闸施工的 主要组成部分，在施工中需要做好施工准备、导流、闸室底板、边墩、基坑排水、基坑开挖、闸室交通桥等。 三、对水闸施工技术的分析（一）基坑施工技术的研究一般在进行施工前， 需要对水闸施工所涉及的相关信息进行了解并掌握，且保证在施工之前需要通过 相关负责人的复核。此外，在对实地进行准确的测量，并对区分标志进行设立后，才能够对基坑进行施工。在对施工设备进行选择上要以实际情况为依据，预留出60 厘米的空地放置底板，以对小型抽水设备进行辅助，及时排出基坑内的积水。 在对水闸进行施工时，需要以施工计划以及工程特点为依据，对每一个施工环境 都应该重视，还需成立质量监督小组进行严格的监督，从而使施工的整体质量得 到一定保障。 （二）对闸室底板施工的研究在进行浇筑闸室底板施工时，将混凝土进行调 运入仓可以通过应用履带式起重机以及利用自卸汽车卧罐的方式实现。应用这两 种方法就能够减少仓面搭设脚手架的操作。而应用手推车、斗车以及翻斗车等方 式进行运输，搭设脚手架就是必要的程序。 在闸室底板的上、下游位置一般都有齿墙的设置。在进行浇筑混凝土施工时。
水闸工程设计 工作内容及步骤范本
水闸工程设计工作内容及步骤 一、设计前期的各项准备工作 1、阅读院内下达的设计任务书，了解各项设计要求； 2、组织相关专业人员到工程现场查勘； 3、收集有关设计资料： 3.1、原工程设计报告及相关图纸； 3.2、工程运行管理方面的资料； 3.3、工程所在地的社会经济资料； 3.4、主要材料单价； 3.5、工程所在地的水文及气象资料： 收集和整理流域自然地理概况、流域和河道特征、流域的暴雨和洪水特性等资料。资料系列应尽可能长。 3.5.1、气象资料 根据站年至年的资料进行统计： ①气温：多年平均气温、极端最高气温、极端最低气温； ②风速：不受潮汐影响的水闸工程需收集八个方位组的历年汛期最大风速的平均值；受潮汛影响的水闸工程需收集八个方位组设计频率的设计风速资料。 3.5.2、水文资料 ①降雨资料：应包括流域内各站点(必要时流域外)最大1小时、6小时、24小时(或72小时)暴雨资料。 ②流量资料：收集历年年最大洪峰流量、枯水期历年各月最大洪峰流
量资料。 ③水位(潮位)资料：历年年最大水位资料、历年枯水期各月水位资料(或各频率下全年、枯水期水位设计值)； 潮感区应收集以下潮位资料：历年平均高潮位、历年最高高潮位、历年平均低潮位、历年最低低潮位、历年平均落潮潮差；典型潮位过程线； 闸内实测最高(低)水位或实际运行最高(低)控制水位。 ④历史洪水调查：包括历史洪水的洪峰流量、水位及洪量资料的收集。 3.6、地形测量资料 包括平面图、横断面图。 3.7、地勘资料 工程地质资料包括：闸址处岩基、地基土的层理分布及其物理力学性质试验资料与地质评价结论；填筑土、砂石料的查勘调查资料（储量、料场地理位置及运输条件、物理力学性质等）。 3.8、交通要求 根据闸址内外的交通条件、闸上交通要求，明确设计荷载及桥面宽度。 3.9、业主关于工程的要求和设想 二、设计工作内容 1、水文 ①设计暴雨计算、各控制断面处的设计频率洪水计算（应包括施工期洪水计算），进行计算成果的合理性分析。 ②进行各控制断面处的各频率设计洪水位计算(包括施工期洪水位)。 ③进行各控制断面处的水位～流量关系曲线计算。
水闸施工方案 一、施工概况： 本工程为南浔区七流圩南漾湾片整治工程，其中水闸5座，涵闸2座，南浔区七流圩南漾湾片整治工程位于湖州市南浔区和孚镇境内，为防洪节制闸工程。工程规模为闸室净宽 4.0m，闸门采用钢闸门，闸门高度 4.7m，启闭设备采用单吊点卷扬式启闭机QPQ-160(KN)。本图高程采用1985国家高程准基，单位以m计。坐标采用1954北京坐标系，单位以m计。其余未注明单位均以cm计。 二、施工准备 选择最佳开工时间 本工程设计防洪标准为20年一遇，设计洪水位3.46m（P=5%）,内港起（停）排水位1.9m，常水位1.20m，限制高水位2.20m。 1、抽调业务精干的测量专职人员、熟悉施工图纸，踏勘现场了解坐标点位置，并选用经过计量监督机构年检合格的测距仪、经纬仪、水准仪等测理器具，做好测量施工准备工作。 2、主体工程施工前由现场专职测量人根据监理工程师提供的基准点、基准线和水准点及其基本资料和数据，与监理人员共同校核其基准点（线）的测量精度，并按国家测绘标准和本工程施工精度要求，引至现场并设置场区的永久性控制坐标桩和水平基桩，永久性桩要加以保护，建立工程测量控制网。 四、临时围堰工程 由于太平月闸流水高程较低为6.0，低于巢湖近年来最低位, 太平月闸圩内地势较低，太平月闸是放水闸，只起灌溉作用。圩内是一大塘水位较低，所以圩内围堰顶高程较低，圩外巢湖侧水位较高，所以进出口段都必须打围堰（选用土围堰）。施工期间围堰亦作为施工便道。 1、围堰断面设计 本年十月份~第二年元月份水位一般在9.00~9.50左右，因考虑水位、风浪、安全等因素，外围堰顶高程设为10.50米，顶宽4.0米，内外边坡为1：4。外围堰迎水侧考虑风浪冲刷铺设一层花雨布，围堰顶外边用土袋打一道50cm高防浪墙，外围堰内侧坡角处用袋装石子铺设一道高1.0米、宽0.5米的反滤层。考虑内围堰没有风浪等因素，设围堰顶高
第五章 复习思考题 1.什么叫水闸？按水闸作用分有几类？按闸室结构形式如何分类？ 2.土基上的水闸由哪几部分组成？各起什么作用？ 3.闸孔型式有哪几种？各自优缺点及适用条件是什么？ 4.为什么水闸通常采用底流水跃消能？怎样选择消力池的形式？ 5.水闸有哪些辅助消能工？它们各自的形式和作用是什么？ 6.什么叫波状水跃？产生波状水跃的原因是什么？怎样防止波状水跃带来的危害？ 7.海漫的作用是什么？对它有什么要求？如何选择材料和确定其尺寸？ 8.闸基渗流有哪些危害性？ 9.什么叫地下轮廓线和闸基防渗长度？如何确定闸基防渗长度？ 10.闸基渗流的计算目的是什么？有哪些计算方法？各自精度和适用条件如何？ 11.改进阻力系数法认为任一流段的水头损失为，此式怎样推导来的？ 12.闸室是水闸的主体，它由哪几部分组成？各部分的主要作用是什么？ 13.试根据不同分类方法说明闸底板有哪些类型？ 14.胸墙有哪些形式？如何选择？ 15.对水闸闸室必须进行哪些情况下的稳定验算？各计算情况应包括哪些荷载？ 16.抗滑稳定安全系数若不满足《规范》的要求，有哪些改善稳定的措施？ 17.整体式平底板应力计算有倒置梁和弹性地基梁法，试述其适用情况。 18.整体式底板不平衡剪力是怎样产生的？ 19.水闸连接建筑物的作用是什么？ 20.水闸两岸连接建筑物有哪些布置形式？各自特点是什么？ 21.上下游翼墙有哪些结构形式？ 综合测试 1.水闸是 （A）挡水建筑物； （B）泄水建筑物； （C）即能挡水，又能泄水的水工建筑物； （D）输水建筑物。
2.节制闸（拦河闸）： （A）一般在洪水期，抬高上游水位，枯水期，下泄流量； （B）一般在洪水期，下泄流量，枯水期，抬高上游水位； （C）在洪水期和枯水期，都需要抬高上游水位； （D）在洪水期和枯水期，都下泄流量。 3.排水闸的作用： （A）排除内涝积水，抵挡外河洪水； （B）抵挡内涝积水，排除外河洪水； （C）排除内涝积水和外河洪水； （D）抵挡内涝积水和外河洪水。 4.带胸墙水闸 （A）适于挡水位低于引水水位或排水水位的情况； （B）适于引水位高于挡水水位或排水水位的情况； （C）适于引水位高于引水水位或挡水水位的情况； （D）适于挡水位高于引水水位或排水水位的情况。 5.底板高程确定的原则有： （A）拦河闸、冲砂闸的底板高程可低于河底； （B）进水闸底板高程在满足引水的条件下，可低些，用以挡砂； （C）排水闸的底板高程尽可能低些，用以排污； （D）小型水闸，在满足过流要求的前提下，可低些。 6.底流消能工程作用使过闸水流 （A）在闸下游消力池内产生一定淹没度的水跃； （B）在闸下游消力池内产生淹没式水跃； （C）在闸下游消力池内产生远离式水跃； （D）在闸下游消力池内产生临界水跃。 7.地下轮廓线是 （A）水闸闸底板和下游消力池等不透水部分和地基的接触线，即为防渗边界线； （B）水闸和地基的接触线，即为防渗边界线； （C）水闸上游铺盖和闸底板等透水部分和地基的接触线，即为防渗边界线； （D）水闸上游铺盖和闸底板等不透水部分和地基的接触线，即为防渗边界线。 8.分离式底板受力特点是： （A）闸室的闸墩及上部结构重量由底板传至地基； （B）闸室的闸墩及上部结构重量由闸墩底板传至地基；小底板仅承受自身重量及板上水重； （C）闸室的闸墩及上部结构重量由闸墩传至地基；小底板仅承受自身重量； （D）闸室的闸墩的结构重量由闸墩底板传至地基；小底板仅承受板上水重。 9.整体式底板不平衡剪力产生是因为： （A）闸底板在垂直水流方向，底板上部结构有突变，底板下地基反力分布呈连续分布； （B）闸底板在顺水流方向，底板上部结构呈连续分布，底板下地基反力分布有突变； （C）闸底板上部结构有突变，底板下地基反力分布呈直线分布； （D）闸底板在顺水流方向，底板上部结构有突变，底板下地基反力分布呈连续分布。 10.上游翼墙的功能是： （A）挡土、消除水流能量，与铺盖共同承担防渗的作用；
6闸坝结构布置 6.1闸室底板高程确定 底板高程与水闸承担的任务、泄流或引水流量、上下游水位及河床地质条件等因素有关。闸底板应置于较为坚实的土层上，并应尽量利用天然地基。在地基强度能够满足要求的条件下，底板高程定得高些，闸室宽度大，两岸连接建筑物相对较低。对于小型水闸，由于两岸建筑物在整个工程中所占比重较大，因而适当降低底板高程，常常是有利的。当然，底板高程也不能定的太低，否则，由于单宽流量加大，将会增加下游消能防冲的工程量，闸门增高，启闭设备的容量也随之增大。另外，基坑开挖也较困难。 选择底板高程前，首先要确定合适的最大过闸单宽流量。它取决于闸下游河渠的允许最大单宽流量。允许最大过闸单宽流量可按下游河床允许最大单宽流量的1.2~1.5倍确定。根据工程实践经验，一般在细粉质及淤泥河床上，单宽流量取5~10m3/（sm）；在砂壤土地基上取10~15m3/（sm）；在壤土地基上取15~20m3/（sm）；在黏土地基上取20~25m3/（sm）。下游水深较深，上下游水位差较小和闸后出流扩散条件较好时，宜选用较大值。 设计闸底板高程根据坝址原水面线高程及比降推算过来确定: H=1844.50m 整体式底板，闸墩与底板浇筑成整体即为整体式底板。其顺流向长度可根据闸身稳定和地基应力分布较均匀等条件来确定，同时应满足上层结构布置的需要。水头愈大，地基愈差，底板应愈长。初拟底板长度时，对于砂砾石、砂壤土地基可取（1.5~2.5）H，对于粘壤土地基可取（2.0~3.0）H，对于粘土地基可取（2.5~4.0）H，H为上下游最大水头差。底板厚度必须满足强度和刚度的要求。大中型水闸可取闸孔净宽的1/6~1/8，一般为1~2m，最薄不小于0.6m，底板内配置钢筋。底板混凝土强度等级应满足强度，抗渗及防冲要求，一般选用C15或C20。 根据底板构造要求，初拟底板长30m，底板厚拟为2.5m，砼强度等级C20。 6.2闸顶高程确定 挡水时,闸顶高程应不低于水闸正常蓄水位(或最高挡水位)加波浪计算高度与相应安全超高值之和;泄水时,闸顶高程不应低于设计洪水位(或校核洪水位)与相应安全超高值之和。闸顶高程计算见表5—4。
水利水电工程中水闸的设计及简析方法 发表时间：2018-12-13T11:31:27.523Z 来源：《防护工程》2018年第26期作者：卢松 [导读] 基于此，本文主要对水利水电工程中水闸的设计及方法进行了简要探讨，以供参考。 河北省水利水电勘测设计研究院天津 300250 摘要：在水利水电工程当中水库水闸设计较为关键，其作为水库抗洪、排涝、给水、灌溉等工作的重要基础设施，在设计过程中，需要结合具体的工程实际设计好水闸底板、闸墩、止水设施等。水利工程中的水闸工程结构复杂，在具体设计过程中仍旧存在一系列问题，只有了解并注意这些问题才能设计出合理、优质的水库水闸结构。基于此，本文主要对水利水电工程中水闸的设计及方法进行了简要探讨，以供参考。 关键词：水利水电工程；水闸设计；简析方法 引言 水利水电是可再生能源，对水利水电进行科学合理的应用，满足环保及可持续发展相关要求。水闸作为水利水电工程当中极为重要的构成环节，其设计水平的高低不但对工程整体质量具有直接影响，同时还和转换效率存在一定联系。因此，需加强水闸设计与方法研究。 1水利水电工程水闸主要类型 1.1进水闸 进水闸称为渠首闸，主要为农田提供灌溉水，或者为其他用户提供必要的供水，一般可以设置在水库、河道、湖岸、渠首等位置控制线路供水总量。 1.2节制闸 节制闸又可以称作拦河闸，一般用于水位、流量的调整，可以在枯水期通过开闭闸门抬升河道水位，以便为上游区域提供航运条件和取水条件，在丰水期通过开闭闸门控制河道总体流量，洪水期能够有效控制河道下泄总流量。 1.3排水闸 排水闸底板高程低、闸身高，能挡住较高的外河水位，将洼地积水排除，可以作为双向水头。在外河水位高度上升的时候，通过关闭排水闸可以避免外部河道的水倒灌进来；当河水退去后，可以将闸门打开排出渍水，多设置在江河沿岸。 1.4挡潮闸 挡潮闸具有较为丰富的功能，可以实现挡潮、蓄淡、排涝、泄洪的目的，并且能够向水系提供双向水头作用，当受到外部潮水影响的时候，挡潮闸可避免海水倒灌，还能抬高内河水位，实现蓄淡灌溉；在退潮时可进行排涝，在内河受涝期间具有重要作用，对于建有通航孔的挡潮闸，可以在平潮时期实现通航。 1.5分洪闸 分洪闸泄水能力高、分洪能力强，多建于江河适当地段一侧，若洪水较大，并到达相应的闸口位置时，可以通过开闸分泄，确保河道内的洪水不发生外泄，直接进入闸后蓄洪区、滞洪区、其他支流等分流区域，能够大大降低洪水对下游区域生产生活的影响。 2水利水电工程中水闸的设计及简析方法 2.1水闸选址 作为水利水电工程的重要环节的水闸的选址，它也是水利工程施工中非常重要的基础工程。对于水闸选址来说，其最佳的选址地点和方向，应该以地质相对较好的天然地基为基础的选址标准，充分的考虑水闸施工中和建成后运营的安全性。一般情况下，设计单位需要结合选址地点的气候条件等其他自然条件，对水闸的地质条件和水文条件等进行系统、细致的分析，一定要按照水闸的规范标准来确定水闸的位置。 2.2选择闸型 水利水电工程水闸设计过程中，技术人员对水闸的选择，应做到因地制宜，科学确定水闸形状。首先应考虑水闸的实用性、流线型，然后再研究水闸的美观程度。对水闸进行具体设计过程中，相关设计人员应结合工程场址进行统筹设计构思，充分、全面了解现场实际情况后，再对水闸型进行科学选择。 2.3水闸设计中闸室安全计算 闸室的安全稳定，有助于闸门的功能最大化，其作用十分重要。这需要对闸室进行相应计算。主要包括荷载组合、基础应力计算、抗滑稳定计算等。在计算荷载组合时，还应考虑不同组合的差异。基础应力的计算主要基于扭矩计算、正常运行下地基的应力等。抗滑稳定性的计算是在正常条件下计算总弯矩和总重量，以获得滑动阻力的稳定系数。 2.4闸门梁系的设计 水闸闸门的设计和合理运用是确保工程安全运行的重要因素。如果闸门设计和运用不当，那么就会产生集中水流或折冲水流等不良流态的现象，从而对水闸或者水坝的造成冲刷性的破坏。基于减小闸门运行过程中的振动的目的，设计单位在闸门的梁系设计时就充分考虑适当合理的改善水闸的闸门硬度和质量。在闸门主梁系上施工单位除了布置基础的底主梁外，也需要在上部主梁系的结构中采用等荷载设施的布置方式，因为其便于施工建筑。对于双腹板箱型的底主梁来说，由于闸门底部和流水闸的下游两侧会形成向下8°的偏角度，这样做的目的是使门底底主梁以下悬伸长度来减小底主梁荷载，也为了又可以完全满足底主梁到底止水的距离符合底缘施工和建设的标准，下游侧的水闸闸门梁系倾角设计为27.2°。基于改善水流流态的目的，在底主梁后翼缘与底次梁之间间会采用钢板进行密封作业。水平次梁采用槽钢，近似按等跨连续梁设计，槽钢肢尖向下，以防积水和积尘。 2.5防渗和排水设计 2.5.1防冲槽 水利水电工程中，防冲槽是在水闸护坦末端实施的加固措施，当水流经过护坦之后，因为护坦的作用导致水流速度和能量有所减少，
关闭闸门，可以拦洪、挡潮、蓄水抬高上游水位，以满足上游取水或通航的需要。开启闸门，可以泄洪、排涝、冲沙、取水或根据下游用水的需要调节流量。水闸在水利工程中的应用十分广泛，多建于河道、渠系、水库、湖泊及滨海地区 水闸，按其所承担的主要任务，可分为：节制闸、进水闸、冲沙闸、分洪闸、挡潮闸、排水闸等。按闸室的结构形式，可分为：开敞式、胸墙式和涵洞式（图1）。开敞式水闸当闸门全开时过闸水流通畅，适用于有泄洪、排冰、过木或排漂浮物等任务要求的水闸，节制闸、分洪闸常用这种形式。胸墙式水闸和涵洞式水闸，适用于闸上水位变幅较大或挡水位高于闸孔设计水位，即闸的孔径按低水位通过设计流量进行设计的情况。胸墙式的闸室结构与开敞式基本相同，为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸门挡水，挡潮闸、进水闸、泄水闸常用这种形式。如中国葛洲坝泄水闸采用12m×12m活动平板门胸墙，其下为12m×12m弧形工作门，以适应必要时宣泄大流量的需要。涵洞式水闸多用于穿堤引(排)水，闸室结构为封闭的涵洞，在进口或出口设闸门，洞顶填土与闸两侧堤顶平接即可作为路基而不需另设交通桥，排水闸多用这种形式 （1）节制闸： 调节上游水位，控制下泄流量的闸。（天然河道的节制闸称为拦河闸。渠道的节制闸利用闸门启闭，调节上游水位和下泄流量，以满足向下一级渠道分水或控制、截断水流的需要。节制闸常建在分水闸、泄水闸的稍下游，以利分水和泄水；或建在渡槽、倒虹吸管等的稍上游，以利控制输水流量和事故检修；并尽量与桥梁、跌水、陡坡等结合，以取得经济效益。渠系节制闸的过水宽度要与上、下游渠道宽度相适应，以利于连接。当采用轮灌时，节制闸上、下游渠道的设计流量相同，下游水位即为与设计流量相应的渠水位；当采用续灌时，节制闸上下游设计流量不同，水位需取相应流量的渠水位，但下游水位需计及下一级节制闸壅水的影响。渠道节制闸多用开敞式，闸槛高程宜与渠底相平，采用平底宽顶堰，闸下消能防冲工程都比较简单，始流状态可依靠护坦上置的消力墩扩散水流，撞击消能。上下游翼墙力求平顺，常采用扭曲面过渡，以减少水头损失。在平原圩区的河渠上，在短距离内设置两个节制闸，俗称套闸，分级挡水，可起简易船闸的作用，既可解决好内外的交通运输，又可起到防洪排涝和控制水位的作用。）（2）进水闸： 建在渠首，从河道、水库、湖泊引水并控制进水流量的水闸。 （3）冲沙闸： 利用河道或渠道水流冲排上游河段、渠系或上、下引航道内沉积的泥沙的水闸。 又称“冲刷闸”、“排沙闸”。利用河(渠)道水流冲排上游河段或渠系沉积的泥沙的水闸。又称排沙闸。建于多沙河流上的水利枢纽，为排除进水闸或节制闸前淤积的泥沙，常设冲沙闸，以利引水冲沙。冲沙闸一般布置于紧靠进水闸一侧的河道上，其轴线与进水闸的轴线成正交或斜交，斜夹角有时不大，与拦河闸（坝）并排横跨河道布置（见图）。在冲沙闸与节制闸（坝）接头处的上游设置导墙,导墙与冲沙闸上游一段河槽,形成沉沙槽。开启闸门，可将沉积在闸前的泥沙排至下游河道。洪水期，可利用冲沙闸兼泄部分洪水。也有将冲沙闸布置于进水闸的下方，用以正面冲沙。为减少泥沙进入引水渠，冲沙闸底槛高程要比进水闸底槛高程低一些。建于渠系上的冲沙闸，一般设于引水渠末端靠河侧，以便冲走引水渠中沉积的泥沙。对兼有泄洪任务的冲沙闸，一般采用开敞式。当闸上水位变幅较大，闸室较高时，为减少闸门高度，也可采用胸墙式。冲沙闸的运用，有连续冲沙和定期冲沙两种方式。当河道来水充足时，可同时开启进水闸和冲沙闸，将含沙量少的表层水引入渠道，含沙量多的底层水可经冲沙闸排至下游河道；当来水量不足时，可只开启进水闸引水，停止引水时再开冲沙闸
