电工理论基础知识（汇编）
一、应知应解定律、定义
1、欧姆定律：在一段不含电动势只有电阻的电路中，流过电阻R 的电流 I 与电
阻两端电压U 成正比，与电阻成反比，这个结论叫做部分电路欧姆定律，用公
式表示为 I=U/R 或 U=IR ，欧姆定律揭示了电路中的电压、电流和电阻三个基本
物理量之间的关系，实际应用中，只要知道其中任意两个量，就可以通过欧姆
定律计算出第三个量，需要特别提出，欧姆定律是电工学、电子学中最基本的
定律，也是最重要的定律，是维修电工必须熟练掌握的知识点，应用欧姆定律，
通过电压、电流、电阻三个物理量状态来分析电路，解决维修电工在实际操作
中遇到的问题，具有特别重要的指导意义。
2、电功：在负载两端接上电源，电场力使电荷移动形成电流，电场力做了功，
也叫电流做功，这就是电功。电流做功的过程就是电能转变成其他形式能量的
过程，例如电流通过灯泡将电能转换成光能、热能；电流通过电动机，将电能
转制成机械能等等。
如果负载电阻两端所加电压为U，在时间 t 内通过负载电阻的电量为Q，产
生的电流为 I，根据电压定义式 U=W/Q 则有 W=QU ，又因为 Q=It ，所以，W=UIt ，式中， U 的单位为伏（ V），I 的单位为安（ A），t 的单位为秒（ s），电功 W 的
单位为焦（ J）。
3、电功率：电流在单位时间内所做的功叫电功率。如果在时间t 内，电流通过
负载所做的功为W，则电功率P=W/t，若负载电阻值为R，加在其两端的电压
为U，通过的电流为 I，可得 P=UI=I 2R=U 2/R。式中， U 的单位为伏（ V ），I 的单
位为安（ A），R 的单位为欧（Ω），电功率 P 的单位为瓦（ W）。功率的单位还
有毫瓦（mW）和千瓦（kw ），它们之间的换算关系是1W=1000mW；1kW=1000W ，在电力工程中常用的电功率单位叫做度（kWh）,1 度等于 1 千瓦小时，即： 1 度
=1千瓦·小时××6J。
=1000W 3600s=3.610
4、焦耳 - 楞次定律。电流通过电阻时做功，电阻会发热，将电能转制成热能，
这种现象叫做电流的热效应。电流通过导体时产生的热量与电流的平方、导体
的电阻和通电时间成正比，这就是焦耳- 楞次定律，可用下式表示： Q=I2·R·t ，式中，电流的单位为安，电阻的单位为欧，时间的单位为秒，Q表示热量，单位为焦，实际应用中，热量Q用“卡”作单位，
1 焦=0.24 卡即： Q=0.24 I 2Rt （卡）。需要注意的是，焦耳 - 楞次定律只适用于纯电阻电路，即只适用电能全部转换热能的情况。
5、基尔霍夫第一定律：电路中任一流入节点电流必等于流出节点的电流。其中，节点指三条或三条以上支路的连接点。
6、基尔霍夫第二定律：又称回路电压定律，电路中任一回路各段电压的代数和
恒等于零。即沿一任回路所升高的电位总和必等于沿此回路降低的电位总和。
7、电磁感应：在一定条件下，利用磁场产生电流的现象称为电磁感应，电磁感
应现象中产生的电动势称为感应电动势，产生的电流称为感生电流。
8、交流电：大小和方向都随时间作周期性变化的电流或电压叫做交流电。可分
为正弦交流电和非正弦交流电，
9、正弦交流电：电流或电压随时间按正弦规律变化的交流电。按相数可分为单
相正弦交流电和三相正弦交流电。交流电变化一周所用的时间称为周期，用字
母Τ表示，单位是秒（s），交流电每秒内变化的周期叫做频率，用字母?表示，单位为赫兹（ Hz），简称赫。周期与频率的关系为：Τ=1/ ?，我国交流供电的标
准频率为 50Hz，称为工频。
10、交流电的功率 : 交流电在某一时刻，电路上所消耗的电功率称作瞬时功率，
在实际应用中，瞬时功率在一周期内的平均值，称为平均功率，也叫有功功率，
用大写字母 P 表示，公式 P=UI；无功功率是指在纯电感电路或纯电容电路中，
其电能和磁场能周期性转换的最大速率用无功功率来表示，用字母Q 表示无功功率，单位是乏尔，简称乏，用符号Var 表示。
11、功率因数：通常，正弦交流电的有功功率P 用下式表示 P=UIcosφ，功率因数 cosφ为电路中有功功率与视在功率的比值。
12、三相正弦交流电：是由三个单相正弦交流电按一定方式进行的组合，这三
个单相正弦交流电的频率相同，最大值相等，相位互差120 度。
13、星形连接：将三相单个绕组的末端X、Y、Z 连接在一起，成为一点，该点叫中点或零点，用“ O”表示。由这一点及A、B、C三个始端向外引出连接线，这种连接方式叫做星形连接，用符号“Y”表示。绕组连成星形时，可以输出两种电压，相线与中线之间的电压称为相电压，而相线之间的电压叫做线电压。
14、三角形连接：将三相绕组中的一个绕组的末端与相邻另一绕组的始端依次
相连，就构成一个三角形的闭合回路。从三个连接点A、B、C 引出三根相线向外送电，这种连接方式叫做三角形连接，用符号“△”表示。
二、工具、材料及元件
15、试电笔：简称电表，用于检查低压线路和电气设备是否带电。（1）使用前要在有电的电源上检查试电笔氖管能否发光，正常后方可使用；（ 2）应遮光检测；（3）试电笔尖只能承受很小扭矩。
16、高压验电器：又称高压测电器，用来检查高压供电线路是否有电。（1）使
用前试测验电器正常方可使用（2）使用时不得超过护环（3）检测时操作人员必须戴符合耐压要求的绝缘手套，身旁要有人监护，不可一人单独操作，人体
与带电体应保持足够安全距离，检测10KV电压时安全距离为0.7 米以上（ 4）检测时，验电器应逐渐靠近被测线路，不得与线路直接接触（5）气候条件差及湿度较大时不得使用，以防发生危险。
17、绝缘材料：又称是介质，它在外加电压的作用下，只有微小的电流通过，
即常说的不导电物质。按其形态可分为气体绝缘材料、液体绝缘材料、固体绝
缘材料三大类，绝缘品质主要从耐热性、绝缘强度、机械性能进行选择。
18、断路器：可以自动切断故障线路的保护电器。即当线路发生短路、过载、
失压等不正常现象时，能自动切断电路，保护电路和用电设备的安全。根据其
结构和功能分为小型及家用断路器、塑壳式断路器、万能式断路器和漏电保护
断路器四类。
19、低压熔断器：是一种简单而且有效的保护电器，熔断器串联在电路中，当
电路或电器设备发生过载和短路故障时，有很大的过载和短路电流通过熔断器，
使熔断器的熔体迅速熔断，切断电源，从而起到保护线路及电器设备的作用。20、主令电器：用来接通和切断控制电路，以发布指令或信号，达到对电力传
动系统的控制或实现程序控制。常见的有按钮开关、万能转换开关、主令控制
器、位置开关及信号灯等。
21、交流接触器：接触器是电气控制设备中的主要电器，它是利用电磁机构代
替手动操作的一种自动开关，利用接触器可以实现各种自动控制。根据通过接
触器主触点电流的种类，分为交流接触器和直流接触器。
22、继电器：根据电学量（电压、电流）或其他物理量（如温度、时间、转速、
压力）的变化，接通或断开控制电路的一种自动电器，用于控制小电流电路，可
以在电量的作用下实现电路的通、断，也可以在非电量如温度、压力的作用下实
现对电路的控制。常见的有电磁式电流继电器、电压继电器、中间继电器、热继
电器、时间继电器和速度继电器。
23、万用表：以测量电流、电压和电阻为主，习惯称三用表，按其测量指示分
指针式和数字式。（使用方法参照学习《维修电工技术（第三版）》146-149页）。
24、摇表：用来测量大电阻值和绝缘电阻，它的标尺单位是“兆欧”用“MΩ”表示，也称兆殴表或高阻表。（使用方法参照学习《维修电工技术（第三版）》
151页）。
25、电度表：用来测量某一段时间内用电负载所消耗电能的仪表，电能以千瓦
小时为单位，所以电度表又叫“千瓦时表”，平时 1 度电就是 1 千瓦时间的电能。
按结构及工作原理分为电解式、电子数字式和电气机械式三大类。
26、变压器：具有变压、变流和变阻抗等多种功能，按用途分电力输送和分配
电力变压器；提供不同电压的电源变压器；实验用调压变压器，测量用特殊变
压器，按相数分为单相和三相变压器。
27、电流互感器：将大电流变成小电流，以实现电力系统对大电流的测量。电
流互感器的额定电流值应大于被测电流值，运行中副绕组不得开路。
28、电压互感器：实际上是一个降压变压器，将高电压变成低电压，以实现电
力系统对高电压的测量。其额定电压大于被测电路额定电压，副绕组不得短路。29、三相异步电动机：主要由定子和转子两大部分组成，根据电磁感应和磁场
对载流导体产生电磁力的作用，实现电能和机械能的转换。可通过改变电源频
率、定子绕组的磁极对数、转差率、电磁来实现电动机调速。
电工基础知识大全 电工基础知识大全电工识图口诀巧记忆 一，通用部分 1，什麽叫电路？ 电流所经过的路径叫电路。电路的组成一般由电源，负载和连接部分（导线，开关，熔断器）等组成。 2，什麽叫电源？ 电源是一种将非电能转换成电能的装置。 3，什麽叫负载？ 负载是取用电能的装置，也就是用电设备。 连接部分是用来连接电源与负载，构成电流通路的中间环节，是用来输送，分配和控制电能的。 4，电流的基本概念是什麽？ 电荷有规则的定向流动，就形成电流，习惯上规定正电荷移动的方向为电流的实际方向。电流方向不变的电路称为直流电路。 单位时间内通过导体任一横截面的电量叫电流（强度），用符号I 表示。 电流（强度）的单位是安培（A），大电流单位常用千安（KA）表示，小电流单位常用毫安（mA）,微安(μA)表示。 1KA=1000A 1A=1000 mA 1 mA=1000μA
5，电压的基本性质？ 1）两点间的电压具有惟一确定的数值。 2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。 3）电压有正，负之分，它与标志的参考电压方向有关。 4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。 电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。 1KV=1000V 1V=1000 mV 1mV=1000μV 6，电阻的概念是什麽？ 导体对电流起阻碍作用的能力称为电阻，用符号R表示，当电压为1伏，电流为1安时，导体的电阻即为1欧姆（Ω），常用的单位千欧（KΩ），兆欧（MΩ）。 1MΩ=1000KΩ 1KΩ=1000Ω 7，什麽是部分电路的欧姆定律？ 流过电路的电流与电路两端的电压成正比，而与该电路的电阻成反比，这个关系叫做欧姆定律。用公式表示为：I=U/R 式中：I——电流（A）；U——电压（V）；R——电阻（Ω）。 部分电路的欧姆定律反映了部分电路中电压，电流和电阻的相互关系，它是分析和计算部分电路的主要依据。 8，什麽是全电路的欧姆定律？

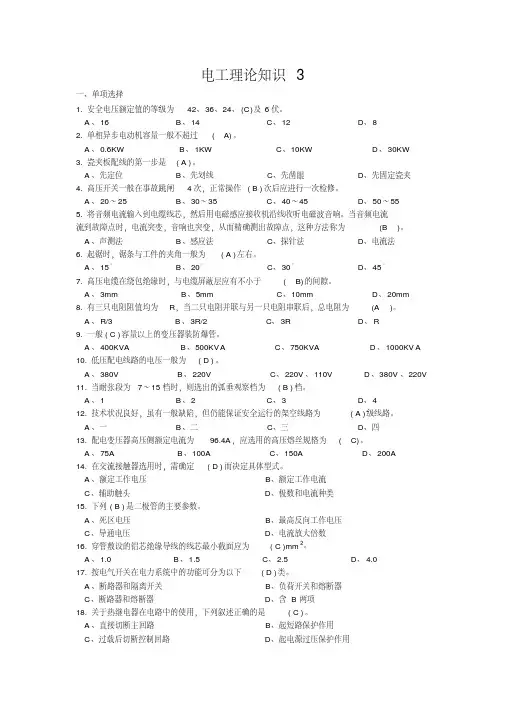

电工理论知识3 一、单项选择 1. 安全电压额定值的等级为42、36、24、(C )及6伏。 A、16 B、14 C、12 D、8 2. 单相异步电动机容量一般不超过( A)。 A、0.6KW B、1KW C、10KW D、30KW 3. 瓷夹板配线的第一步是( A )。 A、先定位 B、先划线 C、先凿眼 D、先固定瓷夹 4. 高压开关一般在事故跳闸4次，正常操作( B )次后应进行一次检修。 A、20～25 B、30～35 C、40～45 D、50～55 5. 将音频电流输入到电缆线芯，然后用电磁感应接收机沿线收听电磁波音响。当音频电流流到故障点时，电流突变，音响也突变，从而精确测出故障点，这种方法称为(B )。 A、声测法 B、感应法 C、探针法 D、电流法 6. 起锯时，锯条与工件的夹角一般为( A )左右。 A、15° B、20° C、30° D、45° 7. 高压电缆在绕包绝缘时，与电缆屏蔽层应有不小于( B)的间隙。 A、3mm B、5mm C、10mm D、20mm 8. 有三只电阻阻值均为R，当二只电阻并联与另一只电阻串联后，总电阻为(A )。 A、R/3 B、3R/2 C、3R D、R 9. 一般( C )容量以上的变压器装防爆管。 A、400KVA B、500KV A C、750KVA D、1000KV A 10. 低压配电线路的电压一般为( D )。 A、380V B、220V C、220V、110V D、380V、220V 11. 当耐张段为7～15档时，则选出的弧垂观察档为( B )档。 A、1 B、2 C、3 D、4 12. 技术状况良好，虽有一般缺陷，但仍能保证安全运行的架空线路为( A )级线路。 A、一 B、二 C、三 D、四 13. 配电变压器高压侧额定电流为96.4A，应选用的高压熔丝规格为( C)。 A、75A B、100A C、150A D、200A 14. 在交流接触器选用时，需确定( D )而决定具体型式。 A、额定工作电压 B、额定工作电流 C、辅助触头 D、极数和电流种类 15. 下列( B )是二极管的主要参数。 A、死区电压 B、最高反向工作电压 C、导通电压 D、电流放大倍数 16. 穿管敷设的铝芯绝缘导线的线芯最小截面应为( C )mm2。 A、1.0 B、1.5 C、2.5 D、4.0 17. 按电气开关在电力系统中的功能可分为以下( D )类。 A、断路器和隔离开关 B、负荷开关和熔断器 C、断路器和熔断器 D、含B两项 18. 关于热继电器在电路中的使用，下列叙述正确的是( C )。 A、直接切断主回路 B、起短路保护作用 C、过载后切断控制回路 D、起电源过压保护作用
