附录一低频信号发生器的使用说明
一．概述
AS1033型低频信号发生器采用了中央处理器控制面板的操作方式，具有良好的人机界面。输出正弦波信号频率从2Hz～2MHz连续可调，输出正弦波信号幅度从0.5mV～5V连续可调，并设有TTL输出方波功能，频率从2Hz～2MHz连续可调，占空比从20％～80％连续可调。
面板显示清晰明了，操作简单方便，输出频率调节可采用频率段调节（轻触开关粗调）和数码开关调节（段内细调）二种，其中数码开关调节又分快调和慢调两种，五位数码管直接显示频率，输出幅度调节采用轻触粗调（20dB、40dB、60dB）和电位器细调（20dB）以内，三位数码管直接显示输出电压有效值或衰减电平。
中央处理器控制整机各部分，并采用了数/模、模/数转换电路，应用数码开关作为频率调节输入。振荡电路采用压控振荡与稳幅放大相结合，具有良好的稳幅特性。电路中还加入输出保护、TTL输出、方波占空比可调电路等。
二．技术特性
1．频率范围：2Hz～2MHz，共分五个频段
第一频段：2Hz～30Hz
第二频段：30Hz～450Hz
第三频段：450Hz～7kHz
第四频段：7kHz～100kHz
第五频段：100kHz～2MHz
2．正弦波输出特性
(1)输出电压幅度（有效值）：0.5mV～5V
(2)幅频率特性：≤±0.3dB
(3)失真度：2Hz～200kHz≤0.1％，200kHz～2MHz，谐波分量≤－46dB
3．方波输出特性
⑴最大输出电压（空截，中心电平为0）：14Vp-p
⑵占空比（连续可调）：20％～80％
⑶逻辑电平输出：TTL电平，上升、下降沿≤25ns
4．输出电抗：600Ω
5．频率显示准确度：1×10－4±1个字
6．正常工作条件
⑴环境温度：0～40℃
⑵相对湿度：＜90％（40℃）
⑶大气压：86～106kpa
⑷电源电压：220±22V，50±2.5Hz
7．消耗功率：＜10W
三．面板及操作说明
1.整机电源开关（POWER）
按下此键，接通电源，同时面板上指示灯亮。
2.频段选择手动按钮
每按一次，转换一个频段，指示灯上移一格。
3.频段指示灯
显示当前输出信号频段。
4.输出信号频率调谐开关（FREQ）
此旋钮为数码开关，转动此旋钮，频率会跟着自动换档。
5.频率调节快慢指示灯
6.频率调节快慢选择
每按此键一次，快与慢转换一次，频率调节快慢指示灯5亮为快档（FAST），否则为慢档。
7.输出波选择
每按此键一次，在正弦波、方波和脉冲波之间转换，指示灯同时切换指示。
8.方波占空比调节（DUTY）
调节方波占空比，20％～80%
9.输出幅度粗调（增加）
每按一次此键，增加衰减量20dB。
10.输出幅度调节电位器（AMPLFINE）
此旋钮按顺时针方向旋转，输出幅度加大，反之，则减小。总幅度为20dB。
11.输出幅度粗调（减小）
每按此键一次，减小衰减量20dB
12.逻辑电平输出端（TTL）
单独的逻辑电平、方波输出端
13.输出端（OUT）
正弦波信号输出端，输出电抗600Ω
14.输出电压幅度/衰减电平显示选择
每按此键一次，显示输出电压幅度与衰减电平之间转换一次。
15.输出幅度单位指示
指示当前显幅度的单位是dBv、mV或V。
16.输出幅度/衰减电平显示数码管
三位数码管显示输出幅度/衰减电平有效数字。
17.输出波形选择指示灯
指示当前输出波类型
18.频率单位显示
显示Hz或kHz。
19.输出频率显示数码管
五位数码显示频率有效数字。
面板图
四．使用方法
1．准备
将电源线接入200V/500Hz电源，接通电源，预热15分钟。
2．使用
⑴频率调谐
首先按频段选择手动按钮2，粗调频段，然后转动频率调谐开关5细调频率，观察输出频率显示数码管4达到所需频率。
⑵输出电压调节
首先根据使用要求输出电压有效值或输出衰减电平按一次输出电压幅度/衰减电平显示选择按钮8，选择显示电压幅度或衰减电平。
然后按11、或13输出粗调按钮粗调，最后转动输出幅度调节电位器9细调，观察输出显示数码管10达到所需电压幅度或衰减电平。
⑶方波输出
使用逻辑电平输出端（TTL）17，调节占空比电位器18，用示波器观察输出方波波形，直至达到所需方波。
五．注意事项
1．使用前请先仔细阅读使用说明。
2．开机预热15～30分钟，方能进入稳定工作状态。
3．输出小信号时，连接线不宜太长，否则影响输出信号的幅频特性。
4．使用时应避免剧烈振动、高温和强磁场。
2
1
34

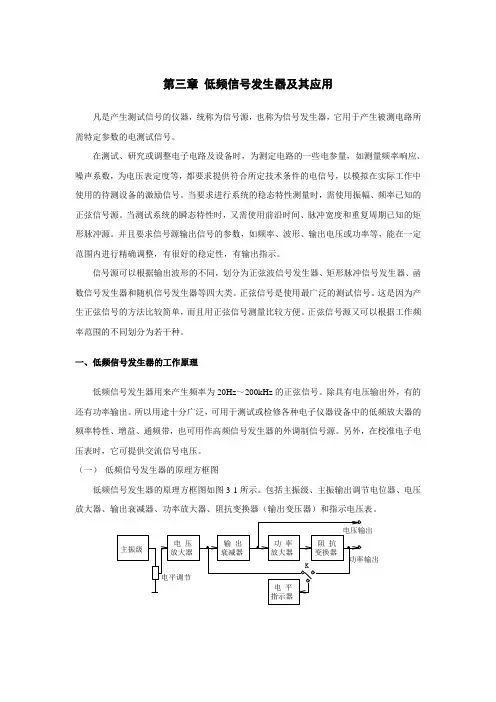

1 研究的目的及其意义 随着电子测量及其他部门对各类信号发生器的广泛需求及电子技术的迅速发展，促使信号发生器种类增多，性能提高。尤其随着70年代微处理器的出现，更促使信号发生器向着自动化、智能化方向发展。现在，信号发生器带有微处理器，因而具备了自校、自检、自动故障诊断和自动波形形成和修正等功能，可以和控制计算机及其他测量仪器一起方便的构成自动测试系统。当前信号发生器总的趋势是向着宽频率覆盖、低功耗、高频率、精度、多功能、自动化和智能化方向发展。在科学研究、工程教育及生产实践中，如工业过程控制、教学实验、机械振动试验、动态分析、材料试验、生物医学等领域，常常需要用到低频信号发生器。而在我们日常生活中，以及一些科学研究中，锯齿波和正弦波、矩形波信号是常用的基本测试信号。譬如在示波器、电视机等仪器中，为了使电子按照一定规律运动，以利用荧光屏显示图像，常用到锯齿波产生器作为时基电路。信号发生器作为一种通用的电子仪器，在生产、科研、测控、通讯等领域都得到了广泛的应用。但市面上能看到的仪器在频率精度、带宽、波形种类及程控方面都已不能满足许多方面实际应用的需求。加之各类功能的半导体集成芯片的快速生产，都使我们研制一种低功耗、宽频带，能产生多种波形并具有程控等低频的信号发生器成为可能。 便携式和智能化越来越成为仪器的基本要求，对传统仪器的数字化，智能化，集成化也就明显得尤为重要。平时常用信号源产生正弦波，方波，三角波等常见波形作为待测系统的输入，测试系统的性能。单在某些场合，我们需要特殊波形对系统进行测试，这是传统的模拟信号发生器和数字信号发生器很难胜任的。利用单片机，设计合适的人机交互界面，使用户能够通过手动的设定，设置所需波形。该设计课题的研究和制作全面说明对低频信号发生系统要有一个全面的了解、对低频信号的发生原理要理解掌握，以及低频信号发生器工作流程：波形的设定，D/A 转换，显示和各模块的连接通信等各个部分要熟练联接调试，能够正确的了解常规芯片的使用方法、掌握简单信号发生器应用系统软硬件的设计方法，进一步锻炼了我们在信号处理方面的实际工作能力。 2 国内外研究现状 在 70 年代前，信号发生器主要有两类：正弦波和脉冲波，而函数发生器介于两类之间，能够提供正弦波、余弦波、方波、三角波、上弦波等几种常用标准波形，产生其它波形时，需要采用较复杂的电路和机电结合的方法。这个时期的波形发生器多采用模拟电子技术，而且模拟器件构成的电路存在着尺寸大、价格贵、功耗大等缺点，并且要产生较为复杂的信
信号发生器 本人介绍一下信号发生器的使用和操作步骤. 1、信号发生器参数性能 频率范围：0.2Hz ~2MHz 粗调、微调旋钮 正弦波, 三角波, 方波, TTL 脉波 0.5" 大型 LED 显示器 可调 DC offset 电位 输出过载保护 信号发生器/信号源的技术指标: 波形正弦波, 三角波, 方波, Ramp 与脉波输出 振幅>20Vp-p (open circuit)； >10Vp-p (加 50Ω负载) 阻抗50Ω+10% 衰减器-20dB+1.0dB (at 1kHz) DC 飘移<-10V ~ >+10V, (<-5V ~ >+5V 加 50Ω负载) 周期控制 1 : 1 to 10 : 1 continuously rating 显示幕4位LED显示幕 频率范围0.2Hz to2MHz(共 7 档) 频率控制Separate coarse and fine tuning 失真< 1% 0.2Hz ~ 20kHz , < 2% 20kHz ~ 200kHz 频率响应< 0.2dB 0.2Hz ~100kHz； < 1dB100kHz~2MHz 线性98% 0.2Hz ~100kHz； 95%100kHz~2MHz

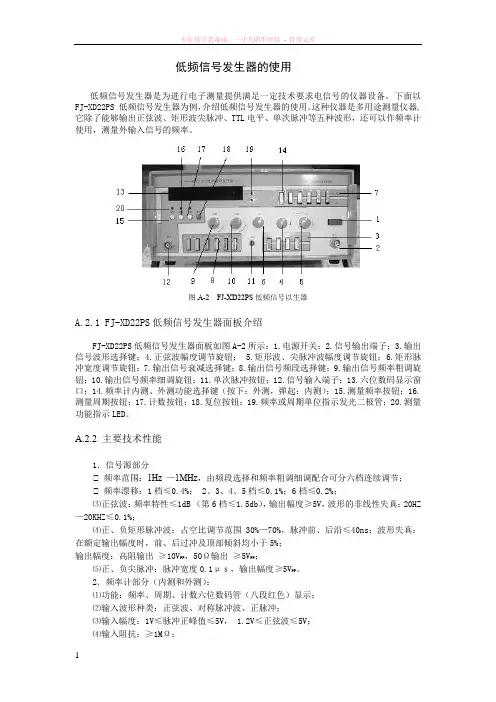

对称性<2% 0.2Hz ~100kHz 上升/下降时间<120nS 位准4Vp-p±1Vp-p ~ 14.5Vp-p±0.5Vp-p 可调 上升/下降时间<120nS 位准>3Vpp 上升/下降时间<30nS 输入电压约 0V~10V ±1V input for 10 : 1 frequency ratio 输入阻抗10kΩ (±10%) 交流 100V/120V/220V/230V ±10%, 50/60Hz 电源线× 1, 操作手册× 1, 测试线 GTL-101 × 1 230(宽) × 95(高) × 280(长) mm,约 2.1 公斤 信号发生器是为进行电子测量提供满足一定技术要求电信号的仪器设备。这种仪器是多用途测量仪器,它除了能够输出正弦波、矩形波尖脉冲、TTL电平、单次脉冲等五种波形，还可以作频率计使用，测量外输入信号的频率 1．信号发生器面板： （1）电源开关； （2）信号输出端子； （3）输出信号波形选择；

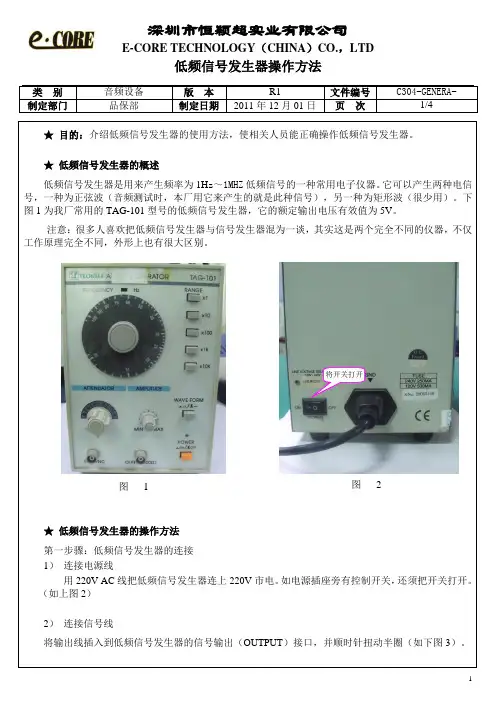

低频信号发生器的操作方法 第一步骤：低频信号发生器的连接 连接电源线 用220V AC 线把低频信号发生器连上市电。如电源插座旁有控制开关，还须把开关打开。（如上图2） 连接信号线 将输出线插入到低频信号发生器的信号输出（OUTPUT ）接口，并顺时针扭动半圈（如下图3）。图 1 图 2 将开关打开
