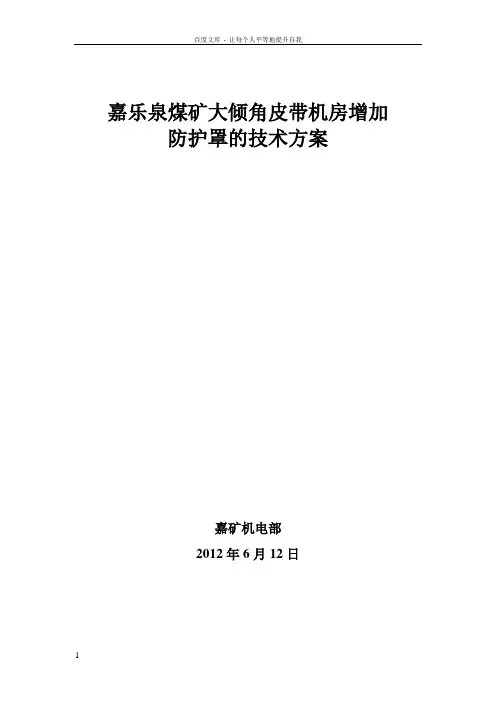

嘉乐泉煤矿大倾角皮带机房增加防护罩的技术方案
嘉矿机电部
2012年6月12日
嘉乐泉煤矿
大倾角皮带机房增加防护罩的技术方案为进一步加强我矿机电设备的管理，确保设备的安全可靠运行，依据《煤矿安全规程》（2011版）、《机械设备防护罩安全要求》（GB8196-1987）、《煤矿安全质量标准化标准及考核评级办法》等相关要求，需对我矿大倾角皮带机房各外露联轴装置、传动部位安装防护装置。具体方案如下。一、组织机构：
施工单位：运输队
协助单位：调度室、机电部
监督单位：安监处
二、技术要求：
1、防护罩要按要求制作合理，使人体不能直接进入危险区域；
2、防护罩要有足够的强度和刚度，采用金属材料制作；
3、防护罩要求采用封闭、固定式结构；
4、防护罩表面应光滑无毛刺和尖锐棱角；
5、防护罩不应影响视线和正常操作，应便于设备的检查和维修；
6、防护罩整体涂为红色。
三、施工前的准备工作：
1、施工单位技术人员根据现场实际情况绘制各防护罩
图纸；
2、施工单位按照防护罩图纸及防护罩的技术要求，进行
制作。
3、施工单位把施工前的材料、工具准备齐全。
四、施工内容：
1、施工单位把防护罩运至安装地点，采用吊链把防护罩吊起安装在各使用部位；
2、在防护罩底座下部打膨胀螺栓，通过利用膨胀螺栓与防护罩底座进行连接固定；
3、大倾角皮带机各防护罩安装完毕后，应对防护罩的安装情况进行验收，看是否符合防护罩的使用技术要求，验收合格后，方可投入使用。
五、施工注意事项：
1、开工前施工单位要向全体施工人员贯彻施工方案及措施，交代施工的要求，达到人人心中有数，且熟悉施工过程，操作方法及质量标准，施工人员签字认可后方可开工。
2、所有施工设施、工具，在开工前由安监处、施工单位进行一次详细的检查，经检查发现有问题的工具、材料不得投入使用。
3、参加施工人员必须服从统一指挥，精力集中，坚守岗位，遵守岗位操作规程。
4、起吊时必须有二人或二人以上方可进行操作，确认一
人指挥和对整个过程的安全确认负责。
5、施工场地在施工期间禁止非工作人员进入，以免发生意外。
6、施工过程中，严格遵守《煤矿安全规程》中的有关规定，不得麻痹大意，杜绝事故的发生。
