工程现场临时用电负荷计算实例
一、用电负荷计算：
现场用电设备：
1、卷扬机3台（7.5KW）22.5KW
2、砂浆机3台（3KW）9KW
3、加压泵1台（5.5KW） 5.5KW
4、介木机4台（3KW）12KW
5、振动器3台（1.1KW） 3.3KW
6、电焊机1台（25.5KW）25.5KW
7、镝灯4支（3.5KW）14KW
8、碘钨灯10支（1KW）10KW
9、其他用电10（KW）10KW
10、生活用电10（KW）10KW 施工现场用电设备的kx、cos、tg
1、卷扬机kx=0.3 cosφ=0.7 tgφ=1.02
2、砂浆机kx=0.7 cosφ=0.68 tgφ=0.62
3、加压泵kx=0.5 cosφ=0.8 tgφ=0.75
4、介木机kx=0.7 cosφ=0.75 tgφ=0.88
5、振动器kx=0.65 cosφ=0.65 tgφ=1.17
6、电焊机kx=0.45 cosφ=0.87 tgφ=0.57
7、镝灯kx=1
8、碘钨灯kx=1
9、其他用电kx=1
10、生活用电kx=1
有功荷载计算：
1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw
2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw
3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw
4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw
5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw
6、电焊机Pj6=Pj×kx=25.5kw×0.45=11.48kw
7、镝灯Pj7=Pj×kx=14kw×1=14kw
8、碘钨灯Pj8=Pj×kx=10kw×1=10kw
9、其他用电Pj9=Pj×kx=10kw×1=10kw
10、生活用电Pj10=Pj×kx=10kw×1=10kw
无功荷载计算：
1、卷扬机Qj1=Pj1×tgφ=6.75kw×1.02=6.89 KVAR
2、砂浆机Qj2=Pj2×tgφ=6.3kw×0.62=3.91 KVAR
3、加压泵Qj3=Pj3×tgφ=2.75kw×0.75=2.06 KVAR
4、介木机Qj4=Pj4×tgφ=8.4kw×0.88=7.39 KVAR
5、振动器Qj5=Pj5×tgφ=2.15kw×1.17=2.51 KVAR
6、电焊机Qj6=Pj6×tgφ=11.48kw×0.57=6.54 KVAR
7、镝灯Qj7=Pj7×tgφ=14kw×1.52=21.28 KVAR
总有功计算，取同期系数kp=0.8
P总=kp×(6.75+6.3+2.75+8.4+2.15+11.48+14+10+10+10) ×0.8=65.46KW
总无功计算，取同期系数kp=0.8
P总=kQ×(6.89+3.91+2.06+7.39+2.51+6.54+21.28) ×0.8
=40.46KW
现在功率：
Sj= P总2+ P总2=65.462+40.462=76.95KVA
说明：
1、按照《建设工程施工现场供用电安全规范》的规定采用专用保护零线的TN-S
接零保护，采用三相五线制供电。
2、所有机械、工地配电房以及各线路的终端，必须就近重复接地，且与建筑物
防雷网地极牢固连接。
3、所有电线、电缆均用街码瓷瓶敷设，电线电缆不得用裸金属线绑扎。
4、水平架设的高度必须符合本地区安全技术规范要求，凡汽车通道的跨越线路
无法按高度架设时，应采用钢管埋地敷设，深度应不小于50cm。
5、配电房应配备干粉灭火器不少于3个，单相用电设备的使用应考虑相间平衡。
6、现场地面安装外供水Φ50消防龙头4个，清水泵输出至首层安装Φ50消防龙
头一个，以上楼层每层安装消防龙头一个。
二、用电安全措施
1、施工用电设备必须按规定接地接零，并装有二级防漏电保护开关，电工必须持证上岗，并经常进行全部电器设备的安全检查，现场电线线路采用三相五线制，并有保护接零专用线，架空电线净空高6m以上，开关箱安放高1.5m以上，一切非电工人员一律不得移动及拆装场地内电器设备。每天开工前须先检查防漏电开关有无失灵。
2、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台用电设备（含插座）。
3、开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离，及开关箱内必须装置漏电保护器。
4、配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器。
5、配电箱和开关箱的金属箱体及所有用电设备的金属外壳等必须接地作保护。箱体门要完好无损，并能加锁，及要有防雨、防尘的保护措施，有危险标志。配电箱、开关箱统一编号由持证专职电工管理。
6、施工现场每月应进行用电设备及接地电阻测量并做好记录。
7、施工机械操作人员在开动机械前要进行机械设备的安全状况检查，检查机械的油、水、钢井架、钢丝绳等是否符合安全要求才能开机。发现问题应及时排除，重大问题及时上报单位领导及公司主管部门，确保安全生产。
8、机械操作人员在开机操作时精神要集中，不能与闲人交头接耳，并且不得随意离开工作岗位或将机械交给未经培训和无操作证的人员操作。
9、机械设备应按其技术性能的要求正确使用，缺少安全装置或安全装置已失灵的机械设备不得使用。
10、钢井架、砼输送泵、振动器、高压水泵、抽水机等机具均要认真定期进行检查和保养、润滑、紧固、调整及防腐工作，确保机械设备及附属装置、随机工具的整洁，完好齐全。
11、必须严格执行机械安全操作规程，对违章指挥作业或工作条件不好及有损坏机械设备或人身安全时，操作人员有权拒绝操作。
临时用电施工组织设计及用电安全技术 一.工程概况 该外线工程主电源由甲方提供，并空架至所需位置，线路要用TN-S系统三相五线制，各支线采用线及五芯电缆架设，所有办公室内照明用电采用220V，工棚照明用电采用36V，并穿管敷设，空架采用木质8m杆，杆距根据实际情况而定。施工现地平整道路通畅，为施工提供了良好的工作环境，各类材料、工具齐全，运输方便，能够保证材料的及时供给、施工人员充足、技术条件成熟、与甲方的工作得到充分的协调，有利于工作的开展。 根据土建施工图，并结合现场情况确定了钢筋、木模板等用电设施场地，现场施工条例好。 二.施工部署 1.施工依据及任务 该工程电施现场根据，（JGJ46-88）设计，为保障现场施工临时用电的安全，加强施工用电管理。决定采用三路主线，线径小，架设方便，分别为OA、OB、OC三段的临时线路及各用电设施的电箱及照明安装。 2.施工组织机构 为了确保组织规范安装、安全如期完成，由现场指挥部全面综合管理。公司有关部门和负责人定期到施工现场检查指导、监控和布置落定工作。为了便于工程施工快而不乱、管理有条序，现场施工负责人和单位工程的负责人实和行岗位责任制，加强各施工单位之间交叉作业的协调，确保工程达到标准和按计划完成
3.施工安排及进度 为了保证工程质量，施工人员持证上岗分为①定位挖坑；②安装瓷瓶、立杆； ③放线绑扎；④电箱制作四个小组，为了配合好土建施工用电，从施工图及现场的实际情况，工作中可根据实际情况进行穿插作业，确保土建施工及时用电。 4.架设操作时应注意的主要技术及安全问题： ①每档距内每条线不得有二个或二个以上的结头。并联接牢固； ②对易损坏电线、电缆处采取防护措施； ③在每转角杆及终端杆设制拉线； ④埋杆牢固； ⑤上杆时应使用安全带； ⑥如雨天施工应采取防滑措施或暂停施工； ⑦完工后认真检查保护接零及接地情况； 5.临电施工主要工具。 ①测量接地摇表； ②紧线钳； ③手电钻； ④电工常用工具。 三.各支路配电导线截面的选择： 按允许电流损失计算导线截S（mm2） 功率因数COSΦ=0.86、效率η=0.81、系数K、0.7
施工用电负荷计算 建筑施工现场用电负荷计算时，应考虑：建筑工程及设备安装工程的工作量及施工进度；各阶段投入的用电设备需要的数量；要有充分的预计，用电设备的施工现场的布置情况合理电源的远近；施工现场大大小小的用电设备的容量进行统计。在这些已经掌握的情况下，就可以计算了。 通过对施工用电设备的总负荷计算，依据计算的结果选择变压器的容量及相适应电气配件；对分路电流的计算，确定线路导线的规格、型号；通过对各用电设备组的电流计算，确定分配电箱电源开关的容量及熔断丝的规格、电源线的型号、规格。 对高压用电的施工现场一般用电量较大，在计算它的总用电量时，可以把各用电设备进行分类、分组进行计算，然后相加。 1、在计算施工现场诸多的用电设备时，对各类施工机械的运行、工作特点都要充分考虑进去： （1）有许多用电设备不可能同时运行，如卷扬机、电焊机等； （2）各用电设备不可能同时满载运行，如塔式起重机它不可能同时起吊相同重量的物品； （3）施工机械的种类不同、其运行的特点也不相同，施工现场为高层建筑提供水源的水泵一般就要连续运转，而龙门架与井架却是反复短时间停停开开； （4）各用电设备在运行过程中，都不同程度存在功率的损耗致使设备效率下降； （5）现场配电线路，在输送功率同时也会产生线路功率的损耗，线路越长损耗越大。对线路功率一事不应忽视。 目前符合计算方法常采用需要系数法和二项式法，当不管采用哪种计算方法都需使用在实际中早已测定的有关系数。 2、一般说进行负荷计算时，首先绘制供电系统图，然后按程序进行计算。 （1）单台用电设备：长期运转的用电设备，设备容量就是计算负荷，但对每台电动机及其它需计及效率的单台用电设备的计算负荷为： Pj1=Pe/η（2-1） 式中P —用电设备的有功计算负荷（KW）； j1 Pe—用电设备的设备容量；
临时用电负荷计算实例 一、用电负荷运算： 现场用电设备： 1、卷扬机3台（7.5KW）22.5 KW 2、砂浆机3台（3KW）9KW 3、加压泵1台（5.5KW） 5.5K W 4、介木机4台（3KW）12K W 5、振动器3台（1.1KW） 3.3K W 6、电焊机1台（25.5KW）25.5 KW 7、镝灯4支（3.5KW）14K W 8、碘钨灯10支（1KW）10K W 9、其他用电10（KW）10K W 10、生活用电10（KW）10K W 施工现场用电设备的kx、cos、tg 1、卷扬机kx=0.3 cosφ=0.7 tgφ=1.02 2、砂浆机kx=0.7 cosφ=0.68 tgφ=0.62 3、加压泵kx=0.5 cosφ=0.8 tgφ=0.75 4、介木机kx=0.7 cosφ=0.75 tgφ=0.88
5、振动器kx=0.65 cosφ=0.65 tgφ=1.17 6、电焊机kx=0.45 cosφ=0.87 tgφ=0.57 7、镝灯kx=1 8、碘钨灯kx=1 9、其他用电kx=1 10、生活用电kx=1 有功荷载运算： 1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw 2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw 3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw 4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw 5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw 6、电焊机Pj6=Pj×kx=25.5kw×0.45=11.48kw 7、镝灯Pj7=Pj×kx=14kw×1=14kw 8、碘钨灯Pj8=Pj×kx=10kw×1=10kw 9、其他用电Pj9=Pj×kx=10kw×1=10kw 10、生活用电Pj10=Pj×kx=10kw×1=10kw 无功荷载运算： 1、卷扬机Qj1=Pj1×tgφ=6.75kw×1.02=6.89 KV AR 2、砂浆机Qj2=Pj2×tgφ=6.3kw×0.62=3.91 KV AR 3、加压泵Qj3=Pj3×tgφ=2.75kw×0.75=2.06 KV AR

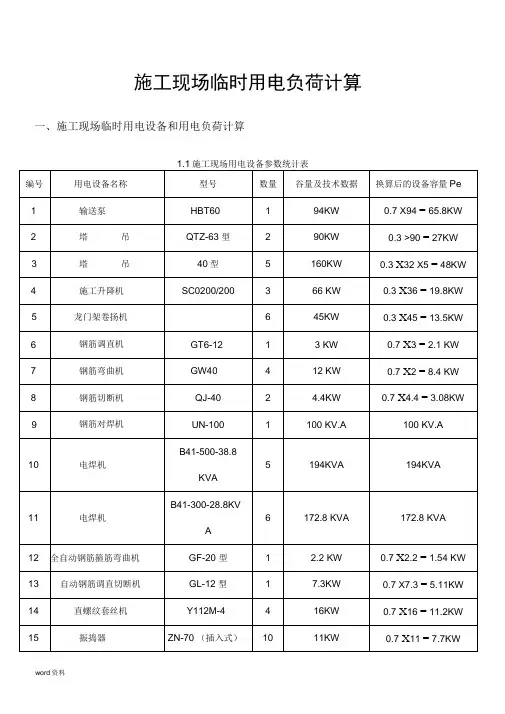

施工现场临时用电负荷计算一、施工现场临时用电设备和用电负荷计算
