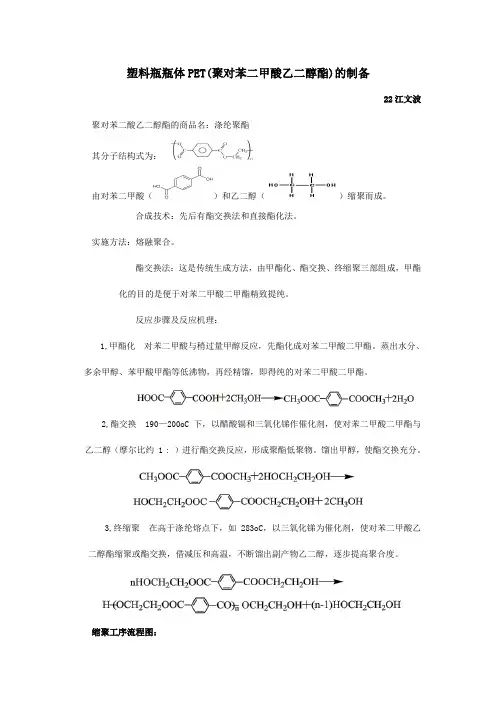

塑料瓶瓶体PET(聚对苯二甲酸乙二醇酯)的制备
22江文波聚对苯二酸乙二醇酯的商品名：涤纶聚酯
其分子结构式为：
由对苯二甲酸（）和乙二醇（）缩聚而成。
合成技术：先后有酯交换法和直接酯化法。
实施方法：熔融聚合。
酯交换法：这是传统生成方法，由甲酯化、酯交换、终缩聚三部组成，甲酯化的目的是便于对苯二甲酸二甲酯精致提纯。
反应步骤及反应机理：
1,甲酯化对苯二甲酸与稍过量甲醇反应，先酯化成对苯二甲酸二甲酯。蒸出水分、多余甲醇、苯甲酸甲酯等低沸物，再经精馏，即得纯的对苯二甲酸二甲酯。
2,酯交换 190—200oC下，以醋酸镉和三氧化锑作催化剂，使对苯二甲酸二甲酯与乙二醇（摩尔比约 1 : ）进行酯交换反应，形成聚酯低聚物。馏出甲醇，使酯交换充分。
3,终缩聚在高于涤纶熔点下，如283oC，以三氧化锑为催化剂，使对苯二甲酸乙二醇酯缩聚或酯交换，借减压和高温，不断馏出副产物乙二醇，逐步提高聚合度。
缩聚工序流程图：
PET聚合主要设备
主要设备：反应釜
辅助设备：往复式压缩机，蒸发器，离心分离器，风干机，冷凝器，造粒机等。
由对苯二甲酸合成PET工艺流程图：

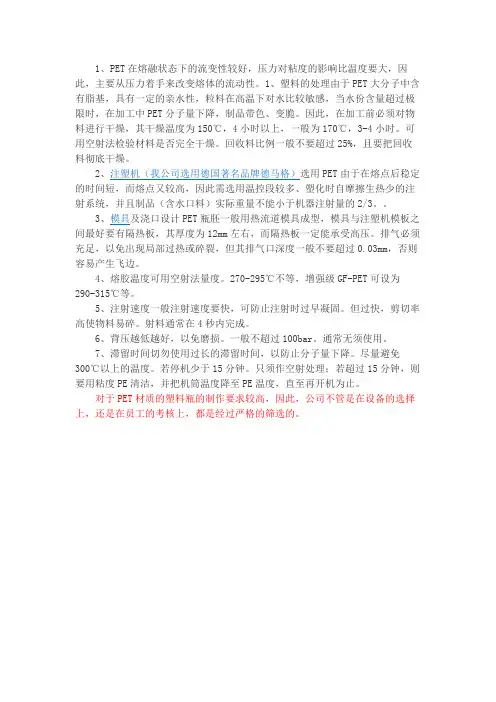

合成聚对苯二甲酸乙二醇酯母粒后,
先通过注射成型，形成瓶胚；透明制品常采用热流道，螺杆长径比要大。具体工
艺条件为:料筒温度270～290℃，喷嘴温度240～250℃，模具温度壁厚小时为50～70℃、壁厚大时为 140℃，注塑压力为 40～100MPa。
再通过吹塑成型；吹塑的加热温度为100℃。吹塑压力2MPa。
最终得到相应模型的瓶体。
瓶胚：
成品：
