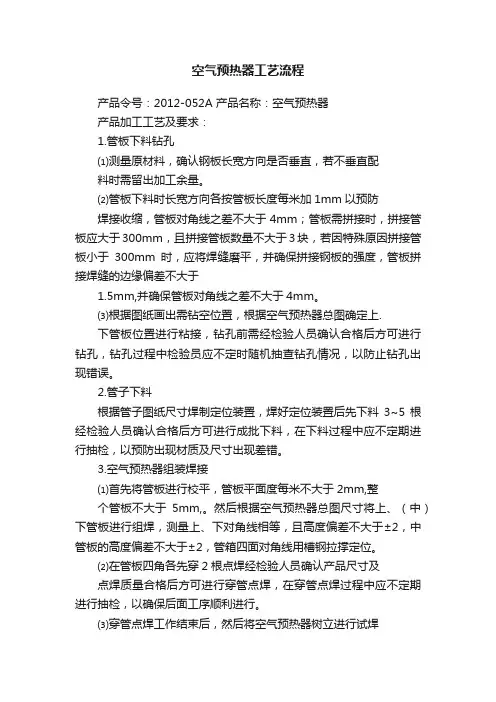

产品令号：2012-052A 产品名称：空气预热器
产品加工工艺及要求：
1.管板下料钻孔
⑴测量原材料，确认钢板长宽方向是否垂直，若不垂直配
料时需留出加工余量。
⑵管板下料时长宽方向各按管板长度每米加1mm以预防
焊接收缩，管板对角线之差不大于4mm；管板需拼接时，拼接管板应大于300mm，且拼接管板数量不大于3块，若因特殊原因拼接管板小于300mm时，应将焊缝磨平，并确保拼接钢板的强度，管板拼接焊缝的边缘偏差不大于
1.5mm,并确保管板对角线之差不大于4mm。
⑶根据图纸画出需钻空位置，根据空气预热器总图确定上.
下管板位置进行粘接，钻孔前需经检验人员确认合格后方可进行钻孔，钻孔过程中检验员应不定时随机抽查钻孔情况，以防止钻孔出现错误。
2.管子下料
根据管子图纸尺寸焊制定位装置，焊好定位装置后先下料3~5根经检验人员确认合格后方可进行成批下料，在下料过程中应不定期进行抽检，以预防出现材质及尺寸出现差错。
3.空气预热器组装焊接
⑴首先将管板进行校平，管板平面度每米不大于2mm,整
个管板不大于5mm,。然后根据空气预热器总图尺寸将上、（中）下管板进行组焊，测量上、下对角线相等，且高度偏差不大于±2，中管板的高度偏差不大于±2，管箱四面对角线用槽钢拉撑定位。
⑵在管板四角各先穿2根点焊经检验人员确认产品尺寸及
点焊质量合格后方可进行穿管点焊，在穿管点焊过程中应不定期进行抽检，以确保后面工序顺利进行。
⑶穿管点焊工作结束后，然后将空气预热器树立进行试焊
接，经检验人员确认焊缝合格后方可批量焊接，焊接顺序按米字型（管板的长（中）、宽（中）、两对角线各焊接3行管子形成米字型）初步焊接，然后可从长管板的一端向令一端进行焊接，在焊接过程中检验员应不定期进行抽检，以确保管箱焊接质量，如中间发现有质量问题，应及时停止焊接，并会同相关技术管理人员协商解决办法后，再进行焊接。
⑷根据图纸位置将管箱附件进行焊接。
4.油漆及包装
产品焊接打磨完毕，经检验员确认合格后方可进行喷漆工作，油漆应光亮均匀，最后在醒目位置书写图号及令号，经检验员最后在产品入库单上签字确认后方可办理入库手续。
