铁塔日常维修及隐患整
治指导方案
文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

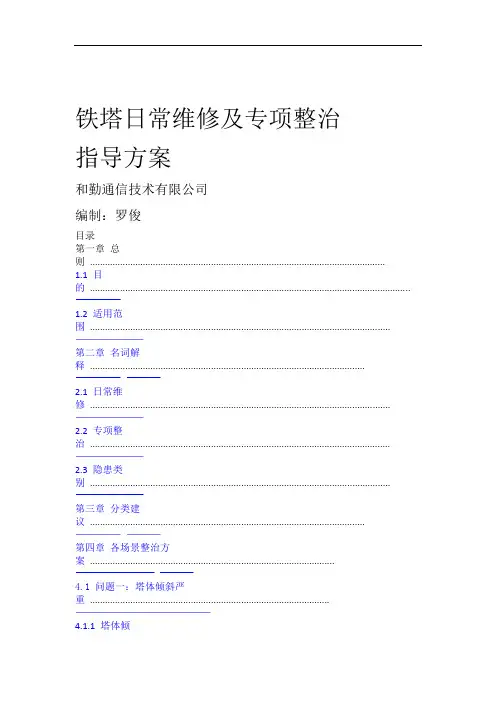

铁塔日常维修及专项整治
指导方案
和勤通信技术有限公司
编制:罗俊目录
第一章总则
1.1 目的
为规范铁塔代维过程中,日常维修以及隐患整治工作的界面,实施规范,全面提升交付效率,有效避免结算争议,实现维修工作管理规范化。
特制订本方案(建议稿)。
1.2 适用范围
本方案(建议稿)适用于“中国铁塔集团湖南省铁塔分公司”业务区内,所有站点铁塔日常维修以及隐患整治等工作的分类,费用划分,实施规范等工作。
第二章名词解释
2.1 日常维修
对已经建成交付使用的钢塔桅结构进行检查,对已检测出部分技术指标达不到要求的进行处理;列入日常维修。
2.2 专项整治
对已经建成交付使用的钢塔桅结构进行检查,对设备失效、报废或丢失,无可用价值或存在重大安全隐患。如铁塔倾斜严重;塔基不均匀沉降严重;铁塔螺栓连接丢失,塔脚未做包封;拉线拉锚脱落;重要部件被盗或损坏;列入专项整治。
2.3 隐患类别
根据隐患安全级别进行评估,划分为A/B/C,分别对应紧急/普通/一般。其中A级需要即时安排修复,B级需要列入优先维修序列,C级列入普通维修计划。
第三章分类建议
结合我司多年的铁塔维护经验,以及实际的取费标准,建议的分类依据有以下选项(排序按英文字母优先顺序)。
A.故障项带来的安全风险度(附据此分类的简略表);
B.该故障项处理过程的复杂&耗时程度;建议单站维修总耗时超过1.5个小时(经
验时间)转为专项整治。
C.该故障处理需要的费用消耗;建议单站总维修费用超过2000,即自动转为专项
整治。
第四章各场景整治方案
4.1 问题一:塔体倾斜严重
4.1.1 塔体倾斜
分析原因:塔身受环境影响发生倾斜
问题危害:容易发生倒塔事故
整改措施:
a、由维护单位进行调直;
b、调直标准为:单管塔、拉线塔、屋顶抱杆至h/750,其他塔型至h/1500;
c、无法调整至标准值的,由专业检测单位进行检测评估,并由设计单位根据实际情况
出具整改方案,由生产厂家等专业单位进行整改。
d、无法进行加固整改的,按设计方案进行更换或易址再建。
4.2 问题二:塔体轻微倾斜
分析原因:荷载作用
问题危害:结构稳定性降低
整改措施:委托维护单位进行调直
4.3 问题三:构件完整性(变形)
4.3.1 一根及以上主材产生变形
分析原因:外力破坏
问题危害:结构失稳,造成倒塔
整改措施:a、由维护单位记录损坏构件型号、位置
b、能追溯生产厂家的由原生产厂家补做构件;不能追溯生产厂家的,由维护单位或铁塔生产厂家现场测量后生产构件进行安装
c、现场操作时应注意:在天气条件允许的情况下进行;在施工过程中应采用打临时拉线等安全措施,确认安全可靠后进行整改,保证安全生产,严禁在主材上带载施焊等不规范行为。
4.3.2主构件锈蚀特别严重母材减薄或腐蚀
分析原因:环境影响或本身质量问题
问题危害:刚度、强度降低,稳定性下降,容易造成倒塔或折断。
整改措施:a、由维护单位做临时加固
b、由设计院勘察出改造设计、整改方案,由塔厂进行更换。
c、现场操作时应注意:在天气条件允许的情况下进行;在施工过程中应采用打临时拉线等安全措施,确认安全可靠后进行整改,保证安全生产,严禁在主材上带载施焊等不规范行为。
4.3.3 铁塔次构件损伤或变形
分析原因:后期施工遗留
问题危害:强度、刚度降低
整改措施:a、由维护单位记录变形构件型号、位置
b、能追溯生产厂家的由原生产厂家补做构件;不能追溯生产厂家的,由维护单位或铁塔生产厂家现场测量后生产构件进行安装
4.3.4 塔架整体扭曲
分析原因:一般为需要施加预拉力的铁塔,拉线或腹杆预拉力施加不均匀引起,也可能是塔架承载力接近极限所致。
问题危害:整塔失稳
整改措施:由设计单位到现场勘察评估,可先采取措施调正,必要时拆塔重建。
4.4 问题四:构件完整性(缺失)
4.4.1铁塔构件缺失
分析原因:丢失或工程遗留
问题危害:结构失稳
整改措施:a、由维护单位记录丢失构件型号、位置
b、能追溯生产厂家的由原生产厂家补做构件;不能追溯生产厂家的,由维护单位或铁塔生产厂家现场测量后生产构件进行安装
4.4.2 连接螺栓缺失、松动
分析原因:未做防盗处理造成丢失或紧固力度不够出现松动
问题危害:结构稳定性差,容易出现倒塔情况
整改措施:a、由维护单位测量丢失螺栓尺寸
b、由维护单位生产补装螺栓,并做防盗处理
4.5 问题五:地脚螺栓缺失
4.5.1 塔脚螺栓松动、缺失
分析原因:未做防盗处理造成丢失或施工遗留未做
问题危害:塔脚受力失稳容易发生倒塔事故
整改措施:
a、螺母丢失的由维护单位补装双螺母进行紧固
b、对铁塔进行调直,并作做防盗处理
c、做防腐处理,用塑料布包裹后地脚螺栓用混凝土进行包封处理
d、对于地脚螺杆失效或丢失的,由专业检测单位进行检测评估,并由设计单位根据实
际情况出具整改方案,由生产厂家等专业单位进行整改。
e、无法进行加固整改的,按设计方案进行更换或易址再建。
4.6 问题六:地脚螺栓锈蚀
4.6.1 地脚螺杆破坏或锈蚀严重
分析原因:环境影响或后期维护不到位
问题危害:结构失稳,造成倒塔
整改措施: a、由维护单位检测地脚螺杆锈蚀程度
b、清除锈迹,根据锈蚀程度做相应加固处理
c、及时补做二次包封
d、对于地脚螺杆锈蚀严重失效的,由专业检测单位进行检测评估,并由设计单位根据实际情况出具整改方案,由生产厂家等专业单位进行整改。
e、无法进行加固整改的,按设计方案进行更换或易址再建。
4.6.2 预制基础结构连接缺损
分析原因:基础连接杆丢失
问题危害:影响预制块整体受力,严重会造成倒塔事故
整改措施:a、由维护单位测量丢失螺杆尺寸
b、由维护单位生产补装螺杆,并做防盗处理
4.7 问题七:铁塔接地(扁铁和塔体无效连接)
4.7.1现场避雷引下线焊接不合格或存在用螺栓连接情况
分析原因:施工遗留
问题危害:存在避雷隐患
整改措施:a、对断裂部位进行焊接,双面焊接不少于10cm
b、扁钢长度不够可搭接扁钢进行焊接
c、焊接部位做防腐处理
4.8 铁塔接地(接地体外露)
4.8.1 接地体外露
分析原因:施工遗留
问题危害:存在避雷隐患
整改措施:对多余接地体切除,对在用接地体按规范要求埋地4.9 问题九:铁塔接地(铜鼻子和铜排连接面严重锈蚀)
4.9.1 铜鼻子和铜排连接面严重锈蚀
分析原因:施工遗留,没做防锈措施
问题危害:存在避雷隐患
整改措施:除锈并做好防锈
4.10 问题十:基础沉降
4.10.1 基础水平面产生误差
分析原因:地质土层发生变化
问题危害:导致铁塔倾斜,严重会造成倒塔事故
整改措施:
a、基础不均匀沉降导致铁塔倾斜可调的,由维护单位进行调直;
b、调直标准为:单管塔、拉线塔、屋顶抱杆至h/750,其他塔型至h/1500;
c、无法调整至标准值的,由专业检测单位进行检测评估,并由设计单位根据实际情况
出具整改方案,由生产厂家等专业单位进行整改。
d、无法进行加固整改的,按设计方案进行拆除或易址再建。
4.11 问题十一:基础地面开裂
4.11.1 基础散水地面开裂
分析原因:地质土方发生变化
问题危害:导致土层湿陷,严重的可能导致铁塔倾倒
整改措施:a、由维护单位清楚破碎表层
b、重新填土夯实
c、重新做散水
4.11.2塔基紧挨土质边坡(或其它类型易滑移的边坡)
分析原因:1、原先场地较小,本身铁塔距边坡就很近;2.雨水冲刷或泥石流;3.周边其它工程施工开挖形成边坡,个别站点铁塔甚至成孤岛。
问题危害:边坡失稳,直至倒塔
整改措施:
a、向外扩展,修建挡土墙,确保铁塔与边坡保持安全距离
b、重新做散水
c、加强后期观测
d、若无修建挡土墙的条件,或边坡高度较大,基站存在校大安全隐患;必要时应拆塔,基站改址(如孤岛)。
4.11.3 拉线塔(拉线桅杆)拉锚处水土流失、锚板松动
分析原因:1、拉锚设置在较陡的山坡上,覆土遭长期雨水冲刷流失2、拉锚基础受周边工程施工的破坏。
问题危害:拉锚松动,拉线松弛,直至倒塔
整改措施:
a、重新覆土
b、必要时采用混凝土或石块堆砌在拉锚处,辅以挡土墙,防止水土流失
c、加强后期观测
4.12 问题十二:塔平台完整性
4.12.1 平台支撑单根平台主支撑连接螺栓缺失超2处、松动超5处;走道间隙大于1处,连接松动1处
分析原因:后期施工遗留
问题危害:后期施工操作存在安全隐患
整改措施:a、由维护单位测量缺失部位构件尺寸
b、由维护单位补足、紧固螺栓
c、缺失构件能追溯生产厂家的由原生产厂家补做构件;不能追溯生产厂家的,由维护单位或铁塔生产厂家现场测量后生产构件进行安装
4.12.2 天线支架连接螺栓缺失防松螺母,紧固力不符合规范
分析原因:荷载作用或维护
问题危害:导致松动脱落隐患
整改措施:由维护单位进行固定
4.13 问题十三:爬梯及护罩不完整
4.13.1 爬钉缺失、踏步有阻挡或护罩变形;爬梯与主支撑连接节点松动
分析原因:丢失或后期施工遗留
问题危害:后期施工操作存在安全隐患
整改措施:由维护单位记录并调整
4.14 问题十四:美化外罩开裂
分析原因:外力作用
问题危害:影响美观
整改措施:由维护单位采用现场粘合、绑扎等措施进行修复,无法修复的由生产厂家进行更换;连接处20%以上或超过3处不牢固需进行更换
4.15 问题十五:美化外罩连接松动
4.1
5.1 美化防护罩与主体连接松动脱落
分析原因:荷载作用或固定不规范
问题危害:长期不处理容易坠落形成事故
整改措施:a、由维护单位固定或拆除松动部位
b、无法修复时,由美化厂家补装构件
4.16 问题十六:仿生树皮脱落
4.16.1 美化部件变形有破损
分析原因:施工安装遗留或环境影响
问题危害:影响美化
整改措施:根据铁塔公司要求由维护单位进行修补4.17 问题十七:楼顶站塔身损坏或严重锈蚀
4.17.1 楼顶站塔身损坏或锈蚀
