焊接接头焊后热处理基本知识培训
一、焊后热处理的概念

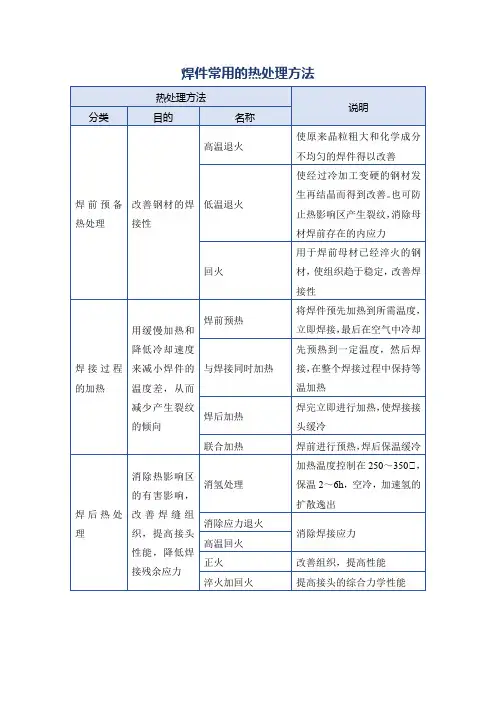

1.1后热处理（消氢处理）：焊接完成后对冷裂纹敏感性较大的低合金钢和拘束度较大的焊件加热至200℃～350℃保温缓冷的措施。
目的、作用：减小焊缝中氢的有害影响、降低焊接残余应力、避免焊缝接头中出现马氏体组织，从而防止氢致裂纹的产生。
后热温度：200℃～350℃
保温时间：即焊缝在200℃～350℃温度区间的维持时间，与后热温度、焊缝厚度有关，一般不少于30min
加热方法：火焰加热、电加热
保温后的措施：用保温棉覆盖让其缓慢冷却至室温
NB/T47015-2011关于后热的规定：
1.2焊后热处理（PWHT）：广义上：焊后热处理就是在工件焊完之后对焊接区域或焊接构件进行的热处理，内容包括消除应力退火、完全退火、固熔、正火、正火加回火、回火、低温消除应力等。狭义上：焊后热处理仅指消除应力退火，即为了改善焊接区的性能和消除焊接残余应力等有害影响。
1.3压力容器及压力管道焊接中所说的焊后热处理是指焊后消除应力的热处理。焊后消除应力热处理过程：将焊件缓慢均匀加热至一定温度后保温一定的时间，然后缓慢降温冷却至室温。
目的、作用：
(1)降低或消除由于焊接而产生的残余焊接应力。
(2)降低焊缝、热影响区硬度。
(3)降低焊缝中的扩散氢含量。
(4)提高焊接接头的塑性。
(5)提高焊接接头冲击韧性和断裂韧性。
(6)提高抗应力腐蚀能力。
(7)提高组织稳定性。
热处理的方式：整体热处理、局部热处理
1.4焊接应力的危害和降低焊接应力的措施
焊接应力是在焊接过程中由于温度场的变化（热涨冷缩）及焊件间的约束而产生的滞留在焊件中的残余应力。
1.4.1焊接应力只能降低，不可能完全消除，焊接残余应力形成的的危害：1）影响构件承受静载的能力；2）会造成构件的脆性断裂；3）影响结构的疲劳强度；4）影响构件的刚度和稳定性；5）应力区易产生应力腐蚀开裂；6）影响构件的精度和尺寸的稳定性。
1.4.2降低焊接应力的措施
1）设计措施：
（1）构件设计时经量减少焊缝的尺寸和数量，可减少焊接变形，同时降低焊接应力
（2）构件设计时避免焊缝过于集中，从而避免焊接应力叠加
（3）优化结构设计，例将如容器的接管口设计成翻边式，少用承插式
2）工艺措施
（1）采用较小的焊接线能量
（2）合理安排装配焊接顺序
（3）层间进行锤击
（4）预热拉伸补偿焊缝收缩（机械拉伸或加热拉伸），与焊接区同时拉伸（膨胀）和同时压缩（收缩）
（5）焊接高强钢时选用塑性较好的焊条
（6）采用整体预热
（7）焊后消氢处理
（8）采用整体焊后热处理
（9）利用振动法消除焊接残余应力
二、容器及受压元件应按材料、焊接接头厚度、结构形式、介质和设计要求确定是否进行焊后热处理。
GB150-2011中的规定、符合下列条件之一者，应进行焊后热处理：1）焊接接头厚度符合表5规定者
2）图样注明有应力腐蚀的容器
3）用于盛装毒性为极度或高度危害介质的碳素钢、低合金钢制容器4）相关标准或图样另有规定的
NB/T47007-2010中规定：
三、焊后热处理方式（NB/T47015-2011）
四、焊后热处理要求（GB150）
五、焊后热处理工艺（NB/T47015-2011、GB150-2011）
六、焊后热处理规范（NB/T47015-2011）
(一)淬火--将钢加热到Ac 3或Ac 1 以上，保温一段时间，使之奥氏体化后，以 大于临界冷速的速度冷却的一种热处理工艺。 淬火目的：提高强度、硬度和耐磨性。结构钢通过淬火和高温回火后，可以获得较好的强度和塑韧性的配合；弹簧钢通过淬火和中温回火后，可以获得很高的弹性极限；工具钢、轴承钢通过淬火和低温回火后，可以获得高硬度和高耐磨性；对某些特殊合金淬火还会显著提高某些物理性能(如高的铁磁性、热弹性即形状记忆特性等)。 表面淬火--表面淬火是将钢件的表面层淬透到一定的深度，而心部分仍保持未淬火状态的一种局部淬火的方法。分类——感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火、电解液加热表面淬火、激光加热表面淬火、电子束加热表面淬火、离子束加热表面淬火、盐浴加热表面淬火、红外线聚焦加热表面淬火、高频脉冲电流感应加热表面淬火和太阳能加热表面淬火。 单液淬火——将奥氏体化后的钢件投入一种淬火介质中，使之连续冷却至室温(图9-1a线)。淬火介质可以是水、油、空气(静止空气或风)或喷雾等。 双液淬火——双液淬火方法是将奥氏体化后的钢件先投人水中快冷至接近M S 点，然后立即转移至油中较慢冷却(图9-1b线)。 分级淬火——将奥氏体化后的钢件先投入温度约为M S 点的熔盐或熔碱中等温保持一定时间，待钢件内外温度一致后再移置于空气或油中冷却，这就是分级淬火等温淬火--奥氏体化后淬入温度稍高于Ms点的冷却介质中等温保持使钢发生下贝氏体相变的淬火硬化热处理工艺。 等温淬火与分级淬火的区别是：分级淬火的最后组织中没有贝氏体而等温淬火组织中有贝氏体。。。根据等温温度不同，等温淬火得到的组织是下贝氏体、下贝氏体+马氏体以及残余奥氏体等混合组织。 (二)回火--将淬火后的钢/铁，在AC1以下加热、保温后冷却下来的金属热处理 工艺。回火的目的：为了稳定组织，减小或消除淬火应力，提高钢的塑性和韧性，获得强度、硬度和塑性、韧性的适当配合，以满足不同工件的性能要求。 第一类回火脆性：①淬火钢在250~400℃回火后出现韧性降低的现象称为第一类回火脆性，又称为低温回火脆性。几乎所有工业用钢都在一定程度上具有这类回火脆件，而且脆性的出现与回火时冷却速度的快慢无关。 第二类回火脆性：①指合金钢(含有Cr、Ni、Mn、Si等元素的合金钢)淬火并在450~650℃回火后产生低韧性的现象，也称为高温回火脆性。。。。。回火后缓冷促进回火脆性，而快冷抑制回火脆性。 (三)正火--是将工件加热至Ac3或Acm以上40~60℃，保温一段时间后，从 炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。 目的：——如果终锻温度比较高和锻造后冷却速度比较慢，会出现网状碳化物的缺陷。这种网状碳化物在球化退火时不易被消除，需要在球化退火前用正火工艺进行消除。 (四)退火——将钢加热到临界温度Ac1以上或以下温度，保温一定时间，然后缓慢冷却(如 炉冷、坑冷、灰冷等)获得接近平衡组织的热处理工艺称为退火 退火作用——退火过程使组织由非平衡向平衡过度，它可以均匀钢的化学成分及组织，消除铸造偏析，细化晶粒；消除内应力，稳定工件尺寸，减小变形，防止开裂；降低硬度，提高切削加工性能，一般硬度的最佳切削范围为170~230HB；提高塑性，便于冷变形加工；消除淬火后的过热组织以便再进行重新淬火；脱氢，防止白点等。6.5.3 退火工艺的分类
金属热处理基础知识大全 金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺。 1．金属组织 金属：具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 合金：由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。 相：合金中成份、结构、性能相同的组成部分。 固溶体：是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 固溶强化：由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 化合物：合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。 机械混合物：由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。 铁素体：碳在a-Fe（体心立方结构的铁）中的间隙固溶体。 奥氏体：碳在g-Fe（面心立方结构的铁）中的间隙固溶体。 渗碳体：碳和铁形成的稳定化合物（Fe3c）。 珠光体：铁素体和渗碳体组成的机械混合物（F+Fe3c 含碳0.8%） 莱氏体：渗碳体和奥氏体组成的机械混合物（含碳4.3%）
金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。 为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。 在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。 公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。 随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。 1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。法国人奥斯蒙德确立的铁的同素异构理论，以及英国人奥斯汀最早制定的铁碳相图，为现代热处理工艺初步奠定了理论基础。与此同时，人们还研究了在金属热处理的加热过程中对金属的保护方法，以避免加热过程中金属的氧化和脱碳等。 1850～1880年，对于应用各种气体(诸如氢气、煤气、一氧化碳等)进行保护加热曾有一系列专利。1889～1890年英国人莱克获得多种金属光亮热处理的专利。
热处理通用技术规范 编制： 审核： 批准：
热处理通用技术规范 1.目的 为确保公司生产的产品符合产品标准技术要求，根据公司质量手册和程序文件的规 定，特制定热处理通用工艺规范，用于指导热处理生产与过程控制。 2.适用范围 本规范明确了热处理生产的主要工艺和质量控制方式、方法、要求，适用于石油机械API SPEC7K转盘及其配件产品的各种热处理。 属于本公司的其他产品和外协产品的热处理也可参照本规范的基本要求执行。 3.主要热处理工艺 热处理是通过对工件的加热、保温和冷却，使金属或合金的组织结构发生变化，从而 获得预期的性能的操作工艺。热处理能最大限度的发挥材料潜力，改善和获得良好的机械 性能、加工性能、物理性能和化学性能等。 热处理作为生产过程特殊工序，在石油机械产品生产制造中有重要作用。 可以分为： a.整体热处理与表面热处理 整体热处理：如退火、正火、淬火、回火 表面热处理：如感应加热表面淬火、火焰加热淬火以及化学热处理（如表面渗碳、碳 氮共渗、氮化等） b.预先（或预备）热处理与最终热处理 预先热处理一般是为了获得良好的加工性能而采取的热处理工艺，如时效、退火（包 括去应力退火、球化退火等）、正火等，预先热处理有时也可以作为最终热处理。一般用于焊接结构件、铸件等。相对于最终热处理而言，某些重要、大截面钢件采用预先热处理（通常采用正火处理）是为使最终热处理产品有一个良好的组织保证。 3.1退火（Annealing） 将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度后，一般随炉温缓慢冷却。主要是降低硬度，提高塑性，改善切削加工与压力加工性能；细化晶粒，改善力学 性能，为下一工序做准备；消除冷、热加工所产生的内应力。主要适用于合金结构钢、碳
焊后热处理管理规定 （QB/SAR0308-2005） 1.0总则 1.1目的：对公司制造的压力容器产品（或泵压部件）焊后热处理过程实施有效监督和控制，确保产品（或承压部件）焊后热处理质量符合设计、使用和相关标准规定要求。 1.2编制依据 1.2.1《压力容器安全技术监察规程》； 1.2.2《锅炉压力容器制造监督管理办法》； 1.2.3《钢制压力容器》（GB150-1998）； 1.2.4《锅炉压力容器产品安全性能监督检验规则》； 1.2.5本公司相关的管理规定。 1.3适用范围 本规程适用于公司制造的压力容器产品（或承压部件）的焊后热处理过程的监督和控制。主要包括以下内容： 1.3.1本公司自行进行的产品（或承压部件）局部（焊缝、热影响区）焊后热处理。 1.3.2本公司暂无能力实施需委托分包单位进行的产品（承压部件）整体焊后热处理。 2.0局部焊后热处理 2.1局部热处理范围 2.1.1压力容器产品的B、C、D类焊接接头，球形封头与圆角相连的A类焊接接头及缺陷补焊部位。 2.1.2局部热处理时，焊缝每侧加热宽度不小于钢材厚度的2倍；接管与壳体相焊时加热宽度不得小于钢材厚度的6倍。 2.1.3靠近加热区的部位应采取保温措施，使温度梯度不致影响材料的组织和性能。 2.2局部热处理控制 2.2.1由热处理工艺员编制热处理过程工艺卡，经热处理责任师审批后实施。 2.2.2由热处理签发热处理任务单，对需进行焊后热处理内容向热处理人员进行安排，必要时还应附有示意简图，并对热处理开始时间作出要求。 2.2.3热处理人员按接受的热处理任务单和工艺卡的规定要求，实施过程参数控制，确保热处理过程和质量符合规定要求。
1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2．范围： 2.1.适用于钢结构的焊接作业。 2.2.不适用有特殊焊接要求的产品及压力容器等。 3．职责：指导焊接操作者实施焊接作业等工作。 4. 工作流程 4.1作业流程图
4.2.基本作业: 4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度 的需要。 4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件， 明白焊接符号的涵义。确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。 4.2.3.校准：组焊前校准焊接所需工、量具及平台等。 4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关 键件可由检验员配合检验，发现问题须及时调整。 4.2. 5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作 业计划上签字。（外加工件附送货单及自检报告送检）。 5.工艺守则： 5.1.焊前准备 5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范 围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。
5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质 量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。 5.1.3. 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。 5.1.4. 检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提 供的工艺规范参数预调焊接电流、电压及保护气体流量。 5.1.5.合焊前应先行组对点焊，点焊的焊材应与正式施焊焊材相同，点焊长度一般 应为10-15mm（可视情况而定），点焊厚度应是焊脚高度的1/2（至少低于焊脚高度）。 5.1. 6.对于有焊前预热要求的焊件，根据工艺文件要求规范参数预热，温度必须经 热电偶测温仪测定，预热范围宽度应符合工艺文件的规定。 5.2.焊接过程 5.2.1.施焊过程应密切注视电弧的燃烧状况及母材金属与熔敷金属的熔合情况，发 现异常应及时调整或停止焊接，采取相应的改进措施。 5.2.2.多层焊时层间清渣要彻底，并自检焊缝表面发现缺陷及时修复，如焊接工艺 文件对层间温度有要求，必须保证层间温度符合工艺要求再焊下一层。 5.3.减少焊接应力变形的措施 5.3.1.刚性固定法：通常用于角变形较大的构件，施焊前加装若干块固定筋板其厚 度一般不小于8mm，对于较厚的焊件固定筋板的厚度应随之增大。
热处理基础理论知识 一.热处理基本原理 1.碳合金的基本知识 钢和铁常通称为铁碳合金，其基体金属是铁，合金中除铁而外的其他组元如碳等，通称为合金元素。 我们通常在实际使用中只分析铁碳二元合金系，合金系中基本相有铁素体（F、α）、滲碳体（Fe C）、奥氏体（γ）三种。 3
图1.铁碳相图 根据Fe-Fe3C相图，我们把钢分三类： 亚共析钢(含碳量＜0.77％C) 共析钢（0.77％C） 过共析钢（0.77～2.11％C） 铁碳合金的组织与它的含碳量关系极大，所以它的性能也随含碳量的多少而变。合金的室温组织是铁素体和滲碳体构成的机械混合物，随合金含碳量增加，合金中的滲碳体量愈来愈多，滲碳体的分布也随之发生变化。 2.奥氏体 铁－滲碳体相图是研究铁碳合金热处理的基础。例如，钢加热到A1温度以上时，将发生组织转变，形成奥氏体，而随后进行冷却时，会因冷却速度值不同而获得稳定组织、不稳定组织和介于两者之间的所谓亚稳定组织。这就说明，经过加热和冷却这样的处理之后，可使钢材表现出不同的性能。 奥氏体的形成当把钢加热到Ac1温度时，组织中的珠光体即开始转变为奥氏体，一般将奥氏体的形成过程分为生核、长大、剩余滲碳体溶解和奥氏体成分均匀化四个阶段。 2.1奥氏体形核，奥氏体的晶核通常优先地产生于珠光体中铁素 体与渗碳体的相界面上。 因为在相界面上空位密度较高，原子排列较不规整，容易获得形成奥氏体所需要的能量和浓度的条件。 2.2奥氏体长大奥氏体晶核形成后，一面与渗碳体相接，另一面与铁素体相接。在靠近铁素体处的碳含量较低，因此在奥氏体中出现了碳浓度梯度，引起了碳在奥氏体中不断地由高浓度向低浓度的扩散。随着碳扩散的影响，奥氏体与铁素体接触处的碳浓度增高，而使奥氏体与渗碳体接触处碳浓度降低，因此失去平衡。为了恢复平衡，渗碳体势必不断地溶解，又有碳原子溶入奥氏体，使其含碳量升高而恢复到奥氏体碳的最大溶解量，与此同时发生奥氏体的碳原子又向铁素体扩散，促使这部分铁素体转变为奥氏体，并使其自身的碳含量又下降，回复到奥氏体碳的最低溶解量。这样碳浓度再一次失去平衡和恢复平衡这种反复循环过程，就使奥氏体一方
合金钢管道焊后消应热处理作业指导书 QDICC/QB109-2002 1、适应范围 本工艺标准适用于非低温用碳钢、低合金钢及1Cr5Mo 钢等钢材的焊缝焊后消应热处理。 2、施工准备 2.1热处理所用保温材料应为无碱超细玻璃棉，应有质量证明书或合格证。 2.1.1热处理设备为可自动控制温度的固定盘柜式控制柜或手提式控制箱，并应配有自动打点记录仪，加热器采用绳状红外线加热器，热电偶为K型，其连接线为补偿导线。 2.1.2热处理设备应经检查合格，温度指示仪表及热电偶校验准确。 2.1.3挡雨、雪的遮盖物准备齐全。 2.2作业条件 2.2.1热处理前应对焊缝进行确认，确认项目包括： 1）焊接工作已完成； 2）焊缝外观符合质量标准； 3）其他要求的检验项目已检验合格，并已取得检验合格通知书； 4）除铬钼耐热钢以外焊缝的无损检测已检验合格，并已取得检验合格通知书；
3、操作工艺 3.1工艺流程： 施工准备→热电偶及加热器安装→热处理→硬度检验→资料整理 3.2热电偶及加热器安装 3.2.1每道焊口对称安装两只热电偶，热电偶安装在靠近焊缝边缘的30mm，管材与热电偶端部接触处应用砂轮机打磨露出金属光泽，热电偶安装采用细铁丝捆扎，为保证所测温度为管材实际温度，在热电偶与加热器之间点小块保温玻璃布进行隔离。 3.2.2电加热器缠绕宽度为焊缝两侧各100-125mm，一根加热器缠绕多道焊缝时，必须保证热处理部位的相似性，即：同材质、同规格、缠绕的圈数及宽度相同。 3.2.3加热器安装完毕后用无碱超细玻璃棉进行保温，保温厚度100-125mm，为降低温度梯度，加热器外部100mm范围内应予以保温。 3.3热处理工艺 3.3.1升温温度：300℃以下不控制，300℃以上升温速度为5125/δ.℃/h，且不大于220℃/h（δ为壁厚，单位为mm）。 3.3.2热处理温度见下表：升温期间任意两测温点温差不大于50℃。
锻造基础知识讲座 （一）锻造的基本概念。 锻造是锻压工艺的一部分，锻压包括锻造和冲压两部分。 锻造的根本目的：是获得所需形状和尺寸，同时要求其性能和组织符合一定的技术要求的毛坯。 锻造按温度来分有：热锻、温锻和冷锻。不同的锻造温度对锻件的组织和性能的影响也是不同的。 下面介绍的内容主要是热锻部分知识。 锻造分自由锻和模锻两部分。 自由锻是自由锻造的简称，自由锻包括胎模锻，适用于单件小批生产。 模锻适用于批量生产和大批量生产，如汽车制造行业。 自由锻和模锻是锻造工艺的主要支柱。 发达国家的模锻件占锻件总重量的70％以上；我国在50年 代模锻件占锻件总重量不到20％，现在有进步，但模锻件总重乃比自由锻件少。 自由锻又分手工锻和机器锻。 手工锻在现在工厂用得很少，只在工具修理部门有，农村的铁匠炉基本上还是用手工锻。 机器锻又分锤上自由锻和水压机上自由锻，前者用来生产大、中、小锻件；后者用来生产大型和特大型锻件。 自由锻特点： 1.所用工具简单，通用性强，灵活性大。 2.靠工人的手工操作来控制锻件的形状和尺寸，因此，锻件的 精度差，工人的劳动强度大，生产率低。 锻件的主要缺陷有： 1.裂纹：有横向、纵向裂纹及其它各种裂纹。 2.过烧。 3.白点（锻件内部银白色、灰白色圆形的裂纹） 4.折叠。 5.疏松、非金属夹杂物。 6.机械性能达不到要求（锻比不够）。 7.弯曲、变形。 产生以上缺陷的原因很多，有铸锭缺陷引起的，有锻造加热不当引起的，有锻造本身的原因，也有锻后冷却和热 处理不当引起的。总之，原因很多。所以当锻件的缺陷发现 后，需要综合起来进行分析，并要掌握在不同情况下产生缺
金属热处理工国家职业标准 1、概述 1.1职业等级 本职业共设五个等级，分别为：初级（国家职业资格五级）、中级（国家资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。 1.2适用对象: 从事或准备从事本职业的人员。 1.3申报条件（初级和高级技师从略） 中级(具备以下条件之一者) (1)取得初级职业资格证书后连续从事本职业工作3年以上，经本职业中 级正规培训达到规定标准学时数，并取得毕(结)业证书。 (2)取得本职业初级职业资格证书后，连续从事本职业5年以上。 (3)取得经劳动保障行政部门审核认定的、以中级技能为培养目标的中等 以上职业学校本职业毕业证书。 高级(具备以下条件之一者) (1)取得中级职业资格证书后并连续从事本职业工作4年以上，经本职业 中级正规培训达到规定标准学时数，并取得毕(结)业证书。 (2)取得本职业中级职业资格证书后，连续从事本职业工作8年
以上。 (3)取得经劳动保障行政部门审核认定的、以高级技能为培养目标的高等职业学校本职业毕业证书。 （4）大专以上本专业或相关专业毕业生，取得本职业中级职业资格证书后连续从事本职业工作2年以上。 技师(具备以下条件之一者) (1)取得高级职业资格证书后连续从事本职业工作5年以上，并经本职业技师正规培训达到规定标准学时数，取得毕(结)业证书。 (2)取得本职业高级职业资格证书后，连续从事本职业8年以上。 (3)取得本职业高级职业资格证书的高级技工学校毕业生，连续从事本职业4年以上。 1.4.0基础知识 1.4.1基础理论知识 (1)识图知识。 (2)金属材料基础知识。 (3)常用非金属材料知识。 (4)热传递基础知识。 1.4.2金属热处理工基础知识 (1)常用热处理设备知识(用途及基本结构)。 (2)金属的一般热处理工艺、表面改性热处理工艺。 (3)典型零件(主轴、齿轮等)的热处理工艺。 (4)热处理工艺管理知识。
热处理作业指导书 一、工程概况 1.1本工程为江苏常州中天钢铁集团有限公司热电厂一台240吨纯燃高炉煤气锅炉安装工程及相应的汽水、消防、电气、热控等配套系统。锅炉设备由上海锅炉厂有限公司设计制造。 二、编制依据 2.1西北电力设计院设计图纸 2.2《施工组织总设计》 2.3《小型火力发电厂设计规范》“GB50049-94” 2.4“DL5000-2000”《火力发电厂设计技术规程》及《火力发电厂施工图设计手册设计》 2.5《汽水管路支吊架手册》1983年版 2.6《电力建设安全操作规程》(火力发电厂部分)2002年版 2.7《电力建设施工及验收技术规范》（锅炉机组篇）1996年版 2.8《电力建设施工及验收技术规范》(焊接篇) 1996年版 2.9 《电力建设施工及验收技术规范》(管道篇) 1996年版 2.10《电力建设施工及验收技术规范》（DL/T821-2002射线篇、DL/T5048-95超声波篇） 2.11《火力发电厂焊接技术规程》DL/T869-2004 三、作业条件 3.1 技术准备 3.1.1焊接工艺经过评定，符合工艺要求。 3.1.2作业指导书编制并审批完成，开工报告审批完成。
3.1.3工程所用的材料到位并验收合格。 3.1.4施工人员及工机具设备到位(特殊工种持证上岗)。 3.1.5施工场地清洁无杂物，具备施工的条件。 3.1.6人员组织机构建立并开始行使职责。 3.1.7 检查该项作业的上道工序应具备的技术条件。 3.1.8 施工技术交底和安全交底完成，且交底与被交底人员进行了双签字 3.2热处理前先决条件 3.2.1热处理操作工必须经过专业培训，并具有相应资质的考核委员会签发的资格证书。 3.2.2所使用的热处理设备运转正常。 3.2.3检测、计量器具已经检查和校验，且在检定的有效期内。 3.2.4施工交底工作已经完成，所有操作和检验人员必须熟悉热处理程序和相应的施工措施中的各项规定和要求。 3.2.5焊后热处理应在施焊工作结束并完成焊接自检和专检合格后进行。 四、作业人员及机具配置 4.1作业人员配置、人员资格及职责：
不锈钢管道焊后稳定化热处理作业指导书 QDICC/QB110-2002 1、适用范围 本工艺标准适用于不锈钢管道焊缝焊后稳定化热处理。 2、施工准备 2.1 施工用材料及机具要求： 2.1.1 热处理所用保温材料应为无碱超细玻璃棉，其氯离子含量不得超过25PPm。且应有质量证明书或合格证，捆扎热电隅的材料必须用不锈钢丝。 2.1.2 热处理设备为可自动控制温度的固定盘柜式控制柜或手提式控制箱，并应配有自动打点记录仪，加热器采用绳式红外线加热器，热电偶为K型，其连接线为补偿导线。 2.1.3 热处理设备应经检查合格，温度指示仪表及热电偶校验准确。 2.1.4 挡雨、雪的遮盖物准备齐全。 2.2 作业条件 2.2.1 热处理操作者应熟悉专业标准以及工艺、设备、测量仪表的使用。 2.2.2 热处理前应对焊缝进行确认，确认项目包括： a)焊接工作已完成。 b)焊缝外观符合质量标准。 c)其它要求检验项目已检验合格，并取得检验合格通知。
2.2.3 热处理设备及指示仪表检查合格。 3、操作工艺 3.1 工艺流程： 施工准备→热电偶及加热器安装→热处理→铁素体含量检测→资料整理 3.2 热电偶及加热安装 3.2.1 每道焊口对称安装两只热电偶，热电偶安装在靠近焊缝边缘的30mm内，管材与热电偶端部接触处应用砂轮机打磨露出金属光泽，热电偶安装采用不锈钢丝捆扎，为保证所测温度为管材实际温度，在热电偶与加热器之间垫小块保温玻璃布以进行隔离。 3.2.2 电加热缠绕宽度为焊缝两侧各100-125mm，一根加热器缠绕多道焊缝时，必须保证热处理部位的相似性，即：同材质，同规格，缠绕的圈数及宽度相同。 3.2.3 加热器安装完毕后用无碱超细玻璃棉进行保温，保温厚度100-150mm，为降低温度梯度，加热器外部100mm范围内应予以保温。 3.3 热处理工艺 3.3.1 300℃以下不控制升温速度，300℃以上升温速度为5125/δ℃/h，且不大于220℃/h。（δ为管壁厚度，单位mm） 3.3.2 热处理温度见下表：
金属热处理基础知识
金属热处理基础知识一 金属热处理是将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺。 1．金属组织 金属：具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 合金：由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。 相：合金中成份、结构、性能相同的组成部分。 固溶体：是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 固溶强化：由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 化合物：合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。 机械混合物：由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。 铁素体：碳在a-Fe（体心立方结构的铁）中的间隙固溶体。 奥氏体：碳在g-Fe（面心立方结构的铁）中的间隙固溶体。 渗碳体：碳和铁形成的稳定化合物（Fe3c）。 珠光体：铁素体和渗碳体组成的机械混合物（F+Fe3c 含碳0.8%）
莱氏体：渗碳体和奥氏体组成的机械混合物（含碳4.3%） 金属热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。 为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。 在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。 公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。 随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。 1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。法国人奥斯蒙德确立的铁的同素异构理论，以及英国人奥斯汀最早制定的铁碳相图，为现代热处理工艺初步奠定了理论基础。与此同时，人们还研究了在金属热处理的加热过程中对金属的保护方法，以避免加热过程中金属的氧化和脱碳等。 1850～1880年，对于应用各种气体(诸如氢气、煤气、一氧化碳等)进行保护加热曾有一系列专利。1889～
焊接及焊后热处理作业指导书 1 适用范围 本规程适用于工业管道或公用管道中材质为碳素钢、合金钢、低温钢、耐热钢、不锈钢和异种钢等压力管道的手工电弧焊、氩弧焊、二氧化碳气体保护焊及其焊后的热处理施工。 2 主要编制依据 2.1 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》。 2.2 DL5007-92《电力建设施工及验收技术规范（火力发电厂焊接篇）》。 2.3 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》。 2.4 其他现行有关标准、规范、技术文件。 3 施工准备 3.1 技术准备 3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。 3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。 3.1.3 压力管道施焊前，根据焊接作业指导书应对焊工及相关人员进行技术交底，并做好技术交底记录。 3.1.4 对于高温、高压、剧毒、易燃、易爆的压力管道，在焊接施工前应画出焊口位置示意图，以便在焊接施工中进行质量监控。 3.2 对材料的要求 3.2.1 被焊管子（件）必须具有质量证明书，且其质量符合国家现行标准（或部颁标准）的要求；进口材料应符合该国家标准或合同规定的技术条件。 3.2.2 焊接材料（焊条、焊丝、钨棒、氩气、二氧化碳气、氧气、乙炔气等）的质量必须符合国家标准（或行业标准），且具有质量证明书。对焊接材料的具体要求详见《压力管道组成件、支承件及相关材料检验试验规程》，其中钨棒宜采用铈钨棒；氩气纯度不应低于
第四章金属材料的基础知识和热处理的基本知识 第一部分：学习内容 1、钢的分类：|（1）-碳钢:含碳量低于2%的铁碳合金;-合金钢:在钢中特意加入一种或几种其它合金元素组成的钢;-生铁:含碳量高于2%的铁碳合金.,可通过铸造方法制造零件,所以又称铸铁. （2）按化学成分分类： 碳钢-低碳钢:含碳量小于0.25%;-中碳钢:含碳量为0.25~0.55%;-高碳钢:含碳量大于0.55%. 合金钢-低合金钢:合金元素总含量小于3.5%;-中合金钢:合金元素总含量3.5~10%;-高合金钢:合金元素总含量大于10%; 2、洛氏硬度与布氏硬度值近似关系： HRC≈1/10HB 3、热处理及其常用工艺方法 热处理的定义-利用钢在固态下的组织转变,通过加热和冷却获得不同组织结构,从而得到所需性能的工艺方法统称热处理. 常用热处理工艺方法：退火-将钢加热到一定温度,保温一段时间,然后随炉一起缓慢冷却下来,以期得到接近平衡状态组织的一种热处理方法. 4、完全退火:AC3以上30~50℃,用于消除钢的某些组织缺陷和应力,改善切削加工性能; 等温退火:加热到AC3,以上30~50℃,较快的冷却到略低于Ar1的温度,并在此温度下等温到奥氏体全部分解为止,然后出炉空冷.适用于亚共析钢、共析钢，尤其广泛用于合金钢的退火。优点是周期短，组织和硬度均匀。 5、正火-正火和退火加热方法相似，只是冷却速度比退火稍快（空冷），得到的是细片状珠光体（索氏体），强度、硬度比退火的高，与退火相比，工艺周期短，设备利用率高。主要用于低碳钢获得满意的机械性能和切削性能、过共析工具钢消除网状渗碳体、中碳钢代替退火或作为淬火前的预先热处理。 6、淬火-将钢加热到AC1以上30~50℃(共析钢、过共析钢）或AC3以上30~50℃（亚共析钢），保温一段时间，然后快冷得到高硬度的马氏体组织的工艺方法。用以提高工件的耐磨性。 7、回火-将淬火后的工件加热到A1以下某一温度，保温一段时间，然后以一定的方式冷却（炉冷、空冷、油冷、水冷等） -目的：1）降低淬火工件的脆性，消除内应力（热应力和组织应力），使淬火组织趋于稳定，同时也使工件尺寸趋于稳定；2）获得所需的硬度和综合机械性能。 8、焊后消除应力热处理(PWHT、ISR):目的是消除应力、降低硬度、改善组织、稳定尺寸,避免制造和使用过程产生裂纹; 9、试述T8A的含义：含碳量为8‰的高级优质碳素工具钢。 10、怎样区别无螺纹的黑铁管与直径相似的无缝钢管？ 答：无缝钢管是用优质碳钢、普通低合金钢、高强耐热钢、不锈钢等制成。不镀锌的瓦斯管习惯上称为黑铁管，从管子内壁有无焊缝和管子直径来判断。 11、何谓钢的热处理？ 答：所谓钢的热处理就是在规定范围内将钢加热到预定的温度，并在这个温度保持一定的时间，然后以预定的速度和方法冷下来的一种生产工艺。 12、试述T7的含义。 答：T7的含义为：含碳量为7‰的碳素工具钢。 13，退火：将钢加热到一定的温度，保温一段时间，随后由炉中缓慢冷却的一种热处理工序。其作用是：消除内应力，提高强度和韧性，降低硬度，改善切削加工性。应用：高碳钢
目录 1编制依据 (1) 2项目工程概况及工程量 (1) 3项目进度计划 (3) 4作业准备工作及条件 (4) 4.1作业人力、机械、工具、仪器、仪表等的计划 (4) 4.2作业环境的要求 (4) 4.3材料、设备供应计划 (4) 5作业程序及作业方法 (5) 6作业质量标准 (9) 6.1作业质量标准 (9) 6.2作业操作质量要点及保证措施 (10) 7作业的职业安全和环境控制措施 (10) 7.1本项作业一般安全和环境保护措施 (10) 7.2本项作业重要环境因素、重大风险 (11) 7.3本项作业重要环境因素、重大风险控制措施 (11) 7.4本项作业应急响应措施 (11)
1编制依据 1.1《阳煤集团和顺化工有限公司“18·30”尿素项目锅炉及三废炉安装施工组织设计》 1.2《电力建设施工质量验收及评价规程》(第七部分：焊接)2010版1.3《火力发电厂焊接热处理技术规程》DL/T819-2010 1.4《火力发电厂焊接技术规程》DL/T869-2004 1.5《特种设备焊接操作人员考核细则》TSG Z6002-2010 1.6《电站钢结构焊接通用技术条件》DL/T678-1999 1.7《电力建设安全健康与环境管理工作规定》2008-8-19 1.8图纸、说明书及有关技术资料 1.9《电力工程达标投产管理办法》（中国电力建设企业协会2006年版）1.10《工程建设标准强制性条文》（焊接部分2009年版） 2项目工程概况及工程量 2.1工程概况 阳煤集团和顺化工有限公司“18·30”尿素项目锅炉及三废炉安装工程的主体焊接热处理工程。 2.2项目工程主要工程量 见表一
金属热处理工培训计划 1.培训目标 1.1总体目标 培养中级技术工人所必须的一门技术基础课。其内容包括金属的机械性能、金属学的基础知识及金属材料等部分。并达到一定熟练程度。 1.2理论知识培训目标 (1)本课程的任务是使学生掌握金属材料和热处理的基础知 识，为学习各门专业工艺学课及今后从事生产技术工作打下必要的基础。 (2) 通过本课程的教学，应使学生达到下列基本要求： ①基本掌握常用金属材料的牌号，成分，性能及应用范围。 ②了解金属材料的内部结构，以及成分，组织和性能三者之间的一般关系。 ③懂得金属材料热处理的一般原理。 ④明确热处理的目的，了解热处理的方法及实际应用。 1.3操作技能培训目标 ①会评价工程材料力学性能指标。 ②运用Fe-Fe3C平衡相图解决工程问题； ③能为工程零件及结构正确选材； ④能为工件制定的热处理工艺参数。 2.教学要求 2.1理论知识要求
2.1.1职业道德 2.1.2会评价工程材料力学性能指标。 2.1.3运用Fe-Fe3C平衡相图解决工程问题； 2.1.4能为工程零件及结构正确选材； 2.1.5能为工件制定的热处理工艺参数。 2.1.6热处理工艺管理知识。 2.1.7热处理各种淬火介质的冷却性能知识。 2.1.8热处理辅助设备、控温仪表知识。 2.1.9.热处理质量检验及校正知识。 2.2操作技能要求工装制作基础知识 (1)识图及绘图。 (2)钳工操作一般知识。 电工知识 (1)通用设备常用电器的种类及用途。 (2)电气传动及控制原理基础知识。 (3)安全用电知识。 安全文明生产与环境保护知识 (1)现场文明生产要求。 (2)安全操作与劳动保护知识。 (3)环境保护知识。 质量管理知识
焊缝热处理作业指导书-制度大全 焊缝热处理作业指导书之相关制度和职责，一、目的本设备采用中频感应加热原理对焊缝进行热处理,达到消除高频焊接后的缺陷,细化晶粒消除偏析,消除淬火马氏体组织,降低内应力,使钢管焊缝的组织和性能更加均匀,最终达到提高基体的... 一、目的 本设备采用中频感应加热原理对焊缝进行热处理,达到消除高频焊接后的缺陷,细化晶粒消除偏析,消除淬火马氏体组织,降低内应力,使钢管焊缝的组织和性能更加均匀,最终达到提高基体的机械性能、延长钢管使用寿命的目的。 二、中频感应加热设备主要技术参数如下 功率 最高 处理温度 钢管 长度 钢管 直径 运行速度(Vmax) 中频1 中频2 中频3 500KW 500KW 500KW 1000℃ 6m-15m φ114.3~φ355.6 40m/min 三、操作步骤 1、开机前启动中频设备冷却循环水泵,先检查内、外循环水,正常后检查供气是否正常; 2、将电控柜上的开关扳到ON的位置上,打开控制开关; 3、合上焊缝跟踪系统标线喷印机电源,根据钢管规格调节喷头距离使喷头距钢管表面10~20mm; 4、按下标线喷印机START UP启动开关,选择INK EJECTION油墨喷出,待喷印机绿灯亮后,主轧启动后标线自动喷印; 5、启动摄像系统,根据钢管规格调整摄像头距离,拔出锁定销将摄像头推到相应位置,调整跟踪上下基线范围及显示屏亮度,使之达到理想状态; 6、待轧机启动后,调整感应圈与钢管表面距离8~10mm,选择SEAM TRACKING MANUAL/AUTO到AUTO位置,中频感应头将自动跟踪焊缝; 7、按下操作台RESET复位按钮,启动HEAT ON,调节温度控制旋钮,按照工艺要求依次设定
金属热处理基本知识 金属热处理是为了使金属工件获得需要的力学性能、物理性能和化学性能,将金属工件放在一定的介质中加热到适宜的温度，并在此温度中保持一定时间后，又以不同速度冷却的一种工艺。钢铁、铝、铜、镁、钛等及其合金也都可以热处理。 金属材料热处理是机械制造中的重要工艺之一，与其它加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。 1．金属组织 金属：具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 合金：由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。相：合金中成份、结构、性能相同的组成部分。 固溶体：是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 固溶强化：由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 化合物：合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。机械混合物：由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。 铁素体：碳在a-Fe（体心立方结构的铁）中的间隙固溶体。 奥氏体：碳在g-Fe（面心立方结构的铁）中的间隙固溶体。 渗碳体：碳和铁形成的稳定化合物（Fe3c）。 珠光体：铁素体和渗碳体组成的机械混合物（F+Fe3c 含碳0.8%） 莱氏体：渗碳体和奥氏体组成的机械混合物（含碳4.3%） 金属热处理的工艺 热处理工艺一般包括加热、保温、冷却三个过程，有时只有加热和冷却两个过程。这些过程互相衔接，不可间断。
焊接作业指导书及焊接工艺 1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2．范围： 2.1.适用于钢结构的焊接作业。 2.2.不适用有特殊焊接要求的产品及压力容器等。 3．职责：指导焊接操作者实施焊接作业等工作。 4.?工作流程 4.1作业流程图 4.1.1.查看当班作业计划 4.1.2.阅读图纸及工艺 4.1.3.按图纸领取材料或半成品件 4.1.4.校对工、量具；材料及半成品自检 4.1. 5.焊接并自检 4.1.6.报检
4.2.基本作业: 4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度的需要。 4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件，明白焊接符号的涵义。确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。4.2.3.校准：组焊前校准焊接所需工、量具及平台等。 4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件可由检验员配合检验，发现问题须及时调整。 4.2. 5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作业计划上签字。（外加工件附送货单及自检报告送检）。 5.工艺守则： 5.1.焊前准备
5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。 5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。 5.1.3. 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。 5.1.4. 检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提供的工艺规范参数预调焊接电流、电压及保护气体流量。 5.1.5.合焊前应先行组对点焊，点焊的焊材应与正式施焊焊材相同，点焊长度一般应为10-15mm（可视情况而定），点焊厚度应是焊脚高度的1/2（至少低于焊脚高度）。? 5.1. 6.对于有焊前预热要求的焊件，根据工艺文件要求规范参数预热，温度必须经热电偶测温仪测定，预热范围宽度应符合工艺文件的规定。 5.2.焊接过程
