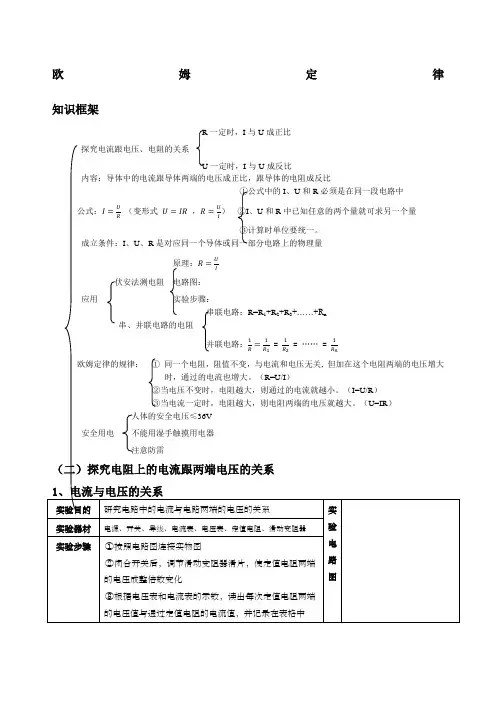

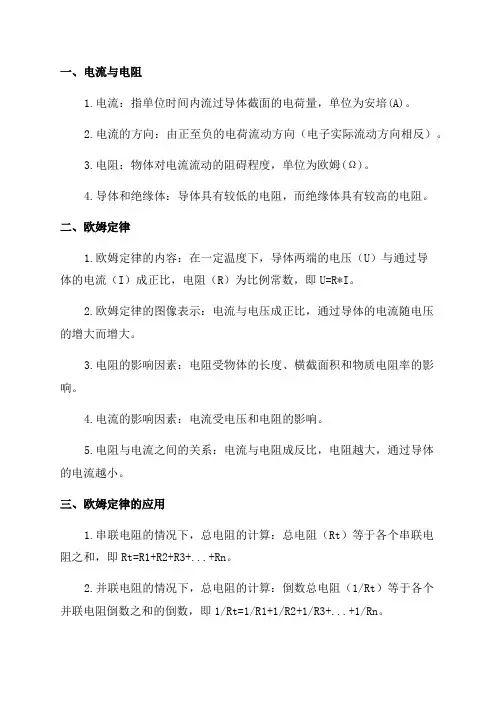

欧姆定律知识框架
R一定时，I与U成正比
探究电流跟电压、电阻的关系
U一定时，I与U成反比
内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
①公式中的I、U和R必须是在同一段电路中
公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量
③计算时单位要统一。
成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量
原理：
伏安法测电阻电路图：
应用实验步骤：
串联电路：R=R1+R2+R3+……+R n
串、并联电路的电阻
并联电路： = = …… =
欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的
电压增大时，通过的电流也增大。（R=U/I）
②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R）
③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR）
人体的安全电压≤36V
安全用电不能用湿手触摸用电器
注意防雷

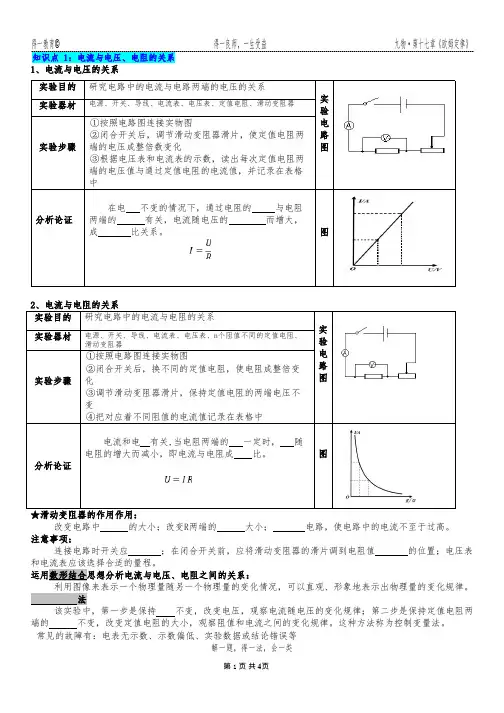

（二）探究电阻上的电流跟两端电压的关系
1、电流与电压的关系
实验目的研究电路中的电流与电路两端的电压的关系
实
实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器
实验步骤
①按照电路图连接实物图
②闭合开关后，调节滑动变阻器滑片，使定值电阻两端
的电压成整倍数变化 ③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中
验电路图
分析论证
在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。
图
2、电流与电阻的关系
实验目的 研究电路中的电流与电阻的关系
实
验电路图
实验器材 电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器
实验步骤
①按照电路图连接实物图
②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中
分析论证
电流和电阻有关,当电阻两端的电压一定时，电流随
电阻的增大而减小，即电流与电阻成反比。
图
3、在探究“电流与电压、电阻”关系的实验中
滑动变阻器的作用作用：
改变电路中电流的大小；改变R 两端的电压大小；保护电路，使电路中的电流不至于过高。 注意事项：
连接电路时开关应断开；在闭合开关前，应将滑动变阻器的滑片调到电阻值最大的位置；电压
表和电流表应该选择合适的量程。
运用数形结合思想分析电流与电压、电阻之间的关系：
利用图像来表示一个物理量随另一个物理量的变化情况，可以直观、形象地表示出物理量的变化规律。
控制变量法
该实验中，第一步是保持电阻不变，改变电压，观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变，改变定值电阻的大小，观察阻值和电流之间的变化规律。这种方法称为控制变量法。
4、注意该试验中，可能的电路故障的判断和分析，
常见的故障有：电表无示数、示数偏低、实验数据或结论错误等
（三）欧姆定律及其应用
1、内容
变形式：或
描述：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
注意：①该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性。
②使用该定律时，各物理量的单位必须统一，电压、电阻、电流的单位分别是V、Ω、A。
③该定律只适用于金属导电和液体导电，对气体、半导体导电一般不适用。
④该定律只适用于纯电阻电路。
2、结论（注意前提条件）
电阻一定时，通过导体的电流与导体两端的电压成正比
电压一定时，通过导体的电流与导体的电阻成反比
3、电阻的串、并联
（1）串联电路的总电阻等于各串联电阻之和
R=R1+R2+……+R n n个阻值相同的电阻串联，其总电阻为R=nR0
把几个电阻串联起来相当于增加了导体的长度，其总电阻一定比每个导体的电阻大。（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和
n个阻值相同的电阻并联，其总电阻为
把n个电阻并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的都要小。4、串、并联中电压电流的分配特点
串联电路并联电路电路图
电流I总=I1=I2I总=I1+I2电压U总=U1+U2U总=U1=U2
电阻R总=R1+R2
比例分配
“串联分压、并联分流”的理解：
根据串联中，电流不变，利用欧姆定律，有，变形得
根据并联中，电压相等，利用欧姆定律，有，变形得
（四）测量电灯泡的电阻
1、伏安法测导体电阻
试验原理根据欧姆定律的变形公式
用电压表、电流表分别测出待测电阻两端的电压和通过它的电流，就可以求得这段导体的电阻。此法叫“伏安法”
实验器材电源、开关、电压表、
电流表、滑动变阻器、
待测电阻、导线若干
实验电路图
实验步骤①按实验原理图正确连接实验电路
②电路经检查无误后，闭合开关，调节滑动变阻器的滑片P的位置，使电阻两端的
电压分别为U1、U2、U3，观察电流表的示数，每次对应的数值为I1、I2、I3，分别填入设计的表格中。
③根据每次记录的电压值和电流值求出每次对应的电阻值R1、R2、R3，求出它们的平均值R=（R1+R2+R3）/3
①保护电路
滑动变阻器作用②改变导体两端的电压，使其成倍数地增加
③多次测量求平均值
2、伏安法测小灯泡电阻（重要）
原理，伏安法，同上
实验所需器材电压表、电流表、滑动变阻器、电源、开关、导线若干
原理图记录表格实验序号U/V I/A R/Ω1
2
3
注意事项
①器材的选取：电流表所选用量程满偏值要大于电路中的最大电流；滑动变阻器的
最大阻值应略大于或接近小灯泡的电阻（效果更明显）
②连接电路时：按照电压表、电流表、滑动变阻器的使用规则，将它们正确地连入
电路，在连接的过程中，开关要断开。
③进行实验时：闭合开关前，要把滑动变阻器的滑片调到最大阻值处，是电路中的
电流最小，以保证电路中灯泡、滑动变阻器、电压表、电流表等仪器的安全。
④将每次测量的结果和小灯泡的发光情况记录下来，以便最后分析和总结。
⑤分析处理数据，对于测得的各组电流和电压值，计算出相应的电阻，然后比较，
找出规律。
3、“伏安法”测电阻试验中常见故障的排除方法
故障原因分析排除方法
闭合开关，灯泡不亮，?表
示数是零，?示数很大
电压表直接接在了电源两极，小灯泡
开路
检查小灯泡与底座是否接
触良好，否则更换好的小
灯泡
闭合开关后发现小灯泡不
亮，??都没有示数
电路中除小灯泡外的某处接触不良
（或同时小灯泡的灯丝断了）
将连接各电路元件的接线
处重新连接，若同时小灯
泡的灯丝坏了，应更换
闭合开关S，发现小灯泡不亮，同时??有示数，但非常小??表有示数，说明电路是通路，灯
泡不亮，说明加载灯泡两端的电压太
小，使得通过灯泡的电流太小而不亮，
这可能是电源电压太小，或滑动变阻
器接入电路中的电阻过大
可以适当提高电源电压，
或将滑动变阻器接入电路
中的阻值调小
闭合开关S后，小灯泡亮，发现??的指针左偏指正向左偏转说明??的正负接线柱
接反了
对调正负接线柱上面的线
连接好实验电路后，闭合开
关并移动滑片，发现小灯泡变亮，?示数变大，?示数变小；小灯泡变暗，?示数变小，?示数变大电路是通路，但是小灯泡变亮，?示
数变大时，?示数反而变小，是由于
?并联在了滑动变阻器两端
将电压表改装，并联在小
灯泡两端
将实验电路连接好后，闭合
开关S，发现小灯泡特别亮，
无论滑片怎样移，灯泡亮读
不变。
滑动变阻器连接有误纠正接法（一上一下）
（五）欧姆定律和安全用电
1、欧姆定律和安全电压
（1）人体触电或引发火灾，都是由于电路中的电流过大造成的，从欧姆定律来考虑：
①电压越高越危险
②防止电阻过小。（如：湿手不能触摸开关和用电器，避免短路等）
（2）加在人体上但不会对人体造成危害的电压称为安全电压（≤36V）。
我国家庭电路电压=220V 动力电路电压=380V 高压输电线路电压可达105V
2、利用欧姆定律分析短路现象
导线不通过用电器而直接接在用电器或电源的两端，称之为短路。
由于并联，导线与和它并联的部分两端电压相同，而导线电阻很小，可以不计，则导线上必然通过一个大电流。若导线与用电器并联，则电流几乎不通过用电器，用电器不工作；若导线与电源并联，则大电流通过电源会将电源烧坏。
3、注意防雷
（1）雷电现象及破坏作用
雷电是大气中一种剧烈的放电现象。云层间、云层与大地间的电压可达几百万伏甚至几亿伏。根据欧姆定律，当发生雷电现象时，可以产生巨大的电流。
（2）避雷针
避雷针由金属制成，放在建筑物高处，当电荷传至避雷针尖，电荷会极易沿金属线流入大地，这条电流通道的建立可以中和云层和建筑物上的正负电荷，使得建筑物免遭雷电损坏。
4、利用欧姆定律解释触电现象
触电是由于电流过大造成的。根据，当电压过大或电阻过小时，都会产生大电流，造成触电事故。
（六）方法清单
1、利用欧姆定律进行计算步骤：
（1）根据题意画出电路图，看清电路的组成（串联还是并联）——分析连接方法
（2）明确题目给出的已知条件、未知条件——知道有什么、求什么
（3）针对电路类型（串、并），联系欧姆定律进行分析——核心分析
（4）列式求解
例：如图所示的电路中，电阻R1的阻值是10Ω，闭合开关S，电流表A1的
示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为。
2、如何判断电压表、电流表的示数变化
（1）明确电路的连接方式和各元件的作用
（2）认清滑动变阻器的连入阻值
（3）弄清电路图中电表测量的物理量
（4）分析电路的总电阻怎样变化和总电流的变化情况
（5）最后综合得出电路中电表示数的变化情况
例：如图所示电路中，电源电压恒定，R0为定值电阻，R为滑动变阻
器，闭合开关S后，在滑动变阻器滑片P左滑的过程中（）
A.电流表A1的示数变小
B.电流表A2的示数变大
C.电压表示数变小
D.电灯的亮度变暗
欧姆定律实验专题训练 1.在探究电流与电压、电阻的关系时，同学们做了以下实验： （一）小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源(3 V)、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的:A.定值电阻；B.小灯泡． (1)为了完成研究还应选择的器材(填序号)____；理由是：_______________． (2)小明按照设计的电路进行元件连接，连接电路时开关一定要，滑动变阻器的滑片要滑到。请你用笔划线完成图1甲中的实物电路连接(你所选的器材在图中用接线板代替)，并使图示位置的滑动变阻器接入电路的阻值最大． (3)小明闭合开关发现电流表、电压表示数都较大，移动滑片两表示数不变，原因可能是。更正后通过实验得出了表(一)中的数据，请读出图1乙中两表的示数，记在表中最后一列的空格处．并得出结论 (4)小丽通过实验得出了表(二)中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减小”的结论．小明观察并检查了小丽所连接的电路后，告诉小丽….你认为原因可能是____________________． （5）小东将小灯泡、学生电源、电流表、电压表连成了如图2所示的电路探究“流过导体的电流与电压的关系”，他通过实验，记录多组灯泡两端电压U和电流I的数据，通过分析来找出电压U和电流I的关系． ①他的设计中有什么错误？应怎样更正？ ②他通过来改变电压的。 ③他改变电压的方法与小明的方法比较，有什么不好？ （二）小丽同学用如图3所示的电路研究导体中的电流跟导体电阻的关系，她先后将5 Ω、15 Ω和20Ω的定值电阻接入电路A、B两点间，闭合开关S，读出电流表示数(如表三)。由实验数据可以看出电流I与电阻R并不成反比。 (1)该实验中选错了什么器材：，请你说出应换用的器材。 (2)为保证实验正确进行，还需要表，接在____ 。 (3)选好器材正确接好电路后，闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数．则发生故障的原因可能是__________________． (4)排除故障后，同学们继续进行实验．一位同学在读取完电流表示数后，直接拆下阻值为5 Ω的电阻改换成阻值为15Ω的电阻．他认为这样操作便捷高效．那么，①如图4将5 Ω的电阻改换成阻值为15 Ω的电阻后，电压表示数会怎样 变化：_________．要使电压表恢复到原来的示数，应将滑片向 端滑动。移动变阻器滑片时，眼睛应注视 (选填 序号)； A．变阻器滑片B．电压表示数C．电 流表示数 ②请你指出他在操作中的错误：______________． ③他们进行三次实验后，觉得实验次数太少，于是又找来50Ω、 100Ω的电阻再继续实验，他们多次实验的目的是。他们换上100Ω的电阻后，无论怎样调节滑片，都不能使电压表恢复到原来的示数，而且示数始终偏小，原因可能是。 （5）图5中是某实验小组在探究过程中， 根据实验数据绘制的图像，其中表示电压 不变时，电流随电阻变化的图像是 ________图。(选填"甲"或"乙") 由此得到得到电流与电阻的关系的结论是 ______ ． （6）综合探究“电流与电压、电阻的关系”的实验可知。实验开始时，滑动变阻器的作用是。在探究通过导体的电流与导体两端电压关系时，滑动变阻器的作用是；在探究通过导体的电流与导体电阻的关系时，滑动变阻器的作用是。2．同学们学习了电阻的测量知识后，进行了电阻的测量： （一）小明要测量一个约为10Ω电阻R X 的阻值.给出下列器材： A、电压为3V的电源； B、量程为3V的电压表; C、量程为15V的电压表; D、量程为0.6A的 电流表; E、量程为3A的电流表; F、滑动变阻器; G、开关及导线. (1)为了提高实验准确度,应选择器材A、F、G 和、（填写器材代号）。 （2）实验的原理（用公式表示）是
