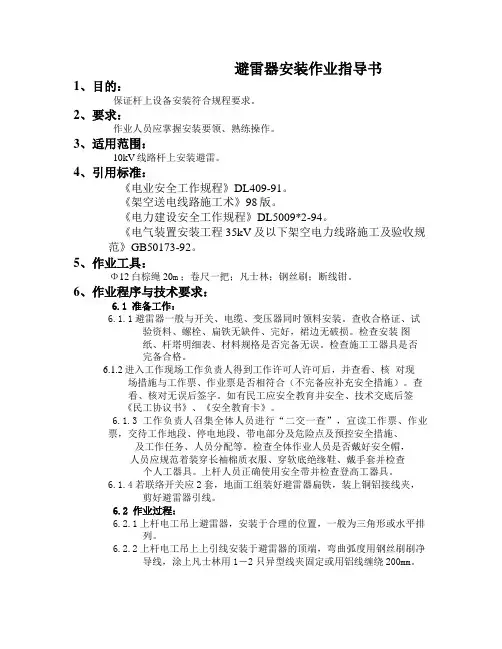

户外避雷器安装作业指导书
1．适用范围
1.电压等级 10kV 配网工程
2.电气类别配网工程中户外阀型避雷器和金属氧化物避雷器的安装
2. 依据及引用文件
序
号
标准、文件相关章节条款
1 GB 50173-1992《电气装置安装工程35kV及
以下架空电力线路施工及验收规范》
第7.0.1、7.0.6条
2 DL/T 5161-2002《电气装置安装工程质量检
验及评定规程》
第10部分:35kV及以下架空电力线路施工质量检验
的表3.0.2“杆上电气设备安装”的规定
3 Q/DSG11105-2008《南方电网工程施工工艺第十四章第四节户外避雷器安装
控制规范》
4 中国南方电网基建工程质量WHS控制作业标准
3．作业流程图：
Y 主要作业内容
Y
Y
Y N
施工条件
施工准备
质量检验
一次接线及附件安装
支架安装
避雷器安装
Y
4．作业内容
4．1本工序作业前施工条件
序
号
项目内容确认人说明
1 任务单根据本单位实际设置内容(包含本项工作)。本工序
施工负
责人
经审批
2 图纸设计图纸。本工序
施工负
责人
经审批
3 预算材
料表
含主、副材。
本工序
施工负
责人
经审批
4 施工方施工措施、安全技术交底(项目部级)。本工序经审批
案施工负
责人
5 相关证
照
根据需要办理涉及进入工作场所的手续、证件。
本工序
施工负
责人
有效
6 确认上
一工序
检查合
格
(1)确认避雷器的各项(绝缘电阻、1mA时电压降、
75%1mA电压下的泄漏电流等)试验合格,符合试
验标准要求。确认避雷器的安装使用说明书、出
厂试验报告齐全,设备质量完好。
(2)接地电阻符合设计要求。
本工序
施工负
责人
合格
4．2施工准备
序
号
项目内容说明
1 人员配
置
施工阶段
建议工作
人数
现场施工
负责人
现场施工
质安员
支架安装
技术工人
2
1 1
避雷器安装
技术工人
2
一次接线
技术工人
2
技术岗位必须持有与作业工种相
应、有效的上岗证,辅助工不得从
事电气设备安装等专业工作。
2 施工内
容相对
应的设
备材料
避雷器、导线、热镀锌螺丝、镀锌角铁等。
(1)核对设备、材料的到位及数
量；核对避雷器的技术性能、
各项参数符合设计要求。
(2)检查避雷器的瓷件(复合外
套)无裂纹、破损，瓷铁粘合牢固。
(3)收集避雷器的出厂合格证
明文件及技术资料。
3 施工内
容相对
应的器
具、机械
及工器
具仪表
工器具：水平仪、焊接工具、压接钳、绳索、扳手、
尺子、梯子等。
根据现场情况使用的工器具符合
相关要求。
4 作业风
险控制
现场施工负责人参照本单位安全生产风险管理体系
的作业风险基准库内与本工序的相关风险及控制措
施、施工方案、现场情况等因素生成并填写《户外
避雷器安装工作前安全风险辨析及措施表》（见表
《户外避雷器安装工作前安全风
险辨析及措施表》将随本单位安
全生产风险管理体系的建设和推
进不断完善扩展。作业风险包括：
3-4-1）安全、职业健康和环境三方面存
在风险
5 完成开
工程序
工作负责人向项目负责人报开工，并由项目负责人
完成向监理单位开工报审手续。
施工准备完成可报开工，当施工
准备不足时，上报该项目负责人
协调解决。
4．3主要作业内容
序
号
项目内容说明
1 作业前
工作
(1)现场施工负责人向进入本施工范围的所有工
作人员明确交代本次施工设备状态、作业内容、
作业范围、进度要求、特殊项目施工要求、作业
标准、安全注意事项、危险点及控制措施、危害
按安规规定佩戴统一的安全帽、
统一佩戴有个人相片的作业证
（或胸卡证）、穿着统一的工作
服。
避雷器试验作业指导书与试验标准 2016年12月6日
目录 第一章总则 (2) 第二章引用标准 (3) 第三章检修工作准备 (4) 第四章检修试验作业 (16) 第五章检修报告编写及要求 (27) 第六章检修工作的验收 (28)
第一章总则 第一条为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化，保证避雷器安全可靠运行，特制定本规范。 第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。 第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段；检修包括检查（检测）和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。 第四条本标准适用于国家电网公司系统的10kV～750kV金属氧化物避雷器以及系统标称电压10kV～500kV碳化硅阀式避雷器。
第二章引用标准 第五条以下列出了本规范应用的标准、规程和导则，但不限于此。 GB7327－1987 交流系统用碳化硅阀式避雷器 GB11032－2000 交流无间隙金属氧化物避雷器 GB2900.12－1989 电工名词术语避雷器 GB50150－1991 电气装置安装工程电气设备交接试验标准 GB/T16927.1－1997 高电压试验技术第一部分：一般试验方法GBJ 147－1990 电气装置安装工程高压电器施工及验收规范 DL/T596－1996 电力设备预防性试验规程 DL/T804－2002 交流电力系统金属氧化物避雷器使用导则 DL/T815－2002 交流输电线路用复合外套金属氧化物避雷器 Q/GDW109－2003 750kV系统用金属氧化物避雷器技术规范 GB 5 0150-2006 电气装置安装工程电气设备交接试验标准 国家电网公司《变电站管理规范》（试行） 国家电网公司《电力生产设备评估管理办法》 国家电网公司《110(66)kV～750kV避雷器技术标准》 国家电网公司《110(66)kV～750kV避雷器运行管理规范》 国家电网公司《110(66)kV～750kV避雷器技术监督规定》 国家电网公司《预防110(66)kV～750kV避雷器事故措施》 第三章检修工作准备
安装避雷器施工方案 一．工程概况： 氧化锌避雷器主要试验项目包括避雷器安装、绝缘电阻测量、泄漏电流测量。 二．施工准备 2.1避雷器的额定电压是否与线路电压相同； 2.2底盘瓷板是否有裂纹，瓷件表面是否有裂纹、损伤、闪络痕迹和掉釉现象。 如有损坏，损坏面应小于0.5cm~2，不超过三处可继续使用； 2.3将避雷器向不同方向轻轻摇动，内部不得有松动声；2.4检查瓷套与法兰连接处的粘接、密封是否良好。 三．维护技术标准及质量保证措施4.1维护技术标准4.1.1绝缘电阻1）35kV以上，不低于25002。35kV及以下，不小于1000Ω。 1.直流1m电压（U1mA）和0.75u1ma下的泄漏电流。 2.不应低于GB11032的规定值。 3.U1mA的测量值与厂家的初始值或规定值比较，变化不大于±5%。3）0.75u1ma以下的泄漏电流不大于50ua。 4.2质量保证措施4.2.1检查验收安全绝缘器具，不合格者更换。 5个。维护安全措施5.1危险源辨识、风险评价和控制措施确认。 4.维修作业危险源辨识及风险评估。 5.绝缘安全器具试验时有触电危险。 6.环境控制措施6.1维修现场严禁遗留擦拭机布、手套等废弃物。 7.维修现场严禁遗留废保险丝。 8.废雨刷、手套、保险丝统一回收。 四．主要施工方法 1 检查确认安全措施齐全，办理工作票。 2 操作避雷器，将避雷器浸入水中8小时，取出并通风8小时。 3 试验场地应设置围栏，并悬挂“停止、高压危险”标志。 4 避雷器应垂直安装，倾角不大于15°。安装位置应尽量靠近保护设备。避雷器与3-10kV 设备的电气距离不应大于15m，易检查、易巡视的带电部分距地面小于3m时，应设置障碍物。 5 避雷器导线及母线与导线连接处的截面积不小于规定值：3-10kV铜导线导线截面积不小于16mm2，铝导线截面积按设计要求不小于25mm235kv及以上。上下引线连接牢固，无松动，金属接触面应清除氧化膜和油漆； 6 避雷器周围应有足够的空间，带电部分与相邻相导线或金属框架的距离不小于0.35m，底座之间的距离板与地面不应小于2.5m，以免周围物体干扰避雷器的电位分布，降低间隙放电电压； 五. 高压避雷器的支柱绝缘子串必须牢固，其弹簧应适当调整，以保证自由伸缩，螺母在弹簧箱不应松动，应有保护装置；同相耐张绝缘子串的张力应均匀； 1. 均压环应水平安装，不得歪斜，三相中心孔应一致；所有电路（从母线线到地线）不应应尽可能短而直； 2.测量绝缘电阻和泄漏电流。 3.试验结束后，拆除自装接地短路。 4.清理现场，不留杂物。
避雷器安装施工作业指导书1 施工准备
} 2 操作程序 工艺流程图 施工准备支架底座安装避雷器装置就位安装结束 操作方法 施工准备 （1）应事先对避雷器外观检查合格后方可安装。 （2）根据安装计划，提前将避雷器及安装工具、安装支架、计数器、引线等一起装在安列平板车上（有条件用汽车吊安装的地方也可装在汽车上，用汽车运达安装支柱处，用汽车吊安装），并采取防止掉漆及机械损坏措施，检查核对铭牌和订购单上的详细内容是否与现场所需一致、外观及配件是否完整。 （3）提前向线路临管单位运输部门提报封闭要点施工计划。施工前应将作业车停放在需作业区间的邻近车站。 、 （4）对安装作业人员进行技术交底和安装培训，使其清楚安装技术标准和安全注意事项。作业人员应经考核，合格后方可上岗作业。 （5）清刷避雷器有电路通道连接表面，直到露出金属光泽；用干净的布擦掉覆盖的污物和金属屑；将无酸凡士林或润滑油涂在接触表面。 避雷器安装 （1）司机接到封闭线路命令后，听从车站值班人员指挥，启动作业车运行至施工地点。 （2）停车后，底座安装人员下车，一人系安全带，带小绳上杆，扎好安全带，放下小绳，地面人员将底座扎牢。 （3）再上杆1人系好安全带，杆上一人拉绳，将底座提至安装位置。 （4）两人配合，按设计要求将支架安放轨面2米高处。先把连接螺栓穿入预紧上，用水平尺量测避雷器支架表面的水平度，保证支架的水平。支架调平后，一人扶住，另一人用呆扳手紧固，并用力矩扳手检测达标。 （5）将避雷器本体吊装上去，将避雷器底座安装到托架上。 （ （6）将计数器安装在托架上。（路基计数器安装在田野侧，桥梁上安装在线路侧） （7）连接避雷器与柱式绝缘子脱离器采用35平方毫米软编织镀锡铜线，至接触网上用电连接线为RTJ-95，距定位悬挂约3米左右，上行接触网电连接安装于小里程侧，下行与上行相反，计数器引线35平方毫米铜缆。 图示：
目录 1.工程概况 2.施工前应具备的必要条件 3.施工机械及工器具配置 4.劳动力配置 5.质量目标 6.施工工序及施工方法 7.工序质量及工艺标准 8.职业健康安全目标 9.作业危险点分析及控制措施 10.安全文明施工及环境保护目标 11.环境因素分析及控制措施 12.成品保护措施 13.施工完成后应交付的资料 1．工程概况 施工地点及名称、范围 本施工方案适用于大唐柴窝堡风电场一期工程110kV升压站中的氧化锌避雷器安装。主要施工地点在大唐柴窝堡风电场110kV升压站内110kV区以及主变110kV中性点。 工程特点 本工程中110kV区避雷器采用Y10W-102/266W，主变区避雷器采用186W型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。 编制依据 1.3.1《大唐柴窝堡风电场一期工程110kV升压站施工组织设计》 施工图《110kV屋外配电装置》 施工图《主变压器及其各侧引线安装》 《电气装置安装工程避雷器安装及验收规范》(GBJ 147) 《电力建设安全管理规定》2005年版 《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX-2003） 《输变电工程达标投产考核标准》 (2005年版)
主要工作量 2 将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。施工图及技术资料文件齐全。 作业指导书及相关技术、安全措施准备完毕并批准使用。 施工用电满足施工要求。 工器具准备齐全，满足施工要求。 3．施工机械及工器具配置
4 5变电站氧化锌避雷器工程 5.1.1避雷器安装分项工程合格品率100％。 工序检验项目质量标准 5.2.1避雷器外观应完整无破损，组合单元应试验合格。 5.2.2有接线端子标识的避雷器，接线端子应经计数器接地或直接接地。 5.2.3底座中心偏差≤5mm ，安装孔中心线偏差≤5mm ，高度偏差≤5mm 。 5.2.4垂直度偏差≤‰避雷器高；并列安装的避雷器三相中心应在同一直线上。 5.2.5金属接触面应清洁，无氧化膜，并涂有电力复合脂。 5.2.6各节位置及组合符合制造厂编号规定，型号符合设计要求。 5.2.7均压环外观清洁无损坏变形并固定牢固，均压环与外套四周间隙均匀一致。 5.2.8计数器动作试验正常。 5.2.9接线端子与母线连接紧固，引线连接不使避雷器端子受力超过允许外应力，接地引线安装平直，固定牢靠。 6．施工顺序及方法 工艺流程图 施工工序及方法6.2.1配制底座 6.2.1.16.2.1.26.2.1.3
金属氧化物避雷器电气试验标准化作业指导书一. 适用范围 本作业指导书适应于避雷器交接、大修和预防性试验。 二. 引用的标准和规程 GB50150-2006《电气装置安装工程电气设备交接试验标准》 DL/T596-1996《电力设备预防性试验规程》 三. 试验仪器、仪表及材料 本试验室主要做的试验项目： 1、测量金属氧化物避雷器及基座绝缘电阻； 2、测量金属氧化物避雷器的工频参考电压和持续电流； 3、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄露电流； 4、检查放电计数器动作情况及监视电流表指示； 5、工频放电电压试验。 注：无间隙氧化物避雷器的试验项目为1、2、3、4项,；2、3可选做一项； 有间隙氧化物避雷器试验项目为1、5项。 1.交接及大修后试验所需仪器及设备材料： 2.预防性试验所需仪器及设备材料：
四、安全工作的一般要求 1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。 2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。 五、试验项目 1.绝缘电阻的测量 1.1试验目的 测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。 1.2该项目适用范围 10kV及以上避雷器交接、大修后试验和预试。 1.3试验时使用的仪器 35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。 1.4测量步骤 1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时应用绝缘棒等工具进行，不得用手碰触放电导线。 测量避雷器绝缘电阻接线图 1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。 1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。应采用屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。开路时，兆欧表转速达额定转速其指针应指“∞”。然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应
金属氧化物避雷器交接试验 作 业 指 导 书 编号：TYDQJS‐ZZ‐00 编制： 日期： 审核： 日期： 批准： 日期：
目录 1. 适用范围 (2) 2. 编写依据 (2) 3. 作业流程 (2) 4. 危险源辨识和安全措施 (3) 5. 作业准备 (3) 6. 试验作业方法 (4) 7. 质量控制措施及检验标准 (9) 8. 试验记录表格 (12) 9. 附件 (15)
1.适用范围 本作业指导书适用于金属氧化物避雷器（或过电压保护器）试验作业。 2.编写依据 序号 引用标准 标准名称 备注 1. GB 50150‐2006《电气装置安装工程电气设备交接试验标准》 2. DLT 5293‐2013 《电气装置安装工程 电气设备交接试验报告统一格式》 3. GB11032‐2010 《交流无间隙金属氧化物避雷器》 4. 《电气设备试验及故障处理实例》（第二版）（中国水利水电出版） 5. DL 408—1991 《电业安全工作规程》（含线路和变电站电气部分） 6. BDYCSY‐ZW‐08 《金属氧化物避雷器交接试验作业指导书》（南方电网） 3.作业流程 试验准备 试验接线和 空试 绝缘电阻试验 直流参考电压和持续电流试验 工频参考电压和持续电流试验 放电计数器及电流表指示检查 试验结果判定和试验记录 试验结束
注：当避雷器带有间隙保护时，必须做工频放电电压试验。 4.危险源辨识和安全措施 序号 危险源名称 危险种类危险等级危险控制（安全）措施 1. 试验设备未接地 或接地不良 设备损坏低风险 试验前，应认真检查接地线连接可靠， 接地良好 2. 试验区域未设置 安全围栏 人身伤残中等风险试验区域必须按规定设置围栏和标示牌 等安全措施，并安排专人进行监护 3. 引接试验电源时 触电 人身伤亡高风险 落实各项安全措施，加强监护 4. 试验电源不稳定 设备损坏中等风险试验前应用仪器测量电源电压，确保符 合试验要求 5. 高压试验过程中 防范措施不到位 人身伤残高风险 试验开始时，应通知附近作业人员，并 设置安全围栏，派专人把守；操作人员 应大声告知各在场人员，得到回应可以 开始，方可升压，如有异常应立即断电。 6. 登高作业安全防 护措施不完善 人身伤残高风险 使用高空平台车、梯子等作业工具登高 接线，如必须登高作业时，需正确使用 安全带，穿软底鞋 7. 设备存在感应电 人身伤残中等风险使用保安接地线 8. 高压试验过程中 发生电压反击 设备损坏中等风险严格按照规定流程或作业指导书的方法 操作 9. 被试品残余电荷 人身伤残低风险 试验后，应及时对被试品充分放电，放 电用的接地线必须可靠接地 5.作业准备 1) 人员配备 表5‐1 作业人员配备 试验名称 试验人员数量配合人员数量 备注 绝缘电阻测试 2 1 直流1mA电压和0.75U1mA下的 泄漏电流测试 3 3 工频参考电压和持续电流测试 3 3 放电计数器动作情况及监控电 流表指示检查 2 0 工频放电电压试验 3 3 试验记录 2 0 一人记录，一人复查试验设备运输 3 2 2) 工器具及仪器仪表配置
避雷器 避雷器带电测试 [1] 2.测试内容及原理 2.1 测试内容 a) 全电流 b) 阻性电流（或功率损耗） c) 泄漏电流谐波；判定老化的重要方法 d) 各相泄漏电流与运行电压相角差 2.2 测试原理 在交流电压下，避雷器的总泄漏电流包含阻性电流（有功分量）和容性电流（无功分量）。在正常运行情况下流过避雷器的主要为容性电流，阻性电流只占很小一部分，为5%～20%。但当电阻片老化后，避雷器受潮、内部绝缘部件受损以及表面严重污秽时，容性电流变化不大，阻性电流大大增加。所以带电测试
主要是检测泄漏电流及其阻性分量[3]。 3.国内常用测试方法 a) 全电流法； b) 补偿法(阻性电流法)；采用电压互感器二次接线信号(局里主要采用方式) c) 谐波法； d) 测温法; e) 改进补偿法；采用检修箱电源作为电压信号代替PT二次电压[4] 4.测试方法及测试设备 (1) 设备：南京伏安电气有限公司ZD-1型金属氧化物避雷器阻性电流带电测量仪 (2) 测试方法，可参考《金属氧化物避雷器带电测试作业指导书》[5]，目前相关测试接线方法大致有以下几种，如下图所示[6]
(3) 干扰及改进方法 干扰原因：测量三相氧化锌避雷器时，由于相间干扰影响，A、C 相电流相位都要向B 相方向偏移，一般偏移角度2°～4°左右，这导致A 相阻性电流增加，C 相变小甚至为负[6]。相间干扰向量图见图4。 改进方法:采用自动边补方式[6]，自动边补（边相补偿）原理是假定B相对A、C相影响是对称的，测量出I c超前I a的角度Φca，A相补偿Φoa=（Φca-120°）
/2，C相补偿Φoc=-（Φca-120°）/2。 5.典型故障数据 (1) 220 kV I 母A 段避雷器A 相型号为Y10W5-220 / 520W[7] 2007年7月21日 2007年8月2日 6.典型故障原因 a) 结构受损，避雷器内部受潮[4] b) MOA阀片老化，引起阀片击穿[8]

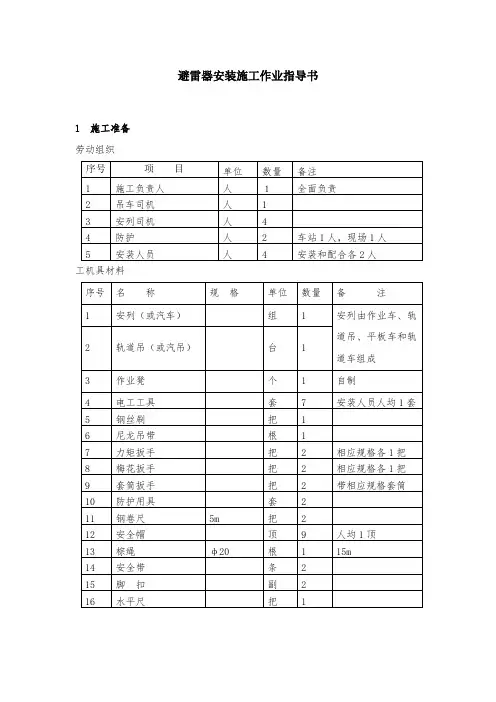

避雷器安装施工作业指导书 1 施工准备 劳动组织 工机具材料
