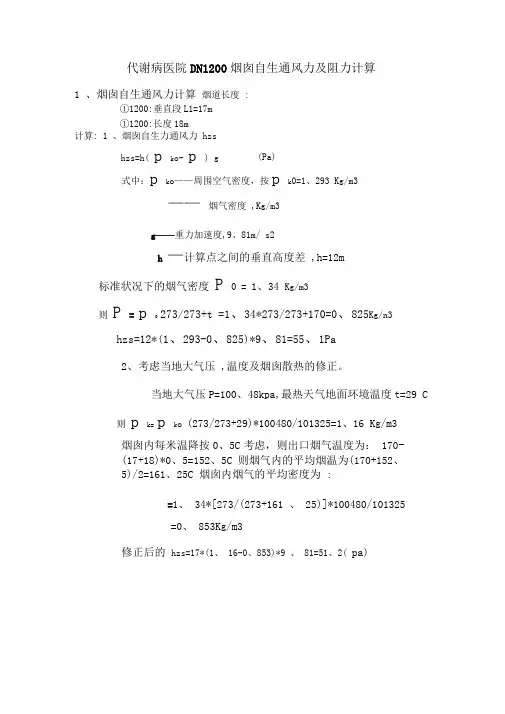

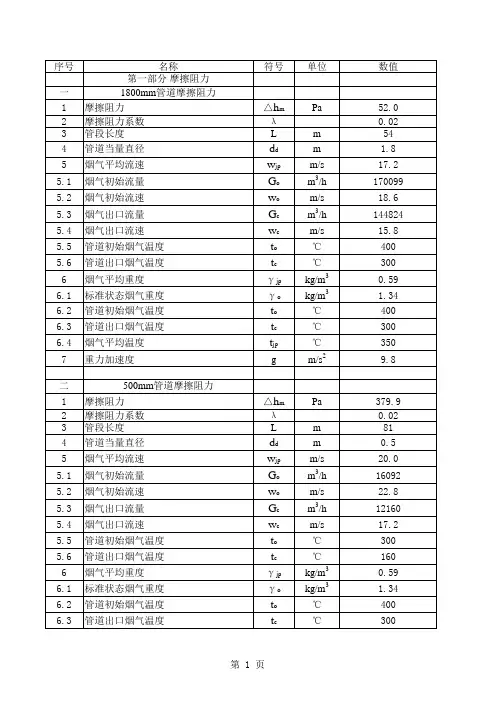

JG-35/3.82-M型流化床锅炉烟气阻力计算汇总
图号：1500-0
编号：1500YZH
计算：
校对：
审核：
哈尔滨鑫北源电站设备制造有限公司
二O一一年六月
管内两相流阻力程序计算与分析 学号： 姓名：
算例三： 已知一均匀受热的螺旋管试验段总长为32 m，管子内径为12.53 mm，螺旋直径为1 m，试验压力分别为2 、4、6 MPa，管内汽水混合物的质量流速为400 kg·m-2·s-1，关于汽水两相摩擦压降梯度的部分试验结果如图所示。要求： （1）收集、整理实验数据； （2）分别用螺旋管均相模型和Santini关联式预测试验工况下的摩擦压降梯度，并将预测结果与实验数据进行对比分析（绘图分析）； （3）影响因素分析——总结压力和干度对摩擦压降梯度的影响规律（绘图分析）。
一、管内气液两相流均相模型的摩擦压降计算关联式
二、计算流程
三、程序 clc %clear all d=12.53e-3; D=1; G=400; for p=2e3:2e3:6e3 %取压力分别为2，4，6MP rhol=refpropm('D','P',p,'Q',0,'water'); %饱和水密度 visl=refpropm('V','P',p,'Q',0,'water'); %饱和水动力粘度 rhog=refpropm('D','P',p,'Q',1,'water'); %饱和蒸汽密度 visg=refpropm('V','P',p,'Q',1,'water'); %饱和蒸汽动力粘度 i=0; for x=0.05:0.05:0.95 i=i+1; X(i)=x; %干度 %Santini经验关联式 kx=-0.0373*x.^3+0.0387*x.^2-0.00479*x+0.0108; rhotp=1/(x/rhog+(1-x)/rhol); dpdz1(i)=kx*G.^1.91/d.^1.2/rhotp/1000; %螺旋管均相模型关联式 Relo=G*d/visl; %全液相雷诺数 fclo=0.3164*Relo.^(-0.2)*(d/D).^0.1; %单相螺旋管阻力系数 dplo(i)=fclo*G*G/(2*rhol*d)/1000; %全液相压降 fai1(i)=1+x*(rhol/rhog-1); fai2(i)=(1+x*(visl/visg-1)).^(-0.2); failo(i)=fai1(i)*fai2(i); %折算因子 dpdz2(i)=dplo(i)*failo(i); %两相压降 end if (p==2e3) figure(1) plot(X,dpdz1,'r') hold on plot(X,dpdz2,'b') hold on data=xlsread('2MPa压力数据') plot(data(1,:),data(2,:),'k-s');
中国石化集团兰州设计院标准 SLDI 233A13-98 中国石化集团兰州设计院
目次 1 单相流(不可压缩流体) (1) 1.1 简述 (1) 1.2 计算方法 (1) 1.3 符号说明 (24) 2 单相流(可压缩流体) (25) 2.1 简述 (25) 2.2 计算方法 (25) 2.3 符号说明 (36) 3 气-液两相流(非闪蒸型) (37) 3.1 简述 (37) 3.2 计算方法 (38) 3.3 符号说明 (48) 4 气-液两相流(闪蒸型) (49) 4.1 简述 (49) 4.2 计算方法 (49) 4.3 符号说明 (57) 5 气-固两相流 (58) 5.1 简述 (58) 5.2 计算方法 (59) 5.3 符号说明 (74) 6 真空系统 (76) 6.1 简述 (76) 6.2 计算方法 (76) 6.3 符号说明 (87) 7 浆液流 (88) 7.1 简述 (88) 7.2 计算方法 (88) 7.3 符号说明 (97)
1 单相流（不可压缩流体） 1.1 简述 1.1.1 本规定适用于牛顿型单相流体在管道中流动压力降的计算.工艺系统专业在化工工艺专业已基本确定各有关主要设备的工作压力的情况下,进行系统的水力计算.根据化工工艺要求计算各主要设备之间的管道(包括管段、阀门、控制阀、流量计及管件等)的压力降，使系统总压力降控制在给定的工作压力范围内，在此基础上确定管道尺寸、设备接管口尺寸、控制阀和流量计的允许压力降，以及安全阀和爆破片的泄放压力等。 1.1.2 流动过程中剪应力与剪变率之比为一常数,并等于其动力粘度的流体称牛顿型流体.凡是气体都是牛顿型流体,除工业上的高分子量液体、胶体、悬浮液、乳浊液外，大部分液体亦属牛顿型流体。 1.2 计算方法 1. 2.1 注意事项 1.2.1.1 安全系数 计算方法中未考虑安全系数，计算时应根据实际情况选用合理的数值。通常,对平均需要使用5～10年的钢管，在摩擦系数中加20%～30%的安全系数，就可以适应其粗糙度条件的变化；超过5～10年，条件往往会保持稳定；但也可能进一步恶化。此系数中未考虑由于流量增加而增加的压力降，因此须再增加10%～20%的安全系数。规定中对摩擦压力降计算结果按1.15倍系数来确定系统的摩擦压力降，但对静压力降和其它压力降不乘系数。 1.2.1.2 计算准确度 在工程计算中，计算结果取小数后两位有效数字为宜。对用当量长度计算压力降的各项计算中，最后结果所取的有效数字仍不超过小数后两位。 1.2.2 管径 1.2.2.1 确定管径的一般原则 a) 应根据设计条件来确定管道直径.当需要时，可增加设计条件下压力降15%～25%的富裕量，但以下情况除外： 1) 有燃料油循环管路系统的排出管尺寸，应考虑一定的循环量; 2) 泵、压缩机和鼓风机的管道，应按工艺最大流量(在设备设计允许的流速下)来确定尺寸，而不能按机器的最大能力来确定管道尺寸； 3） 间断使用的管道（如用于开工的旁路管道）尺寸，应按可能得到的压差来确定。 b) 在允许压力降范围内，应采用经济管径。某些管道中流体允许压力降范围见表1.2.2-1。 c) 某些对管壁有腐蚀及磨蚀的流体，由流速决定管径，其流速见表1.2.2-2。 1.2.2.2 管径计算 计算公式如下： 5.05.0f )( 8.18)( 8.18μρ μ W V d == （1.2.2-1） 式中 d ——管道内直径，mm ； V f ——流体体积流量，m 3/h μ——流体平均流速，m/s; W ——流体质量流量，kg/h ； ρ——流体密度，kg/m 3。 通常可由图1.2.2-1或图1.2.2-2查得管径。
燃料空气需要量及燃烧产物量的计算 所有理论计算均按燃料中可燃物质化学当量反应式，在标准状态下进行，1kmol 反 应物质或生成物质的体积按22.4m 3计，空气中氧和氮的容积比为21:79，空气密度为 1.293kg/m 3。 理论计算中空气量按干空气计算。燃料按单位燃料量计算，即固体、液体燃料以1kg 计算，气体燃料以标准状态下的1m 3计算。 单位燃料燃烧需要理论干空气量表示为L 0 g ，实际燃烧过程中供应干空气量表示为 Ln g ； 单位燃料燃烧理论烟气量表示为V 0，实际燃烧过程中产生烟气量表示为Vn; 单位燃料燃烧理论干烟气量表示为V 0g ，实际燃烧过程中产生干烟气量表示为Vn g ; 一、通过已知燃料成分计算 1. 单位质量固体燃料和液体燃料的理论空气需要量（m 3/kg ） L 0=（8.89C ＋26.67H ＋3.33S －3.33O ）×10﹣2式中的C 、H 、O 、S ——燃料中收到基 碳、氢、氧、硫的质量分数%。 2. 标态下单位体积气体燃料的理论空气需要量（m 3/m 3） L 0=4.76?? ????-+??? ??+++∑2222342121 O S H?CmHn n m H CO ×10﹣2式中CO 、H 2、H 2O 、H 2S 、CmHn 、O 2——燃料中气体相应成分体积分数(%). 3. 空气过剩系数及单位燃料实际空气供应量 空气消耗系数а=0 L 量单位燃料理论空气需要量单位燃料实际空气需要?L 在理想情况下，а=1即能达到完全燃烧，实际情况下，а必须大于1才能完全燃烧。а＜1显然属不完全燃烧。 а值确定后，则单位实际空气需要量L а可由下式求得： L 0g =аgL 0 以上计算未考虑空气中所含水分 4. 燃烧产物量 a.单位质量固体和液体燃料理论燃烧产物量(m 3/kg) 当а=1时， V 0=0.7L 0+0.01(1.867C+11.2H+0.7S+1.244M+0.8N)式中 M ——燃料中水分（%）。 b.单位燃料实际燃烧产物量（m 3/kg ） 当a ＞1时，按下式计算： 干空气时，V a =V 0+(a-1)L 0 气体燃料 (2)单位燃料生成湿气量 ?V =1+α0L －[0.5H 2+0.5C O －(4 n －1) C m H n ] (标米3/公斤) （2-14） （3）单位干燃料生成气量 g V ?=1+α0L －[1.5H 2+0.5C O －( 4n －1) C m H n +2 n C m H n ） (标米3/公斤) （2-15）
通风管道阻力计算 对于空调通风专业来说，我们最终的目的是让整个系统达到或接近设计及业主的要求。对于整套空调系统而言主要应该把握几个关键的参数：风量、温度、湿度、洁净度等。可见无论空调是否对新风做处理，我们送到房间的风量是一定要达到要求。否则别的就更不用考虑了。管道内风量主要是由风管内阻力影响的。 风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。下边为标准工况且没有扰动的情况下的计算，如实际不是标准工况且有扰动需要进行修正。 一：摩擦阻力(沿程阻力)计算 摩擦阻力(沿程阻力)计算一：（公式推导法） 根据流体力学原理，无论矩形还是圆形风管空气在横断面形状不变的管道内流动时的摩擦阻力(沿程阻力) 按下式计算：ΔPm=λν2ρL/2D 以上各式中： ΔPm———摩擦阻力(沿程阻力)，Pa。 λ————摩擦阻力系数【λ根据流体不同情况而改变不具有规律性，不可用纯公式计算，只能靠实验得到许多不同状态的半经验公式： 其中最常用的公式为：，《K-管壁的当量绝对粗糙度，mm （见表1-1）；D-风管当量直径，mm(见一下介绍) ；Re雷诺数判断流体流动状态的准则数,（见表1-1）；其实λ一般由莫台图所得，见图】 莫台曲线图
表1-1 一般通风管道中K、Re、λ的经验取值 ν————风管内空气的平均流速，m/s; 【其中ν=Q/F；Q为管内风量m3/S，F为管道断面积M2 ；其中矩形风管F=a×b;圆形风管F=πD2 /4，一般设计也直接选风速见表1-2】表1-2 一般通风系统中常用空气流速（m/s） ρ————空气的密度，Kg/m3;【在压力B0=101.3kPa、温度t0=20℃、一般情况下取ρ=1.205Kg/m3; 见表1-3】 L ———风管长度，m 【横断面形状不变的管道长度】 D———风管的当量直径，m; 【矩形风管流速当量直径：；流量当量直 径：；圆形风管D为风管直径】 摩擦阻力(沿程阻力)计算二：（比摩阻法）
管道的阻力计算 风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。通常直管中以摩擦阻力为主，而弯管以局部阻力阻力为主（图6-1-1）。 图6-1-1 直管与弯管 （一）摩擦阻力 1．圆形管道摩擦阻力的计算 根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算： （6-1-1） 对于圆形风管，摩擦阻力计算公式可改为： （6-1-2） 圆形风管单位长度的摩擦阻力（又称比摩阻）为： （6-1-3） 以上各式中 λ——摩擦阻力系数；
v——风秘内空气的平均流速，m/s； ρ——空气的密度，kg/m3； l——风管长度，m； Rs——风管的水力半径，m； f——管道中充满流体部分的横断面积，m2； P——湿周，在通风、空调系统中即为风管的周长，m； D——圆形风管直径，m。 摩擦阻力系数λ与空气在风管内的流动状态和风管管壁的粗糙度有关。在通风和空调系统中，薄钢板风管的空气流动状态大多数属于紊流光滑区到粗糙区之间的过渡区。通常，高速风管的流动状态也处于过渡区。只有流速很高、表面粗糙的砖、混凝土风管流动状态才属于粗糙区。计算过渡区摩擦阻力系数的公式很多，下面列出的公式适用范围较大，在目前得到较广泛的采用： （6-1-4） 式中K——风管内壁粗糙度，mm； D——风管直径，mm。 进行通风管道的设计时，为了避免烦琐的计算，可根据公式（6-1-3）和（6-1-4）制成各种形式的计算表或线解图，供计算管道阻力时使用。只要已知流量、管径、流速、阻力四个参数中的任意两个，即可利用线解图求得其余的两个参数。线解图是按过渡区的λ值，在压力B0=101.3kPa、温度t0=20℃、宽气密度ρ0=1.204kg/m3、运动粘度 v0=15.06×10－6m2/s、管壁粗糙度K=0.15mm、圆形风管等条件下得出的。当实际使用条件下上述条件不相符时，应进行修正。 （1）密度和粘度的修正 （6-1-5） 式中Rm——实际的单位长度摩擦阻力，Pa/m； Rmo——图上查出的单位长度摩擦阻力，Pa/m； ρ——实际的空气密度，kg/m3； v——实际的空气运动粘度，m2/s。
除尘系统中的管道压力损失计算 管道的压力损失就是含尘空气在管道中流动的压力损失.它等于管道沿程（摩擦）压力损失和局部损失之和 ，在实际计算中以最长沿程一条管道进行计算，其计算结果作为风机造型的参考依据. 一：管道的沿程压力损失 1. a △P m =△P m λR S P -----湿周，既管道的周长（m ） 左管道系统计算中，一般先计算出单位长度的摩擦损失，通常也称比摩阻（Pa/m ）: △P m =λ 比摩阻力可通过查阅图表14-1得出，我公司的管道主要应用于除尘系统中，考虑到含尘空气中粉尘沉降的问题，除尘管道内的风速选择为25～28m/s. 4R S 1 2 V 2e
根据计算图标得出的以下数据： 局部阻力引起的能量损失，称之为局部压力损失或局部损失。 局部损失可按下列公式计算： △P J =δ △P J ----局部压力损失（Pa ） δ------局部阻力系数 2 V 2e
局部阻力系数δ可根据不同管道组件：如进出风口、弯头、三通等的不同尺寸比例，在相关资料中可查得，然后再根据上式计算出局部损失的大小。 例如：整体压制900圆弯头：当r/D=1.5时 δ=0.15 当r/D=2.0时 δ=0.13 当r/D=2.5时 δ=0.12 0总之，△P 为数。 F---Pq---风机全压（Pa ） Q---风机风量（m 3/s ） η----风机效率（一般为0.8～0.86） K---安全系统（1.0～1.2） 上式所得结果即为风机数电机功率，实际使用功率为：
Fs= Fs/F 即为风机的实际使用负载率 Pq*Q 1000* η
管道阻力计算 空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。 一、摩擦阻力 根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算： ρ λ 242 v R R s m ?= (5—3) 式中 Rm ——单位长度摩擦阻力，Pa ／m ； υ——风管内空气的平均流速，m ／s ； ρ——空气的密度，kg ／m 3 ； λ——摩擦阻力系数； Rs ——风管的水力半径，m 。 对圆形风管： 4D R s = (5—4) 式中 D ——风管直径，m 。 对矩形风管 )(2b a ab R s += (5—5) 式中 a ，b ——矩形风管的边长，m 。 因此，圆形风管的单位长度摩擦阻力 ρ λ 22 v D R m ?= (5—6) 摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下： ) Re 51 .27.3lg( 21 λλ +-=D K (5—7) 式中 K ——风管内壁粗糙度，mm ；
Re ——雷诺数。 υvd = Re (5—8) 式中 υ——风管内空气流速，m ／s ； d ——风管内径，m ； ν——运动黏度，m 2 ／s 。 在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。图5—2是计算圆形钢板风管的线解图。它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。 图5—2 圆形钢板风管计算线解图 [例] 有一个10m 长薄钢板风管，已知风量L ＝2400m 3 ／h ，流速υ＝16m ／s ，管壁粗糙
通风管道阻力计算 风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。 一、摩擦阻力根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算： ΔPm=λν2ρl/8Rs 对于圆形风管，摩擦阻力计算公式可改写为： ΔPm=λν2ρl/2D 圆形风管单位长度的摩擦阻力（比摩阻）为： Rs=λν2ρ/2D 以上各式中 λ————摩擦阻力系数 ν————风管内空气的平均流速，m/s; ρ————空气的密度，Kg/m3; l ————风管长度，m ; Rs————风管的水力半径，m; Rs=f/P f————管道中充满流体部分的横断面积，m2； P————湿周，在通风、空调系统中既为风管的周长，m； D————圆形风管直径，m。 矩形风管的摩擦阻力计算 我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。再由此求得矩形风管的单位长度摩擦阻力。当量直径有流速当量直径和流量当量直径两种； 流速当量直径：Dv=2ab/(a+b) 流量当量直径：DL=1.3（ab）0.625/(a+b)0.25 在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。 二、局部阻力当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
冷热水管道系统的压力损失 无论在供暖、制冷或生活冷热水系统，管道是传送流量和热量必不可少的部分。计算管道系统的压力损失有助于： （1） 设选择正确的管径。 （2） 设选择相应的循环泵和末端设备。也就是让系统水循环起来并且达到热能传送目的 的设备。 如果不进行准确的管道选型，会导致系统出现噪音、腐蚀（比如管道阀门口径偏小）、严重的能耗及设备的浪费（比如管道阀门水泵等偏大）等。 管道系统的水在流动时遇到阻力而造成其压力下降，通常将之简称为压降或压损。 压力损失分为延程压力损失和局部压力损失： — 延程压力损失指在管道中连续的、一致的压力损失。 — 局部压力损失指管道系统内特殊的部件，由于其改变了水流的方向，或者使局部水流通道变窄（比如缩径、三通、接头、阀门、过滤器等）所造成的非连续性的压力损失。 以下我们将探讨如何计算这两种压力损失值。在本章节内我们只讨论流动介质为水的管道系统。 一、 延程压力损失的计算方式 对于每一米管道，其水流的压力损失可按以下公式计算 其中：r=延程压力损失 Pa/m Fa=摩擦阻力系数 ρ=水的密度 kg/m 3 v=水平均流速 m/s D=管道内径 m 公式（1） 延程压力损失 局部压力损失
管径、流速及密度容易确定，而摩擦阻力系数的则取决于以下两个方面： （1）水流方式，（2）管道内壁粗糙程度 表1：水密度与温度对应值 水温°C10 20 30 40 50 60 70 80 90 密度 kg/m3999.6 998 995.4 992 987.7 982.8 977.2 971.1 964.6 1．1 水流方式 水在管道内的流动方式分为3种： —分层式，指水粒子流动轨迹平行有序（流动方式平缓有规律） —湍流式，指水粒子无序运动及随时变化（流动方式紊乱、不稳定） —过渡式，指介于分层式和湍流式之间的流动方式。 流动方式通过雷诺数（Reynolds Number）予以确定： 其中： Re=雷诺数 v=流速m/s D=管道内径m。 ?=水温及水流动力粘度，m2/s 表2：水温及相关水流动力粘度 水温m2/s cSt °E 10°C 1.30×10-6 1.30 1.022 20°C 1.02×10-6 1.02 1.000 30°C 0.80×10-6 0.80 0.985 40°C 0.65×10-6 0.65 0.974 50°C 0.54×10-6 0.54 0.966 60°C 0.47×10-6 0.47 0.961 70°C 0.43×10-6 0.43 0.958 80°C 0.39×10-6 0.39 0.956 90°C 0.35×10-6 0.35 0.953 通过公式2计算出雷诺数就可判断水流方式： Re<2,000：分层式流动 Re：2,000-2,500：过渡式流动
锅炉烟尘测试方法 1991—09—14发布1992—08—01实施 国家技术监督局 国家环境保护局发布 1、主题内容与适用范围 本标准规定了锅炉出口原始烟尘浓度、锅炉烟尘排放浓度、烟气黑度及有关参数的测试方法。 本标准适用于GBl3271有关参数的测试。 2、引用标准 GB l0180 工业锅炉热工测试规范 GB l327l 工业锅炉排放标准 3、测定的基本要求 3.1 新设计、研制的锅炉在按GBl0180标准进行热工试验的同时，测定锅炉出口原始烟尘浓度和锅炉烟尘排放浓度。 3.2 新锅炉安装后，锅炉出口原始烟尘浓度和烟尘排放浓度的验收测试，应在设计出力下进行。 3.3 在用锅炉烟尘排放浓度的测试，必须在锅炉设计出力70%以上的情况下进行，并按锅炉运行三年内和锅炉运行三年以上两种情况，将不同出力下实测的烟尘排放浓度乘以表l中所列出力影响系数K，作为该锅炉额定出力情况下的烟尘排放浓度，对于手烧炉应在不低于两个加煤周期的时间内测定。 表1 锅炉实测出力占锅炉设计出力的百分数,% 70-《75 75-《80 80-《85 85-《90 9 0-《95 》=95 运行三年内的出力影响系数K 1.6 1.4 1.2 1.1 1.05 1 运行三年以上的出力影响系数K 1.3 1.2 1.1 1 1 1 3.4 测定位置： 测定位置应尽量选择在垂直管段，并不宜靠近管道弯头及断面形状急剧变化的部位。测定位置应距弯头、接头、阀门和其他变径管的下游方向大于6倍直径处，和距上述部位的上游方向大于3倍直径处。 3.5 测孔规格： 在选定的测定位置上开测孔，在孔口接上直径dn为75mm，长度为30mm左右的短管，并装上丝堵。 3.6 测点位置、数目： 3.6.1 圆形断面：将管道断面划分为适当数量的等面积同心圆环，各测点均在环的等面积中心线上，所分的等面积圆环数由管道直径大小而定，并按表2确定环数和测点数。 表2 圆形管道分环及测点数的确定 管道直径D,mm 环数测点数 《200 1 2 200-400 1-2 2-4 400-600 2-3 4-6 600-800 3-4 6-8 800以上4-5 8-10
第四节管道内的局部阻力及损失计算 在实际的管路系统中，不但存在上一节所讲的在等截面直管中的沿程损失，而且也存在有各种各样的其它管件，如弯管、流道突然扩大或缩小、阀门、三通等，当流体流过这些管道的局部区域时，流速大小和方向被迫急剧地发生改变，因而出现流体质点的撞击，产生旋涡、 二次流以及流动的分离及再附壁现象。此时由于粘性的作用，流体质点间发生剧烈的摩擦和动量交换，从而阻碍着流体的运动。这种在局部 障碍物处产生的损失称为局部损失，其阻力称为局部阻力。因此一般的管路系统中，既有沿程损失，又有局部损失。 4.4.1 局部损失的产生的原因及计算 一、产生局部损失的原因 产生局部损失的原因多种多样，而且十分复杂，因此很难概括全面。这里结合几种常见的管道来说明。 （）（） 图4.9 局部损失的原因 对于突然扩张的管道，由于流体从小管道突然进入大管道如图 4.9 （）所示，而且由于流体惯性的作用，流体质点在突然扩张 处不可能马上贴附于壁面，而是在拐角的尖点处离开了壁面，出现了一系列的旋涡。进一步随着流体流动截面面积的不断的扩张，直到 2 截面处流体充满了整个管截面。在拐角处由于流体微团相互之间的摩擦作用，使得一部分机械能不可逆的转换成热能，在流动过程中，不断地 有微团被主流带走，同时也有微团补充到拐角区，这种流体微团的不断补充和带走，必然产生撞击、摩擦和质量交换，从而消耗一部分机械 能。另一方面，进入大管流体的流速必然重新分配，增加了流体的相对运动，并导致流体的进一步的摩擦和撞击。局部损失就发生在旋涡开 始到消失的一段距离上。 图4.9（）给出了弯曲管道的流动。由于管道弯曲，流线会发生弯曲，流体在受到向心力的作用下，管壁外侧的压力高于内侧的 压力。在管壁的外侧，压强先增加而后减小，同时内侧的压强先减小后增加，这样流体在管内形成螺旋状的交替流动。 综上所述，碰撞和旋涡是产生局部损失的主要原因。当然在 1-2之间也存在沿程损失，一般来说，局部损失比沿程损失要大得多。 在测量局部损失的实验中，实际上也包括了沿程损失。 二、局部损失的计算 如前所述，单位重量流体的局部能量损失以表示
几个常用的系数供参考(排污系数) 烧一吨煤，产生1600×S%千克SO2，1万立方米废气，产生200千克烟尘。 烧一吨柴油，排放2000×S％千克SO2，1.2万立米废气；排放1千克烟尘。 烧一吨重油，排放2000×S％千克SO2，1.6万立米废气；排放2千克烟尘。 大电厂，烟尘治理好，去除率超98%，烧一吨煤，排放烟尘3-5千克。 普通企业，有治理设施的，烧一吨煤，排放烟尘10-15千克； 砖瓦生产，每万块产品排放40-80千克烟尘；12-18千克二氧化硫。 规模水泥厂，每吨水泥产品排放3-7千克粉尘；1千克二氧化硫。 乡镇小水泥厂，每吨水泥产品排放12-20千克粉尘；1千克二氧化硫。 物料衡算公式： 1吨煤炭燃烧时产生的SO2量＝1600×S千克；S含硫率，一般0.6-1.5%。若燃煤的含硫率为1%，则烧1吨煤排放16公斤SO2 。 1吨燃油燃烧时产生的SO2量＝2000×S千克；S含硫率，一般重油1.5-3%，柴油 0.5-0.8%。若含硫率为2%，燃烧1吨油排放40公斤SO2 。 排污系数：燃烧一吨煤，排放0.9-1.2万标立方米燃烧废气，电厂可取小值，其他小厂可取大值。燃烧一吨油，排放1.2－1.6万标立方米废气，柴油取小值，重油取大值。 【城镇排水折算系数】 0.7~0.9，即用水量的70-90%。 【生活污水排放系数】采用本地区的实测系数。。 【生活污水中COD产生系数】60g/人.日。也可用本地区的实测系数。 【生活污水中氨氮产生系数】7g/人.日。也可用本地区的实测系数。使用系数进行计算时，人口数一般指城镇人口数；在外来较多的地区，可用常住人口数或加上外来人口数。【生活及其他烟尘排放量】 按燃用民用型煤和原煤分别采用不同的系数计算： 民用型煤：每吨型煤排放1~2公斤烟尘 原煤：每吨原煤排放8~10公斤烟尘 一、工业废气排放总量计算 1.实测法 当废气排放量有实测值时，采用下式计算： Q年= Q时× B年/B时/10000 式中： Q年——全年废气排放量，万标m3/y； Q时——废气小时排放量，标m3/h；
空调水系统的水力计算 根据舒适性空调冷热媒参数，应对冷热源装置、末端设备、循环水泵功率等进行考虑，因此，空调冷水供回水温差应大于等于5℃。 一、沿程阻力（摩擦阻力） 流体流经一定管径的直管时，由于流体内摩擦力而产生的阻力，阻力的大小与路程长度成正比的叫做沿程阻力,即 (1-1) 若直管段长度l=1m时， 则 式中λ——摩擦阻力系数，m； ——管道直径，m； R——单位长度直管段的摩擦阻力（比摩阻），Pa/m； ——水的密度，kg/m3； ——水的流速，m/s。 对于紊流过渡区域的摩擦阻力系数λ，可由经验公式计算得到。当水温为20℃时，冷水管道的摩擦阻力计算表可以从《实用供热空调设计手册》中查询。根据管径、流速，查出管道动压、流量、比摩阻等参数。 计算管道沿程阻力时，室内冷、热负荷是计算管道管径大小的基本依据，对于PAU机组管道管径进行计算时，应考虑其提供的仅为新风负荷，室内负荷是由风机盘管承担。所以这种空调末端承担负荷应计算精确，以避免负荷叠加。同时应清楚了解水管系统的方式，如同程式，异程式。不同的接管方式对沿程阻力具有一定的影响。在计算工程中，比摩阻宜控制在100-300Pa/m，通常不应超过400Pa/m。 二、局部阻力 （一）局部阻力及其系数
在管内水的流动过程中，当遇到各种配件如阀门、弯头等时，由于涡流而导致能量损失，这部分损失习惯上称为局部阻力（）。
(2-1)式中——管道配件的局部阻力系数； ——水流速度，m/s。 常用管道的配件可以通过相应的表格进行查询。根据管道管径的不同以及管道上的阀门、弯头、过滤器、除污器、水泵入口等能出现局部阻力的类别进行查询，得到不同的局部阻力系数，再利用公式计算出局部阻力。 对于三通而言，不同的混合方向及方式，会出现不同的阻力系数，且数值相差比较大。因此，查询三通阻力系数时，应根据已有的混合方式进行查询，进而得到更准确的局部阻力系数。 在实际计算水管局部阻力时，应先确定管道上的管件种类、数目，尤其是水管接进机组、水泵、末端。可参见设备安装详图，其中会画出相应的管道配件。 （二）当量长度 利用相同管径直管段的长度表示局部阻力，这样称为局部阻力当量长度(m)： 式中——管道配件的局部阻力系数。 根据各种阀门、弯头、三通以及特殊配件（突扩、突缩、胀管、凸出管等）的工程直径，可以查出相应的当量长度。 三、设备压力损失 空调系统中含有很多制冷、制热设备，如冷凝器、蒸发器、冷却水塔、冷热盘管等等。这些设备自身都有一定的压力损失。在水系统的水力计算中，除了管道部分的阻力之外，还有设备的压力损失。将这两部分加起来，才是整个系统的水力损失。 但是因为设备的生产厂家、型号、运行条件及工况的不同，压力损失相差比较大，一般情况下，是由设备厂家提供该设备的压力损失。若缺乏该方面的资料，可以按照经验值进行估算。估算值见表3-1。
理论烟气量的计算方法及常规数据 2007-09-12 13:44 发个环评中实用的一个帖子，也许对专业人员有用！ 固体燃料燃烧产生的烟气量计算 一、理论空气量计算 L=0.2413Q/1000+ 0.5 L:燃料完全燃烧所需的理论空气量，单位是m3/kg; Q:燃料低发热值，单位是kJ/kg; 二、理论烟气量计算 V=0.01(1.867C+0.7S+0.8N)+0.79L V:理论干烟气量，单位是m3/kg; C、S、N：燃料中碳、硫、氮的含量； L：理论空气量 理论湿烟气量计算再加上燃料中的氢及水分含量，系数分别为11.2、1.24 固体燃料燃烧产生的烟气量计算 三、实际产生的烟气量计算 V0=V+ (a –1)L V0:干烟气实际排放量，单位是m3/kg a: 空气过剩系数，可查阅有关文献资料选择。 按上述公式计算，1千克标准煤完全燃烧产生7.5 m3，一吨煤碳燃烧产生10500标立方米干烟气量。 液体燃料燃烧产生的烟气量计算 一、理论空气量计算 L=0.203Q/1000+2.0 L:燃料完全燃烧所需的理论空气量，单位是m3/kg; Q:燃料低发热值，单位是kJ/kg; 二、理论烟气量计算 V=0.01(1.867C+0.7S+0.8N)+0.79L V:理论干烟气量，单位是m3/kg; C、S、N：燃料中碳、硫、氮的含量； L：理论空气量 理论湿烟气量计算再加上燃料中的氢及水分含量，系数分别为11.2、1.24 三、燃烧一吨重油产生的烟气量 按上述公式计算，一吨重油完全燃烧产生15000标立方米干烟气量。 天然气燃烧产生的烟气量计算 一、理论空气量计算 L=0.0476[0.5CO+0.5H2+1.5H2S+∑(m+n/4)CmHn-O2]
管径选择与管道压力降计算 第一部分管径选择 1．应用范围和说明 1.0.1本规定适用于化工生产装置中的工艺和公用物料管道，不包括储运系统的长距离输送管道、非牛顿型流体及固体粒子气流输送管道。 1.0.2对于给定的流量，管径的大小与管道系统的一次投资费(材料和安装)、操作费(动力消耗和维修)和折旧费等项有密切的关系，应根据这些费用作出经济比较，以选择适当的管径，此外还应考虑安全流速及其它条件的限制。本规定介绍推荐的方法和数据是以经验值，即采用预定流速或预定管道压力降值(设定压力降控制值)来选择管径，可用于工程设计中的估算。 1.0.3当按预定介质流速来确定管径时，采用下式以初选管径： d=18.81W0.5 u-0.5ρ-0.5(1.0.3—1) 或d=18.81V00.5 u-0.5(1.0.3—2) 式中 d——管道的内径，mm； W——管内介质的质量流量，kg／h； V0——管内介质的体积流量，m3／h； ρ——介质在工作条件下的密度，kg／m3； u——介质在管内的平均流速，m／s。 预定介质流速的推荐值见表2.0.1。 1.0.4当按每100m计算管长的压力降控制值(⊿Pf100)来选择管径时，采用下式以初定管径： d＝18.16W0.38ρ-0.207 μ0.033⊿P f100–0.207(1.0.4—1) 或d＝18.16V00.38ρ0.173 μ0.033⊿P f100–0.207(1.0.4—2) 式中 μ——介质的动力粘度，Pa·s； ⊿P f100——100m计算管长的压力降控制值，kPa。 推荐的⊿P f100值见表2.0.2。 1.0.5本规定除注明外，压力均为绝对压力。
理论烟气量的计算方法及常规数据 来源：作者：发布时间：2008-04-05 固体燃料燃烧产生的烟气量计算 一、理论空气量计算 L=0.2413Q/1000+ 0.5 L:燃料完全燃烧所需的理论空气量，单位是m3/kg; Q:燃料低发热值，单位是kJ/kg; 二、理论烟气量计算 V=0.01(1.867C+0.7S+0.8N)+0.79L V:理论干烟气量，单位是m3/kg; C、S、N：燃料中碳、硫、氮的含量； L：理论空气量 理论湿烟气量计算再加上燃料中的氢及水分含量，系数分别为11.2、1.24 固体燃料燃烧产生的烟气量计算 三、实际产生的烟气量计算 V0=V+ (a –1)L V0:干烟气实际排放量，单位是m3/kg a: 空气过剩系数，可查阅有关文献资料选择。 按上述公式计算，1千克标准煤完全燃烧产生7.5 m3，一吨煤碳燃烧产生10500标立方米干烟气量。 液体燃料燃烧产生的烟气量计算 一、理论空气量计算 L=0.203Q/1000+2.0 L:燃料完全燃烧所需的理论空气量，单位是m3/kg; Q:燃料低发热值，单位是kJ/kg; 二、理论烟气量计算 V=0.01(1.867C+0.7S+0.8N)+0.79L V:理论干烟气量，单位是m3/kg; C、S、N：燃料中碳、硫、氮的含量； L：理论空气量 理论湿烟气量计算再加上燃料中的氢及水分含量，系数分别为11.2、1.24 三、燃烧一吨重油产生的烟气量 按上述公式计算，一吨重油完全燃烧产生15000标立方米干烟气量。 天然气燃烧产生的烟气量计算 一、理论空气量计算 L=0.0476[0.5CO+0.5H2+1.5H2S+∑(m+n/4)CmHn-O2] L:燃料完全燃烧所需的理论空气量，单位是m3/ m3; 二、三原子气体容积计算 V1=0.01(CO2+CO+H2S+∑CmHn

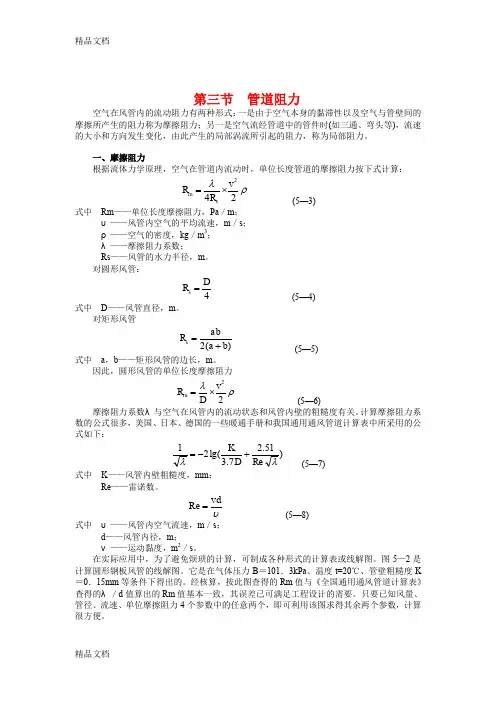

第三节 管道阻力 空气在风管内的流动阻力有两种形式：一是由于空气本身的黏滞性以及空气与管壁间的摩擦所产生的阻力称为摩擦阻力；另一是空气流经管道中的管件时(如三通、弯头等)，流速的大小和方向发生变化，由此产生的局部涡流所引起的阻力，称为局部阻力。 一、摩擦阻力 根据流体力学原理，空气在管道内流动时，单位长度管道的摩擦阻力按下式计算： ρ λ 242 v R R s m ?= (5—3) 式中 Rm ——单位长度摩擦阻力，Pa ／m ； υ——风管内空气的平均流速，m ／s ； ρ——空气的密度，kg ／m 3； λ——摩擦阻力系数； Rs ——风管的水力半径，m 。 对圆形风管： 4D R s = (5—4) 式中 D ——风管直径，m 。 对矩形风管 )(2b a ab R s += (5—5) 式中 a ，b ——矩形风管的边长，m 。 因此，圆形风管的单位长度摩擦阻力 ρ λ 22 v D R m ?= (5—6) 摩擦阻力系数λ与空气在风管内的流动状态和风管内壁的粗糙度有关。计算摩擦阻力系数的公式很多，美国、日本、德国的一些暖通手册和我国通用通风管道计算表中所采用的公式如下： ) Re 51 .27.3lg( 21 λλ +-=D K (5—7) 式中 K ——风管内壁粗糙度，mm ； Re ——雷诺数。 υvd = Re (5—8) 式中 υ——风管内空气流速，m ／s ； d ——风管内径，m ； ν——运动黏度，m 2／s 。 在实际应用中，为了避免烦琐的计算，可制成各种形式的计算表或线解图。图5—2是计算圆形钢板风管的线解图。它是在气体压力B ＝101．3kPa 、温度t=20℃、管壁粗糙度K ＝0．15mm 等条件下得出的。经核算，按此图查得的Rm 值与《全国通用通风管道计算表》查得的λ／d 值算出的Rm 值基本一致，其误差已可满足工程设计的需要。只要已知风量、管径、流速、单位摩擦阻力4个参数中的任意两个，即可利用该图求得其余两个参数，计算很方便。
风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。 一、摩擦阻力 根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算： ΔPm=λν2ρl/8Rs 对于圆形风管，摩擦阻力计算公式可改写为： ΔPm=λν2ρl/2D 圆形风管单位长度的摩擦阻力（比摩阻）为： Rs=λν2ρ/2D 以上各式中 λ————摩擦阻力系数 ν————风管内空气的平均流速，m/s; ρ————空气的密度，Kg/m3; l ————风管长度，m Rs————风管的水力半径，m; Rs=f/P f————管道中充满流体部分的横断面积，m2； P————湿周，在通风、空调系统中既为风管的周长，m； D————圆形风管直径，m。 矩形风管的摩擦阻力计算 我们日常用的风阻线图是根据圆形风管得出的，为利用该图进行矩形风管计算，需先把矩形风管断面尺寸折算成相当的圆形风管直径，即折算成当量直径。再由此求得矩形风管的单位长度摩擦阻力。当量直径有流速当量直径和流量当量直径两种； 流速当量直径：Dv=2ab/(a+b) 流量当量直径：DL=1.3（ab）0.625/(a+b)0.25 在利用风阻线图计算是，应注意其对应关系：采用流速当量直径时，必须用矩形中的空气流速去查出阻力；采用流量当量直径时，必须用矩形风管中的空气流量去查出阻力。 二、局部阻力 当空气流动断面变化的管件（如各种变径管、风管进出口、阀门）、流向变化的管件（弯头）流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。 局部阻力按下式计算： Z=ξν2ρ/2 ξ————局部阻力系数。 局部阻力在通风、空调系统中占有较大的比例，在设计时应加以注意，为了减小局部阻力，通常采用以下措施： 1. 弯头 布置管道时，应尽量取直线，减少弯头。圆形风管弯头的曲率半径一般应大于（1~2）倍管径；矩形风管弯头断面的长宽比愈大，阻力愈小；矩形直角弯头，应在其中设导流片。 2. 三通 三通内流速不同的两股气流汇合时的碰撞，以及气流速度改变时形成的涡流是造成局部 阻力的原因。为了减小三通的局部阻力，应注意支管和干管的连接，减小其夹角；还应尽量使支管和干管内的流速保持相等。. 在管道设计时应注意以下几点：
1－1：实际烟气量（标准状态、含水）的计算（适用于固、液体燃料） V K0=0.0889（C Y＋0.375S Y）＋0.265H Y－0.0333O Y V Y0=0.01866（C Y＋0.375S Y）＋0.79V K0＋0.008N Y＋0.111H Y ＋0.0124W Y＋0.0161V K0 V Y＝V Y0＋1.0161（α－1）V K0 适用说明：本公式计算结果含有水份，不能引用于对照标准分析，应用于锅炉除尘水的计算。 1－2：干烟气量（标准状态、无水）的计算 V gy=0.01866（C Y＋0.375S Y）＋0.79V K0＋0.008N Y＋（α－1）V K0 式中：V K0—理论空气量（Nm3/kg）； V Y0－理论烟气量（Nm3/kg）； V Y －实际烟气量（Nm3/kg）； V gy－干烟气体积（Nm3/kg）； α－烟道处的过量空气系数； 适用说明：本公式计算结果不含水份，可用于对照标准分析，应用于锅炉污染物浓度的计算。 2：烟尘产污系数的计算 2－1：燃煤锅炉。 燃煤锅炉初始排放浓度，引用GB13271-2001《锅炉大气污染物排放标准》相关标准，详见下表（Ⅰ时段指2000年12月31日前；Ⅱ时段指2001年1年1日后）。 表1 燃煤锅炉烟尘初始排放浓度和烟气黑度限值 - 1 -
- 2 - 2－2：燃油锅炉。 考虑完全燃烧状态，燃油中的灰分完全排出。 G 烟尘=1000×A Y G 烟尘－烟尘产生系数，kg/t-油； A Y －燃油中的含灰量，％； 3：SO 2产污系数的计算 P S G Y SO ???=100022 2SO G －SO 2产污系数，kg/t-燃料； S Y －燃料中含硫量，kg/t-燃料； P －燃料中硫的转化率，％；（P 燃煤=0.8；P 燃油＝1）
