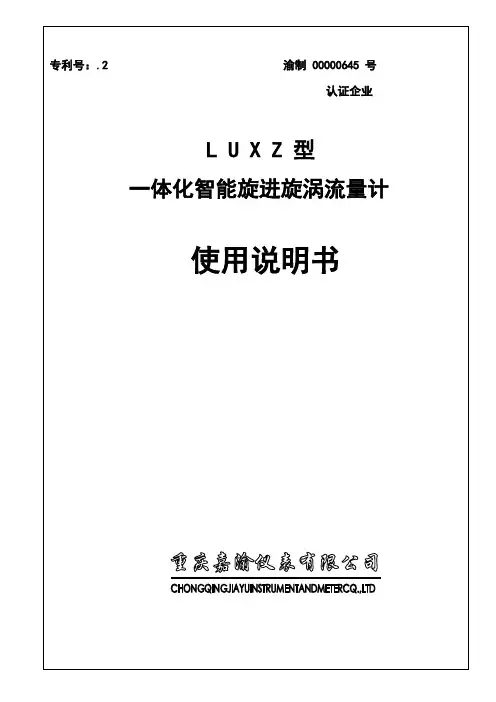

专利号：.2 渝制 00000645 号
认证企业
L U X Z 型
一体化智能旋进旋涡流量计
使用说明书
LUXZ型智能旋进旋涡流量计
1 概述
LUXZ型智能旋进旋涡流量计（以下简称流量计）是本公司拥有自主产权的新一代智能一体化的流量测
量仪表。适用于石油、化工、钢铁、冶金、电力、轻工、环保及市政建设等行业中的天然气、煤气、压缩空气、氧气、二氧化碳及其它化工介质等流量的测量及控制。流量计执行国家计量检定规程JJG198-94和Q/JY 1-2008企业标准。
2 特点
集高精度压力传感器、温度传感器、流量传感器和
智能流量积算单元为一体。该流量计能直接测量和显示
出被测介质的瞬时流量、累积流量、压力、温度等参数。
并对压力、温度、压缩因子进行自动跟踪补偿运算。
采用机电仪一体化技术，结构紧凑，无机械可动部
件，稳定性好，寿命长；
低流速特性好，对仪表的前后直管段要求低(前5D，
后2D)，操作方便，安装费用低；
采用微功耗高新技术，既可由一节1#锂电池供电使用。
又可由外电源供电运行。整机功耗低； LUXZ型智能旋进旋涡流量计
采用高性能微处理器，软件功能强大，（对温度、压
力）具有调零调量程功能，性能优越；
2.6采用大屏幕液晶显示，可直接整版显示出工作状态下的瞬时流量、标准状态下的瞬时流量、累积流量、压力、温度等参数。读数方便，清晰直观。（见右图）
具有实时数据储存功能，可防止换电池和突然掉电数据丢失。在断电状态下，内部参数可永久性保持；
采用双检测流量传感器，运用电路处理技术。在提高测量精度与流量范围的同时，有效地抑制了因为
管道振动对流量计带来的影响，使流量计计量更为准确可靠；
防爆型式为：工厂用本质安全型；
防爆标志为：ExibⅡBT5；
防护等级为：IP54；
3 主要技术性能指标
基本参数
T V P P T V P M
A G N
N
N ?+=
?)(3.1.1基本误差：气体级； 电气性能指标： 3.1.2 流量范围：（见表1） 3.3.1 工作电源：
3.1.3 公称通径：（见表1） a) 内电源：由 DC.非充电锂电池组件供电。 3.1.4 工作压力：≦(铝合金)； b) 外电源：+24V DC. (普通型)
～(不锈钢304)； +24V DC.由安全栅(具有防爆合格证) 供电；（防 3.1.5 范围度：15∶1。 爆型）
3.1.6 被测介质：气体。 3.3.3 输出信号：（需外电源供电）
3.1.7 介质温度：-20℃～+80℃。 a) 脉冲信号：标况或工况脉冲信号，TTL 电平。 3.1.8 环境温度：-30℃～+70℃。 b) 模拟信号：4mA ～20mA . （可选） 3.1.9 相对湿度：5%～95%。 c) RS —485通讯：可直接与上位机或本公司的 3.1.9 相对湿度：5%～95%。 XLZ 智能流量积算仪联网。远传被测介质的温度、 大气压力：86kPa ～106kPa 。 压力、流量等多种信号，传输距离≤1500m 。（可选） 1
LUXZ
型智能旋进旋涡流量计
表1 公称通径和流量范围
注：上表中的气体流量值是工作状态下的体积流量，在选表时，往往已知的是标准状态下的流量，这时应 把它换算成工作状态下的体积流量。实际气体状态方程为：
(1)
根据实际气体状态方程，把标准状态下的流量换算成工作状态下的体积流量，换算公式见（2）式。
(P G+P A)T N Z N
V N = ·— V m （2）
P N T Z
式中：
V N—标准状态下的体积流量（Nm3）； V m—工作状态下的体积流量（m3）；
P G—工作状态下管线压力（表压力kPa）； P A—当地大气压（kPa）；
P N—标准大气压（）； T N—标准状态下的绝对温度[（+20）K]；
T —被测介质的绝对温度[（+t）K]； Z —工作状态下的压缩系数；
Z N—标准状态下的压缩系数；
4 工作原理及结构
工作原理
a）智能旋进旋涡流量计工作原理
流入流量计的流体通过起旋体使其剧烈的旋转形成旋涡流，接着在文丘利管中旋进，到达节流段使旋涡流加速。当旋涡流进入扩散段后，旋涡流被减速，因而压力上升，导致旋涡流发生进动。由于进动运动，旋涡流偏心地旋转，所以流体在管道截面切线方向的速度分量按进动频率周期性地变动。实验证明，进动运动的频率与流速成正比，因此只要用传感器检测出进动频率，经放大器放大整形处理，转换成频率与流量成正比的脉冲信号，并与温度传感器、压力传感器检测到的信号一起送入智能流量积算单元进行运算处理。
b)流量积算单元工作原理
由温度和压力传感器以及微处理单元组成，并配有外输入信号接口，输出各种信号。流量计中的微处理单元按照气态方程进行温压补偿，并自动进行压缩因子修正。
流量计结构由旋进旋涡流量传感器、流量积算单元、压力传感器及温度传感器四大部分组成。
2
LUXZ型智能旋进旋涡流量计
5 流量计外形尺寸及安装
外形尺寸
流量计外形尺寸见图1及表2、表3所示。
安装
流量计采用法兰安装，法兰尺寸符合GB 81—1988的规定。安装方法见图2所示。
图1 流量计外形尺寸图2 流量计安装示意图
表2 流量计外形尺寸（铝合金）单位：mm 通径D N A D K N L H 2014511585414380 2514511585414380 32168140100418385 40190150110418400 50233175135823415 65262185145823445 80332200160818455 100410220180818470 125500250210818500 150580285240822530 2007003402951223570
表3 流量计外形尺寸（不锈钢）单位：mm 通径D N A D K N L H 2018011585414380 2518011585414380 32200140100418385 40200150110418400 50233175135823415 65262185145823445
流量计可以水平、垂直或倾斜安装在被测管道上。但被测介质为液体时，流体宜从下向上。
被测管道内径应与流量计的内径一致, 管道两端法兰焊接应保持平行，且两端密封垫不得突入表体
孔内。管道开间不得大于表体长度3毫米，以免将表体法兰拉裂或拉断。
3
LUXZ型智能旋进旋涡流量计
不管那种安装，都要求流体充满管道，且流量计的上游直管段长度≥5D，下游直管段长度≥2D。
为了便于维修，不影响被测介质的正常输送，最好设置旁通管道。
流量计安装在室外时，其上部有遮盖物，以避免雨水侵入或烈日曝晒而影响流量计的使用寿命。
流量计周围不能有强烈的机械振动或强磁场。
流量计必须可靠接地，不得与强电系统共用地线，接地电阻应不大于10Ω。
对于防爆型流量计的安装应符合GB 、GB 有关要求，维修时应遵守有关安
全规程进行操作。
使用过程中，不得自行更改防爆系统的连接方式或任意拧动各个引线接口螺钉。
6 使用
流量计选型
用户应根据管道输气量及介质可能达到的温度和压力范围，用（2）式把已知的标准状态下的体积流量
换算成工作状态下的体积流量，再对照表1给出的不同口径流量计的流量范围，正确选择合适的流量计。当两种口径流量计均能覆盖最低和最高体积流量时，在压损允许下，应尽量选小口径。
显示方式
正常工作状态和指示状态显示方式（见表4）
设定参数显示方式
各设定参数通过操作按键显示于液晶屏上，其定义、符号和显示方式（见表5）。
参数的设定
为了防止恶意改变仪表参数，影响计量精度，本仪表特设置密码功能，在修改或设定各参数时，必须事先对仪表密码进行确认，经正确确认后，才能对各参数进行修改或设定。当允许对某参数的位进行修改或设定时，则该位数字闪烁显示以示区别。
表4 表头正常工作状态和指示状态显示方式
表5 参数显示及参数设置
4
LUXZ型智能旋进旋涡流量计
注意！各参数在仪表出厂时均已设定妥当（除需由用户设定的参数外），不允许任意改注意！各参
数在仪表出厂时均已设定妥当（除需由用户设定的参数外），不允许任意改动，以免影响仪表计量精度或正常工作。
密码的确认
按复位键(Reset)使液晶显示P 000字样，顺按移位键（< >）和数字键（+1），从右至左逐位把数值设定与原密码相同，然后按确认键（Enter）进行确认。如密码正确，则进入参数设置状态，否则自动返回初始工作状态。
参数的设定
密码经正确确认后，则可对各项参数进行修改或设定，按确认键（Enter）至被修改或设定的参数状态，顺按移位键（ < > ）和数字键（ + 1 ）从右至左进行逐位设定，数值设定正确后再按确认键（Enter）进行确认。各参数设定完毕后仪表自动返回初始工作状态。
接线方法
流量积算仪外接线功能如下：(见积算仪后面)
红线：电源正，V+；
黑线：电源地，V-。
蓝线：频率输出，f；或标准电流信号输出I(4～20mA)；
如选RS-485通讯：
黄线：A：同相接收器输入和同相驱动器输出；
绿线：B；反相接收器输入和反相驱动器输出；
仪表接线：(见积算仪后面)
电平方波脉冲；
标准电流信号输出；
电源 +（脉冲输出时用）；
通讯信号；
RS-485通讯信号；
电源 -；(两线制：电源负作信号输出端)
电源 +；（电流信号输出时用）
注意！内部各传感器引线在仪表出厂时均已接好，请勿随意更改。
内置电池的更换方法
打开积算仪后盖，取出旧电池，按护盖上的极性标志装上新电池（1节1#锂电池），然后装上积算仪后盖即可。
注意！该流量计所用电池为非充电锂电池，严禁随意拆卸和对它进行充电！
7 包装、运输及储存
流量计的包装应符合GB/T15464—1995规定，搬运时小心轻放，不允许野蛮装卸。
存放地点应符合以下条件：
a) 防雨防潮及不受机械振动或冲击；
b) 温度范围：-10℃～+45℃；
c) 相对湿度：不大于80%；
d) 空气中不含对流量计起腐蚀作用的有害物质。
5
LUXZ型智能旋进旋涡流量计
8 开箱及检查
开箱时应检查外部包装的完整性，根据装箱单核对箱内物品数量、规格，检查仪表及附件的完好性。
随机文件：
a)使用说明书（1本）；
b)产品合格证书（1份）；
c)产品检定证书（1份）；
9 常见故障及排除方法(见表6)
表6常见故障及排除方法
6
单位：重庆嘉渝仪表有限公司
地址：重庆市北碚区同兴工业园区盈田工谷5-4号电话：（023）
传真：（023）邮编：400700
