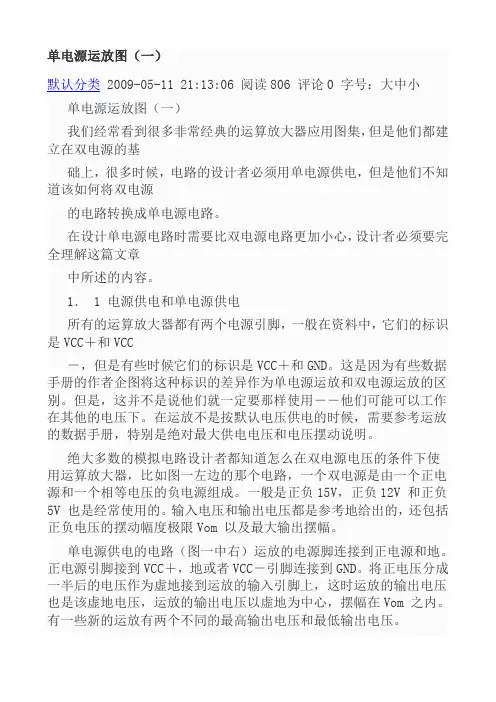

单电源运算放大器应用集锦 (一)：基础知识 我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1．1 电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V 也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。 单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC －引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明Voh 和Vol 。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。(参见1.3节) 图一 通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V 也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail 的运放，这样就消除了丢失的动态范围。需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail 的电压。虽然器件被指明是轨至轨(Rail－To－Rail)的，如果运放的输出或者输入不支持轨至轨，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是轨至轨。这样才能保证系统的功能不会退化，这是设计者的义务。
戴尔笔记本电脑电源适配器电路原理浅析与维修 近日修了几台戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REV A01。其标称输入电压为100~240V(50-60Hz).输出电压为直流19.5V，输出电流为3.34A，额定输出功率65W。戴尔Latitude、lnsipron 系列笔记本电脑均可使用该电源适配器，社会保有量较大。 HA65NS02-00型电源适配器大量使用了表面安装器件，如图1所示。 由于元器件密度高、工作电压高、电流大，发生故障的几率较大。若没有电路原理图维修相当困难。这里给出根据实物绘出的电路原理图(见图2)，浅析其工作原理，给出两个维修实例。图2中：器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值(缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法)。 一、电路组成与主要元器件作用 1.电磁干扰抑制电路与整流滤波电路L1、R1A、R1B、CXl、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路(EMI)，用来抑制开关电源产生的电磁干扰；BDl和C1组成桥式全波整流滤波电路，为直流／直流变换电路提供平滑的直流电源(主电源)。 2．直流／直流变换电路 集成电路IC1及外围元器件、功率场效应开关管Ql、开关变压器T1等构成直流/直流变换电路。ICl是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，一行为“1D07N25"，一行为"5528"。在查阅了大量资料后排除了NCPl207、LD7575等 芯片，最终确认该芯片为富士电机(Fuji Electric)生产的FA5528。FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流仅1.4mA。该芯片额定工作频率60kHz，轻载时自动降低工作频率，图3是FA5528的内部电路框图。 电阻R5A、R5D、c5和D1构成消尖峰电路。用来削除开关管导通与夹断时T1初级绕组产生的高压尖峰脉冲(用来保护开关管Q1)。遇Q1击穿故障时，应检查消尖峰电路。D2和R1构成IC1的启动电路。启动电流大约7mA。IC1启动后，芯片启动电路关闭，改由辅助电源供电，启动电路电流降至251uA左右。开关变压器T1-1、T1-2绕组、R7、D3、R8、C3、C10和R4组成18V辅助电源为ICI提供电能。开关管Q1源极与高压地之间的电阻R18和R14为开关电源过载保护取样电阻。当流经过载保护电阻的峰值电流大于IC1内部设定的保护阀值电平时，IC1内部过载保护比较器翻转关闭脉宽调制器输出．功率场效应开关管Q1夹断，达到保护目的。 3.输出整流滤波电路 开关变压器T1A、T1B绕组产生的低压脉冲电压，经共阴极双肖特基二极管D31A整流、C21A~C21C滤波后，产生平滑的+19．5V电源供电脑使用。电阻R21和电容C21组成的网络用来吸收开关变压器产生的尖峰脉冲，保护整流器件。高亮度发光二极管LED和电阻R13相串用来指示电源适配器工作状态。 4.输出电压稳压控制电路 线性光电耦合器PH1和精密并联型可调整稳压器IC32及其外围元器件与IC1内部误差放大器、脉宽控制电路共同构成输出电压稳压控制电路。 由于IC32的存在，PHI②脚的电位是恒定的，当+19．5V电压变化时。PH1内部发光二极管的发光强度发生变化，PH1内部光电三极管集电极和发射极间的电压UCE随之发生变化，UCE的变化经ICI内部误差放大器放大后，调
单电源运放图集 前言 前段时间去福州出差，看到TI的《A Single-Supply Op-Amp Circuit Collection》这篇文章，觉得不错，就把它翻译了过来，希望能对大家有点用处。这篇文章没有介绍过多的理论知识，想要深究的话还得找其他的文章，比如象这里提到过的《Op Amps for Everyone》。我的E文不好，在这里要感谢《金山词霸》。 ^_^ 水平有限（不是客气，呵呵），如果你发现什么问题请一定指出，先谢谢大家了。 E－mail：wz_carbon@https://www.doczj.com/doc/2816999832.html, 王桢 10月29日
介绍 我们经常看到很多非常经典的运算放大器应用图集，但是他们都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。 在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。 1． 1电源供电和单电源供电 所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC －，但是有些时候它们的标识是VCC＋和GND。这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。 绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。一般是正负15V，正负12V和正负5V也是经常使用的。输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限V om以及最大输出摆幅。 单电源供电的电路（图一中右）运放的电源脚连接到正电源和地。正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在V om之内。有一些新的运放有两个不同的最高输出电压和最低输出电压。这种运放的数据手册中会特别分别指明V oh和V ol。需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。（参见1.3节） 图一 通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。另外现在运放的供电电压也可以是3V也或者会更低。出于这个原因在单电源供电的电路中使用的运放基本上都是Rail－To－Rail的运放，这样就消除了丢失的动态范围。需要特别指出的是输入和输出不一定都能够承受Rail－To－Rail的电压。虽然器件被指明是Rail－To －Rail的，如果运放的输出或者输入不支持Rail－To－Rail，接近输入或者接近输出电压极限的电压可能会使运放的功能退化，所以需要仔细的参考数据手册是否输入和输出是否都是Rail－To－Rail。这样才能保证系统的功能不会退化，这是设计者的义务。1. 2虚地
USB电源适配器的电路保护方案 -------AEM科技应用工程师郭田青 随着当今社会人们手中的手机、平板电脑等智能手持设备功能的不断升级强大，娱 乐和个性化的应用也使得设备的电池的续航能力成为其中的一个死角。现实生活中我们可 能经常会看到我们周边的朋友随身带个移动电源，没有随身电源就只能随时找地方对设备 充电了。因此电源适配器作为标配产品一直成了人们的必需品。 以苹果手机的USB电源适配等为代表的小型化适配器越来越受人亲睐，越来越多的电路元器件的SMD小型化封装让以往常见的电源充电器能够做到更加的小巧玲珑，集美观与便 携于一体。本文从内部电路重要的安规器件——保险丝的应用角度，说明AEM科技推出的创新型SMD 250VAC FUSE——MF2410系列适应潮流，如何布局在这类小尺寸 AC/DC电源适配器上的交流应用，并如何做到我们倡导的“该断时及时断，不该断是不能断，时时保障安全！”的要求呢。 作为一款UMF通用模块型保险丝，必须让工程师在设计初考虑满足下述要求。 一、结构上最大限度满足小尺寸电源适配器对器件的小体积要求 以USB power Adapter为例，在这个层面上，结构限制了内部元件的体积，例如硬币大小的PCB面积也让SMD元件成了工程师的首选。 图1 整体设计的PCB面积均如硬币大小，可以让外观做到迷你型。 作为安规元件的保险丝，MF2410通用模块保险丝满足了上面的小体积和SMD工艺的需求。相对于传统保险丝的尺寸，MF的体积小优势十分明显。 我们来看看市面上常用的几种保险丝尺寸大小比例：
表1 常见保险丝尺寸比较 MF2410 6.1mm 2.5mm 2.2mm 15.3mm 图2 可以看出MF 通用模块保险丝最大限度满足对体积的要求。 二、适合回流焊与波峰焊的SMT工艺 从生产工艺上讲，AEM 的MF保险丝材料与结构独具特点，这种SMT生产工艺不单省却了不少人工与辅材成本，根据我们对采用SMD fuse的客户原因调查，插件的引脚弯折加工导致fuse本体坏也是其中一种原因。 其次，由于电源电路插件的元件必不可少，因此生产工厂有采用波峰焊焊接的方式，保险丝需要承受波峰焊锡高温，与业界其它SMD陶瓷保险丝相比，AEM 的UMF通用模块式保险丝以环氧树脂为基体，电镀通孔的连接方式使熔丝与端头形成可靠的电连接和机械连接，不存在端头焊接受热脱帽现象，耐高温的能力突出。 图3 满足波峰焊、回流焊或手工焊的焊接工艺
使用单电源的运放交流放大电路(含同相和反相输入式)
使用单电源的运放交流放大电路 在采用电容耦合的交流放大电路中，静态时，当集成运放输出端的直流电压不为零时，由于输出耦合电容的隔直流作用，放大电路输出的电压仍为零。所以不需要集成运放满足零输入时零输出的要求。因此，集成运放可以采用单电源供电，其-VEE端接"地"(即直流电源负极)，集成运放的+Vcc端接直流电源正极，这时，运放输出端的电压V0只能在0～+Vcc之间变化。在单电源供电的运放交流放大电路中，为了不使放大后的交流信号产生失真，静态时，一般要将运放输出端的电压V0设置在0至+Vcc值的中间，即V0=+Vcc／2。这样能够得到较大的动态范围；动态时，V0在+Vcc／2值的基础上，上增至接近+Vcc 值，下降至接近0V，输出电压uo的幅值近似为Vcc／2。图3请见原稿 1．2．1 单电源同相输入式交流放大电路 图3是使用单电源的同相输入式交流放大电路。电源Vcc通过R1和R2分压，使运放同相输入端电位由于C隔直流，使RF引入直流全负反馈。所以，静态时运放输出端的电压V0=V-≈V+=+Vcc／2；C通交流，使RF引入交流部分负反馈，是电压串联负反馈。放大电路的电压增益为 放大电路的输入电阻Ri=R1／R2／rif≈R1／R2， 放大电路的输出电阻R0=r0f≈0。 1．2．2 单电源反相输入式交流放大电路
图4是使用单电源的反相输入式交流放大电路。电源V cc通过R1和R 2分压，使运放同相输入端电位为了避免电源的纹 波电压对V+电位的干扰，可以在R2两端并联滤波电容C3，消除谐振；由于C1隔直流，使RF引入直流全负反馈。所以，静态时，运放输出端的电压V0=V- ≈V+=+Vcc／2；C1通交流，使RF引入交流部分负反馈，是电压并联负反馈。 放大电路的电压增益为放大电路的输入电阻Ri≈R，放大电路的输出电阻R0=r0f≈0。 2 运放交流放大电路的设计 在设计单级运放交流放大电路时， (1)选择能够满足使用要求的集成运算放大器。在采用电容耦合的交流放大电路中，由于电容隔直流，交流放大电路输出的温度漂移电压很小。因此，对集成运放漂移性能的要求可以降低，主要从转换速率、增益带宽、噪声等方面来考虑选用集成运放。对脉冲信号、宽频带交流信号和视频信号等，应选用转换速率较高、增益带宽至少是最高工作频率10倍的集成运放。对音质要求比较高的音频交流放大电路中常采用高速低噪声的集成运放，如双运放的4558、NE5532等。 (2)确定采用双电源供电还是单电源供电。在使用条件许可的情况下，运放交流放大电路尽量采用双电源供电方式，以增大线性动态范围。当集成运放双电源使用时，正、负电源电压一般要对称。且电源电压不要超过使用极限，电源滤波要好。为了消除电源内阻引起的低频自激，常常在正、负电源接线与地之间
单电源供电运放电路设计 模拟电路设计，在学习中还属于薄弱环节。以设计单电源供电、由运用运放构成、输入方波、输出三角波的电路为例，探讨一下设计中一些需要考虑的问题。 1. 运放双电源供电 运放通常使用正负相等的双电源供电，输入信号和输出信号均以“地”（电位为0）为参考点。 -+o m V +m -V 图 1.1 图1.1双电源供电电路需要关注如下问题： （1）电路的静态（输入信号为0，输入端接地）时，同相、反相输入端直流电位应近似为0（理想为0），输出端为0（0为运放理想情况，实际可能相差较大，因为运放开环具有极高增益、且有运放的失调、R 的差异等）。静态输出不为0的解决办法是：在电容上并联一个100--500倍R 的电阻，使电路在静态时形成-100到-500倍增益的放大电路，选用100—500倍R 的并联电阻，是让RC 的积分特性仍近
似为RC 确定（100-500R 的影响近似忽略）。此时输出静态电压若还有较小的输出静态电位偏差（指不为0），可通过运放的调零电路解决。电路如图1.2所示。 -+o R m V +m -V 图1.2 （2）运放反相输入端的电阻，称为静态平衡（匹配）电阻，主要抵消运放输入电流在输入端产生微小差模直流电压。这里需要注意，运放的两个输入端必须有直流通路，为其提供输入电流，这样运放才能在放大状态下正常工作。LT1226运放内部的输入部分电路见图1.3。除加电源外，只有给运放内部T1、T2的基极适当的直流偏置（适当的直流电位及基极电流），才能工作于放大区。
图1.3 2. 运放单电源供电 运放使用单电源供电，需要将电路的静态工作电位调整到0.5VCC 。即两个输入端及输出端的静态电位均应为0.5VCC 。解决的办法之一是通过两个电阻分压，提供给运放的输入端。类似与晶体管电路中讲 到的分压式负反馈偏置电路，分压电路需要有稳定的分压值，使基极电流的影响可以忽略。电路见图1.4。 -+i v o v R m V +m -V 图1.4
运放作为模拟电路的主要器件之一，在供电方式上有单电源和双电源两种，而选择何种供电方式，是初学者的困惑之处，本人也因此做了详细的实验，在此对这个问题作一些总结。 首先，运放分为单电源运放和双电源运放，在运放的datasheet上，如果电源电压写的是（＋3V-＋30V）/（±1.5V-±15V）如324，则这个运放就是单电源运放，既能够单电源供电，也能够双电源供电；如果电源电压是（±1.5V-±15V）如741，则这个运放就是双电源运放，仅能采用双电源供电。 但是，在实际应用中，这两种运放都能采用单电源、双电源的供电模式。具体使用方式如下： 1：在放大直流信号时，如果采用双电源运放，则最好选择正负双电源供电，否则输入信号幅度较小时，可能无法正常工作；如果采用单电源运放，则单电源供电或双电源供电都可以正常工作； 2：在放大交流信号时，无论是单电源运放还是双电源运放，采用正负双电源供电都可以正常工作； 3：在放大交流信号时，无论是单电源运放还是双电源运放，简单的采用单电源供电都无法正常工作，对于单电源运放，表现为无法对信号的负半周放大，而双电源运放无法正常工作。要采用单电源，就需要所谓的“偏置”。而偏置的结果是把供电所采用的单电源相对的变成“双电源”。具体电路如图：首先，采用耦合电容将运放电路和其他电路直流隔离，防止各部分直流电位的相互影响。然后在输入点上加上Vcc/2的直流电压，分析一下各点的电位，Vcc是Vcc,in是Vcc/2,－Vcc是GND,
然后把各点的电位减去Vcc/2，便成了Vcc是Vcc/2,in是0,－Vcc是－Vcc/2,相当于是“双电源”！！在正式的双电源供电中，输入端的电位相对于输入信号电压是0，动态电压是Vcc是＋Vcc,in是0＋Vin,－Vcc是-VCC，而偏置后的单电源供电是Vcc是＋Vcc,in是Vcc/2+Vin,－Vcc 是GND,相当于Vcc是Vcc/2,in是0+Vin,－Vcc是－Vcc/2,与双电源供电相同，只是电压范围只有双电源的一半，输出电压幅度相应会比较小。当然，这里面之所以可以相对的分析电位，是因为有了耦合电容的隔直作用，而电位本身就是一个相对的概念。 这里用的是反相放大电路，同相的原理类似，就是将输入端电位抬高到Vcc/2，同时注意隔直电容的应用。电路大家可以在网上找找，
