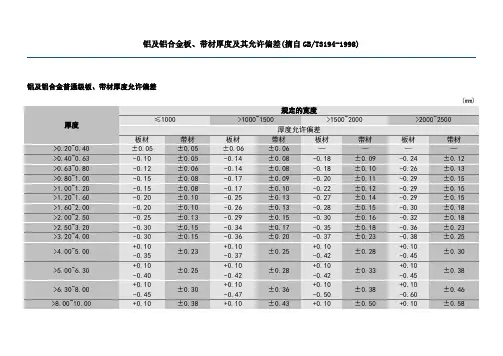

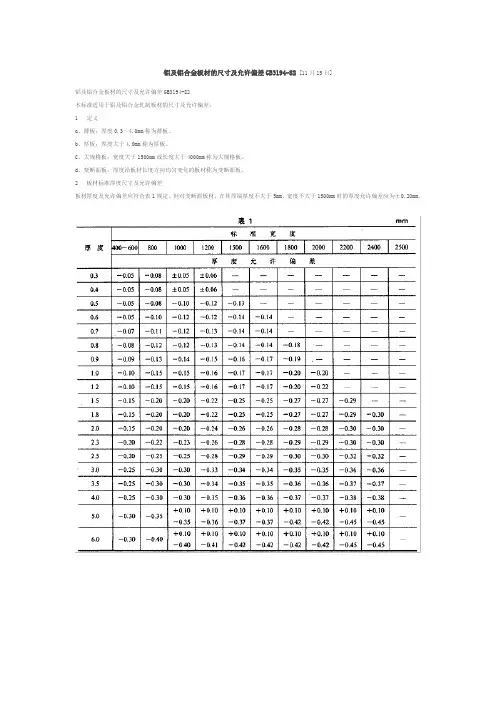

精心整理铝及铝合金板材的厚度及允许偏差GB/T3194-1982
1.5.2 国际标准和国外的铝及铝合金状态代号简介 1.5.2国际标准和国外的铝及铝合金状态代号简介 目前各主要工业国家通用的变形铝及铝合金的状态代号和铸造铝合金（包括铝锭）的状态代号，基本上是以美国国家标准ANSI H35.1（M）《铝合金牌号和状态代号》为基础的，而ANSI标准的这个状态代号系统是引用美国铝业协会（AA）的状态代号系统。因此，凡适合此标准的状态代号均在美国铝业协会注册登记。 各国所用的铝及铝合金的状态代号，有的是完全采用AA系统的表示方法，有的是采取改编或补充的方式。我国已于1996年对变形铝及铝合金的状态代号采用了国际通用的表示方法。据统计，采用这类铝及铝合金状态代号系统的国家还有：澳大利亚、奥地利、加拿大、捷克、丹麦、德国、芬兰、法国、希腊、爱尔兰、冰岛、意大利、日本、卢森堡、马尔他、荷兰、挪威、葡萄牙、瑞典、瑞士、西班牙、英国和美国。另外，国际标准化组织（ISO)、欧洲标准(EN)和欧洲空间结构材料协会(AECMA)也基本采用这类铝及铝合金状态代号系统。可见，其应用范围十分广泛。现将国际标准和主要工业国家的变形铝及铝合金状态代号汇总于表1-13，铸造铝合金状态代号汇总于表1-14。 美国ANSI H35.1（M）《铝合金牌号和状态代号》的标准中包括变形和铸造铝合金两部分，但状态代号“H”，仅用于变形铝合金。现对其简介如下： 变形铝合金的状态代号，是在合金牌号后面用短横线来连接这两部分。状态代号由基础状态代号加数字组成。基础状态代号用字母F，O，H，W，T表示，后接的一位或几位数字，表示基础状态的再细分。 基础状态代号采用的字母： F 制造状态：不规定力学性能，不特别控制工艺过程。 O退火状态：为获得最低的强度。 O1高温退火后缓慢冷却。 O2机械热处理：为超精细成形用。 O3均匀化处理。 H 加工硬化状态（仅对变形产品）：H后面通常连接二位或多位数字，其中第一位数字（表示基本处理状态）：1一单纯加工硬化； 2一加工硬化及不完全退火； 3一加工硬化及稳定化处理，仅适用子加工硬化后在室温下逐渐时效软化的合金； 4一加工硬化及喷、涂层处理。 第二位数字（表示加工硬化程度）： 1一约1/8硬化；2一约1/4硬化；4一约1/2硬化； 6一约3/4硬化；8一完全硬化；9一超硬化（特殊用途）； 3，5，7一表示半成品状态。 第三位数字：表示两位数字状态的改变。 例如：代号H34，表示加工硬化及稳定化处理，1/2硬化。 代号Hx x5，表示加工硬化，用于焊管。 W 固溶处理状态：是一种不稳定状态，仅适用于固溶处理后在室温自然时效的合金，只有能具体指出自然时效的时间才使用这种符号，例如，WI/2h（小时）。 T 热处理后的稳定化状态（不同于F，O或H状态）：可进行（或不进行）补充的加工硬化。在T字母的后面总是连接着一位或几位数字。其中 第一位数字（表示基本处理状态）： 1一由高温成形过程冷却，然后自然时效至基本稳定的状态。 2一由高温成形过程冷却，经冷加工后自然时效至基本稳定的状态。 3一固溶处理后进行冷加工，再经自然时效至基本稳定的状态。 4一固溶处理后自然时效至基本稳定的状态。 5一由高温成形过程冷却，然后进行人工时效的状态。
铝合金板材理论重量(摘自GB/T3194—1998) 来源：作者：时间：2007-11-28 点击：568 铝合金板材理论重量(摘自GB/T3194—1998) 7A04合金板材理论重量各种牌号板材的密度换算系数 公称厚度/mm 重量/㎏·m-2公称厚度 /mm 重 量 / ㎏ · m - 2 牌号密度换算系 数 0.2 0.570 10 2 8 . 5 1×××系0.951 0.3 0.855 12 3 4 . 2 2A14、2014、2A11 0.982 0.4 1.140 14 3 9 . 9 2A06 0.969 0.5 1.425 15 4 2 . 7 5 2A12、2024 0.975 0.6 1.710 16 4 5 . 6 2A16 0.996
2017 0.979 0.7 1.995 18 5 1 . 3 0.8 2.280 20 5 3A21、3003 0.958 7 . 3004 0.954 0.9 2.565 22 6 2 . 7 1.0 2.850 25 7 5A02、5A43、5052、5A66 0.940 1 . 2 5 1.2 3.420 30 8 5083、5A03 0.987 5 . 5 5A05 0.930 1.5 4.275 35 9 9 . 7 5 1.8 5.130 40 1 5A06、5A41 0.926 1 4 .
2.0 5.700 50 1 5005 0.947 4 2 . 5 2.3 6.555 60 1 5086、5456、5254 0.933 7 1 . 2.5 7.125 70 1 5050、5454、5554 0.944 9 9 . 5 6A02 0.947 2.8 7.980 80 2 2 8 . 3.0 8.550 90 2 7A04、7A09、7075 1.000 5 6 . 5 3.5 9.975 100 2 8A06 0.951 8 5 . LT62 0.951 4.0 11.400 110 3 1
变形铝及铝合金牌号对照表
铝及铝合金新旧牌号对照表
注: ①"原"是指化学成份与新牌号同,且都符合GB3190-82规定的旧牌号。 ②“代”是指与新牌号的化学成份相近似，且符合GB3190-82规定的旧牌号。 ③“曾用”是指已经鉴定，工业生产时曾经用过的牌号，但没有收入GB3190-82中。
变形铝和铝合金牌号表示方法和状态代号 类型：铝型材点击次数：1030 （1）四位数字体系牌号命名方法1997年1月1号，我国开始实施GB/T16474?996《变形铝和铝合金牌号表示方法》标准。新的牌号表示方法采用变形铝和铝合金国际牌号注册组织推荐的国际四位数字体系牌号命名方法，例如工业纯铝有1070、1060等，Al-Mn合金有3003等，Al-Mg合金有5052、5086等。 （2）四位字符体系牌号命名方法1997年1月1号前，我国采用前苏联的牌号表示方法。一些老牌号的铝及铝合金化学成分与国际四位数字体系牌号不完全吻合，不能采用国际四位数字体系牌号代替，为保留国内现有的非国际四位数字体系牌号，不得不采用四位字符体系牌号命名方法，以便逐步与国际接轨。例如：老牌号LF21的化学成分与国际四位数字体系牌号3003不完全吻合，于是，四位字符体系表示的牌号为3A21。 四位数字体系和四位字符体系牌号第一个数字表示铝及铝合金的类别，其含义如下： 1）1XXX系列工业纯铝； 2）2XXX系列Al-Cu、Al-Cu-Mn合金，； 3）3XXX系列Al-Mn合金； 4）4XXX系列Al-Si合金； 5）5XXX系列Al-Mg合金； 6）6XXX系列Al-Mg-Si合金； 7）7XXX系列Al-Mg-Si-Cu合金； 8）8XXX系列其它。 （3）铝铸件牌号我国容器用铝铸件牌号采用ZAl+主要合金元素符号+合金元素含量数百分率表示。例如；ZAlSi7Mg1A、ZAlCu4、ZAlMg5Si等。 （4）状态代号相同牌号的铝及铝合金，状态不同时，力学性能不相同。按照GB/T16475《变形铝和铝合金状态代号》标准，新状态代号规定如下： O 退火状态 H112 热作状态 T4 固溶处理后自然时效状态 T5 高温成形过程冷却后人工时效状态 T6 固溶处理后人工时效状态
变形铝及铝合金板、带缺陷 1范围 本标准规定了变形铝及铝合金板、带产品中常见的缺陷的定义、特征，分析了其产生的原因，并附有相应部分图片。 本标准适用于变形铝及铝合金板、带缺陷的分析与判定。 2缺陷定义、特征、产生原因典型事例 2.1非金属压入 2.1.1缺陷定义及特征 非金属杂物压入板、带表面。 表面呈明显的点状或长条状黄黑色缺陷。 2.1.2产生原因 a）轧制工序设备条件不清净； b）轧制工艺润滑剂不清静； c）工艺润滑剂喷射压力不足； d）板坯表面有擦划伤。 图1非金属压入 2.2金属压入 2.2.1缺陷定义及特征 金属屑或金属碎片压入板、带表面。 压入物刮掉后呈大小不等的凹陷，破坏了压入板、带表面的连续性。 2.2.2产生原因 a）热轧时辊边道次少，裂边的金属屑、条掉在板坯表面后压入； b）圆盘剪切边工序质量差，产生毛刺掉在带坯上经轧制后压入；
c）轧辊粘铝后，其粘铝又被压在板坯上； d）热轧导尺夹得过紧，带下来的碎屑掉在板坯上后被压入。 图2金属压入 2.3划伤 2.3.1缺陷定义及特征 因尖锐的物体（如板角、金属屑或设备上的尖锐物等）与板面接触，在相对滑动时所造成的呈单条状分布的伤痕。 2.3.2产生原因 a）热轧机辊道、导板上粘铝使板、带划伤； b）冷轧机导板、压平辊等有突出的尖锐物； c）精整时板角划伤； d）涂油包装时油中有金属屑带到涂油辊或毛毡上而划伤板面。
图3划伤 2.4擦伤 2.4.1缺陷定义及特征 由于物体间棱与面，或面与面接触后发生相对滑动或错动而在板、带表面造成的成束（或组）分布的伤痕。 2.4.2产生原因 a）板、带在加工生产过程中与导路、设备接触时，产生相对摩擦而造成擦伤； b）冷轧卷端面不齐正，在立式炉退火翻转时产生错动、层与层之间产生擦伤； c）冷轧时张力不当，开卷时产生层间错动而产生擦伤； d）精整验收或包装操作不当产生板间滑动而造成擦伤。 图4擦伤 2.5碰伤 2.5.1缺陷定义及特征 铝板、铝卷与其他物体碰撞后在板、带表面或端面产生的划痕，且大多数在凹陷边际有被挤出的金属存在。 2.5.2产生原因 a）板、卷在搬运或存放过程中与其他物体碰撞产生；
《铝及铝合金深冲用板、带材》（审定稿）编制说明 1工作简况（工作来源、协作单位、主要工作过程） 1.1任务来源 全国有色金属标准化委员会有色标委（2004）第02号文件，下达了编制《铝及铝合金深冲用铝板、带材》标准的任务，并确定了东北轻合金有限责任公司为主编单位。 2004年7月21日，全国有色金属标准化技术委员会在黑龙江省伊春市召开了《铝及铝合金深冲用板、带材》标准草案稿的讨论会，并提出修改意见。 2005年8月17日，全国有色金属标准化技术委员会在新疆乌鲁木齐市召开了《铝及铝合金深冲用板、带材》标准草案稿的讨论会，会议达成了一致修改意见，并形成会议纪要。于2006年6月在黄山召开了预审会议，并提出了修改意见。2007年3月东轻公司编制组成员分别到重庆铝制品厂、西南铝、福建瑞闵进行了标准调研，收集标准数据。本次修改主要参照预审会会议纪要及调研结论。 1.2 起草单位情况 东北轻合金有限责任公司现生产能力8.25万吨，生产《天鹅》牌铝、镁及其合金板、带、箔、管、棒、型、线、锻件和深加工制品等18大类产品，228种合金，公司每年有10%左右的产品远销美国、日本、新加坡、香港等16个国家和地区。 公司现已装备各类铝镁加工设备5615台套，其中有2000mm四重可逆式热轧机、1700mm四重可逆式冷轧机、50MN卧式挤压机等，以及从美国、德国、日本、意大利等国引进的1400mm薄板冷轧机、1200mm和1350mm箔材轧机、16MN油压机等先进设备，其中从美国引进的40MN拉伸机是我国目前唯一的铝合金厚板拉伸机。东轻公司科研所具有着国内领先的大型铝、镁合金理化及性能检测设备仪器装置。具有多套恒温、恒湿、模拟自然、模拟环境及全谱直读理化万能电子拉伸机等高精仪器设备。 公司拥有各类专业技术人员2100人，其中特高工6人、高级工程师108人，工程师503人。公司所拥有的科技力量和检测仪器，无论从质量上，还是数量上，在国内轻合金加工行业中处于领先地位。几十年来公司曾完成多项国家重点军工科技攻关项目和多项国家标准的制定。 多年来稳定生产了多种深冲制品，如容器、反光灯罩、电饭锅内胆、化妆品盖、手机电池壳、电容器壳、雷管外壳、汽车及飞机结构件用铝板、带材等。 1.3 主要工作过程和工作内容 根据任务落实会议精神，我公司组建了铝及铝合金深冲用板、带材标准起草小组，主要有技术部、检测中心、轧板分厂、薄板分厂人员组成。 1.3.1制定编制原则 1.3.1.1 本标准在编制过程中，积极向国际标准靠拢，做到标准的先进性。 1.3.1.2 根据国内铝加工企业具体生产设备状况和用户对深冲产品的要求，力求做到标准的合理性与实用性。 1.3.1.3 完全按照GB/T 1.1和有色加工产品标准和行业标准编写示例的要求进行格式和结构编写。 1.3.1.4 本标准参照美国ASTM B209《铝及铝合金带、材》标准、欧共体EN485《铝及铝
一、铝的基本性质 银白色，在潮湿的空气中能形成一层防止金属腐蚀的氧化膜，相对密度 2.7g/cm3，熔点660℃，非典2327℃，轻，良好的导电性和导热性，高反射性和耐氧化性。 二、种类 型材类：铝型材，铝管材，铝棒材等 板材类：铝板材，铝箔材，铝带材（卷料） 铸造类：铝铸件，铝粒 三、常用牌号 牌号的第一位数字表示铝合金系列，第二位数字表示原始铝合金的改型情况，最后两位数字表示同组中铝合金的纯度。 1100：用于加工需要有良好的成型性和高的抗腐蚀性，但不要求有高强度的零件部件。例如贮存容器、薄板加工件，深拉凹形器皿、热交换器、印刷版、铭牌、反光器具等。 2011：快削合金，切削性好强度也高，但耐腐蚀性不佳，适用于音量轴、光学组件、螺丝头、螺钉及要求有良好切削性能的机械加工产品。
3003：具有1xxx系合金的性能又要有比1xxxx系合金强度高，如厨具，食物和化工产品处理与贮存装置，运输液体产品的槽、罐，以及薄板加工的各种压力容器与管道。 4A01：含硅量高，耐热，耐磨，属建筑用材料，机械零件，锻造用材，焊接材料。 5052：中程度强度之最具代表性合金（5083最高），耐腐蚀性、溶接性及成形性良好，特别是疲劳强度高，耐海水性佳，用于制造飞机油箱、油管，以及交通车辆、船舶的钣金件，仪表、街灯支架与铆钉、五金制品等。 6061：热处理型之耐腐蚀性合金。用T6处理能有非常高的耐力值，但溶接接口强度低，因此适用于螺钉、船舶、车辆、陆上构造物。 6N01：中强度之挤型用合金，可作复杂形状之大型薄肉型材，耐蚀性、溶接性均佳。适用于车辆、陆上构造物、船舶。 6063：代表性的挤出用合金，强度比6061低，挤出性良好，可作复杂的断面形状之型材，耐蚀性及表面处理性均佳，适用于建筑公路护栏、车辆、家具、家电制品、装饰品。 7072：电极电位低，主要用于防蚀性覆盖皮材，也适用于热交换器之散热片、空调器铝箔与特薄带材。 7075：铝合金中具有最高强度的合金之一，但耐蚀性不佳，与7072之覆盖皮材可改善其耐蚀性，但成本提高。适用于航空器、滑雪杖厚板锻造品。
1铝的基本特性与应用范围 铝是元素周期表中第三周期主族元素，原子序数为13，原子量为26.9815。 铝具有一系列比其他有色金属、钢铁、塑料和木材等更优良的特性，如密度小，仅为2.7 g / cm3，约为铜或钢的1/3；良好的耐蚀性和耐候性；良好的塑性和加工性能；良好的导热性和导电性；良好的耐低温性能，对光热电波的反射率高、表面性能好；无磁性；基本无毒；有吸音性；耐酸性好；抗核辐射性能好；弹性系数小；良好的力学性能；优良的铸造性能和焊接性能；良好的抗撞击性。此外，铝材的高温性能、成型性能、切削加工性、铆接性以及表面处理性能等也比较好。因此，铝材在航天、航海、航空、汽车、交通运输、桥梁、建筑、电子电气、能源动力、冶金化工、农业排灌、机械制造、包装防腐、电器家具、日用文体等各个领域都获得了十分广泛的应用，下表列出了铝的基本特性及主要应用领域。 铝的基本特性及主要应用领域
3 变形铝合金分类、牌号和状态表示法 3. 1变形铝合金的分类 变形铝合金的分类方法很多，目前，世界上绝大部分国家通常按以下三种方法进行分类。 ⑴按合金状态图及热处理特点分为可热处理强化铝合金和不可热处理强化铝合金两大类。不可热处理强化铝合金（如：纯铝、Al-Mn、Al-Mg、Al-Si系合金）和可热处理强化铝合金（如：Al-Mg-Si、Al-Cu、Al-Zn-Mg 系合金）。 ⑵按合金性能和用途可分为：工业纯铝、光辉铝合金、切削铝合金、耐热铝合金、低强度铝合金、中强度铝合金、高强度铝合金（硬铝）、超高强度铝合金（超硬铝）、锻造铝合金及特殊铝合金等。 ⑶按合金中所含主要元素成分可分为：工业纯铝（1×××系），Al-Cu合金（2×××系），Al-Mn合金（3×××系），Al-Si合金（4×××系），AL-Mg合金（5×××系），Al-Mg-Si合金（6×××系），Al-Zn-Mg合金（7×××系），Al-其它元素合金（8×××系）及备用合金组（9×××系）。 这三种分类方法各有特点，有时相互交叉，相互补充。在工业生产中，大多数国家按第三种方法，即按合金中所含主要元素成分的4位数码法分类。这种分类方法能较本质的反映合金的基本性能，也便于编码、记忆和计算机管理。我国目前也采用4位数码法分类。 3. 2中国变形铝合金的牌号表示法 根据GB/T16474 —1996“变形铝及铝合金牌号表示方法”，凡化学成分与变形铝及铝合金国际牌号注册协议组织（简称国际牌号注册组织）命名的合金相同的所有合金，其牌号直接采用国际四位数字体系牌号，
ICS 变形铝及铝合金热处理规范 Wrought aluminium and aluminium alloys heat treatment （送审稿） 全国有色标准化技术委员会 发布 YS
YS/T ××××—×××× 目次 前言............................................................................... II 1 范围 (1) 2 规范性引用文件 (1) 3 定义 (1) 3.1 热处理 (1) 3.2 热处理批次 (1) 3.3 工作区 (1) 3.4 固溶热处理造成的砂眼和气孔 (1) 4 要求 (2) 4.1 建立工艺操作规程和工艺操作规程重新审定 (2) 4.2 定期工艺制度检查 (2) 4.3 定期产品监测 (2) 4.4 热处理设备 (2) 4.5 固溶热处理参数及工艺规程 (4) 4.6 淬火参数和工艺规程 (8) 4.7 装架和间距 (9) 4.8 建议时效热处理 (10) 4.9 推荐的退火工艺 (18) 5 质量保证措施 (18) 5.1 检查责任 (18) 5.2 热处理设备的温度检测 (19) 5.3 喷水淬火设备 (19) 5.4 产品定期监测 (21) 5.5 测试方法 (23) 5.6 试验结果的判定 (24) 5.7 锻件的热处理批号 (25) 附录A （资料性附录）铝合金热处理常用知识 (26) A.1 盐浴槽的优点 (26) A.2 气室炉的优点 (26) A.3 固溶热处理 (26) A.4 用于提高抗腐蚀能力的淬火 (27) A.5 合金和状态代号 (27) A.6 包铝板 (27) A.7 退火处理 (27) A.8 时效 (27) A.9 残余拉应力对腐蚀性能的影响 (28) A.10 电导率、硬度和状态的关系 (28) I
铝合金构件的变形矫正方法大全，附有实例 目前铝合金在产品加工制造行业被广泛应用。铝合金产品在加工制造过程中由于受到外力或焊接应力的影响，通常会产生一定程度的变形，这些变形通常都要进行矫正，而使其符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的原理都是设法造成新的变形来达到抵消已经发生的变形。在生产实际过程中普遍应用的矫正方法，主要有机械矫正、手工矫正和火焰矫正，因此要针对产品不同的结构和变形程度合理选择最佳的矫正方法，以获得最佳的矫正效果。 铝合金构件变形的原因 （1）原材料在加工过程中产生的变形由于原材料在挤压生产过程中产生的残余应力而引起的变形。如：挤压过程中冷却速度不一致、挤压设备调试失常等。 （2）在产品制造过程中产生的变形主要原因是外力影响。如剪切过程中产生的剪切挤压应力、热切割过程中热胀冷缩产生的收缩应力等。 （3）焊接过程中产生的变形主要原因是焊缝周围产生的横向和纵向收缩应力，通常称为焊接应力引起的变形。 （4）构件变形的实质不论构件发生何种变形，其主要原因都是由于其内部存在不同程度和不同形式的残余应力，使其结构组织中一部分纤维变长受到周围的压应力，另一部分纤维变短受到周围的拉应力，从而造成了金属材料的变形。 矫正原理及常用方法 矫正的原理就是通过外力或局部加热，使得较长的纤维缩短，较短的纤维伸长，最后使得各层的纤维长度趋于一致，或达到我们要求的纤维长度，从而消除变形或使变形减少到规定的范围之内。 各种矫正方法在现场使用过程中要根据其构件结构特点、变形形式、工件大小等不同情况做相应的选择，必要时还需采取多种矫正形式相结合的综合矫正法。其
中火焰矫正是应用最为广泛的一种方法，其对于大型构件和自身强度较大构件的变形矫正效果最好，但火焰矫正也是一门较难掌握的矫正方法，如加热位置、温度控制、冷却方式不当还会造成构件新的更大变形，甚至导致产品的报废。因此，火焰矫正作业人员除要有丰富的实践经验外，还需掌握铝合金的热处理性能。 铝合金构件变形矫正方法 （1）机械矫正铝合金型材和8mm以上厚板常见的矫正设备是压力机。一般来说，板材越厚越容易矫平，越薄的板材矫正起来越困难。在采用机械矫正时需在受力部位加垫板，以避免材料表面产生压伤。用压力机进行矫正通常是针对型钢单一方向的弯曲变形。通常还要配有专用垫块和压块，以保证受力方向稳定，同时避免材料表面压伤保证矫正质量，如图1、图2所示。 （2）手工矫正对于变形较小的局部变形可采用手工矫正。手工矫正的效果取决于对锤击部位、击打工具及击打方式的正确选择。
1-8系列铝合金用途介绍: 1×××系列铝板材 1×××系列铝板材：代表1050、1060、1100。在所有系列中1×××系列属于含铝量最多的一个系列。纯度可以达到99.00%以上。由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。目前市场上流通的大部分为1050以及1060系列。1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。我国的铝合金技术标准(gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上。 2×××系列铝板材 2×××系列铝板材：代表2A16（LY16）、2A06（LY6）。2×××系列铝板的特点是硬度较高，其中以铜原属含量最高，大概在3-5%左右。2×××系列铝板属于航空铝材，目前在常规工业中不常应用。我国目前生产2×××系列铝板的厂家较少。质量还无法与国外相比。目前进口的铝板主要是由韩国和德国生产企业提供。随着我国航空航天事业的发展，2×××系列的铝板生产技术将进一步提高。 3×××系列铝板材 3×××系列铝板材：代表3003、3004、3A21为主。又可以
称为防锈铝板。我国3×××系列铝板生产工艺较为优秀。3×××系列铝板是由锰元素为主要成分，含量在1.0-1.5%之间。是一款防锈功能较好的系列。常规应用在空调，冰箱，车底等潮湿环境中，价格高于1×××系列，是一款较为常用的合金系列。 4×××系列铝板材 4×××系列铝板材：代表为4A01。4×××系列的铝板属于含硅量较高的系列。通常硅含量在4.5-6.0%之间。属建筑用材料,机械零件,锻造用材,焊接材料;低熔点,耐蚀性好产品描述: 具有耐热、耐磨的特性。 5×××系列铝板材 5×××系列铝板材：代表5052、5005、5083、5A05系列。5×××系列铝板属于较常用的合金铝板系列，主要元素为镁，含镁量在3-5%之间。又可以称为铝镁合金。主要特点为密度低，抗拉强度高，延伸率高。在相同面积下铝镁合金的重量低于其他系列.故常用在航空方面，比如飞机油箱。在常规工业中应用也较为广泛。加工工艺为连铸连轧，属于热轧铝板系列故能做氧化深加工。在我国5×××系列铝板属于较为成熟的铝板系列之一。 6×××系列铝板材 6×××系列铝板材：代表6061 。主要含有镁和硅两种元素，故集中了4×××系列和5×××系列的优点，6061是一种冷处理铝锻造产品，适用于对抗腐蚀性、氧化性要求高的应用。可使用性好，接口特点优良，容易涂层，加工性好。可以用于低压武器和飞机接头上。
总论 属于防锈铝的有铝－镁及铝－锰系合金。属于硬铝的有铝－铜－镁及铝－铜－锰系合金。铝－锌－镁－铜系为超硬铝。铝－镁－硅－铜及铝－铜－镁－铁－镍系合金为锻铝。 铝－铜－镁－铁－镍及铝－铜－锰系合金与铝－铜－镁系中的L Y6、LY2合金有较好的耐热性，所以也称为耐热铝合金。 在常用的合金元素中，铝和锌、镁、铜、锂、锰、镍、铁在靠铝一边形成共晶反应，和铬、钛形成包晶反应，在铝－铅系中出现偏晶反应。它们在铝中的固溶度以锌、镁、铜、锂最大；锰、硅、镍、钛、铬、铁次之；以铅最小。 合金中的铜、锂、硅等元素以及合金中的化合物Mg2Si、MgZn2、S(CuMgAl2)相等，由于随温度高低有较大的固溶度变化，经淬火及时效后使合金显著强化。 热处理强化的变形铝合金中，以Al-Cu-Mg、Al-Mg-Si、Al-Mg-Zn系为基的合金用途最广。 第一章工业纯铝 纯铝具有比重小，导电性好、导热性高、熔解潜热大、光反射系数大、热中子吸收截面较小及外表色泽美观等特性。铝在空气中表面能生成致密而坚固的氧化膜，具有较好的抗蚀性。
第二章铝－镁系合金较高的抗蚀性、良好的焊接性及较好的塑性。 表1铝－镁系合金的化学成分
表2 镁含量对铝－镁合金力学性能的影响 当镁含量超过5％时，抗应力腐蚀性能变坏；镁含量超过7％时，合金塑性降低，焊接性能变坏。 锰有利于合金的抗蚀性，提高合金的强度。加入少量钛和钒能细化晶粒。在LF3合金中加入硅改善了合金的焊接性能。 热处理特性 在不同温度下，镁在铝中虽有较大的固溶度变化，但实际上合金没有明显的时效强化作用，这是由于在淬火、时效时形成的新相β和基体不发生共格强化。一般为退火或冷作硬化状态。 铝－镁合金退火时组织和性能发生变化。当温度升高到某一较高温度后，即使退火温度继续升高，组织和性能仍较稳定。合金的再结晶温度与镁含量有密切关系。镁含量由2％增高到5％时，再结晶温度随镁含量的增加而下降；镁含量由5％增高到9％时，再结晶温度随镁含量的增加反而上升。 表3 工业铝－镁系合金部分产品的再结晶温度
常用变形铝合金退火热处理工艺规 1 主题容与适用围 本规规定了公司变形铝合金零件退火热处理的设备、种类、准备工作、工艺控制、技术要求、质量检验、技术安全。 2 引用文件 GJB1694变形铝合金热处理规 YST 591-2006变形铝及铝合金热处理规 《热处理手册》91版 3 概念、种类 3.1 概念：将变形铝合金材料放在一定的介质加热、保温、冷却，通过改变材料表面或部晶相组织结构，来改变其性能的一种金属热加工工艺。 3.2 种类 车间铝合金零件热处理种类：去应力退火、不完全退火、完全退火、时效处理。 4 准备工作 4.1 检查设备、仪表是否正常，接地是否良好，并应事先将炉膛清理干净； 4.2 抽检零件的加工余量，其数值应大于允许的变形量； 4.3工艺文件及工装夹具齐全，选择好合适的工夹具，并考虑好装炉、出炉的方法； 4.4 核对材料与图样是否相符，了解零件的技术要求和工艺规定； 4.5在零件的尖角、锐边、孔眼等易开裂的部位，应采用防护措施，如包扎铁皮、石棉绳、堵塞螺钉等； 5 一般要求 5.1 人员： 热处理操作工及相关检验人员必须经过专业知识考核和操作培训，成绩合格后持证上岗5.2 设备 5.2.1 设备应按标准规要求进行检查和鉴定，并挂有合格标记，各类加热炉的指示记录的仪表刻度应能正确的反映出温度波动围； 5.2.2 热电温度测定仪表的读数总偏差不应超过如下指标： 当给定温度t≤400℃时，温度总偏差为±5℃； 当给定温度t＞400℃时，温度总偏差为±(t/10)℃。 5.2.3 加热炉的热电偶和仪表选配、温度测量、检测周期及炉温均匀性均应符合QJ 1428的Ⅲ类及Ⅲ类以上炉的规定。 5.3 装炉 5.3.1 装炉量一般以装炉零件体积计算，每炉零件装炉的有效体积不超过炉体积一半为准。 5.3.2 零件装炉时，必须轻拿轻放，防止零件划伤及变形。 5.3.3堆放要求： a.厚板零件允许结合零件结构特点，允许装箱入炉进行热处理，叠放时允许点及较少的线接触，避免面接触，叠放间隙不小于10mm. b.厚度t≤3mm的板料以夹板装夹，叠放厚度≤25mm，零件及夹板面无污垢、凸点，零件间、零件与夹板间应垫一层雪花纸，以防止零件夹伤。 5.3.4 装炉后需检查零件与电热原件，确定无接触时，方可送电升温，在操作过程中，不得随意打开炉门； 5.3.5 加热速度：变形铝合金退火的加热速度约13℃～15℃/秒，例如加热到410℃设定时间为0.5小时。
变形铝合金的状态代号 1．范围 本标准规定了变形铝合金的状态代号。 本标准适用于铝及铝加工产品。 2．基本原则 2．1基础状态代号用一个英文大写字母表示。 2．2细分状态代号采用基础状态代号后跟一位或多位阿拉伯数字表示。2．3基本状态代号 基本状态分为5种，如表达式所示 代 号 名称说明与应用 F 自由加工状态适用于在成型过程中，对于加工硬化和热处理条件特殊要求的产品，该状态产品的力学性能不作规定 O 退火状态适用于经完全退火获得最低强度的加工产品 H 加工硬化状态适用于通过加工硬化提高强度的产品，产品在加工硬化后可经过（也可不经过）使强度有所降低的附加热处理。 H代号后面跟有两位或三位阿拉伯数字。 W 固熔热处理状 态 一种不稳定状态，仅适用于经固溶热处理后，室温下自然时 效的合金，该状态代号仅表示产品处于自然时效阶段 T 热处理状态 (不同于F、O、 H状态) 适用于热处理后，经过（或不经过）加工硬化达到稳定的产 品。T代号后面必须跟有一位或多位阿拉伯数字。 3．细分状态代号 ．1 H的细分状态 在字母H后面添加两位阿拉伯数字（称作HXX状态），或三位阿拉伯数字（称作HXXX状态）表示H的细分状态。 ．1．1 HXX状态 ．1．1．1 H后面的第1位数字表示获得该状态的基本处理程序，如下所示： H1—单纯加工硬化处理状态。适用于未经附加热处理，只经加工硬化即获得所需强度的状态。 H2—加工硬化及不完全退火的状态。适用于加工硬化程度超过成品规定要求后，经不完全退火，使强度降低到规定指标的产品。对于室温下自然时效软化的
合金，H2与对应的H3具有相同的最小极限抗拉强度值；对于其它合金，H2与对应的H1具有相同的最小极限抗拉强度值，但延伸率比H1稍高。 H3—加工硬化及稳定化处理的状态。适用于加工硬化后经热处理或由于加工过程中受热作用致使其力学性能达到稳定的产品。H3状态仅适用于在室温下逐渐时效软化（除非经稳定化处理）的合金。 H4—加工硬化及涂漆处理的状态。适用于加工硬化后，经涂漆处理导致了不完全退火的产品。 3．1．1．2 H后面的第2位数字表示产品的加工硬化程度。数字8表示硬状态。通常采用O状态的最小抗拉强度与表2 规定的强度差值之和，来规定HX8的最小抗拉强度值。对于O（退火）和HX8状态之间的状态，应在HX代号后分别添加从1到7的数字来表示，在HX后添加数字9表示比HX8加工硬化程度更大的超硬状态，各种HXX细分状态代号及对应的加工硬化程度如表3所示： 表2 HX8状态与O状态的最小抗拉强度差值 O状态的最小抗拉强度/Mpa HX8状态与O状态的最小抗拉强度差值/Mpa ≤40 45～60 65～80 85～100 105～120 125～160 165～200 205～240 245～280 285～320 ≥325 55 65 75 85 90 95 100 105 110 115 120 表3 HXY细分状态代号与加工硬化程度 细分状态代号加工硬化程度 HX1 抗拉强度极限为O与HX2状态的中间值 HX2 抗拉强度极限为O与HX4状态的中间值 HX3 抗拉强度极限为HX2与HX4状态的中间值 HX4 抗拉强度极限为O与HX8状态的中间值 HX5 抗拉强度极限为HX4与HX6状态的中间值 HX6 抗拉强度极限为HX4与HX8状态的中间值 HX7 抗拉强度极限为HX6与HX8状态的中间值 HX8 硬状态 HX9 超硬状态最小抗拉强度极限值超HX8状态至少10Mpa 注：当按上表确定的HX1~HX9状态的抗拉强度值，不是以0或5结尾的。应修约至以0或5结尾的相邻较大值。 3．1．2 HXXX状态
工业常用铝合金材质板材的分类
工业常用铝合金材质板材的分类 根据合金元素含量不同铝板可以分为8个系列分别为 1***，2***，3***， 4***.5***.6***.7***.8*** 根据加工工艺不同又可分为冷轧和热轧。 根据厚度不同可以分为薄板和中厚板。GB/T3880-2006标准中规定厚度0.2毫米一下的称为铝箔。 比较常用的牌号： 纯铝板1060 板.带材。箔材。厚板，拉伸管。挤压管。型。棒。冷加工棒材主要用于要求耐蚀性于成形性比较高的场合，但对强度不高的零部件，如化工设备，船舶设备，铁道油罐车，导电体材料，仪器仪表材料，焊条等。 3003：板.带材。箔材。厚板，拉伸管。挤压管。型。棒。线材。冷加工棒材，冷加工线材，铆钉线材，锻件，箔材，散热片料主要用于加工需要良好的成型性能，高的抗蚀性能，或可焊性好的零部件，或既要求有这些性能的有需要比1***系合金强度高的工件，如运输液体的槽和罐，压力罐，储存装置，热交换器，化工设备，飞机油箱，油路导管，反光板，厨房设备，洗衣机缸体，铆钉，焊丝。 包铝3003合金板材，厚板，拉伸管。挤压管房屋隔断，顶盖，管路等 3004板材，厚板，拉伸管。挤压管只要用于全铝易拉罐罐身，要求要比3003合金更高的零部件，化工产品生产与储存装置，薄板加工件，建筑挡板，电缆管道，下水道，各种灯具零部件。 包铝的3004合金板材，厚板主要用于房屋隔断，挡板，下水道，工业厂房房屋顶盖
5052板材，厚板，板材，箔材，拉伸管，冷加工棒材，冷加工线材，铆钉线材，此合金有良好的成型加工性能，抗腐蚀性，可焊性，疲劳强度与中等的静态强度，用于制造飞机油箱，油管，以及交通车辆，船舶的钣金件，仪表，街灯支架与铆钉线材等。 6061板材，厚材，拉伸管。挤压管，棒材，型材，线材，导管，轧制或挤压结构型材，冷加工棒材，冷加工线材，铆钉线材，锻件。要求有一定的强度，抗腐蚀性，可焊性高的各种工业结构件，如制造卡车，塔式建筑，船舶，电车，铁道车辆，家具等用的管，棒材，型材。 一、1000系列代表 1050 1060 1070 1000系列铝板又被称为纯铝板，在所有系列中1000系列属于含铝量最多的一个系列。纯度可以达到99.00%以上。由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。目前市场上流通的大部分为1050以及1060系列。1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。我国的铝合金技术标准(gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上。 二、2000系列铝板代表2A16（LY16） 2A06（LY6）2000系列铝板的特点是硬度较高，其中以铜原属含量最高，大概在3-5%左右。2000系列铝板属于航空铝材，目前在常规工业中不常应用。我国目前生产2000系列铝板的厂家较少。质量还无法与国外相比。目前进口的铝板主要是由韩国和德国生产企业
铝合金板材施工工艺 一、铝合金板材施工要点 1、板的顾放和搬运应注意以一下要求：铝合金板应倾斜立放，倾斜角不大于10。地面上应垫上厚三合板；搬运时应两人抬起，不要推拉以免坏表面氧化膜或涂层。工作台面应平整，无硬物，不可伤及铝合金板表面。 2、铝板加工要点： A、单层金属板(单层铝板、不锈钢板)应冲压成槽形，即四边均需折边。两折边连接处用角码固定。当镶板面较大时，可用加强肋加强；单层铝板的加强肋的固定，可采用在铝板上用电栓焊固定螺栓，加强肋用螺接固定，也可以采用结构装配方法有结构密封胶将加强肋固定在单层铝板相应位置上；其余金属板一般采用结构装配方法固定加强肋；槽形板的加强肋必须与板的折边连接。 Ｂ、铝合金板幕墙组件安装完毕后，对组件与组件缝应用胶长嵌实或涂建筑密封胶密封，涂胶前应对涂胶表面净化，施涂完毕后，应对胶缝表面刮平处理。 Ｃ、加工前注意事项：储存时以10。内倾斜放置，底板须用厚合板垫底，才不至于产生弯曲现象。搬运时须两人取放，将板面朝向，切勿推拉，以防擦伤。裁切前先将工作台清理干净，以免压伤。板材上方勿置重物或践踏，以免有弯曲或陷之现象。 Ｄ、加工方法及使用工具：裁切：可使用电锯、刨锯、圆形、曲
线加工。 Ｅ、修边：切削小口或修边时，可使用木工刨刀或电动刨清机及挫刀修边，如用定盘固定切削，其效果更为理想。 Ｆ、弯曲：可使用三支滚轮机或用简单手动加工弯曲。 3、安装施工： Ａ、放线：铝合金板墙面主要由铝合金板和骨架组成。骨架由横竖杆件拼成，材质为铝合金型材或型钢。因型钢较便宜，强度高，安装也方便，所以多数工程采用角钢或槽钢。固定骨架先要将骨架的位置弹到基层上，通过放线才能保证骨架施工的准确性。 Ｂ、固定骨架的连接件：骨架的横竖杆件通过连接与结构固定，而连接件与结构之间，可以与结构的预埋件焊牢，也可以在墙上打膨胀螺栓。因后一种方法较灵活，尺寸误差较小，容易保证位置的准确性，因而采较多。 Ｃ、固定骨架：要牢固。安装后应全面检查中心线，表面标高等。 Ｄ、铝合金板的安装： Ｅ、固定铝合金板的方法，常用的主要有两种。一是将板条或方板用螺丝拧到型钢或铝骨架上，这种方法耐久性较好，多用于外墙。另一种是将板条卡在特制的龙骨上，此法多用于室内。 Ｆ、板与板之间的间隙一般为10mm――20mm，用橡胶条或密封胶等弹性材处理。 Ｇ、铝合金板安装完毕，在易于被污染的部位，要用塑料薄膜覆盖保护。易被划、碰的部位，应高安全栏杆保护。

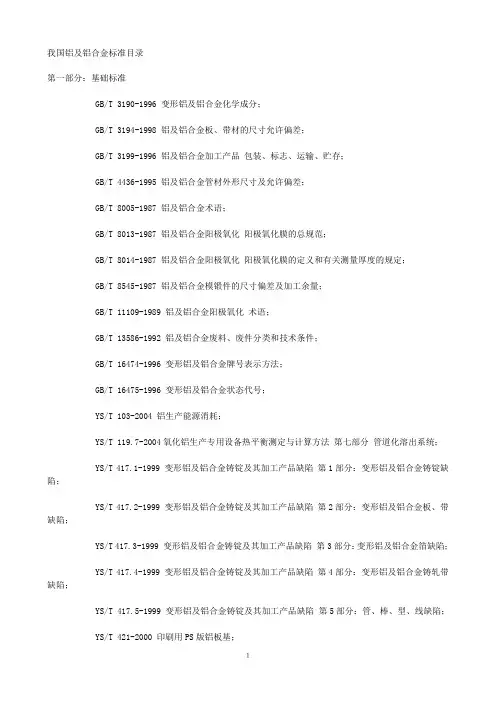

第1部分基础标准 GB/T 3190-1996 变形铝及铝合金化学成分 GB/T 3194-1998 铝及铝合金板、带材的尺寸允许偏差 GB/T 3199-1996 铝及铝合金加工产品包装、标志、运输、贮存 GB/T 4436-1995 铝及铝合金管材外形尺寸及允许偏差 GB/T 8005-1987 铝及铝合金术语 GB/T 8013-1987 铝及铝合金阳极氧化阳极氧化膜的总规范 GB/T 8014-1987 铝及铝合金阳极氧化阳极氧化膜厚度的定义和有关测量厚度的规定 GB/T 8545-1987 铝及铝合金模锻件的尺寸偏差及加工余量 GB/T 11109-1989 铝及铝合金阳极氧化术语 GB/T 13586-1992 铝及铝合金废料、废件分类和技术条件 GB/T 16474-1996 变形铝及铝合金牌号表示方法 GB/T 16475-1996 变形铝及铝合金状态代号 YS/T 103-2004 铝生产能源消耗 YS/T 119.7-2004 氧化铝生产专用设备热平衡测定与计算方法第7部分管道化溶出系统 YS/T 417.1-1999 变形铝及铝合金铸锭及其加工产品缺陷第1部分：变形铝及铝合金铸锭缺陷 YS/T 417.2-1999 变形铝及铝合金铸锭及其加工产品缺陷第2部分：变形铝及铝合金板、带缺陷 YS/T 417.3-1999 变形铝及铝合金铸锭及其加工产品缺陷第3部分：变形铝及铝合金箔缺陷 YS/T 417.4-1999 变形铝及铝合金铸锭及期加工产品缺陷第4部分：变形铝及铝合金铸轧带缺陷 YS/T 417.5-2000 变形铝及铝合金铸锭及其加工产品缺陷第5部分管、棒、型、线缺陷 YS/T 421-2000 印刷用PS版铝板基 YS/T 444-2001 铝加工企业检验、测量和试验设备配备规范 第2部分化学分析方法标准 GB/T 3169.1-1982 铝粉化学分析方法气体容量法测定活性铝 GB/T 3169.2-1982 铝粉化学分析方法减杂质法测定总铝量 GB/T 3169.3-1982 铝粉化学分析方法重量法测定水分 GB/T 3169.4-1982 铝粉化学分析方法真空重量法测定水分 GB/T 3169.5-1982 铝粉化学分析方法高碘酸钾光度法测定锰 GB/T 3169.6-1982 铝粉化学分析方法气体容量法测定油脂量 GB/T 3257.1-1999 铝土矿石化学分析方法 EDTA滴定法测定氧化铝量 GB/T 3257.2-1999 铝土矿石化学分析方法重量-钼蓝光度法测定二氧化硅量GB/T 3257.3-1999 铝土矿石化学分析方法钼蓝光度法测定二氧化硅量 GB/T 3257.4-1999 铝土矿石化学分析方法重铬酸钾滴定法测定三氧化二铁量 GB/T 3257.5-1999 铝土矿石化学分析方法邻二氮杂菲光度法测定三氧化二铁量 GB/T 3257.6-1999 铝土矿石化学分析方法二安替比啉甲烷光度法测定二氧
创新实践培训（论文）题目：变形铝合金的基本性能及分类 学院：材料科学与工程学院 专业名称：金属材料工程 班级学号： 学生姓名： 指导教师： 二O一二年十月
变形铝合金的基本性能及分类 学生姓名：班级： 指导老师： 摘要：本课题研究了变形铝合金的基本性能及分类。变形铝合金在我们日常生活中应用极广，对于了解变形铝合金十分必要。变形铝合金的基本性能包括物理性能，化学性能，力学性能，电学性能等等，由于篇幅有限，在这里我们只对一些典型、常用型号的铝合金进行了一些相关介绍。在变形铝合金的分类中我们提到了几种分类方法，主要介绍了国际四位数字体系分类，对比于其他分类方法，其具有容易记忆、便于管理等鲜明特点，也是国际上所共识的分类方法。于此同时我们还对常用变形铝合金进行了美、日、俄、法等国牌号对照。 关键词：铝合金、分类、基本性能、牌号对照 指导老师签名：
Basic Broperties And Classification Of Wrought Aluminium Alloy Student name:Liu jiaan Class:090125 Advisor:Zhao Qing Abstract:Research and classification of the basic properties of wrought aluminium alloy.Deformation of aluminum alloy at very wide application in our daily lives , are necessary for understanding wrought aluminium alloy.Basic properties of wrought aluminium alloy, including the physical properties and chemical properties, mechanical properties, electrical properties, and so on, because of limited space, we here only for some typical and common models of aluminum alloy for a number of related presentations. In the category of deformed aluminium we mentioned several classification methods , focuseson four-digit international classi- fication system, compared to other classifications, its easy to remember, easy to manage, and so stark, the international consensus on the classification. At the same time we are also commonly used wrought aluminium alloy for the United States, Japan, Russia, France, and other countries. Keyword:Aluminum classification basic properties grades comparison Signature of Supervisor： 目录
