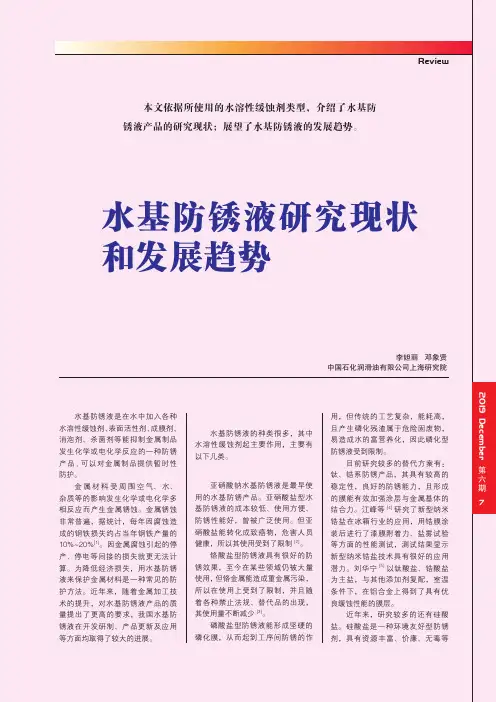

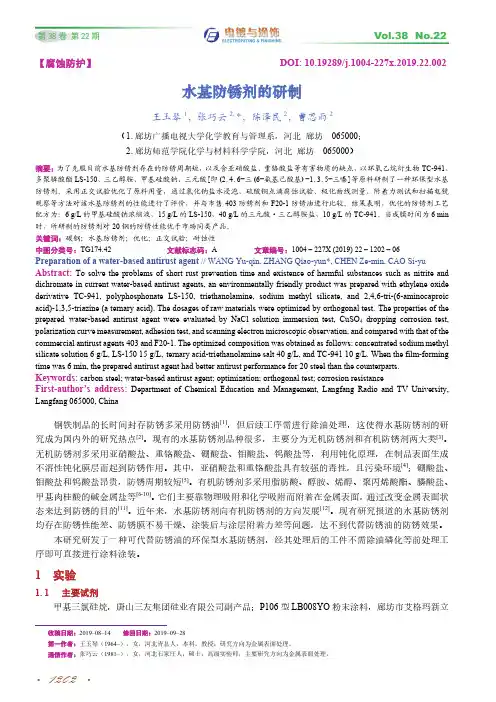

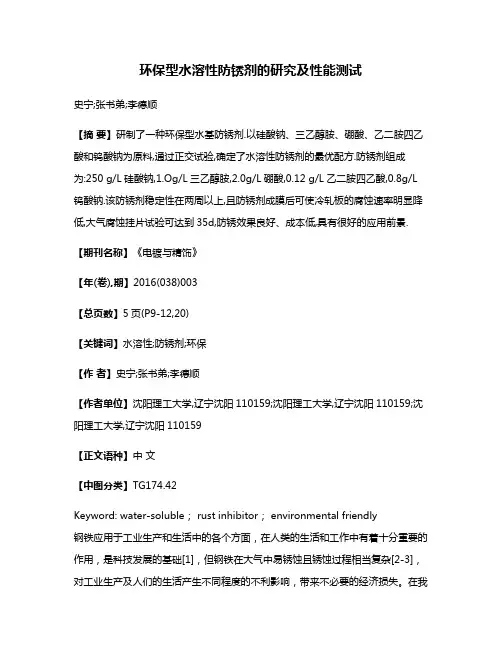

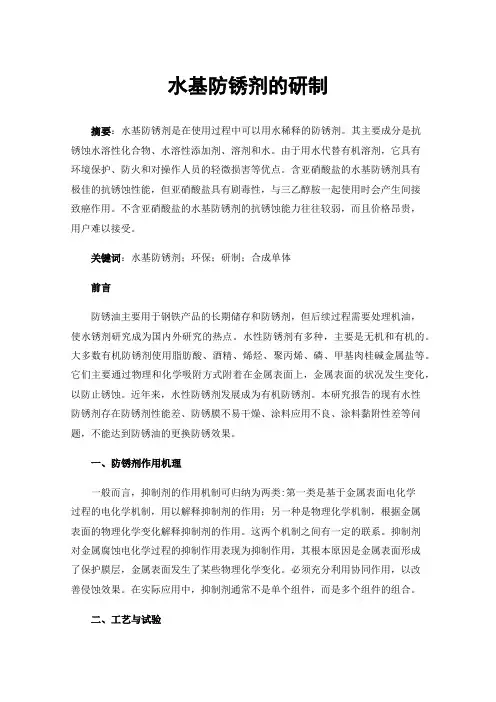

水性防锈剂是一种水基防锈溶液，可有效的保护钢、铁等材料，防止生锈。其原理是可根据防锈期要求的不同，和水按一定比混合使用，防锈期限可达到几天至几月，如果有一定防潮湿的外包装条件或存放在干燥环境条件，防锈时间可达一年以上。 种类 1、乙醇胺与酸的复配防锈剂 乙醇胺包括单乙醇胺、二乙醇胺及三乙醇胺，与他们复配的酸可以是无机酸和有机酸。醇胺与酸常温下复配生成醇胺盐。蒋海珍等合成并研究了水溶性有机羧酸醇胺盐防锈剂，表明其防锈性与分子烷链长度、分子中的极性基团种类及数目有关，并据此合成出了有机羧酸醇胺盐防锈剂ATEA-1，其0.25%的水溶液可使钢铁制品48h不锈。 2、多元醇酯防锈剂 失水山梨醇单油酸酯是一种性能优良的防锈剂，其他还有季戊四醇酯、糖酯等。结果表明该防锈剂可在很短时间内在碳钢表面形成多层膜，内层为反应沉积
型膜，与基体金属结合力较强，从而有效防止了金属的生锈。 3、自组装防锈剂 有些有机物分子在溶液中能自发地吸附在金属表面，形成一层取向性好、排列紧密的疏水性单分子层，可有效阻止水分子、氧分子及电子向金属表面的传输，使基体金属发生氧化的临界电位正移，金属表面的氧化-还原电流显著降低，从而起到对金属的保护作用，这个过程就是防锈剂分子在金属表面的自组装。 4、硅烷偶联防锈剂 硅烷偶联剂按其化学结构可分为两大类：单硅烷和双硅烷偶联剂，二者的结构通式分别为Y-(CH2)n-Si-(OR)3和(RO)3-Si- (CH2)n-Y- CH2)n-Si-(OR)3，其中，Y 为官能团，RO-为可水解的烷氧基。硅烷偶联剂被用于金属材料的防锈剂，并有望替代铬酸盐钝化和传统的磷化工艺。 5、气相防锈水 气相防锈剂是在常温下有较大蒸气压的防锈化学品，把它溶解在水中即得气相防锈水，挥发后的气体吸附在金属表面后，能抑制金属的阴、阳极的电化学反应，
实验:黏度法测定水溶性高聚物相对分子量 一、目的要求 1. 测定聚乙二醇的平均相对分子量 2. 掌握乌氏黏度计的原理及使用方法 3. 了解溶剂、温度、浓度对黏度的影响 二、基本原理 黏度是指液体对流动所表现的助力，这种助力反抗液体相邻部分的相对移动，可看作由液体内部分子间的内摩擦而产生。 相距为ds 的两液层以不同速度（v 和v dv +）移动时，产生的流速梯度为dv ds 。建立平稳流动时，维持一定流速所需要的力/ f 与液层的接触面积A 以及流速梯度dv ds 成正比： / dv f A ds η=?? 若以f 表示单位面积的阻力，则 上式称为牛顿黏度定律表示式，比例系数η称为黏度系数，简称黏度，单位：a p s ?。 溶液黏度的各种定义及表达式： 相对黏度：0 r η ηη= （0η为溶剂黏度） 特性黏度：[]0 0ln lim lim sp r C C C C ηηη→→==
[]η的数值与高聚物平均相对分子质量M 之间的半经验麦克非线性方程： 聚乙二醇水溶液在35℃时，316.610K L Kg -=??，0.82α= 在毛细管黏度计中，液体在重力的作用下流动符合泊肃叶定律： 488hgr t V m lV lt ηπρπ=- 对同一支黏度计而言，令 4 8hgr lV πα= ，8mV l βπ= ， 则上式可改写为： t t ηβ αρ=- 式中1β，当100t s 时，等式右边第二项可省略，则 t η αρ =， 对于溶剂：000t ηαρ= 设溶液的密度ρ与溶剂的密度0ρ近似相等，由两式可得 这样，通过分别测定溶液和溶剂的流出时间t 和0t ，就可求出r η。进而分别求出 sp η、sp η、 ln r C η的值。配制不同浓度溶液分别进行测定，分别作 sp C C η和 ln r C C η两条直线， 用外推法得到[]η，然后代入[]K M α η=?，即可求出M 。
MSDS编号： 2.0571 版本： 1.1 发布： 30.06.2009 更新： 12.10.2012 1. 产品标记 商标名称：福斯水溶性防锈剂 S 2000 A 物质或混合物推荐用途：润滑油。勿超出推荐的使用场合 制造商/供应商：福斯润滑油（中国）有限公司 上海市嘉定区南翔镇高科技园区嘉绣路888号 邮编 201802 电话： +86 21 3912 2000 传真： +86 21 3912 2100 发行：技术部，电话：+86 21 3912 2038 24小时应急电话：+86 21 3912 2001 制造商/供应商：营口福斯油品有限公司 辽宁营口市西市区清华路北17号 邮编 115003 电话： +86 417 480 6502 传真： +86 417 480 6738 发行：技术部，电话：+86 417 480 6502*1833 24小时应急电话：+86 417 4806502*1810 2. 危险性概述 物质或混合物的分类：在使用矿物油产品及化学品时，只需采取预防（第7条）及个人防护（第8条） 措施，无特殊危险。 有关对人体和环境有特殊危险的内容：本产品会污染水源，见第12条。 分类系统：本分类符合现行的EC表。然而，通过技术文献和供应商所提供的信息，本分类的范围更广。 本分类结果源于常规方法1999/45 EC关于混合物的特性数据。 标签信息： 根据EU指南标签：化学品或矿物油产品的使用遵循一般安全规定。 按照EC截至2008/1272/EC（1. CLP-ATP）指令及危险性材料法规，本产品不受分类规则限制。遵循 当地法规。 附加信息：本产品只宜用作水溶液或乳化液。 3. 组成/成分数据 化学描述：混合物。由离子和非离子表面活性剂及稳定剂，有机和无机防锈剂制成。 危险性成分： CAS 编码规定材料含量 [%] 标记 R - 代码 仲链烷醇胺 15-30 Xi R 36/38 磷酸酯衍生物 5-15 Xi R 38-41 叔链烷醇胺 0-10 Xi R 36/37/38 附加信息：列出风险项的含义参看16条。
华南师范大学实验报告 学生姓名甘汉麟学号 028 专业化学（教育）年级、班级 2011 级 5 班 课程名称物理化学实验实验项目粘度法测定水溶性高聚物分子量实验类型□验证□设计□综合试验时间 2014 年 3 月 19 日实验指导老师肖信实验评分 一.实验目的 1. 测定多糖聚合物-右旋糖苷的平均分子量； 2.掌握用乌式黏度计测定黏度的原理和方法。 二.实验原理 高聚物相对分子质量是表征聚合物特征的基本参数之一，相对分子质量不同，高聚物的性能差异很大。所以不同材料，不同的用途对分子质量的要求是不同的。测定高聚物的相对分子质量对生产和使用高分子材料具有重要的实际意义。本实验采用的右旋糖苷分子是目前公认的优良血浆代用品之一，它是一种水溶性的多糖类聚合物，在中等分子量时，它能提高血浆渗透压，扩充血容量；在低分子量时，它能降低血液粘稠度，改善微循环以及有抗血栓形成的作用；但在高分子量时，则会引起红细胞聚集，导致微循环障碍。可见，测定高聚物分子量对生产和使用高分子材料有重要意义。由于高聚物分子量大小不一，故通常测定高聚物分子量都是利用统计的平均分子量。常用的测定方法有很多，如粘度法、端基分析、沸点升高、冰点降低、等温蒸馏、超离心沉降及扩散法等，其中，用粘度法测定的分子量称“黏均分子量”，记作。 线型高分子可被溶剂分子分散，在具有足够的动能下相互移动，成为黏度态，η是可溶性的高聚物在稀溶液中的黏度，是它在流动过程中所存在内摩擦的反映，这种摩擦主要有：溶剂分子与溶剂分子之间的内摩擦，也就是纯溶剂的黏度，记作η0；高分子与高分子之间的内摩擦以及高分子与溶剂分子之间的内摩擦，三者总和表现为高聚物溶液的黏度，记作η。 在同一温度下，高聚物的黏度一般都比纯溶剂的黏度大，即η>η0，这些黏度增加的分数，叫做增比黏度，记作ηsp，即
水溶性高分子絮凝剂及其在污泥脱水方面的应用 US 200502300319 发明背景及摘要 本发明涉及一种新型水溶性共聚物，可有效用作助留剂、纸张增强剂、稠化剂，特别是用作高分子絮凝剂，本发明将叙述该类物质的制备工艺及其在以上几方面的应用。 这种水溶性聚合物包括由一种阴离子单体如（甲基）丙烯酸盐聚合而成的均聚物，或者是由阳离子单体如二甲氨基乙基（甲基）丙烯酸酯的季铵盐聚合而成的产物，再或者由非离子单体如（甲基）丙烯酰胺聚合而成的产物，另外也可能是各种类型单体的共聚物。 有多种高分子絮凝剂被广泛用于污水处理过程中产生的污泥的絮凝脱水处理。例如，日本专利JP58-51988用聚合硫酸铁作为无机絮凝剂并单独加入一种高分子有机絮凝剂来对污泥进行絮凝脱水处理。日本专利JP56-16599用一种无机絮凝剂和一种两性高分子絮凝剂对污泥进行处理。另外，人们为了改进聚合物的性能，也作了许多尝试，日本专利JP11-156400开发了一种新的污泥脱水剂，主要成分为一种两性高聚物，是由一种阳离子单体、阴离子单体，及一种水溶性非离子单体和一种溶解度不超过1g的疏水性丙烯酸衍生物共聚反应制备而成的。 上述专利文献中开发的聚合物可有效用作污泥脱水剂，但问题却发生在单体的聚合过程中，主要是有凝胶的现象。如果想在聚合过程中避免凝胶现象的发生，结果却只能制得低分子量的聚合物。再者，由于各单体的共聚反应活性差别较大，按照单体的初始配比进行共聚反应后，所得产物并不是理想的结果。所以，很难达到预期的改进效果，即使得到了想要的共聚物，在处理污泥时也无法达到充分的效果。 而且，由于生活环境的变化，市政及工业废水产生的污泥量越来越多，随之絮凝剂的消耗量越来越大，人们对絮凝剂效能的要求越来越高，要求能用少量的药剂达到较好的处理效果。 鉴于上述情况，本发明研究了一种高聚物可用作絮凝剂，并且在污泥脱水处理中生成的矾花有良好的性能，包括絮凝强度、过滤速度及含水率。通过以上研究，发明们开发了一种嵌段共聚物，是由一种水溶性单体与一种含有聚环氧烷基团的混合物共聚反应而成的。 而且，发明者们继续研究了一种能够提供优秀絮凝效果的水溶性共聚物。该聚合物具有极佳的絮凝特性并且对各种类型的污泥均有良好的脱水性能，即使是处理剩余污泥也可获得满意效果。 再者，发明者们还发现了一种新型高分子量水溶性聚合物，其基本组成为一种端基带有烯类不饱和基的聚环氧烷低聚物，该产品在生产过程中不会出现诸如凝胶此类的问题。当用于污泥脱水处理，该水溶性聚合物可以使生成的矾花在絮凝强度、含水率及过滤速率个方面表现极佳。而且该聚合物还可有效用作助留剂、纸张增强剂、增稠剂。 同样，本发明也制备了带有不同阳离子度的上述新型水溶性共聚物，并且发现混合使用可以获得更佳的污泥脱水效果。换句话说，发明者们发现在对含有原泥与剩余污泥的混合污泥进行脱水处理时可获得更加充分的效果。 发明的最佳实施方案 下面将详细介绍一种由水溶性共聚物组成的高分子絮凝剂及其在污泥脱水
水性金属防锈剂是一种高效的合成渗透剂，它能强力渗入铁锈、腐蚀物、油污内从而轻松地清除掉螺丝、螺拴上的锈迹和腐蚀物，具有参透除锈、松动闰滑、抵制腐蚀、保护金属等性能。并可在部件表面上形成并贮存--层润滑膜，可以抑制湿气及许多其它化学成份造成的腐蚀。该锈剂性能稳定，防锈效果明显，而且操作简单，安全可靠专用于金属五金材料，铸铁，钢铁件，不锈铁，不锈钢，马口铁，冷轧板，镀锌板等材料表面防锈处理，防锈剂的特点是可以兑水使用，与防锈油比较表面没有油感，深受用户喜欢。 一、用途 适用于铸铁，碳钢，合金钢，模具钢等材质工序间的防锈保护及其零部件的短期防腐防锈，防锈期视使用浓度不同可达几个月到1年金属防锈剂。 二、主要性能 1、松锈 能缓解因锈蚀而不易拧动的螺帽、螺栓等螺绞连接件，使其易于拆卸。安装前使用，效果好。
2、渗透 含有特殊的添加剂，能渗入铁锈、腐蚀物、油污和泥污等物的内部，使之缓解剥离而易于清除。 3、防锈 在金属或其它材料的表面留下防锈油膜，防锈可达24个月。 4、去湿 保护海上设备、露天设备免受腐蚀，驱除电机湿气水分，形成保护膜，隔绝湿气和水分。 5、清洗 产品润滑性好，可除去附着于金属表面上的水锈、粉尘等污垢，适用于气动工具、高档发动机及零部件的青洗、维护，并可延长其使用寿命。不影响橡胶，油漆涂面，塑料织物类的材质。 三、使用方法 1、使用本品时应详细阅读产品使用说明书，并在专业人员指导下进行使用。
2、可采用浸泡、刷涂、喷涂等方式来实施金属零件防锈保护，也可采用流水线浸泡、喷涂方式实施金寓零件防锈保护。 3、一般是将清洁干净的工件在常温或加热条件下，根据工件防锈期要求用原液至5%防锈剂水溶液使用，处理时间为3~5分钟，然后吹干、烘干或晾干。 以上就是有关水性金属防锈剂的一些相关介绍，希望对您进一步的认识了解有所帮助。
水溶性高分子简介 摘要：本文介绍了水溶性高分子的分类，物理性能，制造以及未来的发展前景。关键词：水溶性高分子聚乙烯醇聚乙二醇 引言 水溶性高分子化合物又称为水溶性树脂或水溶性聚合物。是一种亲水性的高分子材料，在水中能够溶解或溶胀而形成溶液或分散液。在水溶性聚合物的分子结构中含有大量的亲水基团。亲水基团通常可分为三类：①阳离子基团，如叔胺基、季胺基等；②阴离子基团，如羧酸基、磺酸基、磷酸基、硫酸基等；③极性非离子基团，如羟基、醚基、胺基、酰胺基等。这些集团不但使得高分子有亲水性，而且还带来很多宝贵的性能，如粘合性，成膜性，润滑性，分散性，减磨性等等。 1水溶性高分子的分类 1.1天然水溶性高分子。 以天然动植物为原料，通过物理过程或者物理化学的方法提取而成。最常见的如淀粉类、纤维素、植物胶、动物胶等。天然高分子虽然受到合成高分子的不断冲击，产量逐渐下降，但是仍然有很大一部分市场被其牢牢统治着。 1.2改性天然高分子。 主要有改性纤维素和改性淀粉两大类。如羧甲基淀粉、醋酸淀粉、羟甲基纤维素、羧甲基纤维素等。这类高分子兼有天然高分子和合成高分子的优点，拥有广泛的市场，因此产量很大。 1.3合成高分子。 合成高分子材料分为聚合类和缩合类两类，如聚丙烯酰胺（PAM）、水解聚丙烯酰胺（HPAM））、聚乙烯吡咯烷酮(PVP)等。按大分子链连接的水化基团分为：非离子型和离子型。按荷电性质分为：非离子、阳离子、阴离子和两性离子高分子，其中后三类为聚电解质。按基团间是否存在较强的非共价键联结又分为缔合聚合物和非缔合聚合物。 2水溶性高分子的物理性能 2.1溶解性 溶解性是达到平衡的溶液便不能容纳更多的溶质，在特殊条件下，溶液中溶解的溶质会比正常情多，这时它便成为过饱和溶液。每份溶剂所能溶解的溶质的最大值就是“溶质在这种溶剂的溶解度”。 为了提高水溶性，一是在分子中引入足够的亲水基团到大分子上面变为水溶性高分子。二是降低聚合物的结晶度。三是利用聚电解质的反离子力作用促进溶解。
不影响涂装的水性防锈剂 前序 涂装前防锈剂A，使用的场合： 1、碳钢、碳钢类合金钢等黑色金属的涂装前防锈； 2、使用传统的水性防锈剂，影响附着力的场合，可使用本品有效替代； 3、对于要求水性防锈后，后期配套喷漆、喷粉、喷塑、电泳涂装，增加附着力的场合。 选用本品为最佳选择。 基本属性 涂装前防锈剂A，具有的性能： ●理想的防锈效果； ●形成的防锈膜，与漆膜具有极佳的附着力； ●本剂处理后表面无浮灰、无结晶物、无明显的油腻感，属清洁防锈产品； ●本品不含任何油性物质，可免除清洗工序； ●兑水使用，与水形成稳定透明的防锈液，工件可带水操作，使用方便； ●根据防锈期的长短需要，可选择不同的稀释比例； ●不影响加工精度； ●常温浸泡施工或喷淋施工即可，使用方便。 项目理化 1
本剂可以重复使用多次，为节省药剂成本，建议厂家做好药剂回收工作，如回收的药剂携带杂质，为保护产品质量和不阻塞喷嘴，现场需经过必要的过滤或沉淀后再使用。 1、当本剂在使用一段时间后其有效成分必然消耗，则需进行适当的补加，以满足正常的 质量要求，可根据处理平方进行大致计算，平均每公斤药剂处理20-30平方左右，即每升工作液处理2-3平方；现场每升工作液处理0.5平方时就需进行补加，补加量为每立方米槽液加入25公斤药剂。 2、当槽液使用周期过长，槽液的颜色会逐渐呈现深蓝色，可根据防锈效果考虑重新配槽。 其它事宜 1、防锈处理前，工件表面应清洁、无异物；对于酸洗或脱脂后的工件，应确保水洗干 净，最好要经过中和水洗处理，防止酸性物质或碱性物质对本剂的破坏； 2、要使用新鲜水质配置工作液，禁止使用高硬度水质、污染性水质、高氯离子含量水 质； 3、由于工件材质的差异、施工条件的差异，处理后的防锈膜会呈现紫色、蓝色、灰色、 棕色、浅黄色，或者几种颜色的混合相间色，以上颜色均为正常颜色。如出现明显 的黄点，且干燥后可以随意擦掉，为不正常颜色，应寻找工艺原因或致电供应商技 术部门； 4、本品处理后，严禁水洗； 5、本品为有机弱酸性产品，建议施工时，穿戴防护劳保用品，如防护工作服、防护眼 镜、防护眼镜等； 6、禁止食用。 7、详情请咨询：淄博拓新达新技术开发有限公司 8、技术资料沟通：一五二六九三七零三六一 2
水溶性高分子聚乙烯醇的制备及其应用 * 中山大学化学与化学工程学院应用化学广州 510275 摘要：本实验采用溶液聚合法，以AIBN作为引发剂合成聚乙酸乙烯酯，然后用NaOH的甲醇溶液进行醇解，得到聚乙烯醇5.527 g，产率54.0%，之后利用红外对聚乙酸乙烯酯与聚乙烯醇进行表征。之后利用聚乙 烯醇的缩醛化反应制备胶水，利用聚乙烯醇的性质制备面膜。 关键词：水溶性高分子聚乙烯醇聚乙酸乙烯酯红外光谱法 1.引言 水溶性高分子化合物又称水溶性树脂或水溶性聚合物，是一种亲水性的高分子材料，在水中能溶胀而形成溶液或分散液。1924年，德国化学家WO. Hermann和WW. Haehel首次将碱液加入到聚乙酸乙烯酯的甲醇溶液中，得到聚乙烯醇（PV A）。聚乙烯醇为白色絮状固体或片状固体，无毒无味，是使用最广泛的合成水溶性高分子，具有优良的力学性能和可调节的表面活性。PV A具有多羟基强氢键，以及单一的-C-C-单键结构，这样的结构不但使PV A具有亲水性，还有黏合性、成膜性、分散性、润滑性、增稠性等良好性能。 PV A的制备首先由乙酸乙烯酯聚合成聚乙酸乙烯酯，然后将其醇解生成PV A，其反应式如下： PVA的结构可以看成是交替相隔的碳原子上带有羟基的多元醇，因此，其发生的反应为多元醇反应，如醚化、酯化、缩醛化。聚乙烯醇和羰基化合物反应可得到缩醛化合物。本实验利用聚乙烯醇和甲醛反应，生产聚乙烯醇缩甲醛，作为胶水使用。 2.实验过程 2.1 实验仪器 三颈瓶，回流冷凝管，水浴锅，蒸汽蒸馏装置，滴液漏斗，pH试纸，培养皿，抽滤装置，滤纸，真空烘箱。2.2 实验试剂 偶氮二异丁腈（AIBN），甲醇，乙酸乙烯酯，NaOH，聚乙烯醇，甲酸，40%甲醛水溶液，盐酸，羧甲基纤维素，丙二醇，乙醇。 2.3 实验步骤
1 绪论 增稠剂实质上是一种流变助剂，加入增稠剂后能调节流变性，使胶黏剂和密封剂增稠，防止填料沉淀，赋予良好的物理机械稳定性，控制施工过程的流变性(施胶时不流挂、不滴淌、不飞液)，还能起着降低成本的作用。特别对于胶黏剂和密封剂的制造、储存、使用都很重要，能够改进和调节黏度，获得稳定、防沉、减渗、防淌、触变等性能。 1.1定义 能明显增加胶黏剂和密封剂黏度的物质称为增稠剂(chickening agent)，有水性和油性之分。尤其是水相增稠剂应用更为普遍。在水体系中，当增稠剂达到一定浓度后，亲油端基缔合形成胶束；在水基高分子体系中，增稠剂的亲油基团主要与聚合物粒子缔合,以这种方式完成增稠特性的高分子化合物称为水性增稠剂。 1.2分类及机理 水溶性高分子增稠剂的分类有以下几种： 1.2.1纤维素类[1] 纤维素类在水基体系中是一类非常有效的增稠剂,广泛应用于化妆品的各种领域。纤维素是天然有机物, 它含有重复的葡萄糖苷单元,每个葡萄糖苷单元含有3 个羟基, 通过这些羟基可以形成各种各样的衍生物。纤维素类增稠剂通过水合膨胀的长链而增稠,纤维素增稠的体系表现明显的假塑性流变形态。使用量一般质量分数为1%左右。
纤维素类增稠剂纤维素类增稠剂的增稠机理是疏水主链与周围水分子通过氢键缔合，提高了聚合物本身的流体体积，减少了颗粒自由活动的空间，从而提高了体系黏度。也可以通过分子链的缠绕实现黏度的提高，表现为在静态和低剪切有高黏度，在高剪切下为低黏度。这是因为静态或低剪切速度时，纤维素分子链处于无序状态而使体系呈现高粘性；而在高剪切速度时，分子平行于流动方向作有序排列，易于相互滑动，所以体系黏度下降。 1.2.2 聚丙烯酸类 聚丙烯酸类增稠剂[2]自1953 年Goodrich 公司将Carbomer934引入市场至今已有40年的历史了, 现在这系列增稠剂已经有了更多的选择(见表1) 。 聚丙烯酸类增稠剂的增稠机理有2 种, 即中和增稠与氢键结合增稠。中和增稠是将酸性的聚丙烯酸类增稠剂中和, 使其分子离子化并沿着聚合物的主链产生负电荷, 同性电荷之间的相斥促使分子伸直张开形成网状结构达到增稠效果; 氢键结合增稠是聚丙烯酸类增稠剂先与水结合形成水合分子, 再与质量分数为10 %～ 20 %的羟基给予体(如具有5个或以上乙氧基的非离子表面活性剂)结合, 使其卷曲的分子在含水系统中解开形成网状结构达到增稠效果。 1.2.3 天然胶及其改性物 天然胶主要有胶原蛋白类和聚多糖类,但是作为增稠剂的天然胶主要是聚多糖类( 见表1) 。 增稠机理是通过聚多糖中糖单元含有3个羟基与水分子相互作用形成三维水化网络结构,从而达到增稠的效果。它们的水溶液的流变形态大部分是非牛顿流体, 但也有些稀溶液的流变特性接近牛顿流体。 1.2.4无机高分子及其改性物 无机高分子类增稠剂一般具有三层的层状结构或一个扩张的格子结构,最有商业用途的两类是蒙脱土和水辉石。 其增稠机理是无机高分子在水中分散时,其中的金属离子从晶片往外扩散,随着水合作用的进行,它发生溶胀,到最后片晶完全分离,其结果形成阴离子层状结构片晶和金属离子的透明胶体悬浮液。在这种情况下,片晶带有表面负电荷,它的
水溶性防锈液本产品主要由天然高级脂肪物的衍生物为原料，配有多种无机、有机助剂经特殊工艺制造而成的水溶性金属表面防锈剂。主要用于各种无缝钢管、冷轧管、焊接管等金属管、件表面的防锈。与油溶性防锈剂相比，具有无毒、无污染、不燃不爆、防锈效果好、干燥快、价格低廉等优点，经本产品防锈后的工件容易清洗，同时，经检测铅、镉、汞、六价铬等六项重金属指标都符合欧盟（ROHS）的技术要求，属新型快干水基环保型的防锈剂。 一、有关技术参数1、溶解性：任意比例溶于水。2、可燃性：不燃。 3、无毒。 4、 PH值（1%溶液）：6-8。 5、耐盐雾性（72小时锈蚀）：≤4。 6、防锈期：6个月以上。二、使用方法及工艺参数：1、使用方法：本品使用时可直接将本溶液在需防锈金属工件上进行喷、涂、抹、滚、刷、浸渍等多种方法。晾干或烘干（吹干）即可。2、温度：常温。 TE-4型脱水防锈油本产品系由脱水剂，防锈添加剂、中轻质石油分馏配制而成。能在室温下将工件表面的大量水分脱除，具有脱水、防锈的双重性能，工序间防锈期五个月以上。应用范围：本品适用于钢铁件的加工，以及金属的电镀、表面处理、化学除锈、水剂清洗等工序间需脱除水分的防锈。简化防锈工艺，提高防锈质量，同时液适用于各种金属制品，运输防锈及长期储存防锈。特别适用于钢铁常温发黑或磷化后的脱水封闭。 TE-5专门用于热镀锌板带的钝化剂一、产品概述：TE-5钝化剂是专门未热镀锌板、带在储存或运输期间提高其耐蚀性防止产品生白锈而设置的。本产品可用喷淋、浸渍和辊涂等方式涂敷，再基板上浸润性号、涂膜均匀、成模块，外观无色透明，耐腐蚀性优良。对镀锌板钝化质量有所改善和提高。二、主要技术指标：外观：棕率色透明液体比重：

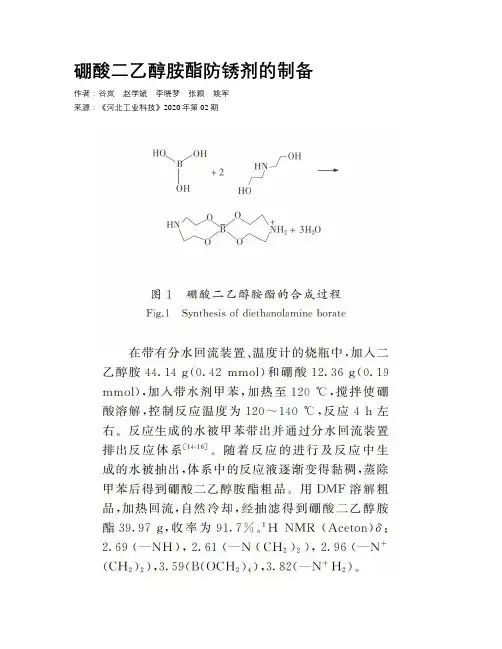

水性硼酸酯防锈剂三乙醇胺硼酸酯
水性硼酸酯防锈剂 主要成分 三乙醇胺硼酸酯、特种改性有机硼酸酯、防锈增效剂。 产品用途 1、工序间防锈、短期防锈、中期防锈、封存包装防锈的清洁型环保性水性防锈剂； 2、可用于合成水性切削液、半合成水性切削液、含油量较高的传统型切削 液、轧制液、水基抗磨液压液、合成清洗液、表面处理液等，抑制铁金 属的生锈及微生物的繁殖，起缓蚀防锈作用； 3、对碳钢、合金钢、劣质不锈钢、铸铁等多种金属有良好的防锈性能； 4、本品与其它羧酸类等防锈剂复配使用效果更佳，能形成金属保护膜，达 到极佳的缓蚀防锈作用； 5、使用市场上传统的硼酸酯，防锈效果不理想时，可使用本剂替代，便可达 到理想的防锈效果。 性能特点 ●不含有亚硝酸钠、磷酸盐等行业禁用的有毒有害物质，中性范围环保型水性 防锈产品； ●出色的防锈性能，具有超越常规硼酸酯的防锈效果，防锈期是传统硼酸酯的2-3倍以上，千分浓度级的抽样液，便可轻松通过国家行业标准的“防锈单片实验”；
●本剂兼具优异的钝化性能，而且属于环保“无亚钠、无酸性钝化”； ●本剂处理后表面无浮灰、无结晶物，属清洁防锈产品； ●水溶性好，与水形成稳定透明的防锈液，工件可带水操作，使用方便； ●无泡沫产生，更利于工艺施工； ●具有增强润滑的作用，能赋予金属加工液基础润滑性、极压抗磨性； ●无毒无味，使用时无任何异味，对人体亦无伤害，是亚硝酸钠良好的替代品； ●根据防锈期的长短需要，可选择不同的稀释比例； ●经本剂处理的工件,可保持金属本色，不影响加工精度； ●常温浸泡施工即可，使用方便; ●与切削液、液压液、金属表面处理液具有良好的配伍性与相溶性； ●兼具抑制细菌、真菌、微生物的作用； ●较高的碱值储备量，极佳的PH值缓冲能力，能有效稳定体系的PH值； ●综合使用成本低，属高性价比的产品。 理化指标
水性防锈剂配方技术 2.1乙醇胺与酸的复配防锈剂 乙醇胺包括单乙醇胺、二乙醇胺及三乙醇胺，与他们复配的酸可以是无机酸和有机酸。醇胺与酸常温下复配生成醇胺盐。蒋海珍等合成并研究了水溶性有机羧酸醇胺盐防锈剂，表明其防锈性与分子烷链长度、分子中的极性基团种类及数目有关，并据此合成出了有机羧酸醇胺盐防锈剂ATEA-1，其0.25%的水溶液可使钢铁制品48h不锈。单乙醇胺与二乙醇胺与羧酸加热生成的酰胺也是一种很有效的防锈剂，很稀的烷基醇酰胺溶液即能防止钢铁生锈，并具有良好的耐水解性能，同时对防锈水有增稠作用，从而避免了防锈剂从金属表面流失，并使防锈剂在金属表面牢固附着。有机羧酸醇胺盐和烷基醇酰胺分子中的氮原子和氧原子都有孤对电子，可与铁等有空轨道的金属表面作用生成络合物膜，阻止氧、水等分子与金属表面接触。 2.2多元醇酯防锈剂 失水山梨醇单油酸酯是一种性能优良的防锈剂，其他还有季戊四醇酯、糖酯等。张玉芳等人合成了硫代磷酸酯并用于碳钢的防锈处理，结果表明该防锈剂可在很短时间内在碳钢表面形成多层膜，内层为反应沉积型膜，与基体金属结合力较强，从而有效防止了金属的生锈。肌醇六磷酸酯一个分子中含有能同金属配位的24个氧原子、12个羟基和六个磷酸基，它与金属络合时易形成多个稳定螯合环，并在金属表面迅速形成一层致密的透明单分子膜，从而有效地抵抗金属的腐蚀，防锈期可达1a以上，适合于钢铁及有色金属的工序间及长期封存防锈处理，还可代替金属涂装前的磷化处理，避免了含磷废水排放引起的水质污染。该防锈剂由于它是从粮食作物中提取而来，同时配制时需要用去离子水，所以生产成本是一个问题。 2.3金属表面自组装防锈剂 有些有机物分子在溶液中能自发地吸附在金属表面，形成一层取向性好、排列紧密的疏水性单分子层，可有效阻止水分子、氧分子及电子向金属表面的传输，使基体金属发生氧化的临界电位正移，金属表面的氧化-还原电流显著降低，从而起到对金属的保护作用，这个过程就是防锈剂分子在金属表面的自组装。铁电极表面经正癸烷基硫醇自组装修饰后，能有效抵抗SO2的腐蚀，目前用于钢铁表面自组装修饰的防锈剂主要是油酸咪唑啉类。李道华和忻新泉研究了过渡金属配
水溶性高分子及其应用 马建 常州轻工职业技术学院 10线缆331 1013433138 摘要：水溶性高分子材料是一种亲水性的高分子材料，在水中能溶解或溶胀而形成溶液或分散液。它具有性能优异、使用方便、有利环境保护等优点，广泛应用于国民经济的各个领域。本文主要论述了水溶性高分子材料的概念、分类、功能和应用、以及研究发展现状及前景。 关键词：水溶性 高分子 发展应用 1、 水溶性高分子的概念 水溶性高分子化合物又称为水溶性树脂或水溶性聚合物。通常所说的水溶性高分子是一种强亲水性的高分子材料，能溶解或溶胀于水中形成水溶液或分散体系”。在水溶性聚合物的分子结构中含有大量的亲水基团。亲水基团通常可分为三类：①阳离子基团，如叔胺基、季胺基等；② 阴离子基团，如羧酸基、磺酸基、磷酸基、硫酸基等；③极性非离子基团，如羟基、醚基、胺基、酰胺基等。 2、分类 a 、按来源分类 1 ）天然水溶性高分子。 天然水溶性高分子以植物或动物为原料，通过物理的或物理化学的方法提取而得。许多天然水溶性高分子一直是造纸助剂的重要组分，例如常见的有表面施胶剂天然淀粉、植物胶、动物胶 （干酪素）、甲壳质以及海藻酸的水溶性衍生物等。 2）半合成水溶性高分子 。 这类高分子材料是由上述天然物质经化学改性而得。用于造纸工业中主要有两类：改性纤维素 （如羧甲基纤维素） 和改性淀粉 （如阳离子淀粉）。 3）合成水溶性高分子。 此类高分子的应用最为广泛，特别是其分子结构设计十分灵活的优势可以较好地满足造纸生产环境多变及造纸工业发展的要求。 b 、按分子量分类 可分为低分子量、高分子量、超高分子量 C 、按用途分类 可分为驱油剂（聚丙烯酰胺、改性淀粉、瓜胶），絮凝剂（聚丙烯酸、改性纤维素、壳聚糖） 3、功能 O OH O OH O CH 2OH OH O OH O CH 2OH OH O OH COOH
水性防锈剂 一.性能 1 具有优秀的防锈性。 2 使用方便,可浸泡操作。 3.对黑色金属或有色金属都是优良选择,尤其是铸铁工件,不会玷污零件表面。 4.完全水溶性,无毒无味,不燃烧,安全可靠。 5 成本低廉,可代替防锈油。 6 工件美观,不留痕迹,不影响精度。 二.特性 1、以水为分散介质，环保性能优秀，不燃不爆、无污染；不含甲苯、乙苯、二甲苯等苯系物，无刺激性气味，对人体无毒害； 2、使用简单方便，可在常温下以浸涂、喷淋、刷涂等多种方法。 3、具有优良的施工性能，基材表面没处理干净的锈转化成有用的钝化膜更有利于防锈涂装操作。涂刷本产品后可直接涂刷防锈底漆或面漆 4、提高基材的附着力，使面漆与基材结合的更牢固不易脱落。 5、使用过程中对金属本身无任何腐蚀，处理后的工件不需再用清水清洗，待表面干燥后可直接进行下一步工序。 三.用法 1、基材处理：用电动或手动工具清除基材表面的浮锈及异物，达到表面处理等级ST3；如果基材表面油污较厚较多可先用清洗剂清洗，如果油污较少可直接涂刷处理剂； 2、施工方法：将处理剂直接采用喷涂、浸涂或者刷涂方法，均匀地涂刷在被涂物表面。如果被涂物表面锈层严重，建议采用浸涂工艺，具体工艺如下： 浸渍法 浸渍法一般在车间内进行，存放处理液须用耐酸槽。施工时应戴橡胶手套及口罩。 1、首先应用致密坚硬的钢丝刷清除钢铁工件表面的严重浮锈、油脂、泥灰等。 2、将工件表面用压缩空气吹净或用毛刷、抹布清理干净。
3、将工件浸入槽液，槽液在常温条件下（15 ℃-35℃）通常需浸泡35-10分钟，除重锈或氧化皮浸泡时间要适当延长。 4、处理后的工件需放置在通风干燥处，待其完全干燥后方可涂装底漆面漆或存储，干燥过程中不可用手触摸工件表面，也不可让工件表面沾水。 5、干燥时间：干燥时间随气候条件不同有较大差距。一般在气温25℃的晴天，表干时间为3-8小时，实干为24小时。 喷涂法 此法常用于室外钢铁工件的防腐处理。施工时应戴橡胶手套及口罩。 1、先除掉浮锈，再将处理剂喷淋或刷涂在已清理过的工件表面，通常喷、刷两遍效果更好（第一遍干燥后再喷、刷第二遍），对腐蚀严重部位应用力来回多涂刷几次。 3、钢铁工件表面未完全干燥时不得涂底漆，否则会降低磷化膜与工件的附着力，影响防腐效果。 4、干燥时间：干燥时间随气候条件不同有较大差距。一般在常温下晴天涂刷完处理剂间隔2-4小时后可涂刷防锈底漆，低温时应适当延长干燥时间。 注明：由于浸泡时间、涂刷轻重、锈蚀厚薄等因素造成转化膜表面出现发黑、发黄的锈转化产物或有白色结晶粉末属于正常现象，不影响防腐效果。
几种水溶性高分子在水中的聚合
几种水溶性高分子在水中的聚合 一、丙烯酰胺水溶液聚合 一、实验目的 1．掌握溶液聚合的方法和原理。 2．学习如何选择溶液。 3．掌握聚合物的处理方法。 二、实验原理 将单体溶于溶剂中而进行聚合的方法叫做溶液聚合。生成聚合物有的溶解有的不溶，前一种情况称为均相聚合，后者则称为沉淀聚合。自由基聚合，离子型聚合和缩聚均可用溶液聚合的方法。 在沉淀聚合中，由于聚合物处在非良溶剂中，聚合物链处于卷曲状态，端基被包裹，聚合一开始就出现自动加速现象，不存在稳态阶段。随着转化率的提高，包裹程度加深，自动加速效应也相应增强，沉淀聚合的动力学行为与均相聚合有明显不同。均相聚合时，依双基终止机理，聚合速率与引发剂浓度的平方根成正比。而沉淀聚合一开始就是非稳态，随包裹程度的加深，其只能单基终止，故聚合速率将与引发剂的浓度的一次方成正比。 在均相溶液聚合中，由于聚合物是处在良溶剂环境中，聚合物处于比较伸展状态，包裹程度浅链扩散容易，活性端基容易相互靠近而发生双基终止。只有在高转化率时，才开始出现自动加速现象，若单体浓度不高，则有可能消除
自动加速效应，使反应遵循正常的自由基聚合动力学规律。因而溶液聚合是实验室中研究聚合机理及聚合动力学等常用的方法之一。 进行溶液聚合时，由于溶剂并非完全是惰性的，其对反应会产生各种影响，选择溶剂时应考虑以下几个问题： （1）对引发剂分解的影响：偶氮类引发剂（偶氮二异丁腈）的分解速率受溶剂的影响很小，但溶剂对有机过氧化物引发剂有较大的诱导分解作用。这种作用按下列顺序依次增大：芳烃、烷烃、醇类、醚类、胺类，诱导分解的结果使引发剂的引发效率降低。 （2）溶剂的链转移作用：自由基是一个非常活泼的反应中心，它不仅能引发单体分子，而且还能与溶剂反应，夺取溶剂分子的一个原子，如氢或氯，以满足它的不饱和原子价。溶剂分子提供这种原子的能力越强，链转移作用就越强。链转移的结果使聚合物分子量降低。若反应生成自由基活性降低，则聚合速度也将减小。 （3）对聚合物的溶解性能，溶剂溶解聚合物的性能控制着活性链的形态（卷曲或舒展）及其粘度，它们决定了链终止速度与分子量的分布。 与本体聚合相比，溶液聚合体系具有粘度降低、混合及传热较容易、不易产生局部过热、温度容易控制等优点。但由于有机溶剂费用高，回收困难等原因，使得溶液聚合在工业上很少应用，只有直接使用聚合物溶液的情况下，如涂料、胶粘剂。浸渍剂和合成纤维放丝液等采用溶液聚合的方法。 丙稀酰胺为水溶性单体，其聚合物也溶于水。本实验采用水为溶剂进行溶液聚合，其优点是：价廉、无毒、链转移常数小、对单体及聚合物溶解性能好，为均相聚合。
水溶性高分子材料（薄膜）生产项目 研发单位；潍坊华潍新材料科技有限公司 项目介绍；本项目提出的全降解水溶解的高分子材料使用后不会成为对环 境长期产生污染的固体废弃物，这种材料具有通用塑料所有的理化特性，在环 境中可以降解成无害的物质或对土壤具有改良作用，同时在一定程度上可以回 收再利用，是一种环境友好、资源节约的新型高新技术材料。 本项目所属领域：新材料>高分子材料>生态和环保高分子材料。 项目主要配方、关键技术及设备 主要配方：水溶性高分子材料、生物添加剂、增塑剂、交联剂及其它助剂； 关键技术：破构技术、交联（接枝）技术、共混技术、干法挤出吹膜技术； 主要设备：吹膜机、制袋包装设备等。 项目工艺技术路线描述 2．2.1水溶性高分子材料 ①首先分别将生物添加剂进行变性处理、水溶性高分子材料预增塑处理(降 低其熔点)； ②上述产物加入其他添加剂等在高速混合设备进行共混处理，提高下游制 品的质量和成膜性； ③将处理好的掺混料加入混炼造粒设备，实施高剪切下的熔融混炼，使得 各组分，有机地熔合在一起，塑化更均匀。 ④制得水溶性高分子材料料经真空设备进行封装出售或直接在其他加工设 备上生产终极产品。产品具有良好的流动性、加工成型性和二次加工性，产品 具有良好的强度，柔软性，光泽，阻气性，耐油性，耐溶剂性和热封性等优良 的力学性能和水解性能，其水解后产物对环境不产生二次污染。 水溶性薄膜性能；
（1）能够在不同的温度条件下，按照设定的的时间要求溶解于水中，包括含 有其它成分的水溶液，溶解速度范围为10秒-20分钟，溶解温度范围为4-80摄 氏度。 （2）水溶性膜溶解后，不与所包装的物料发生化学反应，能充分保持所包装 的物料的化学和物理特性，但是硼砂和硼酸除外，水溶膜溶解后遇碘呈蓝色。（3）水溶性膜溶解后，以水溶液（具有一定粘度的胶体）状态进入环境，在 一定的时间内，在光照和一种存在于环境中的特殊细菌的作用下降解，最终产 物为二氧化碳和水，水溶性膜的成膜材料在环境水中，生物耗氧量和化学耗氧 量仅为淀粉制品的六分之一，是优于淀粉的环境友好产品。 （4）水溶性膜作为包装物，具有良好的密闭性，可以有效地隔绝除氨气和水 蒸气之外的所有气体，在25℃时，氧气的透过率为0，因此可以有效地保护各 种物料不被氧化或其它气体腐蚀或污染。 （5）水溶性膜具有高强度的拉伸性、在韧性和撕裂强度等均优于传统塑料薄膜。 （6）水溶性膜及其水溶袋具有极好的耐油性，耐脂肪性，耐有机溶剂，但多 元醇如甘油、和酰胺、醇胺及醇胺盐除外，如要包装这类物料，公司可提供特 定产品。 （7）水溶性膜及其水溶袋具有抗静电性能优良，包装粉状物时，不会吸附粉 末和尘埃。 （8）适用于酸、碱类腐蚀性物质包装，适用于各种毒害化学品的包装，如农药，可以避免这类物质与使用者和生产者直接接触，体现以人为本的先进理念。（9）可以在中小型自动包装机上使用，由于水溶膜的延展率较大，如果在大 型自动包装机上使用，需根据机器的类型调整水溶膜的技术指标。 产品用途 制衣和刺绣方面
这类防锈剂一般是水溶性的，直接添加到混凝土中混合，通过缓蚀剂的迁移作用到钢筋表面，起到防锈作用。不一定非要在当地购买，其他地方只要
供货及时，是不影响你的正常使用的。 钢筋防锈剂/HK-RDC 一.材料 1.概要使用海沙引起的钢筋腐蚀,酸雨,大气污染等原因加速混凝土结构钢筋腐蚀. 腐蚀的钢筋会迅速降低各种结构物的承载及耐久性.防锈剂清除钢筋铁锈,并维持氧化进程的稳定.形成被膜防止钢筋腐蚀,降低结构物的牢固程度. 2.特点-氧化锈的中和清除,卓越的除锈功能-优秀的耐酸性,防止钢筋腐蚀-与结构物完美的一体性(后续施工增强粘合力)-优秀的粘合力,形成完全的被膜 3.用途-易氧化的钢筋, H梁,钢板,桩等 4.物性-主成份:特殊树脂与氧化抑制剂-比重: 1.03±0.05-色泽:浅灰色 5.使用量 - 0.2~0.4 kg/㎡ 6.实验结果实验项目单位实验结果实验方法备注卤水沉浸实验(表面形状)7天无异常KS F 2561 pH 9.4 KS M 5000 比重1.03 7.包装及保存- 20 kg/桶,零上气温可保存6个月 二.施工1.清楚有机成份,土等异物. 2.钢筋腐蚀部位用笔刷,喷射器,滚筒等工具涂抹生抑制锈型防锈剂每平米0.2~0.4kg 1-2 回,优秀的耐酸性,防止钢筋腐蚀. 3.因为是水性,需在零上温度下施工,露出时会被清洗掉,保护作业面不被雨淋,与水泥粉末混合涂抹效果更好. 4.作业时使用口罩,护目镜,手套等保护工具,保护工具用水清洗. ....................................................... 一.韩坤工法的概念韩坤工法(HNAKUN system),是对混凝土老化的根本原因进行修补加固的工法.即对中性化,盐害,化学腐蚀,冻融破坏,碱集料反应等原因混凝土老化,运用化学的,物理的修补加固解决方案,修复其原有机能,改善了施工便利性，并提高了经济性的修补加固工法
收稿日期:2001204212 通讯联系人:王洪斌 文章编号:100128719(2002)022******* 表面活性剂与水溶性防锈剂相互作用的研究 RESEARCH ON INTERACTION BETWEEN SURFACTANTS AN D WATER SOL UB L E RUST INHIBIT ORS 王洪斌1,张二水2,刘顺涛2 WAN G Hong 2bin 1,ZHAN G Er 2shui 2,L IU Shun 2tao 2 (11中国石油大庆润滑油一厂,大庆163352;21石油化工科学研究院,北京100083) (11No 11of Daqi ng L ubricati ng Oil Factory ,Pet roChi na ,Daqi ng 163352,Chi na ; 21Research Instit ute of pet roleum Processi ng ,Beiji ng 100083,Chi na ) 摘要:水基金属加工液、水基金属清洗剂中表面活性剂对水溶性防锈剂的防锈作用有一定的影响。利用锈蚀试验、电化学测试技术及现代物理分析方法考察了水溶性表面活性剂对水基金属加工液中防锈剂作用的影响。结果表明,,羧酸盐比硼酸盐能更有效地防止锈蚀的发生,且在一定范围内,羧酸盐抗锈蚀的能力随其碳数的增加而增加。 关 键 词:表面活性剂;水溶性防锈剂;防锈作用;电化学方法中图分类号:TQ42311 文献标识码:A Abstract :The interfering effects of surfactants on the effectiveness of water 2soluble rust inhibitors in water 2base metal working fluids and water 2base metal cleaners were investigated.Experiments were conducted with cast coupon rust test.It was found that carboxylates used as the rust inhibitor could effectively prevent the occurrence of rust.Carboxylate showed better performance than borate at pres 2ence of water 2soluble surfactants.It was also found that effectiveness of carboxylates to prevent rust rose with its carbon number increasing.Results of electrochemical test showed that destructive poten 2tial and polar resistance could qualitatively reflect the abilities of antirust of rust inhibitors .Analytical results of cast coupon surface characterized by SIMS and AES were also discussed.K ey w ords :surfactants ;water 2soluble rust inhibitor ;rust inhibition ;electrochemical test 水基金属加工液(通常包括乳化液、合成液、微乳液等)是金属加工过程中使用的冷却、润滑、清洗 介质。它主要由大量的水、油、表面活性剂、水溶性防锈剂及各种助剂组成。在机电、冶金行业中被广泛使用,我国全年用量约为30～40kt 浓缩液,在实际使用中常用水将其稀释成20～50倍的工作液。 水基金属清洗剂是一种以水溶性表面活性剂为主要成分并添加各种助剂、水溶性防锈剂、消泡剂所形成的工作介质。它能有效地清除金属表面上各种油污、积垢。它们的组成中均含有大量的水,因此在使用中极易引起金属的腐蚀,特别是黑色金属的锈蚀。 上述两类产品中都含有相当数量的水溶性表面活性剂,在产品的开发与研制[1、2] 过程中,发现水溶性表面活性剂与水溶性防锈剂之间存在着相互作用,产品中添加少量的水溶性表面活性剂就严重影响其防锈性能(见表1)。 2002年4月 石油学报(石油加工) ACTA PETROL EI SINICA (PETROL EUM PROCESSIN G SECTION ) 第18卷第2期
