连续电流模式反激变压器的设计 Design of Flyback Transformer with Continuing Current Model 作者：深圳市核达中远通电源技术有限公司- 万必明 摘要:本文首先介绍了反激变换器(Flyback Converter)的工作原理,然后重点介绍一种连续电流模式反激变压器的设计方法以及多路输出各次级电流有效值的计算. 关键词:连续电流模式(不完全能量传递方式)、不连续电流模式(完全能量传递方式)、有效值、峰值. Keywords: Continuing Current Model、Discontinuing Current Model、virtual value 、peak value. 一.序言 反激式变换器以其电路结构简单,成本低廉而深受广大开发工程师的喜爱,它特别适合小功率电源以及各种电源适配器.但是反激式变换器的设计难点是变压器的设计,因为输入电压范围宽,特别是在低输入电压,满负载条件下变压器会工作在连续电流模式(CCM),而在高输入电压,轻负载条件下变压器又会工作在不连续电流模式(DCM);另外关于CCM模式反激变压器设计的论述文章极少,在大多数开关电源技术书籍的论述中, 反激变压器的设计均按完全能量传递方式(DCM模式)或临界模式来计算,但这样的设计并未真实反映反激变压器的实际工作情况,变压器的工作状态可能不是最佳.因此结合本人的实际调试经验和心得,讲述一下不完全能量传递方式(CCM) 反激变压器的设计.
二.反激式变换器(Flyback Converter)的工作原理 1).反激式变换器的电路结构如图一. 2).当开关管Q1导通时,其等效电路如图二(a)及在导通时初级电流连续时的波形,磁化曲线如图二(b). 图一 图二(a)
反激式开关电源设计的思考六 －变压器设计实例 已知条件： 输入电压：DC:380V～700V 输出电压：1) 5V／0.5A 2) 12V／0.5A 3) 24V／0.3A PWM控制论芯片选用UC2842， 开关频率：50KHz 效率η：80％ 取样电压用12V，5V用7-8V电压通过低压差三端稳压块得到； 算得Po＝5×0.5+12×0.5+24×0.3=15.7 W 计算步骤： 1、确定变比N N＝Np／Ns VoR = N(VO+VD) N＝VoR／(VO+VD) VoR取210V N＝210／(12+1)＝16.1 取16 2.计算最大占空比Dmax 3、选择磁芯 计划选择EE型磁芯，因此ΔB为0.2T，电流密度J取4A/mm2 Ap = AwAe = 6500×P0 / (△B×J×f) ＝2.51×103 （mm4） 通过查南通华兴磁性材料有限公司EE型磁芯参数知
通过上面计算,考虑到还有反馈绕组，要留有一定余量，最终选择EE25磁芯 EE25磁芯的Ae＝42.2mm2=4.22X10-3m2 4、计算初级匝数Np
5、初级峰值电流:Ip 6、初级电感量L
7、次级匝数 1) 、12V取样绕组Ns： Ns＝Np/N ＝250／16 ＝15.625 取16匝 2）、计算每匝电压数Te： Te＝（Uo＋Ud）／Ns ＝（12＋1）／16 ＝0.8125 3）、7.5V匝数： N7.5V＝U／Te ＝（7.5＋0.5）／0.8125 ＝9.84取10匝 4）、24V匝数 N24V＝U／Te ＝（24＋1）／0.8125 ＝30.7取31匝 5）、辅助绕组15V N15V＝U/Te ＝（15＋1）／0.8125 ＝19.7取20匝 8、计算初级线径： 1）、计算电流有效值I
反激变压器设计实例（二） 目录 反激变压器设计实例（二） (1) 导论 (1) 一．自跟踪电压抑制 (2) 2. 反激变换器“缓冲”电路 (4) 3. 选择反击变换器功率元件 (5) 3.1 输入整流器和电容器 (5) 3.2 原边开关晶体管 (5) 3.3 副边整流二极管 (5) 3.4 输出电容 (6) 4. 电路搭接和输出结果 (6) 总结 (7) 导论 前面第一节已经将反激变换器的变压器具体参数计算出来，这里整个反激电路最核心的部件已经确定，我们可以利用saber建立电路拓扑，由saber得出最初的输出参数结果。首先进行开环控制，输出电容随便输出一个值（由于C1作为输出储能单元，其容值估算应考虑到输出的伏秒，也有人用1~2uF/W进行大概估算），这里选取1000uF作为输出电容。初始设计中的输出要求12V/3A，故负载选择4欧姆电阻，对于5V/10A的输出，通过调节负载和占空比可以达到。由实际测量可得，1mm线径的平均电感和电阻值分别为6uH/匝和2.6mΩ/匝，寄生电感通常为5%，由于副边匝数较少，可不考虑寄生电感，所以原边寄生电感为27uH，电阻为11.57mΩ，最终结果如图1所示。
图1.反激电路主拓扑 图2.开关管电压、输出电压、输出电流 首先由输出情况可以看出，变压器的设计还是满足要求的。查看图2中开关管电压曲线可以看出，其开关应力过高，不做处理会导致开关管导通瞬间由于高压而击穿。 在反激变换器中，有两个主要原因会引起高开关应力。这两个原因都与晶体管自带感性负载关断特性有关。最明显的影响是由于变压器漏感的存在，集电极电压在关断边沿会产生过电压。其次，不是很明显的影响是如果没有采用负载线整形技术，开关关断期间会出现很高的二次测击穿应力。 一．自跟踪电压抑制 当警惕管所在电路中带感性或变压器负载，在晶体管关断时，由于有能量存储在电感或变压器漏感的磁场中，在其集电极将会产生高压。 在反激变换器中，储存在变压器中的大部分能量在反激期间将会传递到副边。可是由于漏感的存在，在反激期间开始时，除非采用一定形式的电压抑制，集电极电压会有增加的趋势。在图3中，变压器漏感、输出电容电感和副边电路的回路电感集中为L TL，并折算到变压器原边与原边主电感L p相串联。 考虑在关断后紧接着导通这个动作，在此期间T1原边绕组中已建立电流。当晶体管Q关断
单端反激式DC/DC 开关电源变压器的设计全过程， 变压器的参数计算： （1） 变压器的设计要求： 输出电压：10V ～3KV ，8mA （变压器输出之后三倍压） 输入电压：24 1V ±工作频率：50KHZ 最大占空比：45％ 变换效率：80％ （2） 基本参数计算： 输入最小电压： min IN V =－ IN V V ＝24－1－0.5 ＝22.5V 输出功率： OUT OUT OUT P U I = 30000.00824()W =×=输入功率： OUT IN P P η= 2430()0.8 W == （3） 选择磁芯： 由于输出功率为24W ，需要留有一定的余量，选择磁芯的型号为：EI-28。其具体参数如下： 材料：PC40；尺寸：28.0*16.75*10.6（mm）；P A ：0.6005（） ；：86 4cm e A 2mm W A ：69.83； ：4300；2mm L A 2/nH N S B ：500mT （） 390mT （10） 25o C 0o C 使用时为防止出现磁饱和，实取磁通密度m B = 250 mT （4） 粗略估计匝数比以及最大占空比（通过实际计算） min (1)OUT MAX IN MAX V D N V D ?= 30000.5522.50.45 ×=× 162.9=（求出结果后然后取整为Nm ） 因为匝数比可以根据设计理念修正为M N ＝165，从而可以产生新的MAX D
min OUT MAX M IN OUT V D N V V = + 300022.51653000 =×+ 44.7%= （5） 计算初级平均电流，峰值电流和电流的有效值 由于输出功率为24W ，用电流连续模式（CCM ）比较适合。这里取为0.6 RP K .min min IN OUT P AVG IN IN P P I V V η= = 240.822.5 =× 1.333A =.1[1]2 P AVG P RP MAX I I K D =? 1.333(10.50.6)0.447= ?×× 4.26A =.P RMS P I I = = 2.054A =.P RMS I －电流有效值，P I －峰值电流，.P AVG I －平均电流，（RP K R RP P I K I = ）电流比例因数，MAX D －最大占空比； 利用Krp 的值可以定量描述开关电源的工作模式，若Krp=1.0，即峰值电流和脉动电流相等，开关电源工作在断续模式；若Krp<1.0,峰值电流大于脉动电流，开关电源工作在连续模式。对于给定的交流输入范围，Krp 越小意味着更为连续的工作模式和较大的初级电感量，并且Ip 和Irms （初级有效值电流）较小。 （6） 计算初级电感： 2min min 1()(12 IN MAX RP IN ON P R OUT RP V D K V t L I P fK η?==)

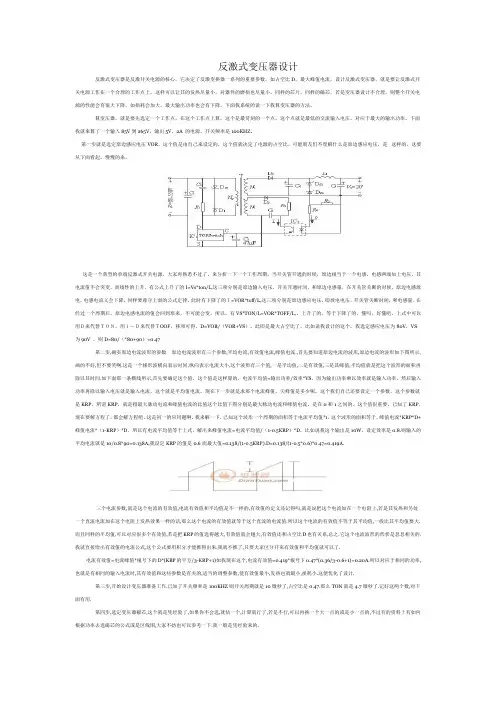

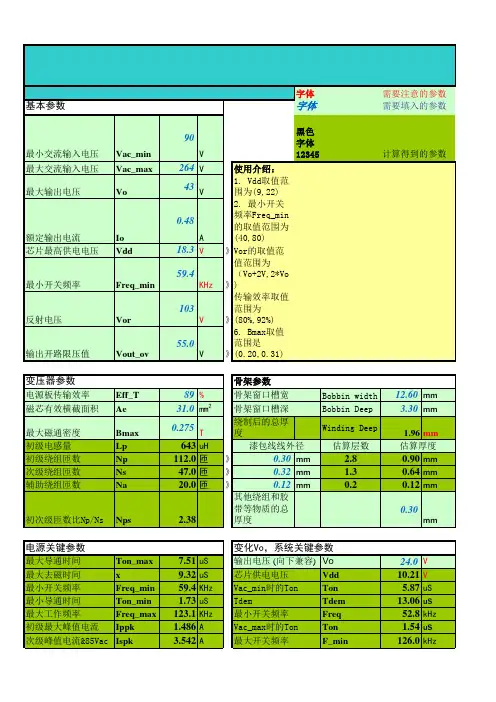

反激式开关电源变压器的设计（小生我的办法，见笑） 反激式变压器是反激开关电源的核心，它决定了反激变换器一系列的重要参数，如占空比D，最大峰值电流，设计反激式变压器，就是要让反激式开关电源工作在一个合理的工作点上。这样可以让其的发热尽量小，对器件的磨损也尽量小。同样的芯片，同样的磁芯，若是变压器设计不合理，则整个开关电源的性能会有很大下降，如损耗会加大，最大输出功率也会有下降，下面我系统的说一下我算变压器的方法。 算变压器，就是要先选定一个工作点，在这个工作点上算，这个是最苛刻的一个点，这个点就是最低的交流输入电压，对应于最大的输出功率。下面我就来算了一个输入85V到265V，输出5V，2A 的电源，开关频率是100KHZ。 第一步就是选定原边感应电压VOR，这个值是由自己来设定的，这个值就决定 了电源的占空比。可能朋友们不理解什么是原边感应电压，是这样的，这要从下面看起，慢慢的来， 这是一个典型的单端反激式开关电源，大家再熟悉不过了，来分析一下一个工作周期，当开关管开通的时候，原边相当于一个电感，电感两端加上电压，其电流值不会突变，而线性的上升，有公式上升了的I=Vs*ton/L,这三项分别是原边输入电压，开关开通时间，和原边电感量．在开关管关断的时候，原边电感放电，电感电流又会下降，同样要尊守上面的公式定律，此时有下降了的Ｉ=VOR*toff/L,这三项分别是原边感应电压，即放电电压，开关管关断时间，和电感量．在经过一个周期后，原边电感电流的值会回到原来，不可能会变，所以，有VS*TON/L=VOR*TOFF/L,，上升了的，等于下降了的，懂吗，好懂吧，上式中可以用Ｄ来代替ＴＯＮ，用１－Ｄ来代替ＴOOF，移项可得，D=VOR/（VOR+VS）。此即是最大占空比了。比如说我设计的这个，我选定感应电压为80V，VS为90V ，则D=80/（*80+90）=0.47 第二步,确实原边电流波形的参数. 原边电流波形有三个参数,平均电流,有效值电流,峰值电流.,首先要知道原边电流的波形,原边电流的波形如下图所示,画的不好,但不要笑啊.这是一个梯形波横向表示时间,纵向表示电流大小,这个波形有三个值,一是平均值,二是有效值,三是其峰值,平均值就是把这个波形的面积再除以其时间.如下面那一条横线所示,首先要确定这个值，这个值是这样算的，电流平均值=输出功率/效率*VS，因为输出功率乘以效率就是输入功率，然后输入功率再除以输入电压

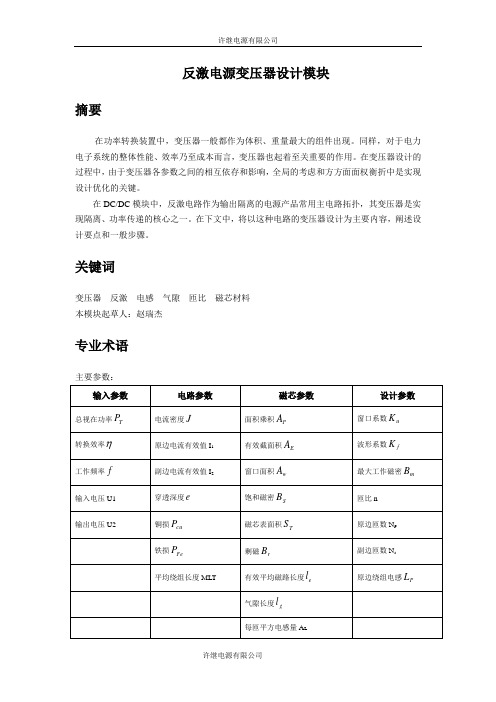

单端反激开关电源变压器设计 单端反激开关电源的变压器实质上是一个耦合电感，它要承担着储能、变压、传递能量等工作。下面对工作于连续模式和断续模式的单端反激变换器的变压器设计进行了总结。 1、已知的参数 这些参数由设计人员根据用户的需求和电路的特点确定，包括：输入电压V in、输出电压V out、每路输出的功率P out、效率η、开关频率f s(或周期T)、线路主开关管的耐压V mos。 2、计算 在反激变换器中，副边反射电压即反激电压V f与输入电压之和不能高过主开关管的耐压，同时还要留有一定的裕量(此处假设为150V)。反激电压由下式确定： V f=V Mos-V inDCMax-150V 反激电压和输出电压的关系由原、副边的匝比确定。所以确定了反激电压之后，就可以确定原、副边的匝比了。 N p/N s=V f/V out 另外，反激电源的最大占空比出现在最低输入电压、最大输出功率的状态，根据在稳态下，变压器的磁平衡，可以有下式： V inDCMin?D Max=V f?(1-D Max) 设在最大占空比时，当开关管开通时，原边电流为I p1，当开关管关断时，原边电流上升到I p2。若I p1为0，则说明变换器工作于断续模式，否则工作于连续模式。由能量守恒，我们有下式： 1/2?(I p1+I p2)?D Max?V inDCMin=P out/η 一般连续模式设计，我们令I p2=3I p1 这样就可以求出变换器的原边电流，由此可以得到原边电感量： L p= D Max?V inDCMin/f s?ΔI p 对于连续模式，ΔI p=I p2-I p1=2I p1；对于断续模式，ΔI p=I p2 。 可由A w A e法求出所要铁芯： A w A e=(L p?I p22?104/ B w?K0?K j)1.14 在上式中，A w为磁芯窗口面积，单位为cm2 A e为磁芯截面积，单位为cm2 L p为原边电感量，单位为H I p2为原边峰值电流，单位为A B w为磁芯工作磁感应强度，单位为T K0为窗口有效使用系数，根据安规的要求和输出路数决定，一般为0.2~0.4 K j为电流密度系数，一般取395A/cm2 根据求得的A w A e值选择合适的磁芯，一般尽量选择窗口长宽之比比较大的磁芯，这样磁芯
摘要：详细介绍了一个带有中间抽头高频大功率变压器设计过程和计算方法，以及要注意问题。根据开关电源变换器性能指标设计出变压器经过在实际电路中测试和验证，效率高、干扰小，表现了优良电气特性。关键词：开关电源变压器；磁芯选择；磁感应强度；趋肤效应；中间抽头 0 引言 随着电子技术和信息技术飞速发展，开关电源SMPS(switch mode power supply)作为各种电子设备、信息设备电源部分，更加要求效率高、成本小、体积小、重量轻、具有可移动性和能够模块化。变压器作为开关电源必不可少磁性元件，对其进行合理优化设计显得非常重要。在高频开关电源设计中，真止难以把握是磁路部分设计，开关电源变压器作为磁路部分核心元件，不但需要满足上述要求，还要求它性能高，对外界干扰小。由于它复杂性，对其设计一、两次往往不容易成功，一般需要多次计算和反复试验。因此，要提高设计效果，设汁者必须有较高理论知识和丰富实践经验。 1 开关电源变换器性能指标 开关电源变换器部分原理图如图1所示。 PCbfans提示请看下图: 其主要技术参数如下： 电路形式半桥式； 整流形式全波整流； 工作频率f=38kHz； 变换器输入直流电压Ui=310V； 1
变换器输出直流电压Ub=14.7V； 输出电流Io=25A； 工作脉冲占空度D=0.25～O.85； 转换效率η≥85％； 变压器允许温升△τ=50℃； 变换器散热方式风冷； 工作环境温度t=45℃～85℃。 2 变压器磁芯选择以及工作磁感应强度确定 2.1 变压器磁芯选择 目前，高频开关电源变压器所用磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。这些材料中，坡莫合金价格最高，从降低电源产品成本方面来考虑不宜采用。非晶合金和超微晶材料饱和磁感应强度虽然高，但在假定测试频率和整个磁通密度测试范围内，它们呈现铁损最高，因此，受到高功率密度和高效率制约，它们也不宜采用。虽然铁氧体材料损耗比坡莫合金大些，饱和磁感应强度也比非晶合金和超微晶材料低，但铁氧体材料价格便宜，可以做成多种几何形状铁芯。对于大功率、低漏磁变压器设计，用E-E型铁氧体铁芯制成变压器是最符合其要求，而且E-E型铁芯很容易用铁氧体材料制作。所以，综合来考虑，变换器变压器磁芯选择功率铁氧体材料，E-E型。 2.2 工作磁感应强度确定 工作磁感应强度Bm是开关电源变压器设计中一个重要指标，它与磁芯结构形式、材料性能、工作频率及输出功率因素有关关。若工作磁感应强度选择太低，则变压器体积重量增加，匝数增加，分布参数性能恶化；若工作磁感应强度选择过高，则变压器温升高，磁芯容易饱和，工作状态不稳定。一般情况下，开关电源变压器Bm值应选在比饱和磁通密度Bs低一些，对于铁氧体材料，工作磁感应强度选取一般在0.16T 到0.3T之间。在本设计中，根据特定工作频率、温升、工作环境等因素，把工作磁感应强度定在0.2 T。 3 变压器主要设计参数计算 3.1 变压器计算功率 开关电源变压器工作时对磁芯所需功率容量即为变压器计算功率，其大小取决于变压器输出功率和整流电路形式。变换器输出电路为全波整流，因此 2
反激式变压器的设计实例 尽管在buck变换器的设计中没有用到反激式变压器，但由于反激式变压器介于电感与变压器之间，为了帮助大家进一步搞清楚这个特殊的磁性元件，在此我们给出反激式变压器的设计，并作为设计范例。介绍的内容要比直流电感简单一些，但是很多方面是一致的。说明一下，这里设计的反激式变压器是有隔离的，而非隔离反激式电感的设计除了没有副边以外，其他的几乎相同。我们的设计要求为：直流输入电压为48V(为了简便起见，假设没有线电压波动)，功率输出为10W，开关频率是250kHz，允许功率损耗0.2W(根据总的损耗，可以知道变换器的效率要求)，因此变换器效率为98％(0.2W／10W=2％)。效率的大小与磁芯的尺寸有关，变压器体积越小，效率越低。 (隔离、断续模式的)反激式变压器原边设计时只需要用到四个参数：输出功率、开关频率、功耗、输入电压(设计非隔离反激式电感也只需这四个参数)。这里，我们还没有提到电感量，电感量由很多参数决定，在下面的内容中我们将会介绍它们之间的关系。 我们用UC3845芯片(8脚、中等价格)提供PWM信号，其最大占空比为45％，占空比的大小是根据变换器是工作在连续状态还是断续状态来确定的，稍后的章节中将介绍如何计算占空比，在这个例子中，我们选用断续模式。 我们再增加一项设计要求：就是变压器体积要尽量小，有一定的高度限制。我们将会看到，变压器的设计与电感的设计不完全相同，变压器通常可以选用多种不同的磁芯来实现相同的电气特性。在这个例子中，还要根据其他一些要求来选择磁芯，包括尺寸、成本等因素。 1 反激式变压器的主要方程 首先，我们做一些基本的准备工作。正如这一章一开始介绍的理论内容中所说的那样，当反激式变换器原边开关器件导通时，变压器原边绕组的作用相当于一个电感。电压加在原边电感上，开关导通期间，电流持续上升： 这里，DC是占空比，f是开关频率，T=1／f是开关周期，这个方程适用于电流断续模式反激式变压器，原边电流波形如图案5-17所示。
反激式变压器的设计 反激式变压器的工作与正激式变压器不同。正激式变压器两边的绕组是同时流过电流的，而反激式变压器先是通过一次绕组把能量存储在磁心材料中，一次侧关断后再把能量传到二次回路。因此，典型的变压器阻抗折算和一次、二次绕组匝数比关系不能在这里直接使用。这里的主要物理量是电压、时间、能量。 在进行设计时，在黑箱估计阶段，应先估计出电流的峰值。磁心尺寸和磁心材料也要选好。这时，为了变压器能可靠工作，就需要有气隙。 刚开始，在开关管导通时把一次绕组看作是一个电感器件，并满足式(24)。 (24) 把 Lpri移到左边，用Ton=Dmax/f 代到上式中，用已知的电源工作参数，通过式(25) 就可以算出一次最大电感 ——最大占空比(通常为50％或0.5)。 (25) 这个电感值是在输入最小工作电压时，电源输出仍能达到额定输出电压所允许选择的最大电感值。 在开关管导通的每个周期中，存储在磁心的能量为： (26) 要验证变压器最大连续输出的功率能否满足负载所需的最大功率，可以使用下式： (27)
所有磁心工作在单象限的场合，都要加气隙。气隙的长度(cm)可以用下式近似(CGS制(美 国))： （28a） 式中Ac——有效磁心面积，单位为； Bmax——最大磁通密度，单位为G(Wb／cm )。 在MKS系统(欧洲)中气隙的长度(m)为 (28b) 式中Ac——有效磁心面积，单位为； Bmax——最大磁通密度，单位为T(Wb／m )。 这只是估算的气隙长度，设计者应该选择具有最接近气隙长度的标准磁心型号。 磁心制造厂商为气隙长度提供了一个A L的参数。这参数是电感磁心绕上1000 匝后的数据(美 国)。根据设计好的电感值，绕线的匝数可以用式(29)计算确定。 (29) 式中 Lpri——一次电感量，单位为mH。 如果有些特殊的带有气隙的磁心材料没有提供A L。的值，可以使用式(30)。注意不要混淆CGS和MKS两种单位制(G和cm与T和m)。 (30)
1. 确定电源规格. 输入电压范围Vin=85 —265Vac; 输出电压/ 负载电 流:Vout1=5V/10A,Vout2=12V/1A; 变压器的效率?=0.90 2. 工作频率和最大占空比确定. 取: 工作频率fosc=100KHz, 最大占空比Dmax=0.45. T=1/fosc=10us.Ton(max)=0.45*10=4.5us Toff=10-4.5=5.5us. 3. 计算变压器初与次级匝数比n(Np/Ns=n). 最低输入电压Vin(min)=85* “2-20=100Vdc( 取低频纹波为20V). 根据伏特- 秒平衡,有: Vin(min)* Dmax= (Vout+Vf)*(1-Dmax)*n. n= [Vin(min)* Dmax]/ [(Vout+Vf)*(1-Dmax)] n=[100*0.45]/[(5+1.0)*0.55]=13.64 4. 变压器初级峰值电流的计算. 设+5V输岀电流的过流点为120%;+5v 和+12v整流二极管的正向压降均为 1.0V. +5V 输出功率Pout1=(V01+Vf)*I01*120%=6*10*1.2=72W +12V 输岀功率 Pout2=(V02+Vf)*I02=13*1=13W 变压器次级输岀总功率Pout=Pout1+Pout2=85W 1/2*(Ip1+Ip2)*Vin(min)*Ton(max)/T= Pout/ Ip1=2*Pout/[?(1+k)*Vin(min)*Dmax] =2*85/[0.90*(1+0.4)*100*0.45] =3.00A Ip2=0.4*Ip1=1.20A 5. 变压器初级电感量的计算. 由式子Vdc=Lp*dip/dt, 得: Lp= Vin(min)*Ton(max)/[Ip1-Ip2] =100*4.5/[3.00-1.20] =250uH 6. 变压器铁芯的选择. 根据式子Aw*Ae=P t*106/[2*ko*kc*fosc*Bm*j*?], 其中: Pt( 变压器的标称输岀功率)= Pout=85W Ko( 窗口的铜填充系数)=0.4 Kc( 磁芯填充系数)=1( 对于铁氧体), 变压器磁通密度Bm=1500 Gs j( 电流密度): j=5A/mm2; Aw*Ae=85*106/[2*0.4*1*100*103*1500Gs*5*0.90]
高频变压器设计时选择磁芯的两种方法 https://www.doczj.com/doc/281321729.html, 2003年04月28日 03:32 高频变压器设计时选择磁芯的两种方法 Two Method for Select Core in Design of High Freguency Transformers 在高频变压器设计时，首先遇到的问题，便是选择能够满足设计要求和使用要求的磁芯。 通常可以采取下面介绍的两种方法：面积乘积法和几何尺寸参数法。这两种方法的区别在于：面积乘积法是把导线的电流密度作为设计参数，几何尺寸参数法则是把绕组线圈的损耗，即铜损作为设计参数。 1 面积乘积法 这里讲的面积乘积。是指磁芯的可绕线的窗口面积和磁芯的截面积，这两个面积的乘积。 表示形式为WaAe，有些讲义和书本上简写为Ap，单位为 。 根据法拉第定律，我们有： 窗口面积利用情况有： KWα=NAw 变压器有初级、次级两个绕组。因此有： KWα=2NAw 或 0.5KWα=NAw 我们知道： Aw= 而电流有效值 I=Ip
得到以下关系式： 0.5KWα= 即： 于是就有如下式： 由于：EδIp=Pi 又有： Pi= 最后得到如下公式： 这个公式适用于单端变压器，如正激式和反激式。 δ＜0.5，Bm-T,K-0.3～0.4，η-0.8～0.9,J-A/。推挽式的公式则为： 半桥式的公式则为： 这里的δ＞0.5，例如0.8～0.9。 单端变压器如正激式和反激式：Bm=△B=Bs-Br。 双端变压器如推挽式、半桥式和桥式：Bm=2Bpk。 全桥式公式与推挽式相同，但δ＞0.5，例如0.8～0.9。 在J=400A/，K=0.4，η=0.8，δ=0.4（单端变压器），δ=0.8（双端变压器）。公
反激变压器设计实例（一） 目录 1.导论 (1) 2.磁芯参数和气隙的影响 (1) 2.1 AC极化 (2) 2.2 AC条件中的气隙影响 (2) 2.3 DC条件中的气隙影响 (2) 3. 110W反激变压器设计例子 (3) 3.1 步骤1，选择磁芯尺寸 (3) 3.2 步骤2，选择导通时间 (5) 3.3 步骤3，变换器最小DC输入电压的计算 (5) 3.4 步骤4，选择工作便宜磁通密度 (5) 3.5 步骤5，计算最小原边匝数 (6) 3.6 步骤6，计算副边匝数 (6) 3.7 步骤7，计算附加匝数 (7) 3.8 步骤8，确定磁芯气隙尺寸 (7) 3.9 步骤9，磁芯气隙尺寸（实用方法） (8)
3.10 步骤10，计算气隙 (8) 3.11 步骤11，检验磁芯磁通密度和饱和裕度 (9) 4 反激变压器饱和及暂态影响 (10) 1.导论 由于反激变换器变压器综合了许多功能（储存能量、电隔离、限流电感），并且还常常支持相当大的直流电流成分，故比直接传递能量的正激推挽变压器的设计困难得多、以下变压器设计例子中没选择过程使用反复迭代方法，无论设计从哪里开始没开始时须有大量近似的计算。没有经验工程师的问题是要得到对控制因数的掌握。特别的，磁芯大小、原边电感的选择、气隙的作用、原边匝数的选择以及磁芯内交流和直流电流（磁通）成分的相互作用常常给反激变压器设计带来挑战。 为使设计者对控制因数有好的感觉，下面的设计由检查磁芯材料的特性和气隙的影响开始，然后检查交流和直流磁芯极化条件，最后给出100W变压器的完整设计。 2.磁芯参数和气隙的影响 图1表示一个铁氧体变压器在带有和不带气隙时典型的B/H（磁滞回归线）环。 注意到虽然B/H环的磁导率（斜率）随气隙的长度变化，但磁芯和气隙结合后的饱和磁通密度保持不变。进一步，在有气隙的情况下，磁场强度H越大，剩磁通密度B r越低。这些变化对反激变压器非常有用。
技术要求:输入电压Vin:９０－253Vac 输出电压Vo:27、６V 输出电流Io:６A 输出功率Ｐo:１６6W 效率η:０、85 输入功率Pin:195W 一、输入滤波电容计算过程: 上图为整流后滤波电容上电压波形,在最低输入电压下,如果我们想在滤波电容上得到得电压Vdｃ为115Ｖ,则从上图可以得到: Vｐｋ=9０*1.４１4=1２7Ｖ Vmin=Vdｃ—(Vpk—Vｄc)＝10３V 将电源模块等效为一个电阻负载得话,相当于在T3时间内电容对恒定功率负载进行放电,电容电压降低(Vpｋ—Vmin)V。 Idc＊Ｔ３＝C*△V 其中: △Ｖ＝Vpk—Vmin＝127－1０3＝24V 关键部分在Ｔ3得计算,T3＝t1+t2,t1为半个波头,时间比较好算,对于50Hｚ得交流来说,t １=5mS,然后就就是计算t２,其实t２也很好计算,我们知道交流输入电压得公式为 Vx＝Vpksinθx,根据已知条件,Vx=1０3Ｖ,Ｖpk=１27V,可以得到θｘ＝54度,所以ｔ2=54＊1０ｍｓ／1８0=３mＳ, Ｔ3＝t１+t2＝8mS。 Ｃ=1.7＊８/２4=0、57mF=５70uＦ 二、变压器得设计过程 变压器得设计分别按照DCＭ、ＣCM、ＱR两种方式进行计算,其实QR也就是DCM得一种,不同得地方在于QＲ得工作频率就是随着输入电压输出功率得变化而变化得。 对于变压器磁芯得选择,比较常用得方法就就是AP法,但经过多次具体设计及根据公司常用型号结合,一般可以直接选择磁芯,象这个功率等级得反激,选择PＱ３53５得磁芯即可、磁芯得参数如下:ＡE=1９０mm２,AL＝４300nH,Bmax≥0。32T １)DＣM变压器设计过程: 开关频率选择80K,最大占空比选择０.4８,全范围DCＭ,则在最低输入电压Vｄc下,占空比最大,电路工作在BCM状态,根据伏秒平衡,可以得到以下公式, Vｄc*Dｍax＝Vｏr＊(1-Ｄmax),
电感和反激变压器设计 滤波电感，升压电感和反激变压器都是“功率电感”家族的成员。它们的功能是从源取得能量，存储在磁场中，然后将这些能量（减去损耗）传输到负载。反激变压器实际上是一个多绕组的耦合电感。与上一章变压器不同，变压器不希望存储能量，而反激变压器首先要存储能量，再将磁能转化为电能传输出去。耦合滤波电感不同于反激变压器，反激变压器先储能后释放；而耦合滤波电感同时储能，同时释放。 8.1 应用场合 应用电路拓扑、工作频率以及纹波电流等不同，电感设计考虑的因素也不同。用于开关电源（参看图8-1）的电感有： ①单线圈电感－输出滤波电感（Buck ）、升压电感（Boost ）、反激电感（Buck-Boost ）和输入滤波电感。 ②多线圈电感－耦合输出滤波电感、反激变压器。 ③EMI 共模滤波电感。电路中，电感有两个工作模式（图8-2）： ①电感电流断续模式－瞬时安匝（在所有线圈中）在每个开关周期内有一部分时间停留在零状态。②电感电流连续模式－在一个周期内，电感电流尽管可以过零（如倍流电路中滤波电感），电感的安匝（磁势） 没有停留在零的时间。 在电流连续模式中，纹波电流通常非常小（同步整流除外）， 线圈交流损耗和磁芯交流损耗一般不重要，尽可能选择较大的磁 通密度以便减少电感的体积，饱和是限制选择磁通密度大小的主 要因素。但在电流断续模式中交流损耗占主导地位，磁芯和线圈 设计与第7章正激变压器相似，主要考虑的是磁芯损耗和线圈的交直流损耗引起的温升和对效率的影响。 8.1.1输出滤波电感（Buck ） 正激类输出滤波电感和Buck 变换器输出电感（图8-1(a)）相同， 一般工作在电流连续模式(图8-2(b))。电感量为 L U T I U T kI U D D kfI o of o of o i o ≥== ??212() (8-1) 式中 U i －电感输入端电压(V)； D －T on /T －占空度； U o ＝DU i －输出电压(V)； f =1/T －开关频率（Hz ）； I o －输出电流（A ）； T on , T of =T - T on －输入电压的高电平（导通）时间和低电平（截止）时间。k =ΔI /2I o 。 允许的纹波电流ΔI 越小，即k 越小，电感L 越大，电流纹波越小，可以选择较小的滤波电容； U o U o U o o (d)反激变压器 图8-1 电感应用 I (b)连续模式图8-2 电感电流模式
经验谈：写给新手的反激变压器KＲＰ详解
————————————————————————————————作者: ————————————————————————————————日期： ?
反激变压器的优点自是不必多说,很多新手都通过反激电源的制作来熟悉电源设计,目前网络上关于反激变压器的学习资料五花八门且比较零散,本文就将对反激变压器的设计进行从头到尾的梳理,将零散的知识进行整合,并配上相应的分析，帮助大家尽快掌握。 今天将进行一个较为完整的分析，KＲP作为反激变压器中的灵魂参数，该如何对其进行取舍，值得我们深入探讨。 首先先对文章当中的将要提到的一些名词进行解释。 工作模式:即电感电流工作状态，一般分DCM、CCM、BCM三种(定性分析)。 KRP:描述电感电流工作状态的一个量(定量计算)； ＫＲP定义： KRＰ的意义:只要原边电感电流处于连续状态,都称之为ＣCＭ模式。而深度CCM模式(较小纹波电流)与浅度ＣＣＭ模式(较大纹波电流)相比较，电感量相差好几倍,而浅度CCM模式与BCM、DCM模式的各种性能、特点可能更为相似。显然需要一个合适的参数来描述所有电感电流的工作状态。通过设置KRＰ值,可以把变压器的电感电流状态与磁性材料、环路特性等紧密联系起来。我们也可以更加合理的评估产品设计方案，例如： KＲP较大时（特别是DCＭ模式)，磁芯损耗一般较大(NP较小),气隙较小（无气隙要求，仅满足LP值)，LP较小，漏感会较大,纹波电流较大（电流有效值较高);
ＫRP较小时（特别是深度CＣM模式),磁芯损耗一般较小(NP较大）,气隙较大(有气隙要求,平衡直流磁通），ＬP较大,漏感会较小，纹波电流较小(电流有效值较低); 注:ＫRP较小时,气隙也是可以做到较小，但这需要更大的磁芯和技巧； KRＰ较大时,磁芯损耗也是可以做的较小，但这同样需要更大的磁芯和技巧; 这里说一点题外话，大部分人通常认为，相同磁芯、开关频率,ＤMAX,DCM模式比CＣM 模式下的输出功率更大;其实这是不完全对的（至少不符合实际,因为需要限制DMAX,导致空载容易异常)，原因在于ＤＣM模式下磁芯损耗会超出你的想象（电应力也会如此);DCＭ模式下,如果想大幅度降低磁芯损耗，唯一的方法是增大NＰ,而过大的ＮP会与LP形成现实冲突(DCM模式下，LP一般较小),造成磁芯气隙超出你的想象(漏感也会如此）;有没有方法解决这种现实矛盾？答案应该是肯定的，即选择合适的磁芯结构，如长宽比小且AＥ大的磁芯(PQ、POT系列）,或许会比长宽比大且ＡE小的磁芯(EＥＲ、EEL系列)更加有优势。(补充：在ＤCM模式下,如果限制ＤMAＸ，则会比CＣM模式下输出更大的功率) ＫRP较大时,增大DMAX可以在一定程度上降低原边的纹波电流及有效电流值,但是次级的电流应力会更加恶劣，这种方法(增大/减小DMＡX）只适合平衡初次级的电压、电流应力，应该不是一种很好的设计手段。 KRP较大时，空载启动困难，特别是低压大电流输出,且空载无跳频(宽范围ＡＣ输入时尤其如此,如３.３V1０A,特别是超低压输入)； KRＰ较小时,开关损耗较大,特别是高压小电流输出,且开关频率较高(窄范围AC输入时尤其如此,如１0０V0．５A，特别是超高压输入)； 注:非低压大电流产品(如１２V5A),KRP较大时，DMAX不能设计的过小,否则空载也会启动困难，且空载无跳频(宽范围AC输入时尤其如此）； 超低压输入产品(如12Ｖ输入),KRP应该较小，且开关频率也不能过高,否则LP过小(漏感过大)无法正常工作(或者效率极低)。 KＲP较大时,动态响应较快，环路补偿比较容易(特别是采用电流模式控制)； KRP较小时，动态响应较慢，环路补偿相对困难(特别是采用电压模式控制)； KＲP较大时，电感电流斜率较急,CS采样端对噪声影响不明显;
实例讲解电源高频变压器的设计方法开关电源高频变压器设计高频变压器是电源设计过程中的难点， 下面以反馈式电流不连续电源高频变压器为例， 向大家介绍一种电源高频变压器的设计方法。 设计目标： 电源输入交流电压在180V~260V之间，频率为50Hz， 输出电压为直流5V、14A，功率为70W，电源工作频率为30KHz。 设计步骤： 1、计算高频变压器初级峰值电流Ipp 由于是电流不连续性电源，当功率管导通时，电流会达到峰值，此值等于功率管的峰值电流。 由电感的电流和电压关系V=L*di/dt 可知： 输入电压：Vin(min)=Lp*Ipp/Tc 取1/Tc=f/Dmax， 则上式为： Vin(min)=Lp*Ipp*f/Dmax 其中： V in：直流输入电压，V Lp：高频变压器初级电感值，mH Ipp：变压器初级峰值电流，A Dmax：最大工作周期系数 f：电源工作频率，kHz 在电流不连续电源中，输出功率等于在工作频率下的每个周期内储存的能量，其为：Pout=1/2*Lp*Ipp2*f 将其与电感电压相除可得： Pout/Vin(min)=Lp*Ipp2*f*Dmax/(2*Lp*Ipp*f) 由此可得：Ipp=Ic=2*Pout/(Vin(min)*Dmax) 其中：Vin(min)=1.4*Vacin(min)-20V(直流涟波及二极管压降)=232V， 取最大工作周期系数Dmax=0.45。则： Ipp=Ic=2*Pout/(Vin(min)*Dmax)=2*70/(232*0.45)=1.34A 当功率管导通时，集极要能承受此电流。 2、求最小工作周期系数Dmin 在反馈式电流不连续电源中， 工作周期系数的大小由输入电压决定。 Dmin=Dmax/[(1-Dmax)*k+Dmax] 其中：k=Vin(max)/Vin(min) Vin(max)=260V*1.4-0V(直流涟波)=364V， 若允许10%误差，Vin(max)=400V。 Vin(min)=232V， 若允许7%误差，Vin(min)=216V。 由此可得： k=Vin(max)/Vin(min)=400/216=1.85 Dmin=Dmax/[(1-Dmax)*k+Dmax]=0.45/[(1-0.45)*1.85+0.45]=0.31 因此，当电源的输入直流电压在216V~400V之间时，

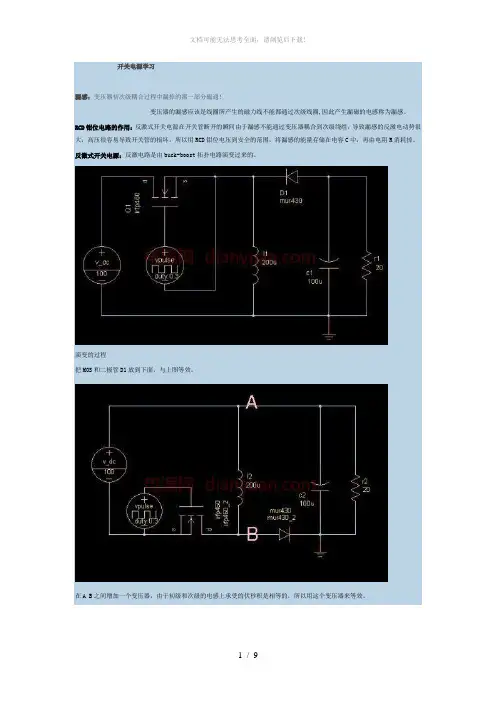

开关电源学习 漏感：变压器初次级耦合过程中漏掉的那一部分磁通！ 变压器的漏感应该是线圈所产生的磁力线不能都通过次级线圈,因此产生漏磁的电感称为漏感。 RCD钳位电路的作用：反激式开关电源在开关管断开的瞬间由于漏感不能通过变压器耦合到次级绕组，导致漏感的反激电动势很大，高压很容易导致开关管的损坏，所以用RCD钳位电压到安全的范围，将漏感的能量存储在电容C中，再由电阻R消耗掉。 反激式开关电源：反激电路是由buck-boost拓扑电路演变过来的。 演变的过程 把MOS和二极管D1放到下面，与上图等效。 在A B之间增加一个变压器，由于初级和次级的电感上承受的伏秒积是相等的，所以用这个变压器来等效。
由于电感和变压器的初级电感并联，为了直观把电感合二为一，并且调整变压器的同名端得到下图； 上面的电路图便是最基本的反激式开关电路图了，由于变压器在开关管导通时储存能量，断开时通过次级绕组释放能量，变压器的实质是耦合电感，耦合电感不仅承担输入与输出的电气隔离，而且实现了电压的变换，而不仅仅是通过改变占空比来实现。由于此耦合电感并非理想器件，所以存在漏感，而实际线路中也会存在杂散电感。当MOS关断时，漏感和杂散电感中的能量会在MOS的漏极产生很高的电压尖峰，从而会导致器件的损坏。故而，我们必须对漏感能量进行处理，最常见的就是增加一个RCD吸收电路。用C来暂存漏感能量，用R来耗散之。

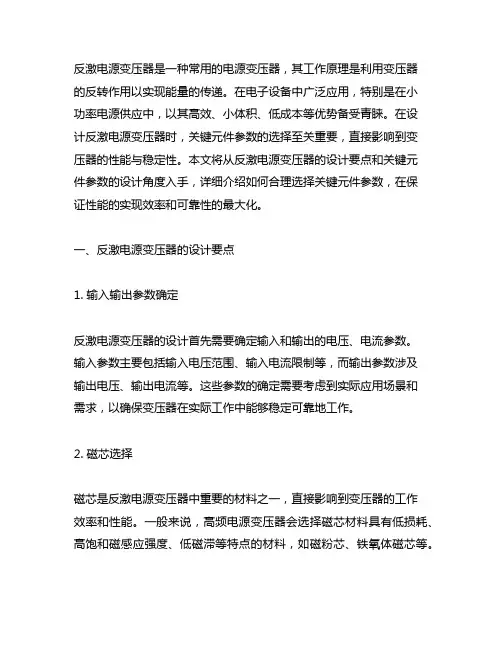

二极管的反向恢复电流理想的二极管在承受反向电压时截止，不会有反向电流通过。而实际二极管正向导通时，PN结内的电荷被积累，当二极管承受反向电压时，PN结内积累的电荷将释放并形成一个反向恢复电流，它恢复到零点的时间与结电容等因素有关。反向恢复电流在变压器漏感和其他分布参数的影响下将产生较强烈的高频衰减振荡。因此，输出整流二极管的反向恢复噪声也成为开关电源中一个主要的干扰源。可以通过在二极管两端并联RC缓冲器，以抑制其反向恢复噪声.。碳化硅材料的肖特基二极管，恢复电流极小。 形成原因 二极管在接反向电压的时候，在两边的空穴和电子是不接触的，没有电流流过，但是同时形成了一个等效电容（因为两边带电么，而且这个值又不为零），如果这个时候改变两边的电压方向，自然有一个充电的过程，这个时间就是了。 由输出整流二极管产生的干扰在输出整流二极管截止时，有一个反向电流，它恢复到零点的时间与结电容等因素有关。其中能将反向电流迅速恢复到零点的二级管称为硬恢复特性二极管，这种二极管在变压器漏感和其它分布参数的影响下，将产生较强的高频干扰，其频率可达几十MHz。 反向恢复过程短的二极管称为快恢复二极管（Fast Recovery Diode）。高频化的电力电子电路要求快恢复二极管的反向恢复时间短，反向恢复电荷少，并具有软恢复特性。 所有的PN结二极管，在传导正向电流时，都将以少子的形式储存电荷。少子注入是电导调制的机理，它导致正向压降（VF）的降低，从这个意义上讲，它是有利的。但是当在导通的二极管上加反向电压后，由于导通时在基区存贮有大量少数载流子，故到截止时要把这些少数载流子完全抽出或是中和掉是需要一定时间的，即反向阻断能力的恢复需要 经过一段时间，这个过程就是反向恢复过程，发生这一过程所用的时间定义为反向恢复时间trr 反激电源变压器的参数设计 对于反激电源而言，需要输入指标，输出指标，有些是客户直接给的，有的则要我们认为的选择。参数主要包括：输入交流电压范围，输出电压，输出电流，效率，开关频率等；
高频变压器设计时选择磁芯的两种方法 通常可以采取下面介绍的两种方法：面积乘积法和几何尺寸参数法。这两种方法的区别在于：面积乘积法是把导线的电流密度作为设计参数，几何尺寸参数法则是把绕组线圈的损耗，即铜损作为设计参数。 1 面积乘积法 这里讲的面积乘积。是指磁芯的可绕线的窗口面积和磁芯的截面积，这两个面积的乘积。 表示形式为WaAe，有些讲义和书本上简写为Ap，单位为 而电流有效值 I=Ip
即： 于是就有如下式： 由于：EδIp=Pi 又有：Pi=
双端变压器如推挽式、半桥式和桥式：Bm=2Bpk。 全桥式公式与推挽式相同，但δ＞0.5，例如0.8～0.9。 在J=400A/ 。变压器有两个绕组 这里为初级绕组电阻，为次级绕组电阻。
每个绕组各占一半窗口面积，全部绕组线圈的铜损的公式： 公式简化： 变换两个参数的位置，公式变成： 初级安匝与次级安匝相等的关系，以及电流有效值同峰值的关系。 上式进一步演化成： 同理（见面积乘积法）有： 将两个式子代入，得出公式：
与面积乘积法的形式相一致，公式成为如下形式： 此公式适合各种电路形式。Bm取值同面积乘积法。 3 实际举例 单端反激式电路。输出功率Po=34W，输入最小直流电压Vi(min)=230V，输入电流峰值1.18A，占空比
EI33磁芯的WaAe=1.47。 由此可见，两种方法的结果，选EI33磁芯较合适。 EI33磁芯的Wa=1.24。下面核算一下，几个绕组是否绕得下。 初级绕组Ip=1.18A，Irms=1.18× 来源：网络更新时间：2008-11-6 10:42:27点击数：17 的导线，其最大直径为 0.51mm=0.051cm。占有窗口面积为Wa=65× 。采用Aw=0.1257 =0.0317
