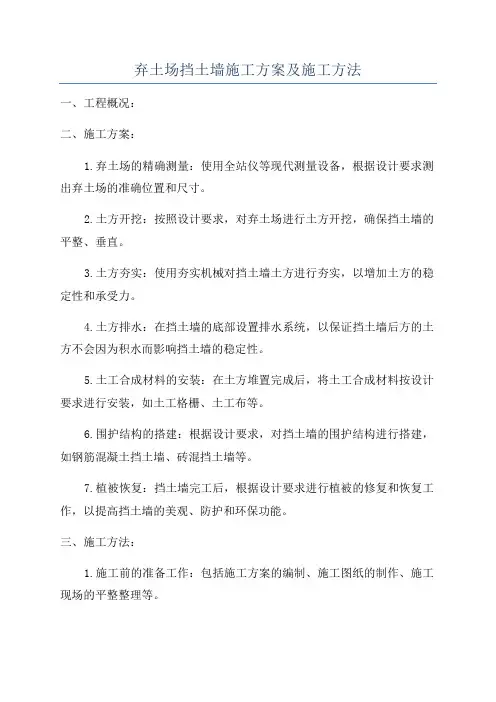

目录
一、工程概况及进度安排 (2)
二、施工准备 (2)
三、施工方法 (2)
四、技术要求 (3)
五、施工注意事项 (4)
六、质量保证措施 (5)
七、安全保证措施 (5)
八、文明施工及环保规划 (6)
一、工程概况：
荆山安置小区工程位于镜湖区利民东路以北，荆山河以东，青戈江以南区域。由于9#楼在220KV鸠港2D55线09号高压线东南，塔及中线距离挖方边坡9米，为保护高压铁塔，在东南侧护坡处做挡土墙。为支撑边坡土体，防止填土和土体变形失稳，而承受侧向土压力增加其整体稳定性，特在此段修筑挡土墙，详细位
二、施工准备
（一）技术准备
（1）熟悉设计图纸，根据安全操作细则，对施工人员进行安全技术交底。
（二）施工放样
（1）为了保证挡土墙施工时的尺寸，我施工单位测量组遵循“有整体到局部，先控制后碎部”的测量原则进入施工放样阶段。
（2）把平面高程控制点作为已知点分别用全站仪和水准仪对挡土墙的纵横轴线进行精确定位并做护桩。
（三）人员、机械准备
（四）材料准备
根据规范和设计要求选定挡土墙施工所需材料（水泥、砂、碎石等）的品种和规格。
（五）施工部署
（1）劳务队伍驻地
挡土墙施工方案 1、工程概述 工程概况 本工程停车场挡土墙采用悬臂式路肩墙B，基础采用C15垫层+C30混凝土，混凝土挡土墙墙身采用C30 现浇砼，挡土墙每隔20米设一道2cm宽沉降伸缩缝，墙身设置泄水孔PVCΦ100@2000，墙顶设置碎石盲沟和排水沟排水系统； 悬臂式挡土墙断面，具体结构详见附图 2、施工方案 2.1 方案概述 本项目挡土墙施主要采用悬臂式挡土墙施工，钢筋混凝土结构。混凝土浇筑时采用砼运输罐车运到施工现场，由汽车泵入模，分层浇筑。 挡土墙基底承载力需满足设计要求，现场实测基底承载力不满足设计要求时需及时上报进行基底处理。
挡墙模板采用木模板结构，对拉固定安装。 3.2 整体施工工艺流程 整体施工工艺流程详见施工工艺流程图 挡土墙施工工艺流程图 3.3 施工准备 （1）所有进场材料经试验室检测均满足设计、规范要求，施工设备完好。 （2）在开工前组织技术人员认真学习了挡土墙施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急
预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 （3）现场施工机械、人员配置满足施工需要及工期要求。 （4）施工前清除表面浮土和障碍物，开挖至设计标高，平整施工场地，并对现场地形地质进行核验。 （5）施工场地设置临时排水沟，做好防排水系统。 （6）合理堆放材料和机具。 （7）根据施工坐标及设计提供的导线点，挡土墙基坑进行定位放线。 3.4施工过程 根据设计要求及现场实际情况，挡墙施工流程如下：测量放样——基坑开挖——碎石垫层——模板安装——基础混凝土——墙身混凝土——养护——墙背回填 1.测量放样 施工前，根据施工图纸，放出边线桩及挡墙基槽开挖范围，在开挖边界外0.5m 处设保护桩，便于施工中随时检查。 2.基坑开挖 挡墙开挖采用挖机配合人工进行开挖，结合施工实际情况。挡土墙开挖施工做到了以下工作细节工作： （1）挡土墙开挖前做好场地截、排水工作。 （2）严格按照设计图纸进行开挖，确保挡土墙基础深度。基坑开挖后，进行地基承载力试验，若基底地质情况与图纸所示不符时，及时提出地基处理方案或加固措施，报设计及监理工程师批准并加以实施。施工基础前做好基础排水、夯实工作，保证基础干燥、平整、坚实。 （3）挡土墙基坑应分段开挖，并及时施工墙身，墙身不应有水平通缝，斜基底不得改缓或改陡。沉降缝按照图纸设计要求分段设置，宽度2cm，挡土墙施工时，按沉降缝位置分段施工，挡土墙施工完成后，沉降缝用沥青麻絮沿内、外、顶三方填塞，深度不小于20cm。 （4）基坑检查验收：基坑底在挖至近设计标高时，按设计和规范要求，检查基底地质情况和基底承载力是否满足设计规定；检查基坑的平面位置、断面尺寸、高程、倒坡等是否与设计相符合；检查基底处理和排水情况是否符合规范要求。只
目录 1、编制依据 2 2、工程概况 2 2.1、工程概述 2 2.2、地质情况 3 2.3、沿线交通状况 3 3、施工布署 4 3.1、组织布署 4 3.2、劳动力计划 4 3.3、机械使用计划 (见附表) 4 3.4、技术准备 4 3.5、场地准备 5 3.6、测量准备工作 5 4、挡墙施工流程及方法 6 4.1、装配式挡土墙施工工艺流程 6 4.2、劈裂砖饰面现浇挡墙施工 10 5、质量目标设计 12
5.1、本工程质量总目标：市优工程。 12 5.2、质量保证措施 12 6、资料目标设计 13 7、施工安全措施 15 8、环境保护及文明施工措施 15 1、编制依据 1、北京市京承路（三环-四环）工程第2合同段施工图纸及技术规范： 2、《招标文件》 3、交通部《公路工程质量质量检验评定标准》JTJ071-98： 4、北京市《市政工程专用材料质量监督登记管理暂行规定》： 5、《北京市建设工程施工试验室实行有见证取样和送检制度的暂行规定》： 6、《北京市市政公用工程施工技术资料管理规定》： 7、现场实地情况考察。 2、工程概况
2.1、工程概述 北京市京承高速公路（三环路至四环路段）工程，是京承高速公路的延伸线。该段工程南起现况东北三环路太阳宫桥，向北跨北土城沟、土城北路及规划曹慧路，并分别设置分离式立交，道路终止于东北四环路望和桥，全长约为2km。 本段主路按全封闭、全立交的城市快速路标准设计，主路设计行车速度 60km/h，辅路40km/h；本段道路规划红线宽度120m，中央39m为城市铁路和规划高速铁路用地，道路横断面采用两幅路形式。 本段路分为三个标段，其中二、三标段以城铁13＃线为界，本标段为第二标段，即新建道路西半幅，标段起始桩号K0+000，终点桩号1+709.68,标段长度1709.68m。 根据本次设计情况，我标段修建的挡墙为1#路堑式挡土墙；12#、13#装配式挡土墙；设计主、辅路上跨土城北路和曹慧路桥台间连接部分以及道路西侧靠土城沟部分均为混凝土劈裂砖镶面现浇步道挡墙。装配式钢筋混凝土挡墙顶设置A型防撞护栏（与桥梁护栏相同），当挡土墙高度小于1.00m时，采用B型防撞护栏。（挡墙数量见附表） 装配式挡墙结构形式为钢筋混凝土扶臂式挡土墙，面板预制，基础用C25混凝土现浇。预制面板级差25cm，板宽为1.98m，板厚为0.25m，采用C30混凝土，主筋采用Ⅱ级螺纹钢筋；预制板之间采用圆口，齿槽内现浇C30豆石混凝土。墙顶设成斜坡时，在墙顶现浇0~25cm的混凝土进行遮挡和装饰。挡墙顶部采用预制安装混凝土地袱，地袱内埋钢板，与防撞护栏焊接。 2.2、地质情况 标段内主要水系为坝河；根据地质勘探报告，局部存在上层滞水。 工程所在地区属中纬度区，属暖温带半湿润季风气候，四季分明，降水集中在七、八月份，冻结期为每年十一月下旬至来年三月。
挡土墙（护坡）施工方案 一、工程概况 1．工程名称：某挡土墙护坡工程 2．建设地点： 3．施工单位： 4．监理单位： 5．管理单位： 6. 工程规模：本工程为户外式变电站新建工程，变电站围墙内用地长192米，宽10 7.5米，围墙内占地面积19402平方米。建设规模为: （1）主变压器：本期建设2×180兆伏安，最终规模3×180兆伏安，有载调压变压器，电压等级220/110/10KV。 （2）220千伏部分：远期出线8回，本期出线4回。本期及最终采用双母线接线。 （3）110千伏部分：远期出线16回，本期出线7回，本期及最终采用双母线接线。 （4）10千伏部分：最终出线9回，单母线分段接线。本期无出线。 （5）无功补偿：按典设和规程要求配置。 （6）对侧间隔：新建石马变电站220KV出线间隔2个，完善相关的土建及一、二次设备。 本工程主要由建筑物和室外构筑物组成。
110KV配电装置区，220KV配电装置区，10KV配电室、主变压器布置在变电站西面，主控通信室，电容器室。 7、工程建设地点及自然环境 220kV变电站位于某村，站内占地19402㎡，站址呈长方向对角坡度，地面高程在580.58~592.90米之间，高差约12米。变电站横向采用1.0%的坡度布置。 8.工程内容：站内挡土墙、护坡的基槽的开挖、基础砌筑、墙身砌筑等 9.工作范围：根据设计施工图的要求，站内挡墙砌筑方式有衡重式和仰斜式两种，衡重式挡土墙有NA段、BC段、DE段、LM段，仰斜式挡土墙有EF段、GH段、HI段、JK段KL段、AB段，材料为M10水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm，挡土墙表面原浆勾缝。 二、编制依据 1、新建工程挡土墙施工蓝图 2、《工程测量规范》GB50026-93 3、《电力建设施工质量验收及评定规程土建工程》DL/T5210.1-2005 4、《建筑基坑支护技术规范》JGJ120-94； 5、《变电站工程施工质量检验及评定标准》 6、《建筑地基处理技术规范》GJ79-91 7、《砌筑砂浆配合比设计规程》JGJ98-2000 8、我司现有的技术力量，其他类似工程的施工经验以及我司编制
朔州同煤二铺煤炭运销公司铁路护坡 排险工程 施 工 方 案 施工单位：朔州市中宇建安工程有限公司 二0一六年七月
目录 一、编制依据 二、工程概况 三、施工准备 四、拆除方法及工程量 五、护坡及排水沟施工方案 六、施工工期 七、施工质量安全及环保措施
一、编制依据 1、规范规程 《建筑施工钢管脚手架安全技术规程》GB50204-2002； 《国家建筑标准设计图集》04J008； 《砌体结构工程施工质量验收规范》GB50203-2011； 2、工程依据 根据现场实际情况对原挡土墙进行拆除，维修改造。 二、工程概况 本工程为同煤二铺煤炭运销公司铁路护坡，因受强降雨的冲刷、侵蚀、造成铁路两边护坡内部土质结构松动，引起护坡及喷浆层表层脱落、滑坡、开裂等现象，危机行车安全，给行车造成安全隐患；为了保证铁路路线畅通运行，对其喷浆层、护坡、排水沟进行拆除、维修。本工程共分为三部分：第一部分为铁路边喷浆层，部分发生开裂、根部滑移、局部鼓胀现象。第二部分为铁路边浆砌片石护坡，部分出现开裂，鼓胀、塌落现象。第三部分为铁路边排水沟，部分因护坡滑移，挤压排水沟，导致排水沟变形。 三、施工准备 1、技术准备工作 （1）学习有关规范和安全技术文件。 （2）周围环境复杂、场地狭小、无施工便道、保障铁路正常运行等情况。（3）向进场施工人员进行安全技术教育和安全技术交底及保障铁路安全正常运行措施教育。 2、现场准备 （1）施工现场铁路道边架设高2米安全防护栏及安全网，护坡上及现场设置警戒线警戒红灯。
（2）修通临时运输道路及人工平车倒运人工背运便道，施工临时用水租赁15m3水车2台/天，临时电源新购30千瓦柴油发电机2台，备柴油3000升。 （3）施工机械车辆工具：350搅拌机2台，手推平车10辆，脚手架钢管1000米，安全护网500平米。 （4）在施工现场100m外集中设置材料场水泥砂浆集中拌合，砂、碎石、32.5#水泥、M10水泥砂浆配比已做好。 （5）现场做好防雨防洪和安全环保物质准备及措施。 3、劳动力准备 成立组织机构，明确技术负责人和专职安全员，确立施工质保体系 管理人员：项目经理一人，技术负责人一人，施工员2人，安全员2人，质量员2人。 施工人员：瓦工25人，壮工40人，电工1人，架工8人 四、拆除方法及工程量 1、第一部分为喷浆层，部分发生开裂、根部滑移、局部鼓胀现象。长约410米，高为9米，共计约3690㎡。拆除方法及施工流程为：现场修便道---铁路边搭设防护栏杆---人工用小型电锤凿除原喷浆面---清理地面垃圾---人工平车搬运---人工装运及卸车---垃圾集中外运。 2、第二部分为浆砌片石护坡，部分出现开裂，鼓胀、塌落现象。长约410米，高为11米，共计约4510㎡。拆除方法及施工流程为：现场修便道---铁路边搭设防护栏杆---人工用小型电锤凿除原护坡面---清理地面垃圾---人工平车搬运---人工装运及卸车---垃圾集中外运。 3、第三部分为排水沟，部分因护坡滑移，把排水沟挤压变形。长约410米，拆除方法及施工流程为：现场修便道---铁路边搭设防护栏杆---人工集中
锚杆挡土墙施工工艺 锚杆挡土墙施工技术是在锚杆防护与挡土墙防护基础上组合发展起来的，是利用锚杆加固连接岩体并通过锚杆抗拔力克服挡土墙后土压力达到防护目的。 1 工艺特点 1）锚杆挡土墙结构具有自重轻、省材料、施工快、柔性大、能适用于承载力较低的地基。 2）采用锚杆挡土墙，可以代替庞大的圬工工结构，基本不占用空间。 2 适用范围 锚杆挡土墙可作为山边的支挡结构物，也可用于地下工程的临时支撑。在墙较高时，它可以自上而下分级施工，避免坑壁及填土的坍塌。对于开挖工程它可避免内支撑，以扩大工作面而有利于施工。同时由于其施工占地少，可缩小基础开挖面积，加快施工速度。这种挡墙对于岩石陡坡地区及挖方地区有利。 3 工艺原理及设计要求 3.1 防护原理 锚杆挡土墙是靠锚固于稳定土层中锚杆所提供的拉力，以承受结构物的挡土墙的土压力、水压力来保证挡土墙的稳定。 锚杆挡土墙示意见图1。 图1 锚杆挡土墙示意图 3.2 工艺设计要求 3.2.1 锚杆直径及钻孔直径 在锚杆挡土墙中，锚杆必须承受一定的抗拔力，并且通过注浆连接并固结周围岩体，因此，锚杆直径及钻孔直径均不能过小，一般采用Φ25～28mm螺纹钢锚杆，φ68～110mm直径钻孔。 3.2.2 锚杆长度选择 锚杆长度选择主要考虑两个方面的因素，即提供足够的抗拔力和加固边坡岩体，其要求长度主要取决于墙后坡面岩体的性状，如土质边坡的密实情况，石质边坡节理、裂隙的产状和发育情况等。
锚杆上下排间距不宜小于2.0m ，水平间距不宜小于1.5m ；锚固段长度不应小于4.0m ；自由段长度不宜小于5.0m ，并应超过潜在滑裂面1.5m 。但锚杆总长一般不宜超过20m 。 3.2.3 注浆 锚杆注浆一般采用水泥砂浆，要求强度等级一般不小于M20。 3.2.4 锚头及锚锭板 当挡土墙肋柱就地灌注时，锚杆必须插入肋柱，并保证其锚固长度符合规范要求。当肋柱为预制拼装时，锚杆与肋柱之间一般采用螺栓连接，由螺钉端杆、螺母、垫板和砂浆包头所组成，也可采用焊短钢筋等形式以保证锚固力的传递。 3.2.5 挡土墙 锚杆式挡土墙有两种主要形式：柱板式和板壁式。柱板式挡土墙是锚杆连接在肋柱上，肋柱间加挡土板；而板壁式是由钢筋混凝土面板和锚杆组成。柱板式锚杆挡土墙由肋柱、挡土板组成。可以为预制拼装式，也可就地灌注。 4 施工工艺流程 锚杆挡土墙施工工艺流程见图2。 5 操作要点 5.1 施工准备 1）复核设计图纸，领会设计意图，拟定施工方案，组织三级技术交底及安全交底； 2）根据设计图纸，选择砂浆及混凝土配合比，按设计坡率清理边坡。 5.2 肋柱、挡板预制 1）构件可采用工厂或就地预制，采用何种形式要根据现场实际和施工单位条件而定。一般当施工现场场地狭窄，选择工厂预制，可保证面板质量，但在运输过程中要采取有效措施防止构件破损。面板在运输和堆放时要竖立不可平放堆叠； 2）预制场地要平整加固，当采用底垫时也可不设置混凝土地面；面板预制模板以组合钢模板为佳，若采用木模时应内衬铁皮；模具 要涂刷隔离剂，使用后要及时清理； 3）按规范要求做好钢筋及预埋件的下料、弯制、绑扎、焊接等工序，预制时应控制好预埋件（预埋孔）位置和混凝土保护层厚度，不得有露筋现象； 4）按照配合比配置干硬性或半干硬性混凝土，严格控制用水量。采用混凝土振动器将混凝土振 清理边坡 布置钻孔 钻孔 安设锚杆 注浆 安装锚头（焊接骨架钢筋） 挡土墙施工 锚杆制作 配合比选定 验收锚杆 图2 锚杆挡土墙施工工艺流程图
1、概述 □本手册为承包商和业主提供自嵌式挡土墙的施工指南。其中说明了自嵌式挡土墙的具体施工步骤，有关说明符合中国国家标准《建筑边坡工程技术规范（GB50300-2002）》。 □自嵌式挡土墙是组合重力式结构，依靠自嵌式自身的重量和其后加筋网片土体重量来达到稳定的目的。此结构无需砂浆施工，依靠块与块之间嵌固作用、墙身重量和加筋土重量来防止滑动和倾覆失稳。 □自嵌式挡土墙是柔性结构，能适应填土较大变形，充分发挥墙、加筋网片，填土的协同作用。由于结构的重量较混凝土和干砌块石轻，对地基承载要求较低。 □自嵌式挡土墙可参照传统的重力式挡土墙或加筋挡土墙进行设计和施工。传统的重力式挡土墙结构可由单行或多行自嵌式组成，墙体的自重必须足以抵抗墙体的滑移和倾覆失稳。由于墙身是由自嵌式自锁形成。墙身的抗剪切能力是确保墙体作为一整体结构承担荷载的重要因素。墙体的抗剪切能力是通过各层块之间传递侧向力来形成。图2所示为不同类型自嵌式传递剪力的不同形式。 □加筋土自嵌式挡土墙用于传统的重力式挡土墙无法满足设计要求的情况，如墙顶坡度较大、有活载或地基土质较差等。在加筋土挡土墙的设计施工中用多层拉接网片按设计的标高和长度在自嵌式景观后一定范围的回填土内分层布置。拉接网片使土体和自嵌式挡土墙成为一整体从而增加了墙体的尺寸和重量。 2、结构的组成 □自嵌式挡土墙设计施工的主要组成部分包括地基土、垫层、自嵌式景观、挡土区、排水骨料和拉接网片（加筋土自嵌式挡土墙）。 □地基土：垫层和加筋土挡土墙以下的土体。 □垫层：由碎石或素混凝土组成，其作用相当于建筑物扩大基础，将自嵌式景观的重量扩散到地基中较大区域从而提高地基承载力。 □自嵌式景观：自嵌式景观是具有特殊形状要求的混凝土制品，其作用是提供结构的稳定重量和花岗岩质的景观。 □挡土区：挡土区位于墙后的加筋区后并应分层压实到90%的压实度；加筋土区的土体需分层压实到93%的压实度。
一、主要施工方法和施工工艺 （一）砌石护坡及挡土墙主要施工方法和施工工艺 1、施工工艺 浆砌石施工工艺流程：开挖—修整边坡—反滤料施工—砌石——勾缝——表面清理——伸缩缝填嵌。 2、主要工程施工方法 2.1原材料 1) 砌石体的石料均现场验收，砌石材质坚实新鲜，无风化剥落层或裂纹。石材表面无污垢，水锈等杂质，用于表面的石材，色泽均匀。石料密度大于25kN/m3，抗压强度大于60MPa。石料外形规格，毛石呈块状，最小重量不小于25kg，中厚不小于15cm。规格小于要求的毛石，可以用于塞缝，但其用量不得超过该处砌体重量的10%。 2) 砂:砂料现场验收。质量要求料径为0.15～5mm，细度模数 2.5～ 3.0，砌筑毛石砂浆的砂，其最大粒径不大于5mm。 3) 水泥和水:水泥品种和强度等级符合规定，到货的水泥按品种、强度等级、出厂日期分别堆存，受潮结块的水泥，禁止使用。用水标准为适宜饮用的水均可使用，不影响砂浆强度的增长，水的pH 值不熔物、可熔物、氯化物等含量符合规范要求。 4) 砂浆 1) 砂浆的用量必须满足施工图纸规定的强度和施工和易性要
求。 2) 拌制砂浆，严格按照试验确定的配料单进行配料，配料的称量允许误差符合下列规定:水泥为±2%，砂为±3%，外加剂为±1%。砂用磅秤称够重后，倒入拌和机料斗中，用铁锹整平，用红漆画上标记，当含水量变化较大时，及时进行砂用量的标定。含水量变化不大时，间隔15天进行一次砂用量的标定。 3) 拌合时间:机械拌合不少于2～3min。 4) 胶凝材料随拌随用。在运输或储存中发生离析或泌水时，砌筑前重新拌合，已初凝的砂浆不得使用。 5)当冬期日平均气温低于3～5℃时，不宜进行砌筑，当气温不低于0℃而进行砌筑时，水泥砂浆强度等级适当提高，并保持熟料的砌筑温度不低于5℃，为防冻害，采取保温措施。 2.2 浆砌石砌筑 (1) 一般要求 浆砌石砌筑符合下列要求： 1）砌筑前，在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润； 2）采用坐浆法分层砌筑，铺浆厚宜3cm～5cm，随铺浆随砌石，砌缝需用砂浆填充饱满，不得无浆直按贴靠，砌缝内砂浆应采用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝； 3）上下层砌石错缝砌筑；砌体外露面应平整美观。
围墙、护坡、挡土墙工程施工方案
天津市光宇电力工程安装有限公司 2016年11月20日
批准：审核：编制：
目录1．工程概况 2．编制依据 3．作业前的条件和准备 3．1技术准备 3．2现场准备 3．3作业人员 3．4作业工机具 3．5材料和设备 3．6安全器具 3．7其它 4．施工工艺流程安排 4．1基坑开挖施工流程 4.2围墙、挡土墙、护坡施工流程 4．3施工方法及要求 4．3．1挡土墙施工 4．3．2护坡施工 4．3．3填方区围墙施工 4．3．4开挖区围墙施工 4．3．5钢构件施工
4．3．6摸板施工 4．3．7钢筋工程 4．3．8混凝土工程 5．施工进度计划及进度保证措施 5．1施工进度保证措施 5．2施工进度计划横道图 6．质量保证措施 7.对控制点的设置和质量通病预防 8.安全要求和环境条件 9.附录 禹州梨园沟120MWp光伏发电项目220kV升压站工程 挡土墙、围墙、护坡施工方案 1．工程概况 1.1围墙 根据“两型一化”要求，围墙宜采用2.3m高实体围墙。一般变电站围墙可采用清水墙、水泥砂浆抹面、装配式围墙等形式。禹州梨园沟120MWp光伏发电项目220kV升压站工程站区围墙全长约334米，基础圈梁为C30钢筋砼，钢筋材料选用HRB400。挖方区不需作地基处理，填方区基础必须置在原状土层上。围墙墙柱高2.50m，墙体为砖砌体。所用砌体为采用蒸压养护灰渣环保砖以M10混合砂浆砌筑清水墙，延四周布置。每2.75m设一370*370砖方柱。基础为毛石砌筑基础。 1.2挡土墙及护坡
站区西侧及南侧挡土墙采用不小于Mu30块石，M10水泥砂浆砌筑。道路西侧挡土墙每隔5.98M左右设置一道伸缩逢，缝宽20mm.用沥青麻筋沿墙内、外、顶三方填塞，深度不小于150mm。护坡沿站区四周分布。挡土墙用MU30块石M10水泥砂浆砌筑。 2．编制依据 2.1《电力建设施工质量验收及评定规程第1部分：土建工程》（DL/T5210.1— 2012） 2.2《电力建设施工及验收技术规范》（建筑工程篇）（SDJ69—87） 2.3《混凝土结构工程施工质量验收规范》（GB 50204—2015） 2.4《建筑地基基础工程施工质量验收规范》（GB 50202—2015） 2.5《建筑地基处理技术规范》JGJ79—2002，J220—2015 2.6《砖石工程施工及验收规范》GB50203-2011 2.7《土方及爆破工程施工及验收规范》GB50201-2012 2.8《砌体结构工程施工质量验收规范》GB50203-2015 3．作业前的条件和准备 3.1技术准备 3．1．1组织施工技术人员和主要施工人员审核图纸，会同业主和监理单位进行图纸会审。 3．1．2施工技术人员编制施工预算、制定施工方案。 3．1．3提出施工材料预算及委托加工订货。 3．1．4进行验评项目划分和内业资料的准备。
1、施工准备工作 包括：测量放线，预制混凝土挡墙板，安装机具等 2、开槽 （1）基坑开挖采用人工配合挖土机开挖，严格按设计尺寸开挖挡墙基坑，保证基坑底面标高符合设计要求。 (2)基坑开挖后，在其周围做好截水与排水工作，防止基底受水浸泡，影响承载力。 (3)基坑开挖前，对地下障碍物、现况管线进行调查，与其所属单位协商，进行必要的拆、改、移和保护措施，防止损坏。 3、地基钎探 按施工规范要求进行地基承载力钎探，若不符合设计要求则换除软土进行换填；若地基承载力符合设计要求，则进行下一步的地基处理。 4、挡墙基础施工 基础用设计标号混凝土现浇，基底设置混凝土凸榫，在基础上缘设置受控钢筋，挡墙趾板底部也设置受控钢筋、基础内埋钢板与墙面钢板焊接。 基础混凝土采用插入式振捣器振捣，加强对预埋件周围的振捣，保证预埋件具有足够的强度。 5、挡墙板安装 挡墙基础混凝土达到一定强度后，安装挡墙板。挡墙板采用吊车吊装，人工配合，就位后加以稳固支撑，防止倾覆，然后立即进行焊接施工。墙板与肋同时座入基础内，板肋预留钢板和基础钢板用钢筋焊接为一体，并用三角钢板焊接，面板与基础之间的连接钢板必须满焊，焊缝高度不小于10mm，保证焊缝饱满，无气泡、夹渣、咬肉等缺陷。使板体与基础连接牢固。 6、二次基础混凝土浇筑 挡墙板焊接经验收合格，对第一次浇注的混凝土表面进行凿毛处理，清理干净后，立即绑扎二步基础筋，浇注二次基础混凝土。在混凝土振捣过程中，加强对挡墙板根部的振捣，保证挡墙板与基础间有较好的衔接。 7、挡墙后背回填 基础二次混凝土强度达到要求后，及时分层回填夯实。在距挡墙墙背2m范围内，采用冲击夯碾压夯实，严禁使用重型压实机械，保
格宾挡墙结合自嵌式挡墙施工工艺 一．工程概况 樟山防护区位于赣江干流左岸、坝址上游42.6km ，属赣江支流文石河流域。区内行政区划分属吉安市吉洲区和吉水县管辖。主要工程项目为樟山堤、燕家坊堤、落虎岭堤和奶奶庙堤四条新堤填筑。本工程采用了的新工艺格宾挡墙结合自嵌式植生态挡墙，位于奶奶庙堤桩号1+960~2+240段处。 二．格宾挡墙及自嵌式植生态挡墙特点 在河道整治工程中，干砌石或混凝土预制块等传统的河道护岸或护坡，由于不透水，阻断了河道内自然生态系统的循环，不宜适应生态治河的理念。由双绞六边形金属网内填充块石或卵石的格宾石笼挡墙具有抗冲刷能力强、自透水性、整体性强、抗风浪性强等特点，并因其属易于生物栖息的多孔隙结构，随着钢丝防腐技术的日新月异，格宾石笼在生态河道建设应用越来越广泛。 自嵌式挡墙抗压强度大、抗冻型好、经济美观、安全可靠，自嵌式挡墙由于不用砂浆，挡而不隔的渗透性可以充分保证河岸与河流之间的水分调解和交换功能，可以有效抑制藻类的生长繁殖，发挥水体自净作用，改善生态平衡，并且自嵌式挡墙的生态孔可以植草种花，所形成的河岸有天然河道边坡特点，有利于生态循环系统的保护。 三．施工工艺 1、材料选型 1．1格宾石笼的选用 格宾由特殊防腐处理的低碳钢丝经机械编织而成的六边形双绞合钢丝网，制成符合要求的工程构件。用于制造格宾的钢丝需厚镀高尔凡（5%铝锌合金+稀土元素）防腐处理，镀层的粘附力要求.当钢丝绕具有2倍钢丝直径的心轴6周时，其不会剥落或开裂。网面抗拉强度50KN/M 符合EN10223-3标准。网面裁剪后末
端与边端钢丝的连接处事整个构件的薄弱环节，应采用专业的翻边机将网面钢丝绕在边端钢丝上≥2.5圈，不能采用手工绞。 普通格宾形式: 1.2、填充石料的选用 格宾石笼内填料容重要求达到18～19KN/m3，填石为MU30以上硬质岩质块石或卵石，粒径以100～250mm为宜。本工程所选用的填充石料选用片石、卵石，经过石料原材检验，选用的石料能够满足设计要求。 1.3土工格栅的选用 拉筋土拉结网片采用特殊特殊聚合付编制而成的土工格栅，要有较高的抗老化、蠕变能力，其强度保持在75~100a。 1.4自嵌式植生挡墙选用 自嵌式植生挡墙为高密度混凝土制品，抗压强度大于15MPa，吸水小于7%，抗冻符合GB/T114-1997标准YD25级要求，质量符合ASTMC90-90标准。锚固帮采用高强度玻璃纤维尼龙合成，抗拉抗剪强度较高,锚固性能要好。 1.5回填土料选用 回填土要求粘粒含量15%~30%，塑性指数10~20，渗透系数不大于1╳
深基础施工方案(毛石挡土墙护坡) 都匀市全欣大厦工程编制单位: 都匀市第三建筑工程公司编制人: 审核人: 审批人: 日期: 年月日 基础施工方案 1、编制依据 3 2、工程概况 3 3、施工准备 3 4、主要施工工艺及方法 3 5、地下室处理措施 6 6、基坑防护措施 8 9 7、土方回填 8、成品保护 11 9、安全措施 11 10、质量保证措施 12 13 11、安全生产与文明施工 12、环保措施 14 13、边坡位移观测 14 1、编制依据: 1.1都匀市全欣大厦工程施工组织设计。 1.2《地基与基础工程施工验收范》(GB50202-2002)。 1.3《混凝土结构施工及验收规范》(GB50204-2002)。 1.4《建筑基坑支护技术规程》(JGJ120-1999) 1.4全欣大厦工程施工图纸。 2、工程概况: 2.1都匀市全欣大厦位于都匀市纬三路北侧，工程结构为框架剪力墙的结构形式，其中地下1层，地上16+1层，1至3层为商业用房，4至16+1层为住宅的综合性大厦，建筑总高度 56.1M，建筑面积约为14300M2。附《施工总平面布置图》 3、施工准备: 3.1技术准备:项目部组织相关职能部门按专业熟悉图纸，了解设计意图，找出图纸中的遗漏、错误、矛盾和不明的问题。 3.2在基础施工期间要进行定位放线及高程引进工作，要求项目准备测量仪器，在有效检定周期内。 4、主要施工工艺及施工方法: 4.1土石方开挖: 工艺流程:机械整体开挖平整场地的自然土——边坡支护——定位放线——人工清理基底 4.1.1本工程采用分层分步开挖方式，配合护坡的施工。 4.1.2正常施工时考虑挖土过程中各工序的流水安排，合理安排开挖 顺序。土石方开挖时考虑出土路线的安排，提高工作效率。 4.1.3毛石挡土墙砌筑: 挡土墙基础及墙身采用MU30毛石、M7.5水泥砂浆砌筑。基础砌筑前，应先检查基坑的尺寸和标高，清除杂物，平整夯实基槽槽底(采用立式电动打夯机机夯两遍)，确保槽底不得有较大
全厂外管管廊跨河大桥山体刷坡施工方案 2016年5月10日 目录
第一章、工程概况 (3) 1.1 工程概述 (3) 1.2 主桥结构形式 (3) 1.3工程地质情况 (3) 1.4工程地貌情况 (3) 第二章、总体施工方案 (3) 2.1 总体平面图 (3) 2.2 施工部署 (5) 2.3 吊车吊装施工方案 (5) 2.4山体刷坡施工方案 (5) 2.5 钢制桥梁施工方案 (6) 2.6 硬防护施工方案 (6) 第三章、安全保证措施 (10) 第四章、施工质量管理和技术保证措施 (12) 第五章、文明施工措施 (14)
第一章工程概况 1.1 工程概述 1.2 主桥结构形式 1.3工程地质情况 根据管廊跨河大桥工程地质勘察报告（补充勘察第14页），0#桥台～1#桥台（K36-K111段）之间的高陡斜坡，虽然整体稳定，但坡体卸荷裂隙发育，受外动力地质作用强烈，已发生落石、小规模崩塌等不良地质作用，该段为抗震危险地段，需进行加固处理方可筑桥。 1.4工程地貌情况 拟建桥址0号桥台到1号桥台西侧(K0-K111段）,微地貌单元属山前斜坡,地面标高介于881.42～952.27m之间，高差70.85m,坡体走向162°，自然坡度约45°，较陡，局部有薄层覆盖层，多基岩出露，坡体上植被以草丛为主，无灌木、乔木分布，坡体下部发育高约10m的陡坎，岩体裸露，坡度近80°～85°。 1.5编制依据 《公路工程地质勘查规范》JTGC20-2011 《建筑边坡工程技术规范》GB50330-2013 《危险性较大的分部分项工程安全管理规程》 DGJ08-2077-2010 《建筑施工安全检查标准》JGJ59-2011 《施工现场临时用电安全技术规范》JGJ46-2005 《建筑施工土石方工程安全技术规范》JGJ180-2009 《建筑边坡工程技术规范》GB50330-2013。 《汽车式起重机出厂检测报告、产品说明书》 《建筑机械使用安全技术规程》 JGJ33-2001 第二章总体施工方案 2.1 总体平面图
挡土墙施工方案 匚程概况: 1、工程简介 OOOOOOOOOOOOOOOO 本标段浆砌块石挡土墙共有三处，全部为重力式挡土墙挡土墙分为路堤 式和路肩式两种。详见下表: 重力式挡土墙基础的两边外扩1米，并用1米厚的二灰砂砾回填处理, 压实度达到85%。 、主要工程数量 、主要工程项目和工程特点 挡土墙施工包括的施工顺序: 测量放样、基坑开挖、承载力检测、二灰砂砾施工、砌筑凸榫、砌筑挡墙基础、砌筑挡土墙墙身、勾缝、养生等施工工序。 由于雨季的提前到来，基坑的开挖要快，回填要及时，以免浸泡基底。
挡土墙施工方案 一）施工组织机构设置 为了保证工程的施工质量，满足工期要求，我单位结合本工程的具体情况配备了多年从事施工及管理工作，具有丰富施工经验，熟练业务综合素质高并取得良好业绩的项目经理专业技术和经营管理人员组建项目经理部。选拔技术熟练认真负责的施工人员20名，技工50 名、普工100人组建挡土墙施工队伍， 负责本项工程的施工。 具体人员详见施工组织机构框图。（附图） 二）工期安排 由于拆迁等问题不能解决，我项目决定现对1＃和3＃挡土墙进行施工： 挡土墙开工时间：2004年6月25 日 完工时间：2004年8月31 日 三）施工准备 1、施工水源：具现场考察，租用附近当地的机井一处，机井出水量为每小 日出水量：50T/小时X 8小时=400T。利用水车运输。 时50T 左右， 2、施工用电：配备150KW 柴油发电机两台。
利用现有的百葛路运输，进场道路铺设 30 公分厚 6 米宽的临 时道路。 租用民房作为临时驻地。 3＃挡土墙在连接线部位搭设临时住 房作为临时生活区。 5、地上地下物的探测与防护：本标所通过地段地下管线比较复杂，尚未探 明，施工前必须进行探测和防护，以保证工程的顺利进行。 6、施工技术人员在工程开工前熟悉图纸及施工技术文件，并做好图纸会审 记录，抓住工程的技术要点，认真做好测量放线工作，上报监理工程师，同 时根据施工需要在施工区内布设支导线控制网， 闭合水准点， 保证施工控制 的方便及准确无误。 7、工地试验室：在项目部院内搭建试验室，试验室设备能满足驻地监理办 的要求并且已经监督站认证。 8、图纸会审：经过对图纸会审图纸可以使用。 四）挡土墙施工 1、挂牌施工 施工前必须树立质量意识，坚持挂牌施工，包括砂浆配合比牌、安全标 示牌、胸牌、施 工标志牌等。 2、测量放线 使用“拓普康”全站仪根据设计图纸测设出挡墙的中轴线，并打出控制 点，现场用钢尺 定出基础的边线并用水准仪测量各点的高程， 确定下挖深度， 经符合无误后报监理审查认可后进行下到工序的施工。 3、挖基 对基坑深度超过 2m 地段，开挖时为确保开挖作业的安全， 首先设置 1： 1 的坑壁坡度，再在基坑四周打入木桩，设立挡土板，防止基坑四周坍塌。 另外，基坑开挖过程中，防止雨水流入或地下水渗出，必须在基础尺寸外侧 开挖排水沟和积水坑，配一台潜水泵，以便把积水立即抽排出积水坑外，保 证挖基工作在无水情况下安全进行。 基坑开挖至设计标高和几何尺寸满足图纸要求后， 通知试验室和监理工 程师，用动力 3、临时道路： 4、临时住房：
1. 测量放线 认真审核图纸和测量交桩通知书，经核对坐标、高程准确无误后，结合道路、桥梁施工中线、高程点放出挡土墙基础平面位置线和纵断高程，并做好高程平面控制桩的保护。放出基础开挖边线和槽底边线，槽底边线应符合设计和施工要求。 2. 基础土方开挖(1) 土方开挖：根据基础和土质以及现场出土等条件，合理确定开挖顺序。在场地有条件堆放土方时，一定要留足回填需用的好土，多余的土方应一次运至弃土处，避免二次搬运。(2) 基槽开挖时，不得扰动基底原状土，如有超挖，应回填原状土，并按道路击实标准夯实。(3) 基槽开挖应按土方开挖施工方案留置工作宽度和边坡坡度，确保边坡稳定防止塌方。 (4) 修边和清底：在挖到距槽底0.5m以内时，测量放线人员应配合抄出距槽底0.5m的控制线；并自槽端部0.2m处每隔2m～3m在槽帮上钉水平标高小木橛。在挖至接近槽底标高时，用尺或事先量好的0.5m标尺杆，随时校核槽底标高。最后由两端(中心线)桩拉通线，检查距槽边尺寸，据此修整槽帮，最后清除槽底土方。 3. 基槽验收 (1) 基槽开挖后，按设计要求进行基底钎探，并请有关方面人员进行验槽。 (2) 若基槽地基现状与勘探资料不相符时，应及时与勘探、设计单位联系，办理变更洽商。按勘探、设计的要求进行基底处理。 4. 基础钢筋绑扎
(1) 绑扎前对加工好的钢筋规格、型号进行检查，合格后方可使用。 (2) 施工时由测量人员在垫层(找平层)上放出基础位置边线和基础预埋钢板位置线。对同一高度较长基础按墙面板排放位置放出沉降缝位置线，沉降缝设置间距应符合设计要求。并据此用墨斗线弹出钢筋及预埋件的位置线。钢筋由一端沉降缝处向另一端进行绑扎。 (3) 当钢筋主筋直径大于等于25mm时，接头采用搭接焊接或机械连接。搭接焊接时，双面焊缝长度不小于5d，单面焊缝长度不小于10d。焊缝处不得咬肉、裂纹、夹渣，焊渣应敲除干净，焊条符合设计要求并与母材相适应。 (4) 绑扎钢筋时，应保证钢筋位置准确，绑扎稳定牢固，绑丝头必须弯曲背向模板。保护层垫块采用混凝土垫块，垫块要与主筋绑扎牢固，并采用梅花形布置。 (5) 预埋件安装准确、牢固。 5. 基础模板支立 (1) 模板应具有足够的强度、刚度和稳定性，能承受浇筑混凝土的冲击力和混凝土的侧压力。(2) 模板应保证挡土墙基础设计形状、尺寸及位置准确，并便于拆卸，模板接缝应严密，不得漏浆、错台。 (3) 模板脱模剂应涂刷均匀，不得污染钢筋。 (4) 轴线、模板线放线完毕，应办理好预检手续。(5) 基础模板一般采用组合钢模板。模板接口处应设方木立带，下口处先做水平支撑，再加斜撑固定。(6) 模板安装后，应检查预留洞口及预埋件位置，符合设计要求后，方可进行下道工序。
全县重点水利工程建设情况汇报 近年来，在省委、省政府，市委、市政府的正确领导下，在省水利厅、市水利局的精心指导和大力支持下，我县始终坚持以科学发展观为统领，紧紧围绕“科学发展，奋起赶超”的总体要求，以项目建设为抓手，真抓实干，创新发展，大灾大治，全面规划，统筹兼顾，加大投入，率领全县广大干群奋力拼搏，重点水利工程建设进展顺利，主要有省区二期防洪工程第五个单项县附城圩堤改造工程和省五河及区重点圩堤应急防渗处理工程垂直防渗5标附城圩高喷防渗处理项目。两项工程现已全面完工，工程实施具体情况为： 我县附城圩堤除险加固工程在省水利厅的关心和大力支持下，在相关部门的通力配合下，工程总体施工顺利，现主要工程按设计要求已全面完成，工程已进入试运行近两年，特别是在XX年持续高水位考验中，工程效益显著，基本能按设计要求发挥防洪效益。 1、征地拆迁方面 为了能使附城圩堤除险加固工程施工尽快扫尾，县里主要领导亲自多次主持附城圩改造工程指挥部拆迁调度会，督促包干单位上门入户做工作，及时召集
建设、国土、房管、水务、蒲亭镇等相关部门的负责人就该工程剩余几户拆迁工作商定拆迁办法，在县委、县政府的高度重视下，在相关单位通力协助下，该工程拆迁征地全部到位，共拆迁达272户，征地210亩，经统计县财政下拔拆迁征地资金2100多万元，确保了工程能按设计要求全面完成。 2、工程进度方面 我县附城圩堤除险加固工程分为附1、附2和附3共三个工程标段。 附1标工程于XX年11月5日正式投入施工，主要完成的工程项目为：土堤段250米裁弯取直土方填筑、全长437米新开河土方开挖、180米自嵌式景观挡土墙安装、土堤段及防洪墙基础射水造墙防渗处理和新建城北电排站等，主体工程按设计要求完工，完成投资约1100万元。XX年12月29日一期主体工程共17个分部工程全部通过了分部工程验收。 附2标工程于XX年10月初正式投入施工，工程主要建设项目为：土堤加高培坡及护坡护岸工程，朝阳电排站、桂林、渔苗场和附城3座小型提灌站改建工程等，合同总投资695万元。 附3标工程于XX年10月12日签订了施工承包合同，主要工程项目为：堤身土方培坡、宝塔电排站拆
1.9防护工程 1.9.1挡土墙施工 1、基础开挖 基础采用挖掘机结合人工开挖的方法，并设置排水沟，每隔30~50M设集水井，排水沟设1%的坡度，集中流中向集水井。 基础开挖完成后，必须经晒干、压实，并测量土基密实度，符合设计要求后，方能进行下道工序施工，否则，必须征得设计单位同意方能进入下道工序。 2、垫层施工 垫层施工必须满足设计要求，并经夯实后方能进行下道工序施工，夯实前采用人工夯实和机械夯实等方法。 3、浆砌块石挡墙 1）挡墙砌筑范围内必须根据设计图纸沉降缝处设置坡度尺，以保证沉降缝的位置与挡墙砌筑质量。 2）本工程为片石砌筑挡墙，故必须选石质好的石料作为基材，其抗压强度及压碎值必须符合设计要求，否则不准用于本工程，石料尺寸宜采用300-400mm 的石料，厚度不小于200mm，挡土墙的砌筑质量主要控制以下几个方面。 3）墙除石质要求外，主要是砂浆质量和砌筑方法。本工程严禁用括浆法，应采用挤浆方法——即先铺砂浆，再砌石块，使石块与石块有砂浆连接。 4）为保证挡墙砌筑质量，本工程采用三顺一丁和竖缝错位的砌筑方法，以保证挡土墙质量，面层砌筑要求缝宽一致，保证勾缝美观。 5）墙体要求大石料砌筑，石与石之间的空隙可用小石块填筑，如仍有孔隙，可用细石砼填缝。 6）当每层石料砌筑完毕后，必须用湿麻袋覆盖保护。 7）预埋泄水孔，根据设计图纸要正确预埋塑料排水管。 4、压顶砼灌注 压顶砼必须保证外观美观，砼表面平整，密实度好，伸缩缝顶留正确，故模板采用定制钢模，砼采用细石砼，砼震捣方法主要是平板震动器，表面收缩主要木质及铁质泥板压面及磨面，砼灌注结束后，必须注意砼养护，防止砼开裂。 5、回填土施工方法 本工程墙后回填土采用塘渣回填。 1.9.2护坡施工
第二节桩顶挡土墙施工方案 1.工艺流程 护坡桩冠梁绑扎钢筋→预埋构造柱钢筋→浇筑连梁砼→养护→定位测量放线→砌筑240mm砖墙→立皮树杆→构造柱钢筋绑扎、支模→浇灌构造柱砼→圈梁钢筋绑扎、支模→浇灌圈梁砼→养护→竣工验收。 2.材料及机具 2.1材料 2.1.1砌块：品种、强度等级必须符合设计要求，并有出厂合格证、试验单。砖应色泽均匀，边角整齐。 2.1.2水泥：采用32.5号矿渣硅酸盐水泥。 2.1.3预拌砂浆，按设计要求。 2.2主要机具 机动翻斗车、大铲、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。 3作业条件 3.1弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。 3.2按设计标高要求立好皮数杆，皮数杆的间距以15m左右为宜。 3.3砂浆由试验室做好试配，准备好砂浆试模。 3.4按设计要求在规定的部位设置好了墙体拉接钢筋，并经验收合格。 4.主要施工方法 4.1预拌砂浆：根据设计图纸购买预拌砂浆 4.2砌砖墙体 4.2.1组砌方法应正确，上、下错缝，交接处咬槎搭砌，不使用掉角严重的砌块。 -6mm，饱满度≥90%（按有效粘接面积计算），竖向缝的碰头砂浆应挤严，防止透亮或瞎缝。竖向缝应错缝≥90mm。灰缝应横平竖直，并用原浆勾缝。 90mm；竖向通缝不应大于2皮。
1.2m。拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整、不允许砸砖修 4.2.5挂线：砌筑一砖半墙必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。 4.2.6砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。在砌筑前，应扫对基层进行清扫，在砌三皮实心砖，砌砖时砖要放平。里手高，墙面就要张；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。为保证墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m 水平间距，在丁砖立楞位置弹两道垂直立线，可以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正。砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h 内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆，混水墙应随砌随将舌头灰刮尽。 4.2.7留槎：交接处必须留斜槎，槎子长度不应小于墙体高度的2/3，槎子必须平直、通顺。 4.2.8构造柱做法：凡设有构造柱的部位，在砌砖前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。砌砖墙时，与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过30cm。马牙槎应先退后进。拉结筋按设计要求放置，按设计要求沿墙高60cm 设置2 根φ6.5 水平拉结筋，每边外露不应小于墙长的1/5。 5.质量要求 5.1主控项目 5.1.1砖和砂浆的强度等级必须符合设计要求。 5.1.2砌体水平灰缝的砂浆饱满度不得小于80%。 5.1.3砖砌体的转角处和交接处应同时砌筑。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不小高度的2/3。 5.1.4砖砌体的位置及垂直度允许偏差应符合下表的规定： 砖砌体的位置及垂直度允许偏差 砖砌体的位置及垂直度允许偏差 5.2一般项目
