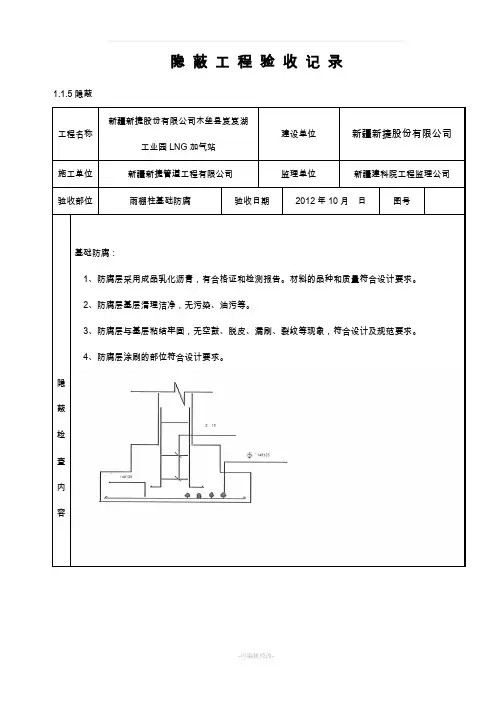

设备/管道防腐、保温或保冷、涂漆施工隐蔽验收记录
共—页
第—页
设备/管道防腐、保温或保冷、涂漆施工隐蔽验收记录
共—页
第—页
施工工艺流程： 施工方案：（硅酸铝纤维毡保温100mm厚、硅酸铝抹面20mm厚）旧保温层、旧保护层拆除、清理基层→质量检查→硅酸铝纤维毡保温层安装（100mm厚）→质量检查→铁丝网施工→质量检查→硅酸铝抹面料施工（20mm厚）→交工验收 二、主要材料性能指标： 1、硅酸铝材料： 最高使用温度：650℃容重：150kg/m3 导热系数方程：λ=0.035+1.65×10-4tm+1.242×10-7 tm2w/m.k 2、硅酸铝抹面料： 容重：1000kg/m3 最高使用温度：≤500℃ 抗折强度：0.3Mpa 抗压强度：6Mpa 导热系数：0.3w/m.k 三、保温支撑件及保温固定件安装： 1、介质温度小于450℃时，支撑件可采用焊接承重件，介质温度高于450℃时，支撑件采用紧箍承重环。当不允许直接焊于设备或管道上时，应采用紧箍承重环。直接焊于不锈钢管上时，应加焊不锈钢垫板。 2、支撑件的承面宽度应比保温层厚度少10mm，支撑件的间距：1.5~2m。 3、保温结构的固定件设置： 3.1设备的保温层，软质保温材料宜用销钉和自锁紧板固定。 3.2保温层固定用的销钉应用低碳圆钢制作。
3.3保温制品保温时，钩钉、销钉应根据制品几何尺寸在缝中做攀系保温层的桩柱之用，软质材料保温时，钉的间距不大于350mm。每平方米面积钉的个数：侧面不少于6个。底面不少于8个。 3.4当壁厚不大于4mm时，钩钉焊接固定应在设备严密性试验之前进行。 四、保温层施工： 1、设备保温层安装应从支撑板开始由下而上进行，保温材料厚度必须符合设计要求，对缝与缝包扎严密。每块绝热材料至少要用两道14#镀锌铁丝捆扎牢固，铁丝间距应匀称松紧一致，绝热材料由两层或两层以上组成时，应分层捆扎。同层应错缝，上下压缝，有孔洞处要用碎料填塞密实。 2、如果没有保温支撑圈，现场又不允许施焊时，可制作可拆卸结构的保温支撑圈。 五、外护层施工： 方案：（复合硅酸铝抹面料施工）： 1铁丝网施工： 镀锌铁丝网安装时，两块铁丝网应对接，铁丝网与钩钉要紧固可靠，并保证紧贴在保温层上。 施工完毕后，铁丝网表面不应有铁丝断头露出，也不应有鼓包和空层现象。一般采用直径1.6mm的，网孔20mm×20mm的活口镀锌铁丝网。 2抹面料施工：
设备及管道保温设计导则 本标准根据GB 4272的原则并遵照其第四章“保温设计”的规定编制的。 1 主题内容与适用范围 本标准规定了保温设计的基本原则、保温材料的选择、保温厚度的计算和确定、保温计算主要数据选取原则及保温结构。 本标准适用于一般热设备和管道。不适用于船舶、核能以及工业炉窑和锅炉的内衬等有特殊要求的装置设施。 施工中的临时设施、各种热工仪表系统的管道及伴热管道不受本标准的约束。 2 引用标准 GB 4132 绝热材料名词术语 GB 4272 设备及管道保温技术通则 GB 8174 设备及管道保温效果的测试与评价 3 保温设计的基本原则 保温设计应符合减少散热损失、节约能源、满足工艺要求、保持生产能力、提高经济效益、改善工作环境、防止烫伤等基本原则。 3.1具有下列情况之一的设备、管理、管件、阀门等（以下对管道、管件、阀门等统称为管道）必需保温。 3.1.1外表面温度大于323K（50℃）1]以及根据需要要求外表面温度小于或等于323K（50℃）的设备和管道。 注：1）指环境温度为298K(25℃)时的表面温度。
3.1.2介质凝固点高于环境温度的设备和管道。 3.2除防烫伤要求保温的部位外，具有下列情况之一的设备和管道可不保温； 3.2.1要求散热或必需裸露的设备和管道； 3.2.2要求及时发现泄漏的设备和管道上的连接法兰； 3.2.3要求经常监测，防止发生损坏的部位； 3.2.4工艺生产中排气、放空等布需要保温的设备和管道。 3.3表面温度超过333K（60℃）的不保温设备和管道，需要经常维护又无法采用其他措施防止烫伤的部位应在下列范围内设置防烫伤保温； 3.3.1距离地面或工作平台的高度小于2.1m； 3.3.2靠近操作平台距离小于0.75m。 4 保温材料选择 4.1保温材料制品应具有的主要技术性能； 4.1.1平均温度等于或小于623K（350℃）时，导热系数值不得大于0.12W(m·k)〔kcal/(m·h·℃)〕。并有明确的随温度变化的导热系数方程式或图表； 对于松散或可压缩的保温材料及其制品，应提供在使用密度下的导热系数方程式或图表； 4.1.2密度不大于400kg/m2； 4.1.3除软质、半硬质1]及散状材料外，硬质成型制品的抗压强度不应小于0.294Mpa)3kg/cm2)。
管道及设备保温工程技术交底 玻璃棉属于玻璃纤维中的一个类别，是一种人造无机纤维。玻璃棉是将熔融玻璃纤维化，形成棉状的材料，化学成分属玻璃类，是一种无机质纤维 . 具有成型好、体积密度小、热导率彽、保温绝热、吸音性能好、耐腐蚀、化学性能稳定。 离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。 离心玻璃棉管壳专门用于各类管道（包括：冷冻、热水、蒸汽）系统的保温，能在-4℃-454℃的环境温度下正常工作，外露、隐蔽均可。 由于这种材料的管套具有防水、防腐、不发霉、不生虫的特性，因此能有效地阻止冷凝，防止管道冻结，被大量用于民用建筑，供热管道，空调，制冷设备的保温。绝热，节能效果可提高15-30% 在体育馆、车间等大空间内，为了吸声降噪，常常使用以离心玻璃棉为主要吸声材料的吸声体。吸声体可以根据要求制成板状、柱状、锥体或其他异型体。吸声体内部填充离心玻璃棉，表面使用透声面层包裹。由于吸声体有多个表面吸声，吸声效率很高。 在道路隔声屏障中，为了防止噪声反射，需要在面向车辆一侧采取吸声措施，往往也使用离心玻璃棉作为填充材料、面层为穿孔金属板的
屏障板。为了防止玻璃棉在室外吸水受潮，有时会使用PVC或塑料薄膜包裹。 本工程施工图设计及现场设计变更的要求保温材料为： 1.1 采暖供回水干管及立管均保温，管道保温材料为玻璃棉管壳，厚 度为30MM。 1.2 屋面上的循环冷却水管道、生活热水系统供回干管均采用保温， 管道保温的材料为岩棉材料。其中≥DN100管道应采用保温厚度 为40MM材料，DN80---DN40之间的管道应采用保温厚度为35MM 的材料，DN32---DN15之间的管道应采用的保温厚度为30MM. 1.3 生活给水系统的干管及立管均采用防结露措施，管道的保温材料 为橡塑材料，厚度为20MM。热交换器采用硬聚氨脂泡沫塑料保温， 保温厚度见03S401。 1.4 根据甲方要求5、20、21、24、31层公共走道引板顶布局的冷热 水及采暖管道全部采用橡塑材料，厚度为20MM. 2 施工准备 2.1 材料要求： 2.1.1像塑管壳、岩棉管壳、玻璃棉管壳保温材料的性能、规格应符合设计要求，并具有合格证。 一般常用的材料有： 2.1.1.1管壳制品：有岩棉、玻璃棉、橡塑、铝箔玻璃布等。 2.1.1.2其它材料：像塑材料专用胶水、胶带，岩棉及玻璃棉材料的专用铝箔胶带等。
工业设备及管道绝热工程施工及验收规范 GBJ 126-89 施行日期：1990年1月1日 关于发布国家标准《工业设备及管道绝热工程施工及验收规范》的通知 （89）建标字第151号 根据原国家计委计标［1984］10号文的要求，由化学工业部会同有关部门编制的《工业设备及管道绝热工程施工及验收规范》，已经有关部门会审，现批准《工业设备及管道绝热工程施工及验收规范》GBJ 126—89为国家标准，自1990年1月起施行。 本规范由化学工业部管理，具体解释等工作由化学工业部施工技术研究所负责。出版发行由中国计划出版社负责。 中华人民共和国建设部 1989年3月27日 第一章总则 第1.0.1条为了贯彻国家的节能政策，提高绝热工程施工工艺水平，保证施工质量，减少工艺设备、管道及其附件的能量损失，改善劳动条件，提高经济效益，特制订本规范。 第1.0.2条本规范适用于工业设备及管道内介质温度范围为大于等于负196℃、小于等于正850℃的外部绝热工程的施工及验收。 本规范不适用于核动力、航空、航天工业的设备及管道、埋地长输管道的绝热工程和工业炉窑的炉墙隔热工程。 第1.0.3条工业设备及管道绝热工程的施工，必须按设计文件及本规范的规定执行。当需要修改设计、材料代用时，或采用新材料，必须经原设计单位同意。 第1.0.4条工业设备及管道绝热工程的施工，应具备下列条件后，方可开工。 一、设计文件及有关技术文件齐全，施工图纸已经会审； 二、施工组织设计或施工方案业已批准，技术交底和施工人员的技术培训已经完成。 第1.0.5条绝热工程的施工，除应执行本规范外，尚应符合现行国家有关标准、规
范的规定。 第二章材料 第一节质量要求 第2.1.1条绝热层材料的质量，应符合下列规定： 一、绝热层材料应有随温度变化的导热系数方程式或图表。当用于作保温层的绝热材料及其制品,其平均温度小于等于623K（350℃）时、导热系数值不得大于0.12W/（m·K）［0.103kcal/（m·h·℃］；当用于作保冷层的绝热材料及其制品，其平均温度小于30 0K（27℃）时，导热系数值不得大于0.064W/（m·K）［0.055kcal/（m·h·℃）］。 二、用于保温的绝热材料及其制品，其容重不得大于400kg/m3；用于保冷的绝热材料及其制品，其容重不得大于220kg/m3。 三、用于保温的硬质绝热制品，其抗压强度不得小于0.4MPa（4kgf/cm2）；用于保冷的硬质绝热制品，其抗压强度不得小于0.15MPa（1.5kgf/cm2）。 四、绝热材料及其制品应具有耐燃性能、膨胀性能和防潮性能的数据或说明书，并应符合使用要求。 五、绝热材料及其制品的化学性能应稳定，对金属不得有腐蚀作用。当用在奥氏体不锈钢设备或管道上时，其氯离子含量指标应符合图2.1.1的允许范围，也可按下式进行验证： 六、用于充填结构的散装绝热材料，不得混有杂物及尘土。纤维类绝热材料中大于或等于0.5mm的渣球含量应为：矿渣棉小于10%，岩棉小于6%，玻璃棉小于0.4%。直径小于0.3mm的多孔性颗粒类绝热材料，不宜使用。 第2.1.2条防潮层材料的质量，应符合下列规定： 一、必须具有良好的防水、防湿性能。 二、应能耐大气腐蚀及生物侵袭，不得发生虫蛀、霉变等现象。 三、不得对其它材料产生腐蚀或溶解作用。
适用范围 目录 二. 编制依据 三. 施工组织设计及施工准备 四. 主要施工工艺和方法 五. 质量保证措施及要求 六. 质量管理机构 七. 职业安全卫生管理措施及要求 八. 文明施工保证措施
一、适用范围 本方案适用于中电投石家庄供热有限公司2X 168MW高温热水锅炉扩建工程项目，5#锅炉设备、烟道、风道及汽水管道的保温工程。 二、编制依据 1.标准采用 1.1《火力发电厂保温油漆设计规程》DL/T5027-2007 1.2《工业设备及管道绝热工程施工及验收规范》 1.3《工业设备及管道绝热工程质量检验评定标准》 1.4《火力发电厂热力设备和管道保温材料技术条件与方法》 1.5《电力建设施工质量验收及评价规程》DL/T5210.2—2009 2.保温材料的选用： 2.1①14X 2的供、回水取样管道采用硅酸铝纤维绳保温； 2.2其余汽水管道采用岩棉管壳保温； 2.3锅炉烟道及设备采用岩棉板保温材料。 2.4 一、二次热风管道采用岩棉缝毡保温。 3.保温材料的性能： 岩棉、硅酸铝纤维绳保温材料性能表： 4.保护层材料 4.1保护层材料选用 设备金属保护层选用0.5mm厚压型镀锌板，汽水管道保温保护层采用0.5mm厚镀锌板，①14 X 2的供、回水取样管道保护层采用0.5mm厚镀锌板，烟风道的金属保护层采用压型板。 5.保温结构 5.1保温结构由保温层和保护层组成，保温结构的部件设计按《管道及设备保温》选 (98R418) 用。
5.2保温施工技术要求 521管道保温应在管道水压试验合格后进行，保温设备和管道表面应除去锈垢、油污，保持干燥，介质温度为120C以下的设备及管道保温应在刷涂防锈漆后进行。 5.2.2主保温层要求平整、连续、有足够的机械强度，接缝严密，如有间隙或缺陷则以硅酸铝纤维嵌塞，同时保温结构应防火、防水，整齐美观。 5.2.3设备、直管道等无需检修的部位采用固定式保温结构；管道流量测量装置、阀门、法兰、堵板等需拆卸部位采用可拆卸式保温结构。 5.2.4保温厚度》80mm或设备、管道外壁温度高于300E，保温层外包金属保护层时，应分层敷设保温层，每层厚度大致相等，最小为25mm内外层接缝应彼此错开，层间和缝间不得有空穴，如有间隙或缺陷则以硅酸铝纤维嵌塞。 5.2.5安全阀后对空排气管道保温层应采取加固措施。 5.2.6管道阀门、法兰连接处，保温层应留设拆卸螺栓的间隙；蠕胀测点处保温层应留设200mm 的间隙；补偿器和支架附件的管道保温层应留设膨胀间隙；间隙中应塞满软质保温材料。锅炉排污管道阀门后应留设150mn不保温段，以利检查阀门是否泄漏。 5.2.7采用硬质保温制品的保温层应设置伸缩缝，一般设置在支吊架、法兰、加固肋、支撑件或固定环等部位。伸缩缝间距为：高温管道3~4m中低温管道5~7m伸缩缝宽度20~25mm 缝间满塞软质保温材料。分层保温时各层伸缩缝应错开，错缝间距不大于100mm高温管道 的伸缩缝外设置独立的保温结构。遇到焊缝时，应按焊缝宽度在硬质保温制品内壁相应的内部抠槽。 5.3保温结构的支撑设计 5.3.1立式设备和管道、水平夹角 > 45°的斜管和卧式设备的底部，保温层应设有支撑。对有加固肋的烟风管道和设备，可利用加固肋作为支撑件，卧式设备应在水平中心线处设置支撑件。 5.3.2支撑件的位置应避开阀门、法兰等管件，对设备和立管，支撑件应设置在阀门、法兰等管件的上方，其位置不影响螺栓的拆卸。 5.3.3支撑件所选用的材料与介质的温度相适应。 5.3.4介质温度V450E时，支撑件可采用焊接承重环；介质温度》450E时，支撑件可采用 紧箍承重环。当不允许直接焊于设备或管道上时，应采用紧箍承重环。直接焊于不锈钢管上时，应加焊不锈钢垫板。 5.3.5为保证金属保护层外观整齐美观，施工时应根据现场确定适当金属骨架以支撑金属保 护层。 536支撑件的承面宽度应保温层的厚度少10~20mm
word 目录 一.适用范围 二.编制依据 三.施工组织设计及施工准备 四.主要施工工艺和方法 五.质量保证措施及要求 六.质量管理机构 七.职业安全卫生管理措施及要求 八.文明施工保证措施
word 一、适用范围 本方案适用于中电投石家庄供热有限公司2×168MW高温热水锅炉扩建工程项目,5#锅炉设备、烟道、风道及汽水管道的保温工程。 二、编制依据 1.标准采用 1.1《火力发电厂保温油漆设计规程》DL/T5027-2007 1.2《工业设备及管道绝热工程施工及验收规范》 1.3《工业设备及管道绝热工程质量检验评定标准》 1.4《火力发电厂热力设备和管道保温材料技术条件与方法》 1.5《电力建设施工质量验收及评价规程》DL/T5210.2—2009 2.保温材料的选用： 2.1Φ14×2 的供、回水取样管道采用硅酸铝纤维绳保温； 2.2其余汽水管道采用岩棉管壳保温； 2.3 锅炉烟道及设备采用岩棉板保温材料。 2.4一、二次热风管道采用岩棉缝毡保温。 3．保温材料的性能： 4.保护层材料 4.1保护层材料选用 设备金属保护层选用0.5mm厚压型镀锌板，汽水管道保温保护层采用0.5mm厚镀锌板，Φ14×2的供、回水取样管道保护层采用0.5mm厚镀锌板，烟风道的金属保护层采用压型板。 5.保温结构 5.1保温结构由保温层和保护层组成，保温结构的部件设计按《管道及设备保温》（98R418）选用。 5.2保温施工技术要求 5.2.1管道保温应在管道水压试验合格后进行，保温设备和管道表面应除去锈垢、油污，保持干燥，介质温度为120℃以下的设备及管道保温应在刷涂防锈漆后进行。 5.2.2主保温层要求平整、连续、有足够的机械强度，接缝严密，如有间隙或缺陷则以硅酸铝纤维嵌塞，同时保温结构应防火、防水，整齐美观。 5.2.3设备、直管道等无需检修的部位采用固定式保温结构；管道流量测量装置、阀门、法兰、堵板等需拆卸部位采用可拆卸式保温结构。 5.2.4保温厚度≥80mm或设备、管道外壁温度高于300℃，保温层外包金属保护层时，应分层敷设保温层，每层厚度大致相等，最小为25mm，内外层接缝应彼此错开，层间和缝间不得有空穴，如有间隙或缺陷则以硅酸铝纤维嵌塞。 5.2.5安全阀后对空排气管道保温层应采取加固措施。
设备管道保温规范 一、具有下列情况之一者的设备和管道（含管子、管件、阀门等）必须保温。 1)、外表面温度大于50℃； 2)、表面温度不大于50℃，但工艺需要保温的管道； 3)、介质凝固点或冰点高于环境温度的管道 二、具有下列情况之一的设备或管道可不保温： 1)、要求散热或必须裸露的管道； 2)、要求及时发现泄漏的管道法兰； 3)、内部有绝热，耐磨衬里的管道； 4)、须经常监视或测量以防止发生损坏的部位； 5)、工艺生产中的排气、放空等不需要保温的管道。 三、防烫伤保温 表面温度超过60℃但工艺要求不保温设备或管道，需要经常维护又无法采用其它措施防止烫伤的部位，应在下列范围内设置防烫伤保温： 1)、距地面或操作平台面高以内； 2)、距操作面小于。 四、具有下列情况之一的管道必须保冷： 1)、需减少冷介质在生产或输送过程中的温升或气化的管道； 2)、需减少冷介质在生产或输送过程中的冷量损失的管道； 3)、需防止在环境温度下，表面凝露的管道 五、保温前具备的条件
1）、管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。2）、建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成稳检合格后，土建才能最后封闭，严禁颠倒工序施工。 3）、保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。 （一）、保温层材料的选择 1、保温工程所用材料及其制品，必须具备产品质量证明书或出厂合格证，其规格、性能必须符合设计要求。 2、保温材料的选择应根据管道介质温度、管道材质及所处环境选择。 3、选择不同材质的保温材料，保温厚度应符合设计规范的要求。 表格 1

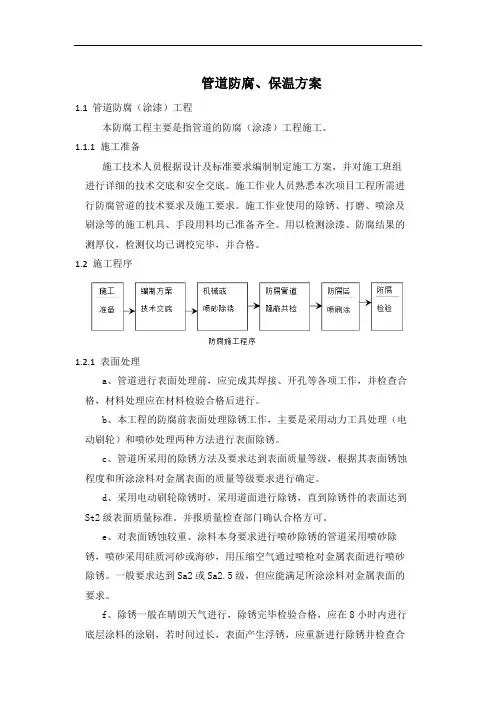

化工厂设备、管道保温 施 工 方 案 安徽防腐工程总公司 2012年2月18日
目录 1. 编制依据 (1) 2. 施工准备 (1) 3. 材料采购及供应 (2) 4. 主要施工工艺 (3) 5. 成品保护 (8) 6. 季节性施工措施 (9) 7. 安全管理控制体系 (10) 8. 文明施工措施 (13) 9. 环境保护措施 (14)
保温施工方案 一、编制依据 1.《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.《工业设备及管道绝热工程质量检验评定标准》GB50185-93 3.《设备管道保温规程》HG25042-91 4.《工业设备及管道绝热工程设计规范》GB50264-97 5.《设备和管道保温技术通则》GB/T4272-92 6.《设备和管道保温设计导则》GB/T8175-87 7.《钢容器防腐和保温工程施工及验收规范》SY/T4059-93 8. 工业设备及管道绝热工程施工及验收规范GBJ126-89 9. 设备及管道保温效果的测试与评价GB8174-87 10.《建筑工程施工安全技术规范》 二、施工准备 1. 技术准备 1.1针对管道、设备保温工程，施工应具有完整、齐全的施工图纸和设计文件。 1.2备齐设计单位明确提出的技术规范要求和标准。 1.3项目经理部及公司对施工图纸进行自审、专业审核和综合会审，并及时对所提出的问题给予解决，结合工程实际情况提出施工方案，并进行技术交底。 1.4防腐保温施工所采用的材料应具有材质证明及合格证明以及检验资料，对有怀疑者要复验。 1.5准备齐全各种施工记录，应将自检记录、气象记录、施工日志与施工同步完成。
一、具有下列情况之一者的设备和管道（含管子、管件、阀门等）必须保温。 1)、外表面温度大于50℃； 2)、表面温度不大于50℃，但工艺需要保温的管道； 3)、介质凝固点或冰点高于环境温度的管道 二、具有下列情况之一的设备或管道可不保温： 1)、要求散热或必须裸露的管道； 2)、要求及时发现泄漏的管道法兰； 3)、内部有绝热，耐磨衬里的管道； 4)、须经常监视或测量以防止发生损坏的部位； 5)、工艺生产中的排气、放空等不需要保温的管道。 三、防烫伤保温 表面温度超过60℃但工艺要求不保温设备或管道，需要经常维护又无法采用其它措施防止烫伤的部位，应在下列范围内设置防烫伤保温： 1)、距地面或操作平台面高以内； 2)、距操作面小于。 四、具有下列情况之一的管道必须保冷： 1)、需减少冷介质在生产或输送过程中的温升或气化的管道； 2)、需减少冷介质在生产或输送过程中的冷量损失的管道； 3)、需防止在环境温度下，表面凝露的管道 五、保温前具备的条件 1）、管道及设备的保温应在防腐及水压试验合格后方可进行，如需先做保
温层，应将管道的接口及焊缝处留出，待水压试验合格后再将接口处保温。2）、建筑物的吊顶及管井内需要做保温的管道，必须在防腐试压合格，保温完成稳检合格后，土建才能最后封闭，严禁颠倒工序施工。 3）、保温前必须将地沟管井内的杂物清理干净，施工过程遗留的杂物，应随时清理，确保地沟畅通。 （一）、保温层材料的选择 1、保温工程所用材料及其制品，必须具备产品质量证明书或出厂合格证，其规格、性能必须符合设计要求。 2、保温材料的选择应根据管道介质温度、管道材质及所处环境选择。 3、选择不同材质的保温材料，保温厚度应符合设计规范的要求。 表格 1
