法兰尺寸（平焊法兰PN10Kg）
1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：
4分管：4/8英寸：DN15；
6分管：6/8英寸：DN20；
1寸管：1英寸：DN25；
寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；
两寸管：2英寸：DN50；
三寸管：3英寸：DN80（很多地方也标为DN75）；
四寸管：4英寸：DN100；
2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm
我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。
别外据在现场的实践经验：
a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
3、DN 、De、Dg的区别
DN Nominal diameter
De external diameter
Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了
a、各种管子的不同标注方法：
1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；
3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；
4、塑料管材，管径宜按产品标准的方法表示；
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
b、DN 、De、Dg的关系：
De量的是管道外壁的直径
DN是De减一半管壁的厚度得的数
Dg一般没人用
1管径应以mm为单位。
2管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）。
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）
塑料管在工程图上的标示
公制标示 ( metric dimension size )
以DN表示
一般称为“公称尺寸”，它不是管外径、也不是管内径。是外径与内径的平均值，我们称平均内径。
例如：外径63mm的塑料管之公制标示 ( mm dimension size ) DN50
ISO公制标示 ( ISO metric dimension size )
以Da表示 PVC管，ABS管之管外径
以De表示 PP管，PE管之管外径
例如：外径63mm的塑料管之公制标示 ( mm dimension size )
Da63 对PVC管，ABS管而言
2009年9月21日
中国JB标准法兰尺寸 凸面整体铸钢管法兰(JB/T79.1-94) 图 1 凸面整体铸钢管法兰 PN1.6MPa mm 公称通径 DN 连接尺寸 密封面 尺寸 法兰厚 度C 法兰颈 法兰外径D系列 1/系列2 螺栓孔中心 圆直径K 螺栓孔直径L系 列1/系列2 双头螺柱 d f Nmax Smax R 数 量n 螺纹Th.系列1/ 系列2 15 95 65 14 4 M12 45 2 14 39 12 4 20 105 75 14 4 M12 55 2 14 44 12 4 25 115 85 14 4 M12 65 2 14 49 12 4 32 140/135 100 18 4 M16 78 2 16 56 12 4 40 150/145 110 18 4 M16 85 3 16 64 12 4 50 165/160 125 18 4 M16 100 3 16 74 12 5 65 185/180 145 18 4 M16 120 3 18 95 15 5 80 200/195 160 18 8 M16 135 3 20 110 15 5 100 220/215 180 18 8 M16 155 3 20 130 15 5
PN2.5MPa mm PN4.0MPa mm
注：系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。 2.凹凸面整体铸钢管法兰(JB/T79.2-94)
图 2 凹凸面整体铸钢管法兰 mm PN4.0MPa mm 公称通径DN 连接尺寸密封面尺寸 法兰 厚度 C 法兰颈 法兰外径D系 列1/系列2 螺栓孔中 心圆直径 K 螺栓孔直径L 系列1/系列 2 双头螺柱 d X系列 1/系列 2 Y系列 1/ 系 列2 f f1 f2 Nmax Smax R 数 量 n 螺纹Th.系 列1/系列2 15 95 65 14 4 M12 45 39 40 2 4 16 39 12 4 20 105 75 14 4 M12 55 50 51 2 4 16 44 12 5 25 115 85 14 4 M12 65 57 58 2 4 16 49 12 5 32 140/135 100 18 4 M16 78 65 66 2 4 18 62 15 5 40 150/145 110 18 4 M16 85 75 76 3 4 18 70 15 5 50 165/160 125 18 4 M16 100 87 88 3 4 20 80 15 5 65 185/180 145 18 8 M16 120 109 110 3 4 22 101 18 6 80 200/195 160 18 8 M16 135 120 121 3 4 22 116 18 6 100 235/230 190 23 8 M20 160 149 150 3 4.5 24 140 20 6 125 270 220 26/25 8 M24 188 175 176 3 4.5 28 169 22 8 150 300 250 26/25 8 M24/M22 218 203 204 3 4.5 30 198 24 8 (175) 350 295 30 12 M27 258 233 234 3 4.5 34 231 28 10
.. 常用国标法兰规格尺寸表 GB9119，2—88 GB9119，2—88 in 公称通径10kg=1.0MPa 公称通径 16kg=1.6MPa 法兰 外径 螺栓孔 距 螺栓直 径 螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔 3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 3/4 DN20 105 75 14 4 16 DN20 105 75 14 4 1 DN25 115 85 14 4 16 DN25 115 85 14 4 11/4DN32 140 100 18 4 18 DN32 140 100 18 4 11/2DN40 150 110 18 4 18 DN40 150 110 18 4 2 DN50 165 125 18 4 20 DN50 165 125 18 4 21/2DN65 185 145 18 4 20 DN65 185 145 18 4 3 DN80 200 160 18 8 20 DN80 200 160 18 8 31/2DN100 220 180 18 8 22 DN100 220 180 18 8 4 DN12 5 250 210 18 8 22 DN125 250 210 18 8 5 DN150 285 240 22 8 24 DN150 285 240 22 8 6 DN200 340 295 22 8 24 DN200 340 295 22 8 8 DN250 395 350 22 12 26 DN250 405 355 26 12 10 DN300 445 400 22 12 28 DN300 460 410 26 12 12 DN350 505 460 22 16 30 DN350 520 470 26 16 14 DN400 565 515 26 16 32 DN400 580 525 30 16 16 DN450 615 565 26 20 35 DN450 640 585 30 20 18 DN500 670 620 26 20 38 DN500 715 650 33 20 20 DN600 780 725 26 20 42 DN600 840 770 36 20 24 JIS标准JIS标准 in 公称通径10kg=1.0MPa 公称通径 16kg=1.6MPa 法兰 外径 螺栓孔 距 螺栓直 径 螺栓孔数法兰厚度法兰外径螺栓孔距螺栓直径螺栓孔 3/8 DN10 DN10 1/2 DN15 DN15 3/4 DN20 DN20 1 DN25 DN25 11/4DN32 DN32 11/2DN40 140 105 19 4 16 DN40 140 105 19 4 2 DN50 155 120 19 4 16 DN50 155 120 19 8 21/2DN65 175 140 19 4 18 DN65 175 140 19 8 3 DN80 185 150 19 8 18 DN80 200 , 160 22 8 31/2DN90 195 160 19 8 18 DN90 210 170 22 8 4 DN100 210 175 19 8 18 DN100 225 185 22 8

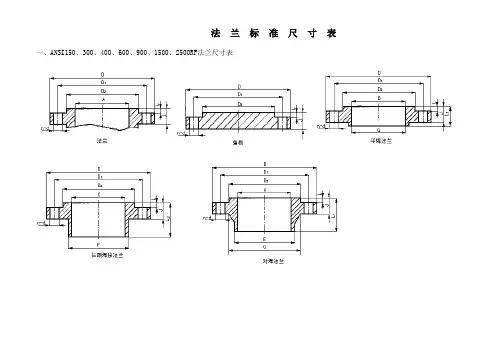

法兰标准尺寸表 三、JIS 10K、16K、20K、30K、40K、63K、RF、FF 法兰尺寸表 表14 JIS 10K、RF、FF mm 公称通径外径螺栓孔中 心圆直径 连接凸出 部分直径 内径法兰厚度 连接部分 凸出高度 螺栓孔数 量与直径 螺栓直径 DN D D1D2D3t* f n-d M 20 100 75 58 19 14 18 1 4-15 12 25 125 90 70 25 14 18 1 4-19 16 40 140 105 85 38 16 20 2 4-19 16 50 155 120 100 51 16 20 2 4-19 16 65 175 140 120 61 18 22 2 4-19 16 80 185 150 130 76 18 22 2 8-19 16 100 210 175 155 102 18 24 2 8-19 16 125 250 210 185 125 20 24 2 8-23 20 150 280 240 215 152 22 26 2 8-23 20 200 330 290 265 204 22 26 2 8-23 20 250 400 355 325 254 24 30 2 12-25 22 300 415 400 375 305 24 32 3 16-25 22 表15 JIS 16K、RF、FF mm 公称通径外径螺栓孔中 心圆直径 连接凸出 部分直径 内径法兰厚度 连接部分 凸出高度 螺栓孔数 量与直径 螺栓直径 DN D D1D2D3t* f n-d M 20 100 75 58 19 14 18 1 4-15 12 25 125 60 70 25 14 18 1 4-19 16 40 140 105 85 38 16 20 2 4-19 16

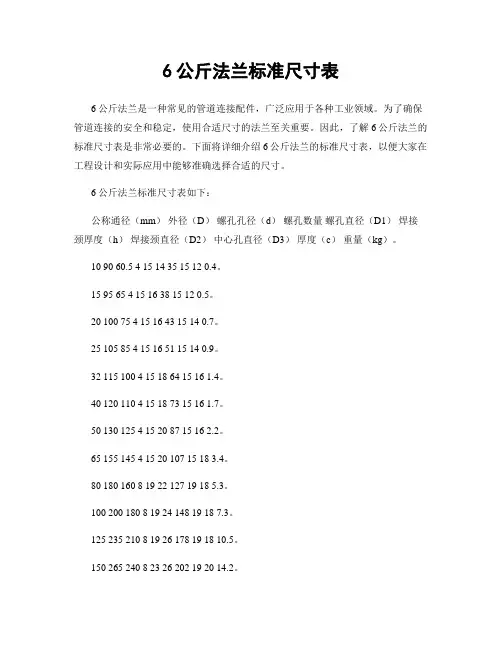

| 来访地图| 收藏本站各种标准法兰尺寸对照 公称通径 PN16（GB 4216.4-84) PN10 (GB 4216.4 - 84) PN6(GB 4216.3 - 84) 外圆孔距螺栓孔数外圆孔距螺栓孔数外圆孔距螺栓孔数 15 - - - - 95 65 M12 4 - - - - 20 - - - - 105 75 M12 4 - - - - 25 - - - - 115 85 M12 4 - - - - 32 - - - - 140 100 M16 4 - - - - 40 150 110 M16 4 150 110 M16 4 130 100 M12 4 50 165 125 M16 4 165 125 M16 4 140 110 M12 4 65 185 145 M16 4 185 145 M16 4 160 130 M12 4 80 200 160 M16 8 200 160 M16 8 190 150 M16 4 100 220 180 M16 8 220 180 M16 8 210 170 M16 4 125 250 210 M16 8 250 210 M16 8 240 200 M16 8 150 285 240 M20 8 285 240 M20 8 265 225 M16 8 200 340 295 M20 12 340 295 M20 8 320 280 M16 8 250 405 355 M24 12 395 350 M20 12 375 335 M16 12 300 460 410 M24 12 445 400 M20 12 440 395 M20 12 350 520 460 M24 16 505 460 M20 16 490 445 M20 12 400 580 525 M27 16 565 515 M24 16 540 495 M20 16 DIN PN10 \ JIS 10K \ANSI 150LBS 法兰尺寸对照表 尺寸1/2"3/4"1"11/4"11/2"2"21/2"3"4"5"6"8"10"12" 承插口径DIN2025324050637590110140160225250315 ANSI21.326.733.442.248.360.37388.9114.3141.3168.3219.1273.1323.9 JIS2226323848607689114140165216267318 螺孔距DIN657585100110125145160180210240295350400 ANSI6070798998121140152191215.9241298362432 JIS7075900100105120140150175210240290355400 1
国标标准法兰尺寸对照表
国标标准法兰尺寸对照表，法兰尺寸表PN1.6MPa的尺寸 口径DN 外 圆 孔 距 凸 出 面 直 径 凸 出 面 高 度 法 兰 厚 度 螺 孔 直 径 螺 栓 50 160 125 100 3 16 18 4-M 16 65 180 145 120 3 18 18 4-M 16 80 195 160 135 3 20 18 8-M 16 100 215 180 155 3 20 18 8-M 16 125 245 210 185 3 22 18 8-M 16 150 280 240 210 3 24 23 8-M 20
900 112 105 998 5 54 41 28- M36 1000 125 5 117 111 5 5 6 48 28- M42 PN2.5MPa的尺寸 口径DN A B C E H D 螺 栓
50 160 125 100 3 20 18 4-M 16 65 180 145 120 3 22 18 8-M 16 80 195 160 135 3 22 18 8-M 16 100 230 190 160 3 24 23 8-M 20 125 270 220 188 3 28 25 8-M 22 150 300 250 218 3 30 25 8-M 22 200 360 310 278 3 34 25 12-M22 250 425 370 332 3 36 30 12-M27 300 485 430 390 4 40 30 12-M27 350 550 490 448 4 44 34 16-M30

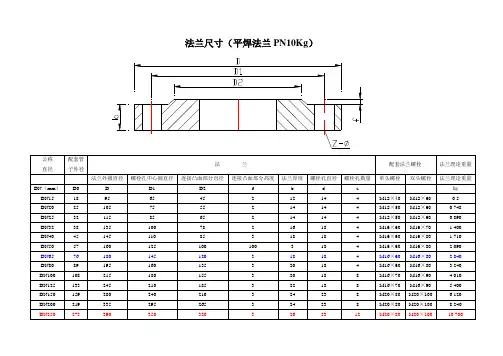

法兰尺寸（平焊法兰PN10Kg） 公称直径配套管 子外径 法兰配套法兰螺栓法兰理论重量法兰外圆直径螺栓孔中心圆直径连接凸面部分直径连接凸面部分高度法兰厚度螺栓孔直径螺栓孔数量单头螺栓双头螺栓法兰理论重量 DN（mm）D0D D1D2f b d z㎏DN1518956545212144M12×40M12×600.5 DN20251057555214144M12×50M12×600.748 DN25321158565214144M12×50M12×600.890 DN323813510078216184M16×60M16×70 1.400 DN404514511085318184M16×60M16×80 1.710 DN5057160125100318184M16×60M16×80 2.090 DN6576180145120318184M16×60M16×80 2.840 DN8089195160135320184M16×60M16×80 3.240 DN100108215180155320188M16×70M16×90 4.010 DN125133245210185322188M16×70M16×90 5.400 DN150159280240210324238M20×80M20×100 6.120 DN200219335295265324238M20×80M20×1008.240 DN2502733903503203262312M20×80M20×10010.700
DN3003264404003664282312M20×80M20×10012.900 DN3503776004604284282316M20×80M20×10015.900 DN4004265655154824302516M22×90M22×11021.800 DN4504786155655324302520M22×90M20×11024.400 DN5005296706205854322520M22×90M22×12027.700 DN6006307807256855363020M27×110M27×13039.400 DN700720895840800536302465.000 DN8008201010950905538342477.000 DN900920111010501005542342886.000 DN100010201220116011155443428106.000 DN120012201450138013255484132155.000 DN140014201675159015255544836221.000 DN160016201915182017505625440335.000 DN180018202115202019505665444399.000 DN200020202325223021605725446505.000
常用法兰规格尺寸表(国标、美标、日标) GB9119，2—88 GB9119，2—88 in 公称通径 10kg=1.0MPa 公称通径 16kg=1.6MPa 法兰外径 螺栓孔距 螺栓直径 螺栓孔数 法兰厚度 法兰外径 螺栓孔距 螺栓直径 螺栓 孔数 法兰厚度 3/8 DN10 50 60 14 4 14 DN10 90 60 14 4 14 ㎡㎏ 1/2 DN15 59 65 14 4 14 DN15 95 65 14 4 14 3/4 DN20 105 75 14 4 16 DN20 105 75 14 4 16 1 DN25 115 85 14 4 16 DN2 5 115 85 14 4 1 6 11 /4 DN32 140 100 18 4 18 DN32 140 100 18 4 18 11 /2 DN40 150 110 18 4 18 DN40 150 110 18 4 18 2 DN50 165 125 18 4 20 DN50 165 125 18 4 20 21/2 DN65 185 145 18 4 20 DN65 185 145 18 4 20 3 DN80 200 160 18 8 20 DN80 200 160 18 8 20 31/2 DN100 220 180 18 8 22 DN100 220 180 18 8 22 4 DN125 250 210 18 8 22 DN125 250 210 18 8 22 5 DN150 285 240 22 8 24 DN150 285 240 22 8 24 6 DN200 340 295 22 8 24 DN200 340 295 22 8 26 8 DN250 395 350 22 12 26 DN250 405 355 26 12 29 10 DN300 445 400 22 12 28 DN300 460 410 26 12 32 12 DN350 505 460 22 16 30 DN350 520 470 26 16 35 14 DN400 565 515 26 16 32 DN400 580 525 30 16 38 16 DN450 615 565 26 20 35 DN450 640 585 30 20 42 18 DN500 670 620 26 20 38 DN500 715 650 33 20 46 20 DN600 780 725 26 20 42 DN600 840 770 36 20 52 24 JIS 标准 JIS 标准 JIS 标准 in 公称通径 10kg=1.0MPa 公称通 径 16kg=1.6MPa 公称通径 20kg=2.0MPa 法兰外径 螺栓孔距 螺栓直径 螺栓孔数 法兰厚度 法兰外径 螺栓孔距 螺栓直径 螺栓 孔数 法兰厚度 法兰外径 螺栓孔距 螺栓直径 螺 栓孔 数 法兰厚度 3/8 DN10 DN10 DN10 1/2 DN15 DN15 DN15 3/4 DN20 DN20 DN20 1 DN25 DN25 DN25 11 /4 DN32 DN32 DN32 11/2 DN40 140 105 19 4 16 DN40 140 105 19 4 16 DN40 140 105 19 4 18 2 DN50 155 120 19 4 16 DN50 155 120 19 8 16 DN50 155 120 19 8 18 21 /2 DN65 175 140 19 4 18 DN65 175 140 19 8 18 DN65 175 140 19 8 20 3 DN80 185 150 19 8 18 DN80 200 , 160 22 8 20 DN80 200 160 23 8 22 31/2 DN90 195 160 19 8 18 DN90 210 170 22 8 20 DN90 210 170 23 8 24
