仪表板设计指南
目录
1 简要说明 (5)
1.1仪表板知识简要说明 (5)
1.2仪表板的分类 (5)
1.3仪表板的加工工艺简介 (6)
1.4仪表板零件构成图 (11)
1.5仪表板的开发流程介绍 (12)
2 设计构想（思想、理念） (15)
2.1设计思路 (15)
2.2拔模方向确定 (15)
2.3厚度的定义 (15)
2.4目标市场特殊要求 (16)
2.5仪表板总成安装方式的选择 (16)
2.6售后服务便利性的分析 (17)
2.7间隙面差的初步定义 (18)
2.8其他标识的设计要求 (21)
3 仪表板的典型截面分析 (22)
3.1典型截面简介 (22)
3.2固定点的分布 (22)
3.3仪表的视野校核及仪表罩边界条件的确认 (23)
3.4仪表板和前风挡的配合截面 (25)
3.5前除霜风口的布置 (25)
3.6前除霜风管的布置 (29)
3.7侧除霜风口的布置 (32)
3.8侧除霜风管的布置 (34)
3.9空调出风口的布置 (34)
3.10空调出风管的布置 (37)
3.11扬声器面罩的布置 (43)
3.12仪表板和A柱护板的布置 (44)
3.13 烟灰缸的布置 (44)
3.14 手套箱的布置 (45)
3.15 无缝气囊（PAB）的布置 (47)
3.16 杯托的布置 (48)
3.17 驾驶员腿部空间的布置 (49)
3.18 中间面板的布置 (50)
3.19 换挡手柄的布置 (51)
3.20 手刹手柄的布置 (52)
3.21 副仪表板扶手的布置 (53)
3.22 搪塑仪表板特殊的布置要求 (54)
3.23组合开关护罩的布置 (55)
4 仪表板三维数据的设计 (55)
4.1 材料的详细说明 (55)
4.2 加强筋的分布 (56)
4.3 圆角半径的分析 (56)
4.4 整体强度的分析 (56)
4.5 装配的注意事项 (56)
4.6 模具周期的分析 (56)
5 造型与工程的关系 (56)
5.1 工程对造型的要求 (56)
5.2 造型配合工程的设计分析 (56)
6 专利 (57)
6.1 仪表板已经被申请过专利的结构及典型断面介绍 (57)
6.2 设计避免 (57)
7 法规 (57)
7.1头部碰撞与内部突出物校核 (57)
7.2 内部突出物的分析 (64)
7.3 膝盖碰撞的分析 (67)
8 成本 (71)
8.1 减少成本的一般措施 (71)
9 重量 (72)
9.1 S系列仪表板的重量对比表 (72)
10 一般注意事项 (73)
10.1 重要特征描述 (73)
10.2 其他要求（比如生产程序的要求等） (73)
11 图纸模式 (73)
11.1 尺寸公差 (73)
11.2 技术要求 (73)
12 仪表板常用的标准简介 (73)
12.1 仪表板采用的材料标准代号 (73)
12.2 仪表板产品标准代号 (73)
12.3 仪表板系统所涉及到的国标代号 (73)
12.4 仪表板系统所涉及到的欧标、美标 (73)
12.5 国标、欧标、美标的设计参数对比 (74)
13 附录 (74)
13.1 CHECKLIST； (74)
13.2 举例说明检具方案的设计 (74)
1 简要说明
1.1仪表板知识简要说明
仪表板是汽车中非常独特的部件，集安全性、功能性、舒适性与装饰性于一身。除了要求有良好的刚性及吸能性，人们对其手感、皮纹、色泽、色调的要求也愈来愈高。
仪表板因其得天独厚的空间位置，使愈来愈多的操作功能分布于其中，除反映车辆行驶基本状态外，对风口、音响、空调、灯光等控制也给予行车更多的安全和驾驶乐趣。因此，在汽车中，仪表板是非常独特的集安全性、功能性、舒适性与装饰性于一身的部件。首先，它需要有一定的刚性以支撑其所附的零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。随着人们对车的理解愈来愈超出其功能，对仪表板的手感、皮纹、色泽、色调也逐渐成为评判整车层级的重要标准。
仪表板通常包含仪表板本体（壳体）、仪表、空调控制系统、风道/风管、出风口、操作面板、开关、音响控制系统、除霜风口、除雾风口、手套箱、左盖板、装饰板等零件。大部分仪表板还包含：储物盒、驾驶员侧手套箱、扬声器等饰件和时钟、金属加强件、烟灰盒、点烟器、杯托等功能性零件；部分中高档汽车设计有卫星导航系统、手机对讲系统、温度传感系统，USB-SD卡接口等高端产品。
仪表板简称IP（Instrument panel）,是汽车内饰的重要组成部分。
1.2仪表板的分类
仪表板按安全性可分为无气囊仪表板和带气囊仪表板。随着人们对安全性的重视，客户对带PAB、KAB(膝部气囊)仪表板需求加大，主机厂也将此作为卖点之一。气囊打开在保护乘客的同时，也可能伤害乘客，尤其是儿童。因此，现在设计仪表板气囊已开始加装气囊屏蔽开关。为气囊的正常开启，在气囊上方多设计有气囊盖板，在其打开时释放气囊。但其与仪表板匹配处存在可视装接线，影响整车美观。为此，近年愈来愈多车型的仪表板设计为无缝气囊仪表板。既能保证气囊正常开启，又无可视装接线。
仪表板按舒适性可分为硬塑仪表板、软质仪表板。仪表板本体以注塑工艺制成的为硬塑仪表板，因其工艺简单、投资低等优势而被广泛应用，尤其是中低档车。软塑仪表板是在注塑骨架外吸附并粘结或在注塑时复合表皮，使其外观有皮质感，同时在骨架和表皮之间填充
聚氨酯泡沫，吸塑表皮的背面也可以直接附带一层泡沫，这样既提高触感又增加吸收能量的能力。目前表皮主要有真空热成形表皮和搪塑表皮。前者是传统的仿真皮工艺制成；后者在近年因其花纹均匀、无内应力、设计宽容度高等特点被广泛应用，并得到客户高度认可，已经成为中高档车主导。
按驾驶方向仪表板可分为方向盘左置仪表板和右置仪表板。
1.3仪表板的加工工艺简介
仪表板生产的主要工艺：
针对不同仪表板，涉及的工艺及流程也有较大差异，可粗略归纳为以下几种：
1、硬塑仪表板：注塑（仪表板本体等零件）→ 焊接（主要零件）→ 装配（相关零件）；
2、半硬塑仪表板：注塑（仪表板骨架）→ 吸塑（表皮与骨架）→ 切割（孔及边）→ 装配（相关零件）；
3、软质仪表板: 注塑骨架→真空成形(阴模吸塑表皮)/搪塑（表皮）→ 发泡（泡沫层）→ 切割（边、孔等）→ 焊接（主要零件，如需要）→ 装配（相关零件）
具体涉及的主要工艺如下：
1）注塑工艺
将干燥后的塑料粒子在注塑机中通过螺杆剪切和料桶加热熔融后注入模具中冷却成形，是仪表板制造应用最广泛的加工工艺，用来制造硬塑仪表板本体、吸塑和软质仪表板的骨架及其它大部分相关零件。硬塑仪表板材料多使用PP，仪表板骨架的材料主要有PC/ABS、PP、PPO（PPE）等改型材料。其它零件则根据作用、结构和表观要求的不同另选择ABS、PVC、PC、PA等材料。注塑工艺在四、五十年代迅速兴起后，得到了大力发展，经过在设备、模具上的不断增加、改造、选装不同用途的设备，使注塑工艺形成多种分工艺，比如气辅注塑、嵌件注塑、双色注塑等。
①气辅注塑是气体辅助注塑的简称，发明于八十年代初，推广于九十年代，是将熔融塑料粒子注入模具的同时注入一定量的惰性气体，并通过气路、结构的设计和工艺控制使零件的特定区域形成中空结构的注塑工艺。中空结构的形成增强了零件的机械性能的同时减少了零件壁厚，改善零件外观，降低了材料成本和成形周期。因此该工艺不仅在汽车制造业得
以应用，在家电制造业得到长足的发展，主要应用于结构件，尤其是有外观要求的结构件。近年用水代替惰性气体的研究与应用也取得了一定成果；
②嵌件注塑在家电业较普及，在仪表板生产中各电器开关的制造均采用该工艺。它是将需嵌于注塑件的金属零件在注塑前置于模具内，注塑后熔融的塑料将其部分包覆成为零件；
③双色注塑：在双色注塑机上，在同一生产周期内向专门的注塑模内同时/先后注射不同颜色/种类的原料，使产品具有不同的外观/性能，但因其在设备和模具的巨大投资而逐渐被二次注塑取代。二次注塑就是注塑零件为嵌件的嵌件注塑，主要应用于机械性能和外观要求较高的零件，材料选择是该工艺的关键。
2）真空热成形工艺
该工艺将表皮片材加热到玻璃点软化温度，在密闭的型腔内加注气体使其得到一定拉伸，进而以真空吸附于有温控模具冷却并得到产品。主要用于仪表板表皮和外观要求高的零件生产，材料主要为PVC/ABS。因环保的要求，八十年代开始新材料的研发，近年TPO和TPU 有一定的应用。
①阳模吸塑成型工艺
将表面带有花纹的片材进行加热，当表皮达到拉伸成型温度要求时，上升阳模，使加热表皮与阳模形成直空腔，开启阳模真空抽吸系统，使表皮紧贴于阳模表面，冷却后脱模，制得定型的表皮，成型表皮即可转入下道发泡成型工序。
阳模吸附成型工艺的优点：模具投资小，寿命长,生产效率高,设备投资只有搪塑设备的1/3－1/4。
缺点：表皮花纹易损失。表面花纹是预制的，花纹损失随着表皮的拉伸度增大而增大。当拉伸较大时，细皮纹就会使皮纹消失，粗皮纹会淡化形成明显的视觉差，影响美观。外观设计局限。由于阳模真空成型的工艺特征，决定了阳模吸塑加工对产品阴阳角尺寸的局限性，一般R角都设计在R1.5以上，给产品外观设计带来了局限。
②阴模吸塑成型工艺
阴模吸塑成型技术是阳模真空吸塑与搪塑技术的有机结合，它是一种模热成型技术。热
法规和设计规范要求 一：需要检查副仪表板本体和内部功能件，副仪表板本体和内部功能件满足人机工程要求,包括手部空间,头部空间,脚膝空间等。 参考布置要求： 1.操纵件尽可能布置在人手易于触摸区域 2.乘客头部和脚,膝部有足够的运动空间. 二副仪表板内部突出物符合国标关于轿车内部凸出物的要求 三扶手（Armrest） "参考布置要求：尽可能布置在人手易于触摸区域四：副仪表板总成定位安装和拆卸考虑副仪表板总成安装及拆卸的合理性和可行性。 五：副仪表板总成的零件分割：考虑副仪表板总成的制造工艺性, 以及总价. 六：副仪表板总成的A表面考虑各个零件之间的定义的合理性 八：副仪表板总成的刚度副仪表板总成的刚度需满足相关的要求 九：副仪表板总成的固有频率副仪表板总成的固有频率需大于等于25Hz 十：副仪表板总成能承受的静态载荷副仪表板总成能承受的静态载荷需满足。 十一：副仪表板子系统的固有频率副仪表板子系统的固有频率需大于等于45Hz。 十二：烟灰缸最小开口面积及容积 1、前烟灰缸（主烟灰缸）：长方形宽度100毫米，圆形直径80毫米，开口面积5000平方毫米，容积200立方厘米
2、后烟灰缸（辅助烟灰缸）：长方形宽度75毫米，圆形直径50毫米，开口面积2000平方毫米，容积80立方厘米 3、烟灰缸刚度烟灰缸在完全打开状态下，盖板中点受力11N，烟灰缸Y向的变形最大5mm, Z向的变形最大3mm 4、关于倒烟灰要求烟灰缸缸体可以在车内不使用任何工具从烟灰缸中取出，取出时手不碰到灭烟处，并倾斜小于10度 5、杯托尺寸驾驶员使用的杯托可以放入直径90毫米到110毫米的容器，设计目标值为90毫米，放入深度为75到100毫米，设计目标为80毫米。日本车要求可放入直径52.5毫米，放入深度为104毫米。 6、杯托刚度在完全打开状态下，杯托盖板中点Y向受力11N的杯托最大Y 向变形.5mm, 盖板中点Z向受力22N的杯托最大Z向变形6mm 7、硬币的尺寸"需要3种中国硬币，尺寸如下： 1元直径25毫米厚度1.8毫米 5角直径20.5毫米厚度1.6毫米 1角直径19毫米厚度1.8毫米" 8、CD盒参考CD尺寸: 125X132X11 1、空调出风口尺寸仪表板必须提供最少4个空调出风口，有效面积要求在SDS Detail25014中定义，最大和最小出风口面积不能超过10％。有效面积是指在叶片平行于气流方向时，未被出风口零件（叶片，关闭阀门，运动连接件…）阻挡的面积。 9、空调出风口布置出风口的布置和吹风方向的规定 10.变速杆与上面板间隙最小为4至6毫米
中国石化工程建设公司 目次 1 总则 2 机组P&ID功能及控制与联锁的审核 3 操作员接口 4 通信接口 5 设计文件的主要内容 6 根据合同的规定确认下述内容 7 项目计划进度表 8 联络通信 1 总则 1.1 目的 为指导仪表专业设计人员组织成套机组仪表设计条件会的工作，特编制本作业指导书。 1.2 范围 适用于本公司承担的石化装置、辅助设施、公用系统中机组控制系统及随机仪表设计条件会议的工作。 1.3 仪表专业设计人员对会议讨论与确认的事项整理出内容齐全的会议纪要；经买卖双方签字后作为合同的一部分。 2 机组P&ID功能及控制与联锁的审核 机组P&ID功能及控制与联锁的审核内容如下： 1）蒸汽透平测量和控制； 2）压缩机测量和控制； 3）公用物料及能量的测量和控制；
4）开停车程序； 5）紧急停车系统。 3 操作员接口 需确认的操作员接口条件如下： 1）现场仪表及现场仪表盘； 2）机组带专用仪表及机柜； 3）操作控制辅助操作台； 4）DCS操作站。 4 通信接口 需确认的通信接口条件如下： 1）机组仪表及控制系统与DCS通信（RS-232C、RS-485）； 2）机组仪表及控制系统与DCS通信（硬件连接）。 5 设计文件的主要内容 需确认的主要设计文件如下： 1）P&ID图； 2）仪表索引表； 3）仪表规格书； 4）仪表回路图； 5）仪表回路接线图； 6）仪表外部连接系统图； 7）控制系统硬件规格书； 8）控制系统应用软件规格书； 9）控制系统硬件配置图； 10）控制系统组态文件； 11）紧急停车及联锁系统之逻辑图； 12）紧急停车及联锁系统编程文件。
仪表板因其得天独厚的空间位置，因此越来越多的操作功能分布于其上，除反映车辆行驶基本状态的仪表外，对风口、音响、空调、灯光等的控制也给予行车以更多的安全和乐趣。因此，在汽车中，仪表板是集安全性、功能性、舒适性与装饰性于一身的部件。首先，它需要有一定的刚性以支撑其零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。 仪表板生产的主要工艺 针对不同仪表板，涉及的工艺及流程也有较大差异，可粗略归纳为以下几种： 1. 硬塑仪表板：注塑（仪表板本体等零件）→焊接（主要零件，如需要）→装配（相关零件）； 2. 半硬泡仪表板：注塑/压制（仪表板骨架）→吸塑（表皮与骨架）→切割（孔及边）→装配（相关零件）； 3. 半硬泡仪表板：注塑（仪表板骨架等零件）→真空成型/搪塑（表皮）→发泡（泡沫层）→切割（边、孔等）→焊接（主要零件，如需要）→装配（相关零件）。 具体工艺 注塑工艺 是将干燥后塑料粒子在注塑机中通过螺杆剪切和料桶加热熔融后注入模具中冷却成型的工艺，也是仪表板制造中应用最广泛的加工工艺，用来制造硬塑仪表板本体、吸塑和软质仪表板的骨架及其它大部分相关零件。硬塑仪表板材料多使用PP，仪表板骨架的材料主要有PC/ABS、PP、SMA、PPO（PPE）等的改性材料。其它零件则根据作用、结构和表观要求的不同，可选择上述材料以及ABS、PVC、PC、PA等材料。注塑工艺在上世纪四、五十年代迅速兴起后，得到了大力发展。经过在设备、模具上的不断增加、改造、选装不同用途的设备，注塑工艺形成了多种分工艺：如气辅注塑、顺序阀注塑、复合注塑、嵌件注塑、双色注塑、二次注塑等。 气辅注塑：是气体辅助注塑的简称，发明于八十年代初，推广于九十年代，将熔融塑料粒子注入模具的同时注入一定量的惰性气体，并通过气路、结构的设计和工艺控制使零件的特定区域形成中空结构的注塑工艺。中空结构的形成在增强了零件的机械性能的同时，减小了零件壁厚以改善零件外观，降低了材料成本和成型周期。因此该工艺不仅在汽车制造业得以应用，在家电制造业也得到了长足的发展，主要应用于结构件，尤其是有外观要求的结构件。近年用水代替惰性气体的研究与应用也取得了一定成果。 顺序阀注塑：在九十年代由附有热流道模具的注塑演化而来，是通过与设备连锁的阀门，控制模具热流道中不同浇口的开闭，从而控制料流的注塑工艺。该工艺适用于薄壁长流程的产品，降低对设备锁模力的要求，优化表面质量，缩短成型周期。 复合注塑（laminate injection molding）：在注塑模的动模一侧放置与模具形状吻合或无形状的片材后注塑成型，使产品具有两层结构的同时有模具赋予的形状。其优点是减少了加工工序，产品表观质量好，零件间粘结力强。因其有形状片材在与模具配合时需精密控制，而无形状的平面片材需到达零件拉伸要求，因此该工艺在仪表板制造中应用范围很小，而在门内饰板和装饰板/条有一定的应用。 嵌件注塑：在家电业中较为普及，在仪表板生产中各电器开关的制造均采用该工艺。它是将需嵌于注塑件的金属零件在注塑前置于模具内，注塑后熔融的塑料将其部分包覆，成为一个零件。 双色注塑：在双色注塑机上，在同一生产周期内向专门的注塑模内同时或先后注射不同颜色、种类的原料，使产品具有不同的外观、性能，以满足相应的要求。但因双色注塑在设备和模具中的巨大投资而逐渐被二次注塑所取代。简单来说二次注塑就是注塑零件为嵌件，主要应用于机械性能和外观要求都较高的零件。材料的选择是该工艺的关键。
出风口的结构设计 目录 1. 出风口的总布置要求 (3) 1.1 概述 (3) 1.2 出风口对气流方向的控制 (3) 1.2.1 出风口对气流的纵向调节: (4) 1.2.1.1 输入条件 (4) 1.2.1.2 向上吹风角度 (4) 1.2.1.3 向下吹风角度 (5) 1.2.1.4 Nominal 位置 (5) 1.2.1.5 通用体系中的纵向吹风要求 (5) 1.2.2 出风口对气流的横向调节 (6) 1.2.2.1 输入条件 (6) 1.2.2.2 横向调节要求 (6) 1.2.2.3 宽车的特殊性要求 (7) 1.2.3 出风角度分析与实际情况相悖的情况。 (7) 1.2.3.1 窄口造成的吹风角度异常 (7) 1.2.3.2 柯恩达效应 (8) 1.3 风量要求 (8) 1.3.1.1 有效出风面积的定义 (8) 1.3.1.2 极限位置下的有效出风面积要求 (9) 2 运动机构设计 (10) 2.1 概述 (10) 2.2 铰链四杆机构的设计 (10) 2.2.1 压力角与传动角 (11) 2.2.2 死点 (11) 2.2.3 四铰链机构的布置 (12) 2.3 摆动导杆机构的设计 (16) 2.3.1 摆动导杆机构的布置 (17) 2.3.2 制造死点 (17) 2.4 齿轮机构的设计 (18) 2.4.1 圆柱直齿轮机构的初步设计 (18) 2.4.2 模数的选择 (19) 2.4.3 柔性结构 (19) 2.5 双风门控制机构 (19) 2.5.1 双风门机构的基本形态 (20) 2.5.2 双风门控制机构的设计 (20) 2.6 拨轮转轴与风门转轴呈角度时的机构设计 (22)
仪表安装、检修作业指导书 1目的 为了使工业自动化仪表检修、维修和安装施工的各工序过程得到有效控制，以保证工程质量完全符合设计和规范要求。 2适用范围 适用于石油化工、电力等自动化仪表安装、检修、维修工程。 3 工作程序 3.1 施工准备 3.1.1 技术准备 a）按要求及时参加图纸会审； b）会审后，编写施工方案、施工技术措施、质量保证措施、安 全保证措施，质量控制点, 并报有关人员、部门审批； c）依据施工文件及有关标准和规范，向施工班组进行技术交底， 做好 记录； d）提出材料计划表，报主管经理批准，若建设单位供料，还应 由建设单位有关部门和人员审批。 3.1.2 机具、材料准备 a）根据施工方案及施工技术措施准备施工用机具及材料； b）根据材料计划表领取工程用料，并做好检验，填写有关检验报告；
c）对到货仪表设备进行验收，做好标识，并填写有关验收报告、 记录等。 3.2 工程施工过程 3.2. 仪表安装检修过程流程图 施工组织设计；组织机构建立；人力分配；图纸会审；设计交底； 施工准备；技术、安全、质量交底；机具设备准备；材料检验；相关 项目报验；仪表单校、金属结构及管线预制；办理各种相关作业票；仪表支架、槽架、底座安装；仪表盘、柜、操作台、箱安装；仪表阀门、套管等打压试验；一次元件安装；仪表管线及设备安装；仪表电缆敷设及绝缘、导通测试；仪表防爆部件安装、布线、接线；仪表管线打压、吹扫、脱脂；仪表联调；投用保镖；封相关工作票；资料整理；工程交接。 3.3.1 仪表设备、材料现场验收、办理相关施工工作票。 3.3.2 仪表单台调校: 仪表在安装和使用前，应在室内进行检查、校准和试验，仪表试验的电源电压应稳定，交流电源及60V以上的直流电源电压波动不超过士10% 60V以下的直流电源电压波动不应超过士5%；仪表用气源压力应稳定。仪表校准和试验用的标准仪器仪表基本误差的绝对值不宜超过被校仪表基本误差绝对值的1 /3 ；单台仪表校准点应在仪表全量程范围内均匀选取，一般不应少于五点。 3.3.3 仪表盘、箱、柜、操作台及盘装仪表安装：仪表盘、柜、操作台的型钢底座的尺寸，应与盘、柜操作台相符，其直线度允许偏差为1mm/m当型钢底座大于 5nfl寸，全长允许偏差为5mm安装固定不应采用焊接方式。单独盘、柜、操作台垂直度允许偏差为1。5mm/r水平允许偏差为1mm/m成排的仪表盘、柜、操作台安装同一系列规格，相 临、柜、台的顶部高度允许偏差为2mm相临两正面的平面度允许偏差为1mm两相临盘、柜、操作台之间的接缝间隙不大于2mm仪表箱、保温箱、保护箱垂直度允许偏差为3mm水平度允许偏差为3mm仪表盘、柜、台、箱在搬运和安装过程中，
仪表板：汽车仪表板材料及制造工艺 随着汽车在安全及环保性方面的发展，人们对汽车饰件在安全性及环保性方面的要求也越来越高；随着仪表板外形设计美观的要求，越来越多的仪表板采用无缝气囊门的外观设计，因此对汽车仪表板来说，一个好的仪表板不仅要有设计新颖美观的外形，舒适的手感，而且还需具有优良的老化性能及与乘客的良好相容性(优良的散发特性)。 由于PVC材料具有良好的手感和花纹成型性且材料成本低等优点，因此目前PVC搪塑仍是使用最广的仪表板表皮加工工艺，PVC粉料占据了搪塑成型工艺的绝大部分市场。由于PVC材料的玻璃化温度较高，材料在低温环境下发脆，易造成无缝气囊仪表板在低温状态爆破时，气囊区域PVC表皮碎裂而飞出，对乘客产生安全隐患，PVC在抗老化性、增塑剂迁移等方面也存在问题，因此出于安全及环保原因，目前各主机、饰件及材料生产厂商相继开发出了PVC的替代材料及工艺。 由此可见，随着环保要求的不断提高，与环境相容性较差的材料将逐渐被替代。今后，仪表板表皮材料将在以下性能上不断改进：优良的安全性能，低温性能；优良的老化性能，抗UV性能；易于循环使用；减小成雾性；材料无害性、与环境及人的相容性。 根据仪表板表皮性能这些发展要求，世界各主机、饰件及材料生产厂商不断开发出新的材料及成型工艺以满足表皮性能的发展要求，以下将对仪表板饰面表皮的一些性能优异的新材料及其成型工艺进行介绍。 搪塑成型工艺 搪塑工艺是当前一项成熟并使用广泛的成型工艺，其加工成型工艺简单，是
目前应用最广的工艺。目前搪塑模可采用的皮纹也越来越广，如缝纫线(Stitch Line)，主要的环保新材料有热塑性聚烯烃(TPO)、热塑性聚氨酯(TPU)粉料。 1.热塑性聚氨酯TPU 热塑性聚氨酯TPU结合了橡胶的物理机械性能，具有优良热塑性及工艺加工性。其优点有：是一种环保型的材料，可回收循环使用；具有优良的物理机械性能、可使用较薄的表皮厚度；良好的耐化学性、耐老化性、抗摩损性；TPU搪塑料无须添加增塑剂，其具有良好的气味及散发特性；优良的低温性能，在低温状态下保持着优良的弹性，玻璃化温度为-50℃。 TPU搪塑粉料分二种，一种为芳香族聚氨酯，另一种为脂肪族聚氨酯。芳香族聚氨酯由芳香族异氰酸脂MDI及聚醚组成，脂肪族聚氨酯由脂肪族异氰酸脂如HDI、IPDI和聚酯或丙烯酸聚醚组成。由于芳香族异氰酸脂存在不饱和键，易产生变黄及粉化现象，因此早期使用的芳香族TPU搪塑表皮表面需喷上涂层，以防止表皮变黄。目前开发的TPU搪塑粉料一般都是脂肪族体系，脂肪族聚氨酯具有优良的抗紫外线、耐光性，因此无须对表皮表面进行喷涂处理，但脂肪族TPU一般的加工性能及高成本却影响了TPU材料的推广。由于脂肪族TPU优良的耐光性及舒适的手感，其在中高端的产品上应有较好的应用前景。 2.热塑性聚烯烃TPO TPO搪塑粉料是一种新型的聚烯烃材料，目前只有少量应用，如Inteva公司。主要存在以下缺点待解决：表皮耐刮擦性差，脱模时易产生明显脱模痕而造成大量报废；耐油性差；脱模较困难，对仪表板外形设计局限性较大；成型温度范围较窄。 真空成型工艺
仪表板本体设计流程规范 编制 校对 审核 版本 日期
目录 1仪表板简介 (2) 1.1 简介 (2) 1.2 仪表板的分类 (2) 1.3 仪表板加工工艺 (3) 1.4 仪表板组成 (7) 2仪表板设计要求 (8) 2.1仪表板设计基本要求 (8) 2.2仪表板具备特点 (8) 3仪表板设计流程简介 (9) 4仪表板设计 (9) 4.1 标杆车分析 (9) 4.2 总布置定义 (11) 4.3 效果图阶段 (12) 4.3.1输入条件 (12) 4.3.2造型输出文件 (13) 4.3.3初版间隙面差表 (13) 4.3.4效果图可行性分析 (15) 4.3.5 CAS面可行性分析 (15) 4.4 断面设计 (16) 4.5 油泥模型阶段 (18) 4.6 方案设计阶段 (19) 4.6.1仪表板本体类型 (19) 4.6.2仪表板基本参数定义 (20) 4.6.3周边边界 (21)
4.6.4仪表板固定点布置 (22) 4.6.5仪表板定位点布置 (23) 4.6.6仪表板出风口布置 (24) 4.6.7仪表板前除霜风口位置布置 (27) 4.6.8侧除霜风口布置 (28) 4.7 型面阶段 (30) 4.8 结构设计阶段 (31) 4.9 工艺分析阶段 (32) 5CAE强度和刚度模态分析 (33) 5.1仪表板强度分析 (33) 5.2仪表板系统刚度模态分析 (34) 6装车验证 (35) 7工程图纸设计 (36) 8数据和文件发布 (36) 9后期跟踪反馈 (37) 10总成试验要求 (37) 11引用标准 (43) 12结束语 (44)
一、工程概况 热电厂新建工程2*480t/h锅炉设备设有锅炉本体、烟风系统、主汽、抽汽、凝结水、循环水、加热器疏水、汽机油、汽机发电机本体、除氧给水、电动给水泵本体、压缩空气、工业水等热工检测控制系统。本工程仪表包括：压力/差压变送器、热阻、热偶温度仪表、执行机构、分析仪表、压力/差压开关、压力表、料位、机械量测量仪表和集散控制系统部分等。仪表及集散控制系统由锅炉、汽机厂家，北京和利时工控公司和其它单位成套供货。 二、编制目的： 为了保证国家有关计量量值的正确传递，试验过程的受控，检测方法的规范化；针对试验人员特编制该套作业指导书，以此实现试验结果的有效性、准确性和正确性；为机组正常、安全运行打下基础。 三、编制依据： 1、《自动化仪表工程施工及验收规范》GB50093—2002 2、《自动化仪表质量检验及评定标准》GB1309 3、《电力建设施工及验收技术规范》热工自动化篇 DL/T5190.5—2004 4、《火电施工质量检验及评定标准》(热工仪表及控制装置篇)1996年版 5、《火电发电厂热工自动化试验室设计标准》DL5004-91 6、工程中设计院所提供仪表专业图纸、设计技术文件 7、工程所选用仪表的技术说明书、所随技术资料及对应检定规程。 四、试验应具备的条件及要求： 1试验用的标准仪表和仪器应具备有效的检定合格证书，其基本误差的绝对值不应超过被校仪表基本误差绝对值的1/3，当被校仪表准确度等级高于0.5级时按0.5级选择标准器；现场试验人员应具 有国家计量部门颁发的计量试验资格证书。 2仪表的检查校准和试验应在室内进行，现场试验室应具备下列条件：室内清洁、安静、光线充足、无振动、无对仪表及线路的电磁干扰；室内温度应保持在20±5℃，相对湿度不大于85%RH；仪表 试验的电源应稳定220VAC、48VDC电源波动不应超过±10%，24VDC电源波动不应超过±5%；气源 应清洁、干燥、露点至少比最低环境温度低10℃，气源压力波动不应超过额定值的±10%。 33、仪表及装置在试验前应作检查并达到下列要求：外观完整无损、附件齐全、表内零件无脱落和 损坏、铭牌清楚、封印完好、型号和材质应符合设计规定；检验用的连接线路、管路正确可靠；电 气绝缘符合国家标准、国家计量规程或仪表安装使用说明书的规定。 五、安全生产要点: 1、合理利用安全三宝,本着“安全第一, 预防为主”的原则,精心施工. 2、所有用电设备必须加漏电保护器,以防触电. 3、在仪器仪表搬运过程中应小心谨慎,以免造成不必要的损坏. 4、严格按照仪表校验程序进行作业,并有人监护以免发生人身伤害和设备损坏事故. 5、试验所产生的废弃物要严格按照国家有关规定分类妥善处理，以免对环境造成污染。

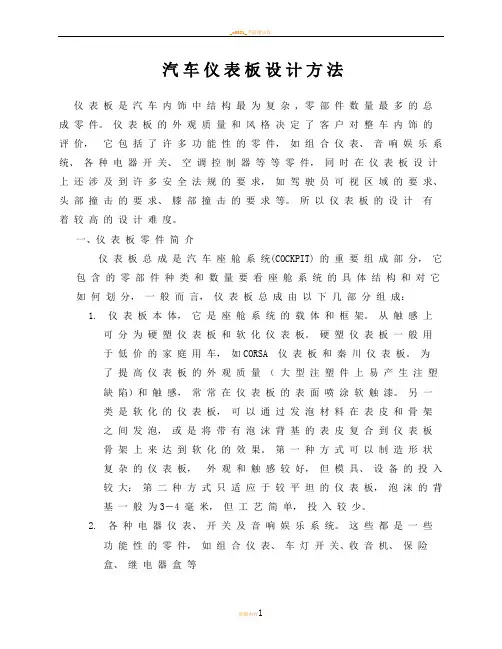

汽车仪表板设计方法 仪表板是汽车内饰中结构最为复杂, 零部件数量最多的总成零件。仪表板的外观质量和风格决定了客户对整车内饰的评价，它包括了许多功能性的 零件，如组合仪表、音响娱乐系统、各种电器开关、空调控制器等等零件，同时在仪表板设计上还涉及到许多安全法规的要求，如驾驶员可视区域的要 求、头部撞击的要求、膝部撞击的要求等。所以仪表板的设计有着较高的设计难度。 1、仪表板零件简介 仪表板总成是汽车座舱系统(COCKPIT) 的重要组成部分，它包含的零部件种类和数量要看座舱系统的具体结构和对它如何划分，一般而 言，仪表板总成由以下几部分组成： 1.仪表板本体，它是座舱系统的载体和 框架。从触感上可分为硬塑仪表板和软化仪 表板。硬塑仪表板一般用于低价的家庭用车， 如CORSA 仪表板和秦川仪表板。为了提高 仪表板的外观质量（大型注塑件上易产生注 塑缺陷）和触感，常常在仪表板的表面喷涂软 触漆。另一类是软化的仪表板，可以通过发泡 材料在表皮和骨架之间发泡，或是将带有泡 沫背基的表皮复合到仪表板骨架上来达到软 化的效果。第一种方式可以制造形状复杂的 仪表板，外观和触感较好，但模具、设备的投 入较大；第二种方式只适应于较平坦的仪表
板，泡沫的背基一般为3－4 毫米，但工艺简 单，投入较少。 2.各种电器仪表、开关及音响娱乐系统。 这些都是一些功能性的零件，如组合仪表、车灯开关、收音机、保险盒、继电器盒等 3.通风系统，主要由空调机、空调控制 器、各种风道和出风口组成，提供汽车除霜除雾功能及车内环境温度控制。 4.副驾驶侧安全气囊，它是现代汽车必 备的安全设备，通常气囊系统由气体发生器、气袋、安装金属框架、气囊导向框架和气囊盖板组成。现流行没有气囊盖板的气囊，它是用激光切割仪表板的背面，POLO 和AUDI A6 的仪表板就是无缝气囊。 5.手套箱和各种储物盒 6.各种各样的装饰面板 7.金属加强粱，加强粱承受了座舱系统 各个零件的载荷，包括气囊发射的动载荷及转向管柱、方向盘、收音机、组合仪表、手套 箱等的静载荷。所以COCKPIT 都有强大的加强粱。 8.各种各样的电子线束. 以上8 部分零件再加上方向盘和转向结构，就是一个完整的COCKPIT 系统了。COCKPIT 可以在仪表板生产厂家进行预装配，然后以模块的形式安装到整车上，可以减少整车厂装配线的长度，提高效率，降低成本，是目前国际上流行的生产方式。
1.1 附件1：ace与GBT19011-2008标准主要差异性分析 Q/JT 江苏金坛汽车工业有限公司企业标准 Q/JTT00.0XX—2017 仪表板设计规范简介 2017-04-30发布2017-05-10实施
前言 本标准依据GB/T 1.1-2009给出的规则起草。 本标准由江苏金坛汽车工业有限公司产品中心提出。 本标准由江苏金坛汽车工业有限公司产品中心技术开发三部归口。本标准由江苏金坛汽车工业有限公司产品中心技术开发四部起草。本标准主要起草人： 本标准于2017年4月首次发布；

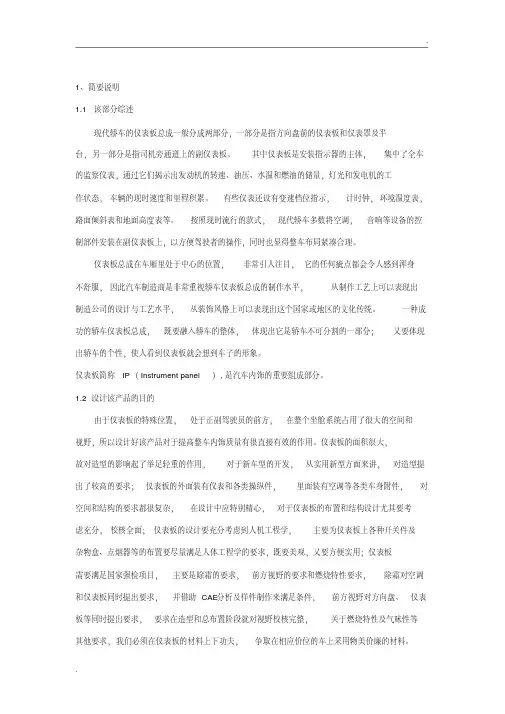

仪表板设计规范简介 一、简要说明 1.1 简述现代轿车的仪表板总成一般分成两部分，一部分是指方向盘前的仪表板和仪表罩及平台，另一部分是指司机旁通道上的副仪表板。其中仪表板是安装指示器的主体，集中了全车的监察仪表，通过它们揭示出发动机的转速、油压、水温和燃油的储量，灯光和发电机的工作状态，车辆的现时速度和里程积累。有些仪表还设有变速档位指示，计时钟，环境温度表，路面倾斜表和地面高度表等。按照现时流行的款式，现代轿车多数将空调，音响等设备的控制部件安装在副仪表板上，以方便驾驶者的操作，同时也显得整车布局紧凑合理。 仪表板总成在车厢里处于中心的位置，非常引人注目，它的任何疵点都会令人感到浑身不舒服，因此汽车制造商是非常重视轿车仪表板总成的制作水平，从制作工艺上可以表现出制造公司的设计与工艺水平，从装饰风格上可以表现出这个国家或地区的文化传统。一种成功的轿车仪表板总成，既要融入轿车的整体，体现出它是轿车不可分割的一部分；又要体现出轿车的个性，使人看到仪表板就会想到车子的形象。 仪表板简称IP（Instrument panel）,是汽车内饰的重要组成部分。 1.2 设计该产品的目的 由于仪表板的特殊位置，处于正副驾驶员的前方，在整个坐舱系统占用了很大的空间和视野，所以设计好该产品对于提高整车内饰质量有很直接有效的作用。仪表板的面积很大，故对造型的影响起了举足轻重的作用，对于新车型的开发，从实用新型方面来讲，对造型提出了较高的要求；仪表板的外面装有仪表和各类操纵件，里面装有空调等各类车身附件，对空间和结构的要求都很复杂，在设计中应特别精心，对于仪表板的布置和结构设计尤其要考虑充分，校核全面；仪表板的设计要充分考虑到人机工程学，主要为仪表板上各种开关件及杂物盒、点烟器等的布置要尽量满足人体工程学的要求，既要美观，又要方便实用；仪表板需要满足国家强检项目，主要是除霜的要求，前方视野的要求和燃烧特性要求，除霜对空调和仪表板同时提出要求，并借助CAE分析及样件制作来满足条件，前方视野对方向盘、仪表板等同时提出要求，要求在造型和总布置阶段就对视野校核完整，关于燃烧特性及气味性等其他要求，我们必须在仪表板的材料上下功夫，争取在相应价位的车上采用物美价廉的材料。总之，一款较好的仪表板可以使人无论从感观还是使用上对整车的满意度提高许多。 1.3 适用范围 该设计规范适用于金坛汽车所有仪表板总成，包括注塑仪表板、吸塑仪表板、搪塑仪表板及麻纤维仪表板。
汽车仪表板设计简介 一、造型 仪表板是全车控制与现实的集中部位，仪表板的造型重点是对驾驶员操作区域的设计。现代轿车设计中，绝大多数的操纵开关都是供驾驶员专用的，所以，仪表板造型首先以驾驶员为之对仪表的可视性和对各种操作件的操作方便性为依据。在视觉效果上，仪表板位于市内视觉集中的部位，其形体队成员也有很强的视觉吸引力，应强调其造型的表现效果。 1.仪表板的布置 在不至仪表板是要根据相关标准来选用和确定所有仪表、显示器和主要操纵控制间的位置，此外还要从结构空间进行人机工程验证，其中包括视野性、手、脚活动范围、肘部空间、手伸及界面、按钮区布局等诸多方面。同时，在形体设计时，还要注意仪表板面的反光效果，既要提高仪表的可见度，又要通过表罩的漫反射方法减少炫光，还要防止仪表板上的高光点在风窗玻璃的内表面形成反射影像，以免干扰驾驶员的视觉。必须对仪表板的表面进行消光或亚光处理，已获得舒适安全的驾驶感觉。 仪表板上安装的仪表和各种器件大都来自不同的厂商，涉及时要保证个不同厂商器件的颜色、质感、纹理的统一，还要注意仪表表面、指针、屏显、数字、警示灯、刻度盘等的形体、颜色及灯光效果的统一，这些在方案设计初期都要处理妥当，为后期的细化和局部设计做好准备。 2.仪表板的造型分类 仪表板的器件按其功能一般划分为驾驶操控区、乘用功能区、保安区等几个部分 A区：驾驶员和副驾驶员共用的区域 B区：驾驶员座位操作区 C区：唯有驾驶员操作区 D区;A、B、C区以外的区域 现代汽车的仪表板造型概念以趋于多元化，通过不同的仪表指示区、中置控制区、按键功能区的划分和形体的连接可以组合成多种形式。按照仪表板的大的体面关系和结构分块形式基本可以分为以下几种类型：
一、适用范围 该作业指导书适用于仪表盘的安装，主要包括底座的制作安装，盘的搬运与开箱、主盘上仪表的安装与接线、盘内配线等。 二、编制依据 1、煤炭工业部济南设计研究院设计的电气施工图纸； 2、中华人民共和国能源部颁发的《电力建设施工及验收技术规范》（热工仪表及控制装置篇）SDJ279-90； 3、水力电力部颁发的《火电施工质量检验及评定标准》（热工仪表及控制装置篇）； 4、国家颁布的相关规范、标准。 三、主要施工机具 1、台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、扳手、钢锯、克丝钳、电工刀、螺丝刀等。 2、测试器具：钢板尺、钢卷尺、拐尺、水平尺、线坠、细钢丝或小粉线等。 四、主要辅料：膨胀螺丝、异径管、电缆挂牌、尼龙扎带。 五、施工作业必须具备的条件 1、必须通电； 2、相应的地基基础必须完工； 3、参与施工的人员必须熟悉图纸； 4、盘及附属物必须到货，且无缺件。 六、施工工艺 1
1、施工流程 安装位置检查→底座制作→底座安装→搬运与开箱→立盘→盘内接线→盘上仪表固定→显示仪表接线。 2、施工工艺 2.1安装的位置 2.1.1仪表盘应安装在光线充足，操作和维修方便的地方。 2.12仪表盘不宜安装在振动、潮湿、易受机械损伤、高温、温度变化剧烈和有腐蚀性气体的地方。 2.2底座制作 2.2.1仪表盘的底座应按设计图纸并结合其实际尺寸下料制作。型钢规格如设计未确定，可选用∠50×5~∠80×8的角钢或6#~10#的槽钢，槽钢可以立放，亦可以平放。在控制室内一般采用平放的方式； 2.2.2成排布置的盘底应包括设计指明的备用盘宽度。装有边盘时应考虑边盘的宽度。底座制成巨型，过长时中间可增加拉条； 2.2.3操作前，型钢应进行调直、调平。先用目测，将不平处调直，再用线绳检查，线绳与槽钢面不贴近的地方不应超过长度的1/1000，最大不超过5mm； 2.2.4制作时，严禁用气割下料。底座应在平台上进行制作，用铁水平，铁角尺找平、找正后用电焊点上，反复找正后，当水平误差不大于0.15%时，对角误差不大于3mm时，长度和宽度比实际尺寸不大于5mm时，将底座焊好； 2.2.5底座搬运时，应防止强烈碰撞而造成变形。 2
仪表板设计指南 编制： 审核： 批准：
1. 适用范围 本设计指南适用于注塑仪表板、吸塑仪表板、搪塑仪表板。 2．简要说明 2.1 简介 仪表板是汽车中非常独特的部件，集安全性、功能性、舒适性与装饰性于一身。除了要求有良好的刚性及吸能性，人们对其手感、皮纹、色泽、色调的要求也愈来愈高。 仪表板因其得天独厚的空间位置，使愈来愈多的操作功能分布于其中，除反映车辆行驶基本状态外，对风口、音响、空调、灯光等控制也给予行车更多的安全和驾驶乐趣。因此，在汽车中，仪表板是非常独特的集安全性、功能性、舒适性与装饰性于一身的部件。首先，它需要有一定的刚性以支撑其所附的零件在高速和振动的状态下保证正常工作；同时又需要有较好的吸能性使其在发生意外时减少外力对正、副驾驶员的冲击。随着人们对车的理解愈来愈超出其功能，对仪表板的手感、皮纹、色泽、色调也逐渐成为评判整车层级的重要标准。 仪表板通常包含仪表板本体（壳体）、仪表、空调控制系统、风道/风管、出风口、操作面板、开关、音响控制系统、除霜风口、除雾风口、手套箱、左盖板、装饰板等零件。大部分仪表板还包含：储物盒、驾驶员侧手套箱、扬声器等饰件和时钟、金属加强件、烟灰盒、点烟器、杯托等功能性零件；部分中高档汽车设计有卫星导航系统、手机对讲系统、温度传感系统，USB-SD卡接口等高端产品。 仪表板简称IP（Instrument panel）,是汽车内饰的重要组成部分。 2.2 仪表板的分类 仪表板按安全性可分为无气囊仪表板和副气囊仪表板。随着人们对安全性的重视，客户对带PAB仪表板需求加大，主机厂也将此作为卖点之一。但是气囊打开在保护乘客的同时，也可能伤害乘客，尤其是儿童。因此，现在设计仪表板气囊已开始加装PAB屏蔽开关。为气囊的正常开启，在气囊上方多设计有气囊盖板，在其打开时释放气囊。但其与仪表板匹配处存在可视装接线，影响整车美观。为此，近年愈来愈多车型的仪表板设计为无缝气囊仪表板。既能保证气囊正常开启，又无可视装接线。
商密×级▲ 仪表板总成开发规范 2006-03-10发布200×-××-××实施长安汽车(集团)有限责任公司发布
—200× 前言 本规范按照长安汽车（集团）有限责任公司技术规范的标准格式的规定进行编写。 本规范由长安汽车（集团）有限责任公司提出。 本规范由长安汽车（集团）有限责任公司科技委管理。 本规范起草单位：长安汽车工程研究院 本规范主要起草人：苏忠、王晓、苏童 本规范批准人： （五号宋体）Ⅰ —200×
引言 汽车的自主开发是中国汽车业健康发展的必经之路。也是长安车的生存之本。在汽车内外饰开发设计中，仪表板总成设计是最难的，它代表着内外饰件自主开发设计的水平和标准。在此，特编写此规范——《仪表板总成设计规范》，希望将自己多年来对仪表板设计的理解及经验与大家共同分享，更希望对对那些刚刚接触到仪表板开发的人员和对长安公司的自主开发有一些帮助。本规范尚有许多不足之处，希望大家能给予指正。
—200× 仪表板总成开发规范 1 范围 本规范规定了汽车仪表板总成在开发设计过程中应遵守一些要求和标准，规定了仪表板总成开发的一般过程、材料的选择、结构及生产工艺等。 本规范适用于注塑成型为主、搪塑、吸塑软化生产工艺的M1、N1类车辆。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB 4094-1999 汽车操纵件、指示器及信号装置的标志 GB 11552-1999 轿车内部凸出物 GB 11555-1994 汽车风窗玻璃除霜系统的性能要求及试验方 GB 11556-1994 汽车风窗玻璃除霜系统的性能要求及试验方法 GB 11562-1994 汽车驾驶员前方视野要求及测量方法 CM VR A01-01 车辆识别代号（VIN）管理规则 QC/T 29089-92 汽车软化仪表板表皮 GB8410 汽车内饰材料燃烧特性试验方法 GBT1040 塑料拉伸试验方法 HG 2-167 塑料撕裂强度试验方法 GB7141 塑料热空气老化试验方法（热老化箱法）通则 GB 9344 塑料氙灯光源曝露试验方法 GB 2410 透明塑料透光率和雾度试验方法 CM VR A01-01 车辆识别代号（VIN）管理规则 GB/T 15585-1995 热塑性塑料成型收缩率的测定 GB1634.1-2004 塑料变形温度的测定（通用试验方法） GB/T1843-1996 塑料悬臂梁冲击试验方法 GB9342-1988 塑料弯曲性能试验方法 QC/T15-1992 塑料洛氏硬度试验方法
