液压挖掘机液压系统介绍
newmaker
按照挖掘机工作装置和各个机构的传动
要求，把各种液压元件用管路有机地连
接起来的组合体，称为挖掘机的液压系统。其功能是，以油液为工作介质，利用液压泵将发动机的机械能转变为液压能并进行传送，然后通过液压缸和液压马达等将液压能转返为机械能，实现挖掘机的各种动作。
基本要求
液压挖掘机的动作复杂，凡要机构经常启动、制动、换向、负载变化大，冲击和振动频繁，而且野外作业，温度和地理位置变化大，因此根据挖掘机的工作特点和环境特点，液压系统应满足如下要求：
1）要保证挖掘机动臂、斗杆和铲斗可以各自单独动作，也可以互相配合实现复合动作。2）工作装置的动作和转台的回转既能单独进行，又能作复合动作，以提高挖掘机的生产率。3）履带式挖掘机的左、右履带分别驱动，使挖掘机行走方便、转向灵活，并且可就地转向，以提高挖掘机的灵活性。
4）保证挖掘机的一切动作可逆，且无级变速。
5）保证挖掘机工作安全可靠，且各执行元件（液压缸、液压马达等）有良好的过载保护；回转机构和行走装置有可靠的制动和限速；防止动臂因自重而快带下降和整机超速溜坡。
为此，液压系统应做到：
1）有高的传动效率，以充分发挥发动机的动力性和燃料使用经济性。
2）液压系统和液压元件在负载变化大、急剧的振动冲击作用下，具有足够的可靠性。
3）调协轻便耐振的冷却器，减少系统总发热量，使主机持续工作时液压油温不超过80度，或温升不超过45度。
4）由于挖掘机作业现场尘土多，液压油容易被污染，因此液压系统的密封性能要好，液压元件对油液污染的敏感性低，整个液压系统要设置滤油器和防尘装置。
5）采用液压或电液伺服操纵装置，以便挖掘机设置自动控制系统，进而提高挖掘机技术性能和减轻驾驶员的劳动强度。
类型
按液压泵特性，液压挖掘机采用的液压系统大致上有定量系统、变量系统和定量、变量系统等三种类型。
1）定量系统
在液压挖掘机采用的定量系统中，其流量不变，即流量不随负载而变化，通常依靠节流来调节速度。根据定量系统中油泵和回路的数量及组合形式，分为单泵单回路、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。
2）变量系统
在液压挖掘机采用的变量系统中，是通过容积变量来实现无级调速的，其调节方式有三种：变量泵-定量马达调速、定量泵-变量马达调速、变量泵-变量马达调速。
液压挖掘机采用的变量系统多采用变量泵-定量马达的组合方式实现无级变量，且都是双泵双回路。根据两个回路的变量有无关连，分为分功率变量系统和全功率变量系统两种。其中的分功率变量系统的每个油泵各有一个功率调节机械，油泵的流量变化只受自身所在回路压力变化的影响，与另一回路的压力变化无关，即两个回路的油泵各自独立地进行恒功率调节变量，两个油泵各拥有一斗发动机输出功率；全功率变量系统中的两个油泵由一个总功率调节机构进行平衡调节，使两个油泵的摆角始终相同，同步变量、流量相等。决定流量变化的是系统的总压力，两个油泵的功率在变量范围内是不相同的。其调节机构有机械联动式和液压联动式两种形式。

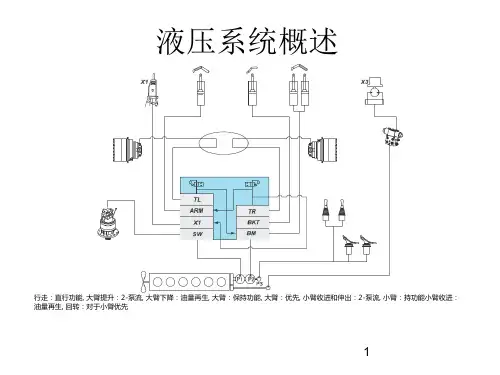

典型液压系统原理图形符号图
半结构图原理图
总目录结束返回本节
下一页
上一页
[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]
挖掘机节能液压控制系统分析与应用? 李艳杰 1,2于安才 2姜继海 2 (1. 沈阳理工大学机械工程学院沈阳 110159; 2. 哈尔滨工业大学机电工程学院哈尔滨 150001 摘要 :深入分析了现代液压挖掘机中三种主流的节能液压系统——负流量控制、正流量控制和负载敏感系统的基本工作原理, 重点分析了它们在不同系列挖掘机中的应用;介绍了两种新型挖掘机液压系统的基本原理;分析表明三种典型挖掘节能液压系统都具有一定的节能效果,但工作原理各有不同;新型的挖掘机液压系统虽然还在研发阶段,但具有更好的节能效果及应 用前景。 关键词:液压挖掘机负流量控制正流量控制负载敏感系统 中图分类号 TU621 Analyses and Application of Energy-Saving Hydraulic Control System of Excavator LI Yan-jie1,2YU an-cai2JIANG Ji-hai2 (1. School of Mechanical Engineering, Shenyang Ligong University, Shenyang 110159; 2. School of Mechatronics Engineering, Harbin Institute of Technology, Harbin 150001 Abstract : Negative flow control, positive flow control and load sensing are the general energy-saving hydraulic systems of modern hydraulic excavator. The basic principles of the three typical hydraulic control systems were analyzed deeply. Their application in different kind of excavators is mainly analyzed. The principles of two new
第八章典型液压系统 近年来，液压传动技术已经广泛应用于很多工程技术领域，由于液压系统所服务的主机的工作循环、动作特点等各不相同，相应的各液压系统的组成、作用和特点也不尽相同。以下通过对几个典型液压系统的分析，进一步熟悉各液压元件在系统中的作用和各种基本回 路的组成，并掌握分析液压系统的方法和步骤。 阅读一个较为复杂的液压系统图，大致可按以下步骤进行： (1) 了解设备的工艺对液压系统的动作要求； (2) 初步游览整个系统，了解系统中包含有哪些元件，并以各个执行元件为中心，将系统分解为 若干子系统。 (3) 对每一子系统进行分析，搞清楚其中含有哪些基本回路，然后根据执行元件的动作要求，参 照动作循环表读懂这一子系统。 (4) 根据液压设备中各执行元件间互锁、同步、防干涉等要求，分析各子系统之间的联系。 (5) 在全面读懂系统的基础上，归纳总结整个系统有哪些特点，以加深对系统的理解。 第一节组合机床液压系统 、组合机床液压系统 组合机床液压系统主要由通用滑台和辅助部分(如定位、夹紧)组成。动力滑台本身不带传动装置，可根据加工需要安装不同用途的主轴箱，以完成钻、扩、铰、镗、刮端面、铳削及攻丝等工序。 图8—1液压系统工作原理 所示为带有液压夹紧的他驱式动力滑台的液压系统原理图，这个系统采用限 压式变量泵供油，并配有二位二通电磁阀卸荷，变量泵与进油路的调速阀组成容积
节流调速回路，用电液换向阀控制液压系统的主油路换向，用行程阀实现快进和工进的速度换接。它可实现多种工作循环，下面以定位夹紧一快进一工进一二工进一死挡铁停留一快退一原位停止松开工件的自动工作循环为例，说明液压系统的工作原理。 1. 夹紧工件夹紧油路一般所需压力要求小于主油路，故在夹紧油路上装有减压阀6，以减低夹紧缸的压力。 按下启动按钮，泵启动并使电磁铁4DT通电，夹紧缸24松开以便安装并定位工件。当工件定好位以后，发出讯号使电磁铁4DT断电，夹紧缸活塞夹紧工作。其油路：泵1f单向阀5—减压阀6—单向阀7—换向阀11^左位夹紧缸上腔，夹紧缸下腔的回油—换向阀11左位回油箱。于是夹紧缸活塞下移夹紧工件。单向阀7用以保压。 2. 进给缸快进前进当工件夹紧后，油压升高压力继电器14发出讯号使1DT通电，电磁换向阀13和液动换向阀9均处于左位。其油路为： 进油路：泵1—单向阀5—液动阀9—左位行程阀23右位—进给缸25左腔回油路：进给缸25 右腔—液动阀9左位—单向阀10—行程阀23右位—进给缸25 左腔。 于是形成差动连接，液压缸25 快速前进。因快速前进时负载小，压力低，故顺序阀4 打不开（其调节压力应大于快进压力），变量泵以调节好的最大流量向系统供油。 3. 一工进当滑台快进到达预定位置（即刀具趋近工件位置），挡铁压下行程阀23，于是调速阀12接入油路，压力油必须经调速阀12才能进入进给缸左腔，负载增大，泵的压力升高，打开液控顺序阀4，单向阀10 被高压油封死，此时油路为： 进油路：泵 1 —单向阀5—换向阀9 左位—调速阀12—换向阀20 右位—进给缸25 左腔 回油路：进给缸25 右腔—换向阀9 左位—顺序阀4—背压阀3—油箱。一工进的速度由调速阀12调节。由于此压力升高到大于限压式变量泵的限定压力P B,泵的流量便自动减小到与调速阀的节流量相适应。 4. 二工进当第一工进到位时，滑台上的另一挡铁压下行程开关，使电磁铁3DT 通电，于是阀20左位接入油路，由泵来的压力油须经调速阀12和19才能进入25的左腔。其他各阀的状态和油路与一工进相同。二工进速度由调速阀19来调节，但阀19的调节流量必须小于阀12的调节流量，否则调速阀19将不起作用。 5. 死挡铁停留当被加工工件为不通孔且轴向尺寸要求严格，或需刮端面等情况 时，则要求实现死挡铁停留。当滑台二工进到位碰上预先调好的死挡铁，活塞不能再前进，停留在死挡铁处，停留时间用压力继电器21 和时间继电器（装在电路上）来调节和控制。 6. 快速退回滑台在死挡铁上停留后，泵的供油压力进一步升高，当压力升高到压力继电器21 的预调动作压力时（这时压力继电器入口压力等于泵的出口压力， 其压力增值主要决定于调速阀19的压差），压力继电器21发出信号，使1DT断电，2DT通电，换向阀13和9均处于右位。这时油路为： 进油路：泵 1 —单向阀5—换向阀9 右位—进给缸25 右腔。回油路：进给缸 25 左腔—单向阀22—换向阀9 右位—单向阀8—油箱。 于是液压缸25 便快速左退。由于快速时负载压力小（小于泵的限定压力P B）, 限压式变量泵便自动以最大调节流量向系统供油。又由于进给缸为差动缸，所以快
挖掘机力士乐液压系统分析 [主要内容] 介绍了力士乐闭中心负载敏感压力补偿挖掘机液压系统组成及其工作原理、特性。重点分析了多路阀 液压系统、液压泵控制系统、各主要液压作用元件液压回路及多路阀先导操纵系统等。 目前液压挖掘机有两种油路:开中心直通回油六通阀系统和闭中心负载敏感压力补偿系统,我国国产液压挖掘机大多采用“开中心”系统,而国外著名的挖掘机厂家基本上都采用“闭中心”系统。闭中心具有明显的优点,但价格较贵。国内厂家对开中心系统比较熟悉,而对闭中心系统不太了解,因此有必要来介绍一下闭中心系统,本文重点分析力士乐闭中心负载敏感压力补偿(LUDV)挖掘机油路。 LUDV意为与负载无关的分配阀。 LUDV系统 力士乐挖掘机液压系统可以看作由以下4部分组成: ①多路阀液压系统(主油路); ②液压泵控制液压系统(包括与发动机综合控制); ③各液压作用元件液压子系统,包括动臂、斗杆、铲斗、回转和行走液压系统,还包括附属装置液压系统; ④多路阀操纵和控制液压系统。
1多路阀液压系统 多路阀液压系统是液压挖掘机的主油路,它确定了液压泵如何向各液压作用元件的供油方式,决定了液压挖掘机的工作特性。力士乐采用的闭中位负载敏感压力补偿多路阀液压系统的工作原理见图1(因换向阀不影响原理分析,故未画出)。 图1挖掘机力士乐主油路简图 挖掘机力士乐主油路由工装油路和回转油路二个负载敏感压力补偿系统组成。 1.1工装油路 工作装置和行走油路(除回转外)简称工装油路,用阀后补偿分流比负载敏感压力补偿(LUDV)系统,具有抗饱和功能。在每个操纵阀阀杆节流口后,设压力补偿阀,然后通过方向阀向各液压作用元件供油。LUDV多路阀原理符号见图2。
液压原理培训教材 第一章液压系统简述 一、液压传动的工作原理 1、液压传动是以液体为工作截止来传递动力的 2、液压传动用液体的压力能来传递动力，它与液体动能的液力传 动是不相同的。 3、液压传动中的工作介质是在受控制，受调节的状态下进行工作 的，因此液压传动和液压控制常常难以截然分开。 二、液压传动的组成部分 1、动力装置―――把机械能转换成油液液压能的装置，最常见的形式就是液压泵，它给液压系统提供压力油。 2、执行装置―――把油液的液压能转换成机械能的装置，它可以是作直线运动的液压缸，也可以是作回转运动的液压马达。 3、控制调节装置―――对系统中油液的压力、流量、或流动方向进行控制或调节的装置，例如溢流阀，节流阀、换向阀、先导阀等，这些元件的不同组合形成了不同功能的液压系统。 4、辅助装置―――上述部分以外的其它装置，例如油箱、滤油器、油管等。 三、液压传动的控制方式 液压传动的“控制方式”有两种不同的涵义，一种指对传动部分的操控调节方式，另一种是指控制部分本身结构组成形式。 液压传动的操纵调节方式可以概略的分为手动式，半自动式、和
全自动式。而液压系统中控制部分的结构组成形式有开环和闭环式的两种。如平台的液压猫头就是开式的手动控制系统。而顶驱机械手的液压控制系统为闭环控制。 四、液压传动的优缺点 优点： 1、在同等体积下，液压装置能比电气装置产生出更多的动力。在 同等功率下，液压装置的体积小，重量轻，结构紧凑。液压马达的体积和重量只有同等功率电机的12％左右。 2、液压装置工作比较平稳。 3、液压装置能在大范围内实现无极调速，它还可以在运动状态下 进行调速。 4、液压装置易于实现自动化。当液压控制和电气控制。电子控制 或气动控制结合起来使用的时候，整个传动装置能实现很复杂的顺序动作。接收远程控制。 5、液压装置易于实现过载保护。 6、由于液压元件已实现标准化，系列化和通用化。液压装置的设 计、制作和使用都比较方便。 7、用液压装置实现直线运动比机械传动简单。 缺点： 1、液压传动不能保证严格的传动比，这是由于液压油的可压缩 性和泄漏等原因造成的。 2、液压传动在工作过程中有较大的能量损失）摩擦损失、泄漏
挖机液压传动系统介绍 按照挖掘机工作装置和各个机构的传动要求，把各种液压元件用管路有机地连接起来的组合体，称为挖掘机的液压系统。其功能是，以油液为工作介质，利用液压泵将发动机的机械能转变为液压能并进行传送，然后通过液压缸和液压马达等将液压能转返为机械能，实现挖掘机的各种动作。 基本要求 液压挖掘机的动作复杂，凡要机构经常启动、制动、换向、负载变化大，冲击和振动频繁，而且野外作业，温度和地理位置变化大，因此根据挖掘机的工作特点和环境特点，液压系统应满足如下要求： 1）要保证挖掘机动臂、斗杆和铲斗可以各自单独动作，也可以互相配合实现复合动作。 2）工作装置的动作和转台的回转既能单独进行，又能作复合动作，以提高挖掘机的生产率。 3）履带式挖掘机的左、右履带分别驱动，使挖掘机行走方便、转向灵活，并且可就地转向，以提高挖掘机的灵活性。 4）保证挖掘机的一切动作可逆，且无级变速。 5）保证挖掘机工作安全可靠，且各执行元件（液压缸、液压马达等）有良好的过载保护；回转机构和行走装置有可靠的制动和限速；防止动臂因自重而快带下降和整机超速溜坡。 为此，液压系统应做到： 1）有高的传动效率，以充分发挥发动机的动力性和燃料使用经济性。 2）液压系统和液压元件在负载变化大、急剧的振动冲击作用下，具有足够的可靠性。 3）调协轻便耐振的冷却器，减少系统总发热量，使主机持续工作时液压油温不超过80度，或温升不超过45度。 4）由于挖掘机作业现场尘土多，液压油容易被污染，因此液压系统的密封性能要好，液压元件对油液污染的敏感性低，整个液压系统要设置滤油器和防尘装置。 5）采用液压或电液伺服操纵装置，以便挖掘机设置自动控制系统，进而提高挖掘机技术性能和减轻驾驶员的劳动强度。 类型
摘要 单斗液压挖掘机作为完成土石方开挖的主要施工机械设备，已广泛用于工业与民用建筑、交通运输、水利电力工程、矿山开掘以及军事工程等机械化施工中。当今挖掘机的生产向大型化、微型化、多功能化、专用化和自动化的方向发展。液压系统在挖掘机行业中具有极其重要的作用。本文对力士德SC330机型液压系统进行了详细的研究。第一章，介绍挖掘机的概况、国内外挖掘机技术及行业发展、分类以及工作工况，然后又介绍了液压系统的概况。第二章介绍了系统液压泵，主要介绍了泵功率的调节及泵的变量分析。第三章、第四章分别对回转系统和行走系统的工作原理及细部动作原理进行分析。第五章，对挖掘机液压系统进行了工作总结。 关键词：挖掘机，液压系统，变量分析，工作原理
Abstract Single bucket hydraulic excavator as completed earthwork excavation of main construction equipment, has been widely used in industrial and civil construction, transportation, water conservancy and electric power engineering, mine exploitation and military engineering mechanized construction.Current excavator production to large-scale, miniaturization, muti function change, special change and the direction of automation development. The hydraulic system in excavator industry plays an important role in. The book de SC330type hydraulic system are studied in detail. The first chapter, introduction of excavator excavator technology at home and abroad, and industry development, the classification as well as the working condition, and then introduced the general situation of hydraulic system. The second chapter introduces the system of hydraulic pump, mainly introduced the pump power regulation and pump variable analysis. The third chapter, the fourth chapter of rotary system and the operating system's principle of work and the detail operation principle anar ysis. The fifth chapter, the full text of a summary of the work. Key words: Excavator, Hydraulic system, Multivariate analysis,Working principle
浅论挖掘机液压系统故障分析及解决措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
浅论挖掘机液压系统故障分析及解决措 施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、引言 液压系统是工程机械中的一个重要部分。液压系统由 于具有体积小、重量轻、易安装、功率密度大、响应快、 可控制性强、工作平稳且可实现大范围的无级调速等优 点。应用日趋广泛。液压挖掘机是目前工程施工中使用较 为广泛的一种工程机械，其行走、回转和举升、挖掘动作 都是通过发动机把机械能转化为液压油的压力能来驱动液 压油缸和马达工作而实现的。对于液压系统。虽然只是作 为挖掘机复杂主系统的子系统，但是其对主系统的功能和 效率产生的影响是巨大的。液压系统的失效将会直接导致 主系统的失效，从而造成严重的经济损失。因此，对液压
挖掘机液压系统的分析及故障诊断尤为重要。 二、挖掘机的液压系统类型 按液压栗特性，液压挖掘饥采用的液压系统大致上有定量系统、变量系统和定量、变量系统等三种类型。 (一)定量系统 在液压挖掘机采用的定量系统中，其流量不变，即流量不随负载而变化，通常依靠节流来调节速度。根据定量系统中油泵和回路的数量及组合形式，分为单泵单回路、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。 (二）变量系统 在液压挖掘机采用的变量系统中，是通过容积变量来实现无级调速的，其调节方式有三种：变量泵一定量马达调速、定量泵变量马达调速、变量泵变量马达调速。液压挖掘机采用的变量系统多采用变量泵一定量马达的组合方
YF-ED-J8528 可按资料类型定义编号 案例分析挖掘机液压系统发热故障及预防措施实用 版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
案例分析挖掘机液压系统发热故障及预防措施实用版 提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改，请根据实际需要调整使用。 挖掘机液压系统发热是机械故障的一个普 遍现象，我们必须要知道，这一现象会给挖掘 机系统带来怎样的危害，其故障特征表现为那 些。本文将以实例来分析讲解。 在施工现场，工程机械故障的事情是时有 发生，比如：我们正操作挖掘机，发现其液压 系统有发热现象，液压系统发热必须要及时处 理，否则会给挖掘机整个系统带来危害，下面 我们共同来了解一下挖掘机液压系统发热现象 及其危害，并以实例来作以分析。
一、了解挖掘机液压系统发热现象及其危害： 液压系统发热是挖掘机较为普遍的一种故障现象，亦是分析处理较为复杂的软故障。小松PC200/400型挖掘机正常工况下，液压系统油温应在60oC以下，（油泵的温度较之高5-10oC），如果超出较多，则称之为液压系统发热。其故障特征为：挖掘机冷车工作是，各种动作较正常，当机械工作约一小时后，随着液压油温升高，便出现挖掘机各执行机构无力及动作滞缓，特别是挖掘力不够，行走转向困难等。 液压系统出现发热现象如不能及时处理，就会对系统产生极为不利的影响： （1）油液粘度下降，泄漏增加，又使系统
液压挖掘机液压系统介绍 newmaker 按照挖掘机工作装置和各个机构的传动 要求，把各种液压元件用管路有机地连 接起来的组合体，称为挖掘机的液压系统。其功能是，以油液为工作介质，利用液压泵将发动机的机械能转变为液压能并进行传送，然后通过液压缸和液压马达等将液压能转返为机械能，实现挖掘机的各种动作。 基本要求 液压挖掘机的动作复杂，凡要机构经常启动、制动、换向、负载变化大，冲击和振动频繁，而且野外作业，温度和地理位置变化大，因此根据挖掘机的工作特点和环境特点，液压系统应满足如下要求： 1）要保证挖掘机动臂、斗杆和铲斗可以各自单独动作，也可以互相配合实现复合动作。2）工作装置的动作和转台的回转既能单独进行，又能作复合动作，以提高挖掘机的生产率。3）履带式挖掘机的左、右履带分别驱动，使挖掘机行走方便、转向灵活，并且可就地转向，以提高挖掘机的灵活性。 4）保证挖掘机的一切动作可逆，且无级变速。 5）保证挖掘机工作安全可靠，且各执行元件（液压缸、液压马达等）有良好的过载保护；回转机构和行走装置有可靠的制动和限速；防止动臂因自重而快带下降和整机超速溜坡。 为此，液压系统应做到： 1）有高的传动效率，以充分发挥发动机的动力性和燃料使用经济性。 2）液压系统和液压元件在负载变化大、急剧的振动冲击作用下，具有足够的可靠性。 3）调协轻便耐振的冷却器，减少系统总发热量，使主机持续工作时液压油温不超过80度，或温升不超过45度。 4）由于挖掘机作业现场尘土多，液压油容易被污染，因此液压系统的密封性能要好，液压元件对油液污染的敏感性低，整个液压系统要设置滤油器和防尘装置。 5）采用液压或电液伺服操纵装置，以便挖掘机设置自动控制系统，进而提高挖掘机技术性能和减轻驾驶员的劳动强度。

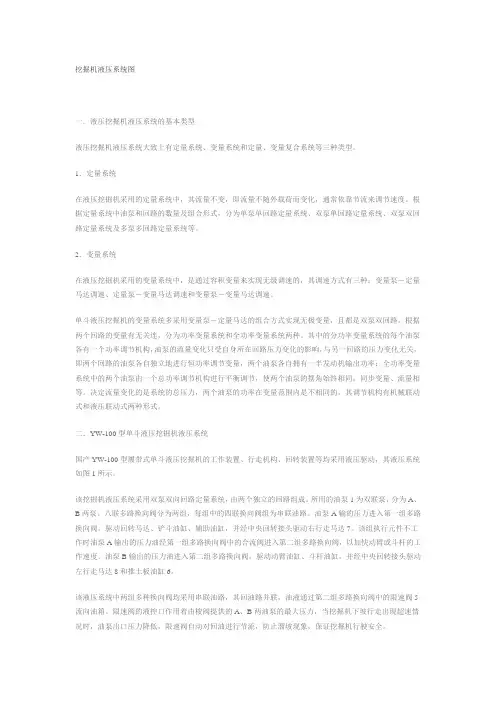

挖掘机液压系统图 一．液压挖掘机液压系统的基本类型 液压挖掘机液压系统大致上有定量系统、变量系统和定量、变量复合系统等三种类型。 1．定量系统 在液压挖掘机采用的定量系统中，其流量不变，即流量不随外载荷而变化，通常依靠节流来调节速度。根据定量系统中油泵和回路的数量及组合形式，分为单泵单回路定量系统、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。 2．变量系统 在液压挖掘机采用的变量系统中，是通过容积变量来实现无级调速的，其调速方式有三种：变量泵－定量马达调速、定量泵－变量马达调速和变量泵－变量马达调速。 单斗液压挖掘机的变量系统多采用变量泵－定量马达的组合方式实现无极变量，且都是双泵双回路。根据两个回路的变量有无关连，分为功率变量系统和全功率变量系统两种。其中的分功率变量系统的每个油泵各有一个功率调节机构，油泵的流量变化只受自身所在回路压力变化的影响，与另一回路的压力变化无关，即两个回路的油泵各自独立地进行恒功率调节变量，两个油泵各自拥有一半发动机输出功率；全功率变量系统中的两个油泵由一个总功率调节机构进行平衡调节，使两个油泵的摆角始终相同。同步变量、流量相等。决定流量变化的是系统的总压力，两个油泵的功率在变量范围内是不相同的。其调节机构有机械联动式和液压联动式两种形式。 二．YW-100型单斗液压挖掘机液压系统 国产YW-100型履带式单斗液压挖掘机的工作装置、行走机构、回转装置等均采用液压驱动，其液压系统如图1所示。 该挖掘机液压系统采用双泵双向回路定量系统，由两个独立的回路组成。所用的油泵1为双联泵，分为A、B两泵。八联多路换向阀分为两组，每组中的四联换向阀组为串联油路。油泵A输的压力进入第一组多路换向阀，驱动回转马达、铲斗油缸、辅助油缸，并经中央回转接头驱动右行走马达7。该组执行元件不工作时油泵A输出的压力油经第一组多路换向阀中的合流阀进入第二组多路换向阀，以加快动臂或斗杆的工作速度。油泵B输出的压力油进入第二组多路换向阀，驱动动臂油缸、斗杆油缸，并经中央回转接头驱动左行走马达8和推土板油缸6。 该液压系统中两组多种换向阀均采用串联油路，其回油路并联，油液通过第二组多路换向阀中的限速阀5流向油箱。限速阀的液控口作用着由梭阀提供的A、B两油泵的最大压力，当挖掘机下坡行走出现超速情况时，油泵出口压力降低，限速阀自动对回油进行节流，防止溜坡现象，保证挖掘机行驶安全。
