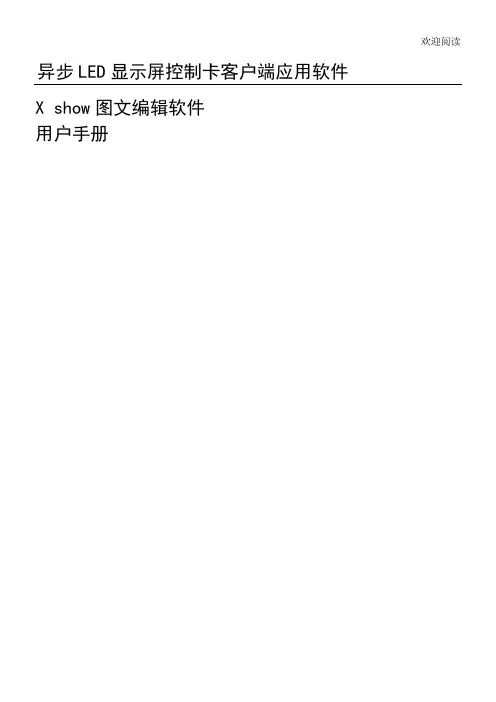

异步LED显示屏控制卡客户端应用软件X show图文编辑软件
用户手册
目录
1.简述 (4)
2.简单介绍一下各种控制卡 (4)
3.软件操作流程 (5)
3.1 启动软件 (5)
3.2 连接控制卡 (6)
3.2.1 串口通讯 (7)
3.2.2 网口通讯............................................................... 错误！未定义书签。
3.2.3 gprs或互联网通讯 (8)
3.3 添加屏幕 (10)
3.4 添加节目 (11)
3.5 添加区域 (11)
3.5.1 如何添加图文区域 (11)
3.5.2 添加字幕 (13)
3.5.3 添加炫动字区域 (14)
3.5.4 添加时钟区域 (15)
3.5.5 添加表盘区域 (16)
3.5.6 添加计时区域 (16)
3.5.7 添加温度 (17)
3.6 预览及发送 (18)
3.7 串口和网口控制操作 (19)
3.7.1 校时 (19)
3.7.2 亮度调节 (19)
3.7.3 请求型号 (20)
3.7.4 定时开关机 (20)
3.8 集群管理 (21)
3.8.1 网口集群 (21)
3.8.2 gprs集群 (21)
3.9 工程保存和如何导入 (21)
3.9.1 常规内容保存和导入 (21)
3.9.2 特殊内容保存和导入方式 (23)
4. 常规问题处理办法 (23)
4.1 如何修改STR极性和数据极性 (23)
4.2 如何自定义新的扫描方式 (24)
4.3 X卡各种常见现象 (30)
1.简述
X show图文编辑软件是针对公司所有X系列产品的软件，具体的型号如下：X2，XU4,X4S,X4,X6,X8,X16,X32八种控制卡的软件。
X show图文编辑软件采取节目管理方式，您可以将您需要显示的内容编辑为若干个节目，节目可以在您指定的时间段内播放，也可以播放一定的时间长度。X show图文编辑软件可以脱离控制卡进行内容编辑，完成内容编辑后再连接控制卡传输数据或者使用u盘，把数据导入u盘，再传入控制卡中，同时也支持遥控控制互联网以外的控制卡显示屏上的内容。
2.简单介绍一下各种控制卡
（1）X2，u盘导入内容，面积是512*32，支持8个节目。支持一天播放一个节目。（2）XU4，u盘导入内容，可以外接URM模块，串口通讯，面积是：1024*64，双色面积减半，支持8个节目，支持一天播放一个节目，不支持动态背景。（3）X4S，u盘导入内容和串口通讯，面积是：1024*64，双色面积减半，支持8个节目，支持一天播放一个节目，不支持动态背景。
（4）X4，u盘导入内容，可以外接URM模块，串口通讯，面积是：64*9999，单双色不变，支持全彩屏。节目无限，区域无限，支持多个节目多时段显示。（5）X6，串口、网口、u盘，gprs通讯，面积是96*9999，单双色不变，支持全彩屏，支持温度，节目无限，区域无限，支持多个节目多时段显示。
（6）X8，串口、网口、u盘，gprs通讯，面积是128*9999，单双色不变，支持全彩屏，支持温度，节目无限，区域无限，支持多个节目多时段显示。
（7）X16，串口、网口、u盘，gprs通讯，面积是256*9999，单双色不变，支持全彩屏，支持温度，节目无限，区域无限，支持多个节目多时段显示。
（8）X32，串口、网口、u盘，gprs通讯，面积是512*9999，单双色不变，支持全彩屏，支持温度，节目无限，区域无限，支持多个节目多时段显示。
3.软件操作流程
首先从光盘中拷贝一份软件，正常情况，光盘里面是有两份相同的软件，一份是压缩包的形式，一份是文件夹的形式。如客户电脑如没有安装解压工具的，压缩包软件是一个不正常的文件形式存在，那就直接拷贝文件夹的软件。如有压缩包的，建议客户拷贝压缩包放在电脑上面，如果软件报错，或者文件丢失，可以重新解压一份软件。如图：
3.1 启动软件
打开软件的文件夹，运行Xshow.exe应用程序，即可启动程序，界面如下图：
※工程文件所存在的目录：客户此软件编辑内容生成的工程文件所保存的地方。
※菜单栏：提供所有的操作命令
※工具栏：提供常用命令的快捷按钮
※节目管理区域：显示所有的显示屏及其下属的节目和区域
※图片和动画资源库：软件提供的大量的常见的图标和动画
※虚拟显示屏调整栏：可以放大缩小显示屏幕，当显示屏幕面积比较打的时候，需要注意上下和左右滚动条，同时也可以观察区域内容编辑的情况
※显示屏屏幕信息栏：鼠标点击屏幕时，显示的当前屏幕里面设置的简单参数，如鼠标放在节目上面时，显示的是当前节目设置的信息；如鼠标放在区域上面时，显示的是当前区域的参数。
※产品特性介绍栏：介绍X系列产品的功能。
3.2 连接控制卡
就以X16为例
3.2.1 串口通讯
串口通讯，需要的工具，一根235直连的数据线和一个com口，如没有com，需要安装一个pci串口或者usb转232串口。
（1）查屏与卡通讯。主要是针对客户不知道com是多少，如图：
如客户知道串口，可以通过“设置”进入“通讯参数”界面开始通讯，通讯成功，进入“屏体参数”界面，开始设置屏宽、屏高、基色和单元板类型。注意：单元板类型一定不能选择错了，如错了，显示屏就是乱码。
on
3.2.3 gprs或互联网通讯
通过“设置”进入“通讯参数”界面选择gprs或者互联网开始通讯，通讯成功，与串口和网口使用方式一致。如图：
设备ID：这个是公司配置模块生成的一组唯一的号码，每一个模块的ID号码都是唯一的。一般都是用标签纸贴在模块上面。
GPRS服务器IP地址：这个是当前GPRS服务器的域名或者IP，如客户无固定IP，一般都会申请一个花生壳域名，这个比较稳定。如使用公司公共服务器，域名一般默认是：https://www.doczj.com/doc/278958244.html,
端口号：这个是服务器上面的端口号，如使用公司公共服务器，端口号一般默认是：5050
高级参数中的延时：当客户当前的网络不是很稳定时，可以通讯，内容多时，发送不稳定，容易失败时，把此处的延时加长。
3.2.4 U盘通讯
U盘导入内容，不需要通讯，直接通过“设置”进入“屏体参数”界面，开始设置屏宽、屏高、基色和单元板类型。注意：单元板类型一定不能选择错了，如错了，显示屏就是乱码。
编辑好内容之后，点击工具栏中的按钮，如图：
选择需要导入的u盘驱动，检查一下屏体尺寸和单元板类型是否有错，再观察是否需要设置校时，亮度调整，以及定时开关屏。如都设置好，点击导入u盘，就可以把编辑的内容保存到u盘。导入成功，u盘应该是4个文件或者6个文件，只要选择校时和亮度调试就是6个文件，如图：最后把u盘插入控制卡，就可以显示客户需要的内容。
3.3 添加屏幕
如何添加屏幕？在软件的菜单栏中，选择“插入”中的屏幕，选择型号，对应
的宽、高、基色和单元板类型。。屏幕名称是可以任意修改和克隆的。
3.4 添加节目
如何添加节目？两种方式添加，一种方式：在软件的菜单栏张，选择“插入”中的节目，就直接添加了一个节目；二种方式：直接在工具栏第一个就是节目，鼠标选中需要添加节目的屏幕，再直接点击工具栏的节目，就可以添加节目。同理，节目的名称是可以任意修改和复制的。
播放方式可选择“顺序”（默认）、“定长播放”定时播放。顺序播放，即是，多个节目中，第一个节目内容走完一次，自动播放下一个节目，这样依次循环，周而复始的播放功能；定长播放，即是，多个节目中，规定那个节目显示多久，就设置多长的时间的功能；“定时播放”可以指定特定的时间段播放该节目，也可选择在一周中的某1天播放该节目。
目前X2、Xu4和X4S支持一天一个节目，X4以上的其他卡支持一天以为的分时段定时播放。X4以上的卡支持无限节目，X2、XU4和X4S支持8个节目。
3.5 添加区域
X4以上的卡每个节目可以添加无限个区域。每个区域可以显示一种特定内容，包括：图文、字幕、时间、表盘、计时、温度（X6以上卡）。
X2、XU4和X4S每个节目支持8个区域。个别的区域是有限制的，比如，炫动字区域每个节目只能添加两个炫动字区域。每个区域可以显示一种特定内容，包括：图文、字幕、时间、表盘、计时。
3.5.1 如何添加图文区域
点击工具栏中的图文按钮，这样就增加了一个图文区域。图文可以多行显示内容。
图文区将默认显示在显示屏的左边，整个区域的位置和大小可以使用鼠标拖拽更改，也可以在属性设置窗口中设置。如图：
在文件列表中，添加“新建超文本”，如图：
可以直接在文档中输入内容，同时可以直接进去黄色文件夹区域，去导入之前编辑好的txt，word，图片和表格等。同时表格也可以自己新建，如图所示，工具栏的最后一项就是制作表格相关的功能，都在此按钮中。如要修改字体、大
小或者颜色时，需要把全部选中再去调整字体、大小和颜色。如要修改当前文本区域，鼠标在虚拟显示屏中双击就可以打开开始修改。
在文本编辑器的输入框中可以输入想要显示的内容，之后可以通过工具栏进行排版。工具栏的使用方法与Microsoft Office中的Word类似。
“行间距”选项可以更改两行文字之间的间距，数据在垂直方向上的位置，正值为向下移动，负值为向上移动。
选中一个文本、图片或者表格之后，“属性”栏中更改上屏方式、循环速度及停留时间。多个文本或者图片的顺序是可以上下移动的。循环速度共有20级，1级最快，20级最慢，停留时间是指每一个数据页在显示屏上的停留时间，以1秒为单位。
3.5.2 添加字幕
点击工具栏中第四个的字幕按钮，这样就增加了一个字幕区域。字幕是单行显示的。新添加的字幕将默认显示在显示屏的左边，整个区域的位置和大小可以使用鼠标拖拽更改，也可以在属性设置窗口中设置。
如要修改字体、大小或者颜色时，需要把全部选中再去调整字体、大小和颜色。“属性”栏中更改上屏方式、循环速度及停留时间。多个文本或者图片的顺序是可以上下移动的。循环速度共有20级，1级最快，20级最慢，停留时间是指每一个数据页在显示屏上的停留时间，以1秒为单位。
注意：如显示屏比较长时，需要拉满整个显示屏，如未拉满整个显示屏，上屏可能会导致，入口信号处无显示，这个问题很多客户都遇到过。如只有一张单元板看效果，调试时，面积设置的是实际显示屏的面积，注意内容一定要放在右上角，否则不显示。
3.5.3 添加炫动字区域
点击工具栏中第五个的炫动字按钮，这样就增加了一个炫动字区域。炫动字是单行显示的，并且内容是有限制的，数字、字母和汉字都只能显示25个。新添加的炫动字区域将默认显示在显示屏的左边，整个区域的位置和大小可以使用鼠标拖拽更改，也可以在属性设置窗口中设置。如图：
3.5.4 添加时钟区域
点击工具栏中的第六个按钮，时钟按钮，就可以添加一个时钟区域。新添加的数字时钟区域将默认显示在显示屏的左边，整个区域的位置和大小可以使用鼠标拖拽更改，也可以在属性设置窗口中设置。如图：
截图的地方都是可以重新设置的，，在“固定文本”选项卡中可以添加一行固定文
本，用以显示固定信息。在“日期”、“星期”、“时间”选项卡中均可以选择是否显示该项内容，同时可以选择显示的格式、字体、字号、颜色、坐标位置以及字形。在“时差”中可以设置正负时差，时差可精确到秒钟，设置完成后时间区将按照设置的时间点显示时间。
3.5.5 添加表盘区域
点击工具栏中的第七个按钮，表盘按钮，就可以添加一个表盘区域。新添加的表盘区域将默认显示在显示屏的左边，整个区域的位置和大小可以使用鼠标拖拽更改，也可以在属性设置窗口中设置。如图：
3.5.6 添加计时区域
在菜单栏中的“插入”，选择计时，就可以添加一个计时区域。新添加的计时区域将默认显示在显示屏的左边，整个区域的位置和大小可以使用鼠标拖拽更改，也可以在属性设置窗口中设置。如图：
在时钟属性中，可以对这个计时做设置，改成需要的正计时，或者倒计时，显示格式，以及颜色，固定文本，字体，大小都是可以更改的。
3.5.7 添加温度
在菜单栏中的“插入”，选择温度，就可以添加一个温度区域。新添加的温度区域将默认显示在显示屏的左边，整个区域的位置和大小可以使用鼠标拖拽更改，也可以在属性设置窗口中设置。如图：
在温度属性中，可以对这个温度做设置，温度单位，矫正值，显示格式，以及颜色，固定文本，字体，大小都是可以更改的。
3.6 预览及发送
点击工具栏的预览按钮，将会在显示屏预览区开始预览。点击停止按钮将停止预览。
点击发送按钮，可将已编辑好的显示屏内容发送至显示屏上。3.7 串口和网口控制操作
以下几个功能，都是建立在已经通讯成功的基础，如通讯未成功，或者不通讯，以下几个功能都是无效的。
3.7.1 校时
打开工具栏中的“调试”中的校时，进入校时界面。如图：
可以手动设定时间，设置之后，时间是保存的，当重新新建一个屏幕之后，重新打开此界面时，时间是当前电脑时间。点击“校时”将使控制卡上的时间与设置的时间保持一致。也可以按照自己的要求任意设置时间。
3.7.2 亮度调节
打开工具栏中的“调试”中的亮度调节，进入亮度调整界面。如图：
可以选择手动调节亮度，也可选择自动调节亮度。自动亮度调节将使用另配的亮度感应器根据当前环境亮度对显示屏的亮度作自动的调节。
选择自动调节亮度时，可增加一个额外的调整尺度用以结合手动的附加调整。
3.7.3 请求型号
打开工具栏中的“调试”中的请求型号，进入请求型号界面。如图：
控制卡型号：就是当前控制卡的型号，这个对很多终端客户都不是很清楚，就可以在这里获取型号。
硬件代码版本：这个是看这个控制卡的硬件代码版本，不同的代码版本，支持的功能是有区别的，越高的代码版本支持的功能越多。
唯一序列号：这个一般是用不着，网口集群的时候才会使用到。
3.7.4 定时开关机
打开工具栏中的“调试”中的软件开关屏，进入定时开机界面。如图：
