注：上表载流量已按环境温度35℃折算，并考虑了多根并列空气中敷设的校正系数（）
10/0.4kV变压器与低压断路器、互感器及母线等配合表 变压器容量S e (kVA) 阻抗 电压 U k% 额定电流(A) 低压出口短 路电流(kA) 总出线断 路器额定 电流(A) 互感器 变比 (A) 变压器低压侧出线选择中性点接地线 母线槽 (A) 铜母线(TMY-)规格YJV电缆规格铜母线 镀锌 扁钢高压侧低压侧I p I k 160 4 9.2 231 14.7 5.77 250 300/5 —4(40?4) 3?150+1?7015?325?4 200 4 11.5 289 18.4 7.22 315 400/5 —4(40?4)3?185+1?9515?325?4 250 4 14.5 361 22.95 9.00400 500/5 630 4(40?4)3?300+1?15015?340?4 315 4 18.2 455 28.92 11.34500 650/5 630 4(50?4) 2(3?150)+1?7020?340?4 400 4 23.1 578 36.72 14.40630 800/5 800 4(63?6.3) 2(3?185)+1?9520?340?4 500 4 28.9 723 45.90 18.00800 800/5 1000 3(80?6.3)+1(63?6.3) 3?2(1?240)+1(1?240)25?340?5 630 4 36.4 910 57.83 22.681000 1000/5 1250 3(80?8)+1(63?6.3) 3?2(1?300)+1(1?300)25?350?5 800 6 46.2 1156 48.96 19.201250 1500/5 1600 3(100?8)+1(80?6.3) 3?4(1?150)+2(1?150)30?450?5 1000 6 57.8 1445 61.20 24.001600 2000/5 2000 3(125?10)+1(80?8) 3?4(1?240)+2(1?240)30?450?5 1250 6 72.3 1806 76.50 30.002000 2500/5 2500 3[2(100?10)]+1(100?10) 3?4(1?300)+2(1?300)30?463?5 1600 6 92.5 2312 97.92 38.40 2500 3000/5 3150 3[2(125?10)]+1(125?10) —40?4 80?5 2000 6 115.6 2890 122.4 48.00 3200 4000/5 4000 3[2(125?10)]+1(125?10) —40?4 100?5 2500 6 144.5 3613 153.0 60.00 4000 4000/5 5000 3[3(125?10)]+1(125?16) —40?580?8
功率配电线电缆计算方法 与断路器、热继电器选择方法 2019.12.4 一、电机功率与配线直径计算 首先要计算100KW负荷的线电流。 对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。 由三相电路功率公式可推出： 线电流公式：I=P/1.732Ucosφ 式中：P为电路功率，U为线电压，三相是380V，cos φ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流： I=P/1.732Ucos φ=100000/1.732*380*0.8=100000/526.53=190A 还要根据负载的性质和数量修正电流值。 如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。 若取1.5，那么电流就是285A。如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里
取0.8，电流就为228A。就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤是不能省略。 导线选择： 根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。 变压器选择： 变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。S=P/cosφ=100/0.8=125KVA 选择大于125KVA的变压器就可以了。 50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。 50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量 （10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A 二、根据功率配电缆的简易计算 已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线? (铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流

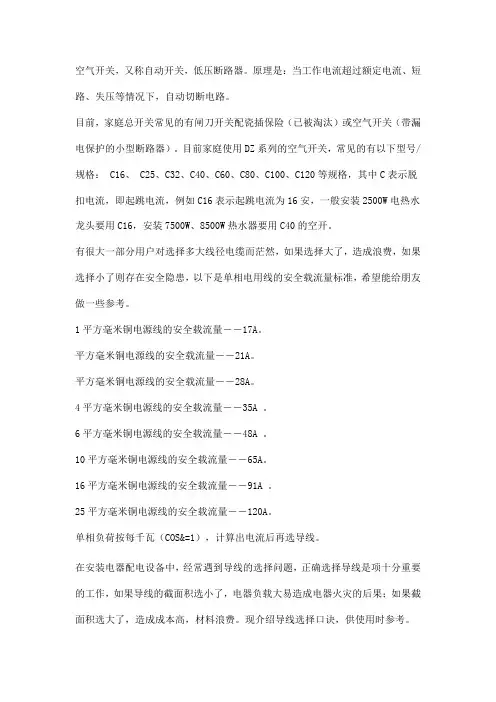

1.3×35+2×16电缆与4×35+1×16的区别 单从电缆线芯规格上看，两者都是三相五线，区别就是N线（也称零线）前一个是 16mm2，后一个是35mm2,当使用的单相负荷较多且三相负荷不均衡时，后者可以流过更 大的零线电流。 2.电力电缆型号2*WDZA-YJY-3*35+2*16分别代表什么 2代表2根的意思WDZA-YJY代表电缆的型号3*35+2*16代表电缆的规格 3.电气施工图的3(NHYJV-0.6/1KV-4*240mm2)表示什么 3根耐火交联4芯240平方耐压0.6/1.0KV电缆。 3－3根，NH-耐火，YJV－交联绝缘，聚氯乙烯护套，0.6/1KV－耐压 0.6/1.0KV，4*240mm2－4芯每芯电缆截面积为240平方毫米。 4.HD13BX-1000/31 HD大电流刀开关13设计序号BX旋转式操作1000电流3极1带灭弧罩 而HD13BX一般是指旋转式刀开关。如果用于PGL柜型，一般用HD13系列，而如果是用于GGD型，就要使用HD13BX系列了。 自动空气开关 1、自动空气开关的作用 自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气 设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。 2、自动空气开关的特点 自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。因此，在工业．住宅等方面获得广泛应用。 自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自 动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。 自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。DZ系 列即可作为配电网络的保护开关，也可作电机、照明电路的控制开关。
断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。 低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。 分类： 按操作方式分有：电动操作、储能操作和手动操作。 按结构分有：万能式和塑壳式。 按使用类别分有：选择型和非选择型。 按灭弧介质分有：油浸式、真空式和空气式。 按动作速度分有：快速型和普通型。 按极数分有：单级、二级、三级和四级等。 按安装方式分有：插入式、固定式和抽屉式等。 高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等
高压开关 额定电压1kV及以上主要用于开断和关合导电回路的电器。 高压负荷开关 高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 功能 在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。特点 A、可以隔离电源，有明显的断开点，多用于固定式高压设备。 B、没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。 C、严禁带负荷接通和断开电路，常与高压断路器串连使用。 灭弧原理 （FN3-10R）---利用分闸时主轴带动活塞压缩空气，使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；FN5-10D---有整套灭弧装置的灭弧管构成。（真空管）
整定电流就是空气开关或接触器的过流保护装置的动作电流值，这个数值要调整的，以保正在过流时跳闸，不能小也能大，小了会误动作，大了不起保护，这个调整就叫整定。 整定电流指断路器可以正常负载的电流。 当电流大于此值时，断路器过一段时间后跳闸（这个动作电流一般叫作长延时电流，呈反时限特性)。 短延时电流:一般为整定电流的数倍，但低于瞬动保护值，当电路中电流达到此值并持续相 应的时间（短延时时间），断路器动作。（呈定时限特性） 一般电子型/智能型断路器有短延时电流（并有时间值），这两个参数应该用户可以自己调节。 还有一个就是瞬动电流，当达到此值时，断路器应在200mS之内动作。 短路瞬时脱扣器一般用作短路保护。lm=5~10 ln ,10~50ms 短延时脱扣器可作短路保护，也可作过载保护。lm=5~10 ln , 20~500ms 长延时脱扣器只作过载保护，lr=0.8~1 ln , 1~200s 接地故障保护， 【热磁脱扣】： 包含热脱扣、电磁脱扣两个功能。热脱扣是通过双金属片过电流延时发热变形推动脱扣传动 机构；磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣。 【电子脱扣】： 可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。 【差别】： 前者性能稳定且不受电压波动影响、寿命长、灵敏度低、不易整定； 后者功能完善、灵敏度高、整定方便、受电源影响、略易损坏。 电子脱扣器MIC：测量精度高，短路瞬时I，短路短延时S，过载长延时L，接地故障保护G，判断动作与否依靠内部的控制器，受外界影响比较小， 电磁脱扣器MA：只有短路保护（磁保护）， 热磁脱扣器TM：有热保护和磁保护（短路保护），由于过载长延时保护依靠双金属片，所以受外界环境的温度影响比较大。 要保证完全选择性，上下级断路器的比值必须保持在 1.5倍，2.5倍更佳。 分励脱扣MX：消防时，接到信号，脱扣非消防负荷。 辅助触点OF：指示断路器分合状态。 1、低压断路器的一段保护是指： 瞬时动作保护； 2、低压断路器的二段保护是指： 短延时保护、瞬时保护； 1、低压断路器的三段保护是指：
电缆线规格型号一览表（一） 一、电线电缆产品主要分为五大类: 1、裸电线及裸导体制品 本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。 2、电力电缆 本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。 产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。 3、电气装备用电线电缆 该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。 4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍) 随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。 该类产品结构尺寸通常较小而均匀，制造精度要求高。 5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍) 主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品: 电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等； 改变产品结构如：耐火电缆等；
附件1 空开级差配合要求 注：本内容参考《南方电网公司变电站直流电源系统技术规范》（2012年修订） 1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下： 1.1 变电站所有直流负荷必须带直流保护电器。根据工程具体情况，可采用直流熔断器，甚至熔断器和直流断路器混用，但应注意上下级之间的配合。当直流断路器与熔断器配合时，应考虑动作特性的不同，对级差做适当调整。直流断路器下一级不宜再接熔断器。 1.2 上、下级均为直流断路器的，额定电流宜按照4级及以上电流级差选择配合。 1.3 蓄电池出口为熔断器，下级为直流断路器的，宜按照2倍及以上额定电流选择级差配合。 1.4 变电站内设置直流保护电器的级数不宜超过4级。 1.5 500kV变电站当设置直流分电屏时，直流主馈电屏宜采用塑壳式直流断路器。 2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下：2.1 300Ah蓄电池出口可采用额定电流315A的熔断器；500Ah蓄电池出口可采用额定电流400A的熔断器；800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器；80A 充电装置总输出可采用额定电流100A的直流断路器；120A充电装置总输出可采用额定电流160A的直流断路器。 2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。资料性附录 附录1熔断器－自动空气开关的特性配合 当预期的短路电流较大、且超过自动空气开关的额定分断能力时，或系统短路电流过大没有可供选择的自动空气开关时，采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。 1)熔断器安－秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方，并保持足够的距离（见图1）。 2)当系统短路电流超过自动空气开关的额定分断能力时，应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交，以保证在较小短路电流时，自动空气开关跳闸，在较大的超过自动空气开关额定分断能力的短路电流情况下，由熔断器来分断。 3)熔断器的额定电流等级应高于自动空气开关的额定电流等级，以保证分断的选择性。 4)熔断器的熔断值，不得超过自动空气开关热过负荷脱扣器的最大的允许值。
电缆线规格型览表 SANY GROUP system office room 【SANYUA16H-
电缆线规格型号一览表（一） 一、电线电缆产品主要分为五大类: 1、裸电线及裸导体制品 本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。 2、电力电缆 本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。 产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。 3、电气装备用电线电缆 该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。 4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍) 随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。 该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍) 主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品: 电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构⒒蛱岣吖ひ找蟆⒒蚪煌分值牟方凶楹隙 ? 采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等； 改变产品结构如：耐火电缆等； 提高工艺要求如：医用线缆等； 组合产品如：OPGW等； 方便安装和降低装备成本如：预制分支电缆等。 二电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号中国电缆网（1）类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自承式
导线、电缆与断路器配合表 2、其它截面电缆载流量按《建筑电气常用数据》P47、P52进行折算。
10KV交联聚乙烯绝缘电缆载流量表 注：1、本表已按多根并列敷设修正载流量；2、本表没有处理，直接采用原数据。 0．4KV铜母排载流量表
防火电缆（BTTZ）与断路器配合表 注：1、适用范围：消防用电负荷两回路及弱电系统配电。 2、其它截面电缆载流量按《建筑电气常用数据》P58进行折算。
DWZR-BV-0.45/0.75kV导线配金属线槽表 （表五） 注：1、金属线槽用于分区配电箱出线的电照集中配线或电动力配线。 2、外径大于50的导线折算按《建筑电气常用数据》P79进行折算。 3、线槽内电线或电缆的总截面不应超过线槽内截面的20%，载流导线不宜超过30根。
ZR-YJV-1KV电缆配金属槽架表 （表六） 说明： 1、电缆在槽架中敷设间距为电缆外径的平均值，故上表中电缆占用槽架宽度约为其外径的1.2倍，此数据可推算出槽架的宽度。 2、电缆外径用于核算槽架的高度，如YJV-1KV-4x95+1x50电缆外径为44，其槽架的高度应大于50（考虑壁厚），故应选用60高以上的规格。 3、槽架的规格不要选得太多，尽可能统一用几种，宜采用单排扁宽型（100高以下）。 4、本表适用于计算普通槽架、耐火槽架的规格。 5、桥架内电缆的总截面不应超过线槽内截面的40%。
BTTZ防火电缆配梯架表 （表七） 注：1、单芯防火电缆为防止涡流，每回路四根电缆是上下两排方形敷设的，上表中占用梯架宽度和高度是指每回路四根电缆的总和。 2、PE线可利用防火电缆金属外护套，不必另设。
配电系统图符号母含义、常见电线电缆的规格型号、电气安装配管符号表示方法配电系统图怎么看，符号，字母含义等 从电源引入端开始向配出端顺序看： 1、SCB10-2000 10/0.4 D/Yn11 干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）； 2、TMY-3[2*(125*10)]+1*(125*10) 低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排； 3、MT40H1/3P MIC5.0 I=3200A 低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本； 4、4000/5A 进线侧电流互感器变比，4000/5 5、NS100H/3P I=100A GPU3-60II 浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器； 6、D1:MNS 1000*1000*2200 低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高； 7、D2、D3:无功功率补偿 电容补偿柜 8、GLR-1250/3P,ZWK ARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路； 9、FYS-0.22 浪涌吸收保护（避雷器）； 10、NT100-100A 熔断器，100A； 11、LC1-DPK12M7C 施耐德产接触器，需要查产品样本（略），用于自动切换电容器组； 12、FK-Dr30/440/7 电容器组回路串接电抗器，防止瞬间切换过电流； 13、10*MKPg0.44-30-3 10组电容器，MKPg0.44型号，30KVar、三相； 14、D7，含4套NS系列断路器 低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A； 15、112KW WDZA-YJY-4*185+E95 该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95； 16、ACR220E、300/5 安科瑞品牌仪表（出线回路电流表），配300/5电流互感器； 17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A 低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。 18、标注：3-7-N3之类 不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）； 19、补充
1、低压断路器的分类 是指额定电压为交流、工频1000V及以下的低压断路器，灭弧介质主要是空气，部分为真空。按照额定电流的大小，分为微型断路器（模压外壳式）、塑壳断路器和框架式断路器（开启式或万能式）。微型断路器，额定电流不超过63A。塑壳断路器，额定电流不超过600A。框架断路器，额定电流不超过4000A。 真空断路器主要用于中高压（3.6~40.5kV）范围内。 2、空气开关的技术参数 2.1 开断极数 对于微型断路器来说，用于开断单相的断路器开断极数分为：1P+N、1P、2P。1P——单极断路器，具有热磁脱扣器，仅控制火线，模数18mm； 1P+N——单极+N断路器，同时控制火线和N线，但是只有火线有热磁脱扣功能，模数同样为18mm； 2P——单相2极断路器，同时控制火线和N线，且都具有热磁脱扣功能，模数为2x18=36mm。 总结：a）为减少成本，用1P就可以，但是上级断路器必须有漏电脱扣功能，检修时为防止火、零线错乱造成事故，必须切断上级电源；b）为检修时避免
火、零线错乱造成事故，可采用1P+N；c）用1P前提是照明配电箱必须具备漏电脱扣功能，至少进线要用漏电断路器。 2.2 额定电流 1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80 A 100A 125A 150A 225A 400A 2.3 辅助功能SD OF——辅助触点；MX——分励脱扣器；MV——过压脱扣器；MN——欠压脱扣器；VE——漏电保护。 以上符号是以施耐德厂家符号定义的，不同的厂家有不同的符号。 2.4 过流脱扣曲线 过电流脱扣器包括瞬时过电流（I set3）脱扣器、定时限过电流（I set2）脱扣器(又称短延时过电流脱扣器)、反时限过电流（I set1）脱扣器(又称长延时过电流脱扣器)。 断路器具有过载保护和短路保护。过载保护属于热脱扣，它采用双金属片来执行操动。热脱扣属于长延时过电流脱扣。短路保护属于磁脱扣，它采用U形结构和快速击打线圈执行操动。磁脱扣属于瞬时过电流脱扣或短延时过电流脱扣。定时限过电流脱扣器主要用于保证保护电器动作的选择性。 C型脱扣曲线 主要分为B、C、D和K型脱扣曲线。B特性适用于纯阻性负载和低感照明回路，
电气设备与电缆选择规范 一、开关的选择 (一)一般要求：开关的短路保护应在短路电流对导体和连接件产生的热效应和机械力造成危害之前分断该电流。开关的过负载保护应在过负载电流引起的导体温升对导体的绝缘、接头、端子或周围的物质造成危害之前分断该过负载电流。 (二)短路保护应满足的条件： 1.分断能力不应小于保护电器安装处的预期短路电流。 2.应在短路电流使导体达到允许的极限温度之前分断该短路电流。 3.保护电动机时必须满足电动机的启动电流。 (三)过负载保护应满足的条件： 1.保护电动机时应在电动机电流超过额定电流时间在电动机使用寿命造成严重影响之 前分断电动机电源。 2.对于突然断电比过负载造成的损失更大的线路，如消防水泵之类的负荷，其过负载保 护应作用于信号而不应作用于切断电路。 (四)接地故障保护： 1.当发生带电导体与外露可导电部分、装置外可导电部分、PE线、PEN线、大地等之间 的接地故障时，保护电器必须自动切断该故障电路，以防止人身间接电击、电气火灾 等事故。 (五)常用电动机的额定参数表： Y系列
Y2系列
(六)断路器的选择要求： 1、断路器的极限分断电流必须大于断路器安装点的预期短路电流。 2、断路器的额定电流应等于或略大于等于断路器安装点的实际最大工作电流。 3、根据使用环境加装配电箱等防护措施。 4、根据用途合理选择断路器。保护单台电动机选择D型断路器，保护配电线路和照明用 选择C型断路器。 5、断路器参数与电缆的配合符合规定要求（见附表）。
附表1-.CDM1断路器主要参数表 附表2-.CDM1断路器额定电流≤400A和连接导线截面积
电气设备与电缆选择规 一、开关的选择 (一)一般要求：开关的短路保护应在短路电流对导体和连接件产生的热效应和机械力造成危害之前分断该电流。开关的过负载保护应在过负载电流引起的导体温升对导体的绝缘、接头、端子或周围的物质造成危害之前分断该过负载电流。 (二)短路保护应满足的条件： 1.分断能力不应小于保护电器安装处的预期短路电流。 2.应在短路电流使导体达到允许的极限温度之前分断该短路电流。 3.保护电动机时必须满足电动机的启动电流。 (三)过负载保护应满足的条件： 1.保护电动机时应在电动机电流超过额定电流时间在电动机使用寿命造成严重影响之前 分断电动机电源。 2.对于突然断电比过负载造成的损失更大的线路，如消防水泵之类的负荷，其过负载保 护应作用于信号而不应作用于切断电路。 (四)接地故障保护： 1.当发生带电导体与外露可导电部分、装置外可导电部分、PE线、PEN线、等之间的接 地故障时，保护电器必须自动切断该故障电路，以防止人身间接电击、电气火灾等事 故。 (五)常用电动机的额定参数表： Y系列
Y2系列
(六)断路器的选择要求： 1、断路器的极限分断电流必须大于断路器安装点的预期短路电流。 2、断路器的额定电流应等于或略大于等于断路器安装点的实际最大工作电流。 3、根据使用环境加装配电箱等防护措施。 4、根据用途合理选择断路器。保护单台电动机选择D型断路器，保护配电线路和照明用 选择C型断路器。 5、断路器参数与电缆的配合符合规定要求（见附表）。
附表1-.CDM1断路器主要参数表 附表2-.CDM1断路器额定电流≤400A和连接导线截面积 额定电流A 63 80 125 160 180、200、225 250 315、350 400
工厂低压配电之电缆与断路器的选择 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

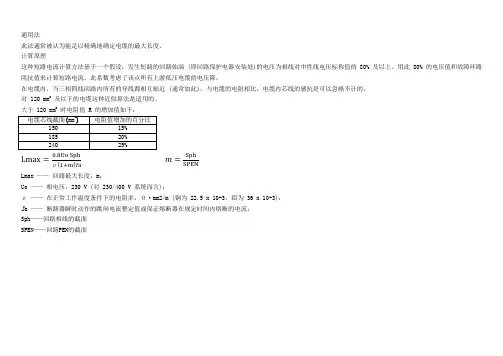

工厂低压配电之电缆与断路器的选用 一．概述 在工厂日常生产过程中，经常会有生产设备的增减，为保证电路及设备的安全，在配电线路中，根据负载情况选择合适额定电流的断路器和合适截面面积和长度的电缆非常重要,否则,当配电线路中出现过载或短路电流时,断路器不能有效地将故障电路切断,导致电缆绝缘层因过热而破坏,引发短路、漏电、生产设备损毁及火灾事故等。为了便于了解配电线路中断路器和相应负载侧电缆配合关系,本文着重通过分析配电线路在故障下的电流并依此来正确选择断路器及电缆。 二．电缆及断路器的选用 2.1．断路器选用原则 通常在配电线路中,对断路器的选择要从以下几个方面考虑: (1).断路器的额定电流Id应该大于或者等于负载侧电缆的正常工作电流 Ib; (2).断路器的额定电流Id应小于或者等于其负载侧电缆允许持续运行电 流Iz,以便使断路器能够判断负载侧电缆的过载; (3).当断路器负载侧电缆过电流值超过其持续运行Iz的45%(即1.45Iz) 时,断路器必须加快动作,以防由于导线升温而导致绝缘层破坏,进而引 起诸如触电、火灾等重大用电事故。 基于以上原因,对配电线路要求满足以下参数: Ib≤I d≤I z If≤1.45I z 式中:If——断路器的脱扣电流(A)。
为了确保断路器具有保护负载侧电缆的功能，选择合适的断路器以配合相应的电缆尤为重要。断路器的选择可按以下的程序进行：首先确定电缆，根据载流能力的要求、安装条件等因素选择合适截面积的电缆。断路器的选择可根据电力作业标准，将断路器的脱扣电流If整定到小于1.45In即可。事实上只要按照正常负载电流选择断路器，即可以满足对电缆过电流保护的要求，即满足： Ib≤I n≤I z 2.2.电缆的选用原则 在配电线路中,对电缆的选择要从以下几个方面考虑: (1).电缆的允许载流量In应该大于负载额定电流Ib （2）电缆的允许载流量In应该大于断路器额定电流Id; (3).电缆的工作电流Ig应小于断路器额定电流Id 基于以上原因，对配电电缆要求满足以下参数： Ib≤I n Ig≤I d≤In 在电缆的实际使用过程中还应综合考虑： （1）.电缆的用途、 （2）.电缆敷设的条件、 （3）.使用的安全性要求。 2.3．断路器与电缆应用配合 为了能够更好的说明电缆与断路器的配合关系，我们通过实例来做说明。
智能配电仪表与低压断路器的配合 美国能源控制公司中国代表处徐瑞新杜昌军 随着改革开放和国家城乡电网改造，以及WTO组织的加入。目前，越来越多的工程项目要求输配电系统实现智能化管理。对于用户和设计院来说，面临着各种电器元件间的选型与配合问题，现以进口主流框架断路器(ACB)与美国能源控制公司（AEC）智能配电仪表的配合为例，阐述一下观点，以供设计选型参考。 1. 低压断路器 1.1 以进口ABB公司SACE Emax E3系列智能型低压断路器为例 首先，从E3系列智能型低压断路器所配的智能型控制装置说起。 [SACE PR111型微处理器的过流保护装置简称PR111型； SACE PR112型微处理器的过流保护装置简称PR112型； SACE PR113型微处理器的过流保护装置简称PR113型。] a.通讯功能： PR111~PR113型均自带通讯接口，且有通讯功能。 b. 测量功能： PR111型不包含测量和显示功能； PR112型仅能测量电流（相，中性，接地故障）触头损耗、操作次数； PR113型可以测量显示电流（相，中性，接地故障）触头损耗、操作次数、剩余电 压、电网频率、有效功率、无效功率、视在功率、功率因数、有效能量、无效能量、视在能量、谐波失真；但测量精度不高仅供参考。 c. 保护功能： PR111型为简易型，保护功能不如PR112型和PR113 型的强劲。具体比较请参阅附录二 d. 市场价位： SACE PR112 AEC4620 型约2.5万人民币 SACE PR113 智能型控制器智能配电仪表智能型控制器 选配PR113 型比选配PR112型的E3断路器平均价格高出3万元人民币左右。
工厂低压配电之电缆与断路器得选用 一．概述 在工厂日常生产过程中,经常会有生产设备得增减,为保证电路及设备得安全,在配电线路中,根据负载情况选择合适额定电流得断路器与合适截面面积与长度得电缆非常重要,否则,当配电线路中出现过载或短路电流时,断路器不能有效地将故障电路切断,导致电缆绝缘层因过热而破坏,引发短路、漏电、生产设备损毁及火灾事故等。为了便于了解配电线路中断路器与相应负载侧电缆配合关系,本文着重通过分析配电线路在故障下得电流并依此来正确选择断路器及电缆。 二．电缆及断路器得选用 2、1.断路器选用原则 通常在配电线路中,对断路器得选择要从以下几个方面考虑: (1)、断路器得额定电流I d应该大于或者等于负载侧电缆得正常工作 电流I b; (2)、断路器得额定电流I d应小于或者等于其负载侧电缆允许持续运 行电流I z,以便使断路器能够判断负载侧电缆得过载; (3)、当断路器负载侧电缆过电流值超过其持续运行I z得45%(即1、 45I z)时,断路器必须加快动作,以防由于导线升温而导致绝缘层破 坏,进而引起诸如触电、火灾等重大用电事故。 基于以上原因,对配电线路要求满足以下参数: I b≤I d≤I z I f≤1、45I z 式中:I f——断路器得脱扣电流(A)。
为了确保断路器具有保护负载侧电缆得功能,选择合适得断路器以配合相应得电缆尤为重要。断路器得选择可按以下得程序进行:首先确定电缆,根据载流能力得要求、安装条件等因素选择合适截面积得电缆。断路器得选择可根据电力作业标准,将断路器得脱扣电流I f整定到小于1、45I n即可。事实上只要按照正常负载电流选择断路器,即可以满足对电缆过电流保护得要求,即满足: I b≤I n≤I z 2、2、电缆得选用原则 在配电线路中,对电缆得选择要从以下几个方面考虑: (1)、电缆得允许载流量In应该大于负载额定电流I b (2)电缆得允许载流量In应该大于断路器额定电流I d; (3)、电缆得工作电流I g应小于断路器额定电流I d 基于以上原因,对配电电缆要求满足以下参数: I b≤I n I g≤I d≤In 在电缆得实际使用过程中还应综合考虑: (1)、电缆得用途、 (2)、电缆敷设得条件、 (3)、使用得安全性要求。 2、3.断路器与电缆应用配合 为了能够更好得说明电缆与断路器得配合关系,我们通过实例来做说明。 例:现有一台额定电压380V、功率为3、75KW、co sφ=0、75,若让其
塑壳开关的选用与电缆 1、塑壳开关有三种： 1）普通型：价格较低，整定级差较大，通常按1.25倍整定且不可调： 如壳架250A可整定为：200A、250A； 如壳架400A可整定为：320A、400A； 2）热磁可调型: 价格略高，整定级差适当，通常按1.25倍整定但四档可调（0.7/0.8/0.9/1.0）：如壳架250A可整定为：200A(140/160/180/200)、250A(175/200/225/250)； 如壳架400A可整定为：320A(224/256/288/320)、400A(280/320/360/400)； 3）电子可调型（智能型）:价格较高，整定范围加大，通常按1.25倍整定且九档可调 （0.4/0.45/0.5/0.55/0.63/0.7/0.8/0.9/1.0）： 如壳架250A可整定为：200A(80~200)、250A(100~250)； 如壳架400A可整定为：320A(128~320)、400A(160~400)； 2、技术分析： 1）普通型：由于整定级差较大且整定电流不可调，故对电缆选择不利： 如壳架250A可整定为：200A、电缆只能选YJV-3*70+1~2*35(235A)； 250A、电缆只能选YJV-3*95+1~2*50(290A)； 如壳架400A可整定为：320A、电缆只能选YJV-3*120+1~2*70(340A)； 400A、电缆只能选YJV-3*185+1~2*95(450A)； 2）热磁可调型：由于整定电流四档可调，故有利于电缆的合理选择： 如壳架250A可整定为：200A(140/160/180/200)、 由于增加了180A这一挡，电缆可选YJV-3*50+1~2*25(185A)； 250A(175/200/225/250)； 由于增加了225A这一挡，电缆可选YJV-3*70+1~2*35(235A)； 如壳架400A可整定为：320A(224/256/288/320)、 由于增加了288A这一挡，电缆可选YJV-3*95+1~2*50(290A)； 400A(280/320/360/400)； 由于增加了360A这一挡，电缆可选YJV-3*150+1~2*70(390A)； 3）电子可调型（智能型）:整定范围加大（0.4~1.0）且九档可调没有必要： 由于塑壳开关的壳架及整定电流通常是按1.25倍整定的，一般0.7~1.0就已能满足电 缆选择和壳架选择的要求： 如壳架250A可整定为：200A(80~200)、250A(100~250)；可选壳架100A/160A/250A； 如壳架400A可整定为：320A(128~320)、可选壳架160A/250A/400A； 电子可调型（智能型）增加了短路瞬动功能，一般一、二级配电仅需要短路短延时功 能、而不需要短路瞬动功能；只有当其处于三、四级（末端）时才需要有此功能；
工厂低压配电之电缆与断路器的选用 一．概述 在工厂日常生产过程中，经常会有生产设备的增减，为保证电路及设备的安全，在配电线路中，根据负载情况选择合适额定电流的断路器和合适截面面积和长度的电缆非常重要,否则,当配电线路中出现过载或短路电流时,断路器不能有效地将故障电路切断,导致电缆绝缘层因过热而破坏,引发短路、漏电、生产设备损毁及火灾事故等。为了便于了解配电线路中断路器和相应负载侧电缆配合关系,本文着重通过分析配电线路在故障下的电流并依此来正确选择断路器及电缆。 二．电缆及断路器的选用 2.1．断路器选用原则 通常在配电线路中,对断路器的选择要从以下几个方面考虑: (1).断路器的额定电流I d应该大于或者等于负载侧电缆的正常工作 电流I b; (2).断路器的额定电流I d应小于或者等于其负载侧电缆允许持续运 行电流I z,以便使断路器能够判断负载侧电缆的过载; (3).当断路器负载侧电缆过电流值超过其持续运行I z的45%(即 1.45I z)时,断路器必须加快动作,以防由于导线升温而导致绝缘层 破坏,进而引起诸如触电、火灾等重大用电事故。 基于以上原因,对配电线路要求满足以下参数: I b≤I d≤I z I f≤1.45I z 式中:I f——断路器的脱扣电流(A)。
为了确保断路器具有保护负载侧电缆的功能，选择合适的断路器以配合相应的电缆尤为重要。断路器的选择可按以下的程序进行：首先确定电缆，根据载流能力的要求、安装条件等因素选择合适截面积的电缆。断路器的选择可根据电力作业标准，将断路器的脱扣电流I f整定到小于1.45I n 即可。事实上只要按照正常负载电流选择断路器，即可以满足对电缆过电流保护的要求，即满足： I b≤I n≤I z 2.2.电缆的选用原则 在配电线路中,对电缆的选择要从以下几个方面考虑: (1).电缆的允许载流量In应该大于负载额定电流I b （2）电缆的允许载流量In应该大于断路器额定电流I d; (3).电缆的工作电流I g应小于断路器额定电流I d 基于以上原因，对配电电缆要求满足以下参数： I b≤I n I g≤I d≤In 在电缆的实际使用过程中还应综合考虑： （1）.电缆的用途、 （2）.电缆敷设的条件、 （3）.使用的安全性要求。 2.3．断路器与电缆应用配合 为了能够更好的说明电缆与断路器的配合关系，我们通过实例来做说明。 例：现有一台额定电压380V、功率为3.75KW、co sφ=0.75，若让其
一、电缆、电线及开关配合选型表 注1：截面表中，（）外为常用截面，（）内数字为大量电缆叠加时采用截面 注2：400A以上采用单芯电缆或等截面电缆并联 注3：照明采用4+1型，动力采用3+2型 注4：电流互感器规格20，30，40，50，75，100，150，200，300，400，500， 600，800，1000 二、桥架、线槽规格 桥架：宽度200，300，400，500，600，800，（1000） 高度60，100，150 CT200×60 线槽：50×50 100×50 150×50 150×75 用于敷设电线及弱电线缆，不能用于敷设电力电缆
三、 导线同穿管管径关系 （ZR ）BV 2.5：2/φ16（15） 3～4/φ20 5～8/φ25 NHBV 2.5：2～3/φ20 4～6/φ25 （NH ）BV 4 ：3/φ20 4～5/φ25 （NH ）BV 6 ：3/φ25 5/φ32 （NH ）BV 10：3/φ25 5/φ32 （NH ）BV 16：3/φ32（25） 5/φ40 楼板内一般暗埋时最大管φ25，地下室顶板可适量放大。 KBG 最大φ40，超过40用SC 电缆只能用SC SC φ40（内径） PC 、KBG φ16（外径） 四、 灯具标注及线路敷设代号 1、 线路敷设 WC （WE ）沿墙暗（明）敷；CC （CE ）沿顶板暗（明）敷 FC （FE ）沿地板暗（明）敷；CLC （CLE ）沿柱暗（明）敷 ACC 吊顶内敷设； CT 桥架内敷设 SR （MR ）线槽内敷设 2、 灯具标注： 注（1） FL －荧光灯、节能灯 IN －白炽灯、钨灯 Hg －汞灯 Na －钠灯 MH －金卤灯 （2） W －墙上安装；P －管吊；ch －链吊；S （C ）－吸顶 R －嵌入（吊顶）；HM －支座上安装 五、 配电箱图例 明挂 暗装 电柜（落地） 电表箱 双电源切换箱 ） （） （2W m 4.21FL 36210??-
