温度变送器 1. 产品介绍 1.1 产品概述 该温度变送器广泛适用于通讯机房，仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。安全可靠，外观美观，安装方便。1.2 功能特点 采用美国的测温单元，测量精准。采用专用的模拟量电路，使用温度范围宽。10~30V 宽电压范围供电，规格齐全，安装方便。可同时适用于四线制与三线制接法。 1.3 主要技术指标【T:156-28-95-61-86】 直流供电（默认）10~30V DC 最大功耗电流输出 1.2W 电压输出 1.2W 默认精度温度±0.5℃（25℃） 宽量程精度温度±1℃（25℃）变送器电路工作温度-20℃~+60℃，0%RH~80%RH 探头工作温度-100℃~+300℃（定做），默认量程：-40℃~+80℃探头工作湿度0~100%RH 长期稳定性温度≤0.1℃/y 响应时间温度≤10s(1m/s风速) 输出信号电流输出4~20mA 电压输出0~5V/0~10V 负载能力电压输出输出电阻≤250Ω 电流输出≤600Ω 注：带显示产品最大电流增加5mA
WD- 单温度变送、传感器N01- RS485通讯（Modbus-RTU协议） 1- 86液晶壳 2- 壁挂王字壳 9- 管道壳 1 外置圆形不锈钢探头 2 外置磁吸式探头 3 外置扁形不锈钢探头 4 外置4分管螺纹探头 4L 外置4分管螺纹长探头
3. 设备安装说明 3.1 设备安装前检查 设备清单： ■变送器设备1台 ■12V/2A电源1台（选配） ■合格证、售后服务卡、保修卡等 3.2 接线 3.2.1 电源接线 宽电压电源输入10~30V均可。针对0~10V型输出，只能用24V供电。 3.2.2输出接口接线 设备标配是具有1路模拟量输出。可同时适应三线制与四线制。 3.3 具体型号接线 3.3.1：壁挂王字壳接线
压力和差压变送器详细使用说明 （一）差压变送器原理与使用 本节根据实际使用中的差压变送器主要介绍电容式差压变送器。 1. 差压变送器原理 压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。 差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。 图1.1 测量转换电路 图1.2 差动电容结构 差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。中心可动极板与两侧固定极板构成两个平面型电容H C和L C。可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。隔离膜片的作用既传递压力，又避免电容极板受损。
当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。 2. 变送器的使用 （1）表压压力变送器的方向 低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。图1.3为低压侧压力口。 图1.3 低压侧压力口 （2）电气接线 ①拆下标记“FIELD TERMINALS”电子外壳。 ②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果，为了保证正确通讯，应使用24AWG或更高的电缆线。 ③用导管塞将变送器壳体上未使用的导管接口密封。 ④重新拧上表盖。 （3）电子室旋转 电子室可以旋转以便数字显示位于最好的观察位置。旋转时，先松开壳体旋转固定螺钉。 3. 投运和零点校验
压力变送器说明书-CAL-FENGHAI.-(YICAI)-Company One1
YBY-1 压力变送器 使用说明书 青岛奥博仪表设备有限公司
目录 一.概述……………………………………………… 二.工作原理与特点 (1) 三 .技术指标 (1) 四 .接线及安装 (2) 五. 调整 (5) 六. 注意事项 (6)
一、概述： 本压力变送器是依据《JJG882-2004中华人民共和国国家计量检定规程--压力变送器》，同时以《JB/中华人民共和国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器》为产品标准以Ⅲ型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成4～20mA标准信号，可与多种仪表相配套。因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。 二、工作原理与特点 1、本变送器的传感元件是扩散硅力敏器件。这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。当受到外力作用时，电桥失去平衡。当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成4～20mA标准信号输出，便于远距离传送。 2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。输出的标准电流信号，实现远距离传输便于用户便用。因此，本变送器是过程控制中的理想仪表。 三、技术指标： 1.量程：0～；0～; 0～60MPa。 2.基本误差：≤% 3.反映时间：＜500mS 4.电源：24VDC±5% 5.输出：4～20mADC 6.负载电阻：≤350Ω 7.被测介质温度：-10～60℃ 8.重量：约㎏ 1
罗斯蒙特的3051C型压力变送器简介 罗斯蒙特的3051C型压力变送器为压力测量技术创建了一个新的标准。它具有无可比拟的操作性能、灵活的CoPlanarTM平台,而且可以升级。新型3051C的性能指标保证了在不同工况下的精度和稳定性。 3051T型表压与绝压变送器集传感器、电子技术与单隔离膜片设计与一体，实现表压和绝压测量的校验量程从0.3到10000psi 。 3051变送器的应用 新型3051C的性能指标保证在不同工况下的精度和稳定性.灵活可变的CoPlanarTM平台设计不 但为您目前的应用需求提供最佳方案，同时通过PlantWeb工厂管控网和现场总线技术也完全能满足您将来的技术要求。 功能描述 总体性能+/- 0.15% 量程 精度+/- 0.075% 量程 量程100:1 输出4-20毫安/HART通讯协议 产品型号折叠编辑本段 常用型号有： 罗斯蒙特3051智能变送器罗斯蒙特3051S压力变送器罗斯蒙特3051T型表压、绝压变送器罗斯蒙特3051L液位变送器技术参数：折叠编辑本段 总体性能：±0.15% 精度：±0.075% 差压：校验量程从0.5inH2O至2000psi 表压：校验量程从2.5inH2O至2000psi 绝对压力：校验量程从0.167psia至4000psia 过程隔离膜片：不锈钢，哈氏合金C，蒙乃尔，钽（仅限CD，CG）及镀金蒙乃尔 设计小巧、坚固而质轻，易于安装 工作原理：折叠工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压
温度变送器的工作原理和分类 因为感温元件品种繁多，其信号输出类型也多。为了便于自动化检测，所以对各种温度传感器的信号输出做了统一的规定，也就是为统一的4～20mA信号。为了使各种温度传感器的输出能统一为4~20MA的信号，所以用了温度变送器。利用温度变送器来使输入的各种电阻和电势信号，变成了统一的4~20MA的电流信号，这就是温度变送器的由来。 温度变送器完成测量信号的采集后转化成统一的4~20MA电流信号输出。同时还起隔离作用。 按工作原理分类，主要是热敏元件的不同， 有：热电偶，热电阻(金属)，和半导体热敏电阻 一体化温度变送器将温度传感元件（热电阻或热电偶）与信号转换放大单元有机集成在一起，用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。 特点 温度传感器温度影响产生电阻或电势效应，经转换产生一个差动电压信号。此信号经放大器放大，再经电压、电流变换，输出与量程相对应的4-20mA的电流信号。 热电偶一般用于中高温的测量，而热电阻主要是低温的测量。采用何种，具体看看下面的介绍： 热电偶 热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。其优点是： ①测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。 ②测量范围广。常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。 ③构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。 1．热电偶测温基本原理 将两种不同材料的导体或半导体A 和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。 2．热电偶的种类及结构形成 （1）热电偶的种类 常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。 标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。 (2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下： ①组成热电偶的两个热电极的焊接必须牢固； ②两个热电极彼此之间应很好地绝缘，以防短路； ③补偿导线与热电偶自由端的连接要方便可靠； ④保护套管应能保证热电极与有害介质充分隔离。 3．热电偶冷端的温度补偿 由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳

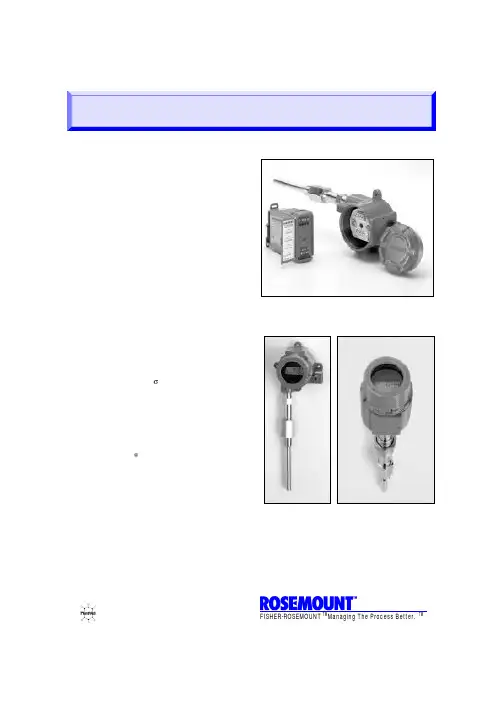

罗斯蒙特3144P温度变送器 业界领先的过程测量解决方案，提供无与伦比的现场可靠性和创新性 ?超高精度和稳定性 ?支持多种输入（热电阻、热电偶、毫伏、欧姆），支持双传感器和单传感器输入?全面的传感器和过程诊断功能 ?IEC 61508 安全认证 ?双室外壳 ?大LCD 显示屏 ?HART 修订版（版本5 和版本7 ）或FOUNDA TION 现场总线协议可供选择 变送器的特性有： ?支持双传感器和单传感器输入 ?变送器- 传感器匹配（选项代码C2 ） ?一体化防雷端子( 选项代码T1) ?通过IEC 61508 安全认证( 选项代码QT) ?高级传感器和过程诊断功能( 选项代码D01 和DA1) ?易读的大LCD 显示屏( 选项代码M5) ?" 组装到传感器" 选项( 选项代码XA) 罗斯蒙特3144P 温度变送器订购信息 型号产品描述 3144P 温度变送器 外壳型式材料导线管入口尺寸 D1 现场安装外壳，双室外壳铝1/2-14 NPT D2 现场安装外壳，双室外壳铝M20 x 1.5 (CM20) D3 现场安装外壳，双室外壳铝PG 13.5 (PG11) D4 现场安装外壳，双室外壳铝JIS G /2 D5 现场安装外壳，双室外壳不锈钢1/2-14 NPT D6 现场安装外壳，双室外壳不锈钢M20 x 1.5 (CM20) D7 现场安装外壳，双室外壳不锈钢PG 13.5 (PG11) D8 现场安装外壳，双室外壳不锈钢JIS G /2 变送器输出 A 4–20 mA ，采用基于HART 协议的数字信号 F FOUNDATION 现场总线数字信号( 包括 3 个模拟输入功能块和备用链 路活动调度器) 测量配置 1 单传感器输入 2 双传感器输入 产品认证 NA 无认证 E5 FM 隔爆、防尘燃和非易燃认证 I5(1) FM 本安和非易燃( 对于现场总线设备，包括标准IS 和FISCO) K5(1) FM 本安、非易燃和隔爆组合( 对于现场总线设备，包括标准IS 和FISCO)
罗斯蒙特变送器{Online----Overview} HOME主菜单ESC返回上一层（取消）EXIT退出SA VE保存SEND发送ABORT退出OK确认ENTER进入DEL删除后面一个Online----Overview ----1.Device Status:Good----No Active 设备状态：好不频繁 在线概观 https://www.doczj.com/doc/27599271.html,m Status:Polled----Polled mode configuration----1.Polling address:0----ABORT OK查询地址：0 地址状态：查询查询模式配置 2.Burst Mode:off---- ABORT OK 突发模式：关 3.Burst Message:unknow---- ABORT OK 突发信息：未知 4.Enumerator---- ABORT OK计数器 压力3. Pressure -0.1Kpa----HELP EXIT 模拟输出4. Analog Output 3.999mA----HELP EXIT 压力范围上限值 5. Pressure URV 1000.0Kpa----修改 压力范围下限值 6. Pressure LRV 0.0Kp----------修改 设备信息7. Device Information----1.Identification----1.Tag 标签（位号）56PT3107----修改 认定 2.Model 型号3051 3.Transmitter S/N 变送器S/N 5771652----修改 4.Date 日期04/28/2011----修改 5.Description 描述----修改 6.Message 信息0256PT3107----修改 7.Model Number1 型号数码1 3051S2CG4S……----修改 8. Model Number2 型号数码2 ----修改 I/O技术9. Model Number3 型号数码3 ----修改 2.HART----1.Unversal Revision 5----HELP EXIT 普通修正 2.Field Device Revision 3----HELP EXIT 现场设备修正 3.Hardware Revision 1----HELP EXIT 硬件修正 4.Software Revison 78----HELP EXIT软件修正 材料配置3.Material of Construction----1.Module configuration Std coplanar(c) ----HELP EXIT 模块配置标准共面 2.Sensor Range 2 ----HELP EXIT 传感器范围 cl借鉴 1
前言 非常感谢您选择本公司仪器！ 在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。 ◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范 围内，厂家亦不承担任何相关责任。请妥善保管好所有文件。如有疑问，请联系我公司售后服务部门。 ◆如果您需要电子版说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后 服务部门。 ◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏， 请联系我公司售后服务部门，并保留包装物，以便寄回处理。 ◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门。 以下标识将会在本手册或者仪器上出现： 注意保险丝接地端
公司简介 大连因斯特科技有限公司是专注于自动化领域的仪器仪表设计、制造、销售、安装、售后服务为一体的现代化高新技术企业，公司与国内外知名仪表企业精诚合作，采用进口原件研制生产具有国内领先、国际先进的自控仪表产品，开发“因斯特”品牌系列分析、流量、液位、压力等在线监测产品，长期与国外诸多知名仪表企业进行技术交流合作，产品不但性能品质过硬，还融入了符合中国思维模式的操作菜单界面。产品不断更新换代，自投入市场以来，广泛应用于自来水、污水处理、石油、化工、电力、冶金、环保、制药等行业，得到了广大用户的一致好评。公司拥有高级职称技术人员十余名，并长期与大连工业大学等高校合作，为企业不断输入技术、销售等多方面人才，确保满足不同客户的服务需求。 公司自主研发、生产、营销：PH计、ORP仪、化学膜溶解氧（DO）、荧光法溶解氧(DO)、浊度计(SS)、余氯检测仪、电导率、光电污泥浓度计(MLSS)、超声波污泥浓度计、超声波泥水界面仪、超声波液位计、超声波液位差计、超声波明渠流量计、电磁流量计（DN15-DN2000）、超声波流量计、COD在线监测仪、氨氮在线监测仪、总磷（TP）在线监测仪、总氮（TN）在线监测仪、总磷总氮一体机、六价铬在线检测仪、总铜在线分析仪、总镍在线分析仪、总铬在线分析仪、总镉在线分析仪、总砷在线分析仪、总铅在线分析仪、总汞在线分析仪、总锰在线分析仪、挥发酚在线分析仪、氰化物在线分析仪、氟化物在线分析仪。配套营销：有毒气体检测仪、压力变送器、投入式液位计、压差变送器、气体质量流量计等水处理行业在线分析仪表。
温度变送器(进口组装) 温度变送器直接安装于热电偶和热电阻接线盒内（与不同结构形式的热电偶和热电阻构成热电偶一体化温度变送 器或热电阻一体化温度变送器），将热电偶和热电阻（三线制）信号转化为二线制4-20mA输出。 温度变送器常用于热电偶或热电阻信号需要远距离传送、现场有较强干扰源存在或信号需要接入DCS系统时使用。本温度模块是一种低价位、非隔离的高精度温度变送器，它采用独特的双层电路板结构，下层是信号调理电路，上层电路可定义传感器类型和测量范围。 产品特性 1、性化输出两线制4-20mA标准电流信号，模块化结构 2、云润企业直接引进英国进口电路、制造工艺和结构，保持本产品与原装进口温度变送器具有同等性能指标和外观。 3、热电偶温度变送器带冷端自动补偿。变送器有电源极性反接保护电路，当输出接线接反时对线路起保护作用（此时 回路电流为零）；传感器的不正确接线无论是高限或低限都将导致变送器输出饱和；产品具有RFI/EMI保护，有利于提 高了测量的稳定性。 4、产品全部采用优质进口电子元件，性能可靠；云润仪表制造有限公司变送器价格为原装进口温度变送器八分之一 5、本产品量程用户不能自由修改，由我公司出厂时确认生产。 6、温度变送器电磁兼容性符合欧洲电工委员会（EC)的BS EN 50081-1和BS EN 50082-1标准。 7、变送器的接线通过壳体顶部的螺丝端子完成。为符合CE认证，信号输入接线长度不能超过3米，输出接线必须是屏 蔽电缆，屏蔽线只能在一端接地。热电阻温度变送器的三条输入接线必须等径等长度，以保证每条引线的电阻相同。 8、变送器的中心孔用于传感器信号接线，传感器的信号线通过螺丝直接拧在变送器的输入端子上。设计的螺丝端子接 受内部或外部接线方式。 说明：智能温度变送器才能自由设定变送器输入信号及量程
压力和差压变送器详细使用说明 ( 一) 差压变送器原理与使用 本节根据实际使用中的差压变送器主要介绍电容式差压变送器。 1. 差压变送器原理 压力和差压变送器作为过程控制系统的检测变换部分, 将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流), 作为显示仪表、运算器和调节器的输入信号, 以实现生产过程的连续检测和自动控制。 差动电容式压力变送器由测量部分和转换放大电路组成, 如图1.1所示。 图1.1 测量转换电路
图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构, 如图 1.2所示。中心可动极板与两侧固定极板构成两个平面型电容 H C和L C。可动极板与两侧固定极板形成两个感压腔室, 介质压力是经过两个腔室中的填充液作用到中心可动极板。一般采用硅油等理想液体作为填充液, 被测介质大多为气体或液体。隔离膜片的作用既传递压力, 又避免电容极板受损。 当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时, 经过腔室内硅油液体传递到中心测量膜片上, 中心感压膜片产生位移, 使可动极板和左右两个极板之间的间距不相对, 形成差动电容, 若不考虑边缘电场影响, 该差动电容可看作平板电容。差动电容的相对变化值与被测压力成正比, 与填充液的介电常数无关, 从原理上消除了介电常数的变化给测量带来的误差。 2. 变送器的使用 ( 1) 表压压力变送器的方向 低压侧压力口( 大气压参考端) 位于表压压力变送器的脖颈处,
在电子外壳的后面。此压力口的通道位于外壳和压力传感器之间, 在变送器上360°环绕。保持通道的畅通, 包括但不限于由于安装变送器时产生的喷漆, 灰尘和润滑脂, 以至于保证过程通畅。图1.3为低压侧压力口。 图1.3 低压侧压力口 ( 2) 电气接线 ①拆下标记”FIELD TERMINALS”电子外壳。 ②将正极导线接到”PWR/COMN”接线端子上, 负极导线接 到”-”接线端子 上。注意不得将带电信号线与测试端子( test) 相连, 因通电将损坏测试线路中的测试二极管。应使用屏蔽的双绞线以获得最佳的测量效果, 为了保证正确通讯, 应使用24AWG或更高的电缆线。 ③用导管塞将变送器壳体上未使用的导管接口密封。 ④重新拧上表盖。 ( 3) 电子室旋转 电子室能够旋转以便数字显示位于最好的观察位置。旋转时, 先松开壳体旋转固定螺钉。
ROSEMOUNT FF温度变送器故障检修步骤 1.接到维护订单，先联系内操，确认故障现象，是否可检修。是机组仪表更应谨慎，附近温度表有必要联系DCS强制或外操MO。 2.到外站填好作业票，并登记。 3.外站工作台电脑查看此温度的面板及历史曲线，大概有所了解。 4.到现场查看表头，如果表头进水，接线松，可马上处理，否则可按热电阻，热电偶不同传感器，作相应处理。 5.处理时候，先区分热电阻，热电偶。一般看接线方式，如有怀疑，一般热电偶肯定是两线制，要么是四根线（双支），常温电阻接近0欧姆。热电阻一般是三线制，四线制，两线制很少。以PT100为例，常温26摄氏度在110欧姆左右。量传感器时，把线从变送器上脱开。然后按下面表格处理。热电阻 页脚内容1
热电阻更换注意事项，备件的长度应该一样，如果分度号（PT100，PT1000，PT10，CU50，CU100等）改变，需要改组态。原来三线制PT100改四线制PT100，按四线制接法，再改组态。或者按三线制接法，把任意一根红色线头包好。原来是四线制的，换三线制需改组态为三线制。 热电偶 页脚内容2
页脚内容3
那么如何区分热电偶正负极，以应用最广泛的K型热电偶（镍铬-镍硅）为列。1.看颜色，绿色为正极，灰色为负极。其补偿导线红色为正，另一根材质不同，颜色也不同。2.用手弯一下，正极相对硬些。 3.用磁铁吸一下，磁力大的为负极。 4.用万用表测量MV，显示正的，表棒为正的测量端为正（这个需要在热端温度升高后测量，如果冷，热端都是常温，无法测量） 6.传感器检查正常，变送器也没有故障显示，只是怀疑温度偏低或者偏大，那么需要手操器475检查变送器组态，是不是按照传感器型号设置。 7. 现场变送器表头显示正常，DCS显示红框，温度保持某个值。表现为通讯故障。（1）检查变送器接线及接线箱内接线是否松。因为接线松，会导致电压压降过大，影响通讯。（一个网段上有一个表进水，可能会影响到其他表通讯）。（2）断电处理，让变送器重新启动，如故障依旧，可能设备描述(DD)文件丢失或受损，或者文件版本过低，需要升级。联系TS重新下装。（3）可改变SINGMENT上插口地址（一般都有备用），然后联系TS重新寻址。如故障依旧，应该是变送器通讯模块有问题。更换卡板。 8. 变送器黑屏，不亮，电压无压降，更换卡板。联系TS重新下装 9．工完料净场地清，关闭作业票。 页脚内容4
https://www.doczj.com/doc/27599271.html, 上海诚毅工贸有限公司 HART ?罗斯蒙特3051智能型? 2004 罗斯蒙特公司(Rosemount Inc.)版权所有。所有标识为罗斯蒙特专有。Rosemount 和Rosemount 的标识均为罗斯蒙特公司的注册商标。 步骤 1: 安装变送器步骤 2: 外壳旋转步骤 3: 设置跳线和开关步骤 4: 接线通电步骤 5: 参数设置步骤 6: 量程调整产品认证 开始 结束 压力变送器
Emerson Process Management Rosemount Inc. 8200 Market Boulevard Chanhassen, MN USA 55317 T (US) (800) 999-9307 T (Intnl) (952) 906-8888 F (952) 949-7001 Emerson Process Management 上海感辉机电仪表有限公司 Asia Pacific Private Limited 中华人民共和国 上海浦东 电话 (86) (20) 50420548 传真 (86) (20) 50420405 重要事项 本安装手册提供了Rosemount?公司3051系列变送器安装的基本指导方针。不提供组态、诊断、维护、检修、排除故障、防爆防燃以及本质安全(I.S.)等的安装指导。 更多的操作指导请查阅3051产品参考手册(文件编号00809-0100-4001)，也可访问我们的网站https://www.doczj.com/doc/27599271.html,查阅手册的电子版本。 警告 爆炸可能会导致死亡或重伤: 变送器在爆炸性环境下的安装必须符合地方、国家和国际的相关标准、规范以及准则。请查阅3051产品参考手册的防爆章节(Approvals section)所列与安全安装相关的限定条款。 ?当在爆炸性气体环境下连接HART手操器之前，应确保回路中仪表的安装符合本质安全或非易燃现场接线的准则。 ?通电时，不得在爆炸性/易燃性环境下拆卸变送器表盖。 过程泄漏可能会导致伤害或死亡： ?为了避免过程泄漏，只能使用为法兰接头专门设计的O形环。 触电会导致死亡或重伤： ?应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电。
一、1151压力变送器工作原理 被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ 1151压力变送器原理图 元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图 二、电气原理图 1151压力变松电气原理图 三、主要特点 电容式变送器有下列特点 1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜 2.采用二线制工作方式 3.敏感元件采用固体化结构，小型坚固，抗振能力强 4.主要部件可与1151同类产品进行互换， 5.关键零部件、电子元件及接插件均采用国际上高质量产品。本系列产品可靠性好，质量稳定，故障率少。 6.正迁移可达500%，负迁移可达600%(最小量程时) 7.阻尼可调 电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般
结构尺寸 八、1151变送器典型安装 变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。 变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。转动接头，可以改变其接孔的中心距离为5lmm,54mm,57mm三种尺寸。 为了确保接头密封，在固紧时应按下面步骤操作:两只紧固螺栓应交替用板手均匀拧紧，其最后拧紧力距大约为40N.m(29fs-bs)，切勿一次拧紧某一只螺栓。有时为了安装上的方便，变送器本体上的压力容室可转动。只要压力容室处于垂直面，则变送器木体的转动不会产生零位的变化。如果压力容室水平安装时(例如在垂直管道上测量流量时)，则必须消除由于导压管高度不同而引起的液柱压力的影响。即重新调零位。 九、变送器的型号命名
温度变送器 一．简介 温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4～20mA电流信号0-5V/0-10V电压信号，数字信号输出。变送器如果由两个用来测量温差的传感器组成，输出信号与温差之间有一给定的连续函数关系。故称为温度变送器。 应用领域：石油、化工、化纤;纺织、橡胶、建材;电力、冶金、医药;食品等工业领域现场测温过程控制；特别适用于计算机测控系统,也可与仪表配套使用. 二、性能指标 1、执行标准：IEC688：1992，QB 2、输入范围：-60℃~175℃ 3、精度等级：≤0.5%.F.S 4、整机功耗：≤0.5VA 5、绝缘电阻：≥20MΩ(DC500V) 6、响应时间：≤350mS 7、工作环境：-10℃~50℃，20%~90%无凝露 8、贮存环境：-40℃~70℃，20%~95%无凝露 9、将被测环境温度隔离转换成按线性比例输出的单路标准直流电压或直流电流 10、低功耗、可靠性高 11、优良的抗干扰能力 12、拔插端子接口、标准导轨（35mm）安装 13、体积小、外型尺寸(mm)：95(L)×37(W)×32(H) 温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。
带传感器的变送器通常由两部分组成：传感器和信号转换器。传感器主要是热电偶或热电阻；信号转换器主要由测量单元、信号处理和转换单元组成（由于工业用热电阻和热电偶分度表是标准化的，因此信号转换器作为独立产品时也称为变送器），有些变送器增加了显示单元，有些还具有现场总线功能。 三、技术参数 1、热电偶温度变送器技术指标 ※输入 输入类型：K、E、S、B、T、J等型热电偶 温度量程范围：（如下图） 输入阻抗：≥20KΩ 冷端温度补偿：-15～+75℃ ※输出 输出电流：4～20mA 输出回路供电：12～30VDC 最小工作电压：12VDC 负载电阻与供电电源的关系： ※综合参数 标准精度：±0.2% 温度漂移：基本误差/10℃ 热电阻引线补偿：±0.1%（0～10Ω） 负载变化影响：±0.1%（允许负载范围内） 电源变化影响：±0.1%（12～30V） 开机响应时间：<1S（0～90%） 工作环境温度：-20～+70℃ 防护等级：IP00/IP54（传感器防护等级决定） 电磁兼容：符合IEC61000,EN61000 2、热电阻温度变送器技术指标
智能温度变送器 1前言 目前选用的罗斯蒙特温度变送器主要是3144P型和848T型变送器，FF总线仪表。 2 特点 采用 HART 协议的罗斯蒙特 3144P 温度变送器具有卓越的测量精度、稳定性和可靠性，使其成为控制/安全应用中的行业领先温度变送器。罗斯蒙特 3144P 具有支持单传感器输入和双传感器输入的双重能力。双传感器输入能力使变送器能够同时从两个独立的传感器接收输入信号。双传感器组态能够用于测量温差、温度平均或用于冗余温度测量。 ?用于控制/安全领域的最佳温度变送器 ?一个变送器同时具有支持单传感器和双传感器的能力 ?增强的抗 EMI 和滤波能力在过程测量中确保了卓越的稳定性 ?通过 IEC61508 安全仪表系统(SIS)的第三方计量认证 ?行业领先的 5 年稳定性，降低维护成本 ?热备份? 和传感器漂移警告特性可提高测量的长期可靠性 ?变送器与传感器匹配消除了传感器的互换性误差，将测量精度提高 75% ?即使在苛刻环境下，双室外壳也可确保最高的可靠性 ?一体化 LCD 表头的宽大显示屏，方便读数 3 技术说明 3.1 仪表整体防爆及防护等级：防爆等级：dIIBT4 、dIIBT5 ；防护等级：IP54。 3.2 仪表输出： 模拟量输出:：4-20mA HART通讯协议； 总线输出：FF通讯协议； 3.3 技术规格 4 3144P温度变送器的组成 4.1 温度变送器双室外壳 双室外壳由密封的完备电子元件隔室和单独的端子隔室组成。将变送器敏感电子元件与端子隔室所在的长期苛刻过程环境和工厂环境进行保护性隔离，即使是在严重腐蚀、潮湿以
及射频干扰环境中，也可增强变送器可靠性。 变送器内部结构 ? ?
电子检测装置设计实践 题目： PT100 温度变送器的设计 姓名： 学号： 成绩：__________________ 西安理工大学信息与控制工程系 2016 年 1 月 22 日
总成绩 验收成绩 验收（抽样）结果 结果 均方根误差 / 排 名 精度 / 排名 最终排名 报告成绩 报告评价 学生成绩包括两个部分：检测装置验收和报告。 检测装置验收得分：根据验收测试的 4 组数据计算得到均方根误差和精度，将其各自排名，排名的结果相加，再排名，根据排名得到每个人的验收得分。 报告得分：根据电路设计、计算，电路图绘制，结果分析，综合得分。 最终得分：验收和报告各占50%。
电子检测装置设计实践项目设计说明书 项目： PT100温度变送器的设计姓名： 学号： 西安理工大学信息与控制工程系 2016 年 1 月 22 日
大纲 1概述 随着现代化工业生产的不断发展，在普通家庭里电热水器、电饭煲、电磁炉 等家用电器越来越成为必不可少的生活用品，然而这些电器都依赖于温度控制技术，所以说温度控制技术无处不在。基于此，如何获得温度信息值并进行准确而 又快速的控制这是非常重要而有意义的研究课题。 因铂热电阻具有测量范围大、稳定性好和耐氧化等优点，本课题采用PT100 铂热电阻作为温度感测元件，进行温度传感器的设计与实现。PT100在0 C的额定电阻值是 100，工作温度范围：- 200—850 C，考虑到实际应用，本课题设 计的测量范围为0— 100 C 。因为热敏电阻的的温度与阻值呈线性关系，根据测 量可得温度与电压的关系，阻值与电压的关系。 2总体设计 温度的控制 1、温度控制范围： 10--90 ℃内可任意设定温度值。 2、控制精度：± 5℃ 2.1 系统构成 24V 输入电源电路PT100 输出 U0放大电路桥式电路 2.2 主要设备及元器件选型 根据设计要求，采用LM324是四运放集成 电路，它采用 14 脚双列直插塑料封装， lm324 原理图如图所示。它的内部包含四组形式完全 相同的运算放大器，除电源共用外，四组运
品质铸造浙控 科技成就梦想！ 地址：中国〃浙江省杭州市西湖区三墩镇金渡北路88号邮编：310003 Add:88 Jindu North Road Sandun, Xihu,Hangzhou,Zhejiang,China 电话: +86-571-86732779 / 86048879 传真：+86-571-88074568-808 Tel: +86-571-86732779 / 86048879 Fax：+86-88074568-808 网址(URL)： https://www.doczj.com/doc/27599271.html, Email:zhekongkeji@https://www.doczj.com/doc/27599271.html, 技术说明书 杭州浙控科技有限公司
尊敬的客户： 衷心感谢您使用我单位制造生产的压力变送器、液位变送器。您在实际操作仪表的过程中，一定有新的发现和更切合实际的使用方法，您对仪表的外型、结构、功能也会有独到的体会，我们期盼您直言不讳，提出宝贵意见，我们将把您的意见转化为动力投入到完善仪器、改进服务等具体行动中去。 客户服务部 压力变送器 一、用途 本产品广泛用于石油、化工、冶金、电力、轻工、建材、科研等企事业单位，实现对流体压力的测量，可适用于工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。 二、特点 1、选用具有国际先进水平的传感器，配合高精度的元器件，经严格的工艺过程装配而成，因此在使用温度范围内非线性小，长期稳定性好。 2、可靠的机械保护IP65和防爆保护dⅡBT4/T6，适用于各种恶劣环境。 3、可用于测量粘稠、结晶及腐蚀性介质。 4、4～20mADC标准电流信号输出，二线制工作。 5、体积小，重量轻，安装、调试、使用方便。 三、技术指标 ◆被测介质：与316不锈钢兼容的液体、气体、蒸汽 ◆测量范围：-95KPa～40MPa ◆输出：4～20mADC二线制 ◆准确度：0.2%FS，0.5%FS ◆温度影响系数：±0.15%FS/10℃ ◆稳定性：优于0.2%FS/年 ◆电源电压：DC 12～36V ◆机械保护：IP65
温度变送器 一体化温度变送器一般由测温探头（热电偶或热电阻传感器）和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内，从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。 热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。测温热电阻信号转换放大后，再由线性电路对温度与电阻的非线性关系进行补偿，经V/I转换电路后输出一个与被测温度成线性关系的4～20mA的恒流信号。 热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。它是将热电偶产生的热电势经冷端补偿放大后，再由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号。为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。当热电偶断丝或接触不良时，变送器会输出最大值（28mA）以使仪表切断电源。 一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。 一体化温度变送器的输出为统一的4～20mA信号；可与微机系统或其它常规仪表匹配使用。也可根据用户要求做成防爆型或防火型测量仪表。 SBW系列温度变送器模块为24V供电、二线制的一体化变送器。产品采用进口集成电路，将热电阻或热电偶的信号放大，并转换成4-20mA的输出电流,或0～5V的输出电压。其中铠装变送器可以直接测量气体或液体的温度特别适用于低温范围测量，克服了冷凝水对测温所带来的影响. 热电阻
