电力系统分析计算题
1.假设电压U 1固定不变，试就图示系统分析为什么投入电容器C 后可以降低线损和提高电压U 2。
2. 试就图示系统分析为什么对中枢点U 1进行逆调压可以对负荷点电压U 2进行控制的原理。
3. 试就图示系统分析（a ）、（b ）两种情况下线路的电能损耗ΔA ，你的结论是什么？
4.某负荷由发电厂经电压为110kV 的输电线路供电。
Ω, X=41Ω，C Q 2
1 =1.7Mvar ， 发
线路的参数为：R=17
电厂高压母线电压U 1=116kV, 线路末端负荷为20+j10 MVA,求输电线路的功率损耗和末端电压U 2（计及电压降落的横分量)。(12分)
5、某降压变电所装有两台并联工作的有载调压变压器，电压为110±5×2.5/11 kV ，容量为31.5MVA,
已知最大负荷时:高压母线电压为103 kV,两台变压器并列运行时的电压损耗为5.849 kV,最小负荷时: 高压母线电压为108.5 kV, 两台变压器并列运行时的电压损耗为2.631 kV 。变电所低压母线要求逆调压，试选择有载调压变压器分接头。(12分)
6.一双电源电力系统如下图所示，如在f 点发生b 、
P+jQ
P+jQ
S
~
（h ）
（a ） （b ）
20+j10 MVA
U 2
2
T 1
1
MVA
X X j E d
G 3013.013.01"2.,
,.
1.
===
U K %=10.5 60MV A
U K %=10.5
31.5MV A
80km
X 1=0.4Ω/km X 0=3.5 X 1
MVA
X X j E d G 60125.0125.01".2,
,.
2.
===
c 两相接地短路,求故障点处故障相电流.
I fb. (初始瞬间基波分量)（取S B =60MVA, U B 为各电压级的平均额定电压）（13分）
7.如下图所示，一个地区变电所，由双回110KV 线路供电，变电所装两台容量均为31.5 MVA 、分接头为110±4×2.5%/11KV 的变压器，已知每条线路的电抗为29.2Ω，每台变压器的电抗为40.4Ω(已归算到110KV 侧),变电所低压母线归算到高压母线的电压在最大负荷时U 2max =100.5KV, 在最小负荷时U 2min =107.5KV,变电所低压母线要求逆调压,试配合变压器变比的选择,确定采用下列无功补偿设备时的设备容量：（1）补偿设备为静电电容器(2) 补偿设备为调相机。（不要求校验）（12分）
8.有一电力系统如下图所示，变压器T 1和变压器T 2的零序励磁电抗均为∞，若变压器T 1高压母线b 、c 两相发
生金属性接地短路,各元件参数如图中所示（折算到统一基准值）求故障点处的故障相电流.
I fc 。(初始瞬间基波分量)（13分）
9. 标出下图中变压器的额定电压。（4分）
10.以简单电力系统为例，当电力线路终端发生短路故障切除一回输电线路。试用面积定则说明系统的暂态稳定问题，用阴影标出加速面积和减速面积。写出暂稳判据。
110±4×2.5%/11KV
jQ c
05
.02.03.01
"02"
11.
====X X X j E G
（1，1）
1
.0021===X X X 12
.002
1===X X X
X 1=X 2=0.3
X 0=0.7
03
.015.025.01"0212====X X X j E G
10.5KV
T 1
T 2 220KV 10KV
11. 有一额定电压为10KV 的两端供电的均一网，线路长度及负荷注于图中km x km r /345.0,/45.000Ω=Ω=,试求当
kv U kv U B
A 0004.10,05.10∠=∠=&&时，电网的潮流分布并标出功率分点。（8分〕
12.某发电厂升压变电所的接线如下图（a ）所示，等值电
路如下图（b ）所示．已知最大和最小负荷时，其高压侧电压分别为117KV 和115KV.若发电机U F 给定为U Fmax =6.3KV,U Fmin =6KV.试选择变压器的分接头.(12分)
13.如图所示, 在d 点发生单相短路时（U 相），计算
t=0秒时短路点d 的短路电流及V 相电压。已知元件参数在图上,计算时取
S J =100MVA,U J =U P (12分）
200+j200KVA
300+j150KV A
MVA
j
MVA j S 203040max ++= (a)
(b)
121±2×2.5%/6.3KV
60MV A U d
%=10.5
T 2 G 120MV A
10．5KV X d ”=0.9 X 2=0.45
67.1.
"j E =
P P
14. 画出两相短路时的复合序网图。（3分） 15. 图示10KV 环形电网，各段导线的排列方式及线间几何均距相
km x km r /38.0,/64.000Ω=Ω=,
同，导线型号LJ －50，其线路长度及用户负荷均在图中标出，求其功率分布、标出功率分
点并求其最大电压损耗。（8分〕
16. 降压变压器电压为KV 11/5.22110％?±，归算到高压侧的阻抗为3＋j40Ω。在最大负荷和最小负荷时通过变压器的功
率
分别为
MVA J S MVA j S 1717,1050min .
max .
+=+=。高压侧的电压分别为KV U KV U 115,113min 1max 1==，低压侧要
求顺调压。试选择变压器分接头电压。（10分）
17.电气接线如下图所示，架空线正序电抗均取X 1=0.4Ω/km,零序电抗取X 0=3X 1 ,若在d 点发生单相接地短路（U 相）,求t=0s 时故障点处的短路电流及V 相电压。计算时取S J =100MVA,U J =U P （14分）
18.某电力系统如图所示，额定电压为110kV 的双回输电线路，长80km,其单回输电线路的参数为：r 1=0.21Ω/km, X 1=0.416Ω/ km, b 1=2.74×10-6s/km 。变电所有两台容量为15MVA 的变压器，变比为110/11kV ，两台并联后归算到110kV 侧的参数为：R T =3.44Ω,X T =42.35Ω,G T =6.7×10-6S,B T =8.68×10-5S 。如果线路首端电压为121Kv ，~
S L2=30+j12MVA, ~
S L3=20+j15MVA,试计算线路始端输入功率和变压器末端电压（忽略电压降落的横分量）
A （电源） 5＋MVA j 24＋MVA 2
110±2×2.5%/11
S
1
2
".
E X d ”X 2T 1
115KV
3
T
1
S L
S L2
L
19.一台升压变压器的容量为240MVA，变比为242±3×2.5%/10.5kV，在最大负荷和最小负荷时，高压
侧的电压分别为U
1max ＝235kV和U
1min
＝226kV,归算到高压侧的变压器的电压损耗分别为ΔU
1max
＝6kV和Δ
U
1min
＝4kV。发电机电压母线要求逆调压，试选择有载调压变压器的分接头。
20.如图所示的系统中，变压器T
2
高压母线b相发生金属性单相接地短路。
1）计算短路瞬间故障点的短路电流和各相电压，并绘制相量图。
2）计算发电机的各相电流及线路始端电压（15分）
发电机：120MVA，10.5 kV, X
d ”= X
2
=0.14; 984
.1
.
"j
E
变压器: T
1
和T
2
相同，60MVA，U
K
%=10.5
线路：平行双回路，105 km,每回路X
1
=0.14Ω/ km，X
=3X
1；
负荷：L
1
：60MVA ，L
2
：40MVA，正序电抗取1.2, 负序电抗取0.35。
（计算时要求取：S
B
=120 MVA, U
B
=U
av.n
）
21. 某电厂原理接线如下图所示，发电机满载运行，厂用电及发电厂电压直配线负荷占发电机出力的
10%,
其余功率经升压变压器送入电力系统.已知U
A
=119 kV , 变压器的额定容量为31500KVA,短路损耗为190KW,空载损耗为31.05KW,短路电压百分数为10.5,空载电流百分数为0.7,试求发电机的实际电压.(12分)
22. 某降压变电所变压器电压为110±3×2.5%/11 kV，最大负荷时变压器低压侧归算至高压侧的电压为
100 kV，最小负荷时变压器低压侧归算至高压侧的电压为104 kV。变电所低压母线要求逆调压，试选择有载调压变压器分接头。(8分)
23. 图中f点发生三相短路，四台发电机的X
d
”=0.2。
1）若将电源分组，G
1
和G
2
为第1组，G
3
和G
4
为第2组，试计算每组电源的转移电抗和计算电抗X
js1
和X
js2
；
2) 各组的基准电流I
B1
和I
B2
。（10分）
（取S
B
=100MVA, U
B
=U
av。n
）
L2
COS
厂用电
G2
G1
37 kV
G3G4
T1、T
3
U K1%=11
24. 有一条长200km 、电压为220KV 的单回输电线路,导线型号为LGJ-300,导线计算直径为24.2mm,三相导线水平排列,线间距离为7m,线路末端电压为215KV, 线路末端负荷为P 2=160MW 、COS ф=0.9,试计算其首端电压和首端功率.(13分)
25.某降压变电所变压器电压为110±3×2.5%/11 kV ，最大负荷时变压器低压侧归算至高压侧的电压为100 kV ，最小负荷时变压器低压侧归算至高压侧的电压为104 kV 。变电所低压母线要求逆调压，试选择有载调压变压器分接头。(12分)
26.电力系统接线如下图所示．已知各元件的电抗标幺值（已归算到统一基准之下）如下：发电机G 的正、负序电抗均为0.2,正序电势为.
E G1=j1;发电机G'的正、负序电抗分别为X'G1=0.3,X'G2=0.4;变压器T 1、T 2的电抗分别为X T1=0.12,X T2=0.1;线路的正序电抗X L1=0.3, 零序电抗X L0=1.4 。若在k 点发生不对称短路： ①画出正序、负序及零序网络图.
②化简各序网络,分别求出正序、零序网络对短路点的总电抗.(12分)
27. 电力网的等值电路如图所示，已知节点1的电压U 1=116kV ，末端负荷MVA j S 68~
3+=。求该网络的潮流分布。
28. 110kV 线路和降压变压器的接线如图所示。已知线路和变压器归算至110kV 的阻抗之和为26+j130Ω,最大和最小负荷时的电压损耗为：
ΔU max =28.63kV ，ΔU min =12.9kV 。节点1的电压维持118kV 不变，低压母线要求恒调压，保持10.5kV 。配合变压器变比的选择，确定低压母线侧应装设的电容器的容量。（不要求校验）。
29.系统如图所示，试求故障点a 相各序电流和电压。
S 3=8+j6 MV A
P+jQ
U 1ΔU max =28.63kV
ΔU =12.9kV
30.系统如图所示，试求故障点a 相各序电流和电压.
31.电气接线如下图所示，架空线正序电抗均取X1=0.4Ω/km,零序电抗取X0=3X1 ,若在d 点发生单相接地短路（U 相）,求t=0s 时故障点处的短路电流及V 相电压。计算时取S B =100MVA,U B =U avN
1.分析为什么a 点是静态稳定的？
画图分析自动重合闸装置（快速切除故障）对电力系统暂态稳定性的影响？
115kv
6.3kv
7km
m
13km
10km
T2 10MV A U K %=8
T3
15MV A U K %=8
发电机：32MV A,，X’’d=X2=0.132
E’’=j1
T1
40MV A U K %=10
Eq
P P
三、计算分析题 1、图1.5.1所示电路，已知U =3V ，求R 。（2k Ω） 2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。（1V 、5A ） 3、电路如图1.5.5所示，求10V 电压源发出的 功率。 （－35W ） 4、分别计算S 打开与闭合时图1.5.6电路中A 、B 两点的电位。（S 打开：A －10.5V,B －7.5V S 闭合：A 0V ，B 1.6V ） 5、试求图1.5.7所示电路的入端电阻R AB 。（150Ω） U － 图1.5.1 1Ω 图1.5.2 6V 图1.5.5 B －图1.5.6 Ω 图1.5.7
6、试求图2.4.1所示电路的电压U 。 7、已知图2.5.1电路中电压U =4.5V ，试应用已经学过的电路求解法求电阻R 。 （18Ω） 8、求解图2.5.2所示电路的戴维南等效电路。 （U ab =0V ，R 0=8.8Ω） 9、列出图2.5.4所示电路的结点电压方程。 解：画出图2.5.4等效电路图如下： 图2.5.1 9V 图2.5.2 2A Ω U 图2.4.1题电路
对结点A 对结点B 10、应用等效变换求图示电路中的I的值。（10分） 解：等效电路如下： 11、应用等效变换求图示电路中的I的值。
12、应用戴维南定理求解图示电路中的电流I 13、如下图所示，RL等于何值时，能得到最大传输功率P0max？并计算P0max 。
16、图示电路中，开关闭合之前电路已处于稳定状态，已知R1=R2=2Ω 解开关闭合后电感电流iL的全响应表达式。 17、图示电路中，t=0时开关闭合，闭合之前电路已处于稳定状态，请用三要素法求解开关闭合后电容电压uc的全响应表达式。
模拟试题1 教学屮心: __________________ 专业层次: _________________________________ 学号： ______________________ 姓名：__________________ 座号：_________ 注意事项：1?本试卷共五大题，满分100分，考试吋间90分钟,闭卷； 2.考前请将以上各项信息填写清楚； 3.所有答案直接做在试卷上,做在草稿纸上无效； 4.考试结束，试卷、草稿纸一并交回。 一、填空题 1.电力系统标幺值屮选择基准值的要求是在标幺值屮各物理量都用 _______ 表示, 首先选择 _____ O 2.电力系统是有___ , ____ , _____ , ____ 和______ 的电气设备（如发电机, 变压器，电力线路以及各种用电设备）联系在一起组成的有机整体。 3?调压方式： ___ , ______ , ______ 4.电力线路上的无功功率损耗分两部分: ________ 和_______ 屮的无功功率的损耗。 5. ________________________________________ 电力系统屮性点的运行方式主要分两类： __________________________________ , _______ o 6.这种高峰负荷时_________ ,低谷负荷吋__________ 的屮枢点电压调整方面称 逆调压。 7.我国电力系统常用的屮性点接地方式有四 利I：____ 、_______ 、_____ 和________ O 8.对电力系统运行的首要要求__________ 。 9.元件的电抗比电阻大得多的高压传输电线屮，感性无功功率从元件电 压 ___ 的i端流向电压_____ 的一端。 10.电力系统屮所有电力用户的用电设备所消耗的电功率总和称为电力系统的一 综合用电负荷。
一．填空题 1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。 2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。“电压偏移”是指输电线某点的实际电压和额定 电压的（数值）的差。 3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路 电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。 4、标么值是指（有名值/实际值）和（基准值）的比值。 5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本 形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。 6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联 电抗器），（静止补偿器和静止调相机）。 7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。 8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。 9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。 10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参 数）。 11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV） （225.5KV）（231KV）。 二：思考题 1.电力网，电力系统和动力系统的定义是什么？（p2） 答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。 电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。 动力系统：电力系统和动力部分的总和。 2.电力系统的电气接线图和地理接线图有何区别？（p4-5） 答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。但难以表示各主要电机电器间的联系。 电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。但难以反映各发电厂、变电所、电力线路的相对位置。 3.电力系统运行的特点和要求是什么？（p5） 答：特点：（1）电能与国民经济各部门联系密切。（2）电能不能大量储存。(3)生产、输送、消费电能各环节所组成的统一整体不可分割。（4）电能生产、输送、消费工况的改变十分迅速。（5）对电能质量的要求颇为严格。 要求：（1）保证可靠的持续供电。（2）保证良好的电能质量。（3）保证系统运行的经济性。 4.电网互联的优缺点是什么？（p7） 答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。 5.我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？ （p8-9） 答：额定电压等级有（kv）：3、6、10、35、110、220、330、500 平均额定电压有（kv）：3.15、6.3、10.5、37、115、230、345、525 系统各元件的额定电压如何确定：发电机母线比额定电压高5%。变压器接电源侧为额定电压，接负荷侧比额定电压高10%，变压器如果直接接负荷，则这一侧比额定电压高5%。 6.电力系统为什么不采用一个统一的电压等级，而要设置多级电压？（p8） S 。当功率一定时电压越高电流越小，导线答：三相功率S和线电压U、线电流I之间的固定关系为
一、填空题(每空1分，共15分) 1、一只标有额定电压20V、额定功率1W的灯泡。现接在10V的电源下使用，则其阻值为，实际电流是，实际消耗的功率为。 2、电流源IS=5A，r0=2Ω，若变换成等效电压源，则U=，r0=. 3、b条支路、n个节点的电路，独立的KCL方程数等于，独立的个KVL方程数等于。 4、三相四线制供电线路可以提供两种电压，火线与零线之间的电压叫做，火线与火线 之间的电压叫做。 5、正弦周期电流的有效值与最大值之间的关系是。 6、某一正弦交流电压的解析式为u=102cos（200πt＋45°）V，则该正弦电流的有 效值U=_____________V，频率为f=H Z。当t=1s 7、线性电路线性性质的最重要体现就是性和性，它们反映了电路中激励与响应的内在 关系。 8、功率因数反映了供电设备的利用率，为了提高功率因数通常采用补偿的方法。 二、判断题(正确打“√”,错误打“×”)(每题1分，共10分) 1、受控源与独立源一样可以进行电源的等效变换，变换过程中可以将受控源的控制量 变异。（） 2、叠加定理适用于线性电路，电压、电流和功率均可叠加。（） 3、应用叠加定理和戴维宁定理时，受控源不能与电阻同样对待。（） 4、电流表内阻越小，电压表内阻越大，测量越准确。（） 5、含有L、C元件的正弦交流信号电路，若电路的无功功率Q=0，则可判定电路发生谐 振 。 （ ） 6、电压和电流计算结果得负值，说明它们的参考方向假设反了。（） 7、电功率大的用电器，电功也一定大。（）
Ω100s i 1H F 18、结点电压法是只应用基尔霍夫电压定律对电路求解的方法。（） 9、非正弦周期量的有效值等于它各次谐波有效值之和。（） 10、实用中的任何一个两孔插座对外都可视为一个有源二端网络。（） 三、单项选择题(每小题1分，共20分) 1、一根粗细均匀的电阻丝，阻值为25Ω，将其等分成五段，然后并联使用，则其等效电阻是（） A.1/25Ω B.1/5Ω C.1Ω D.5Ω 2、两个同频率正弦交流电流i1、i2的有效值各为40A 和30A 。当i1+i2的有效值为10A 时，i1与i2的相位差是（） A.0O B.180O. C.90O D.270O 3、在R 、L 、C 串联电路中，当总电流与总电压同相时，下列关系式正确的是（） A.ωL 2c =1 B.ωLC =1 C.ω2LC =1 D.ωLC 2=1 4、图示单口网络的等效电阻等于（） (A)2Ω (B)4Ω (C)6Ω (D)-2Ω 5、图示电路中电阻R 吸收的平均功率P 等于（） (A)12.5W (B)16W (C)32W (D)25W 6、示电路中电压u 等于（） (A)4V (B)-4V (C)6V (D)-6V 7、图示谐振电路的品质因（） (A)0.01 (B)1 (C)10 (D)100 8、5F 的线性电容的端口特性为（） (A)i u 5=(B)i 5=ψ(C)q u 2.0= 9、端口特性为43+=i ψ的二端电路元件是（）元件 (A)电感(B)电容(C)电阻 10、LC 并联正弦电流电路中， A I A I A I C L R 5,1,3===则总电流为（）A 。 (A) 8(B)5 (C) 4 Ω 2Ω2- 2V + u -+
电力系统的潮流计算 西安交通大学自动化学院 2012.10 3．1 电网结构如图3—11所示，其额定电压为10KV 。已知各节点的负荷功率及参数： MVA j S )2.03.0(2 +=， MVA j S )3.05.0(3+=， MVA j S )15.02.0(4+= Ω+=)4.22.1(12j Z ，Ω+=)0.20.1(23j Z ，Ω+=)0.35.1(24j Z 试求电压和功率分布。 解：（1）先假设各节点电压均为额定电压，求线路始端功率。 0068.00034.0)21(103.05.0)(2 2223232232323j j jX R V Q P S N +=++=++=?0019.00009.0)35.1(10 15.02.0)(2 2 224242242424j j jX R V Q P S N +=++=++=?
则： 3068.05034.023323j S S S +=?+= 1519.02009.024424j S S S +=?+= 6587.00043.122423' 12 j S S S S +=++= 又 0346 .00173.0)4.22.1(106587.00043.1)(2 2 212122'12'1212j j jX R V Q P S N +=++=++=? 故： 6933.00216.112'1212 j S S S +=?+= （2） 再用已知的线路始端电压kV V 5.101 =及上述求得的线路始端功率 12 S ，求出线 路 各 点 电 压 。
kV V X Q R P V 2752.05 .104.26933.02.10216.1)(11212121212=?+?=+=? kV V V V 2248.101212=?-≈ kV V V V kV V X Q R P V 1508.100740.0) (24242 2424242424=?-≈?=+=? kV V V V kV V X Q R P V 1156.101092.0) (23232 2323232323=?-≈?=+=? （3）根据上述求得的线路各点电压，重新计算各线路的功率损耗和线路始端功率。 0066.00033.0)21(12.103.05.02 2 223j j S +=++=? 0018.00009.0)35.1(15 .1015.02.02 2 224j j S +=++=? 故 3066.05033.023323j S S S +=?+= 1518.02009.024424j S S S +=?+= 则 6584.00042.122423' 12 j S S S S +=++= 又 0331.00166.0)4.22.1(22 .106584.00042.12 2 212j j S +=++=? 从而可得线路始端功率 6915.00208.112 j S +=
自测题（一）一电力系统的基本知识 一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题 2.5分，共50分） 1、对电力系统的基本要求是（）。 A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响； B、保证对用户的供电可靠性和电能质量； C、保证对用户的供电可靠性，提高系统运行的经济性； D保证对用户的供电可靠性。 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。 A、一级负荷； B、二级负荷； C、三级负荷； D、特级负荷（ 3、对于供电可靠性，下述说法中正确的是（）。 A、所有负荷都应当做到在任何情况下不中断供电； B、一级和二级负荷应当在任何情况下不中断供电； C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电； D—级负荷在任何情况下都不允许中断供电、二级负荷应尽可 能不停电、三级负荷可以根据系统运行情况随时停电。 4、衡量电能质量的技术指标是（）。 A、电压偏移、频率偏移、网损率； B ［、电压偏移、频率偏移、电压畸变率； C、厂用电率、燃料消耗率、网损率； D、厂用电率、网损率、
电压畸变率 5、用于电能远距离输送的线路称为（）。 A、配电线路； B、直配线路； C、输电线路； D、输配 电线路。 6、关于变压器，下述说法中错误的是（） A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求； B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换； C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同； D变压器的副边绕组额定电压一般应为用电设备额定电压的 1.1倍。 7、衡量电力系统运行经济性的主要指标是（）。 A、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建 设投资、网损率； C、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8关于联合电力系统，下述说法中错误的是（）。 A、联合电力系统可以更好地合理利用能源; B、在满足负荷要求的情况下，联合电力系统的装机容量可以减 少;
首页 - 我的作业列表 - 《电力系统分析基础（Ⅰ）》第二次作业答案欢迎你，窦建华(FH112258006) 你的得分：85.0 完成日期：2014年01月23日09点14分 说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2014年03月13日)后显示在题目旁边。 一、单项选择题。本大题共2个小题，每小题20.0 分，共40.0分。在每小题给出的选项中，只有一项是符合题目要求的。 1. ( A ) A. B. C. 2. ( B )
A. B. C. 二、多项选择题。本大题共5个小题，每小题6.0 分，共30.0分。在每小题给出的选项中，有一项或多项是符合题目要求的。 1.电力系统中枢点的调压方式有( ) ( ACD ) A.顺调压 B.改变变压器的变比调压 C.逆调压 D.常调压 E.发电机调压 2.电力系统稳定性按干扰的大小可分为( ) ( AD ) A.静态稳定 B.电压稳定 C.动态稳定 D.暂态稳定 E.频率稳定 3.功角δ的物理意义为( ) ( ABC ) A.作为电磁参数代表发电机q轴电势之间的夹角 B.作为继续参数代表发电机转子之间的相对位置 C.各发电机机端电压之间的夹角 4.架空输电线路各序参数的特点有( ) ( AD ) A.正序参数与负序参数相等 B.正序参数大于负序参数 C.零序参数大于正序参数 D.零序参数大于负序参数
E.架空地线使等值的零序阻抗参数减小 5.电力系统中的无功功率负荷有( ) ( BCDE ) A.异步电动机 B.同步调相机 C.变压器 D.输电线路 E.电抗器 三、判断题。本大题共10个小题，每小题3.0 分，共30.0分。 1.采用自动重合闸将使最大可能的减速面积减小。（） (错误) 2.电力系统一般采用火电厂作为主调频厂。（） (错误) 3.电力系统电压大小主要受有功功率影响。（） (错误) 4.不对称故障一般采用对称分量法进行分析。（） (正确) 5.最大可能的减速面积大于加速面积，系统将失去暂态稳定。（） (错误) 6.电压降落是指首末端两点电压的相量差。（） (正确) 7.快速切除故障可以提高电力系统的暂态稳定性。（） (正确) 8.自动励磁调节器是提高电力系统静态稳定的有效措施。（） (正确) 9.电力系统二次调频可以实现无差调节。（） (正确) 10.短路冲击电流是短路电流的最大有效值。（） (错误) @Copyright2007 四川大学网络教育学院版权所有
电力系统分析练习题 一、简答题 1、电力线路的正序电抗与零序电抗是否相等？ 2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？ 3、动力系统、电力系统和电力网的基本构成形式如何？ 4、电力变压器的主要作用是什么？ 5、采用标么值计算有什么优点？ 6、对电力系统运行的要求是什么？ 7、试画出单相变压器等值电路。 8、试画出电力线路等值电路。 二、如图所示的电力系统 1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压； 2.给出其稳态分析时的等值电路； 3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为 0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗； 4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会
增加还是减少？ 三、电力系统接线如下图所示，电网各级电压示于图中，求 1)发电机和各变压器高低压侧额定电压； 2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。 四 93kW,短路电压23.5kW G 、B 。 五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=13.15, V S （2-3）%=5.7, V S （3-1）%=20.4, ΔP 0=187千瓦，I 0 %=0.856。试求归算到220千伏侧的变压器参数。（注：功率值未归算，电压值已归算） 六、已知某一变压器参数如表1所示。 表1
电力系统分析（下）模拟试题，答案在后面显示 模拟试题 一、单项选择题 (本题共15小题，每小题2分，共30分) 1.三相系统中的对称基频交流电流经过派克变换后，所得的d轴和q轴分量是（）。 A.基频电流 B. 倍频电流 C. 直流电流 D. 不确定 2.输电线路的零序阻抗要比其正序阻抗（）。 A．相等 B．大 C．小 D．不确定 3.计算短路冲击电流时，冲击系数的变化范围是（）。 A．1≤k im≤2 B．1≤k im≤ C．1≤k im≤ D．1≤k im≤ 4.电力系统静态稳定的实用判据是（）. 5. 电力系统短路电流的近似计算中，可忽略输电线路的电阻和（） A．电容 B.电抗 C.电 阻 D.电纳 6. 变压器零序等值电路与外电路的连接，取决于零序电流流通的路径，当变压器绕组（）接法时， 该绕组端点与外电路是连通关系。 A．中性点接地Y0 B．中性点不接地Y C．三角形接法Δ D．三相平衡负载 7. 电力系统的短路类型中，属于对称短路的是（）。 A 单相短路 B．两相短路 C．两相短路接地 D．三相短路 8. P-δ曲线被称为（）。 A.耗量特性曲线 B.负荷曲线 C.正弦电压曲线 D.功角曲线 9. 电力系统发生不对称短路时，系统某点的电压不对称程度随着离短路点距离的增大而（）。 A．增大 B．减弱 C．不变 D．不确定 10. 计算负荷提供的冲击电流时，对于小容量的电动机和综合负荷，冲击系数取（）。 A． B． C． D．1 11. 变压器漏磁通的路径与所通电流的序别（）。 A.相同 B.相反 C.无关 D．不确定
12. 单线接地短路计算中，电压和电流的各序分量，可直接应用（）来求得。 A．正序网 B．负序网 C．零序网 D．复合序网 13. 输电线路的零序阻抗比正序阻抗（）。 A．相同 B．大 C.小 D．不确定 14. 平行架设的双回路输电线路中，由于平行线路间互阻抗的影响，输电线路的零序等值阻抗（）。 A．不变 B．增大 C．减小D．不确定 15. 与励磁绕组的自由直流产生的磁通有依存关系的分量是（）。 A.定子的倍频电流分量 B．定子基频电流的自由分量 C．转子的倍频电流分量 D．定子基频电流的自由分量 二、多选题（本题共10小题，每小题2分，共20分） 1.有阻尼绕组同步发电机突然三相短路后的暂态过程分为两个阶段：（）。 A.次暂态过程 B.暂态过程 C.稳态过程 D.过渡过程 2.恒定电势源是指（）都保持恒定的电源。 A.电压幅值 B.电压相角 C.电流 D.频率 3.同步电机的基本方程包括d，q，0坐标系下同步电机的（）。 A.电势方程 B.电流方程 C.磁链方程 D.电感方程 4.以下属于会引发电力系统短路故障的原因有（）。 A.绝缘材料老化 B.雷击造成的闪络放电 C.运行人员带负荷拉刀闸 D.鸟兽跨接在裸露载流导体上 5.无阻尼绕组同步电机突然短路时，定子电流包含的分量是（）。 A．强制分量 B．基频分量 C．倍频分量 D．直流分量 6.其实次暂态电流就是短路电流（）的初值。 A．非周期分量 B．周期分量 C．基频分量 D．倍频分量 7. 在简化电力网络时，影响多台发电机是否能够合并的主要因素是（）。 A．发电机间的距离 B．短路的类型C．发电机的特性（类型和参数） D．对短路点的电气距离 8.与定子自由电流的非周期分量产生的磁通有依存关系的分量是（）。 A.定子电流的倍频分量B．定子电流的基频分量 C．转子电流的倍频分量 D．转子电流的基频分量
2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。 A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。 4、衡量电能质量的技术指标是（ ）。 A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率 5、用于电能远距离输送的线路称为（ ）。 A 、配电线路； B 、直配线路； C 、输电线路； D 、输配电线路。 7、衡量电力系统运行经济性的主要指标是（ ）。 A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。 8、关于联合电力系统，下述说法中错误的是（ ）。 A 、联合电力系统可以更好地合理利用能源； B 、在满足负荷要求的情况下，联合电力系统的装机容量可以减少； C 、联合电力系统可以提高供电可靠性和电能质量； D 、联合电力系统不利于装设效率较高的大容量机组。 9、我国目前电力系统的最高电压等级是（ ）。 A 、交流500kv ，直流kv 500±； B 、交流750kv ，直流kv 500±； C 、交流500kv ，直流kv 800±；； D 、交流1000kv ，直流kv 800±。 10、用于连接220kv 和110kv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（ ）。 A 、220kv 、110kv ； B 、220kv 、115kv ； C 、242Kv 、121Kv ； D 、220kv 、121kv 。 11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。 A 、单电源双回路放射式； B 、双电源供电方式； C 、单回路放射式接线； D 、单回路放射式或单电源双回路放射式。 12、关于单电源环形供电网络，下述说法中正确的是（ ）。 A 、供电可靠性差、正常运行方式下电压质量好； B 、供电可靠性高、正常运行及线路检修（开环运行）情况下都有好的电压质量； C 、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况； D 、供电可靠性高，但电压质量较差。 13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（ ）。 A 、交流500kv 通常用于区域电力系统的输电网络； B 、交流220kv 通常用于地方电力系统的输电网络； C 、交流35kv 及以下电压等级通常用于配电网络； D 、除10kv 电压等级用于配电网络外，10kv 以上的电压等级都只能用于输电网络。 14、110kv 及以上电力系统应采用的中性点运行方式为（ ）。 A 、直接接地； B 、不接地； C 、经消弧线圈接地； D 、不接地或经消弧线圈接地。 16、110kv 及以上电力系统中，架空输电线路全线架设避雷线的目的是（ ）。
学习-----好资料 电力系统分析试题 （时间100分钟，满分100分） 一?单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。每小题1分，共10分） 1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。 A、两端供电网、环网、双回线路辐射网 B、双回线路辐射网、环网、单回路链式网 C、单回路辐射网、两端供电网、单回路干线网 2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是（）。 A、正常运行时为零，单相接地时升高为线电压； B、正常运行时为零，单相接地时升高为相电压； C、正常运行时无法确定，单相接地时为相电压。 3、220kv电力系统中性点应采用的接线方式是（）。 A、不接地； B、直接接地； C、经消弧线圈接地。 4、架空输电线路采用分裂导线的目的是（）。 A、减小输电线路电阻； B、减小输电线路电抗； C、增大输电线路电容。 5、500kv超高压输电线路两端装设并联电抗器的目的是（）。 A、防止输电线路重载时末端电压降低； B、防止输电线路轻载时末端电压升高； C、防止输电线路轻载时末端电压降低。 6、关于单侧电源电力网，下述说法中正确的是（）。 A、电力网的功率分布由负荷分布确定，其潮流无法调控； B、电力网的功率分布与线路阻抗有关，其潮流无法调控； C、电力网功率自然分布就是功率的经济分布。 7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为（）。 A、n >h 阶； B、（n—1） x（n —1）阶； C、（n + 1） x（n+ 1）阶。 8、系统中有功功率不足，会造成（）。 A、电压水平上升； B、电压水平下降； C、频率下降。 4发电厂两台发电机组并列运行时，如果两台发电机册育功出力都没有达到额定值，且有 当发电厂有功负荷减小时，应该首先减小有功出力的是（）?心 A、1号机组； B、2号机组； C、同时减小。 10、电力系统无功电源最优分配的目的是（）。 A、使电力系统总的能源消耗最少； B、使电力网的有功损耗最小； C、使电力系统的电能质量最好。 二?判断题：（下列各题中，你认为正确的，请在题干的括号内打“V，错误的打“X。每小题1分，共15 分） 1、输电线路首端电压不一定总是咼于末端电压。（） 2、高压系统中，有功功率总是从电压相位超前的点向电压相位滞后的点传输。（）
电力系统分析复习题 二、计算题 1．有一台110/11，容量为20000KVA 的三相双绕组变压器，名牌给出的实验数据为：△P K =135KW, P 0=22KW ，U k %=10.5，I 0%=0.8，试计算折算到一次侧的Γ型变压器参数，画出等值电路。 2. 无穷大电源供电系统如图1所示，在输电线中点发生三相短路，求短路冲击电流最大有效值和短路功率，已知：Ug=110kV,降压变压器参数为Z T =0.5003+j7.7818Ω，Z L =1.1+j402Ω。 图1 3.电力线路长80km ，线路采用LGJ-120导线，其参数为Z l =21.6+j33Ω，B l /2=1.1*10-4 S ，线路额定电压为110KV ，末端接有一台容量为20MVA 、变比为110/38.5KV 的降压变压器，折算到变压器高压侧的变压器参数为： Z T =4.93+j63.5Ω，Y T =(4.95-j49.5)*10-6 S ，变压器低压侧负荷为15+j11.25MVA ，正常运行时要求线路始端电压U 1为117.26KV 。试画出网络等值电路，计算该输电网的潮流、电压分布（有名值、标幺值均可）。 4．计算图3网络导纳矩阵（图中数据是阻抗值） 图 3 5.单相对地短路故障如图4所示，故障边界条件为：. . . 0,0fb fa fc U I I ===, 其中：Z 0 =j0.25, Z 1 =j0.14, Z 2 =j0.15, U F =1.05∠0 （a ）画出序网络的连接关系图，(b)写出正、负、零序故障电流、电压计算式。 T 1 L 23 S 36KV
图4 电力线路长100km ，线路采用LGJ-120导线，如图3所示，其参数为Z l =27+j41.2Ω，B l /2=j1.38×10-4 S ，线路额定电压为110kV ，末端接有一台容量为20MVA 、变比为110/38.5kV 的降压变压器，折算到变压器高压侧的变压器参数为：Z T =4.93+j63.5Ω，Y T =(4.95-j49.5)×10-6 S ，变压器低压侧负荷为10+j5MVA ，正常运行时要求线路始端电压U 1为118kV 。（1）试画出网络参数为有名值时的等值电路；（2）计算各元件标幺值并绘制标幺值等值电路；（3）计算该输电网的潮流、电压分布（有名值、标幺值均可）。 图3 三、综合题 1. 某一网络进行潮流计算后的数据如图5所示，说明该系统中发电机、变压器及负载个数，利用图中数据说明发电机总的发电功率，负荷总的用电功率，计算网络损耗和效率，网络中各节点电压是否满足稳态运行要求，若要增大节点电压可采取哪种措施？ 图5 2、电力线路长80km ，线路采用LGJ-120导线，如图3所示，其参数为Z l =21.6+j33Ω，B l /2=j1.1×10-4 S ，线路额定电压为110kV ，末端接有一台容量为20MVA 、变比为110/38.5kV 的降压变压器，折算到变压器高压侧的变压器参数为： Z T =4.93+j63.5Ω， T 1 L 23 S 36KV
第一章 电力系统的基本概念 1-1 什么叫电力系统、电力网及动力系统 1-2 电力线、发电机、变压器和用电设备的额定电压是如何确定的 1-3 我国电网的电压等级有哪些 1-4 标出图1-4电力系统中各元件的额定电压。 1-5 请回答如图1－5所示电力系统中的二个问题： ⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。 ⑵ 当变压器1T 在+%抽头处工作，2T 在主抽头处工作，3T 在%抽头处工作时，求这些变压器的实际变比。 1-6 图1-6中已标明各级电网的电压等级。试标出图中发电机和电动机的额定电压及变压器的额定变比。 1-7 电力系统结线如图1-7所示，电网各级电压示于图中。试求： ⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。 习题1-4图

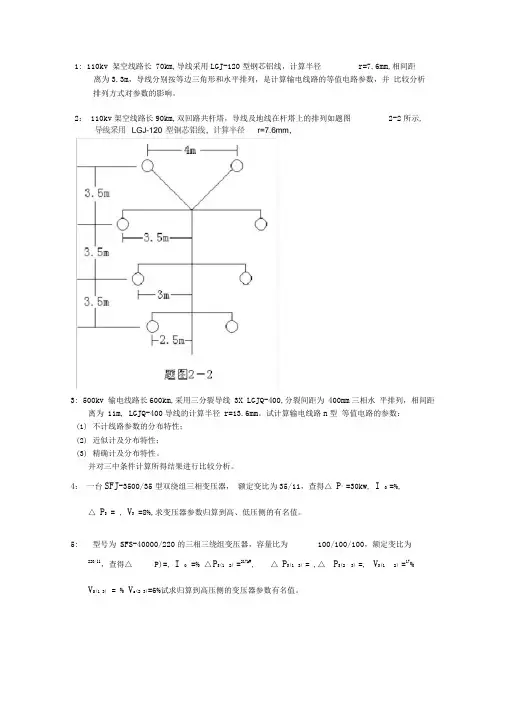

⑵设变压器1T 工作于+%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。 1-8 比较两种接地方式的优缺点，分析其适用范围。 1-9 什么叫三相系统中性点位移它在什么情况下发生中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍 1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么 第二章 电力系统各元件的参数及等值网络 2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。 2-2 三相双绕组变压器的型号为SSPL —63000/220，额定容量为63000kVA ，额定电压为242/，短路损耗404=k P kW ，短路电压45.14%=k U ，空载损耗93=o P kW ，空载电流 41.2%=o I 。求该变压器归算到高压侧的参数，并作出等值电路。 2-3 已知电力网如图2-3所示： 各元件参数如下： 变压器：1T ：S =400MVA ，12%=k U ， 242/ kV 2T ：S =400MVA ，12%=k U ， 220/121 kV 线路：2001=l km, /4.01Ω=x km (每回路) 602=l km, /4.01Ω=x km 115kV T 1 T 2 l 1 l 2 习题2-3图
11、求下列等值电路，并写出其导纳阵。 1:0.95j2? 12 12、有阻尼绕组同步发电机发生三相突然短路其定子绕组有哪些电流分量？ 13、如何利用等面积准则判断系统的暂态稳定性？ 14、试画出下网络K点发生单相短路时的零序网络。 K(1) 三个单相变压器组成 的三相变压器 15、在电力系统中常采用哪些技术措施降低网损率？ 三、计算题（每题10分，共40分） 16、电力系统如图所示。其参数如下：当在K1短路时，短路功率为S1=500MV.A；变压器T1、T2的参数相同：K=110/10.5KV，S TN=31.5MVA，V S % =10.5。求：下列两种运行情况下，在K2点短路时的短路功率和短路电流。 （1）断路器合闸后；（2）断路器跳闸后。 17、有一降压变电所，归算到低压侧参数如图所示。均为1欧姆。变压器变比分别为看k1=110/11kv和k2=115.5/11kv，末端负荷为（16+j12）MVA，已知低压母线电压10kv。试计算变压器功率分布和高压侧电压。 T1X T1 =j1 T2X T2=j1P+jQ 18、计算题（10分）有一降压变电所，归算到110kv的等值参数如图所示。变压器变比为110±2×2.5%/6.3kv，通过变压器的最大负荷为28+j14MV A，此时首端电压110kv；通过变压器的最小负荷为10+j6MV A，此时首端电压113kv。如保证低压侧电压变化范围为 6.0~6.6kv，试通过计算选择变压器分接头。 系统C T1 T2 QF K1K2
MVA kV 5.313.6/%5.22110?±1 2 12 Ω+)4044.2(j S S ) (a ) (b 19、两个系统由输电线联接，A ，B 两个系统均参加一次调频，当A 系统负荷 增加100MW ，A 系统参加二次调节增发50MW ，已知A K =600MW/HZ B K =400MW/HZ ，求ab P ?，及f ?。 A B ab P ?
电力系统分析练习题 一、单项选择题 1.对电力系统的基本要求就是(A) A.保证供电可靠性、保证良好的电能质量、保证系统运行的经济性 B.保证供电可靠性、保证良好的电能质量、保证继电保护动作的选择性 C.保证供电可靠性与良好的电能质量 D.保证供电可靠性与系统运行的经济性 2.下图所示的电力系统中,变压器T1的额定变比应为(B) A.242/121/11kV B.220/121/11kV C.220/110/10kV D.242/121/10kV 3.连接220kV 电力系统与110kV 电力系统的降压变压器,其额定变比应为(D) A.220/110kV B.220/115、5kV C.242/121kV D.220/121kV 4.我国110kV 以上电力系统中性点通常采用的运行方式就是(B) A 、不接地 B 、直接接地 C 、经消弧线圈接地 D 、经电容器接地 5.电力系统中性点经消弧线圈接地时,应采用的补偿方式为(A) A.过补偿 B.欠补偿 C.全补偿 D.全补偿或欠补偿 6.采用同一型号导线的三相架空输电线路,相间距离增大时,其电容(B) A.增大 B.减小 C.不变 D.无法确定 7.架空输电线路采用分裂导线的目的就是(A) A 、减小线路电抗 B 、减小线路电阻 C 、减小线路电容 D 、增大线路电抗 8.三相架空输电线路导线全换位的目的就是(A) A.减小三相参数的不平衡 B.减小线路电抗 C.减小线路电容 D.提高输电线路的输送容量 9.变压器参数B T 由试验数据 确定。(2章)(B) A.%K U B.%0I C.0P ? D.K P ? 10.变压器的电抗参数 T X ,由实验数据 确定。(A) A 、%K U B 、%0I C 、0P ? D 、K P ? 11.变压器的电纳参数T G ,由实验数据 确定。(C) A.%K U B.%0I C.0P ? D.K P ? 12.变压器的电阻参数T R ,由实验数据 确定。(D) A.%K U B.%0I C.0P ? D.K P ? 13.如果三相功率基准值为b S 、线电压基准值为b U ,则阻抗基准值为(D) A.b b U S / B. b b U S 3/ C.2/b b U S D.b b S U /2 14.输电线路运行时,其始端电压电压与末端电压的大小关系就是(C) A.始端电压一定高于末端电压 B. 始端电压始终等于末端电压 C.在不计电压降落横分量影响情况下,PR+QX>0时,始端电压高于末端电压 D.在不计电压降落横分量影响情况下,PR+QX>0时,始端电压低于末端电压 15.输电线路的电压降落就是指(A) A 、线路始端电压与末端电压的相量差 B 、线路始端电压与末端电压的数值差 C 、线路始端电压与额定电压的数值差 D 、线路末端电压与额定电压的数值差
作业题一参考答案 一、填空题 1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。 2．电力系统中性点有效接地方式指的是 中性点直接接地 。 3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。 4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。 5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。 6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。 7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。 8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。 9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。 10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。 二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。 11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ） ①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ） ①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ） ①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ） ①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ） ①△P O ②△P K ③U K % ④I O % 16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为?）取基准功率为S n ，则有功功率的标么值为（ ③ ） ① ?cos S P n ? ②?sin S P n ? ③n S P ④n S cos P ?? 17.环网中功率的自然分布是（ ④ ） ①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布
电力系统分析基础 目录 稳态部分 一．电力系统的基本概念 填空题 简答题 二．电力系统各元件的特征和数学模型 填空题 简答题 三．简单电力网络的计算和分析 填空题 简答题 四．复杂电力系统潮流的计算机算法 简答题 五．电力系统的有功功率和频率调整 1．电力系统中有功功率的平衡 2．电力系统中有功功率的最优分配 3．电力系统的频率调整 六．电力系统的无功功率和频率调整 1．电力系统的无功功率平衡 2．电力系统无功功率的最优分布 3．电力系统的电压调整 暂态部分 一．短路的基本知识
1.什么叫短路 2.短路的类型 3.短路产生的原因 4.短路的危害 5.电力系统故障的分类 二．标幺制 1.数学表达式 2.基准值的选取 3.基准值改变时标幺值的换算 4.不同电压等级电网中各元件参数标幺值的计算三．无限大电源 1.特点 2.产生最大短路全电流的条件 3.短路冲击电流im 4.短路电流有效值Ich 四．运算曲线法计算短路电流 1．基本原理 2.计算步骤 3.转移阻抗 4.计算电抗 五．对称分量法 1.正负零序分量 2.对称量和不对称量之间的线性变换关系 3. 电力系统主要元件的各序参数 六．不对称故障的分析计算 1.单相接地短路 2.两相短路 3.两相接地短路 4.正序增广网络
七．非故障处电流电压的计算 1.电压分布规律 2.对称分量经变压器后的相位变化 稳态部分 一 一、填空题 1、我国国家标准规定的额定电压有3kv 、6kv、10kv、35kv 、110kv 、220kv 、330kv、500kv 。 2、电能质量包含电压质量、频率质量、波形质量三方面。 3、无备用结线包括单回路放射式、干线式、链式网络。 4、有备用界结线包括双回路放射式、干线式、链式、环式、两端供电网络。 5、我国的六大电网：东北、华北、华中、华东、西南、西北。 6、电网中性点对地运行方式有：直接接地、不接地、经消弧线圈接地三种， 其中直接接地为大接地电流系统。 7、我国110kv及以上的系统中性点直接接地，35kv及以下的系统中性点不接地。 二、简答题 1、电力网络是指在电力系统中由变压器、电力线路等变换、输送、分配电能设备所组成的部分。 2、电力系统是指由发电机、各类变电所和输电线路以及电力用户组成的整体。 3、总装机容量是指电力系统中实际安装的发电机组额定百功功率的总和。
