简单电路图的识读
教学内容分析：电路图一般是指图形符号和线段组成的电子工程用的略图，包括电路原理图、接线图和逻辑图等。识读电路图的关键在于：1、熟悉各种电工电器零件的符号；2、理解电路的工作原理。对于较复杂的电路图（如收音机、电视机和VCD机等的电路图），由于高中
学生的知识有限，在此不要求学生识读，也不应该要求学生识读。在此我们涉及的只是一些结构简单小家电的电路图，如：照明电路图、家用电烤炉电路图、风扇电路图等。教学对象分析：学生在物
理学中已学过电学及一些电路图的知识。但是只停留在对一些简单的元器件及一些简单的电路连接方式上。学生在学习这部份内容时应有一种愿望：想通过自己的学习，能对家庭小电器有所了解，乃至维修。通过这节的学习，学生对这些小家电的工作原理应有一点初步的了解。教学目标：1、让学生能认识更多的电子元器件以及它们的图形符号。2、理解电路图（线路图）是设计当中的一门技术交流语言。3、学生对一些小电工电器的工作原理有大概的了解。4、通过本课时的教学使学生对通用技术的学习有进一步的升华。教学重点：认识更多的元器件和符号，理解一些小电器的工作原理。难点：理解小电工电器的工作原理。教学策略：《技术的表达与交流》这节，课标要求学生了解技术语言的种类及应用，能识读一般的机械加工图、线路图、效果图等常见的技术图样，能绘制草图和简单的三视图。而本节课的内容涉及的只是线路图，虽然电子线路图涉及的知识不少，但本课时限于学生的知识面，对于线路图的好多内容我们不便加深，特别是关于线路图的工作原理只能让学生有大概的了解。我们选用的例子都是从学生生活中取材，如简单照明电路、两端可控灯电路、家用电烤炉电路、可调亮度灯泡电路、风扇电路，这些例子学生并不陌生，它们的工作原理也较为简单，学生容易弄懂。而且学生生活中经常接触，有较多的实践机会，能让学生学以至用。另外为了使这节课具有操作性，且更有趣味，我们给每桌学生发给“高中电子元器件”一合，并设计了一个分组实验（两端可控灯电路）。让学生
动手连接电路，加深体会电路的工作原理。在课题引入时，我们从风扇翻倒后停转引入，且在最后拆卸风扇，让学生理解风扇停转的原因，
头尾呼应，希望课能上的园满。教具和学具准备：两幅挂图，常见的电子元器件一批，风扇一台，电烤炉一台，三极管灯泡亮度控制示教板一块，自动复位电路示教板一块；“两端可控灯电路”每桌一套、“高中电子元器件”每桌一合。在物理实验室授课。课时：１课时
课题引入我们每一位学生的家庭都有一些电子产品，如风扇、电视机等。下面我们来看一个小实验：电风扇通电转动，当将风扇放倒后，风扇停转。问：风扇停转的原因？引导学生认识到：要知道原因，就得识读风扇的电路图。同时板出课题。电路图涉及的知识很多，然后简述本课时的目标。画出“图3-37简单照明电路图”问：电路图中各符号的含义？电路中电流的流向？（因比较容易固不单独提问学生）学生回答后指出：我们之所以识读该电路图，是由于我们认识电路中的元器件符号表达的含义，同时理解电流的流向。挂出画好两幅电路图：图3-40电路图和电风扇电路图，问学生是否读懂？要读懂多一些电路图，就得熟悉多一些元器件的符号，下面我们来认识一些元器件的电路图符号。同时板书“（一）、常用元器件符号的实物老师将一些元器件符号与实物一一对应让学生认识老师补充“电解电容器、热敏电阻、稳压二极管、话筒“等的符号，简单解释接地的意思、意义。我们认识了不少元器件及符号，下面来练习识读几个简单的电路图。板书：（二）、电路图的识读画出图：3-38 并要求学生椐图接线，板动开关来体会开关控制灯泡亮暗的关系。问：四种情况电流的流向？（指定学生）如回答不出来老师可引导。以上我们认识了两个简单的电路图，下面我们再来看两个电路图，选画出图3-39并显示实物和演示：按下自动复位开关灯亮，松开后灯灭。指定学生分析电路原理。因为电路较简单学生一般能分析清楚。我们来看第二个电路：图3-40并画出。演示灯泡随着电位器的转动亮度发生变化。问：大家知道该电路的工作原理吗？电流的流向如可？为了搞清电流的流向，简介三极管的三个极的名称、电流在三极管中的流向等。并用实验证实。（我在三极管的三个极处串入三个电流表）画出电路图。指定学生上台观察三个电表了解电流方向并读数。同时进行一系列的探研操作，学生操作时，教师
适当进行引导。学生看电路图并思考指定的两个学生上台观察三个电表的读数并向同学们报出读数；调节电位器，列表记下几组读数。全体学生分析三个表中电流存在相互联系。得出结论：Ie=Ib+Ic最后确定了三条电流的流向。
1、电池正极→电阻→电位器→电池负极
2、电也+→灯泡→三极管E极→C极→电池-
3、电池+→灯泡→E极→B极→电位器下部→电池- 知识拓展通过学习我们读懂了几个简单的电路图，下面我们来试读刚开始看到的电风扇电路图，挂上图，同时将电风扇拆卸、并一一指出电路图中符号对应的实物。拆开安全器（翻倒开关）让学生观察它的内部构造，弄懂风扇翻倒后停转的原因。至于风扇其他工作原理，留给学生课后自已分折。总结教师总结：在识读电路图的过程中，首先要知道电路图中的各种元器件符号代表的元器件；其次是要弄清各元器件符号之间的连接方式；最后确定电流（信号）的流向。布置课外作业： 1、图3-40电路如果三极管改为NPN型如何？电流流向如何？2、86页的“试一试” 教学反思：本课以完整的活动教学模式研究为主线，以“讲授新课，课堂活动，学生动手和小讨论，小组合作，总结”几个步骤来组织教学。教学中选用的例子也较合理，课堂的实物演示也受学生喜欢，课堂反应很好，学生有学以至用的感觉。但在组织课堂教学上，时间比较紧促。另外，理科班的学生对该课兴趣较高，课堂气份浓，而文科班的学生相对要差一些。原因不言自明。总之感觉效果不错，但课前“准备”太累了。

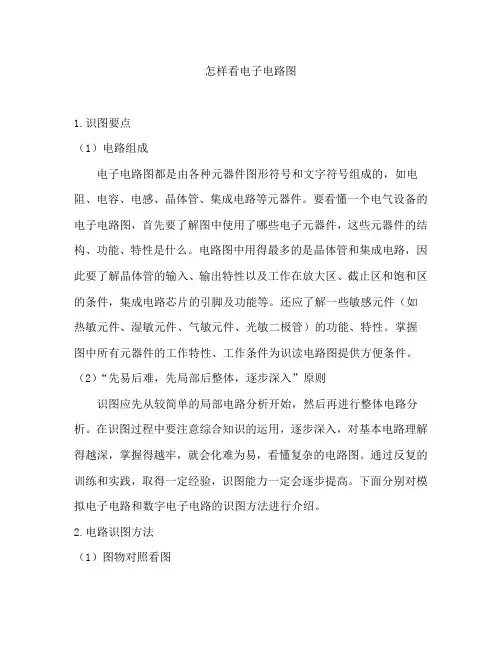

如何看懂电路图1－－学电子跟我来系列文章 电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。 电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。 另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。 除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。 一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词——元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。 电阻器与电位器 符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。 在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、
（ g ）、（ h ）所示符号来表示。 几种特殊电阻器的符号： 第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。它的符号见图（ i ），用θ或t° 来表示温度。它的文字符号是“ RT ”。 第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。它的文字符号是“ RL ”。 第 3 种是压敏电阻器的符号。压敏电阻阻值是随电阻器两端所加的电压而变化的。符号见图 1 （ k ），用字符 U 表示电压。它的文字符号是“ RV ”。这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们当作电阻器。 第 4 种特殊电阻器符号是表示新近出现的保险电阻，它兼有电阻器和熔丝的作用。当温度超过500℃ 时，电阻层迅速剥落熔断，把电路切断，能起到保护电路的作用。它的电阻值很小，目前在彩电中用得很多。它的图形符号见图 1 （ 1 ），文字符号是“ R F ”。 电容器的符号 详见图2 所示，其中（ a ）表示容量固定的电容器，（ b ）表示有极性电容器，例如各种电解电容器，（ c ）表示容量可调的可变电容器。（ d ）表示微调电容器，（ e ）表示一个双连可变电容器。电容器的文字符号是 C 。 电感器与变压器的符号 电感线圈在电路图中的图形符号见图 3 。其中（ a ）是电感线圈的一般符号，（ b ）是带磁芯或铁芯的线圈，（ c ）是铁芯有间隙的线圈，（ d ）是带可调磁芯的可调电感，（ e ）是有多个抽头的电感线圈。电感线圈的文字符号是“ L ”。
全套电路图的画法及实 物图的连接训练专题 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
电路图的画法及实物图的连接 一、根据实物图画出电路图 二、根据电路图连接实物 三、设计电路 1. 给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。 2. 某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计. 电路图练习 1、如图所示的电路中，正确的是 ( ) 2、分析右下图所示的实物连接电路，下列说法中正确的是（） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联 3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。 4、关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线 2题 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）
6、请根据左边实物连接的电路图，画出其 电路图。 7、如图(7)所示电路，以下说法正确的是 ( ) A．只接通S1灯亮，电铃响 B．只接通 S2灯亮，电铃响 C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响 8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯． 9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路 是。 10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 11、如图所示，按电路图用笔画线作导线，将元件连接起来. 12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。 14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图． 15、在下左图中，根据实物图，画出相应的电路图． 16、根据右上图所示的实物图，画出电路图． 17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
课题：电路图、实物图 学习目标 1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联； 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 学习重点/难点 1、能根据要求或根据电路图，连接实物图或画出电路图； 2、能根据要求进行简单的电路设计。 知识回顾 1、电路中电流的方向：从电源的 出发，经过 ，回到电源的_____________。 2、串、并联电路的特点 干路与支路：①干路： 电流流经的电路；②支路： 电流流经的电路。 3、常用元件的图形符号 电路 连接方式 电流路径 有无节点 各用电器是否相互影响 开关个数 改变开关位置 是否影响电路 串联电路 相连 并联电路 用电器两端相连 可以多个 L 1 L 2 S S1 S2 L1 L2
电源__________、开关__________、灯泡__________、电铃__________、电动机__________ 4、电路图是用统一规定的__________来代表各种元件画出的电路连接图。 课程精讲 一、根据实物图画出电路图 【例题讲解】根据实物图画出电路图 画法总结： 1）步骤： ①首先找出实物连接图中的电源、用电器、开关等电路元件；
②判断图中的用电器是串联还是并联，开关的作用是控制哪一部分__________工作的； ③若是串联电路，则按照实物连接图的顺序，从电源__________开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的__________，靠近电源正极的标为节点__________，靠近电源负极的标为节点__________，节点a、b之间含有电源的电路为电路的__________部分，节点a、b之间不含有电源的电路为电路的__________部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图__________联接入干路电路中。 2）检查： ①各电路元件的__________符号的画法是否正确； ②用电器的连接__________与实物图是否相同； ③电路图各个电路元件之间的连接__________与实物题是否一致； ③开关的作用是否__________。 3）注意： ①要用直尺、铅笔、橡皮作图； ②要用统一规定的图形符号表示对应的电路元件； ③电路图要画成长方形，连线要画成横平竖直； ④各元件不要画在拐角处，电路中各电路元件的分布要均匀美观； ⑤电路若是并联电路，在节点处一定要用铅笔加粗涂黑。 【随堂练习】 二、根据实物图画出电路图 【例题讲解】根据实物图画出电路图
电子知识 电路图(5509) 画简单电路图的方法: (1)电流分路法 此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那么用电器就是串联接法，组成的就是串联电路。如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那么电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。 (2)节点法 对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。 识别这种电路可采用“节点法”。所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。 利用节点法识别电路的具体步骤是： a.先找出电路中的所有节点，并分别用字母（或数字）表示。 b.将所有用一根导线直接相连（不经过用电器）的节点视为同一节点。并改用同一字母（或数字）表示。 经过以上两步的处理，从图06-2中不难看出，灯L1、L2、L3的两端，都是一端接在电路的A点上，另一端接在电路的D （B）点上，因而灯L1、L2、L3是并联的。 连接电路
根据电路图连接实物，是同学们应该具备的一种电学的实验技能。连接电路通常采用以下三种方法。 (1)电流流向法 从电源的正极开始，沿着电流的流向依次连接实物，直到电源的负极。连接串联电路时采用这种方法既快捷又准确。 (2)先支路后干路法 顾名思义，这是连接并联电路常采用的一种方法。其过程是：先从电路图中找出电路的分流点和汇流点，视它们为各个支路的“头”和“尾”；把各个支路上的元件按电流流入方向连好，电流流入端是支路的“头”，电流流出端是支路的“尾”，并将各个支路的“头头”相接，“尾尾”相连；再把干路上的元件按电路图中的顺序接在分流点和汇流点之间；最后把各个支路的“头”和“尾”分别与分流点和汇流点相连。 (3)先通后补法 从电源的正极开始，沿着电流的流向，将干路中的元件和某一支路的元件用导线接通，先形成一条电流的路径，找出分流点和汇流点的位置；然后将其他各个支路中的元件连好，补接在分流点和汇流点之间，再形成所有电流的路径。 维修人员常遇到无图纸的电子产品，需要根据实物画出电路原理图。这也是初学者必须掌握的基本功，以下介绍有关方法与技巧。1.选择体积大、引脚多并在电路中起主要作用的元器件如集成电路、变压器、晶体管等作画图基准件，然后从选择的基准件各引脚开始画图，可减少出错。 2.若印制板上标有元件序号（如VD870、R330、C466等），由于这些序号有特定的规则，英文字母后首位阿拉伯数字相同的元件属同一功能单元，因此画图时应巧加利用。正确区分同一功能单元的元器件，是画图布局的基础。
【3个老师】初中电路图画法详解，一看就懂 画电路图题型大约可分为以下几种：1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。（三）设计电路方法如下：首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。（四）识别错误电路一般错误发生有下列几种情况：1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极；2、是否产生局部短接，被局部短路的用电器不能工作；3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）；4、滑动变阻器错接了（全上或全下了）。学生比较棘手的是给出电路图各元件的位置，按要求画电路图一般我这样讲解，比如要求两灯并联，灯1由开关1控制开关2控制总电路那一般我们不考虑题目所给的各元件的位置自己按要求画出电路图应该问题不大然后再按自己画的电路图的元件顺序在题目的元件上连接就行了，这一步也仅仅是照葫芦画瓢的问题所以就把一个困难的问题转化成两个简单的问题先用把个器件标出用曲线把结点连好，最后把曲线变成直线画电路图有技巧：可以从电源的正极开始画，按实物图的电子元件，一个一个的连上就可以了，其中要懂得‘串并联’，知道什么样的用电器不能怎么连（如伏特表并联与被测电压的用电器，安培表则串联到电路中），弄清楚实物图中给出的谁和谁并联，然后除了并联就是串联，再按实物图一步一步的连接即可获得正确的电路图[hide]画电路图题型大约可分为以下几种：1、看实物画出电路图。2、看图连元件作图。3、根据要求设计电路。4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有
1、组成： ①电源 定义：能够提供电流的装置，或把其他形式的 能转化为电能的装置。 作用：在电源的内部，正极聚集正电荷负极聚 集负电荷。以持续对外供电 化学电池 干电池 蓄电池 充电时，电能—→化学能 供电时，化学能—→电能 光电池 发电机 机械能→电能 光能→电能 分类 ②用电器：定义：用电来工作的设备。 工作时：将电能其他形式的能。→???? ? ③开关：控制电路的通断。 ④导线：输送电能 2. 三种电路：①通路：接通的电路。 ②开路：断开的电路。 ③短路：定义：电源两端或用电器两端直接用导线连接起来。 特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。 3. 电路图：用规定的符号表示电路连接的图叫做电路图。 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．． ④导线要画在接线柱上，导线绝不能交叉．．．．
二、根据实物图，画出相应的电路图 4. 连接方式： 串联 并联 定义 把元件逐个顺次连接起来的电路 把元件并列的连接起来的电路 特征 电路中只有一条电流路 电路中的电流路径至少
径，一处断开所有用电器都停止工作。 有两条，各支路中的元件独立工作，互不影响。 开关 作用 控制整个电路 干路中的开关控制整个电路。支路中的开关控制该支路。 电路图 实例 装饰小彩灯、开关和用电器 家庭中各用电器、各路灯 一 开关闭合，标出实物图中电流的方向，并判断是是一个什么电路，画出电路图

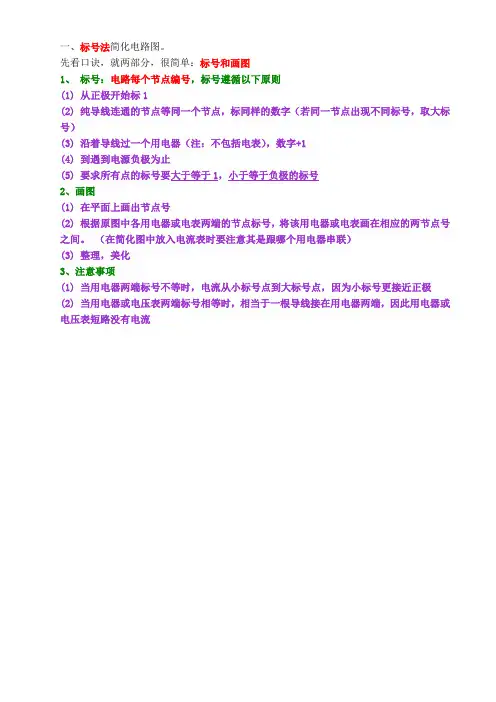

等效电路图的八种画法 等效电路 等效电路又称“等值电路”。在同样给定条件下，可代替另一电路且对外性能不变的电路。电机、变压器等电气设备的电磁过程可用其相应的等效电路来分析研究。 等效电路是将一个复杂的电路，通过电阻等效、电容等效，电源等效等方法，化简成具有与原电路功能相同的简单电路。这个简单的电路，称作原复杂电路的等效电路。 等效电路图的画法步骤 1、认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位置依题意画下; 2、根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时将断开的开关及与其串联的元件与擦掉，闭合的开关用导线代替; 3、正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了等效电路图; 4、把已知条件尽可能标注在等效电路图上; 5、找出所求的物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。 等效电路画图的技巧 第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。如果是既有首尾相连，又有首首相连，则一定是混联。 第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。 第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联;任意去掉一个用电器，其他用电器都能工作就一定是并联;任意去掉一个用电器，其他用电器部分能工作的一定是混联。 第四种方法，叫节点法 1、标出等势点。依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。
课题：电路图、实物图 1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联； 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 ?，回到电源的 3、常用元件的图形 符号 电源__________、开关__________、灯泡__________、电铃__________、电动机__________ 4、电路图是用统一规定的__________来代表各种元件画出的电路连接图。 连接方式L 2 S S1 S2 L1 L2
一、根据实物图画出电路图 ③若是串联电路，则按照实物连接图的顺序，从电源__________开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的__________，靠近电源正极的标为节点__________，靠近电源负极的标为节点__________，节点a、b之间含有电源的电路为电路的__________部分，节点a、b 之间不含有电源的电路为电路的__________部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图__________联接入干路电路中。 2）检查：
①各电路元件的__________符号的画法是否正确； ②用电器的连接__________与实物图是否相同； ③电路图各个电路元件之间的连接__________与实物题是否一致； ③开关的作用是否__________。 3）注意： ①要用直尺、铅笔、橡皮作图；
二、根据实物图画出电路图 【例题讲解】根据实物图画出电路 图 画法总结： 1）步骤： ①首先搞清有几个用电器，能正确还是并联， a 、b 2）注意：电源的③连接实物过程中，开关必须处于__________状态，防止电路连接中出现短路；开关作为控制元件，它应与控制对象__________。在实际电路中，如果它与用电器并联，用电器将__________；如果它与电源并联，电源将受到损坏，这是不允许的． 【随堂练习】 1.根据实物图画出电路图 2、根据电路图连接实物图 三、电路设计
CAD电路图画法 2.1.3电路图画法 1．电路图的基本特点 用图形符号并按工作顺序排列，详细表示系统、分系统、电路、设备或成套装置的全部基本组成和连接关系，而不考虑其组成项目的实体尺寸、形状或实际位置的一种简图，称为电路图。通过电路图能详细理解电路、设备或成套装置及其组成部分的工作原理；了解电路所起的作用（可能还需要如表图、表格、程序文件、其他简图等补充资料）；作为编制接线图的依据（可能还需要结构设计资料）；为测试和寻找故障提供信息（可能还需要诸如手册、接线文件等补充文件）；为系统、分系统、电器、部件、设备、软件等安装和维修提供依据。 2．电路图绘制的基本原则 ①电路图中的符号和电路应按功能关系布局。电路垂直布置时，类似项目宜横向对齐水平布置时，类似项目宜纵向对齐。功能上相关的项目应靠近绘制，同等重要的并联通路应依主电路对称地布置。 ②信号流的主要方向应由左至右或由上至下。如不能明确表示某个信号流动方向时，可在连接线上加箭头表示。 ③电路图中回路的连接点可用小圆点表示，也可不用小圆点表示。但在同一张图样中宜采用一种表示形式。 ④图中由多个元器件组成的功能单元或功能组件，必要时可用点划线框出。 ⑤图中不属于该图共用高层代号范围内的设备，可用点划线或双点划线框出，并加以说明。 ⑥图中设备的未使用部分，可绘出或注明。 【例】绘制如图2-14所示图形。 图2-14三相异步电动控制电路 画法步骤
（1）创建新的图形文件选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】→【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。 （2）绘制图的整体框架。 选择线的宽度为0.3∥ 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: ∥启用圆命令 ∥下方适当位置选择一点为圆心 指定圆的半径或 [直径(D)]: 30∥输入半径值 命令: _line 指定第一点:∥启用直线 命令，单击上象限点 指定下一点或 [放弃(U)]: 25∥正交往上 指定下一点或 [放弃(U)]: 35∥正交往左 指定下一点或 [放弃(U)]: 30∥正交往上 指定下一点或 [放弃(U)]: 70∥正交往右 指定下一点或 [放弃(U)]: 30∥正交往下 指定下一点或 [放弃(U)]: 35∥正交往左 如图2-15所示 图2-15绘制圆和方框 命令: _rectang∥启用长方形命令
等效电路图的八种画 法
等效电路图的八种画法 等效电路 等效电路又称“等值电路”。在同样给定条件下，可代替另一电路且对外性能不变的电路。电机、变压器等电气设备的电磁过程可用其相应的等效电路来分析研究。 等效电路是将一个复杂的电路，通过电阻等效、电容等效，电源等效等方法，化简成具有与原电路功能相同的简单电路。这个简单的电路，称作原复杂电路的等效电路。 等效电路图的画法步骤 1、认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位置依题意画下; 2、根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时将断开的开关及与其串联的元件与擦掉，闭合的开关用导线代替; 3、正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了等效电路图; 4、把已知条件尽可能标注在等效电路图上; 5、找出所求的物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。 等效电路画图的技巧 第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。如果是既有首尾相连，又有首首相连，则一定是混联。 第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。 第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联;任意去掉一个用电器，其他用电器都能工作就一定是并联;任意去掉一个用电器，其他用电器部分能工作的一定是混联。 第四种方法，叫节点法 1、标出等势点。依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。
电路图的画法及实物图的连接一、根据实物图画出电路图 二、根据电路图连接实物
三、设计电路 1. 给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。 2.某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计. 电路图练习 1、如图所示的电路中，正确的是( )
2、分析右下图所示的实物连接电路，下列说法中正确的是 （） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、L3是串联 D、L1、L2 、L3是并联 3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。 4、关于电源短路及其危害，下列说法中正确的是( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（） 2题
6、请根据左边实物连接的电路图，画出其 电路图。 7、如图(7)所示电路，以下说确的是( ) A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响 C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响 8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．
9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。 10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 11、如图所示，按电路图用笔画线作导线，将元件连接起来.
电路图画法专题练习 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点 ．．．．．．． ④导线要画在接线柱上，导线绝不能交叉 ．．．． 二、根据实物图，画出相应的电路图
三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。 进行电路设计时，重点考虑两个问题： 一是用电器的连．接方式 ．．．来确定是串联还是并联； ．．．立工作 ．．实现独 ．．．，根据用电器是否 二是看开关的控制作用，确定开关 ．．的位置 ．．．。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图1中灯泡L1和L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。 6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。并画出电路图。 7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。
电路和电路图 教学目标 1．知道电路各组成部分的基本作用． 2．知道什么是电路的通路、开路，知道短路及其危害． 3．能画出常见的电路元件的符号和简单的电路图． 4．会画简单电路的电路图和根据简单的电路图连接电路是本节的重点和难点，也是全章的重点之一，培养学生抽象概括能力和实际操作能力． 教学建议 教材分析 本节的教学内容有：电路各组成部分的基本作用、电路的三种工作状态、电路元件的符号、简单的电路图．其中会画简单电路的电路图和根据简单的电路图连接电路是本节的重点和难点，也是全章的重点之一，培养学生抽象概括能力和实际操作能力． 教法建议 新课的引入可以由实验去研究电路的问题，让学生建立起简单电路和复杂电路的感性认识，从而引出无论电路的复杂程度如何，电路至少要由用电器、导线、开关和电源组成．对于用电器和导线，学生比较熟悉，不必作过多的讲述．而对于开关和电源，教师要结合实物作
详细的介绍：主要介绍干电池、蓄电池、发电机三种电源；介绍拉线、拨动、闸刀、按钮四种开关．介绍过程 不涉及它们的构造和工作原理，只需使学生了解电源是 电路中的供电装置，开关是电路接通或断开的控制装置 即可．结合课本图4-16的实验向学生介绍电路的通路、开路、短路三种状态． 教材先介绍了门铃电路，并提出了用符号来表示实际 电路的意义：简单、方便、一目了然．接着介绍了门铃 电路图并介绍了电路元件符号．这里仅仅是一般的介绍，并不要求学生立即掌握，教师应把握这个分寸．介绍门 铃电路图时，不能只对图讲述，应配合演示一个最简单 的电铃电路实验，让学生的感性认识更丰富，对电路图 的作用理解更深刻． 教学设计方案 1．复习提问： (1)维持电路中有持续电流存在的条件是什么? (2)电源在电路中的作用是什么? 2．引入新课 实验：在磁性黑板上连接如前面的图4-6所示电路， 合上开关，小灯泡发光．先后取走电路中任一元件，观 察小灯泡是否还能继续发光．将小灯泡换成电铃，重复 上面的实验．通过观察实验，让同学思考一个最简单的
课题：电路图、实物图学习目标 1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联； 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 学习重点/难点 1、能根据要求或根据电路图，连接实物图或画出电路图； 2、能根据要求进行简单的电路设计。 知识回顾 1、电路中电流的方向：从电源的出发，经过，回到电源的_____________。 2、串、并联电路的特点 干路与支路：①干路：电流流经的电路；②支路：电流流经的电路。 3、常用元件的图形符号 电源__________、开关__________、灯泡__________、电铃__________、电动机__________ 4、电路图是用统一规定的__________来代表各种元件画出的电路连接图。 课程精讲 一、根据实物图画出电路图 【例题讲解】根据实物图画出电路图 电路连接方式电流路径有无节点各用电器是 否相互影响 开关个数改变开关位置 是否影响电路 串联电路相连 并联电路用电器两端相连可以多个
画法总结： 1）步骤： ①首先找出实物连接图中的电源、用电器、开关等电路元件； ②判断图中的用电器是串联还是并联，开关的作用是控制哪一部分__________工作的； ③若是串联电路，则按照实物连接图的顺序，从电源__________开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的__________，靠近电源正极的标为节点__________，靠近电源负极的标为节点__________，节点a、b之间含有电源的电路为电路的__________部分，节点a、b之间不含有电源的电路为电路的__________部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图__________联接入干路电路中。 2）检查： ①各电路元件的__________符号的画法是否正确； ②用电器的连接__________与实物图是否相同； ③电路图各个电路元件之间的连接__________与实物题是否一致； ③开关的作用是否__________。 3）注意： ①要用直尺、铅笔、橡皮作图； ②要用统一规定的图形符号表示对应的电路元件； ③电路图要画成长方形，连线要画成横平竖直； ④各元件不要画在拐角处，电路中各电路元件的分布要均匀美观； ⑤电路若是并联电路，在节点处一定要用铅笔加粗涂黑。 【随堂练习】
课题：电路图、实物图 学习目标1、熟练掌握串、并联电路的基本特点，辨别实际电路是串联还是并联; 2、了解基本电路元件的图形符号，会画基本的串并联电路图、实物图和连接串、并联电路。 学习重点/难点1、能根据要求或根据电路图，连接实物图或画出电路图; 2、能根据要求进行简单的电路设计。 知识回顾 1、电路中电流的方向：从电源的 ____________________ 出发，经过. ，回到电源的__________________ 2、串、并联电路的特点 干路与支路：①干路： ________________ 电流流经的电路；②支路：__________________ 电流流经的电路。 3、常用元件的图形符号 电源 ____________ 、开关______________ 、灯泡______________ 、电铃_____________ 、电动机_______________ 4、电路图是用统一规定的 ________________ 来代表各种元件画出的电路连接图。 课程精讲~ 一、根据实物图画出电路图
【例题讲解】根据实物图画出电路图------------------------------------- 画法总结: 1）步骤： ①首先找出实物连接图中的电源、用电器、开关等电路元件;
②判断图中的用电器是串联还是并联，开关的作用是控制哪一部分____________ 工作的； ③若是串联电路，则按照实物连接图的顺序，从电源______________ 开始，顺着电流方向，画出对应的电路图； ④若是并联电路，首先要找出电路的____________________ ，靠近电源正极的标为节点 __________________ ，靠近电源负极的标为节点 _____________ ，节点a、b之间含有电源的电路为电路的______________________ 部分，节点a、b之间不含有电 源的电路为电路的 ________________ 部分； ⑤按照实物连接的电路，画出干路部分电路图，再画出各个支路部分电路图，之后把支路部分电路图 ____________ 联接入干路电路中。 2）检查: ①各电路元件的______________ 符号的画法是否正确； ②用电器的连接_____________ 与实物图是否相同； ③电路图各个电路元件之间的连接_________________ 与实物题是否一致； ③ ____________________________ 开关的作用是否。 3）注意： ①要用直尺、铅笔、橡皮作图； ②要用统一规定的图形符号表示对应的电路元件； ③电路图要画成长方形，连线要画成横平竖直； ④各元件不要画在拐角处，电路中各电路元件的分布要均匀美观； ⑤电路若是并联电路，在节点处一定要用铅笔加粗涂黑。 【随堂练习】 二、根据实物图 【例题讲解】根据图画出电路图 实物图画出电路
九年物理第十五章电流和电路专题训练单 专题一电路、电路图画法专题训练 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点 ．．．．．．． ④导线要画在接线柱上，导线绝不能交叉 ．．．． A L L S1 S2 S1 S2 L2 L1
二、根据实物图，画出相应的电路图 画电路图注意：①电路元件符号用统一规定的符号；②、画的线应横平竖直，呈长方形；③、元件符号不要画在拐角处；④、线路要连接到位，不能断点 ＋ － ＋ － ＋ － S L1 L2 A2
三、电路设计 进行电路设计时，重点考虑两个问题： 一是用电器的连．接方式．．．，根据用电器是否．．实现独．．．立工作．．． 来确定是串联还是并联； 二是看开关的控制作用，确定开关．．的位置．．．。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。在虚框内画出电路图并连接实物图。 4、图4中灯泡L 1和L 2并联，S 是总开关，S 1只控制灯泡L 1，S 2只控制灯泡L 2。虚框内画出电路图连接实物图。 ＋ － ＋ － ＋ － L 1 L 2 A 1 A 2 A 3 S
由电路图连接实物图的方法 方法一：分支路连接法 步骤：1、找电源； 2、从电源正极开始，沿电流方向先接其中一条支路，直到电源负极； 3、找准分支点，再将另一条支路连到两分支点之间。 缺点：易找错分支点。 原因：电流从用电器的接线柱流过与电流流经用电器区分不清。 解决方法：将电路中先连接好的那一条支路涂重些，找出各分支点分别在连接哪两个电路元件 的导线上，再将第二条支路的一端接在这根导线的任一端；同样的方法将另一端接上。 方法二：齐头并进法 步骤：1、找电源； 2、从电源正极开始，遇分支点就将几条路并列连上； 3、分别经过各自的用电器后再汇集，直到电源的负极。 缺陷：实物摆放不整齐时，容易连错。 原因：对电流路径不熟悉。 解决方法：1、明确所谓“电路”即“电流的路”，与“人走的路”含义相似； 2、齐头并进时，先将一条路连接，直到另一个分支点；再将第二条支路连上。然后，连到负极。 3、导线的排布要合理。 其实挺简单的分清正负极电源开关和各个元件间的关系 画电路图首先克服怕难思想，然后要掌握方法。 画电路图题型大约可分为以下几种： 1、看实物画出电路图。 2、看图连元件作图。 3、根据要求设计电路。 4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。 （一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。 （二）看电路图连元件作图 方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。（三）设计电路方法如下： 首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。 （四）识别错误电路一般错误发生有下列几种情况：
串联电路中,按照电流由正极到负极的流向画电路图. 在并联电路中,先画比较复杂的那个支路,然后再把另一个并上去.不过,最重要的是分析实物图,考虑是串联还是并联,最后画电路图.这样比较简单哦! 怎样画物理电路图 画电路图首先克服怕难思想，然后要掌握方法。 画电路图题型大约可分为以下几种： 1、看实物画出电路图。 2、看图连元件作图。 3、根据要求设计电路。 4、识别错误电路，并画出正确的图。一般考试就以上四种作图，下面就它们的作图方法详细说明。 （一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。 （二）看电路图连元件作图 方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。若是并联电路，在电路较长上找出分点和合点并标出。并明确每个元件所处位置。（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。 （三）设计电路方法如下： 首先读题、审题、明电路，（混联不要求）一般只有两种电路，串联和并联，串联比较容易，关键在并联要注意干路中的开关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。 （四）识别错误电路一般错误发生有下列几种情况： 1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极； 2、是否产生局部短接，被局部短路的用电器不能工作； 3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了）； 4、滑动变阻器错接了（全上或全下了）。 学生比较棘手的是给出电路图各元件的位置，按要求画电路图 一般我这样讲解，比如要求两灯并联，灯1由开关1控制
