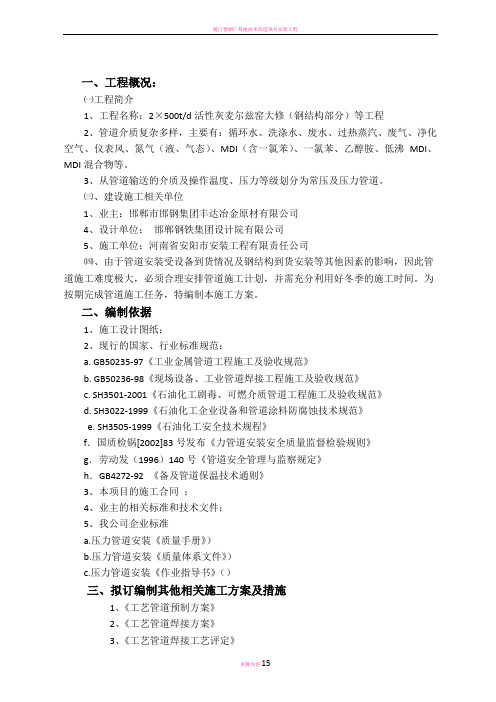

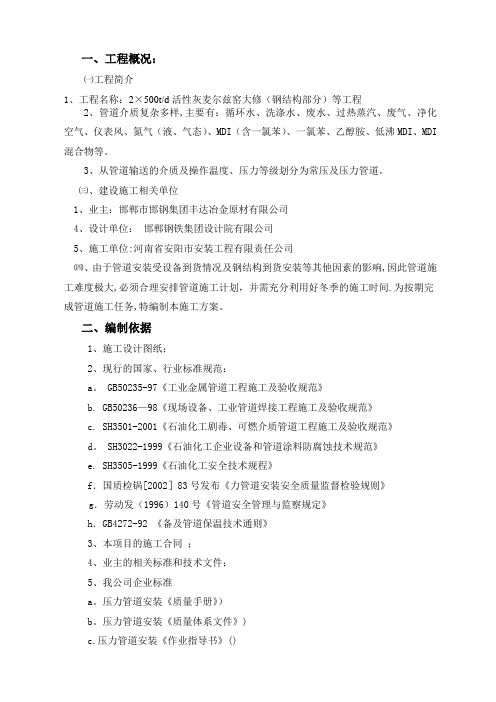

一、工程概况：
㈠工程简介
1、工程名称：2×500t/d活性灰麦尔兹窑大修（钢结构部分）等工程
2、管道介质复杂多样，主要有：循环水、洗涤水、废水、过热蒸汽、废气、净化空气、仪表风、氮气（液、气态）、MDI（含一氯苯）、一氯苯、乙醇胺、低沸MDI、MDI混合物等。
3、从管道输送的介质及操作温度、压力等级划分为常压及压力管道。
㈢、建设施工相关单位
1、业主：邯郸市邯钢集团丰达冶金原材有限公司
4、设计单位：邯郸钢铁集团设计院有限公司
5、施工单位：河南省安阳市安装工程有限责任公司
㈣、由于管道安装受设备到货情况及钢结构到货安装等其他因素的影响，因此管道施工难度极大，必须合理安排管道施工计划，并需充分利用好冬季的施工时间。为按期完成管道施工任务，特编制本施工方案。
二、编制依据
1、施工设计图纸；
2、现行的国家、行业标准规范：
a. GB50235-97《工业金属管道工程施工及验收规范》
b. GB50236-98《现场设备、工业管道焊接工程施工及验收规范》
c. SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》
d. SH3022-1999《石油化工企业设备和管道涂料防腐蚀技术规范》
e. SH3505-1999《石油化工安全技术规程》
f．国质检锅[2002]83号发布《力管道安装安全质量监督检验规则》
g．劳动发（1996）140号《管道安全管理与监察规定》
h．GB4272-92 《备及管道保温技术通则》
3、本项目的施工合同；
4、业主的相关标准和技术文件；
5、我公司企业标准
a.压力管道安装《质量手册》）
b.压力管道安装《质量体系文件》）
c.压力管道安装《作业指导书》（）
三、拟订编制其他相关施工方案及措施
1、《工艺管道预制方案》
2、《工艺管道焊接方案》
3、《工艺管道焊接工艺评定》
4、《工艺管道油漆施工方案》
5、《工艺管道试压方案》
6、《工艺管道吹洗方案》
7、《工艺管道保温方案》
8、《工艺管道ITP》
9、《项目工艺管道总体施工计划》
四、管道施工质量保证体系
㈠、建立健全现场管道施工安全、质量保证体系。为在保证管道施工进度的同时确保管道施工的质量、安全，工程开始前必须建立起高效运作的管道施工质量、安全保证体系，如图（1）。
㈡、为保证管道安装质量，确保管道试压及吹扫一次性成功，特程立压力管道质量保证体系如下：
图（1）
㈢、根据公司的相关技术文件要求以及施工过程主要质量环节，特别编制《工艺管道检验与试验计划（ITP）》。根据本监督检验计划书，对本项目工艺管道的施工进程进行全方位控制。极力配合总包单位、建设单位、监理单位的对各检查的监督检查工作；严格执行对停检点、必检点的检查。检验、试验计划详见《工艺管道检验与试验计划（ITP）》，其中重点做好以下环节的控制工作。
⑴、工程材料验收
⑵、管材防腐检验
⑶、焊接工艺规程及焊接工艺评定
⑷、焊工考试
⑸、焊接合格率控制
⑹、管道试压检查
⑺、机器连接管道无应力检查
㈣、做好各道工序之间的交接工作，上道工序不合格的产品严禁进入下道工序。
⑴、管件、阀门、管材等工程材料经检验不合格者，禁止用于工程施工。
⑵、预制产品安装前，必须经相关的质量检查人员或专业工程师检查，确认合格后，方可用于安装施工。
⑶对于管件组对不合格，不得进行焊接工作；焊接不合格，不得进行吹扫试压等工序；试压不合格，不得进行油漆、保温等工序。
⑷施工过程必须加强施工班组的自检工作，严格“三检”制度（自检、互检、交接检），确保每道工序产品合格。
㈤、建立现场工程材料及成品保护体系。
⑴、现场建立二级库房，从东洋库房领出后，管件、阀门等小件必须进入现场二级库房登记、保管。
⑵、对于管材必须按规格堆码整齐，并挂标签识别，同时不锈钢材料不得临近碳钢材料。堆码时，宜放置在专门搭设的脚手架上或枕木上。为避免不锈钢材料因露置于现场锈蚀，不锈钢钢管堆放好后，应采用彩条布、棚布遮盖好。
⑶、弯管、预制构件安装前彻底清扫内部杂物，将所有的管段端头包扎，防止杂物进入管段。
⑷、不锈钢螺栓安装时，应涂抹二硫化钼，防止紧固螺栓时螺栓烧损；碳钢螺栓安装时，应涂抹油脂，防止螺栓生锈。
㈥、对于压力管道，应建立特种设备受监检体系。
⑴、压力管道施工前，应报当地政府机构登记。
⑵、随时接受政府专业结构监督检查。
㈦、建立工艺管道焊接质量保证体系。
⑴、现场施焊人员资格审查；
⑵、焊接工人上岗前，现场实际操作考试；
⑶、焊接过程合格率考核与控制；
⑷、焊接工程师及焊接质量检查人员现场指导、检查；
⑸、焊口检查、试验。
㈧、严格按施工规范、方案、拜耳的技术文件和工艺卡进行施工，如果有好的建议，必须经工程师、总包单位和建设单位现场代表同意后方可进行。严格按照公司质量体系文件运行程序进行施工和管理。
㈨、管道安装产生的偏差必须符合《工业金属管道工程施工及验收规范》GB50235-97或业主的相关规定。
五、施工准备
1、技术文件准备：
⑴、图纸会审；
⑵、施工方案编制；
⑶、焊接工艺评定；
⑷、根据管道单线图编制焊口图。确定现场安装活口及预制管段号。
⑸、根据管道单线图、平面图、流程图进行技术交底，编制施工计划。
2、管道技术人员根据编制好的焊口图、的相关文件将图中需进行加工的管件（如：弯管、压制三通等）列出详细的清单，并提交给专业的加工厂家开始管件的加工。
3、在现场的预制场搭设三个预制混凝土平台10×10m两座，20×10m一座。
4、施工材料准备：与总包单位划分好各自的供货范围，由总包单位提供的材料，
向总包单位申请领用，运至施工现场；由施工单位提供的（包括消耗材料），提出物资申请计划，及时采购到位。
5、施工人员准备：根据现场施工条件，合理组织管道安装人员（人力计划详见附表）。
6、施工机具准备：根据现场施工条件，合理组织管道安装的施工机具（施工机具详见附表）。
六、施工程序
㈠、材料进出库及检验：
⑴、所有材料出库时都必须按业主的要求对其外观、数量、规格、尺寸、型号等进行检查、核对钢号、标准号及炉批号(与产品合格证明书对照)，如果有问题，不能使用，并通知供货单位及时进行退换。
⑵、所有的不锈钢管材及其管件均由总包单位提供，不锈钢管材及其管件的理化检测均由总包单位进行。
⑶、所有施工材料必须向监理工程师报验，经报验合格后才能用于施工。
⑷、所有管子及管道组成件出库经检验合格后，按照项目部关于管道组成件的标识规定，沿管轴方向作好各种材质的色标，并挂牌标明管道组成件的规格型号、材质，标准号（如GB9948、GB/T8163等）。
⑸、对小管件，按管件的标准、材质及规格型号分类摆放在货架上，并挂牌。
⑹、对各施工班组实行限额领料，供应严格按照单线图（结合管线号）进行发料。
㈡、阀门检验：
⑴、阀门要求外观、尺寸、型号符合规范和设计要求，工作压力及性能必须符合设计要求，壳体外表应平滑、洁净、无砂眼、裂纹等缺陷；阀门开关灵活，指示正确，并具有合格证（包括阀门试验合格证）。
⑵、按本工程的招标文件及合同中规定，所有管线上的阀门（除安全阀外）均由总包单位试压检验合格后，发放给份包单位,并出具试验记录。本工程阀门均为国外进口，现场可不进行试压，但必须由生产厂商出具质量保证书。因此，阀门就不必进行试验。
⑶、安全阀必须按照设计文件或拜耳公司规定的开启压力进行调试，调压时压力应稳定，每个安全阀启闭试验不得少于3次。
㈢、管道的除锈、防腐
管道的管件和管材均采用喷砂除锈。除锈等级为Sa2级，除锈完毕后立即涂刷防锈底漆。管道防腐执行拜耳的系统3、系统4、系统5、系统6方案具体要求如下：
⑴、管道为碳钢材质且介质温度＜120℃时，管道防腐执行系统3方案（即底漆保湿聚氨酯/锌粉/云母铁矿涂料，底漆干漆膜厚最小80微米，中间漆保湿聚氨酯/云母铁矿涂料，中间漆干漆膜厚80微米，面漆用双组分聚氨酯漆干漆膜厚最小60微米）。
⑵、管道为碳钢材质且介质温度≥120℃时，管道防腐执行系统执行系统5方案（即底漆硅酸乙酯/锌粉/云母铁矿涂料，底漆干漆膜厚60～120微米，面漆用硅酸乙酯或聚
硅酸铝干漆膜厚最小40微米）。
⑶、管道为不锈钢材质且介质温度＜120℃时，管道防腐执行系统4方案（即底漆保湿聚氨酯/锌粉/云母铁矿涂料，底漆干漆膜厚最小80微米，面漆用双组分聚氨酯漆干漆膜厚最小60微米）。
⑷、管道为不锈钢材质且介质温度≥120℃时，管道防腐执行系统6方案（即底漆聚硅酮涂层两层，每一层干漆膜厚30～50微米）。
⑸、面漆的颜色详见拜耳的相关规定。
⑹、管线油漆施工按照《工艺管道油漆施工方案》进行。 ㈣、管道预制
管道预制按《工艺管道预制方案》执行。
⑴、除非另有说明，预制工作要求按照单线图要求和拜耳规定的技术文件进行。 ⑵、管道预制应根据工程区域按单线图进行，下料前应对已就位的设备及基础进行实际测量，并以实测数据进行预制。
⑶、自由管段和封闭管段的选择应合理，封闭管段应按现场实测后的安装长度加工。
⑷、下料后的管材要及时作好标识的移植工作，以保证材质的可追溯性；管子下料时应从无钢号、标准号等标记的一端开始。
⑸、切割管的切割面要用砂轮打磨干净光滑，以保证焊接质量。切割时留在管内的异物必须清除干净。等离子切割机适用于不锈钢管（DN ≥200mm ）的切割。
⑹、如果碳钢管的下料采用砂轮切割机和氧一乙炔焰进行，切口端面倾斜偏差△不应大于管子外径的1%，且不得超过3mm ，见下图（2）：
之亦然。
⑻、坡口准备：管道连接主要是焊接方式，坡口是焊接的首要条件，必须按规范规定和拜耳的技术文件进行，中、低压管道坡口型式采用I 型和V 型见图（3），用角向磨光机将坡口及其附近10mm 范围内打磨出金属光泽。
T
图A ：1mm ＜T ＜3mm C=0～1.5mm 图B ：3mm ＜T ＜9mm C=0～2mm α=65～75°9mm ＜T ＜26mm C=0～3mm α
⑼、管道组对前，将接口内外表面25mm范围内的泥垢，油污、铁锈等清除干净，用钢丝刷或拖布将管内杂物清除。对预制和安装时未封闭的管段，应加临时盲板，避免杂物进入管道内。
4））。
等于100mm时，允许偏差值α为2mm；但全长的偏差值不得超过10mm。管道连接时不得用强力对口、加偏垫或加多垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。在管道安装不连续时，必须及时将管口封闭。
⑾.认真看图，仔细考虑和安排管道预制口和现场安装口的位置，环焊缝距支、吊架净距不应小于50mm；需热处理的焊缝距支、吊架不得小于焊缝宽度的5倍，且不得小于100mm.。
⑿、管道预制件应按规定要求编号（管线号、焊口编号和焊工号）以便于质量控制和安装时查找。
⒀、预制完毕的管段，应将内部清理干净，并及时封闭管口，保证管内清洁。特别指出，本工程所有管口在安装前必须全部封闭，确保预制管道进入安装现场封口率位100%。
㈤、管道安装
⑴、管道施工安装程序如图（5）：
⑵、管道安装前，检查土建基础、结构、设备管口的尺寸是否与管道图纸相符。通过记录查找要安装的管道是否已预制并检查预制管段的管内是否清洁。
⑶、管道安装时，应检查法兰密封面及密封垫片，不得有影响密封性能的径向划痕、斑点等缺陷。安装前，法兰环槽密封面与金属环垫应作接触线检查。当金属环垫在密封面上转动45°检查接触线不得有间断现象。
⑷、法兰连接应与管道同心，并应保证螺栓自由穿入，法兰螺栓孔应跨中安装，法兰间应保持平行，其偏差不得大于法兰外径的1.5‰，且不得大于2mm。不得用强紧螺栓的方法消除歪斜。
⑸、管道连接时，不得用强力对口，加偏垫或多层垫等方法来消除接口端面的间隙、偏斜、错口或不同心等缺陷。
⑹、管道安装的允许偏差：
架空及地沟标高：室内允许偏差±15mm，室外允许偏差±20mm。
水平管道平直度：DN≤100，允许偏差为2L‰，最大50mm。
DN＞100，允许偏差为3L‰，最大80mm。
立管铅垂度：允许偏差为5L‰，最大30mm。
成排管道的间距：允许偏差15mm。
⑺、与泵、风机连接的管道，其固定焊口应远离泵，管道与机器连接前，应在自由状态下，检查法兰的平行度和同轴度（详见表2）；管道安装合格后，不得承受设计以外的附加载荷；管道经压力试验、吹扫合格后，应对该管道与机器的接口进行复位检验。机器接口配管时，需有设备负责人在场监督，不允许任何外力加于泵口。机器的进出口必须安装一薄金属盲板(与正式垫片的厚度一致)保护，防止任何焊渣等异物进入泵内，并作好盲板标记。
法兰密封面间的平行偏差及间距（mm）（表2）
应均匀分布在主管周围，不得将伴热管直接点焊在主管上，采用绑扎带或镀锌铁丝固定在主管上；对不允许与主管直接接触的伴热管，在伴热管与主管间加隔离垫或石棉垫；伴热管经过主管法兰时，伴热管应相应设置可拆御的连接件。
⑼、阀门安装
①、阀门安装前应检查阀门的规格型号是否与设计一致，并检查填料其压盖螺栓应留有调节余量。
②、当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装。当阀门与管道以焊接方式连接时，必须将阀芯打开焊接，承插焊阀门安装时，留出1~1.5mm 间隙。
③、安全阀的安装应符合以下规定：
a、阀应垂直安装；
b、管道投入运行时应及时调校安全阀；
c、全阀经调校后，在工作压力下不得有泄漏；
d、全阀经最终调校合格后，应做铅封并作好相应的资料。
⑽、管道焊接检验：
①、根据设计要求，所有中、高压工艺管线采用钨极氩弧焊打底，电焊盖面。
②、焊前应将坡口表面及坡口边缘内外侧不小于20mm范围内的油漆、污垢、铁锈、毛刺等清除干净，并不得有裂纹、夹层等缺陷。
③、焊接时，每条焊缝应连续一次焊完，相邻两焊道起点位置应错开。
④、焊接完成后应及时清除焊缝表面的渣皮、飞溅，并对管道焊缝表面质量进行自检。
⑤、管道焊缝表面质量应符合下列要求：
a、缝表面不得有裂纹、焊缝不得有未熔合、根部未焊透等缺陷；
b、咬边深度不大于0.5mm，在任何一段连续为300mm长焊缝中不大于50mm；
c、焊缝表面不得有局部密集气孔、单个气孔和夹渣；D、焊缝余高1-2mm，最大
不大于3mm；
e、焊后错边量不应大于0.15倍壁厚，局部不得大于2mm，根焊道焊接后，不得较正错边量；
f、焊缝宽度应比坡口宽3～3.5mm。
⑥、锈钢管道焊接时，应在焊缝边100mm边涂防污剂（如白垩粉）。
⑦、管道焊接具体要求详见《管道焊接施工方案》。
⑾、道安装与电气仪表工作靠近或交叉作业时，要采取措施保护电（线）缆、盘柜等，以免加热或焊接等热工作进行时遭到损坏。
⑿、装切割或修改时，要保证管内清洁，及时将管内焊渣清除。对现场挖眼三通，不锈钢应采用切割机开制；碳钢宜采用切割机或火焰开孔。开孔后，必须打磨光滑整齐，并清除内部的残渣，保证管内清洁度。
⒀、道支架特别是热力管线的支架和设备配管的支架，必须严格按设计要求安装。
⒁、管道安装遇到下列情况时，螺栓螺母应涂以二硫化钼油脂、石墨机油或石墨粉：
①、钢、合金钢螺栓和螺母；
②、设计温度高于100℃或低于0℃；
③、堆置；
④、大气腐蚀环境或输送腐蚀介质。
⒂、道上仪表部件的开孔和焊接应在管道安装前进行，不锈钢管道上开孔应用机械开孔。本工程仪表一次部件，全设计在工艺管道上。因此，在进行仪表一次部件安装时，必须由仪表专业对仪表一次部件的开孔和安装位置进行确认，并作详细的技术交底，以文字资料为准。
⒃、管道安装工作有间断时，应及时封闭敞开的管口。
⒄、不锈钢管道上不应焊接临时支撑物，如必须焊临时支撑时，必须将不锈钢与碳钢进行隔离。
⒅、道安装时,应注意成品的保护。不得在仪表盘柜及小管上搭设脚手架及跳板,不得在已安装管道上生吊点起吊其它管道等。
⒆、锈钢管道吊装时，不得让钢丝绳直接与管道接触，应采用高强尼龙吊带或在钢丝绳外套橡胶软管。
⒇、区域管道与外单位的管道最终联头封闭时，需经监理、总包单位、业主、施工技术负责人、专职质检人员、施工班长签字确认后才能进行。
七、支架制作安装
⑴、管道支架必须按照支架图进行制作、安装。
⑵、管道支架上的开孔，应用台钻钻孔，禁止直接用气焊进行开孔。
⑶、管道的支（吊）架、托架、耳轴等在预制场成批制作，并按要求将支架的编号标上。所有管道支架的固定形式均采用螺栓固定。
⑷、无热位移的管道，其吊架（包括弹簧吊架）应垂直安装。有热位移的管道，吊
点应设在位移的相反方向（如图（6）），位移值按设计图纸确定。两根热位移相反或位移值不等的管道，不得使用同一吊杆。
⑸、导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支撑面中心向位移反方向偏移（如图（7）），偏移量为位移值的1/2。（位移值由设计定）。
临时固定件，应待系统安装、试压、绝热完毕后方可拆除。
（7）
⑺、管道安装原则上不宜使用临时支、吊架。如使用临时支吊架时，不得与正式支吊架位置冲突，并应有明显标记；在管道安装完毕后临时支架应予拆除并且必须将不锈钢与碳钢进行隔离。
⑻、管道安装完毕，应按设计图纸逐个核对支、吊架的形式和位置。
⑼、有热位移的管道，在热负荷运行时，应及时对支、吊架进行下列检查与调整：
①、活动支架的位移方向、位移值及导向性能应符合设计要求；
②、管托按要求焊接，不得脱落；
③、固定支架应安装牢固可靠；
④、弹簧支吊架的安装标高与弹簧工作载荷应符合设计规定；
⑤、可调支架的位置应调整合适。
八、特殊管道安装：
本工程的特殊管道为不锈钢管道，它们的安装方法除了一般碳钢管安装方法外，还具有其特点：
㈠、不锈钢管道的安装
不锈钢管道有304L和316L两种材质，最大管径及壁厚为DN800/φ813×10(304L),最小管径及壁厚为DN15/φ21.3×1.6(316L)。
⑴、安装顺序：见不锈钢管道安装程序图（8）。
⑵、搭设预制木平台10×10m一座，准备不锈钢扳手、榔头等。
⑶、不锈钢管材及管件应堆放在木板上，并与碳钢材质的管子及管件等分开。
⑷、不锈钢管道下料，DN≤200管子用砂轮切割机切割，DN200以上管径采用等离子切割，采用砂轮机加工坡口；下料前应核对管道单线图及平面图上尺寸，应统一排料。
⑸、管道焊接，DN≤50采用全氩弧焊焊接，DN＞50采用氩弧焊打底，电焊填充盖面；焊接时，应选用小的焊接工艺参数、采用短电弧和多层多道焊接工艺，层间温度控制在100℃以下。
⑹、氩弧焊焊接时，管内应充氩气保护。
⑺、电焊盖面时，应在焊缝两侧100mm范围内涂防粘污剂，且焊件表面不得有电弧擦伤等缺陷。
⑻、管道无损检测及管道的焊前、焊后处理详见《工艺管道焊接方案》。
不锈钢管道安装程序图（8）
㈡、管廊管道的安装
1、管廊管道的安装程序见图（9）。
2、管廊管道施工主要考虑以下事项：
⑴、管件预制和直管段组对，要考虑运输和安装方便以及安装时吊车扒杆长度和起吊能力，尽可能减少空间作业；
⑵、按管廊层标高，从低标高层到高标高层布管；同一层标高管廊，先安装大管后安装小管，先安装直管后安装∏型膨胀弯。
⑶、D N50以下的小管最好不要预制；重要阀门（如调节阀等）要在钢结构平台完工交付后再安装；
⑷、保证管廊管道与各工艺车间的“留头”坐标位置的准确性；
⑸、保证保温保冷托座、固定支架和活动支架的安装形式的正确性和合理性；
⑹、保证管廊管道的管道间距符合设计及施工规范要求。
㈢、动设备配管
设备配管主要分为动设备和静设备的配管。由于动设备本身的重要性和技术的复杂性，其配管工作的技术要求高和难度相当大，本工程的动设备主要是泵。
1、动设备的管道安装程序见下图（10）。
动设备配管的一般
图
2、主要配管要求
⑴、动设备配管要求全部采用氩弧焊打底；管道安装前，必须经有关工程师和质检员检查确认管内的清洁度，并保证动设备内外在配管期间（包括试压和吹扫阶段）处于良好的清洁状态和良好的安全状态。
⑵、配管期间，最好不要将动设备管接口自带的金属薄盲板拆除。若拆除动设备
管接口自带的金属薄盲板不可避免，需有专人在场监视，而且要立即采取有效措施封闭接口。总之，任何时候都不允许动设备管接口敞开暴露状态。特别对垂直朝上的动设备管接口，更要注意。
⑶、动设备的配管顺序是从外部到设备口，最后安装连接动设备与工艺管道的一段预制管段，即合拢管段。因而合拢管段的安装非常关键。
①、合拢管段的设置时，其最后焊接活口应远离设备的接口，避免应力集中在设备口接口。工艺管段应预留足够的调节直管段，以确保安装尺寸。
②、仅当主管段及其支架必须安装完成，并调整符合设计图纸要求，且动设备一次对中合格后，方可进行合拢管段安装工作。
③、合拢管段安装程序如图（11）。
④、合拢管段安装示意图如图（12）。
⑤、合拢管段安装方法
a、首先用四套或更多套的螺栓，将管法兰临时安装在动设备的管接口，法兰面的平行度需经设备工程师确认。
b、合拢管段用导链垂直吊装。合拢管段末端用临时支架固定，合拢管段安装焊口点焊。与动设备螺栓连接时，合拢管段应处于自由状态，但管段的重量应由导链承受。导链除承受管段重力外，不得承受其他性质的外力。
c、最终焊口焊接如果是由两个焊工进行，两人的工作应同时对称进行，以减小热变形。
d、最终焊接完成后，安装好合拢段支架。合拢管段的重量应由调整支架承受，法兰面的平行度要求再次确认，其值符合表2。
e、紧螺栓，动设备再次对中，并确认。
f、加临时盲板或盲垫的厚度必须与正式垫片的厚度一致。
⑥、支架安装
支架安装是动设备配管质量和技术控制的重点。
a、临近动设备接口的支架应为可调结构，以便调整支架支撑状况。
b、预制和安装必须严格按管道支架图进行，因为：
Ⅰ、任何安装位置和制作形式的错误，都将影响配管施工质量，从而影响设备运转。
Ⅱ、支架安装、调整，直接影响到动设备中心线的是否偏离。
c、支架必须和管道预制件一起安装，不准先安装管道后装支架。
d、支架开孔不能气割，要用车床钻。
e、热膨胀管线的支架必须有适当的间隙顺利滑动。
⑷、机械工与管工在动设备最终对中过程中，必须密切配合，保证配管不允许任何外力作用于动设备口，从而影响动设备最终对中度。
⑸⑸、清洗吹扫合格的管道禁止被污染。
㈣、PP/UP-GF的安装
PP/UP-GF管道的连接采用热熔焊接，并且管道在焊接时必须将连接处的管两边同
时熔化。FRP管的连接示意图如下：
直管连接示意图
接点图A
直管与弯头连接图
该管道的焊接必须遵守以下事项：
1、焊接场地要有保护措施，不允许将管道直接在露天进行焊接且焊接时的相对湿度不超过80%，焊接的环境温度在0℃～35℃；
2、焊接前必须将FRP管的复合层切开，露出PP管端，长度与以之焊接管件的深度要求为准。
3、用电刨将管端刨平，用沾有酒精的抹布将管端外壁和管件内壁檫干净。
4、将专用焊接机加温至240℃后，将管端管件同时插入焊机的模套内加热，对好
角度。
5、待管道和管件表面熔化后迅速拔出，把管端迅速插入管件内待之凝固，稍后松开即可。
九、压力试验与管道吹洗
管道压力试验与管道吹洗另写详细的试验与吹洗方案。
十、管道材料的验收管理
材料管理是现场材料工作的重点。虽然，根据工程规模，我们将在现场设立二级库房，但我们的目的是要尽量缩短材料在二级库房的库存时间。为了既多快好省又不在施工中错用乱用材料，应严格遵守材料管理程序，特别重视以下事项：
1、运至现场的所有材料（管材、管件、阀门等）都必须有材质证明书和出厂合格证。材料入库前必须按设计图纸要求，认真核对其材质，规格型号等，没有材质证明书和出厂合格证的材料及实物与设计不符的材料不得使用。
2、材料验收时，须按规范要求进行外观检验，其表面应无斑疤、夹渣、裂纹、严重锈蚀等缺陷；焊接钢管的焊缝表面不得有裂纹、气孔、弧坑、夹渣等缺陷。
3、一旦发现问题，应立即通知总包单位以便及时得到解决；
4、有疑问的材料不得入库。验收后合格的材料入库后应分类存放整齐；小件、易丢损件和贵重材料存放在库房内；存放在室外的材料应垫高，必要时遮盖好。
5、检查现场移交的材料的标识是否正确和清楚；
6、管道材料的管理
⑴、小管件应堆放在工作集装箱内。不同材料的管件堆放在货架的不同层。
⑵、大管件，应堆放在室外指定的地点，管端帽盖保护并标记出被用区域号。不锈钢钢管件必须作好标识。
⑶、不锈钢管道组成件，摆放在用专集装箱内（内铺木板）。
8、阀门管理
⑴、阀门出库后应尽快安装，减少在现场堆存时间；
⑵、小阀门堆存在集装箱内，大阀门堆存在工作现场；
⑶、阀门不能打开。阀门进出口保护盲板不能随便拆除，以防止异物进入损伤阀门；
⑷、阀体上的商标名牌不能损坏和丢失。如果阀体商标名牌损坏和丢失，应立即在阀体标记，以防止阀门错用；
10、镀锌材料（如镀锌钢管等）和碳钢的存放，应远离不锈钢管，以防止不锈钢被腐蚀。
十一、安全文明施工
㈠、安全措施
1、严格执行项目部“健康、安全、环境保护”制度，任何施工作业前应确定专人负责，施工前要对施工人员进行交底。
2、施工作业区与生产区域应设置明显的警示牌和标识牌，夜间施工作业区应有照明。施工人员在指定区域作业，严禁进入其他区域。
3、施工作业人员必须劳保着装，施工用具摆放整齐，不得占据消防通道和影响其他装置的正常生产,施工废料应及时拉走，不得影响装置现场面貌。
4、施工作业前必须严格执行总包和业主的安全用火、用电、用水、动土及进设备作业等管理和审批制度，并办理有关作业票后，方可作业。
5、所用照明应使用安全电压，电线应绝缘良好，使用手持电动工具应有漏电保护。严禁乱动现场的阀门和电源开关。
6、高空作业人员必须系好安全带（安全绳）。安全带高挂（系）低用，不得采用低于腰部水平的系挂方法，严禁用绳子捆在腰部代替安全带。禁止在同一垂直方向上下同时进行高空作业。
7、有限空间作业前后登记清点人员、工具、材料等，防止遗漏及乱放。
8、施工动火前必须办理好相关的票证，同时得有甲乙双方监护人监护。
9、机动车辆进入装置必须戴好防火罩，只能按照规定路线行驶。
10、电焊回路应接在焊件上，把线及二次线绝缘必须完好，不得有裂纹，不得与其他设备搭接。地漏及下水井盖处均用毛毡封堵，防止火花掉入下水井。污油池口必须封闭。
11、动火前和动火后，均认真检查条件是否变化，不得留有余火，确认安全后再工作或离开。高空施焊作业时，地面设监火人，配备消防设备。
12、脚手架符合国家有关规程和标准的要求。作业前作业人员仔细检查作业平台是否牢靠、坚固、安全措施是否落实。
13、高处作业人员不得站在不牢固的结构物（如石棉瓦、木板条等）上进行作业，不得坐在平台、孔洞边缘和躺在通道或安全网内休息。在没有安全防护设施的条件下，严禁在屋架、桁架、未固定的构件上行走或作业。
㈡、文明施工
搞好文明施工是现场安全施工的重要防范措施。
1、目标：做到工完料净场地清，达到全优工程标准。
2、措施
⑴、加强成品保护意识，管道施工时，工具应放在工具包内，并注意切割下料时，采取防护措施，严禁管子头及焊渣等直接掉至地面。
⑵、按照施工布置图，设置现场临时库房、材料堆放、管道预制等设施。
⑶、合理规划现场施工机具和设备、材料的布置，并放置整齐。
⑷、立体交叉作业过程中，应相互照应，应保管好工器具和施工用料，以免下落。
⑸、施工人员按规定正确使用劳动保护用品（安全带、安全帽、防护服），严禁赤膊、穿拖鞋、高跟鞋、裙子进入施工现场。
⑹、各班组每天完工后，应清理好各自使用的机具材料和作业区。
项目部定期进行文明施工检查，发现问题及时纠正、整改。
装配式综合支吊架系统施工方案及技术措施 1.1 装配式综合支吊架系统施工流程图 根据本工程安装施工的特点，支吊架预制安装的基本步骤和操作流程如下： 装配式综合支吊架系统施工流程图 1.2 配合二次设计 综合支吊架二次设计：在进行综合支吊架深化设计时应充分考虑各专业负荷要求，满足结构安全要求、刚度要求及其他要求；召开由本工程所有承包商参加的以综合管线布置及支吊架安装的会议，要求所有专业计算需要安装在综合支吊架上的管线负荷大小，明确各专业在站厅、站台层需要使
用综合支吊架的位置及荷载要求等；经现场踏勘，依据国家相关规定、地方及其他相关规定，进行二次设计。 1.3 支、吊架进场 完成综合支吊架二次设计后，制造商按要求生产成套的装配式支吊架，按施工进度要求准备支吊架进场。 支、吊架所用材料、安装件和附着件应是设计图纸规定的材质、规格和型号，并有供货商提供的合格证和订货单位签署的验收合格证，且经外观检查合格，不合格者不得使用。 1.4 现场定位放线 支、吊架的安装应在预制部件完工且符合技术要求，待安装区域土建施工完毕，预埋板（如果有）预埋良好的基础上进行 室内的支架，首先应根据设计要求定出固定支架的位置。再按标高把同一水平直管段的支架位置表示在墙上或柱子上，要求有坡度的管道，应根据两点间的距离和坡度的大小，计算出两点间的高度差，然后在两点间拉一根直线，按照支架的间距在墙上或柱子上划出每个支架的位置。
如果土建施工时已在墙上预留了埋设支架的孔洞，或在钢筋混泥土构件上预埋了焊接支架的底板，应检查预留孔洞或预埋钢板的标高及位置是否符合要求，预埋钢板上的砂浆或油漆应清除干净。 在普通钢筋混泥土结构上安装的支吊架，在支吊架底板安装前应进行钻孔，钻孔的要求如下： 按照支、吊架底板划出钻孔位置； 按所要求的螺栓直径，直接用硬质合金钢钻头钻孔； 假如碰到钢筋，停止钻孔（此孔成为废孔），在支架位置公差范围内选择一个新的位置重新钻孔，新孔孔壁与废孔孔壁的距离应大于25mm。 如果碰到钢筋，钻孔达不到需要的深度，则做好记录并提交设计者，由设计者对是否切断钢筋做出判断。 钻孔后，如果止通规的小头（过端）不能插入孔中，所用的钻头不能再使用。 安装膨胀螺栓之前，钻孔内必须用压缩空气或高压水清洗，任何情况下，都不允许有异物留在孔内。
目录 第一章编制依据 (1) 第二章 800高钢筋支架方案及计算书 (1) 第三章 2600高钢筋支架方案及计算书 (4) 第四章顶板钢筋支架方案 (8)
第一章编制依据 第二章 800高钢筋支架方案及计算书 为了保证上下层钢筋位置、钢筋保护层厚度，支撑上部钢筋网片及施工荷载，车库及楼座部分800mm高基础底板部分钢筋采用钢筋支架，工字型钢筋马凳支腿。基础底板马凳的横梁及立柱材质均采用HRB400Φ22钢筋加工。 横梁与立柱之间、立柱与凳脚的钢筋采用E50电焊条焊接连接，要求焊接牢固。马凳支腿的凳脚用铅丝与下铁绑扎牢固。 注：h=板厚-下网下铁钢筋直径-支座负筋直径-保护层厚度 底板钢筋按照设计最大配筋进行计算，钢筋支架横梁及立柱材质均采用 HRB400Φ22钢筋，经计算结果为，横梁间距1200 mm，立柱间距900mm，可满足强度及刚度和变形要求。 采用品茗计算软件计算。计算依据：《钢结构设计规范》GB50017-2003 一、参数信息 钢筋支架（马凳）应用于高层建筑中的大体积混凝土基础底板或者一些大型设备基础和高厚混凝土板等的上下层钢筋之间。钢筋支架采用钢筋焊接制的支架来支承上层钢筋的重量，控制钢筋的标高和上部操作平台的全部施工荷载。
钢筋支架示意图 作用的荷载包括自重和施工荷载。 钢筋支架所承受的荷载包括上层钢筋的自重、施工人员及施工设备荷载。钢筋支架的材料根据上下层钢筋间距的大小以及荷载的大小来确定，可采用钢筋或者型钢。 上层钢筋的自重荷载标准值为0.60 kN/m2； 施工设备荷载标准值为1.000 kN/m2； 施工人员荷载标准值为0.800 kN/m2； 横梁材质为HRB400Φ22钢筋； 横梁的截面抵抗矩W= 1.045 cm3； 横梁钢材的弹性模量E=2.05×105 N/mm2； 横梁的截面惯性矩I= 1.150 cm4； 立柱的高度h= 0.70 m； 立柱的间距l= 0.90 m； 立柱材质为HRB400Φ22钢筋； 钢材强度设计值f= 360.00 N/mm2； 二、支架横梁的计算 支架横梁按照三跨连续梁进行强度和挠度计算，支架横梁在小横杆的上面。 按照支架横梁上面的脚手板和活荷载作为均布荷载计算支架横梁的最大弯矩和变形。 1.均布荷载值计算 静荷载的计算值q1=1.2×0.60×1.20=0.86 kN/m 活荷载的计算值q2=1.4×0.80×1.20+1.4×1.00×1.20=3.02 kN/m
一、支吊架的设置原则 常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。 有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。二、施工工艺： 本工程综合管线较多，支吊架形式类别、工艺要求复杂。 2.1.穿墙管线横梁安装的说明及分类；
? 立管的底部和各层管道分支水平管处应设置固定支架。 ? 支架的间距按3-3.9米考虑（根据层高）。楼层≥5米左右应考虑两个支 架并均称安装。 ? 排水（机制铸铁）中水源水管、铜管应单独考虑支架间距的设置。在综 合支架之间增加活动支架。 2.2.1.2单立管固定； a) 当管道≤DN150的生活给水（冷水）、直饮水、中水、排水、雨水、透气及消 防立管等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设置支架。≥DN200的单管可按形式二设置支架。 1.50-1.80米 钢 管角钢支架 单立管（刚性）固定形式立面 一 4.0米 膨胀螺栓 墙体或柱 抱 卡墙体或柱 膨胀螺栓 单立管（刚性）固定形式立面二 槽 钢钢 管1.50-1.80米 抱 卡 单立管（刚性）固定形式二平面 钢 管 楼板面 膨胀螺栓 钢板槽 钢 抱 卡
目录 一、综合说明 (2) 二、施工技术措施 (3) 1、工艺流程 (3) 2、技术措施 (3) 三、安全管理措施 (14) 四、环境管理措施 (15) 五、质量保证措施 (16)
一、综合说明 1、保证按要求进行施工，并在所有方面令业主感到满意，遵守业主所有合理的指示和要求。 2、组织落实：由公司主管经理亲自担任工程总指挥，由优秀的项目经理担任本工程的项目经理，我公司将派出达到国内先进水平的队伍参与管理和施工。 3、质量目标：达到一次性验收合格，确保工程质量达到合格。 4、安全目标：达到无工伤、无事故、无险情，搞好文明施工。
二、施工技术措施 1、工艺流程 机械调试、材料选择 基层处理（除锈） 验收 涂刷底漆 漆膜厚度检测（中间验收） 构件制作（焊接） 构件安装 涂刷面漆 图1 施工流程图 2、技术措施 2.1旧支架、支架基础 2.1.1立柱拆除： 钢管立柱的拆除，拆除时采取装载机配合，随拆、随装、随运，及时清扫。
2.1.2基础拆除： 用于支架承重的砼基础也需及时破除，砼基础破除时，可在白天利用风镐等设备将基础凿出。 2.2、管道支架制作规定 2.2.1管道支架的形式、材质、加工尺寸、精度及焊接质量应符合设计文件和有关施工验收规范的要求。 2.2.2支架底板及吊架弹簧盒的工作面应平整。 2.2.3管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成型良好，不得有漏焊，欠焊，裂纹、姣边等缺陷。 2.2.4制作合格的支架成品应及时进行防腐处理，防腐层应完整，厚度均匀。 2.2.5管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。 2.3、支架制作 2.3.1施工前准备 1.工艺文件的编制。按照《钢结构施工与验收规范》要求编制详细的加工、制造、施焊、预装、涂装工艺。 2.焊接工艺评定及其它工艺试验：选择不同接头形式由焊接工程师下达工艺评定任务书，选派优秀、有证焊工作工艺评定试验，以确定合理的焊接坡口、焊材焊剂、焊接规范后编制焊接工艺卡。 3.焊工考试及资格确认。 4.探伤人员的资格确认。
目录 一、管道的布置原则 (2) 二、吊架跨距布置 (2) 三、管道支吊架荷载分析 (3) 3.1管道支吊架介绍 (3) 3.2支吊架荷载分析 (4) 3.2.1垂直荷载 (4) 3.2.2水平荷载 (4) 四、管道支吊架受力计算 (5) 4.1管道垂直方向的荷载计算： (6) 4.2管道水平方向的荷载计算： (8) 4.3膨胀螺栓受力分析： .......................................... 10 4.4槽钢受力分析： (10) 4.5受力结论： (13) 五、施工方法和部署................................................ 13 5.1支吊架制作材料 (13) 5.2支吊架型式 (14) 5.3支吊架安装方法 (15)
一、管道的布置原则 对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1.管道布置设计应符合各种工艺管道及系统流程的要求； 2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 3.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4.管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm。 5.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6.地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7.管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8.应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm，同时应尽量考虑利用管道的自然形状达到自行补偿； 9.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。 二、吊架跨距布置 管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架 数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增
大连世界金融中心（二期）管道支吊架施工方案 一、概述 大连世界金融中心位于大连市中山区人民路30号，本建筑由2栋52层超高层塔楼和5层高的裙房构成。其中：南楼为酒店及公寓；北楼为公寓；裙房1至5层设有商店，餐厅，会议室，健身房等；地下1层为公建，设备用房；地下2至5层为停车场，设备用房。建筑面积172518㎡（其中地上151690㎡，地下20828㎡），建筑高度208.800m。本机电工程涉及的系统比较多面，各个系统所用管材不同，对支吊架的要求也就不尽相同，为了有针对性的指导现场施工，特编制本方案。 二、编制依据 1、建设单位提供的大连世界金融中心施工图《给排水专业》。 2、中建六局土木公司大连世界金融中心项目经理部编制的《大连世界金融中心施工组织设计》、《给排水施工方案》 3、《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》。 4、《建筑排水用柔性接口铸铁管安装》04S409 5、《沟槽式连接管道工程技术规程》CECS 151:2003 三、支吊架的设置原则 1、常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。 2、有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。 1 第1 页共26 页
大连世界金融中心（二期）管道支吊架施工方案一、概述 大连世界金融中心位于大连市中山区人民路30号，本建筑由2栋52层超高层塔楼和5层高的裙房构成。其中：南楼为酒店及公寓；北楼为公寓；裙房1至5层设有商店，餐厅，会议室，健身房等；地下1层为公建，设备用房；地下2至5层为停车场，设备用房。建筑面积172518㎡（其中地上151690㎡，地下20828㎡），建筑高度208.800m。本机电工程涉及的系统比较多面，各个系统所用管材不同，对支吊架的要求也就不尽相同，为了有针对性的指导现场施工，特编制本方案。 二、编制依据 1、建设单位提供的大连世界金融中心施工图《给排水专业》。 2、中建六局土木公司大连世界金融中心项目经理部编制的《大连世界金融中心施工组织设计》、《给排水施工方案》 3、《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》。 4、《建筑排水用柔性接口铸铁管安装》04S409 5、《沟槽式连接管道工程技术规程》CECS 151:2003 三、支吊架的设置原则 1、常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。 2、有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避
管线综合支吊架施工工艺流程 管线综合支吊架技术 给排水系统、空调水系统、空调风系统、消防平层主管、强弱电桥架，可以采用同一支吊架，省去了穿插安装支吊架的复杂过程，提高了工作效率。 普通安装方式支吊架凌乱分散，交叉较多，采用综合支吊架工法，将排布整齐有序的综合支吊架取代传统支吊架形式，不仅减少了支吊架的数量，而且使管线走线更清晰，明朗，观感、质量均大大提高。在满足各种管线布置的前提下，有效地控制整体占用空间。 支吊架设计时，考虑所有被支吊物最大应力时的极限叠加，而实际受力远小于此，例如水平力同时达到相同方向的最大值等。经过荷载计算，保证了综合支吊架的强度，相对于传统支吊架做法更安全可靠。
支吊架的减少，减少了建材用量，节约了成本。节约了资源，减少了现场加工的人工及材料加工时产生的噪音和固体废弃物污染。 学习管线综合支吊架施工工艺 首先对安装工程给排水、暖通、电气、消防等所有专业进行深化设计，利用BIM等工具优化布局，对各专业管线进行综合布置。根据管线综合布置的结果，制定出支吊架初步方案。根据方案计算间距、过载重量，再通过计算结果确定吊杆和横梁的尺寸，然后制定支吊架定型方案及大样图。最后根据策划确定的方案及大样图下料、制作、安装。 ①结合现场深化设计 ↓ ②对各专业管线进行综合布置
↓ ③确定支架间距及过载计算 ↓ ④计算支吊架尺寸及选材 ↓ ⑤设计综合支吊架方案及大样图 ↓ ⑥支吊架材料准备及加工制作 ↓ ⑦支吊架安装 ↓ ⑧支吊架的校正及检查试验 1、结合现场深化设计 首先明确设计及规范要求，结合现场熟悉图纸。 2、对各专业管线进行综合布置 1. 工程管线综合布置原则
滦平县医院新院区 抗震支架安装工程 专项施工方案 编制单位：德州亚太集团有限公司 监理单位： 目录
第一章工程概况 (2) 1.1编制依据 (2) 1.2工程概况 (2) 1.3抗震支架方案概况 (3) 1.4抗震支吊架的安装样式 (6) 第二章施工部署 (11) 2.1工程目标 (11) 2.2质量目标 (11) 2.3工期目标 (11) 2.4安全目标 (11) 2.5文明施工目标 (11) 2.6施工管理组织机构 (11) 第三章施工准备 (13) 3.2深化设计 (12) 3.3劳动力准备 (12) 3.4现场临时设施及办公暂设布置 (12) 3.5施工机械准备 (14) 表3.5.1主要施工机械设备计划表 (14) 3.6主要施工材料准备 (14) 3.7施工进度计划 (16) 3.7.1工期计划 (16) 3.7.2施工阶段划分 (16)
第四章主要施工方法及施工工艺 (17) 4.1主要施工工艺流程 (17) 4.1.2综合支架施工技术 (17) 第五章质量保证措施 (19) 5.1质量管理措施 (19) 5.2质量方针 (19) 5.3质量目标 (19) 5.4质量保证体系 (19) 5.5质量检查制度 (20) 5.5.1三检制 (20) 5.6主要工程质量控制措施 (21) 5.7质量保证措施 (21) 第六章安全文明施工保证措施 (23) 6.1安全保证措施 (23) 6.2文明施工保证措施 (28) 第七章成品保护措施 (30) 第八章施工协调与配合 (32) 8.1与建设单位的配合协调 (32) 8.2与监理单位的配合协调 (32) 8.3与土建的配合与协调 (33) 8.4安装各专业之间的配合 (33)
范文范例学习指导 目录 、综合说明.............................................. 2..... 、施工技术措施.......................................... 3..... 1、工艺流程 (3) 2、技术措施 (3) 三、安全管理措施 (14) 四、环境管理措施 (15) 五、质量保证措施 (16)
一、综合说明 1、保证按要求进行施工，并在所有方面令业主感到满意，遵守业主所有合理的指示和要求。 2、组织落实：由公司主管经理亲自担任工程总指挥，由优秀的项目经理担任本工程的项目经理，我公司将派出达到国内先进水平的队伍参与管理和施工。 3、质量目标：达到一次性验收合格，确保工程质量达到合格。 4、安全目标：达到无工伤、无事故、无险情，搞好文明施工。
二、施工技术措施 1、工艺流程 图1施工流程图 2、技术措施 2.1旧支架、支架基础 2.1.1立柱拆除： 钢管立柱的拆除，拆除时采取装载机配合，随拆、随装、随运，及时清扫。 2.1.2基础拆除：
用于支架承重的砼基础也需及时破除，砼基础破除时，可在白 天利用风镐等设备将基础凿出。 2.2、管道支架制作规定 2.2.1管道支架的形式、材质、加工尺寸、精度及焊接质量应符合设计文件和有关施工验收规范的要求。 2.2.2支架底板及吊架弹簧盒的工作面应平整。 2.2.3管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成型良好，不得有漏焊，欠焊，裂纹、姣边等缺陷。 2.2.4制作合格的支架成品应及时进行防腐处理，防腐层应完整，厚度均匀。 2.2.5管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。 2.3、支架制作 2.3.1施工前准备 1.工艺文件的编制。按照〈钢结构施工与验收规范》要求编制详细的加工、制造、施焊、预装、涂装工艺。 2.焊接工艺评定及其它工艺试验：选择不同接头形式由焊接工 程师下达工艺评定任务书，选派优秀、有证焊工作工艺评定试验，以确定合理的焊接坡口、焊材焊剂、焊接规范后编制焊接工艺卡。 3.焊工考试及资格确认。 4.探伤人员的资格确认。 劳动人员进场计划如下表：
山东省千佛山医院保健综合楼 走廊公共支架施工方案 一、工程概况 1、各层层高情况 山东省千佛山医院保健综合楼地下二层、地上十八层（不含设备层）各层层高分别为地下二层为4.2米、地下一层为6.1米、一层4.5米、二至五层4.2米、十八层4.2米、其余为3.8米。 2、梁高及地面作法 各层公共走廊两边结构纵梁及横梁分别以梁高600、700CM为主，部分500CM，个别为750CM及800CM。地面作法50MM。 3、走廊宽度 各层走廊宽度分别以2700MM为主、部分区域为1550MM、1700MM、其它区域5150MM、5500MM等。走廊宽窄不一。 4、走廊内管、线布置 各层公共走廊内分别设有空调水管道、消防喷淋管道、消火栓管道、给、水管道、气体管道、新风管道、强电桥架、弱电桥架、移动通信桥架、电线管、部分区域安装有风机盘管、个别走廊还有排水管道、雨水管道、物流传输管道、排烟管道、送风排风管道。六层以上走廊设有热水管道、地下一层部分走廊还设有母线槽等。涉及专业齐全，管线错纵复杂。 二、管线排布原则 1、大管优先 因小管道造价低易安装，且大截面、大直径的管道，如空调通风管道、排水管道、排烟管道、电缆桥架等占据的空间较大，不易翻弯，在排布时优先布置。且电缆桥架应设置在水管道的上方。 2、支管让主管
走廊内各种管线主管道一般贯通整个走廊，且主管道管径大于支管管径，相对于支管不易翻弯。因此，在管线综合排布时以主管道为主，支管避让主管。 2、有压让无压 无压管道，如排水管、雨排水管、冷凝水排水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水的必要和充分条件，所以在与有压管道交叉时，有压管道应避让无压管道。 3、强弱电分设。 由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路分开设置，而且留一定距离。 4、附件少的管道避让附件多的管道 这样有利于施工和检修，更换管件。各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等。 三、排布依据 1、山东省千佛山医院保健综合楼安装工程施工图纸。 2、国家现行的施工规范、操作规程，验收标准及有关规范。 3、相关图集。 四、综合排布 根据本工程走廊涉及的管线种类、数量及规格、大小，结合本工程的层高、走廊宽度、楼层净高进行统一规划，综合排列。以施工规范、验收标准及操作规程为依据，同时考虑便于操作、维修，在确保不影响各专业工程质量、功能的情况下将装饰工程吊顶的高度尽可能的提高。做到排布合理，整齐美观。
舟曲城江桥维修加固工程 脚手架、吊架施工方案 编制： 审批： 批准： 施工单位：甘肃机械化建设工程有限公司舟曲项目经理部 二0一二年三月五日
目录 一、工程概况------------------------- 二、施工人员及材料计划--------------- 三、施工计划及进度措施--------------- 四、施工方案------------------------- 五、施工质量要求措施----------------- 六、施工安全措施--------------------- 七、文明施工和环保措施---------------
一、工程概况 1、舟曲城江桥位于甘肃省甘南藏族自治州舟曲县老城区中心，是2010年8月舟曲县遭遇特大山洪泥石流灾害后幸存的唯一一座桥梁，是当地居民的重要交通道路，该桥对舟曲县交通运输、经济发展起着至关重要的作用，该桥始建于1996年12月，于1997年投入运营。 跨径组合：18.5m（南边跨）+70m（主跨）+15m（北边跨）=103.5m，桥长：121m； 桥面宽度：1.5m（人行道）+7.0m（行车道）+1.5m（人行道）=10.0m； 桥面横坡：双向1.5%； 设计荷载：汽-20级，人群荷载3.5KN/m2； 抗震设防烈度：8度，地震动峰值加速度0.2g，抗震设防类别：C类； 2、桥梁安全等级：一级； 3、矢跨比：1/7； 4、桥梁现状 舟曲城江桥原设计荷载为汽-20级，原抗震设防烈度为8度。经过14年的运营，再加上舟曲特大山洪泥石流的影响，桥梁多处破坏，有10根横系梁断裂，根据《舟曲城江桥灾后静、动载测试与检定报告》，桥梁横向刚度损失过大，存在严重安全隐患。桥梁目前现状及主要病害如下： （1）桥面及附属构筑物
目录 第一节编制依据 1 第二节工程概况 2 第三节满堂支架搭设方案选用 5 一、搭设准备工作 5 二、支架搭设方案 5 第四节安装满堂支架的施工管理 8 第五节满堂支架安全性验算 10 第一节编制依据
《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版 《建筑施工计算手册》江正荣著中国建筑工业出版社； 《建筑施工手册》第四版中国建筑工业出版社； 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166； 《建筑施工安全检查标准》（JGJ59-99）中国建筑工业出版社； 《建筑施工高处作业安全技术规范》JGJ80-91； 《施工现场临时用电安全技术规范》JGJ46-2005； 《建筑机械使用安全技术规程》JGJ33-2001； 《大同市庆新路下穿铁路云冈支线上行线K1+679框架地道桥施工组织设计》《大同市庆新路下穿铁路云冈支线上行线K1+679框架地道桥施工组织设计》《大同市庆新路下穿铁路北同蒲上行线K7+672框架地道桥设计图纸》 《大同市庆新路下穿铁路北同蒲上行线K7+672框架地道桥设计图纸》 第二节工程概况
庆新路在云岗支线上行线K1+679、北同蒲上行线K7+672两处框架桥设计为7.5m-16.0m-16.0m三孔框架地道桥，其中云岗支线上行线K1+679桥位处既有铁路为一股道，铁路位于直线段，为普通线路、混凝土枕，轨型为50kg/m，框架桥与铁路夹角为90；北同蒲上行线K7+672桥位处既有铁路为一股道，铁路位于直线段，为无缝线路、混凝土枕，轨型为60kg/m，框架桥与铁路夹角为70。框架桥具体结构尺寸如下表： 云岗支线上行线K1+679 7.5m-16.0m-16.0m三孔框架地道桥 北同蒲上行线K7+672 7.5m-16.0m-16.0m三孔框架地道桥
武汉建工安装工程有限公司企业标准 管道支吊架制作安装施工工艺标准 Q/JB 01-06-2006 1 适用范围 适用于建筑工程中室内给排水管道、空调水管道、热力管道固定支架、滑动支架，导向支架及吊架的制作安装。 2 施工准备 2.1 材料的质量要求 2.1.1 各种材料应具有出厂质量证明文件 2.1.2 型钢等材料外观表面应平整,厚度均匀,无明显伤痕、裂纹、弯曲、锈蚀等质量 缺陷。 2.2 主要机具 2.2.1 机械设备：型材切割机、台钻、电焊机、冲击电钻等。 2.2.2 专用和通用机具：铁锤、板手、样冲、划规、划针、电钻等。 2.2.3 测量、检测和试验设备：直尺、钢卷尺。 2.3 作业条件 2.3.1 施工现场地面平整、洁净、宽敞、明亮。 2.3.2 机具设备和相应的电源能满足连续施工的要求。 2.3.3 工序前要有施工员书面技术、质量、安全交底。 3 操作工艺 3.1 管道支吊架制作 3.1.1 管道支、吊架一般用型钢制作，制作前首先检查钢材的钢号及规格应符合图纸或有关标准图的要求，加工前对进场的钢材进行调直和校正。 3.1.2 下料前先在材料上用划规、划针、石笔等划线，划出的线应平整清晰，需要钻孔的材料，先在光滑的一面上画出十字中心线，用样冲冲出中心线孔，需加弯曲的材料应先放样画出弯曲线样。 3.1.3 制作支架材料采用机械切割下料，钻孔采用台钻或手钻加工，加工时将钻头中心对准钻孔中心，将工件放平，选用的钻头大小要合适。批量加工时，先加工样板，用杆件试穿后夹紧集中加工，钻孔后用锉刀将毛边锉平。 3.1.4 吊卡一般用扁钢弯制，用扁钢制作时，卡件内径应与管子外径相等，对口部位要留出吊杆的空位，扁钢下料后可以冷弯或热弯之后再钻孔，便于对准螺栓孔板，用圆钢制作吊卡时，下料长度要考虑煨制螺栓圈的用料。 3.1.5 吊杆套丝要选用合适的板牙，加工好的丝头用标准螺母进行试装，以调整套丝的板数。 3.1.6 应对滑动支架接触面进行加工，使其粗糙度达到制造说明要求。 3.1.7 对需要组装焊接的支架，先划定线位，组对后点焊，经复查合格后再进行焊接，焊缝高度及施焊遍数必须符合设计和规范。支架焊缝必须双面施焊，不得漏焊、单面焊。 3.1.8 制作好的支架应及时涂刷防锈漆，送往安装，安装时应先进行质量检查，检查内容包括：材料的规格、成型支架总尺寸、焊接部位外观质量、油漆质量、质量不符合要求的不得安装。 3.2 管道支吊架安装 3.2.1 支架安装时,首先根据设计需要,定出各支架的轴线位置，再按管道的标高测出各支架轴线位置的等高线，然后根据两支架间的距离和设计坡度算出支架的高度差。再用拉线的方法在墙上或柱子
一：工程概况 本工程位于天津市静海县团泊新城西区，健康产业园西南角。北临北华路，南侧为鄱阳湖，西接津交路辅道，东临东海道。工程建成后集比赛、训练、办公等为一体。工程由体育馆和排球馆两个单体场馆建筑组成。 二: 桥架安装说明 1、电缆桥架梁下0.10m安装，当与风管、水管交叉时，管道从上至下安装顺序为：风管、电缆桥架、压力水管，各层管道之间应预留安装维护间距。 2、金属线槽和电缆桥架水平安装时，支架间距不大1.5米，垂直安装间距不大于2.0米。灯具安装时避开线槽，强弱电线槽或桥架应保持不小于净距为300mm。 3、所有消防用电的桥架均为防火金属封闭桥架。若不敷设在桥架内桥架及线槽内电线、电缆不得有断点和接头，向同一设备供电的主用电缆和备用电缆通在同一桥架内敷设时应采用防火隔板隔开。 （1）：200MM以下的桥架，采用30*3角钢做龙门支架。 （2）300-400MM的桥架，采用40*4角钢做龙门支架。 （3）500MM以上的桥架，采用50*5角钢做龙门支架。 （4）桥架水平支架安装间距2米 （5）桥架竖向支架安装间距1.5米 （6）支架具体做法见施工要点 三：工艺流程 支架制作→弹线定位→支架安装→桥架安装 四：施工要点 1:支架制作 具体做法为： （1）水平桥架支架 （2）、竖向桥架支架安装 说明：竖井内桥架采用10#槽钢做龙门支架 注：桥架支架、吊架说明： 桥架支架长度根据现场实际情况制作。 支架采用角钢制作除锈后，刷红丹防锈漆二遍，刷驼灰面漆二遍。 支架焊接连接处，角钢与角钢三面施焊，要求焊缝饱满，无夹渣、咬肉现象。 2:拉线定位 （1）、根据图纸及施工现场确定始端到终端，找好水平线，用拉线沿顶棚在线路的中心线进行放线。根据中心线再确定两边膨胀螺栓的位置，沿顶棚放好螺栓位置的水平线。
米兰世纪地区九年一贯制学校新建工程抗震支架安装工程施工方案 编制人： 审核人： 中冶天工集团有限公司
目录 第一章编制依据 (1) 第二章工程概况 (2) 第三章施工部署 (6) 第四章施工准备 (7) 第五章主要施工方法及施工工艺 (11) 第六章质量保证措施 (14) 第七章安全文明施工保证措施 (17) 第八章成品保护措施 (19) 第九章施工协调与配合 (19)
第一章编制依据1.1、设计图纸、相关审查意见及变更 1.2、相关技术规范规程（包括但不限于） 第二章工程概况
2.1工程概况 项目名称：米兰世纪地区九年一贯制学校新建工程 地址：天津市滨海新区，东至洞庭路、南至希望路、西至铁东路、北至泰达大街建设单位：天津市滨海新区教育体育委员会 设计单位：天津市金厦规划建筑设计有限公司 勘查单位：天津市地质工程勘察院 监理单位：上海建科工程咨询有限公司 施工单位：中冶天工集团有限公司 米兰世纪地区九年一贯制学校新建工程抗震支架工程由小学部教学楼（分号1-1）、小学部教学楼（分号1-2）、行政楼、艺术楼、综合实验楼、中学部教学楼、食堂、风雨操场共7栋单体组成，本工程以二次深化专业图纸为施工依据，共计抗震支架206套。实际使用数量以现场安装情况做相应调整。 2.2设计概况 本工程抗震支吊架系统设计主要包括内容： （1）悬吊管道中重力大于1.8kN的设备。 （2）DN65以上的生活给水、热水以及消防管道等系统； （3）矩形截面面积大于等于0.38m2和圆形直径大于等于0.7m的风管系统； （4）防排烟风道、事故通风风道及相关设备； （5）内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽； （6）内径大于或等于25mm的燃气管道； （7）对重力不大于1.8kN的设备或吊杆长度不大于300mm的吊杆悬挂管道可不进行抗震设计。
消防管道支吊架施工方案 一、概述 苗尾水电站位于云南省云龙县苗尾乡附近澜沧江河段上，电站装机容量1400MW（4×350MW），是澜沧江上游河段一库七级开发梯级电站中的最下游一个梯级。上游距大华桥梯级约63km，下游距功果桥电站约45km。离电站最近的机场是云南保山机场，到电站公路里程约130km。 电站坝址～旧州～花鱼洞～功果桥～永保桥段公路现有三级公路，路基宽度7.5m～9.5m，路面宽度6.5m～8.0m，沿线桥涵设计标准为公路-Ⅱ级，并用特种挂车-300验算。经功果桥、永保桥可与320国道（永保桥～永平～大理、属三级公路、沥青混凝土路面、路面宽6.0m）、大保高速（大理～保山）相接。电站坝址右岸有三级公路通过，电站坝址距大理、昆明公路里程分别207km、544km。 二、编制依据 1、《建筑给水排水及采暖工程施工质量验收规范GB50242-2002》。 2、《建筑排水用柔性接口铸铁管安装》04S409 3、《沟槽式连接管道工程技术规程》CECS 151:2003 三、支吊架的设置原则 1、常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。 2、有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近
的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。 3、与设备连接的管道支架应有减振措施； 4、管道支、吊架位置应正确，埋设应平整牢固；管道支、吊与管道接触应紧密； 5、固定在建筑结构上的支、吊架，不得影响结构安全； 6、立管管卡安装：层高小于或等于5m，每层须安装一个，层高大于5m，每层不得少于2个；管卡安装高度距地面1.5～1.8m。 四、施工工艺 1、支吊架的分类及说明； 给排水管道大部分采用打膨胀螺栓加角钢的固定形式。配合施工中，机电专业人员必须随工程进度密切配合土建结构工程做好预埋工作并加强检查，绝不能有遗漏。在管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布合理，角钢的形式、规格符合设计及施工规范规定要求。 2、支吊架的分类 （1）立管支架固定形式； A、成排支架固定形式； 消火栓立管等几乎没有位移，可采用常规支架固定形式 立管的底部和各层管道分支水平管处应设置固定支架。 支架的间距按3-3.9米考虑（根据层高）。楼层≥5米左右应考虑两个支架并均称安装。 排水（铸铁管）应单独考虑支架间距的设置。在综合支架之间增加活动支架。 B、单立管固定； 当管道≤DN150消防立管等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设置支架。
G209宣恩县高罗乡绕镇公路桥梁工程 龙河二桥 支 架 专 项 施 工 方 案
编制： 复核： 审核： 批准： 2016年11月15日
目录 一、工程概况 (1) 二、编制依据 (2) 三、施工方法简介 (2) 四、地基处理 (3) 五、材料及人员计划.....................................................................3六、支架搭设、模板安装及预压 (4) 七、支架模板设计计算 (10) 八、支架搭设注意事项...............................................................13九、支架安装要求 (14) 十、质量和安全保证措施............................................................15十一、文明施工和环境保护 (18) 十二、应急预案........................................................................20十三、冬季施工措施 (21) 附件：支架大样图 (22)
支架专项施工方案 一、工程概况 1、地理位置 宣恩县高罗乡龙河二桥位于宣恩县高罗乡龙河村，跨越龙河，此桥建成后，给两岸百姓出行及促进集镇经济和文化的发展带来便利条件。桥位区位于高罗乡居民生活集镇，两岸地形整体较缓，河谷呈宽缓的U型，其汇水面积较大。 2、技术标准 桥梁中心桩号为K0+525，桥跨全长47m，桥梁全宽为9m行车道+2×1.75m人行道，共计12.5m，设计荷载等级：公路-Ⅰ级。 0#桥台、1#、2#桥墩基础采用钻孔灌注桩基础，桩基础入岩嵌入深度≥2.5桩基直径，3#桥台采用扩大基础，实体混凝土桥台台身。上构采用3-14米的现浇钢筋混凝土实心板，结构连续。通过调整铺装层厚度来实现桥面双向横坡。桥面铺装层采用10-17cm厚C40防水混凝土。桥面纵坡为-3.5%，桥面横坡为双向1.5%。 桥台采用柱式台、桩基础，桥墩采用薄壁墩、桩基础。墩身厚度为0.8米，桥台桩基直径为1.2米，桥墩桩基直径为1.5米。 上部构造为钢筋混凝土实心板，C30混凝土，板厚70cm。施工采用满堂式钢管支架现浇施工方法。 3、地质情况 3.1、地形地貌 本桥处于宣恩县属云贵高原延伸部分，地处武陵山和齐跃山的交接部位，县境东南部、中部和西北边缘，横旦着几条东北至西南走向的大山岭，形成许多台地、岗地、小型盆地、平坝、横状坡地和山谷、峡等地貌。区内浅部岩石节理裂隙发育，将表层岩体切割成碎块状、大块状。 3.2、水文地质条件 本项目属于南部沅江水系，河流较为平坦，水流量较大。桥位区地下水类型主要为第四系
吊架施工方案 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
新建向塘至莆田铁路南昌西客站站房工程 吊脚手架搭设方案 编制人： 审核人： 审批人： 中铁建工南昌西客站项目部
目录 一、工程概况 二、施工部署 三、施工准备 四、悬吊脚手架搭设方案 五、悬吊脚手架搭设结构设计计算 六、脚手架工程安全管理工作 七、安全操作规定
悬吊脚手架搭设方案 一、工程概况 南昌西客站站房高架层，屋面为钢结构形式，主要承重结构为钢桁架结构，屋顶铺钢屋面板，中间为采光天窗。高架层天花采用铝条板吊顶，天四周为铝板包边。吊顶面积大约为6万平米。吊顶高度最高点为，最低点为。吊顶四周为安德固架子，天窗周边为钢管扣件式吊架。 二、施工部署 为了保证该施工作业的顺利和安全进行，确保工程质量，施工进度和企业经济效益的提高，抓住施工过程中脚手架搭设这一重要环节，满足施工需要和确保使用安全。由于安全事故的发生在建筑脚手架设施中与其有关的安全事故占较大的比例。因此在该工程施工中，加强安全保障，减少事故的发生率及其损失就显得异常重要。 该工程脚手架搭设按照施工总部署组织专业脚手架搭设劳务工，按照脚手架搭设方案，进行搭设实施。 为了保证脚手架方案按计划实施，保持脚手架搭设与工程结构施工的均衡一致，避免出现脚手架搭设滞后的现象，由项目部统一进行工序搭接和施工部位的使用作出统筹安排。 三、施工准备 技术准备 3.1.1组织学习脚手架搭设安全技术规范，进行脚手架搭设技术交底，编制脚手架搭设方案。 3.1.2组织一次技术工作会议，讨论确定脚手架搭设方案。 现场准备 3.2.1组织脚手架搭设班组，确定搭设人员。 3.2.2选购脚手架搭设材料及安全网。 3.2.3勘察现场，确定搭设路线。 3．3人员准备 本工程配备20名架子工，设组长一名，所有人员在上岗前必须参加岗位培训并取得有效证件。
空调水、采暖管道支吊架施工方案 一、编制依据 1.1.《建筑给水排水及采暖工程施工质量验收规》GB50242-2002； 1.2 《通风与空调工程施工质量验收规》GB50243-2016 1.2.《室管道支架及吊架》03S402； 1.3.《管道支架、吊架》05S9; 二、管材质与连接方式 2.1采暖系统： 采暖系统采用外壁热浸镀锌钢管，DN＜100，丝扣连接；DN≥100采用无缝钢管，焊接。 2.2空调水及蒸汽系统： 采用外壁热浸镀锌钢管，DN＜100，丝扣连接；DN≥100采用无缝钢管，焊接。 三、支吊架的分类 3.1垂直管道滑动支架做法：
材料选用表： 表1（六管）-整体支架中加设锚固点 表3（两管） 3.2垂直管道固定支架做法： 管径mm 管径mm-1 支架梁钢板mm 扁钢管卡胀栓DN80 ≤DN80 [100*48*5.3160×160×10 -50×54×M12 DN100 ≤DN100 [100*48*5.3160×160×10 -50×54×M14 DN125 ≤DN125[120*53*5.5180×180×10 -50×54×M16 DN150 ≤DN150 [140*58*6.0200×200×10 -50×54×M16 DN200-300 ≤DN200-300 [160*63*6.5220×220×10 -50×54×M16 管径mm 管径mm-1 支架梁钢板mm 扁钢管卡胀栓DN50 ≤DN50 [80*43*5.0140×140×8 -50×54×M10 DN65 ≤DN65 [80*43*5.0140×140×10 -50×54×M10 DN80 ≤DN80 [100*48*5.3160×160×10 -50×54×M12 DN100 ≤DN100 [100*48*5.3160×160×10 -50×54×M12 DN125 ≤DN125[120*53*5.5180×180×10 -50×54×M14 DN150 ≤DN150 [140*58*6.0200×200×10 -50×54×M14 管径mm 管径mm-1 支架梁钢板mm 扁钢管卡胀栓DN50 ≤DN50 [80*43*5.0120×80×6 -50×52×M10 DN65 ≤DN65 [80*43*5.0120×80×8 -50×52×M10 DN80 ≤DN80 [80*43*5.0120×80×8 -50×52×M10
