11层高层给排水计算
书
-CAL-FENGHAI.-(YICAI)-Company One1

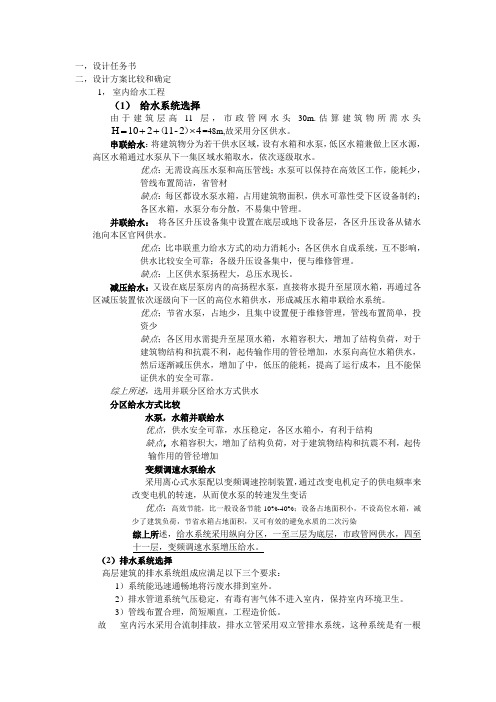

一，设计任务书
二，设计方案比较和确定
1，室内给水工程
（1）给水系统选择
由于建筑层高11层，市政管网水头30m.估算建筑物所需水头
+
H?
=）
（=48m,故采用分区供水。
+
4
10
2-
11
2
串联给水：将建筑物分为若干供水区域，设有水箱和水泵，低区水箱兼做上区水源，高区水箱通过水泵从下一集区域水箱取水，依次逐级取水。
优点：无需设高压水泵和高压管线；水泵可以保持在高效区工
作，能耗少，管线布置简洁，省管材
缺点：每区都设水泵水箱，占用建筑物面积，供水可靠性受下区
设备制约；各区水箱，水泵分布分散，不易集中管理。
并联给水：将各区升压设备集中设置在底层或地下设备层，各区升压设备从储水池向本区官网供水。
优点：比串联重力给水方式的动力消耗小；各区供水自成系统，
互不影响，供水比较安全可靠；各级升压设备集中，便与维修管
理。
缺点：上区供水泵扬程大，总压水现长。
减压给水：又设在底层泵房内的高扬程水泵，直接将水提升至屋顶水箱，再通过各区减压装置依次逐级向下一区的高位水箱供水，形成减压水箱串联给水系统。
优点；节省水泵，占地少，且集中设置便于维修管理，管线布置
简单，投资少
缺点；各区用水需提升至屋顶水箱，水箱容积大，增加了结构负
荷，对于建筑物结构和抗震不利，起传输作用的管径增加，水泵
向高位水箱供水，然后逐渐减压供水，增加了中，低压的能耗，
提高了运行成本，且不能保证供水的安全可靠。
综上所述，选用并联分区给水方式供水
分区给水方式比较
水泵，水箱并联给水
优点，供水安全可靠，水压稳定，各区水箱小，有利于结构
缺点，水箱容积大，增加了结构负荷，对于建筑物结构和抗震不利，
起传输作用的管径增加
变频调速水泵给水
采用离心式水泵配以变频调速控制装置，通过改变电机定子的供电频率来改变电机的转速，从而使水泵的转速发生变话
优点：高效节能，比一般设备节能10%-40%；设备占地面积小，不设高位水箱，减少了建筑负荷，节省水箱占地面积，又可有效的避免水质的二次污染综上所述，给水系统采用纵向分区，一至三层为底层，市政管网供水，四至十一层，变频调速水泵增压给水。
（2）排水系统选择
高层建筑的排水系统组成应满足以下三个要求：
1）系统能迅速通畅地将污废水排到室外。
2）排水管道系统气压稳定，有毒有害气体不进入室内，保持室内环境卫生。
3）管线布置合理，简短顺直，工程造价低。
故室内污水采用合流制排放，排水立管采用双立管排水系统，这种系统是有一根排水立管和一根专用通气立管组成。双立管排水系统是利用排水立管和另一根立管之间进行气流交换，也郊外通气。这种系统具有良好的排水性能和通气性能，适用于污废水合流的各类高层和高层建筑。
（3）消防系统选择
室外消防给水与市政生活给水由DN200mm的环状管网供水，在管网上
设4个室外地上式消火栓。室外消防给水管道可采用低压管道，管道内
平时压力较低，保证管网内最不利点消火栓的压力大于或等于即可，当
发生火灾时，由消防。
车或移动式消防水泵进行加压。室外消火栓的消防水源由市政给水管网直接供给。
（2）室内消防给水系统
本工程的消防对象为住宅，商场，按照我国《建筑设计防火规范》，超过6层的塔式住宅，通廊式建筑，底层设用商业网点的单元式住宅和超过7层以上的单元式住宅都应设置室内消火栓
1）消火栓给水系统形式
2，本工程使用准高压消防给水系统，此系统消防给水管网内经常保持足够的压力，压力由稳压泵或气压给水设备等增压设施保证。这也
是在高层建筑中广泛采用的消防给水系统。消防系统不分区，与生活
给水系统独立设置。将稳压泵和小型气压罐联合使用，将其设置在高
层建筑的顶部水箱间内。这种增压设施占用面积小，能耗低，投资
少，运行可靠等优点。结合兴隆住宅楼的结构特点，消火栓给水系统
采用减压分区的给水方式。
3，2）自动喷洒灭火系统
4，本设计采用湿式自动喷水灭火系统，保证管道始终充满有压水，当火灾发生时闭式喷头感温元件开启，喷头即能及时喷水灭火，同时
发出火警信号。该系统具有灭火速度快，控火效率高的特点，也适用
于常温环境下的建筑物。
5，3）水泵接合器
6，消防水泵接合器是消防队使用消防车从室外水源或市政给水管取水，向室内管网供水的接口。
水泵接合器有地上式、地下式和墙壁式三种安装方式，在该工程中选择
地上式。设置在建筑物的两个侧面和正面，共四个
三，室内给水系统设计计算
四，排水系统设计计算
五，消防给水系统设计计算
