机制砂的国家应用标准
制砂机机制砂应用标准
1 总则
1.0.1 为了合理利用机制砂,特细砂资源,使机制砂,混合砂混凝土应用技术与现行的混凝土工程设计及施工规范,规程配套,确保工程质量,制定本规程.
1.0.2 本规程主要适用于重庆地区机制砂,混合砂混凝土的配制及应用.其他地区用机制砂,混合砂配制混凝土,可通过试验,参照本规程执行.
1.0.3 机制砂,混合砂混凝土工程除应遵守规程外,尚应遵守国家现行有关规范和规程的规定.机制砂,混合砂混凝土工程的施工验收及质量检验评定,应符合国家现行的有关标准,规范和规程的规定.
2 术语,符号
机制砂:由机械破碎,筛分制成的,粒径小于4.75mm的岩石颗粒,但不包括软质岩,风化岩的颗粒.
特细砂:按<<建筑用砂>>(GB/T 14684)规定方法检验所得细度模数为0.7-1.5的天然河砂.
混合砂:由机制砂与特细砂混合而成的砂.
机制砂混凝土:用机制砂作为细骨料配制的混凝土.
混合砂混凝土:用混合砂作为细骨料配制的混凝土.
塑性混凝土:混凝土拌合物坍落度10-90mm的混凝土.
大流动性混凝土:混凝土拌合物坍落度等于或大于160mm的混凝土.
泵送混凝土:混凝土拌合物坍落度不低于100mm并用泵送施工的混凝土.
3 应用范围
3.0.1 机制砂,混合砂混凝土的力学性能,长期性能和耐久性能与中砂配制的混凝土相近,其力学性能指标可按现行的混凝土结构设计规范取值.
3.0.2 机制砂,混合砂主要应用于建筑,市政,交通,等建设工程中的C60及以下强度等级的混凝土.在满足相应的技术要求时,亦可用于港口和水利等混凝土工程.
3.0.3,机制砂宜配制塑性混凝土混合砂宜配制塑性,大流动性及泵送施工混凝土.
3.0.4 混合砂配制混凝土,混合砂细度模数应满足以下要求:
强度等级C60混凝土,混合砂细度模数不低于2.3,其中特细砂细度模数不低于1.1:
强度等级C45-C55混凝土,混合砂细度模数不低于1.8,其中特细砂细度模数不低于0.9.
3.0.5 用混合砂配制C60以上强度等级混凝土时,应通过试验,取得可靠数据,经论证满足性能要求后方可使用.
4 材料
4.0.1 机制砂,混合砂的性能应符合<<建筑用砂>>(GB/T14684)的规定.注:混合砂中特细砂的含泥量测定应采用<<普通混凝土用砂质量标准及检验方法>>(JGJ52)中的”虹吸管法”特细砂的含泥量按标准的规定,
并不得含有泥块.
4.0.2 机制砂,混合砂混凝土用水泥进场时,应对其强度,安定性及其它必要的性能指标进行复验,其质量应符合<<硅酸盐水泥,普通硅酸盐水泥>>(GB175),<<矿渣硅酸盐水泥,火山灰硅酸盐水泥及粉煤灰硅酸盐水泥>>(GB1344)和<<复合硅酸盐水泥>>(GB12958)的规定,对水泥质量有怀疑或水泥出厂超过三个月时,应复查检验,并按其检验结果使用.
4.0.3 机制砂,混合砂混凝土中粗骨料质量应符合<<建筑用卵石,碎石>>(GB/T14685)的规定.
4.0.4 符合国家标准的生活用水,可拌制机制砂,混合砂混凝土.使用地表水,地下水及经处理或处置后的工业废水,必须符合<<混凝土拌合用水标准>>(JGJ63)的技术规定.
4.0.5 机制砂,混合砂混凝土宜掺用混凝土外加剂,其质量应符合相应标准的要求;外加剂的应用应符合<<混凝土外加剂应用技术规范>>(GB50119)的规定.
4.0.6 混凝土用粉煤灰或其它矿物掺合料的质量应符合<<用于水泥和混凝土中的粉煤灰>>(GB1596),<<用于水泥与混凝土中粒化高炉矿渣粉>>(GB/T18046),<<高强高性能混凝土用矿物外加剂>>(GB/T18736)等相关标准,规范要求.
5 混凝土配合比设计中的基本参数
5.0.1 混合砂的细度模数可按以式简易计算:
Uf(混)=Uf(机)*A(机)+Uf(特)*A(特)
式中: Uf(混)—混合砂细度模数
Uf(机)—机制砂细度模数
Uf(特)—特细砂细度模数
A(机)—混合砂中机制砂的百分比(%)
A(特)—混合砂中特细砂的百分比(%)
5.0.2 每立方米混凝土用水量的确定
混合砂塑性混凝土用水量可参考下表选用,机制砂塑性混凝土用水量可在下表基础上,每立方米混凝土用水量增加5Kg.
表5.0.2 混合砂塑性混凝土的用水量(kg/m3)
碎石最大粒径(mm)
拌合特坍落度(mm) 16 20 31.5 40
10-30 195 185 175 165
35-50 205 195 185 175
55-70 215 205 195 185
75-90 225 215 205 195
注:1,本表用水量系采用细度模数为1.8-2.1的混合砂时的平均值.细度模数小于1.8时,每立方米混凝土用水量可增加0-5公斤:细度模数大于2.1时,则可减少0-5公斤.
2,掺用各种外加剂或掺合料时,用水量相应调整.
3水灰比小于0.35的混合砂混凝土以及采用特殊成型工艺的混合砂混凝土用水量应通过试验确定.
5.0.3 混凝土砂率的确定
1 混合砂塑性混凝土砂率可按下表选用,机制砂塑性混凝土砂率可在
下表基础上增加3-5%
混合砂混凝土砂率(%)
表5.0.3 混合砂混凝土砂率(%)
碎石最大粒径(mm)
水灰比(W/C) 16 20 40
0.35 26-31 25-30 23-28
0.45 29-34 28-33 26-31
0.55 32-37 31-36 29-34
0.65 34-39 33-38 31-37
注:1,只用一个单粒级粗骨料配制混凝土时,砂率应适当增大,
2,对薄壁构件,砂率取偏大值.
2 混合砂大流动性,泵送混凝土砂率,可取上表的上限,经试验,根据混凝土拌合物的坍落度按每增加20mm,砂率增加1%予以调整. 5.0.4 外加剂和掺合料的掺量应通过试验确定,并应符合<<混凝土外加剂应用技术规程>>(GB50119),<<粉煤灰在混凝土和砂浆中的应用技术规程>>(JGJ28),<<粉煤灰应用技术规程>>(GBJ146),<<用于水泥与混凝土中粒化高炉矿渣粉>>(GB/T18046)等标准的规定.
5.0.5 采用卵石作粗骨料时,机制砂,混合砂混凝土的用水量及砂率应根据试验确定.
6 混凝土配合比的计算
6.0.1 进行混凝土配合比计算时,其计算公式和有关参数表格中的数值均系以干燥状态骨料为基准.当以饱和面干骨料为基准进行放算时,
则应做相应的修正.
注:干燥状态系指含水率小于0.5%的细骨料或含水率小于0.2%的粗骨料.
6.0.2 混凝土配合比应按下列步骤进行计算:
1 计算配制强度fcu,0并求出相应的水灰比,混凝土配制强度按下式计算:
fcu,0≥fcu,k+1.645σ
式中: fcu,0—混凝土的施工配制强度(MPA)
fcu,k—设计的混凝土强度等级的标准值(MPA)
σ—施工单位的混凝土强度标准差(MPA)
○1施工单位如具有近期混凝土强度统计资料时, σ可按下式求得:
σ =
式中cu,i-------- 第i组混凝土试件强度代表值(Mpa)
ufcu--------------n组混凝土试件强度代表值的平均值(Mpa)
n-------------统计周期内相同混凝土等级的试件组数,n≥25.
当混凝土强度等级为C20或C25时,如计算得到的σ小于2.5Mpa时,取σ为2.5Mpa;当混凝土强度等级为C30及其以上时,如计算行到的σ小于3.0Mpa时,取σ为3.0Mpa.
对预拌混凝土厂和预制混凝土构件厂,其统计周期可取为一个月;对现现场场拌制混凝土的施工单位,其统计周期可根据实际情况确定,但不宜超过三个月.
○2施工单位如无近期混凝土强度统计资料时, σ可按下表取值.表中σ
值反映了我国施工单位对混凝土施工技术和管理的平均水平,采用时要根据本单位情况作适当调整.
混凝土强度等级C10~C20 C25~C40 C45~C60
σ 4.0 5.0 6.0
2选取每立方米混凝土的用水量,并计算出每立方米混凝土的水泥用量;
3 选取砂率,计算粗骨料和细骨料的用量,并提出供试配用的计算配合比.
6.0.3 混凝土强度等级低于C60级时,混凝土水灰比宜按下式计算:
W/C =
式中aa ab ----回归系数
fce--水泥28d抗压强度实测值(MPa)
○1 当无水泥28d抗压强度实测值时,可按实际统计资料确定;
fce=Kc* fce,0
式中Kc—水泥强度等级值的富余系数,可按实际统计资料确定; fce,0—水泥强度等级值(MPa)
○2 fce值也可根据3d强度或快测强度推定28d强度关系式推定得出.
6.0.4 回归系数aa 和ab宜按下列规定确定;
1 回归系数aa 和ab应根据工程使用的水泥,骨料,通过试验由建立的水灰比与混凝土强度关系式确定;
2 当不具备上述试验统计资料时,其回归系数可按下表取用.
回归系数aa 和ab取用表
细骨料品种aa ab
机制砂0.50 0.22
混合砂0.45 0.12
注:上表中的回归系数适用于粗骨料为碎石的混凝土.
6.0.5 每立方米混凝土的用水量(W0)可按5.0.2的规定确定.
6.0.6 每立方米混凝土的水泥用量(C0)可按下式计算;
C0=
6.0.7 粗骨料和细骨料用量的确定,应符合下列规定;
1 当采用重量法时,应按下列公式计算:
C0+G0+S0+W0=Cp
Sp=
C0------每立方米混凝土的水泥用量(Kg)
G0------每立方米混凝土的粗骨料用量(Kg)
S0------每立方米混凝土的细骨料用量(Kg)
W0------每立方米混凝土的用水量(Kg)
Sp------砂率(%)
Cp------每立方米混凝土拌合物的假定重量(Kg),其值可取2350~2450Kg.
2 当采用体积法时,应按下列公式计算:
+ + + +0.01a=1
Sp=
Rc------水泥密度(Kg/m3),可取2900~3100 Kg/m3
Rg------粗骨料的表观密度(Kg/m3)
Rs------细骨料的表面密度(Kg/m3)
Rw------水的密度(Kg/m3),可取1000(Kg/m3)
a--------混凝土的含气量百分数,在不使用引气剂型外加剂时, a可取为1.
计算配合比经试配试验,调整等步骤后确定施工配合比.试配和调整按<<普通混凝土配合比设计规程>>(JGJ55)规定的方法进行.
6.0.8 有特殊性能要求的混凝土配合比设计应遵守<<普通混凝土配合比设计规程>>(JGJ55)规定.其中,高强混凝土应采用高效减水剂或缓凝高效减水剂以及活性较高的矿物掺合料,配合比需经试配确定;混合砂作细骨料配制抗渗混凝土和泵送混凝土时,砂率宜控制在30~38%之间,且应符合国家现行有关标准的掺合料和外加剂;配制预拌混凝土时,除遵守本规程规定外,还应遵守<<重庆市预拌混凝土质量控制规程>>(DB50/T5002)的有关规定.
7 施工及验收
7.1 施工
7.1.1 机制砂,混合砂混凝土施工应遵守<<混凝土结构工程施工质量验收规范>>(GB50204)的有关规定.
7.1.2 机制砂,混合砂混凝土的施工质量控制,应遵守<<混凝土质量控制标准>>(GB50164)的规定.
7.2 验收
7.2.1 机制砂,混合砂混凝土工程的分部,分项工程评定及验收,应执行
<<建筑工程施工质量验收统一标准>>(GB50300)的规定.
7.2.2 机制砂,混合砂混凝土工程的施工质量验收,应遵守<<混凝土结构工程施工质量验收规范>>(GB50204)的有关规定.
河卵石制砂机
河卵石用途
河卵石被广泛应用于公共建筑、别墅、庭院建筑、公路铁路建设、公园假山、盆景填充材料、园林艺术和其它高级上层建筑。它既宏扬东方古老的文化，又体现西方古典、优雅，返朴归真的艺术风格。河卵石还为净水、污水处理、电力、园林等项工程提供了优质材料。还为陶瓷、精密铸造、造纸、喷磨、化工、单晶硅、国防等提供原辅材料。
河卵石制砂机用途
河卵石制砂机其最典型用途就它适应于当前人工机制砂行业，是棒磨式制砂机、冲击式制砂机、圆
锥式破碎机、直通式制砂机的替代产品。河卵石制砂机广泛应用于各种河卵石，鹅卵石，矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料以及各种冶金矿渣，特别对碳化硅、金刚砂、烧结铝矾土、美砂等高硬、特硬及耐磨蚀性物料比其它类型的破碎机产量功效更高。
河卵石制砂机特点
砂石出料粒度小、粒型均匀、生产能力大、锤头寿命长、配套功率小、变三级破碎为二级破碎、工艺简化、结构简单、维修方便、运行平稳。设备投资低于同等规模传统工艺装备35%－50%，产出效率高于同等规模传统工艺装备35%－50%，以石灰石为例：一次成品粒度≤5mm占85%以上。运行维修费用低于同等规模传统工艺装备35%－50%，河卵石制砂机适用于软或中硬和极硬物料的破碎、整形。
河卵石制砂机工作流程
河卵石制砂机首先是河卵石经由料仓送到振动给料机，经给料机筛出的一部分稍细小的河卵石经除杂土皮带送到过渡料仓，较大的河卵石送到颚式破碎机进行粗破后送到过渡料仓，此时过渡料仓的物料比较均匀，这些物料再送入反击式破碎机进行细破，之后的物料经振动筛进行筛分，较大的物料返回反击式破碎机再进行破碎，经振动筛筛出的细料送入第三代制砂机进行制砂，经制砂后的稍大一点的物料再返回制砂机进行制砂，细小物料由振动筛筛出成品砂。
河卵石制砂机的安装
1、河卵石制砂机安装在混凝土基础上或钢结构基础上，基础应能承受4倍的整机重量。
2、根据破碎机场地不同--安装在厂房作业或安装在露天作业。安装时应将破碎机调平使其主轴与水平面垂直。
3、河卵石制砂机上方应设置起吊设备，起吊设备能力按破碎机最大件重量考虑，在河卵石制砂机上方应留有起吊空间，在河卵石制砂机一侧留适当空间，以备检修时用。

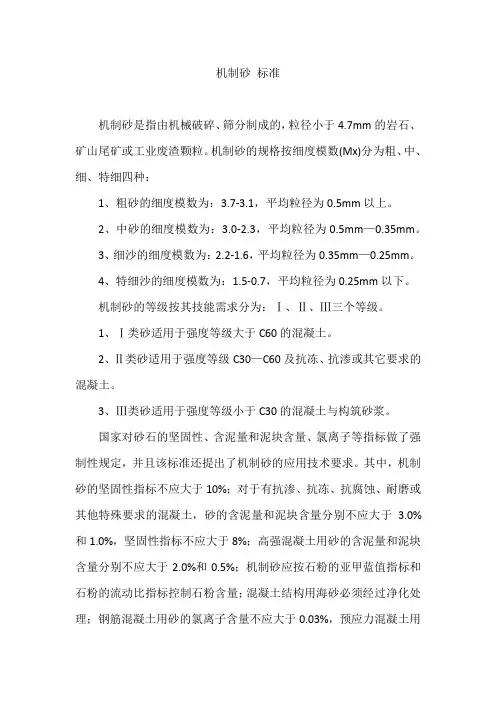

机制砂标准
发布：磨粉机专业网发布时间：2012-05-28 13:44
5x制砂机
机制砂标准采用的是国家建筑用砂标准，中国建筑用砂GB/T14684—2001《建筑用砂》，GB/T14685—2001《建筑用卵石、碎石》两项国家标准于2002年2月1日实施。国家建筑用砂标准具体请点击查看。混凝土和砂浆是砂的主要组成材料，是土木工程的大宗材料。砂一般分为天然砂和人工砂两类。天然砂由自然条件作用而形成的，粒径在5mm以下的岩石颗粒。人工砂即机制砂，是指经除土处理，由机械破碎，筛分制成的粒径小于 4.75mm 的岩石颗粒。砂的规格按细度模数分为粗、中、细三种。
砂的颗粒级配是指砂子大小颗粒的搭配比例。假如是同样粗细的砂，空隙最大，两种粒径的砂搭配起来，空隙有所减小，三种粒径的砂搭配，空隙更小。由此可见，砂子的空隙率取决于砂料各级粒径的搭配程度。级配好的砂子，不仅可以节省水泥，还提高了混凝土和砂浆的密实度及强度。
黎明重科集团研发生产的制砂机系列产品，是在深入研究了国内砂场实际生产状况的基础上，专为适应国内建筑用砂需求标准而推出的高性能制砂机，经过多年的发展，目前已形成了以PCL直通冲击式制砂机、高效立轴冲击式制砂机、5X系列高效离心冲击式制砂机等为核心的几十种型号制砂机品，受到众多砂场客户欢迎。黎明重科集团制砂机具有结构合理，运行成本低，破碎率高，节能环保，成品粒形优异，铁污染小，噪音低，粉尘污染少等特点，并且细度模数可调，所生产的砂石料级配合理，广泛适应了国内高速铁路、高速公路、水电港口建设、混凝土搅拌站等所需砂石骨料标准，有效保障了国家基建工程质量。
浅谈建筑用砂标准(附件最后)
水泥混凝土是建设工程主要的结构材料，而砂、石是构成混凝土组成材料中最重要的原材料，是混凝土的骨架，因此砂、石又称为混凝土的“骨料”，砂、石质量的好坏直接关系到混凝土质量的优劣、工程建设的安全。因此，国家主管部门十分重视砂、石的质量和砂、石的标准化工作。1979年我国首次颁布了JGJ52 —1979《普通混凝土用卵石和碎石》和JGJ53—1979《普通混凝土用砂》两项部标准。在建材、建工、水利、电力、交通、铁道、农业等部门的共同努力下，1993年我国制定GB/T14684—1993《建筑用砂》、GB/T14685—1993《建筑用卵石、碎石》两项国家标准。该两项标准实施7 年来，对检验与提高砂石质量、保证混凝土质量与工程安全发挥了重要作用。
砂、石是一个量大面广、重要的建材产品。我国年产量已达15亿吨以上，生产规模在20万～100万吨的企业有1000余家;10万吨以下的小型企业更是星罗棋布，遍及城乡。使用砂、石的建设部门，涉及建工、水利、交通、铁道、民航、农业、冶金等各个方面，因此砂、石新国家标准的宣贯实施任务十分繁重，需要各方面的通力协作，共同努力。
国家工程基础的建设都离不开大量砂石的供应。砂石的质量的好坏直接影响了工程质量，比如房子可能提前出现裂缝，影响房子的使用寿命。我国也及时出台相关建筑用砂的标准，来纠正建筑用砂的无序现象。
中国建筑用砂GB/T14684—2001《建筑用砂》，GB/T14685—2001《建筑用卵石、碎石》两项国家标准于2002年2月1日实施。
在2001年发布的两项砂、石国家标准中，对原标准作了如下主要修订：
1、取消了原标准中的分等，根据产品用途将其分为三类：Ⅰ类宜用于强度等级大于C60的混凝土;Ⅱ类宜用于强度等级C30—C60及抗冻、抗渗或其他要求的混凝土;Ⅲ类宜用于强度等级小于C30的混凝土(或建筑砂浆)。
2、将人工砂列入标准人工砂是经除土处理的机制砂、混合砂的统称。机制砂是由机械破碎机、筛分制成的，粒径小于4.75毫米的岩石颗粒，但不包括软质岩、风化岩石的颗粒;混合砂是由机制砂和天然砂混合制成的砂。为测定人工砂的石粉含量，试验方法中增列入亚甲蓝试验方法。
3、砂、石筛分筛孔系列采用了国际标准，有利于我国加入WTO后砂、石颗粒级配的测定与国际接轨，有利于砂、石向我国周边国家与地区出口。
4、碱集料反应试验方法中，增列了岩相法鉴定岩石种类及所含的活性矿物种类，同时，将“快速碱—硅酸反应”方法列入标准，以缩短试验时间，有利于工程中对砂、石质量的检验与控制。
可以采用的制砂机选择：冲击式制砂机、反击式制砂机!
关于使用机制砂方面的要求和建议 据统计目前全国土建行业每年用砂需求量为6亿吨，已经存在一定的缺口，而且，天然砂的生产具有较强的区域性质，过远的运距将大幅地增加工程成本，随着基本建设的日益发展，在我国不少地区出现天然砂资源逐步减少、甚至无天然砂可用的情况，混凝土用砂供需矛盾尤为突出,而河砂的价格越来越高，在有些地区高达100元/吨，用砂高峰时还无砂可用，影响了工程建设的进展和可持续发展。其次是环境保护的需要，由于天然砂资源短缺，价格上涨，在经济利益的驱使下，在我国很多地区都出现了滥采乱挖天然砂的情况，特别在前几年，野蛮采砂的情况比比皆是，不但破坏了河流的自然防护体系、防洪堤坝，并由此引发了不少工程事故。随着我国的环保意识的进一步加强，对天然砂的开采将会有所限制，国务院和各地政府相继出台了禁采或限采天然砂的规定，例如长江中下游地区就已经全面禁止采砂行为。因此天然砂的代用品也就提上了议事日程。机制砂是天然砂代用品的主要考虑方向，我国的建筑和水利部门在这方面尝试得比较早， 机制砂的定义：由机械破碎、筛分制成的，粒径小于4.75mm 的岩石颗粒，矿山尾矿或工业废渣颗粒，但不包括软质岩、风化岩石的颗粒； 机制砂与河砂相比，规范制造的人工砂有如下特点： 1、级配控制相对稳定。由于天然砂的生产人工可干预性比较小，基本上只能就采就用，规范的地区也只能对其过10mm的筛而已。而规
范的人工砂的生产则不同，首先采用了专门的制砂机，其次制砂石料的资源也可以很稳定。从生产加工机制砂的设备和工艺不同，生产出机制砂粒型和级配可能会有很大的区别，但机制砂的粒型和级配都是可以调整和改进的，在这一点上，人工砂于天然砂有着本质的区别。 2、与天然河砂相比，机制砂的棱角性好，空隙率也较大，机制砂的颗粒形状没有河砂圆润，软颗粒较河砂多，由于机制砂的棱角性，同体积的机制砂比河砂有大的表面积。与水泥浆的粘结力较强，流动度较小。工程使用中，同级配比中，使用机制砂比使用河砂需水量稍多，和易性不如河砂拌制的混凝土，也较容易泌水。 虽然机砂目前已在各地应用，但在一些地区尚未受到足够的重视。除了人为因素之外，也因为机制砂在使用中还存在一些技术问题： 1、如机制砂由于生产加工机制砂的设备和工艺不同，其颗粒级配比较差，尤其是大于2.5mm和小于0.08mm的颗粒明显多于天然砂。级配波动较大。 2、砂的石粉含量超过规范的要求，一般在5~20%，当然了，一定量石粉的存在是可以接受的。 3、机制砂级配的不合格，对本项目工程2010-2011年使用的机制砂（石灰岩）的筛分结果表明，可以控制住最大粒径，但是粒径分布却相当不均匀，普遍表现为0.15~0.30mm粒径偏少，即使使用水洗法洗去多余的石粉含量，也很少有级配符合标准的砂，砂的细度模数也偏粗，普遍大于3.3，该砂用于水泥混凝土中。混凝土的和易性差，
国家标准GB/T 13017修订编制说明 一、工作简况 1.任务来源 中国标准化研究院承担的国家标准GB/T 13017《企业标准体系表编制指南》（以下简称《指南》）的修订任务由中国标准化研究院提出，报国家标准化管理委员会批准，纳入国家标准化管理委员会制修订项目计划，编号为：53032Z-1101，项目代号20030435-T-424。 2.背景 《指南》于1991年发布后，曾于1995年第1次修订为V.2版，现为第2 次修订的V.3版。从V.2到目前即将发布的V.3的逾十年间，科学技术和标准都已呈现出巨大的发展与进步，使《指南》V.2版内容对照当前高新技术已显出很大的差距。首先，企业在面对瞬息万变的环境而又不能制定可预测的长期规划时，自身必须具有一种自然和动态的演进和适应能力，而不是偶然强加于企业的被动举动，这需要企业制订相应措施来应对。其次，我国目前在国民经济产值上虽然蒸蒸日上，但生产中的能耗、资源消耗、安全事故、劳动生产率、管理水平及在创新能力和国际竞争力上都居世界相当落后的地位，这对科学的管理体系提出了要求。再次，我国日益认识到标准的重要作用，起动了国家标准战略的研究，而企业的标准化是标准化战略的基础和落脚点。 3.主要工作过程 承接本标准的修订任务后,我院早在2003年就成立了的标准修订课题组，并去上海汽车工业（集团）公司和宝钢集团做了调研工作，在鲍仲平同志的直接指
导和亲自带领下，收集了大量标准和文献，做了充分的前期调研工作。经过课题组的努力,2006年初基本完成了本标准的草案稿，3月向本院的院领导及各研究所做了汇报，相继走访了多家企事业单位，深入听取了各方意见；并对草案做了多次修改，于2006年6月完成了本标准的征求意见稿。 二、内容简介 1.本标准的定位 a）为编制先进、科学的企业标准体系提供指导 《指南》第三版采纳并融合了国际上最新管理理念和高技术水平的标准。 b）面向所有企业的中性标准 定位在实施系统集成的现代化企业集团，同时也适用于不实施这些集成 的传统企业。既适合于制造业企业，也适用于服务业等其他企业，也可 以为政府电子政务项目建立标准体系提供指导。 2.技术创新 a）以企业建模标准体系（企业工程和集成标准体系）为指导ISO发布了企业建模的系列标准，包括“通用企业参考体系结构与方法 论”GERAM，其范围包括企业工程/企业集成所需的所有知识。要求把 改变过程中利用的多种学科的方法统一起来，例如工业工程、管理科学、 通信和信息技术等方法。GERAM框架的目的是要把基于产品模型和基 于业务过程设计的两种不同的企业工程方法统一起来。 b）以企业管理体系为指导 ISO已发展和制定出“质量管理体系”“环境管理体系”“职业健康安全 管理体系”“信息安全管理”等成套的标准体系，此外还有“风险管理”、
信息技术新课程标准2011版 ●义务教育阶段信息技术课程定位 中小学信息技术课程是为了适应技术迅猛发展的信息时代对人才培养提出的新要求而设置的必修课程，是以培养学生信息素养和信息技术操作能力为主要目标，以操作性、实践性和探究性(创新性)为特征的指定学习领域。在国家规定的必修课程领域外，各省、市、自治区在保证最低要求的基础上，在课程内容、培养目标、课时安排等方面有一定的自主权。 ●义务教育阶段信息技术课程的总体价值 义务教育阶段信息技术教育的有效实施可以提高学生利用信息技术有效开展各学科学习和探究活动、积极参与社会实践、主动进行终身学习的能力；可以拓展学生适应现代社，会生活所需的信息技术技能，巩固信息素养和技术创新意识；对于培养国家建设和国际竞争所需的信息技术人才、提高全社会的科技文化水平具有非常重要的奠基作用。 ●义务教育阶段信息技术教育目标 总体而言，义务教育阶段信息技术教育的课程目标为培养—发展学生积极学习和探究信息技术的兴趣，养成—巩固良好的信息意识和健康负责的信息技术使用习惯，形成—提高信息处理能力，培养—强化学生使用信息技术、支持各种学习和解决各类问题的意识和能力。义务教育阶段信息技术教育强调，学生在实践活动中体验借助计算机和网络获取、处理、表达信息并用以解决实际问题、开展学科学习的过程…… ●义务教育阶段信息技术内容设置和选择原则 一、小学、初中、高中的信息技术教育要衔接。 小学的信息技术教育基本完成应用软件的学习；初中的信息技术教育要具有“双衔接”，初中不再是零起点。关于义务教育阶段信息技术教育的内容及目标要求的衔接，参考下表： 兴趣与特长应用技能信息素养技术创新 小学激发兴趣，保持学习动机。掌握常用软件/工具的应用技能。体验信息活动，形成信息意识。勇于质疑的问题意识，敢于尝试的创新精神。
2017年国家现行有关工程施工和验收的标准、规范、规程、图集：（2017年3月24日整理最新版） （1）主要法律法规： 《中华人民共和国建筑法》*（1998年3月1日实施） 《中华人民共和国安全生产法》*（2014年12月1日实施）《建设工程安全生产管理条例》（2004年2月1日实施）《中华人民共和国环境保护法》*（2005年1月1日实施）《中华人民共和国水污染防治法》（2008年6月1日实施）《中华人民共和国固体废弃物污染环境防治法》（2016年11月7日实施） 《中华人民共和国环境噪声污染防止法》（1997年3月1日实施） 《中华人民共和国大气污染防治法》（2015年8月29日实施）《中华人民共和国消防法》（2009年5月1日实施） 《建设工程安全生产管理条例》（2004年2月1日实施）《四川省安全生产管理条例》（2007年1月1日实施）（2）主要规范、标准 《建筑结构荷载规范》（GB50009-2012）； 《工程测量规范》（GB50026—2007）； 《混凝土强度检验评定标准》（GB50107—2010）； 《地下工程防水技术规范》（GB50108-2008）； 《电气装置安装工程电气设备交接试验标准》
（GB50150-2006） 《混凝土质量控制标准》（GB50164—2011）； 《电气装置安装工程电缆线路施工及验收规范》 （GB50168-2006） 《盘柜及二次线路结线施工及验收规范》（GB50171-2001）《建筑地基基础工程施工质量验收规范》（GB50202—2002）；《砌体工程施工质量验收规范》（GB50203—2011）； 《混凝土结构工程施工质量验收规范》（GB50204—2015）；《屋面工程施工质量验收规范》（GB50207－2012）； 《地下防水工程质量验收规范》（GB50208-2011） 《建筑地面工程施工质量验收规范》（GB50209—2010）；《建筑装饰装修工程质量验收规范》（GB50210—2001）；《组合钢模板技术规范》（GBJ50214—2001）； 《建筑给水排水与采暖工程施工质量验收规范》 （GB50243-2002） 《给水、排水管道工程施工及验收规范》（GB50268-2008）《建筑工程施工质量验收统一标准》（GB50300-2013） 《建筑采暖卫生与煤气工程施工质量验规范》 （GB50302-2001） 《建筑电气工程施工质量验收规范》（GB50303-2015） 《民用建筑工程室内环境污染控制规范》（GB50325-2014）《屋面工程技术规范》（GB50305-2012）
建设工程用砂、石国家标准与行业标准 对比分 建设工程用砂、石国家标准与行业标准对比分析2011年04月04日 一、《建筑用砂》与《混凝土用砂石》的对比 1、概念和定义不一致 1）人工砂 ①《建筑用砂》 人工砂 经除土处理的机制砂、混合砂的统称。 机制砂 由机械破碎、筛分而成的，粒径小于4.75mm的岩石颗粒。 混合砂 由机制砂和天然砂混合制成的砂。 ②《混凝土用砂石》 人工砂 岩石经除土开采、机械破碎、筛分而成的，公称粒径小于5.00mm的岩石颗粒。 混合砂
由天然砂与人工砂按一定比例组合而成的砂。 《建筑用砂》将机制砂和混合砂定义为人工砂，即机制砂和混合砂都 是人工砂，而《混凝土用砂石》仅将机制砂定义为人工砂。 人工砂与天然砂两者在生产工艺、质量指标、检验方法等方面有很大 区别，而混合砂是由天然砂和机制砂组成，混合砂中的天然砂质量和掺加比例 对混合砂质量有很大影响，因此混合砂质量与机制砂质量特别是颗粒级配、细 粉含量有着明显差异。 2）公称粒径 ①《建筑用砂》 含泥量 天然砂中粒径小于75μm的颗粒含量。 泥块含量 砂中原粒径大于 1.18mm，经水浸洗、手捏后小于600μm的颗粒含量。 石粉含量 人工砂中粒径小于75μm的颗粒含量。 ②《混凝土用砂石》 含泥量 砂中公称粒径小于80μm颗粒的含量。 泥块含量 砂中公称粒径大于1.25mm，经水洗、手捏后变成小于630μm颗粒的 含量。
石粉含量 人工砂中公称粒径小于80μm，且其矿物组成和化学成份与被加工母岩相同的颗粒含量。 《建筑用砂》将含泥量、泥块含量、石粉含量、颗粒级配等质量指标用实际尺寸来界定，而《混凝土用砂石》用公称粒径来界定。 3）适用范围 ①《建筑用砂》 类别 适用范围 Ⅰ 宜用于强度等级大于C60的混凝土。 Ⅱ 宜用于强度等级C60～C30及抗冻、抗渗或其他要求的混凝土。 Ⅲ 宜用于强度等级小于C30的混凝土和建筑砂浆。 ②《混凝土用砂石》 类别 适用范围 Ⅰ 宜用于强度等级大于或等于C60的混凝土。
机制砂的国家应用标准 制砂机机制砂应用标准 1 总则 1.0.1 为了合理利用机制砂,特细砂资源,使机制砂,混合砂混凝土应用技术与现行的混凝土工程设计及施工规范,规程配套,确保工程质量,制定本规程. 1.0.2 本规程主要适用于重庆地区机制砂,混合砂混凝土的配制及应用.其他地区用机制砂,混合砂配制混凝土,可通过试验,参照本规程执行. 1.0.3 机制砂,混合砂混凝土工程除应遵守规程外,尚应遵守国家现行有关规范和规程的规定.机制砂,混合砂混凝土工程的施工验收及质量检验评定,应符合国家现行的有关标准,规范和规程的规定. 2 术语,符号 机制砂:由机械破碎,筛分制成的,粒径小于4.75mm的岩石颗粒,但不包括软质岩,风化岩的颗粒. 特细砂:按<<建筑用砂>>(GB/T 14684)规定方法检验所得细度模数为0.7-1.5的天然河砂. 混合砂:由机制砂与特细砂混合而成的砂. 机制砂混凝土:用机制砂作为细骨料配制的混凝土. 混合砂混凝土:用混合砂作为细骨料配制的混凝土. 塑性混凝土:混凝土拌合物坍落度10-90mm的混凝土. 大流动性混凝土:混凝土拌合物坍落度等于或大于160mm的混凝土.
泵送混凝土:混凝土拌合物坍落度不低于100mm并用泵送施工的混凝土. 3 应用范围 3.0.1 机制砂,混合砂混凝土的力学性能,长期性能和耐久性能与中砂配制的混凝土相近,其力学性能指标可按现行的混凝土结构设计规范取值. 3.0.2 机制砂,混合砂主要应用于建筑,市政,交通,等建设工程中的C60及以下强度等级的混凝土.在满足相应的技术要求时,亦可用于港口和水利等混凝土工程. 3.0.3,机制砂宜配制塑性混凝土混合砂宜配制塑性,大流动性及泵送施工混凝土. 3.0.4 混合砂配制混凝土,混合砂细度模数应满足以下要求: 强度等级C60混凝土,混合砂细度模数不低于2.3,其中特细砂细度模数不低于1.1: 强度等级C45-C55混凝土,混合砂细度模数不低于1.8,其中特细砂细度模数不低于0.9. 3.0.5 用混合砂配制C60以上强度等级混凝土时,应通过试验,取得可靠数据,经论证满足性能要求后方可使用. 4 材料 4.0.1 机制砂,混合砂的性能应符合<<建筑用砂>>(GB/T14684)的规定.注:混合砂中特细砂的含泥量测定应采用<<普通混凝土用砂质量标准及检验方法>>(JGJ52)中的”虹吸管法”特细砂的含泥量按标准的规定,
2014年7月3日系统升级信息技术与信息安全考试标准答案 1、关于信息安全应急响应，以下说法错误的（C）？ A、信息安全应急响应通常是指一个组织机构为了应对各种信息安全意外事件的发生所做的准备以及在事件发生后所采取的措施，其目的是避免、降低危害和损失，以及从危害中恢复。 B、信息安全应急响应工作流程主要包括预防预警察、事件报告与先期处置、应急处置、应急结束。 C、我国信息安全事件预警等级分为四级：I级（特别严重）、级和级、级，依次用红色、橙色、黄色和蓝色表示。 D、当信息安全事件得到妥善处置后，可按照程序结束应急响应。应急响应结束由处于响应状态的各级信息安全应急指挥机构提出建议，并报同政府批准后生效。 2、以下关于操作系统的描述，不正确的是（A） A、分时操作系统为每个终端用户分时分配计算资源，每个终端用户彼此独立，感觉在独立使用整台计算机。 B、分布式操作系统是为分布计算系统配置的操作系统，它支持分布系统中各个计算节点协同工作。 C、操作系统负责对硬件直接监管，对内存、处理器等各种计算资源进行管理。 D、实时操作系统具有较强的容错能力，其特点是资源的分配和调度时首要考虑效率。 3、进入涉密场所前，正确处理手机的行为是（BC）。 A、关闭手机后带入涉密场所 B、不携带手机进入涉密场所 C、将手机放入屏蔽柜 D、关闭手机并取出手机电池 4、信息安全应急响应工作流程主要包括（BCD）。 A、事件研判与先期处置 B、预防预警 C、应急结束和后期处理
D、应急处置 5.(2分) 关于信息安全应急响应，以下说法是错误的（ C）？ A. 信息安全应急响应通常是指一个组织机构为了应对各种信息安全意外事件的发生所做的 准备以及在事件发生后所采取的措施，其目的是避免、降低危害和损失，以及从危害中恢复。 B. 信息安全应急响应工作流程主要包括预防预警、事件报告与先期处置、应急处置、应急结束。 C. 我国信息安全事件预警等级分为四级：Ⅰ级（特别严重）、Ⅱ级（严重）、Ⅲ级（较重）和Ⅳ级 (一般)，依次用红色、橙色、黄色和蓝色表示。 D. 当信息安全事件得到妥善处置后，可按照程序结束应急响应。应急响应结束由处于响应状态的各级信息安全应急指挥机构提出建议，并报同级政府批准后生效。 6.(2分) 蠕虫病毒爆发期是在（D ）。 A. 2001年 B. 2003年 C. 2002年 D. 2000年 7.(2分) 信息系统安全等级保护是指（C ）。 A. 对国家安全、法人和其他组织及公民的专有信息以及公开信息和存储、传输、处理这些信息的信息系统分等级实行安全保护。 B. 对国家安全、法人和其他组织及公民的专有信息以及公开信息和存储、传输、处理这些信息的信息系统分等级实行安全保护，对信息系统中使用的信息安全产品实行按等级管理。 C. 对国家安全、法人和其他组织及公民的专有信息以及公开信息和存储、传输、处理这些信息的信息系统分等级实行安全保护，对信息系统中使用的信息安全产品实行按等级管理，对信息系统中发生的信息安全事件分等级响应和处置。 D. 对国家安全、法人和其他组织及公民的专有信息以及公开信息和存储、传输、处理这些信息的信息系统分等级实行安全保护，对信息系统中发生的信息安全事件分等级响应和处置。 8.(2分) 防范ADSL拨号攻击的措施有（CD ）。 A. 修改ADSL设备操作手册中提供的默认用户名与密码信息 B. 重新对ADSL设备的后台管理端口号进行设置 C. 在计算机上安装Web防火墙 D. 设置IE浏览器的安全级别为“高” 9.(2分) 常见的网络攻击类型有（ABCD ）。 A. 被动攻击 B. 协议攻击 C. 主动攻击 D. 物理攻击 10.(2分) 目前我国计算机网络按照处理内容可划分哪些类型？（ABD ） A. 党政机关内网 B. 涉密网络 C. 互联网
机制砂在路面施工中的生产与应用 天津工程处张海涛 1、概述 砂是现代建筑工程的基础材料之一，属细集料，其粒径在4.75mm以下。砂原为岩石在自然条件作用下所形成，故称天然砂。天然砂有河砂、湖砂、山砂和海砂之分。在国外，如美国、英国等一些工业发达国家和地区，由于他们的基础建设比我国早，建设工程较为发达，天然砂的问题出现较早，因而对人工砂的应用研究较早，在数十年前已将人工砂的应用列为国家规范，机制砂在沥青混凝土及水泥混凝土中的应用已经非常广泛。据资料记载，1952年法国梯格尼水电站的65万立方米混凝土大坝用的就是人工砂。早在60年代我国也开始用生产碎石的副产品石屑当砂，拌合混凝土或改善细砂的级配或作为掺合料用于砌筑砂浆中，后来有的省市如云贵地区河砂资源短缺，因此利用当地山砂也就是类似现在的机制砂做混凝土的细骨料。 沥青混凝土和水泥混凝土用的砂要求具备洁净、坚硬和恰当的颗粒级配的品质，而天然砂的这些品质往往受产地、季节和加工程序等因素影响而大幅波动。当数个产砂基地同时向一个大型工程供砂时，砂的各项技术指标的偏差值很难控制在工程设计的范围之内，从而影响工程质量。有时因工程所在地远离砂产地，高额运费，提高了工程造价。随着经济的发展，生态、环境建设的要求，使天然砂资源日趋枯竭；而技术的进步和现代工业的发展，使机制砂应运而生。 机制砂是根据砂的国家标准，人为选定符合工程需要的岩石，通过现代生产工艺配置的破碎、制砂、筛分、清洗等设备所生产出来的岩石颗粒。其各项技术指标，不仅能稳定地达到事先设定的指标值，而且可因工程对砂的质量要求的变化，通过适当调整工艺来满足新的质量要求。 2、机制砂技术要求 ①砂的定义 按照GB/T14684-2001建筑用砂，其机制砂的定义为：由机械破碎、筛分制成的粒径小于4.75mm的岩石颗粒（但不包括软质岩、风华岩石的颗粒）。一般砂的表现密度在2.5以上，吸水率在3%以下。 ②砂的细度模数
国家信息技术服务标准系列培训 IT 服务经理试题 一、单选题（为单选题量为40题，每题 1 分，共计40分） 1. 以下哪项不是实施ITSM 的根本目标： A 以客户为中心提供IT 服务 B 扭转“轻服务、重技术”的现象 C 提供的服务是可以准确计价的 D 提供高质量、低成本的服务 2. 按照ITSS 的定义，IT 服务生命周期包括哪几个阶段？ A. 计划、执行、检查、实施 B. 人员、流程、技术 C. 服务战略、规划设计、部署实施、服务运营、持续改进 D. 规划设计、部署实施、服务运营、持续改进、监督管理 3. 戴明环包括哪几个环节？ A. 计划、实施、检查、改进 B. 人员、流程、技术、资源 C. 设计、部署、实施、改进 D. 计划、改进、技术、人员 4. 下列几项中，不是IT 服务经理职业规划中必备要素的是？ A．职业定位 B．目标设定 C．薪酬水平 D．通道设计 5. IT 服务涵盖的围很广，IT 服务项目以ITSS 中为依据来划分项目类型。A．GB/T 29264—2012 《信息技术服务分类与代码》 B．GB/T 28827.1—2012 《信息技术服务运行维护第1 部分：通用要求》 C．GB/T 28827.2—2012 《信息技术服务运行维护第2 部分：交付规》 D．ITSS.1-2015 《信息技术服务运行维护服务能力成熟度模型》 6. 哪一类服务是采用信息技术手段及方法，依据需方提出的服务级别要求，对其信息系统的基础环境、硬件、软件及安全等提供的各种技术支持和管理服务。 A．设计与开发服务 B．信息技术咨询服务 C．运行维护服务 D．数据处理和运营服务 7. 以下哪一项不是硬件运维服务的容： A．网络运维服务 B．主机运维服务
国家有关技术标准
国家有关技术标准、规范 气瓶气密性试验方法 GB 12137-89 1 主题内容与适用范围 本标准规定了气瓶气密性试验的试验装置、试验方法和安全防护方面的要求。 本标准适用于采用浸水法或涂液法对无缝气瓶、焊接气瓶、液化石油气钢瓶和溶解乙炔气瓶的气密性试验。 2 术语 2.1 浸水法 指充有规定压力压缩气体的受试气瓶浸入水槽中检验气瓶气密性的方法。 浸水法适用于气瓶整体或任何部位的气密性检验。 2.2 涂液法 指充有规定压力压缩气体的受试气瓶的某些部位上涂以试验液检验气瓶气密性的方法。 涂液法适用于检验气瓶瓶阀螺纹连接处、瓶阀阀杆处、易熔塞或气瓶局部部位的气密性的方法。 3 对试验装置的要求 3.1 充气装置 3.1.1 气体压缩机工作压力应大于气瓶气密性试验充装压力的1.1倍，并能进行调节。 3.1.2 试验用的介质可用空气、氮气或其他与气瓶盛装气体性质不相抵触的、对人体无害的、无腐蚀和非可燃性气体。对盛装氧气或氧化性气体的气瓶，必须用不含油脂的气体。 3.1.3 气瓶气密性试验压力应不低于气瓶标准或气瓶安全监察规程规定的气密性试验压力。 3.1.4 从气体压缩机到受试气瓶之间应装置贮气罐。贮气罐上必须装置安全阀和油水吹除阀，并 2
定时吹除油水。 3.1.5 压缩机和贮气罐均应装压力表，表盘直径不应小于100mm，压力表精度应不低于1.5级，压力表量程应选择在试验压力的1.5－2.5倍之间，压力表应每三个月检定一次。 3.2 试验水槽 3.2.1 试验水槽用于浸水法气密性试验。 3.2.2 试验水槽的深度应能使气瓶任何部位离水面最小深度大于5cm。 3.2.3 试验水槽内壁应呈白色。 3.2.4 试验水槽应保持清洁透明。 3.3 试验液 3.3.1 试验液用于涂液法气密性试验。 3.3.2 试验液不得对气瓶产生有害的作用，用于盛装氧气或氧化性气体的气瓶，应用无油脂的试验液。 3.3.3 试验液应选择表面张力较小的液体，推荐采用肥皂水、洗涤精等。 3.4 对充气室的安全要求 3.4.1 上述充气系统的耐压强度应为气密性试验的1.5倍，其充气管道上应设置安全阀和泄放装置。 3.4.2 充气压缩机应采用无油压缩机。 3.4.3 试验压力大于10MPa充气室应符合安全防爆设计规范。 4 试验方法 4.1 试验条件 4.1.1 气瓶气密性试验的环境温度应不低于5℃。 4.1.2 气密性试验的气瓶必须水压试验合格(溶解乙炔气瓶以及气瓶试验过程中不允许进水的气 瓶除外)，且气瓶瓶壁不得有油污或其他杂质。 4.1.3 根据不同气瓶的试验要求，按规定的充气速度将待试气瓶充到气瓶气密性试验压力。对于溶解乙炔气瓶充气速度应控制在0.3MPa/min以下。 4.2 浸水法试验 4.2.1 将充到气密性试验压力的受试气瓶，放于水槽中，使气瓶任何部位离水面最小深度大于5cm。 3
混凝土用机制砂石料质量标准及检测方 法 混凝土用机制砂石料质量标准及检测方法 2011年05月13日 人工砂在生产过程中，不可避免地要产生一定量的石粉。一些人将人 工砂混凝土的大用水量归咎于石粉，认为石粉对混凝土是有害的，其实这是错 误的。人工砂尖锐的颗粒形状对混凝土和砂浆的和易性是很不利的，尤其是强 度等级低的混凝土和砂浆的和易性很差，而适量石粉的存在便弥补了这一缺陷。我们应该改进对石粉的认识，更好地利用其配制良好的混凝土和砂浆。 石粉的定义标准石粉的定义是：加工前经除土处理，加工后形成粒径 小于75μm，其矿物质组成和化学成分与被加工母岩相同的物质。GB/T14648-1993将0.08mm以下颗粒含量划分为“泥”，这一方法用于天然砂尚可，石粉 的粒径虽然小于0.08mm，但是石粉与天然砂中的泥成分不同，粒径分布不同， 起到的作用也不同，天然砂中的泥土对混凝土和砂浆是有害的，必须控制其含量，而适量的石粉对混凝土和砂浆是有利的，人工砂在开采和生产过程中由于 各种因素或多或少会掺入泥土，而这又是目测和传统含泥量检测所不能区分的，国外许多国家都用亚甲蓝实验评定黏土成分含量，我国新标准中也特别规定了 测人工砂石粉含量必须先进行亚甲蓝MB值的检验或快速检验，这样就避免了因人工砂石粉泥土含量过高而给混凝土及水泥制品带来的负作用。干法机制砂中石粉的作用机理混凝土中若存在大量的孔隙，这对于混凝土的强度发展、抗冻、抗渗等方面是不利的。石粉不具有活性，但是石粉的粒径一般在75μm以下， 从而具有微集料填充效果。在人工砂混凝土中，石粉填充了其中的孔隙，可以 较明显改善混凝土的孔隙特征，改善浆——集料界面结构。资料表明，石粉在 水泥水化过程中起到一定的晶核作用，诱导水泥的水化产物析晶，加速水泥水化，并参加水泥的水化反应，生成水化碳铝酸钙，并阻止钙矾石向单硫型的水 化硫铝酸钙转化。而粒径在0.08mm以下的石粉可以与水泥熟料生成水化碳铝酸钙，从而导致混凝土晶相会有不同程度的改变，提高水泥水化产物的结晶化程
jgj,206-2010,海砂混凝土应用技术规范篇一:2014年最新混凝土规范及标准 2014年最新混凝土规范及标准标准名称 1 JGJ63-2006 混凝土拌合用水标准 2 JGJ52-2006 普通混凝土用砂石质量及检验方法标准。 3 JGJ3-2002高层建筑混凝土结构技术规程 4 JGJ98-2000 砌筑砂浆配合比设计规程 5 JGJ206-2010海砂混凝土应用技术规程 7 GB/T15481-2000检测和校准试验室能力的通用要求 8 JGJ/T 23-2011回弹法检测混凝土抗压强度技术规程 9JGJ/T 241-2011人工砂混凝土应用技术规程 10 JGJ 55-2011普通混凝土混合比设计规程 11 JGJ/T 50164-2011混凝土质量控制标准 12 JGJ 104-2011建筑工程冬季施工规程 13 GB/T50107-2010混凝土强度检验评定标准 14 GB/T25181-2010预拌砂浆 15 JGJ/T 223-2010预拌砂浆应用技术规程 1 16 GB50010-2010混凝土结构设计规范 17 GB/T50082-2009普通混凝土长期性能和耐久性试验方法 18 GB23439-2009混凝土膨胀剂 19 CCES02:2004自密实混凝土设计与施工指南 20 CECS02:2005超声回弹综合法检测混凝土强度技术规程 21 CECS03:2007钻芯法检测混凝土强度技术规程 22 CECS104:99高强混凝土结构设计规程
23CECS13:2009纤维混凝土试验方法标准 24 CECS206:2006自密实混凝土应用技术规程 25 CECS207:2006高性能混凝土应用技术规程 27 CECS38:2004纤维混凝土结构技术规程 28 GB/T10171-2005混凝土搅拌站(楼)分类 29 GB/T12959-2008水泥水化热测定方法 30 GB/T12960-2007水泥组分定量方法 31 GB/T1345-2005水泥细度检验方法(0.08MM筛筛析法) 32 GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法 33 GB/T14684-2011建设用砂 34 GB/T14685-2011建设用卵石、碎石 35 GB/T14902-2003预拌混凝土 36 GB/T1596-2005用于水泥和混凝土中的粉煤灰 37 GB/T176-2008水泥化学分析方法 2 38 GB/T17671-1999水泥胶砂强度检验方法(ISO法) 39 GB/T18046-2008用于水泥和混凝土中的粒化高炉矿渣 40 GB/T18736-2002高强高性能混凝土用矿物外加剂 41 GB/T19004-2000质量管理体系业绩改进 42 GB/T208-1994水泥密度测定方法 43 GB/T20967-2007无损检测目视检测测验总则 44 GB/T2419-2005水泥胶砂流动度测定方法 45 GB/T4131-1997水泥定义命名和术语 46 GB/T50080-2002普通混凝土拌合物性能试验方法标准 47 GB/T50081-2002普通混凝土力学性能试验方法标准
国家标准和行业标准有什么区别对需要在全国范围内统一的技术要求，应当制定国家标准。国家标准由国务院标准化行政主管部门制定。对没有国家标准而又需要在全国某个行业范围内统一的技术要求，可以制定行业标准。行业标准由国务院有关行政主管部门制定，并报国务院标准化行政主管部门备案，在公布国家标准之后，该项行业标准即行废止。对没有国家标准和行业标准而又需要在省、自治区、直辖市范围内统一的工业产品的安全、卫生要求，可以制定地方标准。地方标准由省、自治区、直辖市标准化行政主管部门制定，并报国务院标准化行政主管部门和国务院有关行政主管部门备案，在公布国家标准或者行业标准之后，该项地方标准即行废止。 企业生产的产品没有国家标准和行业标准的，应当制定企业标准，作为组织生产的依据。企业的产品标准须报当地政府标准化行政主管部门和有关行政主管部门备案。已有国家标准或者行业标准的，国家鼓励企业制定严于国家标准或者行业标准的企业标准，在企业内部适用。 行标是行标，国标是国标，不一样的。 按照适用范围，我国的标准分为国家标准、行业标准、地方标准和企业标准四个级别。 （1）国家标准 由国务院标准化行政主管部门（现为国家质量技术监督检验检疫总局）指定（编制计划、组织起草、统一审批、编号、发布）。国家标准在全国范围内适用，其他各级别标准不得与国家标准相抵触。 （2）行业标准
由国务院有关行政主管部门制定。如化工行业标准（代号为HG）、石油化工行业标准（代号为SH）由国家石油和化学工业局制定，建材行业标准（代号为JC）由国家建筑材料工业局制定。行业标准在全国某个行业范围内适用。 （3）地方标准 由省、自治区、直辖市标准化行政主管部门制定。在地方辖区范围内适用。 （4）企业标准 没有国家标准、行业标准和地方标准的产品，企业应当制定相应的企业标准，企业标准应报当地政府标准化行政主管部门和有关行政主管部门备案。企业标准在该企业内部适用。
重庆市机制砂标准
重庆市地方标准 <<机制砂,混合砂混凝土应用技术规程>> DB50/5030-20041 总则 1.0.1 为了合理利用机制砂,特细砂资源,使机制砂,混合砂混凝土应用技术与现行的混凝土工程设计及施工规范,规程配套,确保工程质量,制定本规程. 1.0.2 本规程主要适用于重庆地区机制砂,混合砂混凝土的配制及应用.其他地区用机制砂,混合砂配制混凝土,可通过试验,参照本规程执行. 1.0.3 机制砂,混合砂混凝土工程除应遵守规程外,尚应遵守国家现行有关规范和规程的规定.机制砂,混合砂混凝土工程的施工验收及质量检验评定,应符合国家现行的有关标准,规范和规程的规定. 2 术语,符号 机制砂:由机械破碎,筛分制成的,粒径小于4.75mm的岩石颗粒,但不包括软质岩,风化岩的颗粒. 特细砂:按<<建筑用砂>>(GB/T 14684)规定方法检验所得细度模数为0.7-1.5的天然河砂.
混合砂:由机制砂与特细砂混合而成的砂. 机制砂混凝土:用机制砂作为细骨料配制的混凝土. 混合砂混凝土:用混合砂作为细骨料配制的混凝土. 塑性混凝土:混凝土拌合物坍落度10-90mm的混凝土. 大流动性混凝土:混凝土拌合物坍落度等于或大于160mm的混凝土. 泵送混凝土:混凝土拌合物坍落度不低于100mm 并用泵送施工的混凝土. 3 应用范围 3.0.1 机制砂,混合砂混凝土的力学性能,长期性能和耐久性能与中砂配制的混凝土相近,其力学性能指标可按现行的混凝土结构设计规范取值. 3.0.2 机制砂,混合砂主要应用于建筑,市政,交通,等建设工程中的C60及以下强度等级的混凝土.在满足相应的技术要求时,亦可用于港口和水利等混凝土工程. 3.0.3,机制砂宜配制塑性混凝土混合砂宜配制塑性,大流动性及泵送施工混凝土.
竭诚为您提供优质文档/双击可除国家信息技术服务标准工作组 篇一：it信息技术服务标准浅析 it服务之信息技术服务标准浅析 20XX年4月23日，工业和信息化部软件服务业司在京成立信息技术服务标准工作组（itss,以下简称：工作组），该标准工作组的主要任务是根据我国信息技术服务业发展 现状和趋势，研究提出信息系统建设、信息技术运维、信息技术服务管理、信息技术治理、软件即it服务(saas)、软件应用服务等方面的标准需求，研究并建立信息技术服务标准体系，制定信息技术服务领域的相关标准。 itss是国内it服务业首个自主创立的服务标准，权威性很强。标准的制定和应用示范将有效地引导和规范我国it 外包服务市场的成长，推动服务国家化、产业国际化进程，对产业未来发展产生深远影响。 itss基本特点： 1、全面覆盖：itss全面覆盖了it服务外包的组成要素、it服务的全生命周期，同时也覆盖了咨询、设计与开发、信
息系统集成、数据处理和运营等it服务的不同业务类型； 2、统筹规划：itss是一套体系化的标准库，其研发过程是从体系的规划设计着手，并按照“急用先行、成熟先上”原则而制定的； 3、科学权威：itss是严格按照《中华人民共和国标准化法》、《中华人民共和国标准化法实施条例》的要求，遵循公开、公平、公正的原则而研究制定的系列国家标准，用于指导信息； 4、技术服务行业的健康发展； 5、全面兼容：itss是在充分吸收质量管理原理和过程改进方法精髓的基础上，结合我国国情、由行业主管部门主导、以企业为主体、产学研用联合研发的，同时与itIL、cmmI、cobit、escm、Iso/Iec20000、Iso/Iec27001等国际最佳实践和国际标准兼容。 总的来说，itss可确保：标准化的it服务、可信赖的it服务。 篇二：信息技术服务-分类与代码(编制说明) 信息技术服务分类与代码 编制说明 信息技术服务标准工作组基础标准组 二○○九年七月 一、编制背景
机制砂在混凝土中的应用 ----青岛鼎昌新材料 机制砂在混凝土中的应用 机制砂因所用原材料的成分与石质、生产设备、工艺等因素影响，会在粒形、级配、坚固性、石粉含量等方面都有很大的差别。由于人工砂的颗粒级配、针片状含量、石粉含量、泥块含量这些指标可以在生产过程中通过改变设备和工艺参数来调整和控制。合理的破碎整形设备与配套工艺确保粒形和级配良好。目前，国内人工砂生产主要有两种形式，一种是专门生产的机制砂，其级配、细度模数均可做到优于天然砂，粒形也可与天然砂相似。再一种是利用各种尾矿附带生产或产生的，这是目前人工砂的主体，多数是生产碎石后的石屑经过简单加工和筛分或直接利用。利用石屑制成的人工砂很多，一些级配或粒形不合格的石屑作细骨料，使用结果是和易性很差，强度也不高，由此有人就认为人工砂不行或比不上天然砂，这是一种误解。人工砂与天然砂本质的区别就在于其多项指标都是要控制和可控的，所以只要生产工艺先进合理，控制严格，就可以生产出品质优良的人工砂。 1、注意机制砂中石粉的含量 石粉与天然砂中的泥成分不同、粒径分布不同、形态不同、在混凝土中所起的作用亦不同。石粉在机制砂的生产中是不可避免的，适量的石粉在机制砂中的作用是有益的。在混凝土中适量的石粉可以起到填充作用，有利于机制砂混凝土强度提高，但不同强度等级机制砂混凝土对应最佳石粉含量不同。石粉完整的微级配、粗糙的表面在混凝土的界面起到很好的填充效应、晶核效应、活性效应、保水效应和润滑效应。它使浆体密实，孔隙率减小，使水化物结晶颗粒尺寸变小，取向程度下降，降低了骨料周围浆体的实际水灰比，改善了混凝土的和易性。另外，机制砂石粉含量增大，机制砂混凝土的渗透系数逐渐减小，增加水泥石的密实性。当然如果母岩是硅质岩或砂岩等需水性不好的材质，石粉含量高可能会引起混凝土的用水量增大。机制砂的石粉含量应当适当控制。从生产实践来看，石粉含量控制在8%~10%，对各种强度要求的混凝土都能起好的作用，不是混凝土强度等级高就必须减少石粉用量，关键在于控制好亚甲兰MB值，使用亚甲蓝MB值小于0.5的石粉，效果最好。但是石粉含量过高会增加用水量，影响混凝土的强度，同时会造成混凝土的塑性裂缝。 2、转换观念，调整混凝土配合比设计思路 机制砂的特性决定了机制砂混凝土配合比设计应与天然砂混凝土配合比设计有所不同，用机制砂的混凝土生产企业技术人员必须要转换观念，系统了解所用机制砂的各项技术指标，以及对混凝土的性能影响，必须认识到其差异性，从而调整混凝土配合比设计思路。 （1）足够的胶凝材料用量 在石屑、石粉的影响下，必须保证足够的胶凝材料用量来满足混凝土的工作性，如果胶凝材料用量过少、砂率偏低，会导致混凝土拌合料粘性差、流动性差、易离析，容易造成搅拌困难、堵管，难以浇筑施工。 （2）合理的砂率 合理的砂率是指用水量和胶凝材料用量一定时，混凝土拌合物获得最大的流动性且保持良好的粘聚性及保水性的砂率值。机制砂混凝土的砂率与混凝土用石子的空隙率、机制砂的细度模数有关。
精心整理 机制砂的优缺点及其在混凝土和工程中的应用 1机制砂的优缺点 根据在云南蒙自地区利用机制砂的经验，将其优缺点总结如下。 1.1机制砂的优点 采用机制砂配置混凝土具有如下优点： （1）工厂化生产，质量可以得到保证工厂生产可以从选材、破碎等一系列工艺流程上建立质量监控体系，生产条件好，砂的质量有保障。 （2）砂的物理力学性能好 可以有意识的选择硬质岩石生产机制砂，避免采用软质、风化岩石，同时，含泥（块）量可人 （3的要求， 1.2 （1调整 （2 2 2.1 隙、天然河砂需水量增加510kg/m 3.机制砂混凝土的和易性与细骨料（砂）的级配和细度模数有关，同时，也牵涉到用水量、水泥用量、砂率等参数，还需要针对工程实践进行深入研究。一般认为，细度模数以控制在3.03.4之间为佳。若细度模数太大，则粗颗粒太多，级配不合理，使混凝土的和易性变差，虽然掺入粉煤灰可以弥补上述缺陷，但成本也会相应提高，经济上不合理；若细度模数太小，则小于0.075mm 的细粉过多，需水量增大，混凝土强度降低，水泥用量增加。石粉含量也是影响坍落度的重要指标，石粉含量太低（小于5%）时，混凝土的和易性、沁水性较差，当石粉含量控制在6%9%时，对混凝土的强度的影响不是很大，和易性也很好。按机制砂的特点进行混凝土配比设计，通过合理利用机制砂中的石粉，调整机制砂的砂率，可以配制出和易性很好、适合泵送的机制砂混凝土。 2.2机制砂混凝土的力学性能
混凝土的力学性能指标包括抗压强度、抗拉强度、抗折强度、抗弯强度、弹性模量、粘结强度、疲劳强度、收缩徐变特性等。针对这些指标进行深入研究的还比较少。但是，对于抗压强度、弹性模量这2个主要指标，国内外却积累了较丰富的实验资料。一般机制砂筛余0.300mm以下所占比例较小，仅有10%左右。相关混凝土泵送施工技术规程中指明，泵送混凝土细骨料通过0.300mm 筛孔的筛余不应小于15%.天然细砂的粒径主要集中在0.3mm以下，细度模数一般在1.5左右。天然细砂细度模数低，若单独配制混凝土，会由于收缩大引起混凝土开裂，但是可以利用天然细砂粒径主要集中在0.3mm以下的特点，与机制砂复合组成人工混合砂，从而使配置的混凝土获得良好的施工性能。 通常用40%的天然细砂与60%的机制砂混合作为细骨料使用，可以取得良好的效果。文献<9>对特细砂、混合砂、机制砂混凝土进行了实验对比，其复合砂中特细砂和机制砂的比例为4B6，机制砂母岩为石灰岩。3为文献<10>的实验结果。由于机制砂一般采用硬质岩石破碎，机制砂比天然砂的抗压强度更高。所以机制砂混凝土与天然砂混凝土相比，各项力学性能指标不低，甚至更高。当然， 2.3 的水化，并与C3A 增 抗硫3 C25 标均符合规范要求，工程应用效果良好。在铁路桥梁中，株六线南山河特大桥C55高性能混凝土成功应用机制砂配制。 玉蒙铁路第五标段，在混凝土结构物中就全部使用了机制砂。在施工之初，由于对机制砂的应用在理论上没有依据可循，从而与自然砂等同使用，造成混凝土质量下滑，特别是表面质量不能满足要求。 随着施工的进展和试验室工作的加强，混凝土质量有所提高。现在该标段的特大桥、大桥、涵洞、隧道工程等混凝土外观和抗压强度都能满足工程的质量要求。特别在工程造价方面，由于自然砂的当地价格是机制砂的3倍多，所以采用机制砂。 4机制砂混凝土应用需进一步研究的问题 机制砂在我国混凝土结构工程实践中的应用还处于起步阶段，为了推广机制砂在混凝土特别是桥梁工程中高性能混凝土中的应用，还应开展深入、广泛的研究。研究重点应包含以下几个方面。 4.1机制砂颗粒形状、颗粒级配的研究
