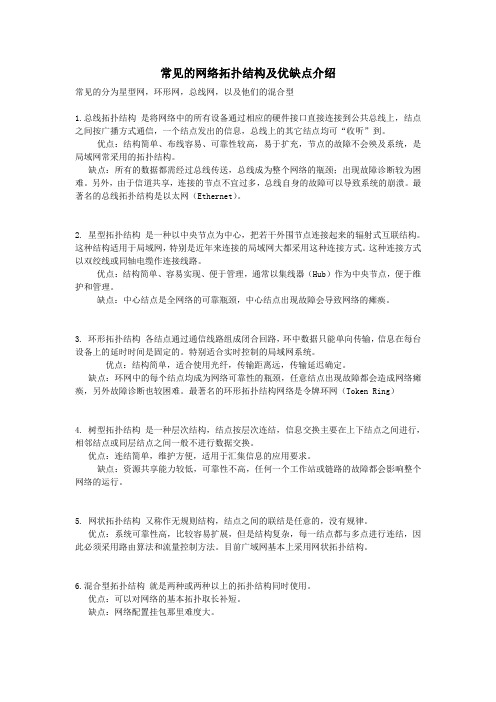

一、计算机网络拓扑结构的分类与优缺点：
1、总线型拓扑结构
优点：便于添加工作站或者便于添加主机
缺点：如果某一链路损坏那么它的左侧或右侧就没有办法进行通信
2、星型拓扑结构
缺点：我们对中间的设备依赖性高，如果中间的设备损坏星型网络就无法进行连接
3、环形拓扑结构
缺点：抗故障能力非常差，环形线路中任意一点网络断裂，环形网络就没法工作
4、树形拓扑结构
抗故障能力明显增加，但是对根节点依赖性非常高
5、网状拓扑结构
缺点：结构复杂
二、网络协议的基本概念：
1、TCP/IP协议（传输控制协议/网际协议）
2、HTTP协议（超文本传输协议）
3、SMTP协议（单的邮件传输协议）
三、局域网的特点与功能：
1、覆盖范围小
2、传输速率高
3、属于一个单位所有
四、局域网的基本组成：
1、服务器
2、用户工作站
3、网卡
4、传输介质
5、网络交换机或集线器
计算机病毒的定义：
计算机病毒是指编制成独立的或者附着在其他计算机程序上用于破坏或降低计算机功能或者毁坏数据，影响计算机使用，并能够自我复制的一组计算机指令或程序代码。
计算机病毒的特征：
可执行性
寄生性
传染性
破坏性
欺骗性
隐蔽性和潜伏性
衍生性
计算机病毒主要破坏数据的完整性
