活性炭过滤器操作手册
一、目的：建立纯化水制备岗位操作法，使操作工人正确操作该设备。
二、适用范围：适用于纯化水制备岗位。
三、责任者：纯化水制备岗位操作人。
四、活性炭过滤器操作规程
1. 原理：通过活性炭的物理化学吸附作用去除进水中的有机物，
BOD、COD，也能去除色度和臭气等。特定设计结构，是强烈吸附与高效过滤相结合的装置，针对上、下游水质变化要求优选炭型，保证水质，可变化进出水口，可使用蒸汽灭菌，操作简单，活性炭过滤器壳体材料选用不锈钢内涂防腐层型。严格控制产水Cl2<0.1mg/L。
2. 操作流程：
①运行→反洗→静止→正洗→运行
②高温消毒
3.操作原理
1)运行：打开上进水阀和出水阀；原水从上部进入活性炭过滤
层后由底部导出至下级设备。系统第一次开机时，务必将排
气阀打开让过滤器内空气排出。
2)反洗：打开下进水阀和上排水阀；水从底部进入活性炭过滤
层后由上部排出，冲洗过滤层所沉积的污泥物并排出过滤器
外。反洗时启动两台原水泵，用大流量进行冲洗，时间10—
15分钟。
3)静止: 阀门全关，让石英砂自然下沉，使砂层排列平整。时间
3分钟。
4)正洗: 打开上进水阀和下排水阀；水从上部进入活性炭过滤层
后由底部排出，冲洗过滤层所沉积的污泥物并排出过滤器外。
时间5—10分钟。
5)消毒：关闭上下进水阀，打开蒸汽进气阀和蒸汽排气阀，通
入高温蒸汽进行灭菌，时间30分钟。
五、注意事项
1)严禁未经培训人员上岗操作。
2)做好纯化水岗位清洁卫生。纯化水生产线各部件的外表面至
少每周擦抹一次。
3)系统开启前请检查压缩空气供应是否供应正常，压缩空气经
减压后调整为5bar左右；同时检查管道上手动阀是否处于正
确位置。
4)活性炭滤材一般每年更换一次，更换时同时检查过滤器内上、
下层集散水器有无破损；
5)每周检测一次过滤器出水Cl2值，若Cl2>0.1mg/L，清洗或更
换活性炭；
6)如系统需停运3天以上，应打开过滤器下排阀至过滤器和管
道内的水排尽，同时关闭上进水阀、上排水阀、下进水阀、
下排水阀。
7)附表1
活性炭过滤器故障与排除
附表2
活性炭过滤器操作记录编码：
操作人：
日期：
多介质过滤器操作维护手册 1、工作原理 多介质过滤器，用于原水的除浊处理。将原水送入装有各级匹配的石英砂的多介质过滤器，利用石英砂的截污能力，可有效地去除水中的较大颗粒悬浮物和胶体等，使出水的浊度小于1mg/l，以保证后续处理的正常运行。 原水在管道内加入絮凝剂，絮凝剂在水中发生离子水解和聚合过程，水中胶体粒子对水解及聚集的各种产物进行强烈的吸附，使粒子表面电荷和扩散厚度同时降低，因而粒子间相互排斥能降低，相互接近而凝聚，水解产生的聚合物被两个以上的胶体吸附后，在粒子间产生架桥联接，逐步形成较大的絮凝体，经过多介质过滤器时，为砂滤料载留。 多介质过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区（粗砂）、紧密区（细砂），悬浮物质在松散区主工通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。 当多介质过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过滤器内砂滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。反洗以进出口压差参数设置来控制反冲洗周期，经验得知一般为一天，具体须视原水浊度而定。 多介质过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均是手动控制操作。 当多介质过滤器运行至进出口压差为0.07MPa时，必须进行反洗。 2、结构特点 设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1400 mm的石英砂。成套设备的本体外部装置有各种控制阀门和流量计、压力表。多介质过滤器所填填料包括精制石英砂。填高如下： 石英砂 0.4-0.6mm 700mm
麦德龙储配方案设计 一、企业简介 麦德龙于1964年在德国以万平方米的仓储式商店开始了企业的历程。麦德龙以"现购自运"（现金交易，自选自运）营销新理念在市场上引人注目。经过近40年的发展，现在麦德龙已经成为欧洲最大的商业连锁企业之一，并自1999年开始排名世界零售百强第三位。目前，麦德龙在全球20多个国家和地区建立了3000多家分店，拥有越20万员工，年销售额超过1000亿德国马克。麦德龙于1995年来到中国并与中国着名的锦江集团合作，建立了锦江麦德龙现购自运有限公司，是第一家获得中国中央政府批准在中国多个主要城市建立连锁商场的合资企业。麦德龙提出"我们是顾客的仓库"的概念，意味着每个商店不另设仓库，同时商店本身就是仓库。通常，麦德龙标准店的规格为140米长*（90米+28米）宽，其中90米为商店宽度，28米为商店自身仓储空间的宽度。麦德龙习惯于独立运营的商业空间，单层建筑，独立的停车场，很少将店开在大型购物中心里面。2002年，麦德龙在中国北部、东部、南部和中部建立了四个销售区域。麦德龙通过其全国性分销系统将当地产品投入国内市场的同时吸引着各地顾客。同时麦德龙国际分销系统将中国商品推向国际市场。 二、企业基本特点——超市与仓储合二为一 麦德龙仓储式超市是将超市和仓储合而为一的零售业态。它省掉了传统零售企业独立的仓库和配送中心，经营中实现了快速补货，保证了超市低成本高效率的运作。仓储式超市与普通超市整体策划设计方面有明显不同。 （一）营业场所选址上 麦德龙超市通常设在大城市城乡结合部的高速公路或主干道附近。这样既避免了市中心及市区的交通拥挤，又因土地价格相对便宜，减少了投资风险。同时，选址还适应了城乡一体化的发展趋势，提前占据区位优势。它商圈的辐射半径通常为50公里。 （二）超市建筑设计 麦德龙仓储式超市从外观看就象一个现代化的大仓库，其营业面积一般为15，000～20，000平方米。外部设有与营业面积几乎相等的停车场，内部结构比较简单，通常采用高米的工业用大型货架。货架下半部分用于商品的陈列展示，与普通超市无异：而其上半部分则用于相应商品的存放，起到了仓库的作用，从而使销售和仓储合为一体。货架间距较大，便于存取货物的叉车通过，完成迅速补货的工作。 （三）商品定位 商品内容丰富，品种齐全，通常在20，000种以上，可满足客户“一站式购物”的需求。如麦德龙商品种类中食品占40%，非食品占60%。食品类商品以时令果蔬、鲜肉、鲜鱼、奶制品、冷冻品、罐头、粮食制品、饮料、甜点为主，品种相对稳定。非食品领域的商品则按季节和顾客需要定期调整，涉及范围较
某某发电有限责任公司 厂区外排废水达标排放工程废水收集 及处理设备 活性炭过滤器/ 操作维护手册 编制: 审核: 批准：
第一章设备介绍 1 .工艺原理及工艺参数: 1.1工艺原理: 活性炭吸附器的使用：由于活性炭具有吸附性和比表面积非常大的特性，活性 炭广泛运用于各个领域。水处理可用于去除水中的有机物和游离氯以保护后续设施。 活性炭过滤主要时去除水中的有机物和游离氯，防止水中游离氯对反渗透膜的 氧化性破坏。研究表明，用活性炭过滤法除去水中游离氯能进行的很彻底。活性炭脱 氧并不是单纯的物理吸附作用，而是在其表面发生了催化作用，促使游离氯通过活性 炭虑层时，很快水解。活性炭能吸附水中的余氯有机物等，对某些阳离子也有一定的 吸附作用，当过滤达到一定时间或活性炭过滤器进水压力的差值大于 0.1MPa 时，需 进行反洗；当吸附量达到吸附容量时，活性炭就需要更换。按理论估算，吸附塔中活 1.2 主要技术参数: 1.2.2数量： 6 台 1.2.11衬里（防腐） 性炭可以使用2年以上, 其实际使用寿命取决于进水水质和使用条件。 1.2.1型式与型号 ①型号：DN3200 ②型式： 垂直圆筒 1. 2.4 运行流速 1.2.5 ①正常出力 80T/h ②最大出力 96T/h ①正常流速: 10m/h ②最大流速 12m/h 3224/12 mm ①直径：①3200mm （内径） ②直筒壁厚： 12mm ③封头厚度： 14 mm ④直边高度： 3500mm ⑤总高度： 5877 mm 1. 2.6 设计压力： 0.6Mpa 1.2.7 反洗膨胀高度: 1000 mm 1.2.8 运行压差 ①正常出力压差：0.1Mpa ②最大出力压差：0.15 MPa 1.2.9 设备荷重 ①空载荷重： 9000kg ②运行荷重： 52000kg 1.2. 10本体（包括封头） 材质：Q235-B 器外管系、管件：20#钢 1.2 3每台设备出力 设备直径/壁厚 水压试验压力: 0.75Mpa
活性炭过滤器操作维护 手册 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]

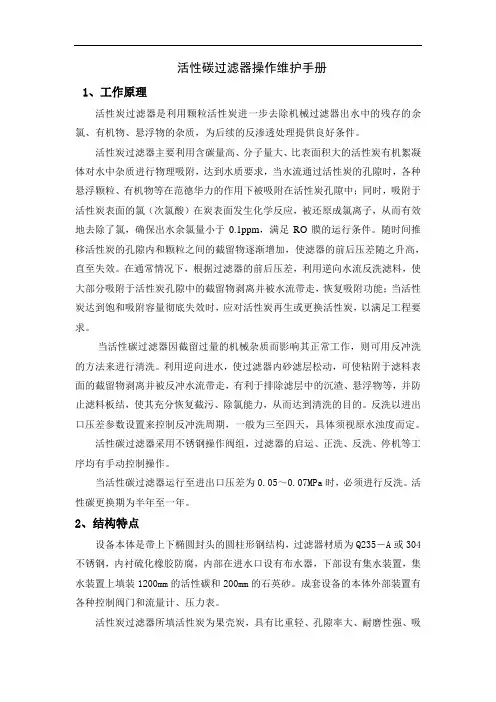

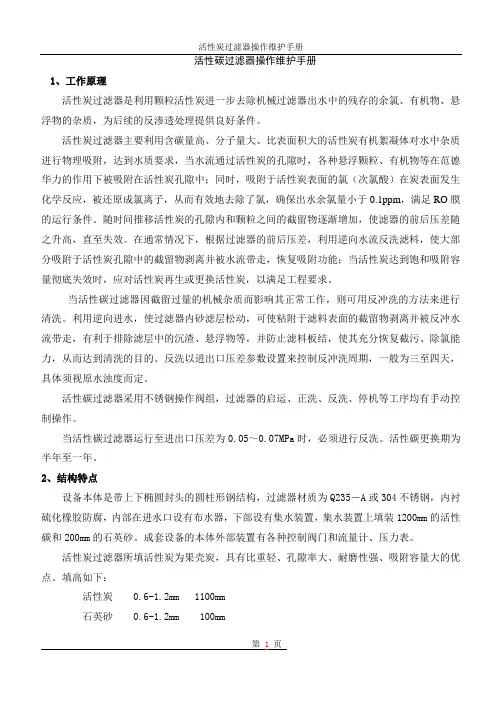

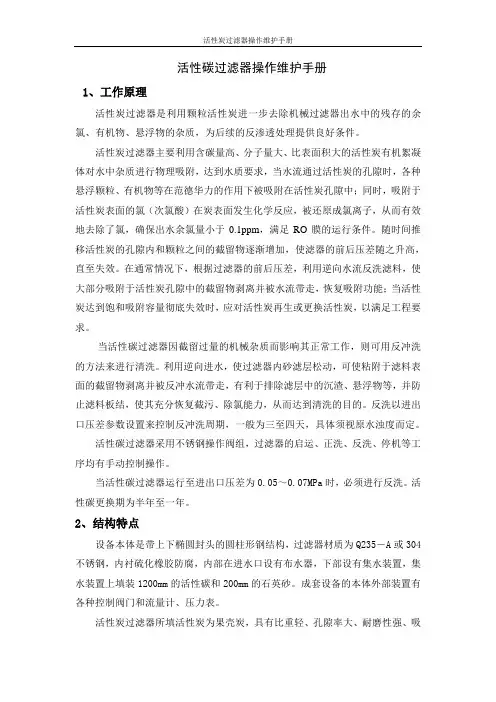

活性碳过滤器操作维护手册 1、工作原理 活性炭过滤器是利用颗粒活性炭进一步去除机械过滤器出水中的残存的余氯、有机物、悬浮物的杂质，为后续的反渗透处理提供良好条件。 活性炭过滤器主要利用含碳量高、分子量大、比表面积大的活性炭有机絮凝体对水中杂质进行物理吸附，达到水质要求，当水流通过活性炭的孔隙时，各种悬浮颗粒、有机物等在范德华力的作用下被吸附在活性炭孔隙中；同时，吸附于活性炭表面的氯（次氯酸）在炭表面发生化学反应，被还原成氯离子，从而有效地去除了氯，确保出水余氯量小于，满足RO膜的运行条件。随时间推移活性炭的孔隙内和颗粒之间的截留物逐渐增加，使滤器的前后压差随之升高，直至失效。在通常情况下，根据过滤器的前后压差，利用逆向水流反洗滤料，使大部分吸附于活性炭孔隙中的截留物剥离并被水流带走，恢复吸附功能；当活性炭达到饱和吸附容量彻底失效时，应对活性炭再生或更换活性炭，以满足工程要求。 当活性碳过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。利用逆向进水，使过滤器内砂滤层松动，可使粘附于滤料表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污、除氯能力，从而达到清洗的目的。反洗以进出口压差参数设置来控制反冲洗周期，一般为三至四天，具体须视原水浊度而定。 活性碳过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均有手动控制操作。 当活性碳过滤器运行至进出口压差为～时，必须进行反洗。活性碳更换期为半年至一年。 2、结构特点 设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1200mm的活性碳和200mm的石英砂。成套设备的本体外部装置有各种控制阀门和流量计、压力表。
