第一节基土钎探工程
第二节轻型井点降水工程
第三节深井井点降水工程
第四节无砂大孔混凝土管井降水工程第五节箱型基础工程
第六节筏型基础工程
第七节杯型基础工程
第八节条型基础工程
第九节独立柱基础工程

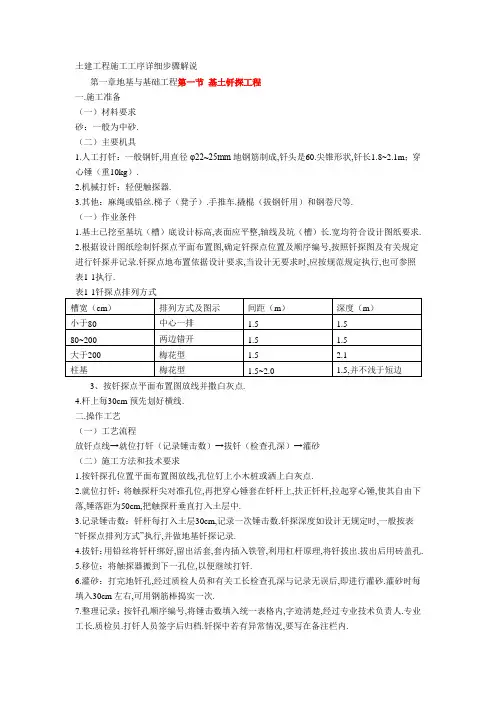

第一节基土钎探工程
一、施工预备
（一）材料要求
砂：一般为中砂。
（二）要紧机具
1、人工打钎：一般钢钎，用直径φ22~25mm的钢筋制成，钎头是60。尖锥形状，钎长1.8~2.1m；穿心锤（重10kg）。
2、机械打钎：轻便触探器。
3、其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。
（一）作业条件
1、基土已挖至基坑（槽）底设计标高，表面应平坦，轴线及坑（槽）长、宽均符合设计图纸要求。
2、依照设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照
3、按钎探点平面布置图放线并撒白灰点。
4、杆上每30cm预先划好横线。
二、操作工艺
（一）工艺流程
放钎点线→就位打钎（记录锤击数）→拔钎（检查孔深）→灌砂（二）施工方法和技术要求
1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、就位打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触
探杆垂直打入土层中。
3、记录锤击数：钎杆每打入土层30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。
5、移位：将触探器搬到下一孔位，以便接着打钎。
6、灌砂：打完的钎孔，通过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋棒捣实一次。
7、整理记录：按钎孔顺序编号，将锤击数填入统一表格内，字迹清晰，通过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中若有异常情况，要写在备注栏内。
8、冬雨期施工：在土受雨后，不得进行钎探。基土在冬季钎探时每打几孔后及时覆盖保温材料一次，不能大面积掀开，以免基土受冻
三、质量要求
1、钎探深度必须符合要求，狂击次数记录准确，不得作假。
2、钎位差不多准确，钎孔不得遗漏；钎孔灌砂应密实。
四、成品爱护
钎探完成后，应做好标记，爱护好钎孔，未经专业技术负责人、质量检查员、工长复验，不得堵塞或灌砂。
五、应注意的质量问题
1、遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意填写锤数。
2、记录和平面布置图探孔位置填错：
（1）将钎探点平面布置图上的钎孔与记录表上的钎孔先行对比。发觉错误及时修改或补打。
（2）在记录表上用有色铅笔将不同的钎孔（锤击数的多少）分开。
（3）在钎探点平面布置图上，注明过硬或过软孔号的位置。遇有专门地质情况，把尺寸标明，以便勘察设计人员或有关部门验槽时分析处理。
六、安全措施
1、认真贯彻“安全第一，预防为主”的方针，进入施工现场，必须遵守施工现场安全治理制度，戴好完全帽，严禁吸烟，提高
关键工序及施工方法 一、测量放线 二、基坑（槽）土石方开挖 三、地基验槽 四、模板制安 五、钢筋绑扎 六、砼浇筑 七、屋面找平层 八、厨厕防水 九、管线预埋 十、防雷设施 十一、钢材焊接 一、测量放线 1．1目的：为使测量放线质量符合设计要求和施工规范。 1．2适用范围：公司所有建筑工程项目的测量放线。 1．3职责：计量员或施工员负责测量放线，主管施工员（或技术负责人）、施工员负责技术交底、施工过程质量控制和验收的组织工作；质安员负责施工过程质量检查监督、施工安全
工作。 1．4工作程序 1．4．1施工前计量员或施工员按照设计图纸要求和建设单位提供的已有基准点进行测量 放线。 1．4．2测量完毕后，施工员及时组织质安员、计量员、工程监理等有关人员进行验收，验收合格后，进行下一道工序的施工。 1．5相关文件 1．5．1GB50026—93《工程测量规范》 1．6注意事项 1．6．1测量工作的基本原则：从整体还可能局部，先控制后细部。 1．6．2在测量工作前，应对水准仪、经纬仪等仪器设备进行检验校正。 1．6．3仪器应安置在稳固平整的地面上，以减少仪器下沉和滑动。 1．6．4每次仪器读数前，一定要使气泡居中，读数后还应检查气泡是否居中。 1．6．5读数要准确，记录员要复述，以便核对。记录要整齐、清楚。记录有误不准擦去或涂改，应划去重写。
1．6．6仪器一定要维护好，不能让雨淋或烈日暴晒，应撑伞遮挡。 1．6．7测量结果必须进行复核。 1．6．8丈量时，前、后尺手拉力要均匀、拉平、拉稳。 1．6．9施工测量控制网的建立；工业与民用建筑物的放线、找平；建筑物沉降与变形观测等均应符合设计和施工规范的要求。1．6．10要采取措施保护好测量基准点和关键定位点。 二、基坑（槽）土石开挖 2．1目的：为使基坑（槽）土石方开挖质量符合设计和施工规范要求。 2．2适用范围：公司所有建筑工程的基坑（槽）土石方开挖项目。 2．3职责：计量员或施工员负责测量放线、标高控制，主管施工员（或技术负责人）、施工员负责组织施工、技术交底、施工过程质量控制和施工后验收的组织工作；质安员负责施工过程质量检查监督、施工安全工作。材料员负责所有合格施工材料的采购，设备员负责现场设备的管理。
土建工程施工工艺 第二章水泥砂浆防水层 本章适用于地下室、地下人防、水池等工程的墙、地面防水层，属潮湿条件下施工的刚性防水工程。 第一节材料要求 2.1.1 水泥的品种应按设计要求采用，其强度等级不应低于32.5，不得使用过期、受潮或结块水泥。 2.1.2 砂：宜用中砂，粒径3 mm以下，含泥量不得大于1%。硫化物和硫酸盐含量不得大于1.0%。 2.1.3 水：应采用不含有害物质的洁净水。 2.1.4 外加剂的技术性能，应符合国家或行业标准一等品及以上质量要求。 2.1.5 聚合物乳液的外观质量，无颗粒、异物和凝固物。 第二节主要机具
2.2.1 灰板、铁抹子、阴阳角抹子、半截大桶、钢丝刷、软毛刷、八字靠尺、榔头、尖凿子、捻錾子、铁锹、扫帚、木抹子、刮杠等。 第三节作业条件 2.3.1 结构验收合格，已办好验收手续。 2.3.2 地下防水施工期间做好排水，直至防水工程全部完工为止。排水、降水措施应按施工方案执行。 2.3.3 地下室门窗口、预留孔洞、管道进出口等细部处理完毕。 2.3.4 水泥砂浆涂抹前，基层的混凝土和砌筑砂浆的强度应不低于设计值的80%。 2.3.5 基层的表面应坚实、平整、粗糙、洁净并充分润湿，无积水。 第四节操作工艺 2.4.1 工艺流程：
墙、地面基层处理→刷水泥素浆→抹底层砂浆→刷水泥素浆→抹面层砂浆→刷水泥砂浆→养护 2.4.2 基层处理： 1 混凝土墙面如有蜂窝及松散的混凝土，要剔掉，用水冲刷干净，然后用与防水层相同的砂浆填塞捻实。表面油污应用10%火碱水溶液刷洗干净，混凝土表面应凿毛。 2 砖墙抹防水层时，必须在砌砖时划缝，深度为10～12mm。穿墙预埋管露出基层，在其周围剔成20～30mm宽，50～60mm深的槽，然后用与防水层相同的砂浆填塞捻实。管道穿墙应按设计要求做好防水处理，并办理隐检手续。 2.4.3 混凝土墙抹水泥砂浆防水层 1 水泥素浆：配合比为水泥∶水∶防水油=1∶0.8∶0.025（重量比），先将水泥与水拌合，然后再加入防水油搅拌均匀，再用软毛刷在基层表面涂刷均匀，随即抹底层防水砂浆。 2 底层砂浆，用1∶2.5水泥砂浆，加水泥重3%～5%的防水粉，水灰比为0.6～0.65，稠度为7～80mm。先将防水粉和水泥、砂子拌匀后，再加水拌合。搅拌
各工序流程及主要施工方法 一、工序流程 施工中采用以下流程： 定路灯基础处理→土方开挖→立模→浇注路灯基础→挖沟→埋接地扁铁→埋管→浇筑管围→回填→电缆井砌筑→井盖安装→自检→竣工验收 二、施工方法 1、顶灯位：按照施工图及现场情况，以灯位间距为30米为基准确定路 灯安装位置。 2、挖沟及埋管：为道路中间为中心点距离为8.75米，开挖宽50cm深 ≥86cm电缆管预埋沟，按照施工图纸预埋相应的电缆管。 3、路灯基础浇注：按甲方提供路灯基础图纸开挖相应尺寸的基坑，浇 垫层→立模→安放固定钢筋笼→浇砼。 4、部分路段路边悬空或者落差较大，路灯基础相应加大加高，管道埋 设在路基石边上，用砼支护到相应高度。 5、部分管道过路段，在开挖前先做好安全防护工作，过路段施工原则 上半条施工，施工完毕后在施工另外半条。 二、主要分部分项工程及重点部位施工方法 （一）、土方开挖施工方法 1、准备工作 （1）施工场地：利用现有道路，可满足施工设备、施工材料进出场的需要。 （2）各类施工图纸发放到位。 （3）具备一定的地质资料。
（4）支护用材料，混凝土搅拌机等布置到位。 （5）土方开挖机械、运输机械布置到位。 （6）现场周边维护、临时设施布置完成。 （7）水电通到现场。 2、土方开挖 （1）施工前应对所需开挖的区域位置先用经纬仪测量定位，定位好后在周围应采用石灰粉划出明显标志，并采用人工和机械开挖相结合以防止机械误伤电缆或管道。土方开挖时水准仪架在边上，随时测量标高，以防止超挖；严格按设计要求控制高度、宽度，并应设一定的坡度，防止塌方。 （2）其它措施 1）挖土前应复验轴线位置，灰线尺寸和高程控制点，并在开挖过程中加以保护。 2）在雨季施工中，采用逐段，逐片完成的方法。 3）确保修土人员在挖机完全范围以外。 4）夜间施工时，保持足够的照明设施。 5）挖土过程中一定要注意地下管道或电缆，以防止误伤。 6）开挖前应把要开挖的路线用警示旗或警示栏杆围起来，以防止路人进入施工地段。 （二）钢筋混凝土施工方法 1、钢筋工程 （1）施工工艺流程
（建筑工程管理）建筑施工 主要工序
关键工序及施工方法 一、测量放线 二、基坑（槽）土石方开挖 三、地基验槽 四、模板制安 五、钢筋绑扎 六、砼浇筑 七、屋面找平层 八、厨厕防水 九、管线预埋 十、防雷设施
十一、钢材焊接 一、测量放线 1．1目的：为使测量放线质量符合设计要求和施工规范。 1．2适用范围：公司所有建筑工程项目的测量放线。 1．3职责：计量员或施工员负责测量放线，主管施工员（或技术负责人）、施工员负责技术交底、施工过程质量控制和验收的组织工作；质安员负责施工过程质量检查监督、施工安全工作。 1．4工作程序
1．4．1施工前计量员或施工员按照设计图纸要求和建设单位提供的已有基准点进行测量放线。 1．4．2测量完毕后，施工员及时组织质安员、计量员、工程监理等有关人员进行验收，验收合格后，进行下一道工序的施工。 1．5相关文件 1．5．1GB50026—93《工程测量规范》1．6注意事项 1．6．1测量工作的基本原则：从整体还可能局部，先控制后细部。 1．6．2在测量工作前，应对水准仪、经纬仪等仪器设备进行检验校正。
1．6．3仪器应安置在稳固平整的地面上，以减少仪器下沉和滑动。 1．6．4每次仪器读数前，一定要使气泡居中，读数后还应检查气泡是否居中。 1．6．5读数要准确，记录员要复述，以便核对。记录要整齐、清楚。记录有误不准擦去或涂改，应划去重写。 1．6．6仪器一定要维护好，不能让雨淋或烈日暴晒，应撑伞遮挡。 1．6．7测量结果必须进行复核。 1．6．8丈量时，前、后尺手拉力要均匀、拉平、拉稳。
1．6．9施工测量控制网的建立；工业与民用建筑物的放线、找平；建筑物沉降与变形观测等均应符合设计和施工规范的要求。1．6．10要采取措施保护好测量基准点和关键定位点。 二、基坑（槽）土石开挖 2．1目的：为使基坑（槽）土石方开挖质量符合设计和施工规范要求。 2．2适用范围：公司所有建筑工程的基坑（槽）土石方开挖项目。 2．3职责：计量员或施工员负责测量放线、标高控制，主管施工员（或技术负责人）、施工员负责组织施工、技术交底、施工过程质量控
施工技术合理化建议 1、建议本工程的设计师到场，以确保现场出现的施工技术问题时能够按照业主的合理要求，以最合理的方案，最快的速度、最有效的措施进行协调解决，保证施工顺利进行，从而提高效率，降低成本。 2、建议业主召开施工前的进度计划会议。工程不能按业主要求如期交付使用，是当前工程施工中存在的比较普遍的问题，虽然因素诸多，但施工组织管理不力是主要原因。因此应细化各施工队的进度计划，制定一个合理的符合实际的总进度表并认真监督执行，以确保各施工队以最低的消耗、最快的效率、最短的工期完成本工程。 3、建议业主进行开工前的技术会审，尽量做到施工时无变更，过程中少签证，减少施工过程中不必要的浪费，使本工程既能保证按期完工，又能较好地体现出原装饰设计方案的效果，这就需要各施工方对图纸的研究、理解细之又细，严之又严。以避免施工中出现疏漏给业主造成不必要的浪费。 4、建议业主成立现场施工领导小组，由业主负责、监理挂帅、各参建单位参加 （1）每天一个碰头会，汇总当天进度、摆出问题及解决办法、安排第二天的工作，可采取现场讲评。 （2）成立技术领导小组，由监理和总包方技术负责人挂帅，经常性就工地各类技术问题进行会审，解决问题不过夜，以确保工程顺利进行。 （3）成立安全文明检查小组，由各施工队出人轮流值班检查工地安全文明施工情况，要求当值人员做好值班记录，以备业主和监理可随时检查。 （4）实行奖惩制度，对不按进度施工的、不安全文明施工的施工队要进行罚款。罚金用于奖励表现好的施工队。 （5）监督举报制度，所有人员都可对不安全不文明现象进行举报，一经查实罚款的50%奖励举报人。这是强化工地管理的有效方法
建筑工程全套施工工序 1.垫层 熟悉施工图→看规划红线→复核水准点→塔吊基础施工(设集水沟)→原始地貌标高测量→保护定位桩→塔吊(报装)安装→放开挖线→技术交底→机械挖土→放线→人工挖土平土→测量桩头标高并做好标记→破桩头→大小应变检测→地槽验收→放线→木工支模→垫层砼→拆模→清理 2.基础 基础柱定位放线→技术交底→木工支模→承台钢筋绑扎→承台钢筋电焊定位→柱筋定位→水电预埋→基础砼→拆模→清理→基础验收→土方回填 3.外架搭设 技术交底→外架硬化→排水沟→集水沟→外架搭设→硬质封闭→挂安全网→外架验收 4.主体 主体柱定位放线→技术交底→柱筋绑扎→抄水平(1米关系线)→水电预埋→木工支模→板筋绑扎→水电预埋→检查(垂直、几何尺寸、节点)→砼浇注→养护→
拆模→清理→弹建筑1米线→砼强度检测→房屋沉降观测→人货梯基础→人货梯(报装)安装 5.砌体 砌体放线→技术交底→植筋→植筋拉拔检测→反坎支模→反坎砼→砌底砖→预制砼过梁和砼配块→砌加气块→拉结筋安放→检查垂平度→窗台压顶支模→窗台压顶砼→窗台压顶拆模→砌预制砼配块→弹建筑1米线→安放砼过梁→顶砌→安装消防箱→构造柱支模→构造柱砼→构造柱拆模→清理 6.抹灰（油漆） 技术交底→外墙挂钢丝网→湿水→甩浆→灰饼→护角→洞口交接→门窗安装→湿水→抹糙面灰→抹面层灰→养护→贴砖→勾缝→清洗→门窗打胶→安装玻璃→一遍腻子→二遍腻子→打磨→底漆→一遍面漆→二遍面漆→零星收口→水电安装→洞口吊洞→油漆 7.外架拆除 例会告知→技术交底→拉结点内拉→结构拉结点凿打→氧割结构拉结点→细石砼修补→补砖、补漆→拆除安全网→检查外立面→外墙验收→外架报拆→拆除外架→清理 8.栏杆
1.施工主要工序 1.1. 道路工程 1.1.1.工程测量 1.1.1.1. 道路平面控制 根据建设单位提供导线点及道路定位图，用检验校正好的仪器，对所有坐标点及主要道路控制点进行全面复测，确认无误后报请监理、设计及业主认可，然后在施工范围内布设一定有代表性的控制点，连接各点组成测区骨干，成为控制网，用高精度全站仪测定各点的相互位置，再以控制网为基础，测定道路各部点位，如：曲线起讫点、转点、曲线交点、曲中点、道路内的构筑物等，新增设导线点及道路定位点必须与相邻施工段各导线点闭合。并埋设护桩。 （1）护桩必须埋设在施工场地以外，便于架设仪器的地方。 （2）新增导线点与相邻要通视良好，以便于角度及边长测量。 （3）导线点必须建在土质坚硬的地方和便于保存之处，以便安置仪器，使点位保持稳定，导线的边长，根据实际地形尽量不使其相差悬殊。 （4）导线点布设要满足施工需要，密度要均匀，便于控制整个测区。 （5）精确测量各导线点的边长及角度，并根据起始边的方向求
出新增导线点的坐标并进行严密平差，绘制图表报请监理工程师或业主批准后，投入使用。
（6）测量精度应满足规范要求，角度闭合差（″）±6n，n是测点数，坐标相对闭合差为±1/10000。 1.1.1. 2. 道路高程控制 按线路起点附近的国家水准点，用水准测量的方法，沿道路前进方向，增设水准基点，作为整个路线高路控制点，基平测量水准基点布设密度，应根据实际地形布置，高差太大，应适当加密，以满足施工需要。并测定出他们高程。按《公路路线勘测规程》（TTJ061-85）中对新建一至四级公路基平精度要求是：高差不符值的绝对值不得大于±30L。其中L为水准路线长度，以km计，取值3mm，水准点符合，闭合及检测限差均为±30L进行基本测量时，使用DS3水准仪，采用一组往返或两组单程测量其高差在允许范围内，用高差法计算，记录并将闭合差调整到各个水准点高程中，经严密平差后，编绘图表，并报现场监理工程师及业主。 1.1.1.3. 施工测量 （1）根据平面控制测量所布置导线点及图纸道路主要控制点设计坐标，进行实地放线工作，其操作步骤：将经纬仪架设任一导线点上，后视相邻其它导线点，算出道路ZY点，YZ点，JD点方位角距离，用极坐标法，分别定出以上各点。
百度文库给水系统施工工艺流程图 施工准备材料检查管道放线支架预制施工准备 管道安装 水压试验调试交验冲洗消毒排污管网通水 安装前检查 洁具安装 排水系统施工工艺流程图 施工准备熟悉图纸资料管线放线 排污管安装支 架 灌水试验排粪管安装安装 洁具安装透气管安装 通水试验外排灌系统管道 放线、安装室 排灌系统试水、回 竣工验收填土施工
电气安装工程主要工艺流程 配合土建专业预埋防雷和接地系统安装电管敷设、箱盒安装插接式母线槽安装桥架安装 电管敷设、箱盒安装桥架安装 电管敷设、箱盒安装插接式母线槽安装桥架安装 插接式母线槽安装插接式母线槽安装 插接式母线槽安装 插接式母线槽安装 插接式母线槽安装
土建基础工程主要工艺流程： 施工准备 测量放线 场地平整土方调配 桩基工程 基坑支护降水 土方工程 桩基静载测试 基础垫层 桩基动载测试桩基验收 基础工程 地下防水 基础验收 回填土
土建主体工程主要工艺流程（混凝土结构）： 施工准备 模板安装工程 管线预埋及预留 脚手架搭设 钢筋安装工程 混凝土工程 模板拆除工程 管线预埋填充墙工程 门窗框安装 主体验收
装饰装修工程主要工艺流程： 施工准备 基层处理找规矩、基准线 外墙找平层屋面找平层内墙找平层 外墙保温屋面保温内墙抹灰 外墙饰面层屋面防水层内墙饰面层 外脚手架拆除楼地面工程室外工程 门窗扇安装器具安装 油漆玻璃 分部工程验收
市政道路工程主要工艺流程： 施工准备 路基 挖填土地基处理 路基压实 垫层 砂砾垫层碎石垫层 基层 粉煤灰三渣二灰土水泥或沥青稳定石 人行道侧平石 面层人行道面层水泥混凝土面层沥青混凝土面层 验收
土建工程 第一篇土方工程 (4) 第一章土方工程施工的有关规定和要求 (5) 第二章人工挖土 (7) 第三章机械挖土 (11) 第四章基土钎探 (17) 第五章人工回填土 (21) 第六章机械回填土 (25) 第二篇地基基础工程 (31) 第一章灰土地基 (33) 第二章砂石地基 (39) 第三章素混凝土基础 (42) 第四章现浇设备基础混凝土 (46) 第三篇地下防水工程 (50) 第一章防水混凝土 (52) 第二章水泥砂浆防水层 (58) 第三章高聚物改性沥青卷材防水层 (62) 第四章三元乙丙橡胶卷材防水层 (69) 第五章聚氨酯防水涂料施工 (75) 第四篇混凝土结构工程 (79) 第一章砖混结构模板 (81) 第二章框架结构定型组合钢模模板 (85) 第三章现浇剪力墙结构大模板 (93) 第四章砖混、外砖模结构钢筋绑扎 (99) 第五章框架结构钢筋绑扎 (105) 第六章地下室钢筋绑扎 (115) 第七章剪力墙结构大模板钢筋绑扎 (121) 第八章钢筋电渣压力焊 (127) 第九章直螺纹连接 (133) 第十章钢筋挤压连接 (137) 第十一章砖混结构（构造柱、圈梁、板缝等）混凝土浇筑 (141) 第十二章框架结构混凝土浇筑 (147) 第十三章剪力墙结构大模板普通混凝土浇筑 (157) 第五篇砌筑工程 (163) 第一章砖基础 (165) 第二章一般砌体砌筑 (171) 第三章空心砖砌筑 (179)
第四章混凝土小型空心砌块砌筑 (185) 第五章填充墙砌筑 (191) 第六篇地面与楼面工程 (197) 第一章炉渣垫层 (198) 第二章混凝土垫层 (202) 第三章陶粒混凝土垫层 (206) 第四章细石混凝土地面 (210) 第五章水泥砂浆地面 (214) 第六章现制水磨石地面 (220) 第七章预制水磨石地面 (226) 第八章陶瓷锦砖地面 (232) 第九章石、花岗石及碎拼石地面 (236) 第十章缸砖、水泥花砖、通体砖地面 (244) 第十一章水泥方砖、预制混凝土块路面铺设 (251) 第十二章厕、浴间涂膜防水材料 (255) 第七篇门窗工程 (261) 第一章木门窗安装 (262) 第二章钢门窗安装 (269) 第三章铝合金门窗安装 (273) 第八篇装饰工程 (283) 第一章墙抹石灰砂浆 (285) 第二章抹水泥砂浆 (291) 第三章加气混凝土条板墙面抹灰 (299) 第四章墙粉刷石膏 (306) 第五章墙面水刷石 (311) 第六章墙面干粘石 (318) 第七章喷涂、滚涂、弹涂 (326) 第八章拉毛灰 (334) 第九章斩假石 (340) 第十章清水砖墙勾缝 (345) 第十一章室外贴墙面砖 (349) 第十二章石、磨光花岗石、预制水磨石饰面 (355) 第十三章墙面贴陶瓷锦砖 (363) 第十四章木骨架罩面板顶棚 (369) 第十五章轻钢骨架石膏罩面板隔墙 (373) 第十六章轻钢骨架罩面板顶棚 (379) 第十七章木窗帘盒、金属窗帘杆 (385) 第十八章增强石膏空心条板隔墙 (389) 第十九章木材面混色油漆 (395)
工程项目土建工程施工工艺流程 1.1施工部署 1.1.1施工部署准备 1．针对某科学城新建项目土建工程的实际情况及结合对未来不可遇见因素的考虑，项目管理部编制总进度控制网络，该网络计划的关键线路要清晰明了、各阶段要求明确、各工种搭接要合理。 2．项目管理部在施工前，进行施工准备策划包括图纸准备、开工手续的完善、材料准备、劳动力准备、机械设备的准备、技术措施的策划等一系列工作，项目管理部将安排足够专职人员跟踪完善相关工作。 3．合理划分施工段，组织流水施工，在确保质量、安全的前提下，督促施工单位使用科技手段改善摸板体系和提高混凝土早期强度，使结构施工加快，合理地增加周转材料和劳动力的投入必要时做到24小时连续施工。 4．合理地进行平面布置，对施工平面实施动态管理。 5．结合广东气候特点，合理安排施工工序；关键项目要优先安排施工。 6．及早进行材料定板工作，落实安排供货计划。 7．对计划检查采取在网络图上画实际进度前锋线，
形象地描述出进度的时标差，通过对形态分析掌握状态，揭示解决问题的有效途径。 8．针对由于客观因素拖延计划，作出及时调整，按总工期不变原则，重新梳理各工序的逻辑关系，绘制新的网络图明确新的关键线路。 1.1.2施工区域划分 本工程共分为三个主要的单体工程及其他零星配套工程，根据工程实际情况及工期要求的各因素，我司在施工区域划分上考虑按照各单体工程划分为三个独立的施工区域，共组建三支施工队伍，在三个施工区域内独立进行施工作业，每个施工区域独立配备施工材料、劳动力、机械设备等资源，确保资源供应能满足施工进度要求。其他零星工程在工程后期插入施工，具体区域划分见“施工分区平面图” 根据各单体的具体情况，在生产车间单体工程及分装车间工程独立施工期间进行分段施工，施工队伍在各施工段间组织流水施工作业，加快施工进度。 其中生产车间单体按照D-E轴的后浇带划分为A、B 两个施工段，施工队伍按照施工工序在两个施工段间组织流水施工作业； 分装车间按照区域功能划分为备货区（A区）和分装区(B区)两部分，在地基基础施工阶段两区同时施工。
建设工程施工流程 施工准备阶段：三通一平 1.垫层 熟悉施工图→看规划红线→复核水准点→塔吊基础施工(设集水沟)→原始地貌标高测量→保护定位桩→塔吊(报装)安装→放开挖线→技术交底→机械挖土→放线→人工挖土平土→测量桩头标高并做好标记→破桩头→大小应变检测→地槽验收→放线→木工支模→垫层砼→拆模→清理 2.基础 基础柱定位放线→技术交底→木工支模→承台钢筋绑扎→承台钢筋电焊定位→柱筋定位→水电预埋→基础砼→拆模→清理→基础验收→土方回填 3.外架搭设 技术交底→外架硬化→排水沟→集水沟→外架搭设→硬质封闭→挂安全网→外架验收 4.主体 主体柱定位放线→技术交底→柱筋绑扎→抄水平(1米关系线)→水电预埋→木工支模→板筋绑扎→水电预埋→检查(垂直、几何尺寸、节点)→砼浇注→养护→拆模→清理→弹建筑1米线→砼强度检测→房屋沉降观测→人货梯基础→人货梯(报装)安装 5.砌体 砌体放线→技术交底→植筋→植筋拉拔检测→反坎支模→反坎砼→
砌底砖→预制砼过梁和砼配块→砌加气块→拉结筋安放→检查垂平度→窗台压顶支模→窗台压顶砼→窗台压顶拆模→砌预制砼配块→弹建筑1米线→安放砼过梁→顶砌→安装消防箱→构造柱支模→构造柱砼→构造柱拆模→清理 6.抹灰（油漆） 技术交底→外墙挂钢丝网→湿水→甩浆→灰饼→护角→洞口交接→门窗安装→湿水→抹糙面灰→抹面层灰→养护→贴砖→勾缝→清洗→门窗打胶→安装玻璃→一遍腻子→二遍腻子→打磨→底漆→一遍面漆→二遍面漆→零星收口→水电安装→洞口吊洞→油漆 7.外架拆除 例会告知→技术交底→拉结点内拉→结构拉结点凿打→氧割结构拉结点→细石砼修补→补砖、补漆→拆除安全网→检查外立面→外墙验收→外架报拆→拆除外架→清理 8.栏杆 技术交底→结构预埋→立挺安装→挂片安装→木扶手安装→木扶手油漆→清理 9.屋面 技术交底→水电安装→吊洞→人工清理→R角→结构闭水→基层交接→防水施工→防水闭水→防水交接→砂浆找平→保温板→PVC透气管安装→内设￠4＠200×200钢筋网→留缝宽10＠6000×6000（周边必须留缝）→C20细石砼→留缝处灌油→清理 10.地坪 技术交底→水电打压→地坪机械清理→湿水→灰饼→扫浆→浇注→
(完整)建筑工程施工放线步骤 编辑整理： 尊敬的读者朋友们： 这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)建筑工程施工放线步骤）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。 本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)建筑工程施工放线步骤的全部内容。
建筑工程施工放线步骤 建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测. 1建筑物定位 房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队)及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成(至少）4个定位桩.放线工具为“GPS”或“全站仪". 2土方开挖阶段 土方开挖阶段放线,一般分龙门板定位尺量放线和仪器测量放线,前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺,尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺,一人摆动可以任意那根线与钢尺的尺寸稳合,然后龙门板上固定施工线，用钢尺从头再校对一次,确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了,用水准仪在龙门板上测放控制高程。后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。 3基础施工放线 建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）,最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪"。 基础施工采用外控法，即打好控制桩,用经纬仪投测轴线。 4主体施工放线 基础工程施工出正负零后，紧接着就是主体一层、二层.。.直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此,直至主体封顶。 高层因层高高及有外脚手架，故线锤法及外控法均不适宜，可采用内控法.即用经纬仪将控制轴线投测到首层平面上,首层平面在可通视的位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕,作为竖向投测轴线的基点，然后用铅垂仪以此点向上可引测轴线n层. 高层放线普遍用的就是内控法。具体讲在建筑轴线附近平行与轴线找一合适的距离我一班找1米左
第二节轻型井点降水工程 第三节深井井点降水工程 第四节无砂大孔混凝土管井降水工程第五节箱型基础工程 第六节筏型基础工程 第七节杯型基础工程 第八节条型基础工程 第九节独立柱基础工程
二、操作工艺 （一）工艺流程 放钎点线→就位打钎（记录锤击数）→拔钎（检查孔深）→灌砂（二）施工方法和技术要求 1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。 2、就位打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。 3、记录锤击数：钎杆每打入土层30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。 4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。 5、移位：将触探器搬到下一孔位，以便继续打钎。 6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋棒捣实一次。 7、整理记录：按钎孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。钎探中若有异常情况，要写在备注栏内。 8、冬雨期施工：在土受雨后，不得进行钎探。基土在冬季钎探时每打几孔后及时覆盖保温材料一次，不能大面积掀开，以免基土受冻
三、质量要求 1、钎探深度必须符合要求，狂击次数记录准确，不得作假。 2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。 四、成品保护 钎探完成后，应做好标记，保护好钎孔，未经专业技术负责人、质量检查员、工长复验，不得堵塞或灌砂。 五、应注意的质量问题 1、遇钢钎打不下去时，应请示有关工长或技术人员，适当移位打钎，不得不打或任意填写锤数。 2、记录和平面布置图探孔位置填错： （1）将钎探点平面布置图上的钎孔与记录表上的钎孔先行对照。发现错误及时修改或补打。 （2）在记录表上用有色铅笔将不同的钎孔（锤击数的多少）分开。（3）在钎探点平面布置图上，注明过硬或过软孔号的位置。遇有特殊地质情况，把尺寸标明，以便勘察设计人员或有关部门验槽时分析处理。 六、安全措施 1、认真贯彻“安全第一，预防为主”的方针，进入施工现场，必须遵守施工现场安全管理制度，戴好完全帽，严禁吸烟，提高职业健康安全意识。
拆除工程 1、技术准备工作 （1）首先熟悉被拆建筑物的概况和周围环境，弄清建筑物的结构情况、建筑情况、水电及设备管道情况，地下隐蔽设施情况。工地负责人要根据施工组织设计和安全技术规程向参加拆除的工作人员进行详细的交底。 （2）对施工员进行安全技术交底,加强安全意识。对工人做好安全教育，组织工人学习安全操作规程。 （3）踏看施工现场,熟悉周围环境、场地、道路、水电设备管路、建筑物情况等。 2、现场准备 （1）清理施工场地，保证运输道路畅通。 （2）施工前，先清除拆除建筑物范围内的物资、设备；将电线、燃气道、水管、供热设备等干线与该建筑物的支线切断或迁移：向周围群众出安民告示，在拆除危险区周围设禁区围栏、警戒标志，派专人监护，禁止非拆除人员进入施工现场。 （3）搭设临时防护设施，避免拆除时的砂、石、灰尘飞扬影响生产的正常进行。 （4）在拆除危险区设置警戒区标志。 （5）搭设配电间保护棚，接引好施工用临时电源、水源，现场照明不能使用被拆建筑物内的配电设施，应另外敷设。保证施工时水
电畅通。 3、拆除清理要求 拆除清理施工作业前首先了解现状，摸清需拆除的结构形式，加固改造的部位和装修做法，做到心中有数，措施得力。 所有施工人员必须经过岗前培训和相关的安全教育，熟悉现场情况，树立安全施工的思想，进入施工现场必须按规定着装，戴好安全帽及劳保用具，作业中要按标准程序实施落实。 施工现场负责人要全盘了解掌握全局情况，亲临现场指挥施工，并协调好与有关各方的关系，搞好联合劳动协作，提高应变能力，处理好突发事件，保证施工作业顺利进行。 拆除时采用先上后下、先非先装饰后装修、先天棚后墙、柱的原则，采用湿法作业，控制施工扬尘，砂石飞溅。 现有水电箱盒、管材等按可重新利用进行保护性拆除，并临时移至库房妥善保护，待装修和机电安装需要时尽量使用。 建筑物需要拆除部位全部拆除后，用挖掘机或铲车装车，自卸汽车外运到指定的垃圾消纳处。 地上部分建筑物完全拆除后，拆除地下部分，破除混凝土地面。 遇到地下管线时，先与业主联系管线是否是废弃的，能否拆除，确定后方可用冷法切割，明确管内无易燃、易爆物后，才可动火使用氧气乙炔焰切割。 地下设施拆除后，回填土采用普通粘性土，分层夯实，每层厚度
建筑工程施工步骤工程从进场到竣工资料报验的一般程序 1、施工组织设计（方案）报审 2、图纸会审记录 3、技术（安全）交底 4、开工报告 5、管理人员名单 6、各类材料报验 7、设计变更 8、现场签证 9、隐蔽报验 10、检验批报验 11、分项工程报验 12、分部工程报验 13、单位工程报验 14、竣工报告 其中6-8穿插在整个工程的施工过程中 资料整理及上报顺序： (一）进场伊始 1、工程技术文件报审表表附施工组织设计 2、分包单位资质报审表表附企业资质 3、项目管理人员名单附资格证书复印件 4、与甲方办理进场手续、签定安全协议
5、内部资料 6、整理施工队伍人员名单 7、附身份证复印件及特殊工种上岗证复印件 8、对施工队进行现场及书面的安全、技术交底并存档. 9、技术资料 10、将经设计签认的图纸存档作为施工的依据。 （随时存档图纸的变化) 11、工程合同及施工队的合同招投标文件中标通知书。 12、按需要与施工队签定协议作为对合同的补充并存档 13、要求甲方提供书面的控制线交底、和安装的技术交底并存档. (二）材料进场 1、工程物资进场报验表 2、附材料构配件进场检验记录、产品合格证、检测报告等 3、内部资料 4、材料进场的票据、进场时间、数量、经手人记录存档 5、材料的产品合格证、检测报告等及时的追索并要求证明文件的有效（如出具的时间、时效、有否单位盖章） 6、工程安装报验 7、工程样板报验 8、如有要求可自制表格署明位置、报验内容、时间等 9、分项/分部工程施工报验表 10、按要求附隐蔽工程检查记录、检验批质量验收记录表等 11、交接检查记录
12、与上下道工序相关单位进行试验、检测 13、三性检测、拉拔试验、探伤、胶的相容性试验等。按要求选做、14由甲方选型、抽样。 （三）内部资料 1、施工进度计划 2、材料进场计划 3、人员调配计划 4、机具进场计划 5、试验检测计划 6、资料报验计划 7、施工日志（包含天气变化、施工内容进度、安全管理内容、重要事件的发生记） (四）工程经济、技术文件 工程洽商变更、收发文记录、报价单、认价单存档、图纸及图纸变更存档(五）工程竣工 1、竣工资料整理暂不细述 2、工程决算单与施工队的决算单 3、工程移交 4、工程总结
工程施工重点难点工序分析机电安装工程包括强弱电、给排水、通风采暖空调多个专业，各种管道支吊架安装难度大，采用常规做法受空间、现场情况限制，正式施工前应统一支吊架做法，管道密集处可采用综合管道支架，力求美观合理，如何综合定位管道安装标高是施工的一大难点；施工中各专业之间及各专业与建设单位、监理单位、土建施工单位的配合亦是需要特别注意之处；本工程的弱电系统以及雨水虹吸排水系统需要进行二次设计，也是工程的一个重点。 本工程在具体施工过程中，设备安装位置、管道安装标高、支架安装等等应考虑不妨碍日后设备的布置及安装，又方便日后的维修和保养。 本工程系统多，系统试验、系统调试量大，应制订详细的调试计划及调试方案。 2.2对策 2.2.1对于管道密集的设备间、各种管道交叉聚集点，各工种应共同提供管道数量及走向，拟定综合管道固定支架，编制统一施工方案，经总工程师批准后实施。 2.2.2项目施工的原则是小管让大管、有压管让无压管。安装时按照先上后下的原则进行。各工种施工严格按设计图纸及深化设计图纸的标高、位置施工安装。施工的原则性顺序为：
排水管道空调水与给水管道电缆桥架通风管道消防管道 2.2.3管道的整体布局涉及到建筑的整体感观效果，既要美观实用；又要考虑到今后的维修保养， 2.2.4暗敷或明装管道，一定要注意图纸标高、间距符合图纸要求，各工种间相互提醒，避免丢项落配现象。避免剔凿、返工，以致影响工程进度及质量。 2.2.5管材管件应符合质量要求，不得有气泡、裂纹、脱皮和严重的冷斑及凹陷。管材管件应标有生产厂家名称、规格及执行标准号，检验部门测试报告和出厂合格证。 2.2.6对于本工程的弱电系统以及雨水虹吸排水系统二次设计，我们将派出专业技术人员根据原设计思想针对现场实际情况和 甲方要求作出合理的设计。雨水虹吸排水系统将结合本地区历年降雨量进行二次设计。本系统设计贯彻面向应用，注重实效，坚持实用、经济的原则，充分为业主考虑。 2.3施工配合 2.3.1各施工阶段的配合 1）结构施工阶段的配合 协调并要求结构专业配合预留的墙洞和楼板洞，要按照施工A 进度计划提前通知土建进行预留工作。并确保其安装位置正确。 B 需在建筑结构内预埋的套管、防水套管以及预埋钢板等，要提前提供给土建作预埋。 C 各种设备的混凝土基座的坐标、尺寸要尽早提供该土建，以
土建施工流程 不同的施工图，施工工艺及标准将有所不同，此流程分析仅供参考，讨论学习。 1. 垫层 熟悉施工图→看规划红线→复核水准点→塔吊基础施工(设集水沟)→原始地貌标高测量（定位测量）→保护定位桩→塔吊(报装)安装→放开挖线→技术交底→机械挖土（土方开挖）→放线（工程放线--基槽）→人工挖土平土→测量桩头标高并做好标记→破桩头→大小应变检测→地槽验收（验槽记录）→放线（工程放线--垫层）→木工支模（模板安装-垫层）→垫层砼（混凝土原材料配合比+混凝土施工-垫层）→拆模（模板拆除+现浇尺寸偏差-垫层）→清理 2. 基础 基础柱定位放线（工程放线—基础柱）→技术交底→木工支模（模板安装--承台及梁+基础柱）→承台钢筋绑扎（钢筋加工--承台及梁+基础柱）→承台钢筋电焊定位（钢筋安装--承台及梁础）→柱筋定位（钢筋安装--基础柱）→水电预埋→基础砼（混凝土原材料配合比+混凝土施工--承台及梁+基础柱）→拆模（模板拆除+现浇尺寸偏差--承台及梁+基础柱）→基础砌体（砖砌体）→清理→基础验收→土方回填（土方回填） 3. 外架搭设 技术交底→外架硬化→排水沟→集水沟→外架搭设→硬质封闭→挂安全网→外架验收 4. 主体 主体柱定位放线（工程放线—各层柱）→技术交底→柱筋绑扎（钢筋加工+钢筋安装—各层柱）→抄水平(1米关系线)→水电预埋→木工支模（模板安装—各层柱+楼梯、梁板）→板筋绑扎（钢筋加工+钢筋安装—各层楼梯、梁板）→水电预埋→检查(垂直、几何尺寸、节点)→砼浇注（混凝土原材料配合比+混凝土施工--各层柱+楼梯、梁板）→养护→拆模（模板安装+现浇尺寸偏差—各层柱+楼梯、梁板）→砌体（各层砌体）→清理→弹建筑1米线→砼强度检测（检测报告）→房屋沉降观测（沉降观测）→人货梯基础→人货梯(报装)安装
给水系统施工工艺流程图 排水系统施工工艺流程图 施工准备 材料检查 管道放线 支架预制 安装前检查 施工准备 管道安装 水压试验 冲洗消毒排污 洁具安装 调试交验 管网通水 熟悉图纸资料 排污管安装 排粪管安装 透气管安装 外排灌系统管道放线、安装 排灌系统试水、回填土施工 施工准备 管线放线 灌水试验 洁具安装 竣工验收 支架安装 通水试验
配合土建专业预埋防雷和接地系统安装 插接式母线槽安装 电管敷设、箱盒安装桥架安装 电管敷设、箱盒安装桥架安装 插接式母线槽安装 电管敷设、箱盒安装桥架安装 插接式母线槽安装 插接式母线槽安装 插接式母线槽安装 插接式母线槽安装 插接式母线槽安装
测量放线 桩基工程 场地平整 土方调配 基坑支护 基础垫层 降水 桩基动载测试 基础工程 基础验收 地下防水 桩基静载测试 桩基验收 回填土 施工准备 土方工程
土建主体工程主要工艺流程（混凝土结构）： 脚手架搭设 施工准备 模板安装工程 钢筋安装工程 混凝土工程 模板拆除工程 填充墙工程 管线预埋及预留 管线预埋 门窗框安装 主体验收
施工准备 基层处理 找规矩、基准线 外墙找平层 屋面找平层 内墙找平层 屋面保温 外墙保温 内墙抹灰 屋面防水层 内墙饰面层 外墙饰面层 器具安装 门窗扇安装 油漆玻璃 楼地面工程 外脚手架拆除 分部工程验收 室外工程
施工准备 路基 挖填土地基处理 路基压实 垫层 砂砾垫层碎石垫层 基层 粉煤灰三渣水泥或沥青稳定石 二灰土 面层人行道侧平石人行道面层 水泥混凝土面层沥青混凝土面层 验收
施工主要工序 *******地方税务局的智能系统子项目。办税大厅叫号系统；大屏显示系统；监控系统；报警系统。系统繁多而且比较复杂，技术先进，施工周期较长，作业空间大。使用设备和材料品种多，但是都属弱电范畴，在施工程序上大体有相似之处。即，（1）配合土建施工进行部分的管道预埋，交接盒、底盒、安装支架的预埋；明敷管道的架设，桥架、线槽的架设。（2）布线缆。（3）设备安装。（4）设备的调试。其中各系统前两个程序在一起说明。（3）、（4）两个阶段根据各系统的不同而分开说明。 （一）施工工艺流程 （二）主要施工技术方法 1、线管、线槽安装 （1）工艺流程图 （2）安装技术方法 1)线管敷设 a. 线管敷设于顶板、墙壁或支架上，施工时应与土建或装修专业紧密配合。 b. 配管应排列整齐，固定点间距应均匀，管卡间距离为1m。 c. 对于多根管或较粗的管可采用支吊架安装，安装时，先找准两端的标准点，拉线固 定中间的支吊架。 d. 配管的管与管、管与盒（箱）的连接采用丝扣连接，连接处须用螺丝套管索头连接， 并在接头两端设置跨接线，严禁采用焊接跨接，应使用专用的跨接线卡固定，跨接线芯不小 于2.5mm。配管在通过建筑物伸缩缝和沉降缝应做补偿措施。 e.金属线管应可靠接地 2、线槽敷设：
a. 线槽应敷设在干燥和不易受机械损伤的场所。 b. 线槽的连接应连续无间断，每节线槽的固定点不少于两个；在转角、分支处和端部均应有固定点，并应紧贴墙面固定。 c. 线槽接口应平直、严密，槽盖应齐全、平整、无翘角。 d. 固定或连接线槽的螺钉或其它紧固件，紧固后其端部应与线槽内表面光滑相接。 e. 线槽的出线口应位置正确、光滑、无毛刺。 f. 线槽敷设应平直整齐；水平或垂直容许偏差为其长度的2%，且全 g. 长允许偏差为20mm;并列安装时，槽盖应便于开启。 h. 金属线槽应可靠接地或接零,但不应作为设备的接地导体 3、穿管和配线 （1）工艺流程图 （2）安装技术方法 1）电缆穿管 信号、控制电缆共管敷设。 管内穿线在建筑物抹灰、粉刷及地面工程结束后进行。穿线前，应将管内清除干净。 电缆在管内不应有接头和扭结, 接头应设在接线盒(箱) 内。 管内线包括绝缘层在内总截面积不应大于管子内空截面积40%。 导线穿入管时，关口处应装设护线保护套保护导线，穿完后将管口密封。 2）线槽配线 电源线采用BTTZ 型防火电缆。电源线沿金属线槽外敷设，用线卡固定。 信号控制电缆共管或槽敷设，与电源线分开敷设，避免对信号的干扰。 线槽采用防火型金属线槽，金属线槽应经防腐处理。 线槽需设于风管及水管设备上面。 线槽应平整、无扭曲变形，内壁应光滑、无毛刺。 线槽内导线的敷设应符合下列规定： a. 导线的规格和数量应符合设计要求；当设计无规定时，包括绝缘层在内总截面积不应大于线槽截面积的60% b. 金属线槽应可靠接地或接零,但不应作为设备的接地导体。 4、摄像机的安装 （1）工艺流程图
目录 基础工程 (3) 模板工程 (6) 钢筋工程 (9) 混凝土工程 (12) 砌体工程 (16) 抹灰工程 (18) 楼地面水泥砂浆 (21) 饰件工程 (24) 水泥砂浆刚性防水层施工工艺 (27)
基础工程 一）施工工艺流程：定位放线→复核（包括轴线，方向）→ 桩机就位→ 打桩→测桩→ 基槽开挖→锯桩→ 浇筑砼垫层→轴线引设→承台模板及梁底板安装→钢筋制安→承台模板及基础梁侧板安装→基础模板、钢筋验收→浇筑基础砼→ 养护→基础砖砌筑→回填土 二）技术要求及验收标准： 1. 天然基础基槽（坑）机械开挖应设置标高控制点，预留20㎝～40㎝土体用人工清槽，以免扰动基底土体，且基槽（坑）底必须平整坚实，开挖后应及时浇筑砼垫层。 2. 基坑开挖前须对边坡稳定（无支护基坑）、支护型式（有支护基坑）、降水措施、挖土方案、运土路线、土方堆放位置等编制好施工方案，经审查批准后方可开工。 3. 天然基础承台必须满足刚性角的要求，否则必须与设计联系进行处理。 深基坑或基础地质情况及周边环境较为复杂的必须严格按照专项施工方案的要求进行施工支护和开挖，承台埋置较深可能对附近已有建筑物及市政设施造成影响的要在施工期间落实相应的监控措施及应急救援措施。 4. 桩与承台的连接：桩顶嵌入承台的长度对于桩直径不小于800mm的不宜小于100mm，对于250 对桩位偏位大于规要求或地基土质与勘探资料不符时应及时与相关部门联系处理。 6. 打（压）桩后的桩位允许偏差必须符合下表要求，斜桩倾斜度的偏差不得大于倾斜角正切位的15%（倾斜角系桩的纵向中心线与铅垂线间夹角） 预制桩（钢桩）桩位允许偏差（mm） 7. 基础垫层浇筑前必须保证土体表面平整，无浮土、泥浆、积水，必须用木枋对垫层位置进行定位方可浇筑，垫层厚度必须达到图纸设计要求。 8. 基础模板安装应该通线验收，截面部尺寸不许超过±10㎜，侧板高度应符合设计图纸要求，不宜高低不平。 9. 基础钢筋验收要按施工图核查纵向受力钢筋的品种、直径、数量、位置、间距以及钢筋的搭接长度和锚固长度等容，重点复核柱预留插筋的位置、品种、直径和数量。
