绘制结构平面图要点
在画结构平面图时，绘图原则一般是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。剖到的结构构件断面应涂黑；凡与梁板整体连接的钢筋混凝土构件如飘窗、水沟、空调隔板、屋面女儿墙等，必须在结构图中表示；对平面中开洞部分，要用阴影方法表示。
在绘制结构平面图时要注意以下事项：
◇结构平面图的方向与建筑图的平面方向一致；
◇柱网、轴线号与建筑图一致；
◇墙厚度、柱子尺寸与轴线关系标注清楚（柱子与轴线关系可单独放在一张图或基础施工图中），并与建筑图一致；
◇钢筋混凝土墙、柱与下层平面图一致（墙、柱变截面要示意清楚）
◇梁的编号标注齐全、准确，梁的截面尺寸、宽度，标明与轴线的关系，居中或偏心与柱齐可不标注，统一说明；
◇柱子、纵横小剖面按规定涂黑；
◇伸缩缝、沉降缝、防震缝后浇带的位置、尺寸要交代清楚；
◇楼板标高有变化处要有小剖面表示标高变化情况，所注标高要与建筑标高和楼面做法相符，板的轮廓范围要与建筑图一致；
◇所有预留洞、预埋件都要标注清楚、准确，凡需在施
工过程中通过工种配合施工预留、预埋的，在附注中或总说明中交代清楚；
◇楼梯间编号要与建筑图一致；
特殊的板应标出板厚。当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号；

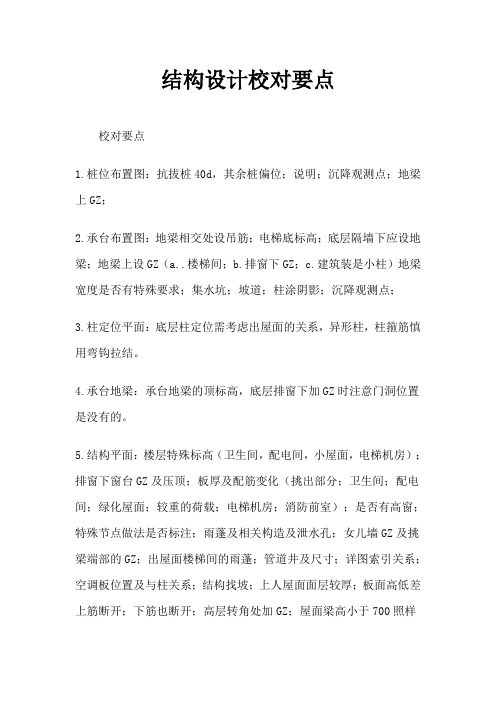

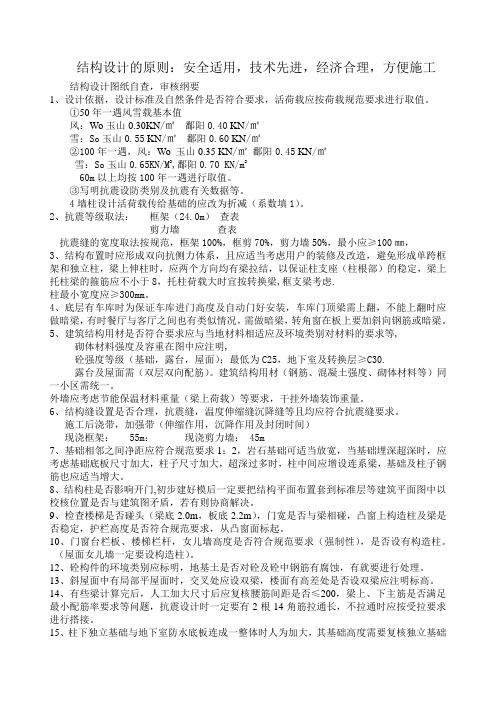

结构平面图校对原则
按照图面——模板——说明一项项检查，查完一项打钩。1、图面校对
◇是否有异常文字（不能显示或乱码）和标注，大小不统一，标注与实际长度不符或非整数；
◇是否有多余文字，尺寸线和多余轴线；
◇轴线，梁线等线型是否正确，线宽是否合适；
◇文字是否重叠或者被覆盖；
◇出图比例是否异常，所注比例是否正确；
2、轴线及结构布置
◇根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；
◇有没有未定位的轴线，有没有多余轴号；
◇圆弧轴线有没有注明半径，圆心有没有定位；
◇结构轮廓与建筑是否一致；
◇结构平面各部分的标高是否注明，是否与建筑相应位
置符合，注意建筑覆土范围、各层卫生间、室外露台、小屋面、电梯机房、屋顶花园、台阶、电梯底坑、水池、厨房等局部标高可能变化的地方；
◇板厚及配筋变化（挑板、卫生间、设备机房、配电间、绿化屋面、较重的荷载、电梯机房、消防前室等）；
◇结构变标高位置及反梁是否为实线，有没有实线与虚线相交的地方；
◇邻接区域的梁，板连接关系与分缝是否正确；
◇建筑、设备在板上开的洞有没有遗漏；
3、墙、柱位
◇下层墙柱有没有用虚线表示，是否画了不该升上的墙柱，是否画了梁上柱；
◇柱子到本层楼面标高结束时是否取消涂黑，涂黑代表柱子继续升上；
◇墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用；
◇建筑、设备在混凝土墙上开的洞有没有漏；
◇注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求；
4、梁
◇根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理；
◇房屋周围梁是否等高，注意其与建筑周圈墙的关系，是否需要挑板来搭建筑周围墙；建筑外圈梁高应满足建筑立面要求；
◇逐条检查梁的定位、编号、尺寸和跨数；
◇检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾，梁高宽是否异常，梁尺寸是否过大而影响建筑开门窗或楼梯间等；
◇检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁；若有管道穿梁，应预埋套管，并应满足构造要求；
◇对于住宅而言，一般情况下，客厅上方、房间内上方不应有梁，卫生间坐厕正下方不应有梁；客厅、主要房间墙上方不露梁，相邻房间无法避免的，应露在次要房间；按重要性次序分为：客厅、走廊、主卧、书房、次卧、厨卫间、储物间等；对于住宅，内部梁高由计算确定，但不能影响门窗洞口高度；
5、楼电梯
◇有没有注上编号；
◇电梯底坑标高有无遗漏，机房部位是否封板，机房顶部是否加吊筋；
◇楼梯柱是否已表示，是否定位（楼梯柱如果未在详图定位需要在平面图中定位）；
6、开洞与井沟
◇风井、水电井、烟道是否遗漏；
◇洞的定位、大小与洞边加强处理；
◇集水井、沟、天面排水沟是否遗漏，定位与大小是否与建筑一致；
◇飘窗、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座），在平面图上的投影是否正确，定位、尺寸是否完整；
◇大样详图在平面图上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应。
7、大样引出号
◇注意剖切方向和索引图号，索引位置是否正确，相应大样是否存在；
8、后浇带
◇后浇带间距是否过大，是否定位，是否穿过重要结构及受力较大部位；
◇地下室平面与侧墙后浇带定位是否一致；
9、模板图说明
◇楼层基本标高是否明确，混凝土强度等级和抗渗等级；
◇除图中注明板厚外，其他板厚是否统一说明；
结构平面图常出现的问题
模板平面图出现的问题：
◇楼板面标高与建筑标高和地面做法不一致。局部升高或降低楼板的标高、范围（如厕所、过梁、阳台等）与建筑图不一致；
◇阳台、雨篷和其他挑板的板厚不够，挠度有问题，钢筋在支座内的锚固不够或构造不当，倾覆不够或构造不当，对模板支撑能拆除的时间没有提出要求。
◇附注中对板厚、剪力墙水平钢筋等是否统一说明；
楼梯需要注意的问题
绘制楼梯结构施工图需要注意以下几点：
◇构件编号表达清晰准确，构件一般在剖面上有完整的表达；
◇要注意建筑的净高，选择合适的楼梯形式（折板、平板等板式及梁式），这个需要时常注意（容易造成人难以通过），有时候由于建筑考虑因素不全，净高不能满足，则需要建筑修改楼梯。
◇梯段平面详图上下的箭头及文字要标注准确；
◇TZ要求注出标高范围；
◇折板是一块整板，整体分析计算绘图，板式楼梯有A、B、C、D四种形式。
◇文字说明要注明混凝土等级及分布筋等；
楼梯校对原则
楼梯校对原则如下：
◇楼梯的平面尺寸轴线号等与建筑楼梯图是否一致，与结构平面图是否一致；
◇楼梯平、剖面不应留非结构构件，剖面与剖视位置是否对应；
◇剖面图各部分标高、尺寸是否齐全、准确；梯板厚度、休息板厚度与计算书是否一致；
◇梯板、梯梁有没有墙、柱等支承（查平面、墙柱定位图）；
◇配筋与计算书是否一致，构造是否合理；
◇注意休息平台标高与楼层标高的关系，楼层处是否为楼板钢筋的延伸；
◇楼梯平台梁下净高是否满足最小尺寸要求，有没有碰头现象；
◇分布筋截面、数量；
◇附注中对混凝土强度等级、钢筋等级是否有交代或已在总说明中说明；
