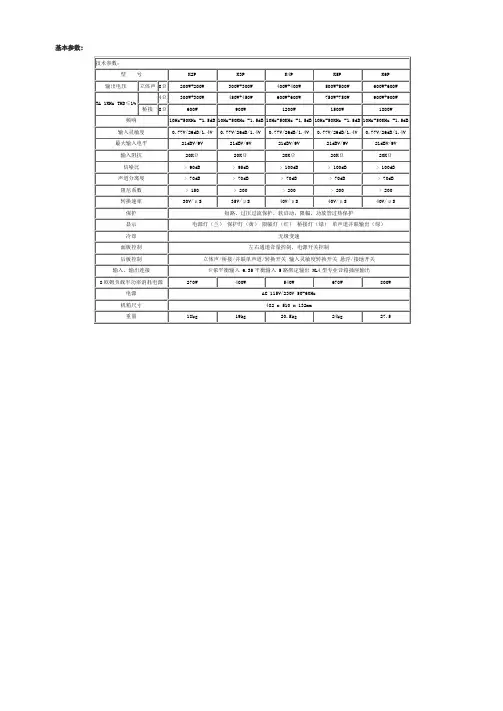

基本参数
3用户定义的风扇模式控制
深入DSP处理
HiQnet乐队经理&系统架构师

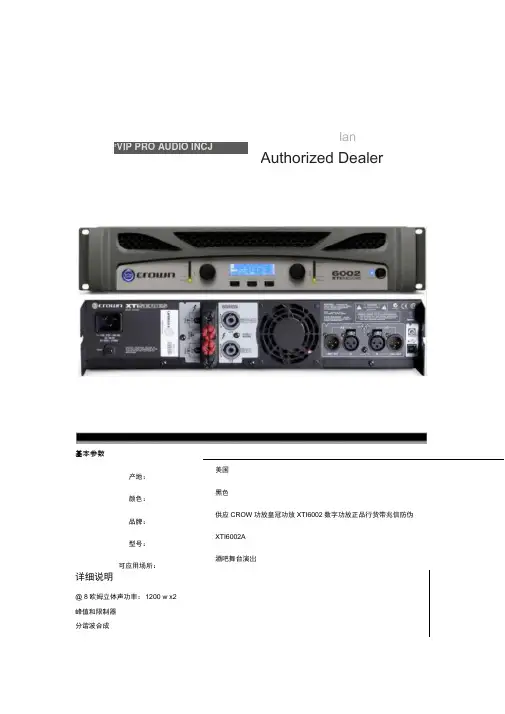

参数:
输出功率3000w @ 2欧姆立体声(每通道)
2100 w @ 4欧姆立体声(每通道)
1200 w @ 8欧姆立体声(每通道)
6000 w @ 4欧姆桥接mono
4200 w @ 8欧姆桥接mono
阻尼系数20hz 1 khz> 500
输入灵敏度1.4vrms
输入阻抗20k欧姆(平衡)
10 kOhms(不平衡)
获得32.9db @ 1 khz,8欧姆额定输出
频率响应(1瓦特,20 hz - 20 khz)+ 0分贝,1 db
信噪比xti1002/2002/4002:100分贝(加权)
XTi6002:103分贝(加权)
总谐波失真(拉力)< 0.5%
连接输入连接器:XLR、每一条通道
链接/出连接器:循环通过信号从输入连接器为连接另一个放大器、每一条通道。输出连接器:Tw
一个简单功放设计制作与电路图分析|电路图 - dickmoore的日志 - 网易博客 默认分类 2009-11-09 19:01 阅读32 评论0 字号：大中小 一个简单功放设计制作与电路图分析|电路图 电子资料 2009-11-06 11:15 功放电路图 一个简单功放设计制作与电路图分析 我的电脑音响坏了快一年了，每次看电影都用耳机,每次用的耳朵都痛,很不爽.因此就想亲手做一个小功放用用,前几天又去了趟电子市场发现有LM386，很便宜，所以干脆用386做了一个单声道的功放先用着,有时间把另外一个声道也加上.在这里把功放设计到调试基本完成的过程写写,纪念这个过程. 1.设计 我们是听听就算的门外汉,对20~20K的音域也不是完全敏感.所以幅频特性不用考虑太多,但是自己要用得爽声音一定要大,因此LM386一般的输出功率肯定是不够拉(好像极限功率也就1W左右,具体还是看芯片资料吧),所以就浪费些多加个LM386做成BTL电路,提高一倍再说.设计出来的电路就是这个样子,原理很简单,就不说了 2.调试 a. 两个104的电容本来是用来隔直的,不过好像电脑主板和声卡上出来的音频都不带直流成份,而且用104时输入电平 比较高的时候声音有失真,(估计是低频过滤在输入电平高的时候人听起来比较明显).于是去掉两个104的电容. b. 在这个时候上电(我用的是12V),接上我的MP3一听,嗯!还不错,可是就是杂声比较厉害,调了调R1的大小,当R1被 调到最大的时候杂声没有了,最小的时候也没有了(这不是废话么,最小的时候输入都没有了 .把连接到功放的音频线拔了也没杂音了,原因可能有两个音频线上有电容在输入电阻R1比较小的时候,和LM386自激产生杂音,一放大就不得了了.于是决定R1就直接调到50K,音量就让MP3调去吧. c. 好像一切都没有问题了,拿到电脑上吧,刚接上去,嗯声音停大,不错!!刚以为要完事,电脑里一首歌就放完了,本来该是安静的却听见喇叭里噼噼啪啪,这个噪声奇了怪了,开始还是以为是R1的问题,索性就把R1去掉(反正LM386也不希罕从前级得到能量),噪音仍然存在,怀疑是主板上的高频噪声,于是在输入端并上一个102的电容---不起作用.这个电容也不敢并大了,大了要影响高频特性.又怀疑是功率大了C1吃不消,于是又在电源上并了一个100uF的电容,还是不行....... d. 就在这个时候用手一抓我的功放输入端的焊点,好了!没杂音了,仔细一想,原来是这样:我从电脑接出来的线是一个声
音频功率放大器设计 一、设计任务 设计一个实用的音频功率放大器。在输入正弦波幅度≤5mV，负载电阻等于8Ω的 条件下，音频功率放大器满足如下要求： 1、最大输出不失真功率P OM≥8W。 2、功率放大器的频带宽度BW≥50Hz~15KHz。 3、在最大输出功率下非线性失真系数≤3%。 4、输入阻抗R i≥100kΩ。 5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高 音10kHz处有±12dB的调节范围。 二、设计方案分析 根据设计课题的要求，该音频功率放大器可由图所示框图实现。 下面主要介绍各部 分电路的特点及要求。 图1 音频功率放大器组成框图 1、前置放大器 音频功率放大器的作用是将声音源输入的信号进行放大，然后输
出驱动扬声器。声音源 的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低
这里是事先声明: （1）我是第一次装机子而且是甲类机---别人会问：第一次就装甲，你厉害啊----不是甲我有必要装么？我以前用的国产乙类,甲乙类厂机。 （2）买了四块KSA50---烧毁了一块，另外一块电源接反烧了俩二极管以及电源输入线路上的铜箔，重新弄好，正式上机是后来的两块，板子是惠州老刘的KSA50 （3）我的目的是听音乐，不是焊机为娱乐滴人----我不折腾，可能的话一块线路调到我要的声音，如果可能的话。 （4）老鸟可以无视我的经验，以下的只对菜鸟起作用，因为我连电路图差不多都看不懂，我是个吃现成的人---老鸟可以鄙视下 （5）发帖的目的是为了别人少走弯路，以下经验所诉只针对KSA50，以前开过贴不全面问题没有表述清楚，这次汇总下，终于挂上双声道了----这说明声音接近自己调试目的了，这点很重要。目的是个人准备给滤波电容最后拍定，测试声场定位，高中音 表现很理想了已经。（个人意见） 以下是正文： （1）选择之前很困惑，到底什么线路好？论坛上放水得多，冒充大侠的不少，真理只在少部分人手里---我相信这句话，但是群总的眼睛是雪亮的—我也相信这句话。既然 卖了那么多，买了那么多，存在即是道理，所以我选择了KSA50（也是因为群里的 朋友在推荐），想装PASS但是很多人对低音有微词，所以暂不考虑， （2）备料----KSA50整个淘宝就那么几款板子，直刻原厂的还是算了吧，我自问没那水平，我要的是KSA50基本框架，有些卖家适当的改进未必不见得是坏事，适合国情。 滤波电容的选择因为之前只对ELNA有所耳闻所以找了几个库存全新的JVC定制品 （这是第一次买料），机箱找遍淘宝只能是这个小甲箱（散热面积最大），那些个动 辄几十斤散热的大侠你还是别忽悠了，除非你想让你的散热片工作在50度以下！经过推算，淘宝上卖的最多的大甲箱A1000A998之类的绝对可以对付50W甲类！但 是由于是多块拼接所以紫铜均热板是必需的！！越大越好！（当然这样搞成本很高） 以之前对于音响系统的了解，双单声道无疑是最好的，干扰最低，而且这样搞散热 也很大---事实证明我的选择是对的！变压器是定制的，基本不叫—开机一瞬间微哼，后面听不到了，初级和次级大电流线径很重要，国内的牛和外国的还是有差距，因 为做的是甲类，线径不到大电流输出不能保证，我定制的是800W36V四线线径不 过1.5mm而已，勉强达标。IR桥上面散热片是用硅胶粘的牢靠的很（记住是硅胶不是硅脂）另外又买了一小盒含银硅脂，桥装在底板或者上盖板散热效率确实比 散热片强些，当然大型的散热片除外，桥的发热比散热片低，要是劣质产品那就超 标了。第二次备料----日化滤波18000uf四只，飞利浦23000uf四只，尼康BP-S 无极一堆，思碧等等小容量电容一堆，还有负反馈各种各样（我就不说了，个人听 音取向不同选择不同）。整流桥我都是买的IR，整个淘宝适合IR的整流桥电路板就一家，我后来发现很多朋友选择的螺栓型无电路板滤波和整流其实是很方便的，用电源板局限性很大。。。线材的选择---这里有必要说下，淘宝里铜镀银特氟龙基本都是很硬的那种，多股线芯很粗铜质有待考证，而且不符合线径一定线芯越多越 好的原则。老刘的和另外两家都一样，说实话我很不喜欢，因为我的是引线连接， 硬线非常不好用，后来别家买了软的特氟龙（有点水，不是说线水，线很好铜的纯 度高很软，这个外皮是透明的不燃但是60W烙铁温度高了外皮会化的很软但是还没融掉）最终测试用的是这种，对于外接线的大管要像我这样给上标记，我用的是热 缩管，避免线接错的悲剧发生。喇叭走线是4mm的怪兽，这线也不能焊，物理直连。 开关是红波的19mm开孔自复位开关，因为有软启动，没有软启动的选择机箱自带
功放上的英文解释 GAIN：输入信号增益控制 HIGH：高音电平控制 MID-HIGH：中高音电平控 LOW：低音电平控制 PAN：相位控制 MON.SEND：分路监听信号控制 EFX.SEND：分路效果信号控制 LIMIT（LED）：信号限幅指示灯 LEFT.：左路信号电平控制 RIGHT：右路信号电平控制 MONITOR：监听系统 MON.OUT：监听输出 MASTER：总路电平控制 EFX.MASTER：效果输出电平控制 EFX.PAN：效果相位控制 EFX.RET：效果返回电平控制 EFX.MON：效果送监听系统电平控制 DISPLAY：电平指示器 ECHO：混响 HIGH I IN：高阻输入 LOW I IN：低阻输入 OUT/IN：输出/输入转换插孔 AUX.IN：辅助输入 MASTER OUT：总路输出 EFX.OUT：效果输出 EFX.RETURN：效果返回输入 LAMP：专用照明灯电源 POWER：总电源开关 BALANCE OUTPUT：平衡输出 FUSE：保险丝 PEL：预监听（试听）按键 EFF：效果电平控制 MAIN：主要的 LEVEL：声道平衡控制 HEAD PHONE：耳机插孔 PHANTOM POWER：幻像电源开关 SIGNAL PROCESSOR：信号处理器 EQUALIZER：均衡器 SUM：总输出编组开关 LOW CUT：低频切除开关 HIGH CUT：高频切除开关

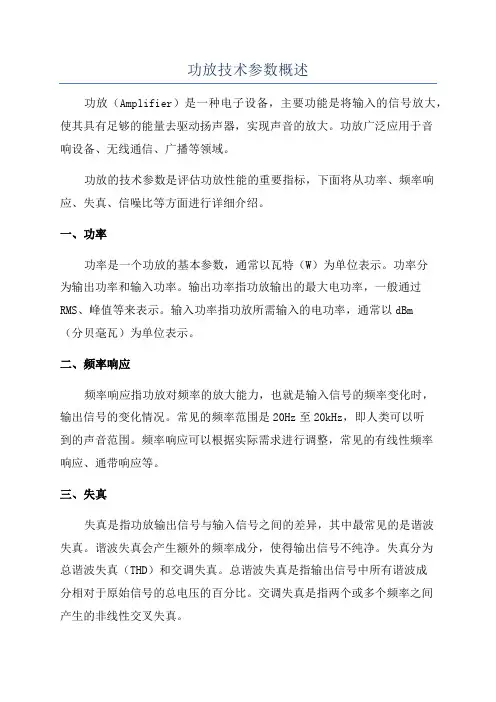

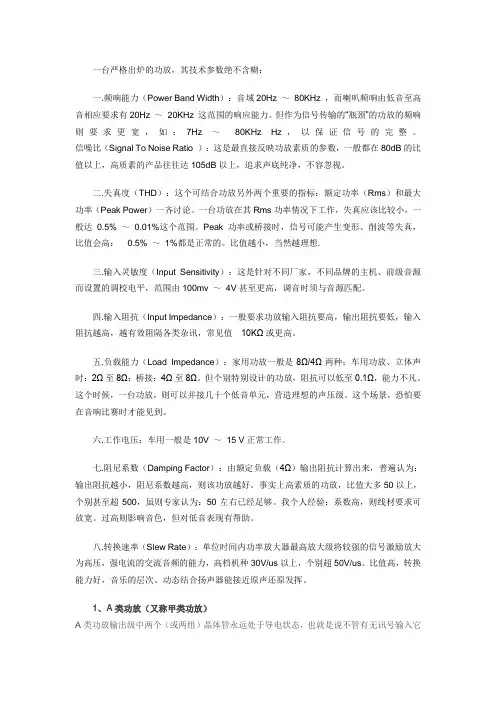

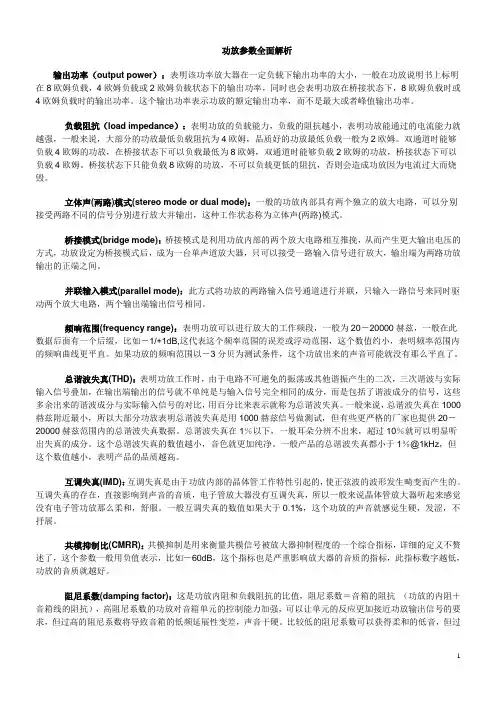

PHONO INPUT：唱机输入 STEREO OUT：立体声输出 ACTIVITY：动态指示器 CUE：选听开关 MONO OUT：单声道输出 PROGRAM BALANCE：主输出声像控制 MONITOR BALANCE：监听输出声像控制 EQ IN（OUT）：均衡器接入/退出按键 FT SW：脚踏开关 REV.CONTOUR：混响轮廓调节 PAD：定值衰减，衰减器 **** 音响中英文名词解释二（功放类） 输出功率（output power）：表明该功率放大器在一定负载下输出功率的大小，一般在功放说明书上标明在8欧姆负载，4欧姆负载或2欧姆负载状态下的输出功率，同时也会表明功放在桥接状态下，8欧姆负载时或4欧姆负载时的输出功率。这个输出功率表示功放的额定输出功率，而不是最大或者峰值输出功率。负载阻抗（load impedance）：表明功放的负载能力，负载的阻抗越小，表明功放能通过的电流能力就越强，一般来说，大部分的功放最低负载阻抗为4欧姆，品质好的功放最低负载一般为2欧姆。双通道时能够负载4欧姆的功放，在桥接状态下可以负载最低为8欧姆，双通道时能够负载2欧姆的功放，桥接状态下可以负载4欧姆。桥接状态下只能负载8欧姆的功放，不可以负载更低的阻抗，否则会造成功放因为电流过大而烧毁。 立体声(两路)模式(stereo mode or dual mode)：一般的功放内部具有两个独立的放大电路，可以分别接受两路不同的信号分别进行放大并输出，这种工作状态称为立体声(两路)模式 桥接模式(bridge mode)：桥接模式是利用功放内部的两个放大电路相互推挽，从而产生更大输出电压的方式，功放设定为桥接模式后，成为一台单声道放大器，只可以接受一路输入信号进行放大，输出端为两路功放输出的正端之间。 并联输入模式(parallel mode)：此方式将功放的两路输入信号通道进行并联，只输入一路信号来同时驱动两个放大电路，两个输出端输出信号相同。 频响范围(frequency range)：表明功放可以进行放大的工作频段，一般为20－20000赫兹，一般在此数据后面有一个后缀，比如－1/+1dB,这代表这个频率范围的误差或浮动范围，这个数值约小，表明频率范围内的频响曲线更平直。如果功放的频响范围以－3分贝为测试条件，这个功放出来的声音可能就没有那么平直了。 总谐波失真(THD)：表明功放工作时，由于电路不可避免的振荡或其他谐振产生的二次，三次谐波与实际输入信号叠加，在输出端输出的信号就不单纯是与输入信号完全相同的成分，而是包括了谐波成分的信号，这些多余出来的谐波成分与实际输入信号的对比，用百分比来表示就称为总谐波失真。一般来说，总谐波失
BTL电路 OCL和OTL电路负载上获得的最大电压分别是UCC和UCC/2，而它们的电源电压则分别是±UCC和UCC／2。虽然它们的效率都不低，但电源的利用率却不高。其原因是在输入正弦信号的每半个周期中，电路只有一个晶体管和一半的电源在工作，若用两组对称和互补电路组成BTL电路，则输出功率可增大好几倍。BTL电路如图3－17所示。此电路的工作情况如下。 静态时由于四个三极管对称，UA＝UB＝UCC／2，因此uo＝0。当输入正弦信号ui为正半周时，在两路反相输入信号ui、－ui的作用下，VT1和VT4同时导通，RL上获得正半周信号；ui为负半周时，VT2和VT3同时导通，RL上获得负半周信号。理想情况下，设管子的UCES＝0，则uo的峰值为UCC，输出的最大功率为 是OTL电路的4倍。 实现两路输入信号反相可以有多种方案，例如可利用差动放大电路的两个输出端获得，也可以利用单管放大电路从集电极和发射极获得两个极性相反的信号，或者从两个运放的同相和返乡输入端输入信号，或者从一个运放的输出端反馈回来的信号衰减后再输入另一个同相输入端。 BTL电路综合了OTL和OCL接法的优点，汲取了OCL无输出电容的优点，避免了电容对信号频率特性的影响，BTL电路可以使用单电源也可以使用双电源。这些改进的措施使它逐渐成为当代功放电路的主流，并为功率放大电路的集成化创造了条件。 目前常用的功放电路有OCL、OTL和BTL电路，它们是当代功放电路的主流，且为功率放大电路的集成化奠定了基础。 BTL功放实例：
1 (a)两个集成功放5G37组成BTL电路。 (b)Ui倒相电路利用3DG6晶体管的集电极和发射极相位相反来实现的。 (c)该电路输出功率3W。要注意电路的散热条件。 (d)在调节时要使静态时扬声器无直流电流。可通过分别调节R6和R10使两电路输出均为6V。若电路增益不够大可改变反馈电阻R8和R12。 2 这个耳聋助听器由TDA2822双功放集成电路加上少量外围元件组成，它与市场上的普及机相比具有输出功率大、电压范围宽等特点，工作电压为1.8—15V，适合中、轻度耳聋患者使用。
文献综述 电子信息工程 高效率音频功率放大器设计文献综述 一、前言 为了节约电路的成本，提高放大器的效率，采用普通的电子元器件设计高 效率音频功率放大器的方法，使用基本的运算放大器，构成PWM路，形成D 类功率放大器，实现了高效率，低失真的设计要求。为了提高电路的抗干扰性能，在设计中使用了电压跟随器，差动放大器，有源带通滤波器等。使设计获 得了良好的效果。 二、主题 在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的 不同，令对相同电气指标的音响设备得出不同的评价。所以，就高保真度功放 而言，应该达到电气指标与实际听音指标的平衡与统一。 音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。 （一）早期的晶体管功放 半导体技术的进步使晶体管放大器向前迈进了一大步。自从有了晶体管，人们就开始用它制造功率放大器。 早期的放大器几乎全用锗管来制作，但由于锗管工艺上的一些原因，使得放大器中所用的晶体管，尤其是功放管性能指标不易做得很高，例如，共发射极截止频率fh的典型值为4kHz，大电流管的耐压值一般在30V一40V左右。这样，放大器的频率响应也就很狭窄，其3dB截止频率通常在10kHz左右，大大影响了音乐中高频信号的重现。再加上功放管的耐压、电流和功耗三个指标相互制约，制作较大功率的OTL或OCL放大器不易寻到三个指标都满足要求的管子，所以不得不采用变压器耦合输出。变压器的相移又使电路中加深度负反馈变得很困难，谐波失真得不到充分的抑制，因此这一时期的晶体管放大器音质是很差的。“还
说明书 一、面板布置： 1、本功放由功放、播放器、电平指示器、扬声器四个模块组成。其中功放有放大音频信 号的功能，可把播放器音频、外接音频、话筒音频信号放大，通过调节旋钮可改变信号的大 小。播放器有读取内存卡里的音频文件并转化成音频信号（另有收音机功能）的功能。电平 指示模块是通过计算音频信号，获取音频里音调的高低信号，再通过led灯显示出来，具有 装饰的功能。扬声器是把音频信号转化成声音信号的作用。 2、正前方： 电平指示 13 14 ⑥⑦⑧⑨⑩ 11 12 ①②③④⑤ 左声道右声道①电源指示灯、②音频输入、③音量旋钮、④话筒音量旋钮、⑤话筒输 入、⑥播放器电源开关、⑦上一曲/音量-、⑧播放/暂停、⑨下一曲/音量+、⑩播放模式、11 数据线插孔、12 usb插孔、13播放器显示屏、14 sd卡插孔（注：11、12、14插孔都是输入 插孔，不能输出） 3、正后方： 变压器变压器线散热器遥控器电源线 耳机插孔 扬声器插头 注意：1、使用前检查电源线和变压器线是否完好，外层绝缘皮是否有破损， 若有破损则需要用电胶布粘住，防止皮肤接触而触电。 2、通电时最好不要触碰变压器和变压线。 3、使用时禁止触碰散热器、变压器，防止因温度过高而烫伤。 4、当使用耳机听音频时，只需把耳机插入耳机插孔，但要注意，在 使用耳机之前要控制好音量，防止音量过大而损坏耳机。一般操 作是先把音量调为最小，插入耳机后再慢慢增大。 二、使用步骤： 1、打开电源： 在打开电源前先把音乐音量，话筒音量④调为最小，并确定自带播放器开关⑥处于关闭 状态。然后把电源线接电，则电源指示灯会亮①。 2、接音频： 音频有两种，一种是外接音频输入②，另外一种是自带播放器输入，其优先级是外接音 频输入高于自带播放器音频输入。 （1）外接音频输入需用一根3.5mm音频线与外界播放器连接，另外一端必须接到功 放的外接“音频输入”②插孔，注意播放器的音量③应适当,否则将会烧坏功 放芯片和损坏喇叭。 （2）自带播放器输入：首先把优盘或sd卡插入相应位置11、12、13，然后把播放器 开关打开⑥，启动自带播放器。利用红外线遥控或播放器上的按钮进行操作。 3、调节音量： 找到音量旋钮（处正前方左端第一个旋钮③），顺时针方向旋转即为音量增大。 4、话筒的使用： 话筒选用3.5mm插头的驻极体话筒，一般连电脑话筒都可以使用，不可使用其他话筒。 话筒插头必须插到“话筒输入”⑤，注意区分“音频输入”②插孔。话筒音量也是瞬时针
双声道音频功放的设计 1引言 音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。回顾一下功率放大器的发展历程。1906年美国人德福雷斯特发明了真空三极管，开创了人类电声技术 的先河。1927年贝尔实验室发明了负反馈技术后，使音响技术的发 展进入了一个崭新的时代，比较有代表性的如"威廉逊"放大器，较成功地运用了负反馈技术，使放大器的失真度大大降低，至50年代电 子管放大器的发展达到了一个高潮时期，各种电子管放大器层出不穷。音响技术的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。 音频放大器的目的是在产生声音的输出元件上重建输入的音频 信号，信号音量和功率级都要理想——如实、有效且失真低。音频范围为约20Hz～ 20kHz，因此放大器在此范围内必须有良好的频率响 应(驱动频带受限的扬声器时要小一些，如低音喇叭或（高音喇叭)。根据应用的不同，功率大小差异很大，从耳机的毫瓦级到TV或PC音频的数瓦，再到“迷你”家庭立体声和汽车音响的几十瓦，直到功率更大的家用和商用音响系统的数百瓦以上，大到能满足整个电影院或礼堂的声音要求。音频放大器的一种简单模拟实现方案是采用线性模式的晶体管，得到与输入电压成比例的输出电压。正向电压增益通常
很高(至少40dB)。如果反馈环包含正向增益，则整个环增益也很高。因为高环路增益能改善性能，即能抑制由正向路径的非线性引起的失真，而且通过提高电源抑制能力(PSR)来降低电源噪音，所以经常采用反馈。 高频功率放大器用于发射级的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经将其辐射到空间，保证在一定区域内的接收级可以接收到满意的信号电平，并且不干扰相邻信道的通信。 高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或；宽带高频功率放大器的输出电路则是或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。在课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于
A-100 多功能立体声音频功率放大器 操作使用说明书
欢迎选购中大音响的 A-100高保真音频放大器。经过我们的精心设计，本品能产生无与伦比的超值享受，同时还能高保真的再现您所喜爱的音乐。为了确保您能熟悉本品提供的功能，我们建议您在安装和使用前，请仔细阅读本说明书的内容。 产品介绍： 这个功放的大致架构就是专为了整合PC-HIFI而设计，近年来随着电脑和互联网的普及，丰富的网络资源，免费的网络音乐共享，让我们的生活越来越离不开电脑了，然而，普通的电脑硬件加上普通的有源电脑音响也就不能满足人们对高品质音乐的需求了。PC HIFI也就应运而生了。 何谓PC HIFI？实际上就是撇开电脑本身的集成声卡，利用数字信号传输音源到外置声卡或者
解码器作为高品质音源，再由专门的功放驱动音箱，这样声音效果相比普通电脑的有源音响就有了质的提升。中大音响的A-100就是在这样的大环境下立项的，这个项目的解码部分将采用最经典的数字芯片加上专门为之独特设计的外围及后续电路，把来自电脑USB的音源转换成高品质高保真音频模拟信号，传送给功率放大电路进行足功率放大后驱动音箱，还原高素质音乐。 功放电路将采用中大独自开发的经典电路，每声道一对大功率IRFP240/9240做为后级放大，这个管子非常好声，素有甜美、厚声之美誉，曾经被PASS先生在他的很多机型上应用，也被无数PASS迷所采用。本功放的设计最大功率80瓦，峰值功率达100瓦，驱动一般的书架音箱组建高素质的PC HIFI非常合适。 中大音响在设计上从来都是不惜成本的，就连一个旋钮都是特殊定做的铝合金喷砂旋钮，非常发烧高档，A-100高保真放大器采用中大音响自主设计并开模冲压的纯铝合金拉丝氧化机箱，非市面那些型材拼凑，底板厚度达到4mm，功率管直接安装在底板上进行散热，热稳定性非常高，这样的设计可以保证整机功放管始终工作在一个非常一致的温度范围上，为充分发挥管子的特性奠定了基础。变压器是功放的动力之源，他的好坏直接关系到声音的好坏，A-100搭载了国际知名音频变压器制造商伊戈尔特殊定制的环形音频专用牛，并不惜成本加装钢带屏蔽，杜绝丁点漏磁对信噪比的影响。 专用软件仿真设计和多次实际打板调试，完全对称的发烧级PCB布线，紧凑考究的器件摆位将各种串扰降低到最低，更是采用高精度五色环金属膜电阻确保各级工作点的稳定，高达13600uF 的大水塘电容确保大动态下仍然稳若泰山，严格配对安装的晶体管确保信号的丝毫不差，发烧级音频专用电容完美校声，全能保护电路采用GOODSKY音频专用继电器确保输出无瓶颈，具有过载、过压、过流、输出短路、直流输出等保护，特殊定做的音频专用12mm电位器耐用又好声，高质量镀银机内信号线做无损信号传输，无氧铜输出线和高级纯铜镀金输出端子确保功率信号畅通无阻，很显然高质量的元器件确保了线路性能的优良发挥，想不好声音都难！ A-100高保真放大器分为标准版和USB版，标准版和USB版所有配置完全一样，只是标准版不配置USB解码版，标准版适合已有外置高品质声卡、解码器或者使用CD机做音源的用户；USB版适合只有一台电脑的用户组建PC_HIFI系统。 A-100高保真功放整体声音表现平衡且富有一种贵气，非常全面的一种声音，中高频解析力高，低频干净有力，量感十足，久听不吵，非常适合近场监听，绝非那些炒作的天花乱坠的数字功放所能比拟。特别搭配以中大自主研发生产的音箱，更是如鱼得水，无论是听人声还是乐器，无论是听舒缓还是劲爆，无论是听古典还是流行，都能给你还原的淋漓尽致。 本说明书中使用的图片为示意图，旨为说明用途，可能和实物有差异，产品以实物为准。 序言及目录。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2-3 附件、使用前须知、注意事项、部件名称与功能。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4-5 扬声器的连接方法。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 音源的连接方法。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6 操作方法。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7 常见故障排除。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7 规格及技术参数。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7 保修卡。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8
电气与电子信息工程学院《电子线路设计与测试B》报告 设计题目：多级音频放大电路的设计与测试专业班级：电子信息工程技术2013（1）班学号： 201330230118 姓名： 指导教师： 设计时间： 2015/07/13～2015/07/17 设计地点：K2—306
电子线路设计与测试B成绩评定表 姓名学号 专业班级电子信息工程技术2013级（1）班 课程设计题目：多级音频放大电路的设计与测试 课程设计答辩或质疑记录： 1、对一个音频功率放大器的前置级有什么要求？ 答：要求：一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。 2、试画出利用TDA2030/2030A实现的OTL功率放大器电路？ 答： 3、何为D类功率放大器？D类功率放大器有什么特点？ 答：(1)D类功放也叫丁类功放，是指功放管处于开关工作状态的功率放大器。 (2)特点：效率高、功率大、失真小、体积小。 成绩评定依据： 实物制作（40％）： 课程设计考勤情况（10％）： 课程设计答辩情况（20％）： 完成设计任务及报告规范性（30％）： 最终评定成绩： 指导教师签字： 年月日
目录 《电子线路设计与测试B》课程设计任务书 (4) 一、课程设计题目：多级音频放大电路的设计与测试 (4) 二、课程设计内容 (4) 三、进度安排 (4) 四、基本要求 (5) 五、课程设计考核办法与成绩评定 (5) 六、课程设计参考资料 (5) 多级音频功率放大电路的设计与测试 (6) 一、设计任务 (6) 二、设计方案分析 (6) 1、前置放大器 (6) 2、音调控制电路 (7) 3、功率放大器 (11) 三、主要单元电路参考设计 (11) 1、前置放大器电路 (12) 2、音调控制器电路 (12) 3、功率放大器电路 (14) 四、软件的仿真与调试 (15) 五、原理图与PCB的制作 (16) 六、音频功率放大器的调试 (17) 七、心得体会 (18) 八、附录 (19) 1、元件清单 (19) 2、实物图 (19) 3、文献 (19)
基于LM386的简单功放系统设计 一、系统概述、设计思路 功率放大器的作用是给音响放大器的负载（扬声器）提供一定的输出概率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线性失真尽可能小，效率尽可能高。 LM386是美国的国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20，但在1脚和8脚之间增加一只外接电阻或电容，便可将电压增益调为任意值，直至200。输入端以地为参考，同时输出端被自动地偏置到电源电压的一半，工作电压范围宽，4~12V 或5~18V，在6V电源电压下，它的静态功耗仅为24mV，且外围元件少。 二、系统组成及工作原理 （1）外形与引脚功能 LM386是8引脚双排直插式塑料封装结构，其外形与引脚排列如图所示， 2脚为反向输入端，3脚为同向输入端，5脚为输出端，6脚与4脚分别为电源和地端，1脚和8脚为电压增益设定端；使用时，引脚7和地之间接旁路电容，通常为10uf。 （2）其内部电路如下 由图可知，该集成OTL型功放电路的常见类型，与通用型集成运放的特性相似，是一个三级放大电路：第一级为差分放大电路；第二级为共射放大电路；第三级
为准互补输出级功放电路。 第一级为差分放大电路，T1和T3、T2和T4分别构成复合管，作为差分放大电路的放大管；T5和T6组成镜像电流源作为T1和T2的有源负载；T3和T4信号从管的基极输入，从T2管的集电极输出，为双端输入单端输出差分电路。使用镜像电流源作为差分放大电路有源负载，可使单端输出电路的增益近似等于双端输出电容的增益。 第二级为共射放大电路，T7为放大管，恒流源作有源负载，以增大放大倍数。第三级中的T8和T9管复合成PNP型管，与NPN型管T10构成准互补输出级。二极管D1和D2为输出级提供合适的偏置电压，可以消除交越失真。 引脚2为反相输入端，引脚3为同相输入端。电路由单电源供电，故为OTL电路。输出端（引脚5）应外接输出电容后再接负载。 电阻R7从输出端连接到T2的发射极，形成反馈通路，并与R5和R6构成反馈网络，从而引入了深度电压串联负反馈，使整个电路具有稳定的电压增益。 当1脚和8脚之间开路时，电压增益为26db；若在1脚和8脚之间接阻容串联元件，则增益可达46DB，改变阻容值则增益可在26db-46db之间任意选取。电阻值越小增益越大。 （3）功能框图 LM386集成功放属于直接耦合的多级放大器结构，它是一个三级放大电路，如下图所示。 输入级由差分放大器组成，它可以克服直接耦合产生的零漂现象，使电路工作稳定。中间放大要求有较高的电压增益，因此由共射放大电路组成，它为输出级提供足够大的信号电压。输出级要驱动负载，所以要求输出电阻小，输出电压幅度高，输出功率大，因此采用互补对称功放电路。 （4）设计电路图
基于TDA2030的音频功放设计 院（系）名称信息工程学院 专业班级09 普本电信一班学号 学生姓名 指导教师
2012年5月25日 基于TDA2030的音频功放设计报告 1整体设计思路 音频功率放大器主要由前置级、音调级、功率放大级3部分组成。前置级要求输入阻抗高、输出阻抗小、频带宽、噪声小;音调级对输入信号主要起到提升、衰减作用；功率放大级是音频功率放大器的主要部分，它决定输出功率的大小，要求输出功率高，输出功率大的特点。 将功率集成块按一定方式组合，构成音频功率放大集成电路，其频响宽、噪声低、失真小。运用已有的集成电路，可以大大简化了电路的制作过程。 TDA2030是飞利浦公司生产的，实物图如图1 2.集成音频功率放大器TDA2030 TDA2030简介：TDA 2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。 TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动的减流或截止，使自己得到保护。 TDA2030集成电路的第三个特点是外围电路简单，使用方便。在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑料大功率管，这就给使用带来不少方便。
动手制作再造hood jlh 1969M小甲类功放教程方法制 作图纸科技小制作新满多 讲1969M之前，得讲一下JOHN LINSLEY HOOD 1969这个经典线路。。。 线路原形如下： John Linsley Hood 在1969年发表了这个电路，10W纯甲类功放，电路很简单，每声道由4只晶体管构成，虽然功率不大，但音色优美，吸引了不少DIY爱好者。。。 里不得不说一下老哥DIY过的1969。。。 小风扇起到一定的散热作用
A10的格局 搭焊在电路板上的零件 功放的输出电容，有7个并联在一起一个不太大的变压器 军工钽电容 输入插口 喇叭接线柱
John Linsley Hood 的1969 电路简洁，易于制作，音色也不错，因此衍生了许多个版本的1969。。。 1969M就是其中的一个。。 某高人根据1969设计的1969M（1969MOS）电路如下，因为末级改为场效应管，因此简称1969M，此版本可以工作在AB类，意味着不用那么大的工作电流，功率也比1969大。。。而原形的1969只能工作在纯甲类，效率低，只有10W 的输出，电流大，更需要体积不小的散热片。 为了做好1969M，于是把线路做了一次仿真，按照现有的条件，如电压，使用的管子进行测试，调整参数，使谐波失真达到最小。。 仿真软件是大名鼎鼎的Multisim！！！这是DIY烧友电脑上
必装软件，如果你没有，那就OUT了啊。。 Multim 10 启动画面 Multim 10 工作界面。。。看上去好像很专业。。不过玩几下基本上就能掌握。。。 新完成的1969M电源滤波用两只25V15000U的电容串联，没办法，单只的耐压不够啊。。。内部图 实际应用的电路图。。。 说明一下图中红色圈起来的部分
电子技术课程设计报告——高保真音频功率放大器 上海大学机自学院自动化系 自动化 姓名:吴青耘 学号:16121324 指导老师: 李智华 2018年6月29日
一、项目名称 高传真音频功率放大器 二、用途 家庭、音乐中心装置中作主放大器 三、主要技术指标 1. 正弦波不失真输出功率Po＞5W (f=1kHz,RL=8Ω) 2. 电源消耗功率P E＜10W ( Po＞5W ) 3. 输入信号幅度VS=200～400mV （f=1kHz，RL=8Ω， Po＞5W ) 4. 输入电阻Ri＞10kΩ( f=1kHz ) 5. 频率响应BW=50Hz～10kHz ( R L=8Ω，Po＞5W) 四、设计步骤 1．电路形式
电路特点分析： 较典型的OTL 电路，局部反馈稳定了工作点，总体串联电压负反馈控制了放大倍数并提高输入电阻和展宽频带，退耦滤波电容及校正电容是为防止寄生振荡而设。 功率放大器通常由功率输出级、推动级（中间放大级）和输入级三部分组成。 功率输出级由互补对称电路组成。推动级(中间放大级）一般都是共射极放大电路，具有一定的电压增益。输入级的目的是为了增大开环增益，以便引入深度负反馈，改进电路的各项指标。 2.设计计算： 设计计算工作由输出级开始，逐渐反推到推动级、输入级。 （1） 电源电压的确定 输出功率 W P 50> )(228588 .01 V V cc =??= （2） 输出级（功率级）的计算 W P P V Vcc V A RL V I M M C ce cc CM 12.0112 1 375.18/112/0======= 功率管需推动电流：mA I I CM M b 5.2750/375.1/3===β 耦合电容：uF R f C L L 200021 ) 5~3(6≈=π,现取2200uF/25V 稳定电阻R 12：过大则损失功率过大，过小温度稳定性不良，通常取0.5~1欧姆。
场效应管特性及单端甲类功放制作全过程 场效应管控制工作电流的原理与普通晶体管完全不一样，要比普通晶体管简单得多，场效应管只是单纯地利用外加的输入信号以改变半导体的电阻，实际上是改变工作电流流通的通道大小，而晶体管是利用加在发射结上的信号电压以改变流经发射结的结电流，还包括少数载流子渡越基区后进入集电区等极为复杂的作用过程。场效应管的独特而简单的作用原理赋予了场效应管许多优良的性能，它向使用者散发出诱人的光辉。 场效应管不仅兼有普通晶体管和电子管的优点，而且还具备两者所缺少的优点。场效应管具有双向对称性，即场效应管的源极和漏极是可以互换的（无阻尼），一般的晶体管是不容易做到这一点的，电子管是根本不可能达到这一点。所谓双向对称性，对普通晶体管来说，就是发射极和集电极互换，对电子管来说，就是将阴极和阳极互换。 一、场效应管的特性 场效应管与普通晶体管相比具有输入阻抗高、噪声系数小、热稳定性好、动态范围大等优点。它是一种压控器件，有与电子管相似的传输特性，因而在高保真音响设备和集成电路中得到了广泛的应用，其特点有以下一些。 高输入阻抗容易驱动，输入阻抗随频率的变化比较小。输入结电容小（反馈电容），输出端负载的变化对输入端影响小，驱动负载能力强，电源利用率高。 场效应管的噪声是非常低的，噪声系数可以做到1dB以下，现在大部分的场效应管的噪声系数为0.5dB左右，这是一般晶体管和电子管难以达到的。 场效应管具有更好的热稳定性和较大的动态范围。 场效应管的输出为输入的2次幂函数，失真度低于晶体管，比胆管略大一些。场效应管的失真多为偶次谐波失真，听感好，高中低频能量分配适当，声音有密度感，低频潜得较深，音场较稳，透明感适中，层次感、解析力和定位感均有较好表现，具有良好的声场空间描绘能力，对音乐细节有很好表现。 普通晶体管在工作时，由于输入端（发射结）加的是正向偏压，因此输入电阻是很低的，场效应管的输入端（栅极与源极之间）工作时可以施加负偏压即反向偏压，也可以加正向偏压，因此增加了电路设计的变通性和多样性。通常在加反向偏压时，它的输入电阻更高，高达100MΩ以上，场效应管的这一特性弥补了普通晶体管及电子管在某些方面应用的不足。 场效应管的防辐射能力比普通晶体管提高10倍左右。 转换速率快，高频特性好。 场效应管的电压与电流特性曲线与五极电子管输出特性曲线十分相似。 场效应管的品种较多，大体上可分为结型场效应管和绝缘栅场效应管两类，且都有N型沟道（电流通道）和P型沟道两种，每种又有增强型和耗尽型共四类。 绝缘栅场效应管又称金属（M）氧化物（O）半导体（S）场效应管，简称MOS管。按其内部结构又可分为一般MOS管和VMOS管两种，每种又有N型沟道和P型沟道两种、增强型和耗尽型四类。 VMOS场效应管，其全称为V型槽MOS场效应管，是在一般MOS场效应管的基础上发展起来的新型高效功率开关器件。它不仅继承了MOS场效应管输入阻抗高（大于100MΩ）、驱动电流小（0.1uA左右），还具有耐压高（最高1200V）、工作电流大（1.5～100A）、输出功率高（1～250W）、跨导线性好、开关速度快等优良特性。目前已在高速开关、电压放大（电压放大倍数可达数千倍）、射频功放、开关电源和逆变器等电路中得到了广泛应用。由于它兼有电子管和晶体管的优点，用它制作的高保真音频功放，音质温暖甜润而又不失力度，备受
简单音响电路的设计与实验 一．设计任务 1.音响放大器设计 1）输出小信号进行放大扩音。 2.主要指标要求： 1.最大输出功率 02 P W 2.负载R L=8Ω。 3.频率变化范围f=20HZ-20KHZ 二. 实验目的 1.掌握模拟电路系统设计的基本方法。 2.掌握功率放大器的特性和质量参数的测试方法。 3.通过实验加深互补对称功率放大电路的理解。 4.学习电压放大倍数及最大不失真输出电压幅度的测试方法 三、实验说明 1、音响系统的组成框图 2、音响系统简介 1）功率放大器 功率放大器可采用分立元器件组成，也可以使用集成功率放大器，前者常用于大功率或要求较高的音响系统中，后者常用于小功率或要求不太高的音响系统中，使用集成功率放大器应注意：在任何情况下，集成功率放大器都不能工作在超过极限参数或绝对额定值所规定的工作条件下。 2）前置放大器 前置放大器属于小信号低噪声放大器。可采用分离元件电路，也可采用低
噪声运算放大器。采用分离元件电路时，为了减少噪声，一般静态工作点选取较低。 四、实验仪器 1、实验箱（TPE-A2） 2、.示波器（V212） 3、函数信号发生器（DF1642A ） 4、双通道交流毫伏表（AS2294D ） 5、台式数字万用表（VC8045） 6、扬声器 五、实验原理 1）前置放大器的设计 前置放大器实际就是对一个小信号进行放大的作用。因为功率放大器对输入信号有一定的要求，太弱的功率放大器“不理睬”，所以功率放大器之前需要增加一至数级的放大器。将小信号逐步放大到功率放大器需要的信号幅度。而反相比例放大电路使用比较方便，所以本实验采用了反相比例放大电路。如下图 1 R R U U A f i O uf - == 2）功率放大器的设计 功率放大器任务是将音频放大到足够推动扬声器，不同于前置放大器，功率放大器不仅对信号进行放大，而且放大了电流信号，以满足外接负载的功率要求。功率放大器还应具有频率特性平坦、高信噪比和优良的动态特性等功能。经过对比 采用互补对称功率放大电如上图
