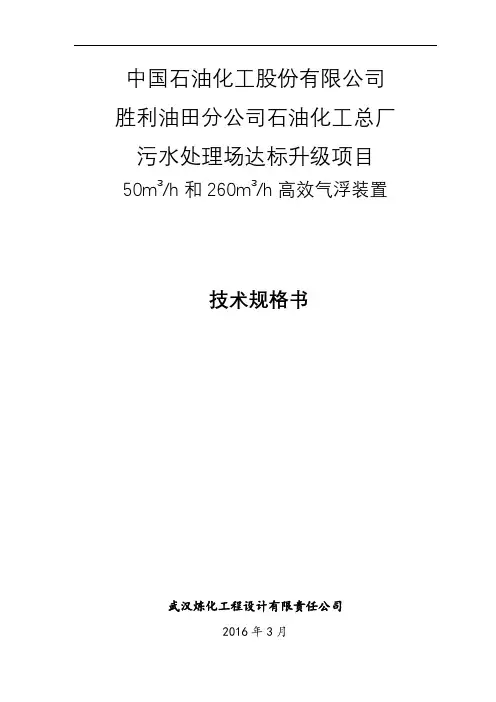

中国石油化工股份有限公司胜利油田分公司石油化工总厂污水处理场达标升级项目50m3/h和260m3/h高效气浮装置

技术规格书

武汉炼化工程设计有限责任公司

2016年3月

目录

1、总则............................................................... - 3 -

2、适用规范及标准要求.................................................. - 4 -

3、高效气浮装置技术规格................................................ - 5 -

3.3 标准、规范..................................................... - 6 -

3.4 技术条件及要求................................................. - 6 -

4、供货清单............................................................ - 6 - 4.1 50m3/h高效气浮装置供货清单....................................... - 7 -

4.2 260m3/h高效气浮装置供货清单...................................... - 9 -

5、工作分界面及要求................................................... - 13 -

6、技术资料和交付进度................................................. - 13 -

6.1一般要求...................................................... - 13 -

6.2技术资料交付进度.............................................. - 14 -

6.3工程进度与项目交付............................................ - 14 -

7、质量保证与验收..................................................... - 15 -

7.1质量保证...................................................... - 15 -

7.2货物验收...................................................... - 15 -

7.3质量验收...................................................... - 16 -

8、现场技术服务和技术联络............................................. - 17 -

8.1 技术培训...................................................... - 17 -

8.2 现场技术服务和联络............................................ - 17 -

9、包装、运输和储存................................................... - 18 -

9.1 包装要求...................................................... - 18 -

9.2 包装责任...................................................... - 18 -

10、未尽事宜.......................................................... - 18 -

1、总则

本技术文件适用于中石化股份公司胜利油田分公司石化总厂污水处理升级达标项目260m3/h高效气浮装置和50m3/h撬装高效气浮装置,它提出了污水处理装置的工艺设计、设备供货、工作范围、供货范围、性能保证、质量保证、技术服务、现场服务、售后服务,以及设计、制造、检验、运输、验收方面的基本要求和相关规范标准。

表1 含油污水、含盐污水、含碱污水混合水指标表

供货商对本文件的严格遵守并不意味着可以解除其对合同设备的正确设计、选材、制造等满足规定的工艺技术要求的责任。供货商将根据其经验进行合理的设计、选材、制造并提供一整套能符合规定要求的设备和材料。

为了该项目后期长期稳定运行,充分考虑现有工况及未来需求,供货商所提供货物需满足以下几点要求:

(1)所提供货物充分满足设计进水石油类≧400mg/L,设计进水悬浮物≧400mg/L,设计出水石油类≦10mg/L,设计出水悬浮物≦10mg/L指标。

(2)为保证设备效果,供货商所提供货物溶气效率根据国家标准测定方法(HJ/T 261-2006或Q/320205XBBJ01-2013)需达到95%及以上。提供检测视频录像或国家质量监督部门出具的有效检测结果报告。

(3)供货商所提供设备的水力负荷满足 q>25m3/m2/h,须提供国家质量监督部门出具的有效检测结果报告。

(4)供货商所提供260m3/h高效气浮装置和50m3/h高效气浮装置,其中260m3/h高效气浮装置为在现有基础进行改造,50m3/h高效气浮装置。

供货商从废水处理装置安全、经济、稳定运行的角度来统筹设计、选型、制造、供应,并提供长期的售后服务和技术支持。

供货商应选用高性能、低成本的设计方案及高质量的设备,所采用的工艺必须是技术先进,并经过实践证明是成熟可行的。所设计的系统布置合理、运行稳定可靠、操作方便、易于维护。

供货商提供的设备具有技术先进、设备可靠、工艺完善和生产成熟等特点。

(1) 供货商已通过IS09001以上质量认证。

(2) 供货商需具备生产安装同类设备资格

(3)供货商具有丰富的实践经验和设备安装组织指导、系统调试和工艺试车能力。

表2 高效气浮装置进水、出水水质指标

2、适用规范及标准要求

供货商在设计及供货中,严格按照以下及以下未列入的国家和行业的标准规范进行设计、制造和检验。对于进口设备,采用国际标准,经买方确认也可采用所在国标准,当采用国际标准,提供转换资料。这些标准和规范必须采用最新版本。

《石油化工企业设计防火设计规范》GB50160

《室外给水设计规范》GB50013

《室外排水设计规范》(2014年版) GB50014

《机械设备安装工程施工及验收通用规范》GB50231

《工业产品使用说明书总则》GB/T9969

《工业企业设计卫生标准》GBZ 1

《化工设备、管道外防腐设计规定》HG/T 20679

《化工机器安装工程施工及验收规范(通用规定)》HG20203

《水处理设备技术条件》JB/T2932

《水处理设备制造技术》JB/T2923

《泵的振动测量与评价方法》JB/T 8097

《石油化工设备和管道涂料防腐蚀技术规范》SH/T3022

3、高效气浮装置技术规格

3.1工艺技术说明

高效气浮装置采用微纳米气泡发生、次表面捕集、层流原理等核心技术,高效分离污水中的悬浮物。

利用清水或部分处理后的回流水,经微纳米气泡,气泡直径10~20μm,发生器将空气吸入混合,形成溶气水,在气浮池内减压释放。溶入水中的空气以微纳米气泡形式析出,具有很高的表面积和吸附能力,对不同浓度污水的悬浮物均可较好的去除,处理后部分清水(回流比20-30%),经气浮循环工作泵,加压进入溶气罐中与空气进行混合,空气溶解到水中,这时的溶气效率达到95%以上。溶解在水中的空气从水中释放出来,形成粒径微纳米级的微气泡,微气泡同污水中的悬浮物结合,使悬浮物在污水中的比重变小,直至浮上水体表面,形成大量浮渣,再由气浮池上安装的链式刮沫机,把浮渣清除,达到处理效果。

3.2主要特点

1.与系统DCS控制联锁,实现了机电仪一体控制。

2.空气压缩机的停止或开启均由溶气罐的液位计控制。最高液位开机,最低液位关机,由溶气罐液位、空压机、DCS形成闭合控制系统。

3.溶气工作泵、溶气罐的液位、 DCS形成一闭合回路控制系统,参与气浮单元控制。

4.部分回流溶气气浮,回流比20-30%;

3.3 标准、规范

卖方所供设备及部件的设计、制造、检验、试验和验收符合现行使用有关的下列规范和标准的要求:

《压缩机、风机、泵安装工程施工及验收规范》(GB50275)

《低压配电设计规范》(GB50054)

《通用用电设备配电设计规范》(GB50055)

《电力工程电缆设计规范》(GB50217)

《化工部法兰标准》(HG20592-HG20635)

《钢制焊接常压容器技术条件》(JB2880)《水处理设备技术条件》(JB/T2932)《工业用水处理设备质量验收》(DL543)

如果买方有其它标准取代上述标准,需呈交委托方,经认可后方能采用。买方所提供的材料及外购设备应符合所应用的标准。

3.4 技术条件及要求

3.4.1 50m3/h高效气浮装置

1.设备数量:1套,撬装装置

2.处理能力:50m3/h

3.水质要求

设计进水:石油类:400mg/L,悬浮物:400mg/L

设计出水:石油类:10mg/L,悬浮物:10mg/L

4.微气泡直径10~20μm

5.溶气效95%以上。

6.药剂投加

混凝剂:聚合氯化铁或PAC

助凝剂:PAM

7.设计参数

溶气系统压力:0.5~0.6MPa

溶气水回流比:20%~30%

3.4.2 260m3/h高效气浮装置

1.设备数量:1套,撬装装置

2.处理能力:260m3/h

3.水质要求

设计进水:石油类:400mg/L;悬浮物:400mg/L

设计出水:石油类:10mg/L;悬浮物:10mg/L

4.微气泡直径10~20μm

5.溶气效95%以上。

6.药剂投加

混凝剂:聚合氯化铁或PAC

助凝剂:PAM

7.设计参数

溶气系统压力:0.5~0.6MPa

溶气水回流比:20%~30%

4、供货清单

4.1 50m3/h高效气浮装置供货清单

本系统为撬装设备,由混凝、絮凝反应装置,释放区、气浮池体、层流组件、溶气系统、刮渣机、空压机、回流水泵、液位控制系统、电控柜、走道扶梯等组成,由厂家成套供应。

表3 50m3/h高效气浮装置供货清单表

4.2 260m3/h高效气浮装置供货清单

表4 260m3/h高效气浮装置供货清单表

定版。

4.3 高效气浮装置描述

(1)溶气装置

高效气浮装置中的溶气系统组件,需运用快速微纳米气泡溶气装置。

本装置涉及一种快速微气泡溶气装置,包括呈横卧的溶气罐体,溶气罐体的横截面为圆形,在溶气罐体的一端连接有进水管,在溶气罐体的另一端连接有出水管,在出水管一端的溶气罐体上连接有进气管,在进气管的壁体上开设有进气孔;在溶气罐体的内壁沿着其长度方向固定有若干组呈间隔设置第一溶气机构,在相邻两组第一溶气机构之间的溶气罐体的内壁固定有一组第二溶气机构,在最尾端位置的第一溶气机构尾部的溶气罐体的内壁沿着其长度方向固定有若干组呈间隔设置的第三溶气机构;在溶气罐体的轴线方向上,第一溶气杆与第二溶气杆

呈错位设置,且第二溶气杆与第三溶气杆呈错位设置。本装置需要做到节能,溶气效率超过常规压力溶气系统,系统的可靠性需超过常规溶气系统。

本项目所使用的溶气系统,溶气系统中射流器的尾部的引流管中,使用第一溶气杆、第二溶气杆以及第三溶气杆,并保证在溶气罐体的轴线方向上,第一溶气杆与第二溶气杆呈错位设置,且第二溶气杆与第三溶气杆呈错位设置。使用该机构,有助于压缩空气更充分溶解于水中,极大地提高了溶气效率。溶气效率需达到95%。

(2)气泡过滤室装置

高效气浮需具备气泡层污水处理系统的气泡过滤室装置。

气泡层污水处理系统的气泡过滤室装置在气泡过滤室室体的底板上部固定有开有空洞的第一隔板,在气泡过滤室室体的底板上方的第一隔板上固定有均匀收水板,在均匀收水板上均匀开设有收水孔;且在从左向右的方向上,单位面积的均匀收水板上所开的收水孔的总面积呈逐渐缩小设置,在均匀收水板的右端部固定有第二隔板,第二隔板与第一隔板之间形成气泡过滤区,该气泡过滤区为长方体形空腔,且气泡过滤区的长边长边长度与宽边长度之比为1~1.3:1;可以使得气泡层分布在气泡过滤区间内部所有空间,气泡过滤区内的气泡层深度达到

1500~2000mm,由浓密的微小气泡群拦截和吸附污水中的悬浮物。

高效气浮需在分离区的清水收集系统中使用气泡过滤技术,使得气泡层分布在气泡过滤区间内部所有空间,充分利用气浮内部所有空间,提高了气浮的处理效率,可有效提高气浮的负荷。

(3)整流沉淀气浮的水处理装置

高效气浮的整体方案需运用整流沉淀气浮水处理装置。

目的是克服现有污水处理工艺和设备中的不足,将气浮分离法和沉淀分离法(同向流斜板沉淀)有效结合缩短工艺流程、将密度与水相近且悬浮物沉降性能较差的悬浮物质,和密度大于水且悬浮物沉降性能较好的悬浮物质同时除掉,无二次污染,易于操作的整流沉淀气浮水处理装置。整流沉淀气浮水处理装置,其特征是由池体、链板式刮渣机构、同向流斜板组件、水位控制板、微气泡发生器、回流水泵和溶气释放器组成。池体和微气泡发生器通过管道连接在一起;池体二侧分别设置有污水进口和清水出口;反向链板式刮渣机构固定在池体顶部,水位

控制板安装在池体一侧的顶部,同向流斜板组件安装在固定于池体中部的支撑架上,溶气释放器安装在靠近污水进口处的池体下部。

5、工作分界面及要求

(1)设计范围:供货方负责系统内所有设备、仪表、管线的工艺设计及平面布置,系统内部布局、所需建构筑物设计资料等,均由厂家提供,设计方负责系统内设备基础、设备安装、相关建构筑物的设计(含照明、静电接地和采暖通风)等。

(2)供货及工作范围:供货方负责系统内所有工艺设备、仪表设备、工艺阀门的供货,指导安装,负责试车、性能测试、调试等工作,并提供技术支持、技术服务和培训等。

(3)电气及自控:系统内仪表信号、用电设备接电均由供货方提供相关接线口,由设计方负责接线设计,供货方负责配合在新建DCS系统内组态。电气(电气柜、现场操作柱、就地控制箱等)及自控系统等相关所有设备又业主统一采购。50m3/h撬装高效气浮装置由供货方自带PLC控制系统,与买方DCS系统进行通讯。

(4)所有管道与供货方供货部分连接口均采用法兰连接,由供货方提供配对法兰垫片及紧固件等配件,机泵等设备均需带配套安装底座,便于安装和管理。

(5)所有电机均采用高效节能电机,用电设备防护等级为IP55,防爆等级为ExdⅡBT4。(防护防爆等级不得低于该要求)

6、技术资料和交付进度

6.1一般要求

1、提供的资料应使用国家法定单位制即国际单位制,语言为中文,进口部件的外文图纸及文件应由卖方翻译成中文。

2、资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整,满足工程要求。

3、资料以竣工资料方式整体提交,在项目验收交付28天内提交。

4、资料除了以书面形式提供外,还提供一份同样内容的电子版资料,图纸部分以AUTOCAD2004版方式提供,文字部分以office2003版方式提供。

5、卖方要及时提供与合同设备设计制造有关的资料。

6.2技术资料交付进度

备注:若以上资料纸质版份数不够,由供货方无偿提供。

6.3工程进度与项目交付

工程进度安排

7、质量保证与验收

7.1质量保证

供货方保证协议项下所供货物是全新的、未使用过的,符合和达到该产品各项性能指标的技术参数。在质量保证期内,供货方应对由于设计、工艺或材料的缺陷而发生的任何不足或故障负责。

货物的质量保证期为从货物通过验收(以设备安装调试后经过连续72小时正常试运行为验收标准)后12个月或设备到业主指定地点18个月,以先到时间为准。

由于机组配套外购设备质保期为1年,由于业主原因不按期提货或者未安装调试造成外购设备超出质保期,供货方则不承担该设备质保义务。

质保期内供货方收到业主设备异常通知后应在48小时内到达现场。

如果由于业主未按照供货方所提供的技术资料、图纸、说明书进行安装、操作或维护,及非供货方技术人员的原因造成协议货物损坏,责任由业主承担,供货方有义务尽快配合业主维修,所有费用均由业主承担。

在质保期过后,供货方负责设备终身有偿优质维护。

7.2货物验收

需方与供货方应在货到需方指定地点后7日内,进行交货验收。需方确定验收日期,并提前3 日通知供货方。如果供货方接到需方通知后未按照通知确定的时间参加验收,视为已同意需方单方进行验收并接受验收结果。如果需方逾期未进行验收,视为已同意供货方单方进行验收并接受验收结果。

交货验收应依据本协议约定的相关质量要求和标准,如发货通知书等等,对货物的包装、数量及外观质量进行开箱检验。检验后需方与供货方在《交货检验报告》上签字确认。

交货现场检验时,如发现协议货物由于供货方原因有任何损坏、缺陷、短少或不符合协议规定的质量标准和规范,供货方应尽快自费进行修理、更换或补齐短缺部件。如果发现货物由于需方原因有任何损坏、缺陷或短少,供货方在接到需方通知后,应尽快修理、更换或补齐相应的部件,全部费用由需方承担。

交货检验过程中如产生争议,需方与供货方应采取有效措施保护现场,并通过协商解决,任何一方均可提请国家质量监督检验机构进行商检,该商检结果为最终检验结果,对双方均有约束力。

7.3质量验收

1)质量验收试验的目的为了检验系统处理能力、排气指标、合同设备的所有性能是否符合本技术协议的要求。

2)质量验收试验的地点为买方现场。

3)质量验收及考核时间共为7天,即从调试完毕且合格后算起,在7天内本系统各项性能指标达到性能保证值方可认为验收合格,并交付买方作为正常使用。在上述调试和验收期内,操作人员由买方提供,由卖方负责进行运行培训和指导操作。

4)由卖方供应的所有合同设备/部件(包括与外购),在生产过程中都必须进行严格的检验试验,在随机文件中提供合格证和质量证明文件。

5)如卖方将货物/设备送达买方现场后,卖方应与买方一起根据运单和装箱单对货物的包装、外观及件数进行清点检验。

6)现场检验时,如发现设备由于卖方原因(包括运输)有任何损坏、缺陷、短少或不符合合同中规定的质量标准和规范时,应由卖方免费更换。

7)废水处理装置工程通过竣工验收,且工艺调试经过性能考核合格后,可申请办理项目交工报验,买卖双方共同签订项目工程移交文件,进行项目工程交付,至此由卖方供货、施工及调试的工程已按合同要求全部完成,工程移交买方管理。

8、现场技术服务和技术联络

8.1 技术培训

卖方应负责培训买方的技术和操作人员。

卖方负责培训课程的安排,并由买方确认。卖方应选择有经验和能力的培训员。培训和培训教材使用中文。

卖方应确保买方受训人员能够对废水处理装置进行操作,使买方技术人员掌握设备的技术、运行、检验、修理和维护等知识。

8.2 现场技术服务和联络

卖方现场技术服务人员的目的是保证所提供的合同设备安全、正常投运。卖方提供的包括服务人天数的现场服务表应能满足工程需要。

卖方技术人员代表卖方提供技术服务并且完成合同规定由卖方来完成的与安装、机械试验、试运行(包括功能测试和性能保证测试)、生产过程和维护等相关的任务和职责,还包括设备催交、货物的开箱检验、设备质量问题的处理。

卖方技术人员应对技术文件、图纸、工艺流程表、操作手册、设备性能、分析方法和相关的注意事项等进行详细解释,回答买方人员提出的技术问题并且解决合同范围内的技术问题。

如有重大问题需要双方立即研究协商时,任何一方均可建议召开会议,另一方应同意参加。

卖方必须对一切与本合同有关的供货、设备及技术接口、技术服务等问题负全部责任。

卖方派到现场服务的技术人员应是有实践经验、可胜任此项工作的人员。买方有权提出更换不符合要求的卖方现场服务人员,卖方应根据现场需要,重新选派买方认可的服务人员。

由于卖方技术服务人员对安装、调试、试运行的技术指导的疏忽和错误而造成的买方损失应由卖方负责承担。

9、包装、运输和储存

9.1 包装要求

(1)设备材料的包装符合多次运输及装卸的要求。确保在下列条件下对经受运输和存放的良好包装质量负责。

在运输途中,包装箱(或其它包装形式)能经受各种方式的多次装卸。

在使用现场的气候条件下,有的货物能在较长的一段时间内露天存放。

设备、材料将按其需要及特点进行适当包装。

包装与开箱之间的时间最多为1个月。

(2)设备、材料及其附件的开口处,将用堵头、盲板或其它有效方式临时密封。(3)所有的包装材料及装卸用的特殊工具、夹具等由卖方提供,并不归还(除事先申明必须退回者例外,如集装箱)。

(4)买方保留向卖方建议的权利,以保证对某些特殊设备包装的可靠性。

9.2 包装责任

(1)对设备材料都将进行合适的坚固的包装,以便在多次装卸和各种运输途中不发生超出设计极限的将力。卖方将详细说明必要的存放条件,以保证设备、材料的质量。

(2)如果设备、材料的损坏或遗失是由于包装不适当和保护措施较差而在装卸或运输途中发生,则卖方将自费对设备材料进行修理、更换或补供。

如果是由运输部门的责任造成设备、材料的损坏或遗失,将由卖方向其委托运输部门追究责任并处理。

(3)设备及配套外购件由卖方现场人员收货。

10、未尽事宜

双方就技术协议中协商解决。
