一、塑料断路器

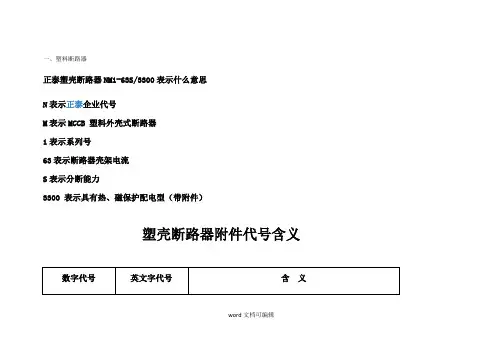

正泰塑壳断路器NM1-63S/3300表示什么意思
N表示正泰企业代号
M表示MCCB 塑料外壳式断路器
1表示系列号
63表示断路器壳架电流
S表示分断能力
3300 表示具有热、磁保护配电型（带附件）
塑壳断路器附件代号含义
word文档可编辑
word文档可编辑
word文档可编辑
4300 四极
4200 四极
P 电操机构
Z 手操机构
塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。
然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
word文档可编辑
2.断路器的常用基本相关符号其合义及相互之间的关系
Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
Ir2——断路器的短延时整定电流A ，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl左右可调。
Ir3——断路器的瞬时整定电流A，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl 两种，电动机保护型为12Ir1，在电子可调式中，为4～16Irl左右可调。
Ir4——断路器的单相接地整定电流A，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为0.2～0.6Irl左右可调。
Ire——断路器的漏电动作电流A，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为0.03/0.1/0.3/0.5A几种。
Ir0——断路器预报警动作电流A，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为0.5～lIr1左右可调。
Ir2——短延时脱扣器的脱扣时间整定值s，可调时间为0.05～0.45s。
3.MCCB 的额定分断能力Icu、Ics
根据IEC947—2《低压开关设备和控制设备，低压断路器》GBl4048.2规范，低压断路器的分断能力有两个标准，一个是极限短路分断能力Icu它所表示的意思是断路器按试验循环分断此电流后，不考核继续承载电流的能力，也就是不再能继续使用了。另一个是运行短路分断能力Ics，它所表示的意思是断路器分断此电流后，需继续承载额定电流。也就是排除故障后能继续在线路中使用。这二个数值均是周期分量的有效值。在生产厂商和设计资料中一般Ics用Icu的％数表示。按断路器的制造规范有Ics=25％、50％、75％、100％Icu四档标准比值，并化整到最接近的整数。这二个分断能力数据是我们在选用MCCB、校验分断能力时必不可少的。在断路器的制造商样本中，一般提供的是Icu按照设计规范要求，低压断路器的开断电流Ifd 应大于负荷侧短路电流最大值Id。这就产生一个问题，到底是选用Icu，还是Ics作为Ifd。笔者认为，当该断路器用于较重要的
word文档可编辑
配电线路或设备，排除短路故障后，要求迅速恢复供电的，应当按Ics数值来考虑。如果是一般的配电回路，即可按Icu数值来考核。对于动作时间小于0.02s的MCCB也按Icu 数值来考核即可。实际上，在有关设计手册上介绍，对于此时的低压断路器的分断能力检验要求是，断路器的分断能力冲击电流有效值，或峰值电流应大于短路开始第一周期内的全电流有效值或峰值。
4.短时耐受电流Icw
在具有三段保护特性的MCCB中，还有一个电气参数就是额定短时耐受电流Icw，它所表示的意思就是我们过去通常称的动热稳定电流的概念，即在1s的时间内耐受的电流值，耐受后不影响该断路器的继续使用。它主要是考核断路器在短延时状态下，要继续保证断路器自身的电气参数不变，外壳及构件不变形。在二段保护特性的MCCB中，无此项数值。
5.保护类别 A B
传统MCCB采用的是热保护加电磁后备保护，只可实现过载延时和短路瞬时动作的基本保护功能，即具有二段保护特性。因此在短路条件下无选择性可言，一般只能用作馈电断路器，而不能作为主断路器使用。由于目前已经有了具有成熟的过载长延时、短路短延时、特大短路瞬时动作的三段可调式保护特性的大容量、高分断MCCB，使MCCB既可作为主断路器使用，也可用于各级中，并有较好的选择性。因此把MCCB按使用类别分为非选择性断路器，类别为A，选择性断路器，类别为B。
6.额定短路接通能力Icm
在制造厂规定的额定工作电压、额定频率以及一定的cos φ对于交流或时间常数对于直流下断路器的接通短路电流的能力值，用最大预期峰值电流表示。对交流断路器而言，额定短路接通能力应不小于额定极限短路分断能力乘以表1中所列系数N的乘积；对于直流，Icm应≥Icu。
N为短路接通能力/短路分断能力，表中所列为要求的最小值。Icm持续的时间应≥0.05s，即断路器应在短延时脱扣器的最大延时范围内保持闭合的能力，此时它的瞬时脱扣器不动作，而由下级开关瞬动切除短路故障，或本级短延时时间到，由本开关切断短路故障，从而保证系统的选择性保护。
此电气参数在国内生产厂商的样本中很少提及，在国外一些品牌MCCB的设计手册中偶有提及，它是MCCB制造商的考核指标之一。
7.保护特性与选择性
word文档可编辑
根据被保护对象和用途MCCB分为5类：配电用、保护电动机用、“三防”场合用、船用及核电工业用。在一般建筑电气设计中常用的为前二类，后三类为特殊场合用，本文不作赘述。在有关厂商提供的设计样本中，明确要求设计人员在断路器的型号、规格一栏中标注是配电用，还是电动机保护用。由于一般的标注中，配电用可不标，而电动机保护用则必须用一个代号表示，但一些设计人员省略了这一代号，导致了一些保护电动机场合用的MCCB，错误选用了配电用MCCB，这就带来了隐患。大家知道，电动机在起动瞬间有一个5～7In持续时间为10～20s的启动尖峰电流。避开电动机起动时所引起的这个尖峰电流，保护单台电动机的断路器，要有个7.2倍Irl下的可返回时间≥电动机实际起动时间的考核指标。对于接有几台电动机的配电线路上的断路器，要考核的3倍Ir1下的可返回时间≥线路中最大起动电流的电动机的起动时间。可返回时间一般有l～15s数档，在设计时可按电动机实际起动时间选用其中的一档。
因此，这二类断路器的使用条件、保护特性存这个问题。
2 A类与B类MCCB的瞬时脱扣器保护功能不完全一样。B类断路器的瞬时和短延时脱扣器各司其职，它的短延时脱扣器是保证上下级断路器之间的动作选择性，而瞬时脱扣器作为特大短路时保护线路用，瞬时切除故障。
3 各设计手册在谈到断路器为配合上、下级的选择性，要求上一级的动作电流大于下一级动作电流的1．2倍，但没明确是哪个脱扣器之间的配合。笔者认为，对于B类的MCCB由于短延时脱扣器之间有时间级差己保证了选择性，故不需要再配合，对于上级为B类的MCCB，下级无论有很大的差异，以CMl为例，见表2、3。
对于MCCB过电流脱扣器的整定与计算本文不作具体介绍，可参照有关设计手册，但要注意以下三个问题：
1因为MCCB瞬时动作的动作时间为全分断时间，约20ms左右，而电动机启动电流有周期分量和非周期分量，其峰值约为电动机启动电流的1.8～2.0倍，持续时间约为30ms左右，所以选用A类MCCB瞬时脱扣器动作电流时，要注意为A、B类断路器的瞬时脱扣器，因为上级的动作电流已大于下级断路器保护范围的最大短路电流的1.1倍，故也不需要配合，当上、下级均为A类MCCB的瞬时脱扣器时，由于脱扣器均按躲过本线路上的尖峰电流原则整定动作电流，而上下两段线路的尖峰电流一般相差较小，若上一级不大于下一级瞬时动作电流1.2倍以上，有可能在发生短路时，上下级同时动作，破坏了选择性，因此在这种情况下必须配合。
8.隔离功能
根据IEC947及GBl4048《低压断路器》中规定：保证触头间达到规定隔离距离的断路器才能适合兼作隔离开关。这一条强调了并不是所有的断路器均能作为隔离电器使用的，特别是MCCB。由于结构紧凑，有时较难满足隔离器爬电距离、空气间隙等参数要求。因此，在制造厂商的样本中若指明
word文档可编辑
本断路器有隔离功能，我们才可在设计中把本断路器兼作隔离器，或把所有脱扣器取消，单独作为一个隔离开关使用。
9.四极断路器
关于四极断路器的使用场合，以CMl为例：
四极MCCB分为A、B、C、D四种。
A型——N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
B型——N极不安装过电流脱扣器，且N极与其他三极一起合分。
C型——N极安装过电流脱扣器，且N极与其他三极一起合分。
D型——N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。这里有两个问题要注意：
1在用四极MCCB的场合，一定要注明是选用产品中哪一种，因为同为四极，但在N线上有无安装过电流脱扣器，其作用和目的是不同的。N线上安装过电流脱扣器，它可以用在三相四线配电的单相负荷为主的线路中，或使用在产生大量谐波的非线性负荷如气体放电灯，可控硅调光、调速线路中，或其它有一些有特殊要求的场合。一般设备回路可选用N线不装过电流脱扣器的MCCB。
2实际上，A、D两种虽然称为四极断路器，但它的N极始终接通，并不随其它三极一起合分，因此，此类MCCB俗称“假四极”，与三极MCCB 无本质的区别，它比三极唯一有用的是在成套柜中，线路的进出可能方便一些。因此，这类MCCB只能适合应用在三极的场合。如果选择错了，不但起不到保护作用，反而要出大问题，这个是目前设计和使用中最紊乱的一个问题，应引起大家重视。
10.电源端和负载端
目前，国产的MCCB 一般电源只能是上端子进线电源端，下端子出线负载端，它的额定分断能力也是在这种状况下测得的。这是由MC－CB的灭弧性能所决定的。国外一些产品由于它在有关灭弧系统方面与传统的MCCB灭弧有很大的改进，可以做到电源端和负载端互换，而分断能力不受影响。在工程中若遇到特殊情况要求下进、上出或作为联络断路器使用，笔者认为，首先应选用电源端和负载端可互换的产品，万不得已，则必须严格按照制造厂商提供的有关降容系数换算一般降低20％～30％左右选用合格的MC－CB。
11.限流型断路器
word文档可编辑
限流型断路器是目前低压断路器中应用很广泛的，当断路器的负载出现短路时，由于断路器具有极快的分断速度，在短路电流未来得及达到预期峰值前即被切断，使实际短路电流产生的能量比预期能量减少，使得电网、用电电器受到的机械应力及热耗大大减小。限流型断路器比一般断路器多一个限流系数概念，它就是指实际分断电流峰值与预期短路电流峰值之比。一般限流型断路器具有快速断开和限制短路电流上升的特点，特别适用于可能发生特大短路电流的网络中。但正因为限流断路器在短路电流大于或等于其瞬时脱扣器的整定值时，将会在数毫秒内脱扣，故一般不宜用于有下级断路器情况下的选择性保护。实际上在断路器生产厂商的产品样本与设计使用手册上对限流型断路器的使用类别均标明为：“A”。
12.级联保护
级联保护技术是断路器限流特性的应用形式，它利用上级断路器QFl的分断能力大于或等于下级K 点预期短路电流的特点见图1。当下级选用的额定分断能力低于K点预期短路电流的断路器时，通过线路的短路电流由QF1限流型断路器进行限制，使原来QF2分断不了的短路电流，由QF1和QF2同时分断，这样可使QF2较顺利地分断比它额定分断能力要大的短路电流，无形中下级断路器的实际分断能力大大相对“增强”了。
但级联保护也是有一定要求的。必须是QF2的分断能力至少要大于K处最大预期短路电流的50％，只有这样才能符合《民规》第8.6.25条“两个保护电器特性的配合，应使短路时通过的能量不致造成负荷侧保护电器和导线的损坏”的规定。而级联保护是用牺牲部分选择性保护的方法来解决断路器分断能力不够的问题，是迫不得已的做法，应慎重决定，再说，现在低压断路器的分断能力越做越高，同一壳架等级的低压断路器也多有高、中、低几种分断能力可供选择，对于目前一般低压电网的配电要求来说，应当足够有余，故笔者认为非万不得己，尽量不要采用级联保护。
13.使用环境温度
目前的建筑电气设计中，为了节省有限的空间和提高设备互换性以及生产厂商的标准化生产，大量使用低压抽出式成套开关设备，这些低压断路器通常安装于空间很紧凑的抽屉内，由于动力配电中心PC一个柜内可安装小容量的MC～CB多达十几个，因此发热量较大。笔者建议，对这类配电设备最好优先采用零飞弧、热脱扣器有温度补偿的MCCB，不然的话，必须注意热脱扣器受温度变化的影响，切断短路电流时断路器喷出的电弧引起的放电等问题。并且不要疏忽断路器在成套柜中的降容系数，一般为0.85左右。
电动机作为一个终端设备，通常使用于配电网络的末端，一般30kW左右的小型电动机的短路电流多不大，不会超过10kA。但是，目前一些工矿企业为了减少传输过程中的电能损耗，往往将电动机的保护断路器放置于变配电站内的电动机控制中心M CC内，导致电动机保护用断路器与变压器的母排很近，使得阻抗很小，尽管电动机功率很小，但电动机供电回路短路电流却很大。因此，电动机的保护断路器必须选用较高分断容量，在设计时必
word文档可编辑
须视具体情况进行必要的短路电流计算。
word文档可编辑
word文档可编辑
微型断路器
举例：C65N-C20A/2P+VE+30mA+SD，各项含义为
C65———序列代号
N————分断能力，N为6000A，H为10000A，L为15kA
C————脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A———额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P———-极数，有1、2、3、4极
VE———-剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA——-剩余动作电流，有30、100、300mA
SD———-选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）
DZ47LE-32/1N C16A 30mA其表示DZ系列的，47是设计序号，LE是带漏电保护功能的，32是额定工作电流。C20，C32，C63表示额定工作电流分别是20A,32A,63A,开关是单极或两极控制220伏的话，分别可以负荷4,4KW,7KW,14KW.开关是三极或四极，控制三相380伏的话，分别可以负荷13KW,20KW,40KW.
word文档可编辑
二、熔断器
RT18 20A-熔断器，T－填料。
18－设计序号；
作用：短路和严重过载保护应用：串接与被保护电路的首端
分类：瓷插式RC、螺旋式RL、有填料式RT、无填料密封式RM、快速熔断器RS、自恢复熔断器
插入式熔断器：它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。
螺旋式熔断器：熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。螺旋式熔断器。分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。
word文档可编辑
封闭式熔断器：封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。
快速熔断器：快速熔断器主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。自复熔断器：采用金属钠作熔体，在常温下具有高电导率。当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流，不能真正分断电路。其优点是不必更换熔体，能重复使用。
.
word文档可编辑
word文档可编辑
word文档可编辑
word文档可编辑
浪涌保护器
word文档可编辑
所有常用电气元件图形符号 原理、接线图图形符号 温度开关 液位开关 热继电器的热元件 电钟 电流表 电压表 V 电度表 kwh 欠流继电器线圈 热继电器常闭触点 点 点 三极断路器 ××× QF KI 过流继电器线圈 KI 过压继电器线圈 欠压继电器线圈 KV 动断(常闭)触点 动合(常开) 触点 KM KI KV KA 延时断开的动断常闭)触点 延时闭合的动合 (常开)触 动合(常开)钮 动断(常闭)钮 断路器 × QF 熔断器 三级熔断器式隔离开关 QS 电流互感器 或 TA 电压互感器 继电器线圈 KA 接触器线圈 KM
电动机 M 接地 接机壳 或 变换器 同轴电缆 屏蔽电缆 导线的连 电感器 电容器一般符号 或 电阻器的一般符号 或 放大器 或 桥式全波整流器 电嗽叭 电铃 蜂鸣器 或 信号灯 可变电阻器 滑线式电阻器 滑动触点电位器 压敏电阻器 注:U 可用V 代替 热敏电阻器 注:Q 可用t °代替 加热元件 可变电容 器 具有两个电极的压电晶体 发光二极管一般符号 极性电容器 或 半导体二极管一般符 号 或 单向击穿二极管 双向击穿二极管 光敏电阻 光电池
安装图图形符号 气功或液压操作 导线的不连接 端子 插头和插座 三个独立绕组 三角形连接的三相绕组 中性点引出的星形 连接的三相绕组 三相串励换向器电动机 机 双绕组变压 三绕组变压 或 自耦变压器 避雷针 热电器 或 天线一般符号 无线电的一般符 号 动力或动力—照明配电箱 注：需要时符号可标示电流种类符号 屏、台、箱、号 照明配电箱(屏) 注：需要时允许涂红 信号板、信号箱（屏） 阀的一般符号 电滋阀 按钮一般符号 墨 单相插座 暗装的单相插座 密闭(防水)座 座 暗装的单相插座 密闭(防水)的单相插座 带接地插孔的三相插座 暗装的带接地插孔的三相插座 开关的一般符号 单极开关 双极开关

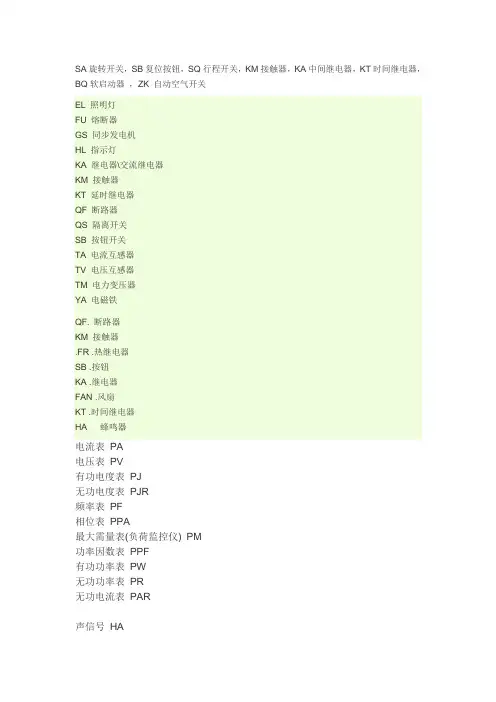

文字符 仪表P 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR 信号灯H 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接X 连接片 XB 插头 XP 插座 XS 端子板 XT 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 熔断F 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容C 电容器 C 电力电容器 CE 接触开关S 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流U 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电机M 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机MW鼠笼型电动机 MC 执行器Y 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 电阻R 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 电感L 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电热E
序号元件名称新符号旧符号 1 继电器K J 2 电流继电器 KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR或KON HJ 20 跳闸继电器KTR TJ
21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32 闭锁继电器KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 41 复归按扭 SBre或SBR FA
附录一常见元件图形符号、文字符号一览表 类别名称图形符号文字符号类别名称图形符号文字符号 开关单极控制开 关 SA 位 置 开 关 常开触头SQ 手动开关一 般符号 SA 常闭触头SQ 三极控制开 关 QS 复合触头SQ 三极隔离开 关 QS 按 钮 常开按钮SB 三极负荷开 关 QS 常闭按钮SB 组合旋钮开 关 QS 复合按钮SB 低压断路器QF 急停按钮SB 控制器或操 作开关 SA 钥匙操作 式按钮 SB 接触器线圈操作器 件 KM 热 继 电 器 热元件FR 常开主触头KM 常闭触头FR 常开辅助触 头 KM 中 间 继 电 器 线圈KA 常闭辅助触 头 KM 常开触头KA 时间继电器通电延时(缓 吸)线圈 KT 常闭触头KA 断电延时(缓 放)线圈 KT 电 流 继 电 器 过电流线 圈 KA 瞬时闭合得 常开触头 KT 欠电流线 圈 KA 瞬时断开得 常闭触头 KT 常开触头KA 延时闭合得 常开触头 KT 常闭触头KA 延时断开得 常闭触头 KT 电 压 继 电 器 过电压线 圈 KV 延时闭合得 常闭触头 KT 欠电压线 圈 KV 延时断开得KT 常开触头KV
常开触头 电磁操作器电磁铁得一 般符号 YA 常闭触头KV 电磁吸盘YH 电 动 机 三相笼型 异步电动 机 M 电磁离合器YC 三相绕线 转子异步 电动机 M 电磁制动器YB 她励直流 电动机 M 电磁阀YV 并励直流 电动机 M 非电量控制得继电器速度继电器 常开触头 KS 串励直流 电动机 M 压力继电器 常开触头 KP 熔 断 器 熔断器FU 发电机 发电机G 变 压 器 单相变压 器 TC 直流测速发 电机 TG 三相变压 器 TM 灯信号灯(指示 灯) HL 互 感 器 电压互感 器 TV 照明灯EL 电流互感 器 TA 接 插器插头与插座 X 插头XP 插座XS 电抗器L
电气元件符号大全 2009-08-14 22:53 序号元件名称新符号旧符号 1 继电器K J 2 电流继电器KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器KAI XMJ 14 继电器KC ZJ 15 热继电器KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR 或KON HJ 20 跳闸继电器KTR TJ 21 合闸继电器KCP HWJ 22 跳闸继电器KTP TWJ 23 电源监视继电器KVS JJ 24 压力监视继电器KVP YJJ 25 电压继电器KVM YZJ 26 事故信号继电器KCA SXJ 27 继电保护跳闸出口继电器KOU BCJ 28 手动合闸继电器KCRM SHJ 29 手动跳闸继电器KTPM STJ 30加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32闭锁继电器KLA或KCB BSJ 33 同期检查继电器KSY TJJ 34 自动准同期装置ASA ZZQ 35 自动重合闸装置ARE ZCJ 36自动励磁调节装置AVR或AAVR ZTL 37备用电源自动投入装置AATS或RSAD BZT 38 按扭SB AN 39 合闸按扭SBC HA 40 跳闸按扭SBT TA 41 复归按扭SBre 或SBR FA
常用电子元器件参考资料第一节部分电气图形符号 一．电阻器、电容器、电感器和变压器 248
二．半导体管 三．其它电气图形符号 249
第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器 1．电阻器和电位器的型号命名方法 示例： (1)精密金属膜电阻器 R J7 3 第四部分：序号 第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） (2) 多圈线绕电位器 W X D 3 第四部分：序号 第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器） 250
2．电阻器的主要技术指标 (1) 额定功率 电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。不同类型的电阻具有不同系列的额定功率，如表2所示。 (2) 标称阻值 阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。根据国家标准，常用的标称电阻值系列如表3所示。E24、E12和E6系列也适用于电位器和电容器。 (3) 允许误差等级 3．电阻器的标志内容及方法 (1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。如1R5表示1.5Ω，2K7表示2.7kΩ， 表５ 251
例如： RJ71－0.125－5k1－II 允许误差±10% 标称阻值(5.1kΩ) 额定功率1/8W 型号 由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。 (2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。色标电阻（色环电阻）器可分为三环、四环、五环三种标法。其含义如图1和图2所示。 标称值第一位有效数字 标称值第二位有效数字 标称值有效数字后0的个数 允许误差 图1 两位有效数字阻值的色环表示法 三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。例如，色环为棕黑红，表示10?102＝1.0kΩ±20%的电阻器。 四色环电阻器的色环表示标称值（二位有效数字）及精度。例如，色环为棕绿橙金表示15?103＝15kΩ±5%的电阻器。 五色环电阻器的色环表示标称值（三位有效数字）及精度。例如，色环为红紫绿黄棕表示275?104＝2.75MΩ±1%的电阻器。 252
各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D
肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管 发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT
复合三极管 NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管 PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻 NPN型三极管 表示符号：Q,VT 表示符号：Q,VT
带阻尼二极管IGBT 场效应管 表示符号：Q,VT 电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS
电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT
光敏电阻电容（有极性电容）CDS 表示符号： 电容（有极性电容）可调电容 表示符号：C 表示符号：C 电容（无极性电容）四端光电光电耦合器 表示符号：C 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 电子元器件符号图形
