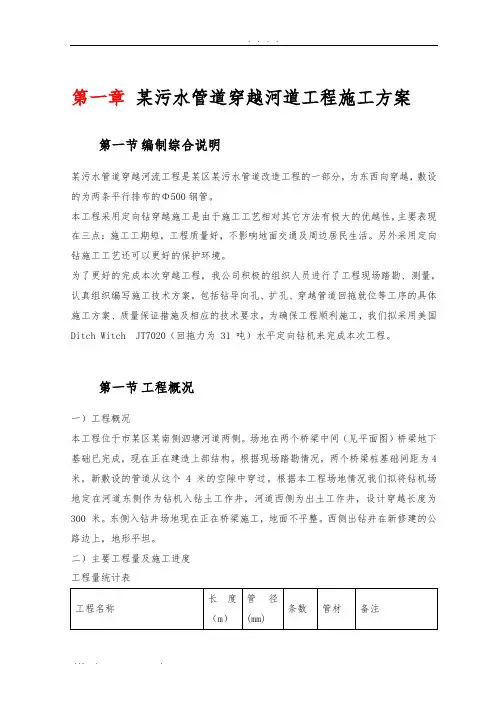

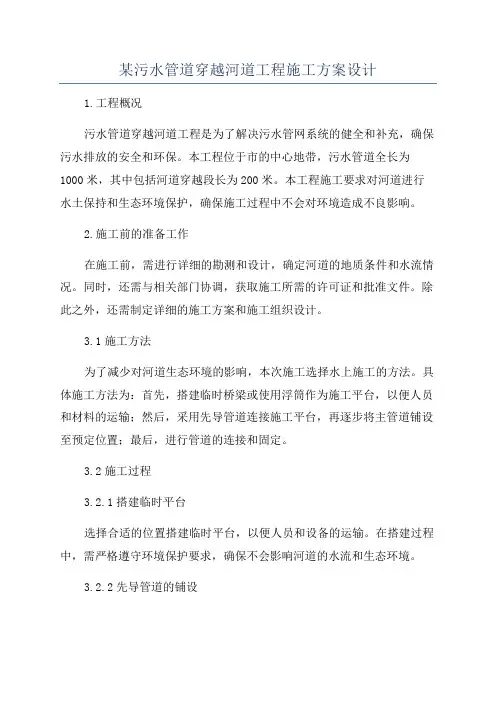

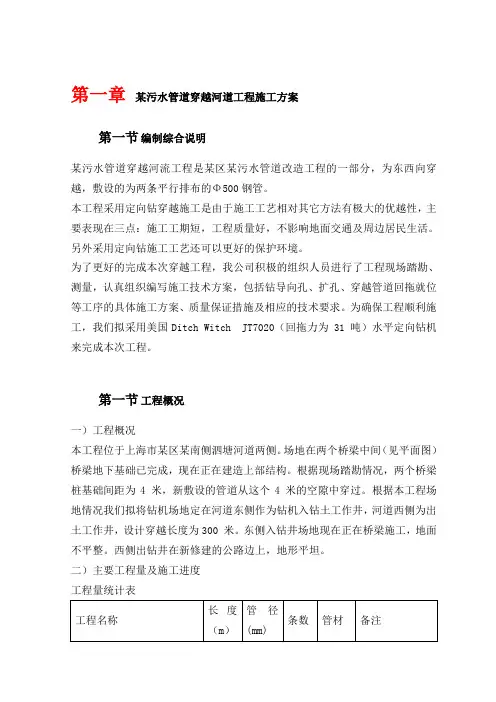

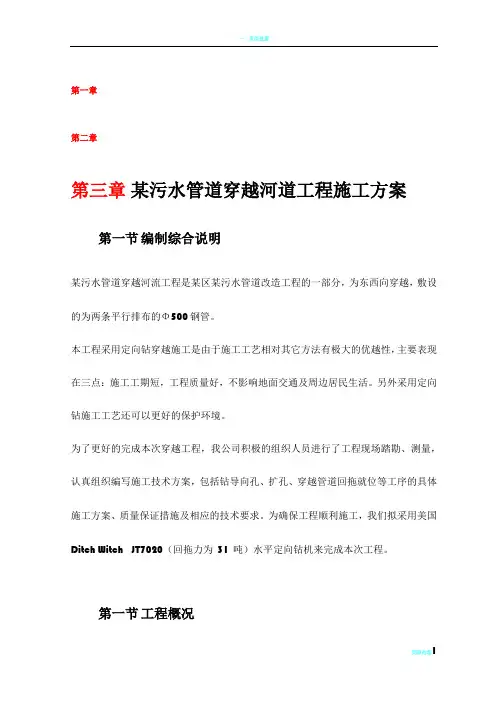

第一章某污水管道穿越河道工程施工方案
第一节编制综合说明
某污水管道穿越河流工程是某区某污水管道改造工程的一部分，为东西向穿越，敷设
的为两条平行排布的①500钢管。
本工程采用定向钻穿越施工是由于施工工艺相对其它方法有极大的优越性，主要表现
在三点：施工工期短，工程质量好，不影响地面交通及周边居民生活。另外采用定向钻施工工艺还可以更好的保护环境。
为了更好的完成本次穿越工程，我公司积极的组织人员进行了工程现场踏勘、测量，
认真组织编写施工技术方案，包括钻导向孔、扩孔、穿越管道回拖就位等工序的具体施工方案、质量保证措施及相应的技术要求。为确保工程顺利施工，我们拟采用美国 Ditch Witch JT7020 （回拖力为 31吨）水平定向钻机来完成本次工程。
第一节工程概况
一）工程概况
本工程位于上海市某区某南侧泗塘河道两侧。场地在两个桥梁中间（见平面图）桥梁地下基础已完成，现在正在建造上部结构。根据现场踏勘情况，两个桥梁桩基础间距为4米，新敷设的管道从这个4米的空隙中穿过。根据本工程场地情况我们拟将钻机场地定在河道东侧作为钻机入钻土工作井，河道西侧为出土工作井，设计穿越长度为300米。东侧入钻井场地现在正在桥梁施工，地面不平整。西侧出钻井在新修建的公路边上，地形平坦。
二）主要工程量及施工进度
工程量统计表
施工进度：
1、施工前人员、设备进场；施工现场规划等需 1天工期。
2根据本工程的具体情况，结合以往的工作经验，将两条管道敷设好需20天工期。
本穿越工程施工期需21天。（详见附表一）
第一节施工方案
一）施工设计
某污水管道穿越河流工程，设计为倒虹管，根据测量河流最深点为3.9米，河水面到路面约有4.5米高差。所以新敷设管道管顶必须保证在河底2米以下（钻道最深点距路面10.4米以下）。入钻井管底标高为-5.0米，出钻井管底标高为-3.30米（此深度是以入钻点路面高程为土 0而计算的），穿越长度为300米。
二）每段工程穿越的施工工序：
定向钻施工方案2013年3月17日
第一章工程概况 1.1概述 1.1.1 工程名称: ****** 1.1.2 建设规模:本工程内根据图纸共有4条河流采用定向钻穿越，分别是练江河1、练江 河2、练江河3、臻头河定向钻，穿越管道管径为φ323.9×7.9mm，管 道防腐为3PE。 1.1.3 建设地点:*****。 2.1施工总体方案 连江河1穿越水平长度为357.29米，穿越深度为连江河河床下12.1米，入土点距连江河1南岸120米，出土点距河北岸159米。连江河2穿越水平长度为399米，穿越深度为连江河河床下12米，入土点距河西岸98米，出土点距河东岸261米。连江河3穿越水平长度为365.87米，穿越深度为连江河河床下12.3米，入土点距河北岸97米，出土点距河南岸河堤外42米。臻头河定向钻穿越水平长度为367.06米，穿越深度为河床下8.6米，入土点距河北岸106米，出土点距河南岸137米。由于定向钻施工方案基本一样，以下只阐述通用的定向钻施工方案。 2.2概述管理目标 2.2.1项目部分工明确，职责明晰，管理有序，考核有据。 2.2.2 工程质量达到优良： ?①单位工程合格率100％，工程建设质量创国家优质工程； ②工程设备、材料质量合格率100％； ③焊接一次合格率95％以上； ④补口补伤一次合格率100％以上； 2.2.3无重大安全事故，HSE管理符合要求。 2.2.4技术先进，方案可靠。 2.2.5 设备完好率95%以上，利用率95%以上。 2.2.6 材料使用无浪费，定额节约率3%以上。 2.2.7 文明管理、文明施工、文明生活，项目部人员无违法违纪行为。
XXXX集中供热工程一级管网 过路穿越和暗渠穿越施工组织方案 一、工程概况 XXXX集中供热工程一级管网北九路和西五路交叉十字路口处，由于北九路全线修路，所以产业新区管委要求把过北九路的过路穿越管道在路面沥青路面前全部铺设完毕。且北九路北侧和西五路西侧又各增加一条暗渠，管道要穿越两条暗渠（4号支沟尚未修建）管底标高最深处要离路面6米（详见图R变-1）由于此处地质条件为海边入海口沼泽地，经勘察有10米多深的滩涂流质淤泥。过路段4根φ920预制保温高温水管道，分两条管沟穿路而过，两管沟间距18米，埋深为4.7米，管道为穿越暗渠埋深很深，由于地质条件原因管沟开挖难度非常大，且产业园管委工期要求紧迫。所以我单位必须精心组织，科学管理才能安全、优质的完工此项工程。 二、施工方法： 1、施工顺序; 定位放线——大面积开挖——打桩——管沟开挖——管道预制焊接——管道下沟——回填管沟（过路完毕）——路西侧延伸对接 2、具体施工步骤: 2. 1 、测量定位放线 （1）根据设计变更图纸和建设单位提供的基准点高程坐标进行定位放线，撒上灰线，待建设单位、监理单位和设计单位共同对定位放线验收合格后方可动工。 （2）管线定位完成后，点位应顺序编号，起点、终点、中间各转角点的中线桩应进行加固或埋设标石，管线转角点应在附近永久性建筑物上标志点位，控制点坐标应做出记录，当附近没有永久性建筑物时，应埋设标石。
2.2、管沟开挖 （1）北九路道路施工路基层以下已全部施工完，只差铺装沥青路面，路基以下原为流质滩涂淤泥，管沟需要加大坡度系数至1:1.5，由于挖掘机一次挖不了4.7米的深度，所以管沟开挖分两步，一是需要先把管沟正上方33米宽的范围内用挖掘机先挖到2.5米深，然后挖掘机下到2.5米沟内管沟进行下一步加深开挖，每台挖掘机履带用两张1.5米*6米δ=12钢板铺垫,共4张钢板，防止机械沉入污泥中。 （2）由于管沟开挖必然造成路基以下粉喷桩的破坏，为此产业园管委会为了防止以后路面塌陷，要求施工单位必须把路基以下的污泥全部运走然后换填河沙和砂砾土并按市政道路施工规范恢复破坏的路段。需用两台挖掘机分2次倒运。倒运与开挖同时进行，一台挖掘机将土挖出，由另一台装车，用自卸车全部将淤泥运至5公里以外的指定区域, （3）管沟两侧污泥随时坍塌，给施工造成安全隐患，管沟两侧必须用6米长槽钢钢板桩采用打桩机打桩，然后用槽钢对桩顶部做横向支撑，保证沟槽内施工人员安全。 （4）北九路两侧桩X01和桩B11桩位位于养虾池内，池内流质淤泥太深面积太大，以上支护方式难以满足施工要求，根据现场情况必须将淤泥大面积清运后再考虑采用以上支护方案开挖。

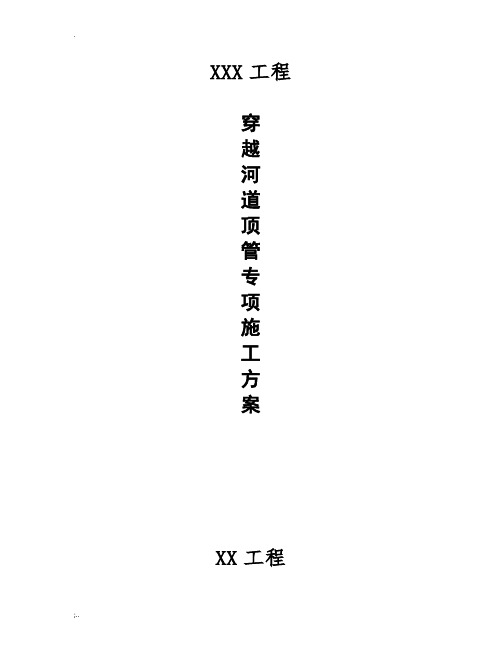

XXX工程 穿 越 河 道 顶 管 专 项 施 工 方 案
XX工程 专项施工方案 编写： 审核： 批准：
目录 第一章工程概况 (1) 一、工程概况 (1) 二、地形地貌及气候 (2) 三、现状河道附图 (3) 第二章施工方案 (4) 一、施工组织 (4) 二、施工工艺流程图 (5) 一、）测量放线 (6) 二）围堰的施工方法 (7) 三）污水沉淀的处理措施 (9) 四）便道施工 (10) 五）管道顶进 (10)
六）围堰的拆除 (11) 七）河堤的拆除 (11) 八）河堤的恢复施工 (12) 第三章质量保证措施 (15) 一、组织保障措施 (15) 二、思想保障措施 (15) 三、技术保障措施 (16) 四、安全保证措施 (17) 第四章、雨季的工作安排 (17) 第五章施工现场环保措施 (20) 一、施工期内主要环境污染因素特征 (20) 二、主要环境影响的控制 (21) 三、防汛措施 (21)
管道穿越河道施工方案 第一章工程概况 一、工程概况 1.本工程 XXXX，因地铁站点的实施需主要迁改并还建武青北路及培风东路D600、d1000污水管道DN1200、D1600雨水管道。将对地铁实施有影响的既有管线进行迁改。因地铁站点污雨水管线迁改的实施需穿越河道污水顶管穿越河道段共计D1200mmm污水管道长16米(WA1~WA2，WA6~WA8)采用围堰施工，雨水顶管有2处（Ye1~Ye2管径d1200mm,Y6~Y7管径1600mm）的出水口位于河道内，在施工雨水出水口时均采用半幅围堰施工，围堰采用麻袋装土，污水管道围堰长度96米。雨水Ye1~Ye2管径d1200mm围堰长度为：18m,Y6~Y7管径1600mm围堰长度为17m.围堰上口宽米，高3米。土袋尺寸：。预留2根Φ1000导流管道。导流管道共计139m. ~WA2污水顶管段的河道共计8米宽，为保证河水畅通，采用半幅围堰施工，待左侧管道施工完成后，再进行右侧河道施工，施工时严格按照河道管理要求施工。雨水出水口施工时均采用半幅围堰施工，需破除河堤米宽左右，待雨水口施工完后，按照原样恢复河堤。 3.本工程污水管道埋深6米左右，根据实际测量数据显示，本次施工的污水管道管顶与河底板高差为100cm，根据各方对现场的调查情况，经研究决定，河道内采用中间填土，外侧加土袋围堰的施工方法，因此主管采用顶管施工，顶管工作井兼做污水检查井。污水顶管穿越的土层
管道穿越施工 1在施工前对设计确定的已建成管道的交叉位置，首先派专人复核，用探测仪探定，确认无误后，对实际位置做好标记，用白灰线将已建成管道的走向详细记录，并记录好深度。 2对于没有明确的交叉位置，可采取向管道管理方有关部门多方询问的方法来给予确认，或争取到已建成管道位置图，将其反应到管线施工图上，最终落实到现场。 3穿越段的预制：在主体管道组装焊接的同时将穿越的管道预制出来，一般情况下预制管道长度比已建成管道与新建管道交叉段长24m。其施工方法与检验标准均与主体管道相同。 3、施工技术措施 1开挖管沟已建成管道周围3m以内管沟开挖 管沟开挖前应请榆济线的主管部门到现场监督指导施工，采用人工开挖。首先根据探测出的已建成管道的位置，在其垂直方向挖长槽探沟，探沟深为2m×0.5m，用铁钎采用平铲法挖土，边挖边清理散土，挖沟人员要时刻主意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是已建成管道周围的软土层，挖土时就要格外的小心，一点一点地挖土，待管道露出，经榆济线现场人员确认为榆济线后，用人工开挖方法将交叉点管道周围3m之内的管沟全部挖出。已建成管道周围3m以外的管沟开挖 用机械开挖，是在已建成管道位置已确定，且被人工挖出情
况下进行的。管沟深度参照设计图纸开挖并保证新建管道与已建成管道垂直间距≥500mm，在已建成管道与新建管道交叉段每侧各12m 内水平面，两侧与主体管道管沟按弹性敷设相连接。 5.2已建成管道的保护 5．2.1已建成管道采用棉被包裹，防止意外碰伤。 5.2.2地下管道的防护 为保证管道安全，采用临时支撑等方式，在已建成管道下方横管沟方向加垫方木支撑，避免已建成管道下沉。 5.3管道穿越 5.3.1首先将预制完成的穿越管段放入已开挖完成管沟内，用吊管机或挖掘机将预制管道吊起，向前移动，让管道端点从其下方通过。 5.3.2当穿越管道一头穿过已建的管道后，缓慢落下穿越管道，移动吊管机或挖掘机A，使吊钩跨越被穿越电缆或管道至A吊点位置，吊起管道的两侧，移动穿越管道按要求吊装到位。 5.4管道连头 在管道穿越到位后，首先从其的一端连头，另一端加短节，连头工序与主体管道连头程序相同。 5.5管沟回填 5.5.1首先回填管道与管道交叉段的管沟，用人工回填，在管道周围用软土回填，人工夯实。 5.5.2回填土不得正对已建成管道砸击，要从侧面用人工推入，并人工夯实，等已建成管道下方回填并夯实后，在回填管道两侧的管
过河管专项施工方案 第一节工程概况 本工程穿越4处河道采用倒虹管施工分别为：6-3#河道（盐官、斜桥界河）38.53米、6-4#河道34.58米、6-5#河道（绵长河）44.55米、6-6#河道（断头浜）37.49米。管材采用DN1800*16钢管，河床段采用C20素砼方包加固抗浮，同时河床表面用铺砌干块石宽5米，厚0.3米进行保护。 第二节测量放样 根据设计图纸和控制坐标，计算轴线、节点、控制点定位放样资料，测量资料的计算必须由人工用二种方法计算一致后才能进行实地放样。 测量放线时，采用极坐标法用全站仪（或用两台经纬仪）进行定点放样，进行放样工作时按测量规范要求，用棱镜定位后，将桩打插就位。放样完成后由监理单位复核，验收合格后方可使用。 第三节围堰施工 围堰要求安全可靠、能满足稳定、抗渗及抗冲要求；结构要求简单，施工方便，宜于拆除并能充分利用当地材料，同时能满足工期要求。 根据上述原则及实地情况拟采用土围堰作临时挡水建筑物。围堰坝堤结构形式尺寸：堰顶宽4m，围堰边坡为1：1.5，围堰高度高出施工期间可能出现的最高水位50～70㎝为原则。 1、为确保倒虹管沟槽安装，结合设计要求及规范坝堤距管道沟槽距离大于10.OM。
2、施工围堰前将河底淤泥、河岸边原有的有机植物（如树根等）清理干净，直至下部粘土层，以免渗水而影响施工。 3、围堰施工作业前应取得水利等相关职能部门许可后方可施工。 4、倒虹管施工前，应对施工范围内的河道地形进行校测。设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个，应设在稳固地段和便于观测的位置，并采取保护措施。 5、倒虹管施工前应复测河底标高及河床断面尺寸，以便控制管顶最小覆土厚度和作为围堰拆除恢复工作的依据。 6、及时掌握天气预报、水文资料，施工期根据不同河道水位高度，结合管道高程、河床标高等技术数据及时调整围堰结构或加固措施，防止河道水位急剧升高变化，威胁围堰坝堤安全，确保安全顺利施工。 7、土围堰采用机械翻挖两岸高土方填筑，为确保安全整个作业过程必须在路基板上作业，以确保安全。 8、如遇雨季上游水位急剧升高时，在河道岸边旁开挖一条临时河道引流，以确保上游农作物等安全。 9、管道铺设完后拆除围堰，恢复原河道，填埋临时河道。
施工方案及施工工艺 工程简介 ######天然气利用工程-天然气长输管道起于仙人岛能源化工区的仙人岛天然气液化厂，终于大石桥市西侧的大石桥分输站。管线长度约为98KM，管径φ406.4，设计压力4.0Mpa，管道输气规模为1.4*108m3/a。 管道沿线经过仙人岛能源化工区、盖州市、鲅鱼圈区、营口市沿海产业基地、营口市中小企业园区、老边区和大石桥市，设置大石桥分输站1座，设鲅鱼圈南分输阀室、鲅鱼圈北分输阀室、盖州分输阀室、北海分输阀室、沿海分输阀室、中小园分输阀室、老边分输阀室和有色园分输阀室共8座分输阀室。 施工方法的选择： 天然气管道穿越工程，根据设计要求、定向钻机性能及现场情况，决定采用DDW320定向钻机。 1.1 钻机主要性能参数DDW320定向钻机： DDW320 机身长度 6.4m 机向宽度 2.3m 高度 2.0m 重量9.2 t 泥浆流量320L/min 钻杆重量40kg 发动机功率145kw 行走速度 5.3Km/h 最大扭矩12KNm 实际推进力32 t
实际回拖力32 t 钻杆长度3m 钻杆外径73mm 水压8Mpa 1.2 钻机技术特点： A、设备机械化程度高，结构布局合理，整体性好。 B、结构简单易于操作。 C、钻机倾角可调，适应不同铺设管线设计深度和不同施工场地条件。 D、钻机具有足够的回拉力和较大的回转扭矩，满足反扩拉管要求。 E、易于随时监测钻进方向，调整孔底钻头，控制钻进轨迹。 F、及时监测钻进参数和地层变化。 2 施工方法特点： 2.1 精确性。拖管轨迹准确、精度高，满足设计要求。 2.2 方向可控性。在整个施工过程中，随时可确定管线的位置及埋深，这是传统的顶管工艺所达不到的。 2.3 铺管速度快，施工周期短。同样长度及管径的管线，施工时间是普通顶管线施工时间的1/5。 2.4 广泛的适应性。适用于复杂的地质结构，如乱石、回填土等，适用于地下管网分布复杂的地段。 2.5 不阻碍交通，不污染环境，对路面及河道无损害。 2.6 铺管质量高，由于基本没有破坏原有土质结构，无须进行地下水防 范和软土层的加固措施，避免了土壤沉降过程对管道的应力破坏。 2.7 具有较好的经济效益。管径越大，埋深越深，周边环境越复杂，经济效
河流穿越施工方案
1.工程概况 第二十二标段(B段)怀远境内淮河二堤泄洪区近20km左右是较典型的水田水网地区，管线敷设位置水田密布、水网纵横（主要为池塘、河渠和灌溉支渠），施工难度较大。根据现场情况，所穿越的河渠两侧多为农田，部分干渠较深（5m以上），按照常规围堰导流大开挖施工方法很难进行，结合设计要求，河渠采取直接围堰排水大开挖施工方法。 2.施工方法 2.1施工工序 测量放线—→围堰修筑—→排水、晾晒—→施工作业带开拓—→开挖管沟—→布管—→管道组对焊接—→无损检测—→补口补伤—→管线回填及水工保护—→地貌恢复
2.2施工准备 充分与当地水利部门结合，并选择最佳季节，在枯水非灌溉期，通过关闭上游河渠闸门，有效控制水量及流速，直接进行围堰排水施工。根据现场实际情况，确定导流渠的位置和深度等参数，作好各方面准备。 2.3测量放线 测量放线采用GPS 定位，全站仪进行测量。放线时采用木桩进行醒目标记，主要定出管线中心线、作业带边线，确定围堰及导流渠位置、方式。 2.4开挖导流渠 2.4.1依据现场客观实际，河渠周围环境，确定导流渠的方位、走向，根据河水流量，确定导流渠宽度和深度，如下图所示： 2.4.2导流沟沟底必须低于入口处河流水面，且沟底沿水流方向应有一定的坡度。导流沟宽度应根据河水流量的大小确定。 2.5围堰修筑 可根据河流具体情况确定围堰修筑型式，由本段所穿越河流特点 河床标高 b h
决定，采用土袋围堰的方式：
2.5.1围堰高度应高出施工期间可能出现的最高水位（包括浪尖）0.5-0.7m 。 2.5.2围堰外形应考虑河流断面被压缩后，流速增大引起水流对围堰、河床的集中冲刷及影响导流等因素，并满足堰身强度和稳定的要求。 2.5.3堰内平面尺寸应满足基础施工要求。围堰要求防水严密，减少渗漏。 2.5.4围堰施工采用人工配合长臂挖掘机进行，围堰采用装土编织袋修筑，迎水面加设一层无纺布做防渗层。 2.5.5堰顶宽度可为1-2m 。当采用机械挖基时，应视机械的种类决定，但不应小于3m 。堰外边迎水流冲刷的一侧，边坡宽度宜为1:0.5-1:1，背水冲刷的一侧边坡坡度可在1：0.5以内；堰内边坡宜为1:0.2-1:0.5,内坡脚与基坑的距离根据河床土质及基坑开挖深度确定，但不小于1m 。 2.5.6筑堰材料宜用粘性土或砂夹粘土。 2.5.7在筑堰之前，必须将堰底下河床底上的树根、石块及杂物清理干净。 围堰剖面图示意图 无纺布或绸、塑料布坡度1高出水面1.0--1.5m
浦口区小外江河河道整治工程及小 外江路建设工程 河 道 施 工 方 案 编制： 审核： 批准： 雨发建设集团有限公司 浦口区小外江河河道整治工程及小外江路建设工程项目管理部 二〇一六年三月一日
目录 第一章编制依据 (1) 第二章工程概况 (3) 第三章主要施工方案 (5) 第四章质量保证措施 (10) 第五章工期保证措施 (16) 第六章文明施工及环保措施 (19) 第七章安全保证措施 (23)
第一章编制依据 1.1.编制说明 浦口区小外江河河道整治工程南起引水河路，北至浦洲路。河道西侧紧邻小外江路，沿线与规划民兵路、规划天华东路、中心北河、规划京新路、柳州东路相交，全长约2.10公里。沿小外江河西侧建成一个以休闲、娱乐、观赏和健身相结合的景观工程，以植物为主，硬质为辅，观光游览、健身参与其中，突出休闲、健康、全民参与的理念，使之具有游览、服务、休闲的功能。 本工程的主要工程内容有：围堰与排水、清淤、开挖或回填土方、打松木桩和修整边坡、C30钢筋格梗、浆砌块石护砌、雨水管道及八字出水口、景观绿化，本次施工后的设计河道底标高为3.60-3.80m，河道淤泥、垃圾、杂物开挖深度为1.5m左右，河道两侧为1：1.25-1.27放坡约7.5m宽，并有5.5m-13.6m 景观绿化保护带，河道与小外江路之间作景观绿化处理，主要工程量为挖土方47289.39m3,挖淤泥13835m3,填方90473.63m3，换填量13835m3，松木桩约25000m。 河道施工方案编制依据浦口区小外江河河道整治工程及小外江路建设工程施工组织设计编制。 1.2.编制依据 1、浦口区小外江河河道整治工程河道施工图 2、合同文件
1. 编制依据 2. 工程概况 2.1 概况 2.2 地形、地质 2.3 管道顶管穿越公路平面示意图： 3. 施工方法 3.1 顶管施工方法介绍 4. 施工程序 5. 施工技术措施 5.1 施工准备 5.2 测量放线 5.3 降水井施工 5.4 作业坑开挖 5.5 发送操作坑地基处理10 5.6 安装导向支架、就位顶管机和套管10 5.7 顶管作业11 5.8 挖土、排土12 5.9 顶管误差校正13 5.10 拆除顶管设施13 5.11 工作管及光缆套管预制、穿越13 5.12 附件安装、套管封堵14 5.13 地貌恢复14 6. 质量保证措施14 7. HSE 管理措施15 7.1 HSE 预防措施15 7.2 HSE 应急预案17 8. 施工进度计划18 9. 主要设备、机具、材料需求计划19
9.1 施工设备19 9.2 施工用料19 10. 主要劳动力需求计划20
1. 编制依据 国家法律、法规，地区颁布的安全、消防、环保、文物等管理规定 油气长输管道工程施工及验收规范》 GB 50369-2006 油气输送管道穿越工程施工规范》 GB 50424-2007 钢质管道焊接及验收》 SY/T 4103-2006 石油天然气金属管道焊接工艺评定》 SY/T 0452-2002 油气管道线路标识通用图集》 (CDP-M-OGP-PL-008-2010-1) 顶进施工法用钢筋混凝土排水管》 JC/T 640-2010 成品油输送管道用钢管通用技术条件》 (Q/SY GJX 103-2010) 油气输送管道感应加热弯管通用技术条件》 Q/SY GJX 111-2010 石油天然气钢制管道无损检测》 SY/T 4109-2005 埋地钢质管道聚乙烯防腐层》 GB/T 23257-2009 埋地钢质管道双层熔结环氧粉末外涂层技术规范》 Q/CNPC 38-2002 2. 工程概况 2.1 概况 XXXXX 公路顶管穿越位于XXXXX 约300m 。本段设计压力为lOMPa 该段采用D660 X 10.3,材质为L450MB 螺旋缝埋弧焊钢管，与主线路用管一致。管道穿越里程 16Km+175m-16Km+185m ，水平长度10m ，带钢筋混凝土套管长度为8m ，套管规格DRCP m 1200X 2000 A 。 2.2 地形、地质 XXXXX 公路穿越段地貌单元属于冲洪积平原，地形较为平坦。穿越段路面为水泥 路面，宽约 4m 。 1) 2) 单管顶混凝土套管穿越公路典型图 3) 现场踏勘情况 4) 施工技术标准及验收规范
XXXXXX工程第XXX标段 开挖穿越河流施工方案 编制：XXX 审核：XXX 批准：XXX XXXXXXXXXXXX工程公司 XXXXXXXXXX项目经理部 XXXX年XX月 1工程概况 XXXXXX工程XX标段西起XX省XX市，东至XX省XX市，线路全长64.488公里。管线地处XX 平原腹地，地层主要为粉质粘土，分布不规则的淤泥、淤泥质粘土；全年雨水充足，地下水位较高，水资源丰富，地表沟渠纵横交错，水面宽度从几米到几十米，沟渠水深超过1米，这些河渠的穿越施工难度较大。 2施工方案的确定 因大部分河渠为主要灌溉渠和排洪渠，施工时不能够断流，因此，对河流穿越采用河道内围堰截坝导流管导流的大开挖穿越施工方法。因河渠较深，为保证管道在河底的埋深，对部分河渠穿越加设纵向弯管，并按照要求进行稳管。 3施工平面图 注：虚线为河流穿越施工时的临时占地面积，具体大小根据河流的宽度确定，通常范围为20米~40米宽，长40米~80米，具体以实际为主。 4施工程序 4.1施工准备 4.1.1 4.1.2 4.1.3
4.1.4对河流穿越采用昼夜连续施工，因此夜间所需材料、用具必须准备齐全，以保证施工正常进行。 4.1.5修筑施工进场便道，便道主要是利用原有道路，将低洼处用石子进行铺垫，并适当加宽，修筑汇车点，过桥时要铺垫钢浮板，防止车辆损坏桥体。 4.2测量放线 根据设计的给定的桩位，参照中线成果表，对河流的穿越位置进行测量，确定管道中心线的位置，并用标桩放出管线穿越位置、留头位置、管沟开挖位置；同时放出作业带边线及堆土场地。 4.3围堰导流 在河的上游距管中心8 米处用麻袋装土筑挡水坝，坝体坡比1：0.75，顶宽7米，坝高根据河底与地表高差确定，坝长按照河岸宽度确定，在坝的迎水面铺土工布挡水以免渗漏，沿坝两边打木桩加固，直径15厘米，间隔0.5米，桩长5米，两排桩间用8号铁丝连接牢固以免承载时向外倾斜，坝顶铺钢浮板，增加坝的承载力；下游距中心10米处筑拦水坝，坝体坡比1：0.75，顶宽4米，坝高根据河底与地表高差确定，坝长按照河岸宽度确定，在坝的迎水面铺土工布挡水以免渗漏，沿坝两边打木桩加固，直径10-15厘米，间隔0.5米，桩长5米，两排桩之间用铁丝连接牢固。 导流管导流，导流管采用φ813钢管，数量根据河水的流量选取，通常为4-6根，保证河道内水流的正常流动。筑坝时预留出导流管安放的位置，待坝体基本完成后，将导流管下入河中，继续筑坝。 4.4用湿式推土机在（见排水示意图） 4.54.6补口、4.7排水示意图
目录 1.1 国家行业标准规范 (2) 2 工程概况 (2) 2.1 概况 (2) 3 河流穿越通用技术措施 (3) 3.1 组织机构 (3) 3.2 围堰导流施工方法 (4) 3.3 钢套管导流施工方法 (8) 3.4 附属工程 (12) 4 施工主要设备、材料及人员 (14) 4.1 主要机具设备 (14) 4.2 施工材料 (14) 4.3 人员配备 (14) 5 穿越施工进度计划 (16) 6 穿越施工区域平面布置图 (17) 7 河流穿越质量保证措施及HSE管理措施 (18) 7.1 质量保证措施 (18) 7.2 HSE管理措施 (19) 7.3 河流穿越风险源清单及风险消减措施 (20) 7.4 沟下作业安全措施 (20) 7.5 环境保护措施 (21) 7.6 河流穿越应急预案 (21) 7.7 河流穿越HSE应急流程 (25)
1 编制依据 1.1 国家行业标准规范 1.1.1 《输气管道工程设计规范》（GB50251-2003）； 1.1.2 《油气输送管道穿越工程设计规范》（GB50423-2007）； 1.1.3 《输油(气)钢质管道抗震设计规范》（SY/T 0450-2004）； 1.1.4 《油气长输管道工程施工及验收规范》（GB 50369-2006）； 1.1.5 《油气输送管道穿越工程施工及验收规范》（GB50424-2007）； 1.1.6 《长距离输油输气管道测量规范》（SY/T 0055-2003）； 1.1.7 《油气田及管道岩土工程勘察规范》（SY/T 0053-2004）。 2 工程概况 2.1 概况 000000000000000000000。管道长度246km（包含与000线并行段9.82km，不在本设计范围内），管径为Φ711，设计压力9.8MPa，钢管材质为L450M，年设计输量25×108m3/a。全线共设站场4座，其中扩建站场2座（00首站、00末站），新建站场2座（00分输站、000清管站）；设计线路截断阀室11座，其中5座监控阀室，6座监视阀室。 管道沿线水域大中型穿越17次，长度5796m，其中大型穿越5次，长度2886m，中型穿越13次，长度2910m；铁路穿越1次，长度80m；高速公路穿越3次，长度260m；高等级公路穿越12次，长度640m。 000000000000000000000市河流穿越详细分布见下表：
西气东输淮武支线管道工程第三标段线路工程 地下管线、光（电）穿越施工方案 编制： 审核： 审批： 中国石油天然气管道局西气东输淮武支线第三标段项目部 编制日期：2005年11月25日 一、编制依据
1.1 《西气东输管道工程线路施工及验收规范》Q/SY XQ2001-2001； 1.2 其它相关标准、规范。 二、一般技术技术要求 2.1 新建管道从电(光)缆及管道下方通过。 2.2 新建管道管顶与电(光)缆间的距离≥500mm。 2.3 新建管道与已建管道的间距应≥300mm。 2.4 电(光)缆用角钢保护。 2.5 电(光)缆上方300mm处铺红砖层保护电缆。 三、施工准备 3.1 在施工前对设计确定的地下障碍物，首先派专人复核（也可询问附近的村民或其它人员），确认无误后，对实际位置然后做好点示记，将障碍物的类型、深度、走向详细记录； 3.2 对没有确定的地下障碍物，可采取向当地有关部门多方询问的方法来给予确认，或争取到当地的地下障碍物分布图，将其反映到管线施工图上，最终落实到现场。。 3.3 在施工前（布管前），采用人工挖掘的方法将地下障碍物暴露出来，专人看护，特殊情况如光缆、通信线路等要及时通知主管部门现场监护。暴露出来的障碍物要采取必要的保护措施，如采取钢管做横担将光缆、电缆等吊起，在四周设置警示带，注明“通信光缆、严禁割断”等字样； 3.4 穿越段的预制：在主体管道组装焊接的同时将穿电缆等设施的管道预制出来，一般情况下预制管道长度比电缆与新建管道交叉段长20m。其施工方法与检验标准均与主体管道相同。 四、施工技术措施 4.1 开挖管沟 4.1.1 电(光)缆及管道周围3m以内管沟开挖 管沟开挖前应聘请地下设施的主管部门到现场监督指导施工，采用人工开挖，首先根据探测出的电缆位置，在其垂直方向挖长槽探沟，探沟为2×0.5m，用铁锨挖土，用平铲法挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是电缆（光缆）周围的软土层，挖土时就要格外的小心，一点一点地挖土，将电缆（光缆）周围3m之内的管沟全部挖出。
龙泉南观河段钢管穿越南水北调管专项施工方案 一、工地实况 本工程为东部新区金山湾自来水厂及管道工程，管道为双排管敷设安装，桩号K10+70——K12+15段穿越龙泉镇南观村河道，覆土较深且在河道内与南水北调输水管道十字交叉。（南水北调管道东西走向，自来水管道南北走向） 自来水管线采用明挖直埋敷设方式，过南观河段管材采用螺旋焊钢管，材质为Q235，直径为600mm，钢管焊接采用手工电弧焊，管内壁涂无毒防腐漆，管壁外做环氧煤沥青五油三布防腐。 南水北调输水管道此处为焊接钢管，直径为1800mm，管外壁为环氧煤沥青防腐层，管顶距河床上平约700mm。 南观河道内均为河沙及砂石混合层，分布均匀，厚度为4—8米，河道春季为枯水期，地下水位较低。 二、管道施工方案 1、围堰施工 1）根据现场实际情况，采用在交叉处外围打钢板桩作为临时挡水，钢板桩厚度为12mm，深度为4米，四周相连接且在中间加支撑，具体尺寸如平面图所示。 2）钢板桩施工时先施工管道以外部分，管道交接处及中间支撑部分施工采用边下挖边连接的施工方法。 2、围堰内挖土
1）围堰内挖土采用人工和机械相互配合的施工方式，挖掘机挖运输水管道南北向的砂层，管道以下部分土层采用人工配合，挖掘机外运方法进行。 2）采用两次施工方式，每一次挖砂以能满足单根自来水管道安装及支护基础施工为准。 3、降水 1）围堰内降水采用集坑降水方式，根据水位情况采用四个集坑四台泥浆泵抽水外排。 4、支护基础 1）支护基础采用C30混凝土基础，厚度300mm,上砌370mm砖墙，高度900mm，与南水北调管接触部分采用C30钢筋混凝土，配筋Φ 12@150，双向双层布置，混凝土厚度20cm.具体尺寸见支护剖面图 2)支护共设置三处，施工时先施工1.2，单根自来水管道安装后施工支护3 5、自来水管道安装 1）待支护1.2达到强度后，安装自来水管道，采用先安装交叉部分段，然后安装其他部分段。 2）安装时采用两台挖掘机搬运自来水管道，使其自南水北调管下安全通过，搬运时采用长吊带拖拽，一台挖掘机在前拖，另一台在后面推。安装时严格控制与南水北调管之间距离不低于500mm。 3）安装完支护1.2之间管道后施工支护3，然后再进行另一根自来水管道安装，方式同上。
公路顶管穿越施工方案 1 工程概况 2 方案总述 根据设计及施工现场实际情况的要求，本标段公路穿越采用顶管机顶钢筋混凝土套管的穿越方式，采用的钢筋混凝土套管规格为DRCφ1500×2000×150、GADRCφDN1000×2500×100、 GADRCφDN800×2000×70，具体施工方案如下。 3施工方案 3.1施工程序 准备工作→测量放线→场地平整及作业坑开挖→安装顶管机→顶进作业及套管安装→主管线穿越→套管封堵→安装附件→回填恢复地貌→记录与检查验收 3.2施工准备 3.2.1施工前应先熟悉图纸、勘察现场，掌握所要施工道路的设计要求及现场地形、穿越土层地质等情况。 3.2.2开工前应及时与公路行政管理部门及水利局等相关单位联系，取得穿越 施工的合法手续；搞清所施工道路的地下管道、线缆等情况。 3.2.3施工材料准备齐全，穿越套管检验合格并经监理工程师认可，质量符合设计要求。 3.2.4每一条公路穿越施工前，应征得监理工程师批准。 3.2.5对操作工人进行技术交底，使其掌握施工技术要求、质量要求及安全要求。 3.3测量放线 3.3.1根据设计给定的控制桩、水准桩进行测量放线，放线时首先移桩、拴桩、护桩，对测量控制桩进行全过程保护。 3.3.2放出穿越中心线，设置穿越中心桩、施工作业带边线桩，并做出明显标志；并保护套管或管道顶距公路路面＞1.2 m；距公路边沟沟底>1.0m；且套管长度宜伸出路堤坡脚、路边沟外边缘不小于2m。 3.3.3根据现场情况放出作业坑开挖边线及主管预制场地。发送坑宜选在地面高程较低的一侧，应有足够的长度和宽度。 3.3.4做好放线测量记录，并报工程监理确认。
大开挖穿越小型河流施工方案
大开挖穿越小型河流施工方案 根据招标人下发的招标文件以及对现场进行的勘察可知，本标段大开挖穿越小型河流共19次。管线途经区域地形起伏较大，河流分布于U 型谷地中，两侧一般较为平坦。在丰水期呈现量大、流急的特点；在枯水期则水流量和水面宽度较小，且水深较浅。需穿越河流近年来经过当地政府改造已经成为当地排涝和灌溉的主力河流，为了不影响当地的正常农业生产和排洪安全，施工作业期选在春灌以后、雨季之前。中型河流施工选在该河流的枯水期。针对以上特点拟在枯水期采取半幅围堰截流方式穿越中型河流。 1.施工工序 2.施工准备 2.1施工前应详细阅读施工图纸及设计文件，详细调查穿越处水文、地质情况，并现场落实河道冲刷深度或清淤深度，确保施工 测量放施工准 草袋围堰 检查验收、管沟 稳管 开挖导流堰间排水、清穿越段管道施管沟开挖、管道围堰拆除、地貌
后的管顶埋深距离冲刷线不小于 1.0m，然后制定制定施工方案，报监理单位批准。 2.2根据土壤性质、水流速度、开挖深度或试挖资料等因素确定河底管沟的沟底宽度和边坡尺寸。 2.3对测量的仪器进行校核，备全测量所用的物、料。 2.4根据管沟开挖深度及开挖坡比，估算用地宽度，提前做好超占用地手续。 2.5根据施工总体计划安排和施工实际进度情况，在河流穿越前20天由外协人员向当地水利部门上报河流穿越的报告，征得其同意并获得审批。 3.测量放线 根据确定的沟底宽度和坡度，施工前，测量人员在岸边打标志桩、撒白灰线，标明管沟中心线、管沟边线、围堰边线，并拉两条细线，标明作业带边线。 4.开挖导流渠 在围堰前，在预制管段侧的河流对岸开挖导流渠，将截流后的上游河水引至下游。导流渠上口宽4m、下口宽1.5m（也能够根据现场河流实际流量确定），深度根据现场实际情况确定，长度为100m左右（导流渠布置示意见下图）。用挖掘机开挖导流渠，
山西煤层气有限责任公司煤层气管道外管敷设项目河内及河道边缘管线敷设 专项施工方案 编制： 审核： 批准： 山东显通安装有限公司 山西沁水项目部 2019年10月10日
目录 1工程概况 (1) 2施工方案的确定 (1) 3施工准备 (3) 4．测量放线 (3) 5.主体组焊及无损检测 (3) 6．管道防腐补口 (5) 7.围堰导流 (5) 8．坝间排水 (6) 9．管沟开挖 (6) 10．管道下沟 (7) 11.各段连头、碰死口 (7) 12．管道稳管 (8) 13．管沟回填 (8) 14．拆除围堰 (8) 15.管道清管、测径、试压、干燥 (8) 16.三桩埋设 (10) 17．地貌恢复 (10) 18．清理现场 (10) 19.人员、设备、材料需求计划 (10) 19.1人员需求计划 (10) 19.2设备机具需求计划 (11) 20.质量管理 (11) 21. HSE保证措施 (11) 21.1健康保证措施 (11) 21.2施工工地与驻地安全措施 (12) 21.3环境保护措施 (12) 1
1工程概况 1.1本工程为山西煤层气有限责任公司煤层气管道外管敷设项目工程，包括1条主干线，管道全长约2839米，设计压力6.3MPa，设计输量100万m3/d，管径φ219.1*6.35mm；管道起点山西蓝焰煤层气集团有限责任公司胡底增压站，终点为山西煤层气有限责任公司东山村液化工厂；管道全线沿现状固县河，在河内敷设。 1.2本工程难点为：管道沿河道敷设，管沟开挖中会出现地下水，造成管沟开挖、管线下沟有一点困难；管线设计压力为6.36.3MPa，为中压管道，对于煤层气行业属于压力较高的管道了（在管道施工过程中到试压和清扫阶段，会根据情况编制管道试压、清扫及干燥方案）。 1.3本工程全线沿固县河道敷设，河水平均深度约在0.4m左右，最深处约0.7m，最浅处约0.2m；根据标注桩点，在河内或河水边缘敷设的共有5处，长度约为600m；其中0+300m处在河道边敷设，长度约20m左右；0+900至1+050处在河边缘敷设，长度约180m；1+250至1+400处在河边缘敷设，长度约130m；1+550至1+700处在河内敷设，长度约180m；2+100至2+200处在河内敷设，长度约100m。其余管道沿固县河道走向敷设，管线埋深为管顶 2.5m，管沟开挖深度为土方段深度为2.8m，石方段深度为3m；开挖深度较深。根据设计图纸要求进行放坡，距离河道较远处放坡比例不得小于1:0.75；距离河道近或在河内施工的放坡比例不得小于1:1； 1.4其中大部分管道敷设与中石油管线伴行，距离中石油管道最近距离约3.7m左右，距离中石油管道小于5m处约有7-8处，施工中要注意探明已建管道后再进行机械管沟开挖。 2施工方案的确定 因河水水流较大，在河道内开挖管沟拟采用在河道内围堰截坝，实现河道暂时改道的大开挖穿越施工方法。管道焊接检测及防腐完成后进行管沟开挖，分段施工，每段长度约在50m-100m，沟内降水采用多打降水井点和混流泵抽水排水的方法实现管道内降水，管沟开挖深度适当加深，开挖深度保证在3.3m左右，下沟后管道下垫编织袋，使管道高于河水高度，并保证管道埋深的深度。管线下沟后按照要求进行土稳管，所有措施完成后进行 1
燃气管线下穿段沥青路面恢复工程 施 工 方 案 编制： 审核： 审批：
一编制说明 1 编制依据 （1）、《城镇燃气输配工程施工及验收规范》（CJJ33-2005） （2）、《城镇道路工程施工及质量验收规范》（CJJ1-2008） （3）、《公路沥青路面施工技术规范》JTG F40-2004。 （4）、《公路水泥混凝土路面施工技术规范》（JTGF30-2015） （5）、道路工程施工图设计 （6）、其他按规定强制执行的相关国家标准、行业标准、地方标准 （7）、现场探勘所获得的相关资料 2 编制原则 （1）安全第一的原则 在本方案的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。本工程位于望桥路与南四环辅道交叉口，望桥路为新修道路，道路工程已施工完成，但是没有竣工验收，现已有车辆通行，必须把安全措施落实到位、确保万无一失的前提下组织施工。 （2）优质高效的原则加强领导，强化管理，优质高效。确保创优规划和质量目标的实现。施工中强化标准管理，加强内部管理，降低工程成本，提高经济效益。 （3）确保工期的原则根据现场实际情况，业主工期要求，燃气管线工程施工完成后，我单位立即组织进场进行管线回填、路面恢复及附属工程施工，严格执行国家、行业颁发的现行的有关工程施工的技术规范、质量验收标准和安全生产的有关规定，保证按期保质的完成相关工程。 3 编制范围燃气管线下穿段 二主要工程量 主要工程数量表
三施工准备 1 技术准备 （1）技术人员认真熟悉设计图纸和现场情况，组织相关人员进行现场勘察，并学习相关施工规范及标准。 （2）测量人员根据施工图及给定的坐标点施工放样。 （3）试验员对原材料进行送检和做好见证取样计划。 2 现场准备施工前场地安全设施准备就绪，标牌、标志清楚齐全。 四施工部署 1 施工安排根据现场实际条件，在保证总工期要求的基础上，合理组织安排施工 作 2 投入的主要机械设备主要机械设备见下表1
穿越中油管线施工方案 This manuscript was revised on November 28, 2020
输水管线穿越石油、西气东输管线 施 工 方 案 编制： 审核： 审批： 河南五建建设集团有限公司 新郑市第二水厂项目部 年月日 输水管线穿越石油管线、南水北调施工方案 一、工程概况 输水管线南起加压泵站，北至华南城，在大杨庄村口处与新港石油管道、兰郑长石油管道和西气东输石油管道平面交叉，经测量平面交叉位置在图纸设计桩号为3+520到3+600之间，为保证工程施工安全，制定以下施工方案。 交叉位置平面示意图： 二、施工方法简介： 地下管道穿越计划由焊接安装组和土建施工组配合施工。在进行管道穿越施工前，首先使用金属探测器确认已建管道的位置，并采用人工开挖方式先将管道挖出，使管道及其同沟敷设的光缆完全暴露在视线范
围内，然后继续人工开挖到已建管道两侧各3m处，再采用机械开挖方式进行管沟的开挖。在管沟开挖前将新建穿越管道段预制完成，并完成穿越管道段的防腐补口、补伤等。当管沟开挖到设计深度且完成细土垫层后进行新建管道的穿越，然后进行管沟的回填、连头等施工。
设计交桩位置，采用人工试探性开挖，直到完全确定管道的位置及走向。 3.3、管线的开挖及保护 1、管沟开挖 管道周围3m以内管沟开挖管沟开挖前应申请管道的权属单位主管部门派人员到现场监督指导施工，采用人工开挖，首先根据探测出的管道和位置，在其垂直方向挖长槽探沟，探沟为2×0.5m，用铁锨采取平铲法挖土，边挖边清理散土，挖沟人员要时刻注意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是管道周围的软土层，挖土时就要格外的小心，将管道周围3m之内的管沟全部挖出。 管道及光缆周围3m以外的管沟开挖用机械开挖。开挖是在管道及位置已确定，且在人工挖出管道位置后进行的。管沟开挖深度以管道下方1.8m深为基准，在管道与新建管道交叉段每侧各10m内是水平面。 根据挖土深度和图纸情况，采用放坡开挖，开挖放坡系数为1:0.3-0.5之间 2、已建管道的防护 人工开挖时，注意边坡的坡度和稳定性，根据定位的位置，先沿管道的走向方向每侧深入基槽土壁内400mm宽度，清理长度沿沟槽方向管道外壁每侧1m，进行人工开挖。开挖完成后，采用8mm厚胶皮将管道进行整体包裹，并用8#铁丝进行捆扎，然后将钢管瓦形支撑放入已建管道底部，支撑管道，用横担及吊分三处带将已建管道固定好。 地下管道防护固定示意图
河道综合整治工程河堤破除保护 专 项 施 工 方 案
编制人： 审核人： 批准人: 编制单位： 二0一六年九月 第一章工程概况 一、工程施工概况 ***河道综合整治工程,有两道钢管横穿河道,接市政道路污水管，需要破除河道两侧河堤。其中一处位于***小区门口北侧26米处,管道为D325*8钢管，长15米，接***污水管网，管内底标高为8.48m和8.41m，河底标高为8.51m。另一处位于***科技产业园门口南侧12米处，管道为D219*6钢管，长29米，接胜利村路污水管网，管内底标高为6.90m和6.80m，河底标高为8.201m。待管道完成之后，再将河道两侧的堤坝及栏杆恢复原貌。 二、水文气象条件 1、本工程沿线地区属温带大陆性季风气候，四季分明，冬季较长，霜期较短，全年降水量主要集中在6-9月，为河道主汛期。 2、降水量：本次施工随季节性施工，在河道枯水期进行，有效避开雨季，尽量减少破堤施工时对河堤防洪功能的影响。 二、破堤施工工序
一、施工准备 1、测量放样：通过放样确定破堤范围及占地面积。 2、绘出平面图，计算出破堤范围控制点坐标报监理工程师核准。 二、施工工序 1、拆除栏杆——破堤——管沟开挖——管道安装——沟槽回填——堤坝恢复。 2、根据地勘及当地水文资料，沟槽开挖深度在地下水位以上，故本工程不考虑地下水降水措施。同时，在施工本工程时，需先完成相应位置河道内的围堰工程。 3、为保证工程质量和降低施工费用，此次破除河堤按原变形缝整仓破除，管道埋设在破除段中心位置。在开挖前做好对河堤物件的分类及编号工作，妥善安排物件的存放位置，为之后的恢复工作做好准备。管道开挖时按放样分阶、放坡进行，挖至管道埋设深度以上20cm时，采用人工清底，清除基底松散砂砾石，避免机械施工对基底的扰动。 沟槽开挖完成后，经监理工程师及质量监督部门验收合格方能进行管道安装。在安装管道时，在运输和安装过程中，应避免破坏管道外防腐。在运输工程中，用编织袋包裹管道，机械吊装时做到轻拿轻放，严禁管道与基壁及石块等硬物碰撞。吊装到位时，撤除编织袋并检查管道外防腐及焊缝有无破损和裂口，如发现质量缺陷要及时处理。检查合格后，对管道进行混凝土保护，在振捣混凝土时，振捣棒不能直接碰击管壁，并防止漏振和过振。
