××公司
燃气锅炉
技术规范书××公司2015年12月
目录
××有限公司
燃气锅炉技术规范书
1总则
1.1 本技术规范适用于××公司燃气- 蒸汽联合循环燃气发电机组燃气锅炉（调峰锅炉）及其辅
助设备，并提出燃气锅炉及附属设备的功能设计、性能、安装和试验等方面的技术要求。
1.2 本技术规范提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，并未对一
切技术细节做出规定，也未充分引述有关标准和规范的条文，供货方应提供一套满足本技术规范
和所列标准要求的高质量的产品及相应的服务。对国家有关安全、环保等强制性标准，所供产品必须满足其要求。
1.3 如未对本技术规范提出偏离内容或意见，将认为供货方提供的设备完全符合技术规范和标准
的要求。偏离内容或意见必须清楚地表明。
1.4 本技术规范书所使用的标准如遇供方所执行的标准发生矛盾时，按较高标准执行。
1.5 本技术规范规定了燃气锅炉及附属设备的供货范围，供货方应保证提供的设备是全新的、先进的、可靠的、完整的且组合布置合理的，所供设备必须具有同等机组运行业绩并被证明为成熟
产品。
1.6 供货方应具有相关设计制造资质。
1.7 在签订合同之后，需方有权提出因规范、标准和规程发生变化而产生的一些补充要求，具体事项由供需双方共同商定后执行。
1.8 合同签订后，按照技术规范书要求，供方需将合同设备的设计、制造、检验、装配（安装调
试) 、试运、验收、试验、运行和维护等标准清单给需方。
1.9 设备釆用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有
关设备专利的一切责任。
1.10 供方负责提供燃气锅炉设备及其附属设备的外形图、基础图、管口接口等资料给需方进行
设备安装和设计，因供方提供图纸失误而造成的损失，由供方负责赔偿。
1.11 供方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。所有文件、工程图纸及相互通讯，均应使用中文。
1.12 供方（投标方）在投标报价书中应列出在工程进度中和由于招标方（需方）设计方案变动
可能会产生数量变化的设备、材料单价，并应承诺这些设备和材料在工程设计、安装、调试和试运期间单价不变。
1.13 投标方对所供整套装置负有全责，即包括分包( 或采购）的产品，分包( 或采购 ) 的产品制造商应事先征得需方（招标方）的认可。
1.14 供方将按需方的要求将选用的材料与采用的标准，包括热化学和机械性能的全部资料提交
给需方确认。
1.15 投标方（供方）供货范围内所有设备的选型，除本规范书要求的外，其余应在投标书中列
出，并征得招标方（需方）的认可。
1.16 设计中选用的设备材料应能适用现场环境变化的要求并具有较好的防腐蚀能力。
1.17 只有招标方（需方）有权修改本规范书。合同谈判将以本规范书为蓝本，并列入招标方（需方）所认可的技术偏差，经修改后最终确定的技术协议将作为合同的技术附件，并与合同正文具有相同的法律效力。
2工程概况
2.1××公司一期2× 21MW燃气 - 蒸汽联合循环机组位于广州中新知识城北起步区，一期（2×21MW）机组配套一台燃气锅炉作为调峰锅炉，燃气锅炉产出物为蒸汽，供给工业用户使用，蒸汽参数为： (a) ， 230 ° C， 20t/h 。
3现场条件
3.1 概述
3.1.1站址位于叉叉。站址地理坐标点：X 为， Y 为 ( ××坐标系）。
3.2 水文条件
3.2.1站排涝标准采用20 年一遇 24 小时设计暴雨当天排干不成灾。
3.3 气象条件
3.3.1叉叉位于北回归线以南，属亚热带季风气候。南濒南海，受海洋性气候的影响，温暖多雨，尤其以 58 月雨量最多，空气湿度大，日照时间长，具有夏无酷热，冬无严寒，终年无雪，霜期
甚短的特征。受东亚季风的影响，夏季盛吹东南风，冬季常受高纬度地区的冷空气影响，当冷空
气过境时，通常出现68 级的偏北风，全年以偏北风为主。夏秋之间常伴有热带气旋，风速较大，大风日数也较多。历年十分钟最大风速达s 。
3.3.2恒运分布式能源站站址的气象要素特征值见表 1 及表 2。
表 1 站址主要气象参数
序号气象内容气象参数
1 历年年最大降雨量
2 历年年最小降雨量
3 历年日最大降雨量
4 历年一小时最大降雨量
5 历年十分钟最大降雨量
6 累年平均雾日数6d
7 累年平均霜日数2d
8 累年平均雷暴日数
9 累年平均降雨日数157d
10 累年平均冰雹日数
11 累年平均大风日数4d
表 2 站址气象要素特征值表
月 / 年 1 2 3 4 5 6 7 8 9 10 11 12 全年项目
累年逐月平均气压
（hPa）
累年逐月平均气温（℃）
累年逐月极端最高气温
（℃）
累年逐月极端最低气温
（℃）
累年逐月平均相对湿度71 77 82 84 84 84 82 82 78 71 67 67 78 （%）
累年逐月最小相对湿度 4 12 10 22 26 21 36 30 6 14 7 5 4
（%）
累年逐月平均水汽压（hPa）
累年逐月最大水汽压（hPa）
历年逐月平均降雨量（mm）
历年逐月平均蒸发量（mm）
累年逐月平均风速（m/s）
历年逐月平均日照时数（h）
3.4 地质条件
3.4.1站址所在区域的50 年超越概率为10%的地震动峰值加速度为，对应的地震基本烈度为Ⅶ度。站址内建筑抗震设防为7 度。
3.4.2站址附近未发现有压矿情况，未发现有滑坡、泥石流、地下洞穴、采空区、塌陷等不良地质作用
3.4.3站址上覆土层主要为第四系冲洪积的砂土层及粘性土层，局部鱼塘或低洼地段可能存在淤泥等软土，
下伏基岩为花岗岩。
3.4.4站址的地下水分为松散岩类孔隙水和基岩裂隙水，主要受大气降水补给。
3.5 燃料条件
燃气锅炉所燃天然气气源品质暂按西气东输二线天然气成分和物理特性考虑，物性参数详见下表3。
表 3天然气成分及参数表
甲烷 (CH4)
乙烷（ C2H6）
丙烷 (C 3H8 )
正丁烷
(C4 H10)
异丁烷
气源成分
(C4 H10)
异戊烷
(C5 H12)
二氧化碳
(CO2)
氮气 (N 2)
气相密度
比重
分子量
高热值
物性参数
（ 20℃）
低热值
（ 20℃）
华白数
4主要设备技术规范和技术要求mol %
mol %
mol %
mol %
mol %
mol %
mol %
mol %
3
（空气 =1）kg/kmol
MJ/m3
MJ/m3
MJ/m3
4.1炉型及运行方式
4.1.1.1本燃气锅炉为燃气- 蒸汽锅炉，产出物为过热蒸汽。
4.1.1.2采用双锅筒纵置式 D 型布置的自然循环的燃气锅炉。
4.1.1.3采用微正压燃烧，全膜式水冷壁密封结构。
4.2锅炉（燃气- 蒸汽）参数及要求
4.2.1额定压力：。
4.2.2蒸汽参数：（a），230°C，20t/h。
4.3其他方面参数
4.3.1除氧方式为热力除氧。
4.3.2给水温度为104℃，给水、锅水水质符合GB/T 1576-2008 《工业锅炉水质》中给水、锅水
标准。
4.4主要设备技术要求
4.4.1锅炉性能
4.4.1.1燃气锅炉应釆取相应的防爆措施及防止烟气冷凝水倒灌进入停运机组的措施。
4.4.1.2管组与弯头的连接需用氩弧焊、并经无损探伤检验合格。锅炉各主要承压部件的设计使
用寿命大于20 年。
4.4.1.3锅炉本体上应设有管组检查、清洗门；
4.4.1.4设备应配带全套安全阀、放空阀、排污阀、压力表、温度计、壳体排污阀等阀门仪表；
4.4.1.5保温要求:为节能及防止烫伤要求，应对设备外表面需要进行保温。设备制造方应负责
保温设计，提出保温材料的品种、性能，并提供需要保温部件的名称、外表面积、表面温度及对
保温结构形式的要求。锅炉炉墙、烟风道、各种热力设备、热力管道以及阀门应当具有良好的密
封和保温性能。当周围环境温度为25° C 时，距门（孔) 300mm以外的炉体外表面温度不得超过50° C，炉顶不超过70° C，各种热力设备、热力管道以及阀门表面温度不得超过50℃。
4.4.1.6省煤器入口、汽包、过热器等所有承压管道均装设汽水取样用的取样头和一次门。
4.4.1.7锅炉的负荷调节手段简单、灵活。
4.4.1.8锅炉在运行时，炉本体、汽水管道等部件没有异常振动。
4.4.1.9宜采用半冷凝或者全冷凝尾部热交换装置，回收烟气中的热量。
4.4.1.10应合理布置受热面，选取合理、经济的烟气流速，减小烟气侧的阻力。
4.4.1.11锅炉辅机配置应当与锅炉匹配，满足锅炉及其系统高效运行的要求。
4.4.1.12应当合理设置检修门（孔），便于受热面清灰、清垢、保养和维修。锅炉门（孔)、窥视孔应当采用密封结构，保证锅炉漏风系数在设计要求之内。
4.4.2汽包
4.4.2.1汽包选用具有成熟经验的钢材品种作为制造汽包的材料。制造汽包的每块钢板以及焊缝
均经过检验并符合《锅炉安全技术监察规程》的要求。并出具合格证明。汽包重量及尺寸已考虑
运输条件。
4.4.2.2汽包内部结构采取合理措施，避免炉水和进入汽包的给水与温度较高的汽包壁直接接触，
以降低汽包壁温差和热应力。
4.4.2.3汽包内部采用先进成熟的锅内分离装置，确保汽水品质合格。汽包内部装置严密、固定
可靠，单个汽水分离器出力及汽水分离器的总出力有足够的裕度。
4.4.2.4汽包水室壁面的下降管孔、进水管孔以及其它有可能出现温差的管孔，采取合理的管孔和合理的结构型式和配水方式，防止管孔附近的热疲劳裂纹。
4.4.2.5汽包的水位计安全可靠，便于观察，指示正确。同一汽包上两端就地水位计的指示偏差
不大于 20mm，釆用无盲区双色水位计。
4.4.2.6汽包上确定正常水位，允许的最高和最低水位，并设置电接点水位表作指示、报警、保
护用。汽包水位测孔不少于 3 对，并配供一次门。
4.4.2.7汽包上有供酸洗、热工测量、停炉保护、水压试验、连续排污、紧急放水、自用蒸汽、
炉水及蒸汽取样、省煤器再循环管、安全阀、空气阀等好的管座和相应的阀门。
4.4.2.8汽包设计制造时需考虑运输、吊装时所需的吊耳。
4.4.2.9汽包上不允许有补焊等有缺陷。
4.4.2.10供方向需方提供制造汽包的各项工艺记录、检验记录等档案副本，并提供水压试验的
水质、水温和环境温度及环境温度的范围文件。
4.4.3 过热器
4.4.3.1 过热器的设计需保证各段受热面在起动、停炉、以及事故后恢复到额定负荷时不致超温
过热。
4.4.3.2 为防止爆管，各过热器管段进行热力偏差的计算，合理选择偏差系数，并在选用管材时，在壁温验算基础上留有足够的安全裕度。
4.4.3.3 锅炉设计需考虑消除蒸汽侧和烟气侧的热力偏差。
4.4.3.4 过热器在运行中无晃动。
4.4.3.5过热器管及其组件，在出厂前均按《锅炉安全技术监察规程》的要求。通过焊缝探伤，
通球试验及水压试验合格，并提供试验报告。管束管联箱内的杂物、积水彻底清除净，然后用牢固的端盖封好。
4.4.3.6 过热器设有反冲洗接口。
4.4.3.7 过热器设有排放空气及水压试验后放水的管座和阀门。
4.4.4 省煤器
4.4.4.1 省煤器管（或其他尾部受热面）应采用ND钢材质或其它具有良好的抗低温腐蚀的钢材
料。
4.4.4.2为保护省煤器，锅炉设有再循环管路，在锅炉起动过程中对省煤器有必要的冷却。
4.4.4.3 锅炉后部烟道内布置的省煤器等受热面管组之间，留有足够高度的空间，供进入检修、
清扫。
4.4.4.4 省煤器在最高点处设置排放空气的接管座和阀门。
4.4.4.5 省煤器管束，在出厂前均按《锅炉安全技术监察规程》的要求，焊口无损探伤检验合格。
4.4.4.6 省煤器入口联箱设置牢靠的固定点，能承受主给水管道一定的热膨胀推力和力矩。具体
数值与设计院商定。
4.4.5阀门
4.4.
5.1锅炉的汽包、过热器上有足够数量的安全阀，其要求符合《工业锅炉压力容器监察规程》。安全阀不出现拒动作和拒回座，起跳高度符合设计值。回座压力差不大于起跳压力的7%，供方需提供锅炉水压试验时压紧安全阀的工具和起动专用校验装置及方法。
4.4.
5.2所有阀门在出厂时均达到不须解体的安装使用条件。焊接连接的阀门，其焊口处做好坡口。用法兰连接的阀门，配以成对的法兰和所需的螺栓、垫片。
4.4.
5.3锅炉本体范围内的主要阀门包括过热器出口的控制阀、连续排污阀等均采用优质产品。
4.4.
5.4供方必须提供锅炉水压试验时压紧安全阀的工具。
4.4.6钢结构及平台扶梯
4.4.6.1锅炉采用露天布置，运转层为钢格板平台。
4.4.6.2锅炉构架除承受锅炉本体荷载外，还将承受锅炉本体范围内的各汽水管道、锅炉各层平台、防磨保温材料以及风载及地震作用。
4.4.6.3锅炉钢结构的主要构件的材料，采用抗腐蚀性能好的高强度钢。
4.4.6.4钢结构构件的接头，釆用焊接连接。
4.4.6.5凡有门孔、测量孔、阀门、观察孔、主蒸汽管道处均有操作维护平台，钢结构平台均采
用钢性良好的防滑格板平台。
4.4.6.6锅炉主要扶梯倾角宜采用45°，踏步采用防滑格栅板。
4.4.6.7锅炉设置膨胀中心。通过水平和垂直方向的导向与约束，以防炉顶、炉墙开裂和受热变
形。
4.4.6.8 刚性梁有足够的刚度，避免运行中发生晃动和炉墙震动。
4.4.6.9 供方考虑钢结构组件的运输和起吊条件，避免在搬运或安装过程中发生变形和意外。
4.4.6.10 钢构架的主立柱、横梁等在设计制造中配置起吊必需的吊耳和安装作业所必需的扶梯。
4.4.6.11 锅炉范围内炉墙外保护板采用厚的梯形波纹金属板，并釆用防锈紧固件。
4.4.6.12锅炉平台、扶梯、栏杆等设计已考虑防止阻碍锅炉本体汽水管道的布置。锅炉钢架满
足便于燃气锅炉的布置及检修的需求。
4.4.6.13锅炉本体外壳部分采用彩色装饰板，不锈钢压条。
4.4.7保温和油漆
4.4.7.1供方将提供锅炉范围内的保温、油漆设计，包括锅炉设备、管道、阀门及附件等。
4.4.7.2供方将负责炉墙的设计并提供护墙保温金属构件。保温材料品种及性能由供方提供。
4.4.7.3锅炉设备的所有部件的金属表面均在出厂前进行净化和油漆。门孔部位设计确保外表面
温度和散热量控制在要求的范围内，即燃气锅炉正常运行情况下，保温层表面温度不高于（环境温度 +25℃），散热量一般不超过290W/m2。
4.4.7.4锅炉的钢结构刷一层底漆、二层面漆（安装完成后现场刷漆，油漆颜色根据厂房整体规
划确定）。
4.4.7.5所有易被踩踏的保温有良好的防护措施。
4.4.7.6设备铭牌釆用耐腐蚀的金属板制造。
4.4.8热工测量、调节、保护和控制
4.4.8.1供方在设计锅炉设备及其系统时，考虑各种工况下的安全及合理的运行操作方式，以书
面文件提出参数测点布置及锅炉的运行控制要求和联锁保护要求，主汽压力和温度控制、水位控制等。
4.4.8.2供方提供有关锅炉特性和设计特点的有关信息以及有关设备运行期限和推荐的联锁、报警和跳闸条件的信息。
4.4.8.3供方提供的锅炉能满足上述控制要求并能稳定地启动和运行。在变负荷下，运行参数的
偏差在允许范围之内。
4.4.8.4随本体供的检测元件、仪表及控制设备，设计选用通用产品，符合国家有关标准。其仪
表及控制设备的选型尽可能与全厂的仪表及控制系统选型协调一致。选用的仪表不含有水银等有
害物质。选用行业内较先进的知名品牌产品。
4.4.8.5供方提供满足机组启停与运行中安全监视和经济运行所必须的、安装在本体范围内的汽
水侧的测量仪表、安全保护装置、调节阀门。对于在锅炉本体范围内而供方不提供的、需由需方提供的设备，供方将以书面形式给出详细的规范及接口要求。
4.4.8.6供方将提供必要的汽水侧的热电偶插座，并提供烟压取样及试验点、烟气分析取样点、
其他要求或规定的仪表取样点测点布置图，以支持I&C 系统设计。
4.4.8.7汽包水位满足如下要求：
4.4.8.7.1就地汽包水位计安全可靠、便于观察、指示正确，釆用双色水位计；
4.4.8.7.2同一汽包两端就地水位计指示的相互偏差不大于20mm；
4.4.8.7.3远传的汽包水位的测孔为两对双室水位平衡容器、一对为电接点水位装置。各测点位置能反映汽包内的实际水位，防止水流、汽流等因素影响而造成虚假水位现象。
4.4.8.8为使全厂执行器选型一致，便于以后维护和检修，供方提供锅炉范围内的电动调节阀门
等的执行器的力矩、接口要求、安装要求等。
4.4.8.9供方提供锅筒金属温度测点，并说明测点位置、允许的最高的温度值（或温差值) 、温度超过多少时必须停炉。供方并指明哪些是运行中必须监测的点，哪些是提供试验用的测点。热元件由需方统一考虑。
4.4.8.10阀门的驱动装置，其驱动力矩与阀体的要求相适，阀门安全可靠、动作灵活、并附有
动态特性曲线。随驱动装置提供的接线盒，其密封性、防尘、防水符合IP56 防护等级。
4.4.8.11供方提供锅炉本体、各联箱及连接管道上的元件插座尺寸按热元件接口螺纹规格确定。
4.4.8.12供方提供设计范围内所有设备、阀门、管道、测点。
4.4.8.13供方需提供锅炉运行说明书。
4.4.8.14供方需提供燃气锅炉烟气排放监测装置。
4.5燃气锅炉性能保证值
4.5.1锅炉额定蒸发量保证值：20t/h ， 20%的富裕容量；
4.5.2主蒸汽压力：(a)；
4.5.3主蒸汽温度：230 ℃；
4.5.4排烟温度：≤170 ℃；
4.5.5排烟处的过量空气系数：≤；
4.5.6锅炉强迫停用率：≤2%；
4.5.7正常排污率：≤2%；
4.5.8额定工况热效率：≥90%。
4.5.9给水、锅水水质符合GB/T 1576-2008 《工业锅炉水质》中给水、锅水标准。
5供货范围
5.1 硬件部分
5.1.1燃气-蒸汽锅炉主机（包括配套的钢架、平台、梯子）；
5.1.2燃烧器及相关节能器；
5.1.3除氧器、除氧水泵及相关管道、附件；
5.1.4分汽缸及附件；
5.1.5燃气-蒸汽锅炉范围内的一次阀门、仪表；
5.1.6取样装置；
5.1.7电控仪表柜；
5.1.8加药装置及燃气锅炉水处理系统；
5.1.9给水泵及管道、附件；
5.1.10定排、连排装置；
5.1.11鼓风机及其辅助设备如进口消音器等；
5.1.12烟道及烟囱等钢制配套件。
注：未尽之处按常规提供或供需双方协商决定。
5.2 软件部分（包括图纸技术资料）
5.2.1一般要求
5.2.1.1供方提供的资料使用国家法定单位制即国际单位制，语言为中文。其中提供的图纸须同
时提供 AUTOCAD 2004、 office2010或更高版本的电子文本。
5.2.1.2资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整，满足工程要
求。
5.2.1.3供方资料的提交及时、充分（提交时间接到中标通知书后15 个工作日内），满足工程进度要求。
5.2.1.4供方提供的技术资料一般可分为投标阶段，配合设计阶段，设备监造检验、施工调试试
运、性能试验验收和运行维护等四个方面。供方需满足以上四个方面的具体要求。
5.2.1.5对于其它没有列入合同技术资料清单，如是工程所必需文件和资料，一经发现，供方保
证及时免费提供。
5.2.1.6将及时提供锅炉岛初步设计和施工设计的资料和图纸，提供的时间应满足各阶段设计进度要求。
5.2.1.7供方及时提供与合同设备设计制造有关的资料。
5.2.1.8供方提供的技术资料为每台三套。
5.2.2供方在接到预中标通知两日内提供正式图纸文件资料，最终图纸注明订货合同号并有明显
的最终版标记。提供文件的份数为三份，同时提供给设计院和业主电子文件各一份。
5.2.2.1随投标书提供的图纸：
5.2.2.1.1供货和设计界限图；
5.2.2.1.2基础载荷图。
5.2.2.2供方在接到预中标通知三日内提供供设计用图纸：
5.2.2.2.1设备基础图（含详细布置，动、静载和抗地震结构图）；
5.2.2.2.2设备外形尺寸图，总平面布置图，正视图，侧视图，并有详细尺寸；
5.2.2.2.3与有关设备配合接口图，管道连接图，法兰和焊接接口尺寸，重要部件的组装图；
5.2.2.2.4设备部件、零件明细表（含规范、数量、重量和材料）；
5.2.2.2.5供货范围清单、备件及专用工具以及其清单等。
5.2.2.3设备监造检验所需技术资料。
5.2.2.4施工、调试、试运、机组性能试验和运行维护所需技术资料：
5.2.2.4.1提供设备安装、调试和试运行说明书，以及组装、拆卸时所需技术资料；
5.2.2.4.2安装、运行、维护、检修所需详尽图纸和技术文件，包括设备总图、部件总图、分图
和必要的零件图、计算资料等；
5.2.2.4.3设备的安装、运行、维护、检修说明书，包括设备结构特点、安装程序和工艺要求、
起动调试要领。运行操作规定和控制数据、定期校验和维护说明等；
5.2.2.4.4供方备品、配件总清单；
5.2.2.4.5调节阀和电动阀门说明书，安装接线图及原理图；
5.2.2.4.6锅炉安装使用说明书；
5.2.2.4.7锅炉最终计算数据汇总表（包括热力计算、烟风阻力计算，水动力计算，强度计算，
安全阀排汽量计算) ；
5.2.2.4.8汽包水位测量平衡容器基本结构图。
5.2.2.5供方提供其他技术资料：
5.2.2.5.1检验记录、试验报告及质量合格证等出厂报告；外委主要部件的合格证书和试验报告；
5.2.2.5.2供方提供设计、制造时所遵循的规范、标准和规定清单；
5.2.2.5.3设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料( 各种清单），设备和备品存放与保管技术要求，运输超重和超大件的明细表和外形图；
5.2.2.5.4详细的产品质量文件，包括材质、材质检验、焊接、热处理，加工质量，外型尺寸。
6设计制造的规范、规程和标准
6.1本条款提出的标准和规范是对供货设备和材料的设计、制造要求的最低标准，且所列的所
有标准和规范应为最新版本。投标者应遵守本标书所列的通用规范和特定规范。所有设备和系统都必须符合中国国家强制性标准，供方的供货设备除了满足本规格书所列出的通用标准和规范外，
还应满足各设备的专业标准和规范。如果标准、规范之间或标准与招标文件中所列技术条款之间
有矛盾时，均按照最严格或较高标准要求执行。
6.2在按引进技术标准设计制造的同时，满足有关安全、环保及其它方面最新版的国家强制性
标准和规程（规定）。
6.3本项目的供方所提供的设备和相关文件应使用国际单位制。
6.4设计和工程设计应满足以下标准（包括但不限于下列标准）：
6.4.1设计标准
6.4.1.1 JBT 10094-2002 《工业锅炉通用技术条件》
6.4.1.2 JBT 1626-2002《工业锅炉产品型号编制方法》
6.4.1.3 DL/T 5054-1996《火力发电厂汽水管道设计规定》
6.4.1.4 DL/T 5366-2006《火力发电厂汽水管道力计算技术规程》
6.4.1.5 TSG G0001-2012《锅炉安全技术监察规程》
6.4.1.6TSG G0002-2010 《锅炉节能技术监督管理规程》
6.4.1.7 GB 3087-1999 《低中压锅炉用无缝钢管》
6.4.1.8 GB 713-1997 《锅炉用钢板》
6.4.1.9GB1576-1996 《低压锅炉水质标准》
6.4.1.10 GB/T 16508-1996 《锅壳锅炉受压元件强度计算》
6.4.1.11TSG G1001-2004 《锅炉设计文件鉴定管理规则》
6.4.1.12 GBT 9222-2008 《水管锅炉受压元件强度计算》
6.4.1.13TSGR0004-2009《固定式压力容器安全技术监察规程》
6.4.1.14 DL/T 612-1996 《电力工业锅炉压力容器监察规程》
6.4.1.15 DL 647-2004 《电站锅炉压力容器检验规程》
6.4.1.16 GB150-2004《钢制压力容器》
6.4.1.17 JB/T4709-2000 《钢制压力容器焊接规程》
6.4.1.18 GB6654-1996《压力容器用钢板》
6.4.1.19 DL/T 959-2014 《电站锅炉安全阀技术规程》
6.4.1.20 GBT 1576-2008《工业锅炉水质》
6.4.1.21 GB 13271-2014《锅炉大气污染物排放标准》
6.4.2制造标准
6.4.2.1 JB/T 1609-1993《锅炉锅筒制造技术条件》
6.4.2.2 GB-T 1609-2002 《锅炉锅筒制造技术条件》
6.4.2.3 JB /T 1610-1993《锅炉集箱制造技术条件》
6.4.2.4 JB/T 1611 -1993《锅炉管子制造技术条件》
6.4.2.5 JB/T 1613-1993《锅炉受压元件焊接技术条件》
6.4.2.6 JB/T 1620-1993《锅炉钢结构制造技术条件》
6.4.2.7 NB/T 47043-2014《锅炉钢结构制造技术规范》
6.4.2.8 JB/T 1621-1993《工业锅炉烟箱钢制烟囱技术条件》
6.4.2.9 JB/T 1624-1993《中低压锅炉管子弯曲半径》
6.4.2.10 JB/T 1625-1993《中低压锅炉焊接管孔尺寸》
6.4.2.11 JB/T1615-1991 《锅炉油漆和包装技术条件》
6.4.3检验标准
6.4.3.1 JB/T 1612-1994《锅炉水压试验技术条件》
6.4.3.2 JB/T 6768-1993《工业锅炉可靠性试验规范》
6.4.3.3 GB 50273-2009《锅炉安装工程施工及验收规范》
7质量保证和质量控制
7.1 质量检验和测试
7.1.1供方应在投标文件中提交相应的生产资质证明文件（锅炉制造许可证等）及其生产保证措施。
7.1.2 工厂自检
7.1.2.1 供方根据所采用的制造标准和供方质量体系所要求的质量检查检验标准，在设备制造过程中进行必要的检验和试验，并填写相应的检验试验记录表。
7.1.3 需方代表的设备制造过程质量检验
7.1.3.1供方应接受需方委派的设备制造监造人员的检验，提供设备制造、检验进度计划，并免
费提供相应的检查、测量设备。
7.1.3.2检验和测试可以在供方的驻地、交货地点进行。
7.1.3.3需方有权在合同设备制造过程中派代表了解外购材料、设备进展、设备组装、检验、试
验、设备质量、制造进度等情况。
7.1.4设备出厂检验
7.1.4.1设备将按照相关标准和技术条款中规定的检查项目进行检验。
7.1.4.2供方供应的所有合同设备出厂时，应有制造厂签发的产品质量合格证
7.1.5现场验收
7.1.5.1货物到达现场后，需方、施工方、供方等一起根据运单和装箱单组织对货物进行开箱检
验。检验货物的数量、规格、质量和箱内的技术文件，做好开箱记录，由需方、施工方和供方签
字认可；
7.1.5.2现场检验时如发现设备或文件由于供方的原因，存在有任何损坏、缺陷、短少或不符合
合同中规定的质量、数量标准和规范时，供方应及时修理、换货或补发短缺部分。
7.2 质量保证
7.2.1供方保证其供应的设备是全新的，完整的。技术水平是先进的，成熟的，质量优良的，并
按特定的标准设计的。
7.2.2设备的选型均符合安全可靠、经济运行和易于维护的要求，并且供方还应保证按合同所
提供的货物不存在由于设计、材料或工艺的原因所造成的缺陷，或由于供方的任何行为所造成的
缺陷。
7.2.3供方应保证合同设备的数量、质量、工艺、设计、规范、型式及技术性能，完全满足本技
术规格书的要求。
7.2.4供方保证所交付的技术资料、图纸是清晰的、完整统一和内容正确、准确的，并能满足运
输，设计，安装，调试，运行和维修的要求。
7.2.5供方保证其供应的设备不存在任何专利和专用技术应用的法律问题。涉及相关专利的价格、费用包含在合同总价之内。
7.2.6供方明确知道需方所订购的设备或部件的最终用户及该设备或部件使用地点的自然条件
和电厂的设计条件，并对需方所提供的一切技术要求和资料均进行了详细的研究。供方保证提供的设备或部件可在当地条件下正常运转。
7.2.7 8 本合同执行期间（包括质保期），如果供方提供的设备有缺陷或技术资料有错误，或不符合技术条款要求，或由于供方技术人员错误，造成工程返工、报废，供方应承担造成工期延误的
责任和经济责任，并在尽可能短的时间内无偿修理或替换。
7.3 质量控制
7.3.1供方的主要设备制造工厂应满足生产工艺要求，以保证设备的制造质量。
7.3.2供方应提出、并坚持使用设备制造用的质量控制大纲，以保证设备质量符合规范要求的质
量标准。供方应完成一份详细的质量控制大纲，包括材料、零部件采购过程中的质量控制，每一制造工序所使用的加工机具，应实施的质量检验、测试、检验方法，检验工具，检验人员等内容。
8监造、检验和性能验收试验
8.1 概述
8.1.1本附件用于合同执行期间对供方所提供的设备( 包括对分包外购设备) 进行检验、监造和性能验收试验，确保供方所提供的设备符合技术规范规定的要求。
8.1.2供方应在合同签订后20 天内，向需方提供与本次工程设备有关的监造、检验、性能验收
试验标准。有关标准应符合技术规范规定的要求。
8.2 工厂检验
8.2.1工厂检验是质量控制的一个重要组成部分。供方须严格进行厂内各生产环节的检验和试验。
供方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组
成部分。
8.2.2检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。
8.2.3供方检验的结果要满足技术规范书的要求，如有不符之处或达不到标准要求，供方要采取措施处理直至满足要求，同时向需方提交不一致性报告。供方发生重大质量问题时应将情况及时
通知需方。
8.2.4工厂检验的所有费用包括在合同总价之中。
8.3 设备监造
8.3.1需方有权在合同设备制造过程中派驻厂代表进行质量监造和出厂前的检验，了解设备组装、检验、试验和设备包装质量情况。
8.3.2供方应为需方驻厂代表的监造检验提供下列方便：
8.3.2.1根据本合同设备每一个月度生产进度提交月度检验计划
8.3.2.2提前10天将设备的监造项目和检验时间通知需方代表
8.3.2.3需方代表有权（借）阅供方与本合同设备有关的标准（包括工厂标准）、图纸、资料、
工艺及实际工艺过程和检验记录；
8.3.2.4向需方驻厂代表提供食宿及通讯方便。
8.3.3需方的监造检验一般不得影响工厂的正常生产进度。如需方驻厂代表不能按供方通知时间
及时到场，供方工厂的试验工作可正常进行，试验结果有效，但是需方代表仍有权事后了解和检
查试验报告和结果。
8.3.4需方代表在监造中发现设备和材料存在质量问题或不符合规定的标准或包装要求时，需方代表有权提出意见，供方须釆取相应改进措施，以保证交货质量。
8.4 性能验收试验
8.4.1性能验收试验的目的为了检验合同设备的所有性能是否符合招标规范的要求。
8.4.2性能验收试验的地点由合同确定，一般为需方现场。
8.4.3性能试验的时间：机组试验一般在168 小时试运之后半年内进行，具体试验时间由需方
与供方商定；单台设备的试验供需双方协商确定。
8.4.4性能验收试验由需方主持，供方参加。试验大纲由供需方讨论后确定。
8.4.5性能验收试验所需的测点、一次元件和就地仪表的装设应由供方提供，参加方配合。供方
也要提供试验所需的技术配合和人员配合。
8.4.6性能验收试验的费用应已在合同总价内。
8.4.7性能验收试验结果的确认：性能验收试验报告以需方为主编写，供方参加，共同签章确认
结论。如双方对试验的结果有不一致意见，双方协商解决；如仍不能达成一致，则提交双方上级部门协调。
9服务范围
9.1 供货及服务范围应包括所有设备及系统设计、制造、供货、运输、安装、调试、培训。并提
供试运行和性能考核的规划和指导。
9.2 设备在现场安装时，供方派遣专业人员到现场进行安装工作的交底和指导安装，具体时间由
需方通知，费用计入投标总价。
9.3 设备安装完毕后，供方派遣专业人员指导协助现场进行水压、风压、通球等校验设备性能之
试验直至设备达到相关标准，费用计入投标总价。
9.4 供方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导
安装和调试、参加试运和性能验收试验。
9.5 供方现场服务人员应有权处理现场出现的一切技术和商务问题。如现场发生质量问题，供方现场服务人员要在需方规定的时间内处理解决。如供方委托需方进行处理，供方现场服务人员要
出委托书并承担相应的经济责任。
江苏德龙镍业印尼自备电厂工程10×240t/h高温高压自然 循环煤粉锅炉 技 术 规 范 书 买方：德龙镍业有限责任公司 卖方：锅炉厂 总承包单位：中机国能电力工程有限公司 日期：2014年12月
1 总则 (2) 2 工程概况 (3) 3 设计、运行条件与环境条件 (3) 4 技术要求 (8) 5 监造(检验)和性能验收试验 (36) 6设计与供货界限及接口规则 (36) 7 清洁、油漆、保温、包装、装卸、运输与储存 (39) 8 设备技术数据 (39) 附件1 供货范围 (50) 附件2 技术资料及交付进度 (59) 附件3 设备监造(检验)和性能验收试验 (63) 附件4 技术服务和设计联络 (67) 附件5 大(部)件情况 (70) 附件6 设备交货进度表 (71)
1.1本锅炉技术规范书适用印尼肯达里10×240t/h 煤粉锅炉设备及其配套系统，它包括锅炉及配套系统的功能设计、结构、性能、制造、安装和试验等方面的技术要求。 1.2本技术协议提出的是最低限度的技术要求，未对一切技术要求作出详细规定,也未充分引述有关标准和规范的条文，卖方提供一套满足技术协议和所列标准要求的高质量产品及其相应服务。并满足国家有关安全、环保等强制性标准和要求。 1.3卖方对燃煤锅炉的整套系统和设备(包括附属系统与设备、附件等)负有全责，即包括分包(或采购)的产品。分包(或采购)的产品制造商详见供货及分包附件。如有改变，必须事先征得买方的认可和同意，否则买方有权拒绝收货。卖方提供的设备是成熟可靠、技术先进的全新产品。 1.4卖方的工作范围包括招标范围内设备的设计、制造、检验、试验、包装、运输，以及安装、调试和开车指导、并配合开工方案优化工作等。 1.5本技术协议所使用的标准若与卖方所执行的标准发生矛盾时，按较高的标准执行。 1.6合同签订后1个月内，按本规范要求，卖方提出合同设备的设计、制造、检验、试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，由买方和设计方确认。 1.7卖方的所有设计文件满足本工程统一规定的要求。 1.8合同签订后，分包（或对外采购）的主要产品制造商需征得买方的认可。对于卖方配套的控制装置、仪表设备，卖方将考虑和提供与DCS控制系统的接口并负责与DCS控制系统的协调配合，直至接口完备。 1.9买方有权参加分包、外购设备的招标和技术谈判，卖方和买方协商选择分包厂家，但技术上由卖方负责归口协调。卖方变更或增加外购件供应商，或者在本技术协议中未明确的外购件供应商，需在采购前一个月报买方确认同意。 1.10在签订合同之后，买方有权提出因规范标准和规程等发生变化而产生的一些补充要求，在设备投料生产前，卖方将在设计上给予修改。具体项目由买方与卖方共同商定。 1.11所有本技术协议未能涉及的技术内容和在执行技术协议过程中有问题需要变动时，必须由三方共同协商解决，并以书面形式记录，作为本技术协议的补充部分。 1.12本工程暂不考虑采用KKS编码，但买方保留卖方提供KKS编码的权利。
T蒸汽锅炉技术规范书 The Standardization Office was revised on the afternoon of December 13, 2020
35T蒸汽锅炉技术规范书 一、总述 平陆县的能源结构以煤炭为主要能源，城市供热仍以燃煤供热方式为主，为了本项目顺利完成2X130T锅炉的建设，首先要上一台35T的循环流化床锅炉。由于循环流化床锅炉是一种新型炉型，主要由給煤系统、循环床、燃烧室、再循环物料分离器和循环物料返还系统组成。主要优点有（1）燃料适应性好。（2）负荷调节比大。（3）燃烧效率高。（4）排烟“清洁”。基于以上原因，选型确定为循环流化床锅炉。 二、燃料要求 煤质成份 给水品质符合GB1576－2001《工业锅炉水质标准》中相应规定。 四、35T循环流化床锅炉相关参数 额定蒸汽压力： 额定蒸发量： 35t/h 超负荷能力10% 锅炉热效率：≥87% 排烟温度：≤150 ℃ 给水温度：(B-MCR) 104℃ 五、设备供货范围 锅炉全套设备，数量一台，保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，参考供货范围如下（但不限于）： 1）锅炉钢结构、护板、平台、扶梯（楼梯） 全部钢炉架，刚性梁，止晃装置，炉墙外护板，本体范围平台,扶(楼)梯等。 2）汽包及内部装置 汽包及其内部装置和附件，汽包悬吊（固定）及止晃装置等。
3）水冷壁系统 全部上升管（膜式壁受热面等）、下降管、联箱和管道、排污、放水、下联箱、阀门、悬吊装置等水循环系统部件和相应附件，以及水冷风室、水冷布风板、流化喷嘴，留有冷渣器出口。 4）对流管束系统 对流管束管、连接管；防磨防护装置；悬挂、支撑装置；集箱及其疏水、排气管道等。 5）省煤器系统 各级省煤器管束、联箱及连接管道、防磨及其固定装置、再循环管道和阀门、疏水和放水及放气管道阀门和附件、悬（支）吊装置等省煤系统的部件和相关附件。 6）空气预热器 各级预热器管箱、连通箱、膨胀密封装置、防磨设施及固定装置。 7）旋风分离器 旋风分离器本体、回料密封阀、回料密封阀喷嘴、旋风分离器入口及出口烟气管道、旋风分离器入口膨胀节、旋风分离器下端膨胀节、以及旋风分离器下端回料立管。 8）炉墙及保温 锅炉本体范围内管道、联箱的保温、炉墙保温及密封结构由制造厂设计，并供应全部金属构件（不包括耐热钢筋、管道保温白铁皮、铁丝网），特殊耐磨保温（包括燃烧室底部、水冷布风板表面，旋风分离器及回料密封阀）及密封材料也由制造厂设计，耐磨及保温材料由需方自理。 9）门孔类 各种人孔、检查孔（观察孔）、预留孔等门孔杂件。 10）锅炉本体范围内管道和烟风道及其附件 (1) 自给水操纵台的第一个截止阀开始至主汽阀止的所有汽水管道和装设安全阀、对空排汽阀、压力和温度测点的管段、三通接管、管座和过渡大小头等。 (2) 其它汽水管道
锅炉招标技术规范 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
附表： 锅炉招标技术规范 1.概述 本技术规范书适用于湖北省商务厅采暖改造工程。它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和现行工业标准的优质产品。 如果供方没有以书面对本技术规范书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本规范书的要求。 在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。 本技术规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。 由供货方提供的设备和相关配套设备及控制软件需具备自主知识产权，如有相关纠纷，由供货方负责。 本技术规范书为订货合同的附件，与合同正文具有同等效力。 2.设计要求 设备名称：蒸汽锅炉 型式：燃烧天然气、快装式. 安装位置：锅炉房 台数：1 供货周期：二个月 锅炉技术参数：
3.设计条件与环境条件 燃气品质 3.1.1燃气种类：天然气 3.1.2燃气特性：参见天然气气公司资料 环境条件；室内布置 水质条件；武汉市自来水 4.技术要求 设备说明 ——快装式燃气锅炉； ——室内布置； ——锅炉效率不低于90%； ——燃天然气（8000 Kcal/Nm3） 技术性能要求 4.2.1总的技术要求 a、锅炉厂提供的所有设备（包括由锅炉厂配套的辅机），运行时的噪音应符合《工业企业噪声标准》的要求。 b、锅炉各受热面管子的焊缝应进行100%的无损检验，并应有检验合格证明。出厂前应进行严格检查，不允许有任何异物和焊渣遗留在管内和联箱内。 c、对承压部件的设计、制造必须遵守国家颁发的规定。对锅炉承压件中如有合金元素差异较大的异种钢焊接，一般应在制造厂内完成，并应有焊接记录（包括焊前予热、焊接方法、接头型式、电焊条、焊后热处理等）。 d、锅炉排污管、疏水管、空气管、加热管、取样管接头，应采取加强结构的扞接型式。 e、锅炉在运行时，炉墙、汽水管道、及风道等不允许有异常振动。 f、所有承压受热面管排及组件，在出厂前必须经水压试验合格。 4.2.2燃烧器 a、所配燃烧器与锅炉额定热功率相匹配，噪音小于70分贝。
齐鲁石化公司煤代油技术改造工程410t/h锅炉技术规范书齐鲁石化公司煤代油技术改造工程410t/h锅炉技术规范书 国家电力公司中南电力设计院 2003年5月武汉
目录 1. 锅炉主要规范 2. 锅炉设计原始资料和设计条件 3. 设计、制造标准 4. 锅炉性能 5. 锅炉结构 6. 设计分工 7. 技术服务 8. 设计配合 9. 附加说明 附件一、供货范围
1. 锅炉主要规范 1.1 锅炉为高温高压，膜式水冷壁，四角切圆燃烧，单炉膛，平衡通风，露天布臵、固态排渣，8 m运转层、全钢架悬吊结构。 1.2 锅炉主要蒸汽参数： 额定蒸发量410 t/h 过热蒸汽出口压力9.81 MPa 过热蒸汽出口温度540 ℃ 省煤器进口给水温度215 ℃ 省煤器进口给水压力13.7MPa 1.3 锅炉主要性能数据 当锅炉负荷的变化速率达到每分钟3％的最大连续蒸汽流量时，主汽温度变化后不超过±10℃ 锅炉效率(低位热值) ≥91% 机械不完全燃烧损失% 排烟温度℃ 热风温度℃ 炉膛出口空气过剩系数 1 空预器出口空气过剩系数 炉膛容积热负荷kW/m3 炉膛断面热负荷kW/m3 水冷壁壁面热负荷kW/m3
2. 锅炉设计原始资料和设计条件 2.1 煤种 本工程设计煤种为晋中和晋东混合贫煤，校核煤种为淄博和山西混合贫，煤质如下：泙拝 2.2 点火及助燃用油 点火用油采用0#轻柴油 油质(暂定) 运动(恩氏)粘度(20℃时) 3.0～8.0cst (1.2～1.67 E) 灰份0.02%
水份痕迹 硫份<1.0% 机械杂质无 凝固点℃ 闪点(闭口) 65℃ 比重0.83-0.87t/m３ 低位发热量～42Mj/kg 2.3 环境条件 极端最高温度42.1℃ 极端最低温度-23℃ 最热月（7月）日最高气温平均值32.1?C 最低月（1月）日最低气温平均值-8.1?C 年平均相对湿度67% 月平均最大相对湿度83% 月平均最小相对湿度57% 年平均降雨量733mm 日最大降水量230mm 小时最大降雨量64.4mm 十分钟最大降雨量23.4mm 年最大降雨量1337mm 年主导风向SSW（南南西） 夏季主导风向S-SSW 冬季主导风向SSW 年平均风速 2.6 m/s 瞬时最大风速（地面以上10米处） 40m/s 根据齐鲁公司安监处关于执行《中国地震烈度区划图（1990）》的通知，
250KW燃气锅炉 技术规范书 招标方: 投标方： 2018年6月 目录 一、总则 本技术规范书仅适用于。它提出了该系统主要设备的功能设计、结构、性能、安装和试验等方面的技术要求。在本规范书中仅提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和相关标准规范要求的高质量产品及其服务。对国家有关安全、环保等强制性标准，必须满足其要求。 投标方提供的应是技术先进的，并经过成功业绩证明是成熟可靠的产品。要求投标方应具有至少十套以上规模相近，并成功运行两年以上的工程案例并提供相关业绩的用户名称、系统规模、正式投运时间、联系地址电话和传真等内容。 参加本工程投标的企业，必须具备B类以上锅炉制造资质，所选的设计分包商必须具有相应的设计、制造、施工安装资质。
如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。偏差(无论多少). 都必须清楚地表示在投标文件中的“差异表”中。尤其是与报价相关的任何差异均应逐一描述，若没有提出则认为没有差异。 本技术规范书经各方讨论后将作为订货合同的技术附件，与合同正文具有同等法律效力。 合同中标后1周内，投标方需提出燃气锅炉系统及相关合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给业主进行确认。 投标方在设备设计和制造中所涉及的各项规程、规范和标准遵循现行最新版本的中国国家标准。所涉及的标准如遇与投标方所执行的标准发生矛盾时，应按较高标准执行。 投标方负责工艺、设备、电气、仪表及控制系统、装置布置、管道安装的设计、采购、供货、系统调试和相关技术服务。投标方提供满足本工程所需的全部设备和材料。 设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中。投标方应保证招标方不承担有关知识产权的一切责任。 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，投标方无条件满足。 投标方中标后提供的技术文件(包括图纸)。 本技术文件提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文。投标方的设计、选材、制造、包装运输、施工、安装、调试必须符合本技术协议和国家、相关行业最新标准要求。对国家有关安全、环保等强制性标准，均要满足其要求。投标方对所提供的工艺、设备、软件、技术服务以及工程的最终投用负有完全责任。 技术服务包括但不限于：工程协调会、技术培训、出厂测试、包装运输、现场解体、安装调试、 检验、负责办理本工程运营投运全部手续、设备移交、质量保证、参考资料支持服务等。 投标方保证所提供的所有设备及部件均为全新、先进、可靠、完整，且组合布置合理，投标方保证所供设备使用的零件或组件具有良好的互换性。 二、工程概况 250KW燃气锅炉房系统为项目提供、75℃的热水，负责临时采暖使用。 项目厂址 工程招标范围及内容：
燃气锅炉规范 第一章总则 第1.0.1条为使锅炉房设计贯彻执行国家的有关方针政策，符合安全规定，节约能源和保护环境，达到安全生产、技术先进、经济合理、确保质量要求，制定本规范。 第1.0.2条本规范适用于下列范围内的工业、民用、区域锅炉房和室外热力管道设计： 一、以水为介质蒸汽锅炉房，其锅炉的额定蒸发量为1～65t/h，额定出口蒸汽压力为0.1～3.82MPa表压、额定出口蒸汽温度小于或等于450℃； 二、热水锅炉的锅炉房，其锅炉的额定出力为0.7～58MW、额定出口水压为0.1～2.5MPa表压、额定出口水温小于或等于180℃； 三、符合本条第一、二款的参数的室外蒸汽管道、凝结水管道和闭式循环热水系统。 第1.0.3条本规范不适用于余热锅炉、特殊类型锅炉的锅炉房和区域热力管道设计。 第1.0.4条锅炉房设计除应遵守本规范外，尚应符合国家现行有关标准、规范的规定。 第二章基本规定 第2.0.1条锅炉房设计应取得热负荷、燃料和水质资料，并应取得气象、地质、水文、电力和供水等有关资料。 第2.0.2条锅炉房设计应根据城市（地区）或工厂（单位）的总体规划进行，做到远近结合，以近期为主，并宜留有扩建的余地。对扩建和改建的锅炉房，应合理利用原有建筑物、构筑物、设备和管线，并应与原有生产系统、设备布置、建筑物和构筑物相协调。 第2.0.3条锅炉房设计应以煤为燃料，并应落实煤的供应。如以重油、柴油或天然气、城市煤气为燃料时，应经有关主管部门批准。 第2.0.4条锅炉房设计必须采取有效措施，减轻废气、废水、废渣和噪声对环境的影响，排出的有害物和噪声应符合有关标准、规范的规定。 防治污染的工程应和主体工程同时设计。 第2.0.5条工厂（单位）所需热负荷的供应应根据所在区域的供热规划确定。当其热负荷不能由区域热电站、区域锅炉或其他单位的锅炉房供应，且不具备热电合产的条件时，才应设置锅炉房。 第2.0.6条区域所需热负荷的供应应根据所在城市（地区）的供热规划确定。符合下列条件之一时，可设置区域锅炉房： 一、居住区和公用建筑设施的采暖和生活热负荷，不属热电站的供热范围时； 二、用户的生产、采暖通风和生活热负荷较小，负荷不稳定，年使用时数较低，或由于场地、资金等原因，不具备热电合产的条件时； 三、根据城市热规划和用户先期用热的要求需要过滤性供热，以后可作为热电站的调峰或备用热源时。 第2.0.7条锅炉房的设计容量宜根据热负荷曲线或热平衡系统图，并计入管道热损失、锅炉房自用热量和可供利用的余热进行计算确定。 当缺少热负荷曲线或热平衡系统图时，热负荷可根据生产、采暖通风和生活小时最大耗热量，并分别计入同时使用系数确定。 第2.0.8条当用户的热负荷变动较大且较频繁，或为周期性变化时，在经济合理的原则下，宜设置蒸汽蓄热器。设有蒸汽蓄热器的锅炉房，其设计容量应按平衡后的热负荷乾地计算确定。 第2.0.9条锅炉供热介质的选择，应根据供热方式、介质的需要量和供热系统等因素确定，可按下列规定进行选择： 一、供采暖通风用热的锅炉房，宜采用热水作为供热介质； 二、供生产用汽的锅炉房，应采用蒸汽作为供热介质； 三、同时供生产用汽及采暖通风和生活用的热的锅炉房，经技术经济比较后，可选用蒸汽或蒸汽、热水作
燃气锅炉技术规范书 Revised by BETTY on December 25,2020
250KW燃气锅炉 技术规范书 招标方: 投标方： 2018年6月 目录 一、总则 本技术规范书仅适用于。它提出了该系统主要设备的功能设计、结构、性能、安装和试验等方面的技术要求。在本规范书中仅提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和相关标准规范要求的高质量产品及其服务。对国家有关安全、环保等强制性标准，必须满足其要求。 投标方提供的应是技术先进的，并经过成功业绩证明是成熟可靠的产品。要求投标方应具有至少十套以上规模相近，并成功运行两年以上的工程案例并提供相关业绩的用户名称、系统规模、正式投运时间、联系地址电话和传真等内容。 参加本工程投标的企业，必须具备B类以上锅炉制造资质，所选的设计分包商必须具有相应的设计、制造、施工安装资质。 如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。偏差(无论多少).都必须清楚地表示在投标文件中的“差异表”中。尤其是与报价相关的任何差异均应逐一描述，若没有提出则认为没有差异。
本技术规范书经各方讨论后将作为订货合同的技术附件，与合同正文具有同等 法律效力。 合同中标后1周内，投标方需提出燃气锅炉系统及相关合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给业主进行确认。 投标方在设备设计和制造中所涉及的各项规程、规范和标准遵循现行最新版本的中国国家标准。所涉及的标准如遇与投标方所执行的标准发生矛盾时，应按较高标准执行。 投标方负责工艺、设备、电气、仪表及控制系统、装置布置、管道安装的设计、采购、供货、系统调试和相关技术服务。投标方提供满足本工程所需的全部设备和材料。 设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中。投标方应保证招标方不承担有关知识产权的一切责任。 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，投标方无条件满足。 投标方中标后提供的技术文件(包括图纸)。 本技术文件提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文。投标方的设计、选材、制造、包装运输、施工、安装、调试必须符合本技术协议和国家、相关行业最新标准要求。对国家有关安全、环保等强制性标准，均要满足其要求。投标方对所提供的工艺、设备、软件、技术服务以及工程的最终投用负有完全责任。 技术服务包括但不限于：工程协调会、技术培训、出厂测试、包装运输、现场解体、安装调试、检验、负责办理本工程运营投运全部手续、设备移交、质量保证、 参考资料支持服务等。 投标方保证所提供的所有设备及部件均为全新、先进、可靠、完整，且组合布置合理，投标方保证所供设备使用的零件或组件具有良好的互换性。 二、工程概况
××公司 燃气锅炉 技术规范书××公司2015年12月 目录
××有限公司 燃气锅炉技术规范书 1总则 1.1 本技术规范适用于××公司燃气- 蒸汽联合循环燃气发电机组燃气锅炉（调峰锅炉）及其辅 助设备，并提出燃气锅炉及附属设备的功能设计、性能、安装和试验等方面的技术要求。 1.2 本技术规范提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，并未对一 切技术细节做出规定，也未充分引述有关标准和规范的条文，供货方应提供一套满足本技术规范 和所列标准要求的高质量的产品及相应的服务。对国家有关安全、环保等强制性标准，所供产品必须满足其要求。 1.3 如未对本技术规范提出偏离内容或意见，将认为供货方提供的设备完全符合技术规范和标准 的要求。偏离内容或意见必须清楚地表明。 1.4 本技术规范书所使用的标准如遇供方所执行的标准发生矛盾时，按较高标准执行。 1.5 本技术规范规定了燃气锅炉及附属设备的供货范围，供货方应保证提供的设备是全新的、先进的、可靠的、完整的且组合布置合理的，所供设备必须具有同等机组运行业绩并被证明为成熟 产品。 1.6 供货方应具有相关设计制造资质。 1.7 在签订合同之后，需方有权提出因规范、标准和规程发生变化而产生的一些补充要求，具体事项由供需双方共同商定后执行。 1.8 合同签订后，按照技术规范书要求，供方需将合同设备的设计、制造、检验、装配（安装调 试) 、试运、验收、试验、运行和维护等标准清单给需方。 1.9 设备釆用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有 关设备专利的一切责任。 1.10 供方负责提供燃气锅炉设备及其附属设备的外形图、基础图、管口接口等资料给需方进行 设备安装和设计，因供方提供图纸失误而造成的损失，由供方负责赔偿。 1.11 供方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。所有文件、工程图纸及相互通讯，均应使用中文。 1.12 供方（投标方）在投标报价书中应列出在工程进度中和由于招标方（需方）设计方案变动 可能会产生数量变化的设备、材料单价，并应承诺这些设备和材料在工程设计、安装、调试和试运期间单价不变。
版
目录 1 总则 2 适用标准规范 3 供货范围 4 设计界面划分和设计协调 5 设计基础条件 6 设计运行条件 7 锅炉设计和制造技术要求 8 仪表与控制系统技术要求 9 分包与外购 10 监造和检验 11 包装和运输 12 安装现场保管 13 性能考核、保证和验收 14 技术资料及交付进度 15 技术服务和人员培训
1.总则 1.1本技术规格书适用于青海大美甘河工业园区尾气综合利用制烯烃项目热电装置3台240t/h循环流化床锅炉及辅助设备。 1.2本技术规格书规定了锅炉及辅助设备的功能设计、结构、性能、安装、性能考核、技术服务和人员培训等方面的技术要求，这些要求是最低限度的技术要求。 1.3锅炉供货厂商遵循本技术规格书并不解除锅炉供货厂商的锅炉设计等任何责任和义务。 2.适用标准规范 2.1锅炉供货厂商在设计、制造、检查、试验、包装及运输过程中应采用如下最新版有效标准规范： 《锅炉原材料入厂检验标准》JB/T337 5 《蒸汽锅炉参数系列》GB753 《燃煤电站锅炉技术条件》SD268 《电站锅炉技术条件》JB/T669 6 《火力发电机组及蒸汽动力设备水汽质量标准》GB12145 《火力发电厂设计技术规程》DL/T500 《小型火力发电厂设计规范》GB 50049《火力发电厂汽水管道设计技术规定》DL/T505 4 《电站锅炉水动力计算方法》JB/T210 《锅炉锅筒制造技术条件》JB/T160 9 《锅炉集箱制造技术条件》JB/T161 《锅炉管子制造技术条件》JB/T161 1 《锅炉受压元件焊接技术条件》JB/T161
3 《锅炉钢结构制造技术条件》JB/T162 《锅炉锻件技术条件》JB/T962 6 《锅炉内部装置技术条件》JB/T319 1 《高压锅炉用无缝钢管》《低中压锅炉用无缝钢管》GB5310 GB3087 《管式空气预热器制造技术条件》JB1616 《火电厂大气污染物排放标准》GB13223 《钢结构设计规范》GBJ17 《电站锅炉性能试验规程》GB10184 《水管锅炉受压元件强度计算》GB9222 《锅炉油漆和包装技术条件》JB1615 《电力建设施工及验收技术规范》（锅炉机组篇）DL/T504 7 《电力工业锅炉压力容器监察规程》DL/T612 《蒸汽锅炉安全技术监察规程》 《压力容器安全技术监察规程》 2.2锅炉供货厂商在设计、制造、检查、试验、包装及运输过程中，如有新标准规范发布，则应按新标准规范执行。 2.3如所使用的标准规范相互存在矛盾时，锅炉供货厂商应按更严格的标准规范执行。 3.供货范围 锅炉供货厂商的供货范围包括锅炉及辅助设备，详见附件1《供货范围》。 4.设计界面划分和设计协调 见附件2《设计界面划分和设计协调》。
锅炉招标技术规范
锅炉招标技术规范 1.概述 1.1本技术规范书适用于湖北省商务厅采暖改造工程。它包括本体 及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2本技术规范书提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 供方应保证提供符合本规范书和现行工业标准的优质产品。 1.3如果供方没有以书面对本技术规范书的条文提出异议, 那么需方能够认为供方提出的产品应完全符合本规范书的要求。 1.4在签订合同之后, 需方有权提出因规范标准和规程发生变化而 产生的一些补充要求, 具体项目由供、需双方共同商定。 1.5本技术规范书所使用的标准如遇与供方所执行的标准发生矛盾 时, 按较高标准执行。 1.6由供货方提供的设备和相关配套设备及控制软件需具备自主知 识产权, 如有相关纠纷, 由供货方负责。 1.7本技术规范书为订货合同的附件, 与合同正文具有同等效力。 2.设计要求 2.1设备名称: 蒸汽锅炉 2.2型式: 燃烧天然气、快装式. 2.3安装位置: 锅炉房
2.4台数: 1 2.5 供货周期: 二个月 2.6锅炉技术参数: 1.0 锅炉 1.1 类型快装式燃气蒸汽锅炉 1.2 单台额定蒸发量6t/h 1.3 额定蒸汽压力 1.25MPa 1.4 额定蒸汽温度194℃ 1.5 设计热效率≥90% 1.6 燃烧器德国原装进口威索燃烧机(带消音罩) 1.7 锅炉结构卧式 1.8 烟箱双密封结构, 确保不漏烟, 并配备疏水装置。 1.9 控制系统采用日本YOSHITAKE或西门子控制系统1.10 显示方式液晶显示触摸屏 1.11 控制方式PLC控制, 触摸屏自动控制和按钮手动控制两套独立的控制系统 1.12 控制元件采用日本YOSHITAKE或西门子控制元件 1.13 监制内容锅炉的水位、压力、温度、燃烧火力及炉胆 壁温. 1.13 外部设备联动可实现循环水泵联动控制 1.14 故障连锁保护具备故障连锁保护功能 1.15 工作记忆功能能够记忆机组工作状态的各种运行参数, 历史 故障记录功能 1.16 燃料 1.17 天然气8000kca1/Nm3 1.18 锅炉补水泵采用格兰富水泵
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 燃气锅炉技术规范书2018.6 250KW 燃气锅炉技术规范书招标方: 投标方：2018 年 6 月1 1/ 17
目录一、总则 (2) 二、工程概况 (4) 三、主设备及辅机设计和运行条件................................. 5 四、制造要求 (9) 五、随机技术文件 .............................................. 10 六、运输 (11) 七、安装 (11) 八、技术服务及培训 ............................................ 12 九、检验和验收 (122)
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 一、总则1.1 本技术规范书仅适用于。 它提出了该系统主要设备的功能设计、结构、性能、安装和试验等方面的技术要求。 在本规范书中仅提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和相关标准规范要求的高质量产品及其服务。 对国家有关安全、环保等强制性标准，必须满足其要求。 1.2 投标方提供的应是技术先进的，并经过成功业绩证明是成熟可靠的产品。 要求投标方应具有至少十套以上规模相近，并成功运行两年以上的工程案例并提供相关业绩的用户名称、系统规模、正式投运时间、联系地址电话和传真等内容。 1.3 参加本工程投标的企业，必须具备 B 类以上锅炉制造资质，所选的设计分包商必须具有相应的设计、制造、施工安装资质。 1.4 如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。 偏差(无论多少).都必须清楚地表示在投标文件中的“差异表”中。 尤其是与报价相关的任何差异均应逐一描述，若没有提出则认为没有差异。 1.5 本技术规范书经各方讨论后将作为订货合同的技术附件，与 3/ 17
锅炉技术规格书 1 概述 1.1 项目简介 本技术规格书编制的目的是进行锅炉的招标采购（技术交流），经双方谈判同意后将作为合同附件。 本技术规格书阐述了设计、制造、供货、检验、服务验收等的最低要求。供货商应保证提供符合本技术规格书和相关的国际、国内工业标准的优质产品。在合同签字后，需方有权因规范、标准、规程发生变化而提出补充要求。 供方对锅炉（含辅助系统与设备）负有全责，包括分包（或采购）的产品。其分包（或采购）的产品的制造商应事先征得买方的认可。 1.2 释义 买方：指业主或批准的代表 供方（供货商）：为本工程供货的制造商 1.3设计条件 1.3.1自然条件 年最热月（7月）平均气温 23.0℃ 年最冷月（1月）平均气温 -18.7℃ 年绝对最高气温 37.4℃ 年绝对最低气温 -36.2℃ 年平均气温 3.8℃ 年平均相对湿度 72% 年平均降雨量 438.1mm 年最大风速 28.5m/s 年平均风速 3.8m/s 夏季主导风向 S 冬季主导风向 NW 积雪厚度 22cm 冰冻深度 230cm 采暖室外计算温度 -26℃ 采暖期平均温度 -9.9℃ 1.3.2炉型 炉型为全自动燃气热水水管锅炉。
1.3.3锅炉运行方式 自然循环 1.3.4燃料条件 本工程以天然气作为设计燃料。 2 供货范围 2.1 锅炉设备 供货方提供全自动燃气热水锅炉的本体及其附件，主要包括： 钢架与护板、炉墙与保温、后烟箱。 平台扶梯和锅炉砌筑所需的各种材料等。 与炉体连接的一次阀门仪表（按锅炉管路系统图供货）。 锅炉附的省煤器与锅炉本体连接的烟风管道和水系统管道及阀门仪表均属锅炉厂供货范围。 ３锅炉形式及技术参数和要求 采用双锅筒自然循环，“D”型布置，炉膛采用六面膜式水冷壁。锅炉采用全金属密封，轻型炉墙。并采用可靠的防爆装置，锅炉设置省煤器。 3.1锅炉参数及要求： 1)锅炉型式：燃气热水水管锅炉 2)额定工作压力：1.0MPa 3)额定出/回水温度：95/70℃ 4)排烟温度：＜160℃ 5)锅炉设计效率：≥92 % 6)锅炉燃烧方式：微正压 7)锅炉水循环方式：自然循环 8)锅炉抗震烈度：7度 锅炉的设计、制造及检验应符合《热水锅炉安全技术监察规程》的要求。 锅炉应具有现代技术，长期运行出力足、漏风少、热效率高、水阻力小、电耗低，运行费用省。锅炉及所配套的设备应是全新的、质量可靠的、技术先进的、成熟的。 锅炉结构合理先进，能够适应负荷变化，在20％～110%负荷范围内应能平稳运行。锅炉升温速度快，满足运行快速启停的要求，运行操作简便，维护方便，性能稳定 锅炉主要承压部件使用寿命不得低于30年；锅炉炉墙10年内免维修（供方需提供承诺及用户证明原件），整机使用寿命20年，大修周期不低于10年。
燃气锅炉技术规范书 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
250KW燃气锅炉 技术规范书 招标方: 投标方： 2018年6月 目录 一、总则 本技术规范书仅适用于。它提出了该系统主要设备的功能设计、结构、性能、安装和试验等方面的技术要求。在本规范书中仅提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和相关标准规范要求的高质量产品及其服务。对国家有关安全、环保等强制性标准，必须满足其要求。 投标方提供的应是技术先进的，并经过成功业绩证明是成熟可靠的产品。要求投标方应具有至少十套以上规模相近，并成功运行两年以上的工程案例并提供相关业绩的用户名称、系统规模、正式投运时间、联系地址电话和传真等内容。 参加本工程投标的企业，必须具备B类以上锅炉制造资质，所选的设计分包商必须具有相应的设计、制造、施工安装资质。
如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。偏差(无论多少).都必须清楚地表示在投标文件中的“差异表”中。尤其是与报价相关的任何差异均应逐一描述，若没有提出则认为没有差异。 本技术规范书经各方讨论后将作为订货合同的技术附件，与合同正文具有同等法律效力。 合同中标后1周内，投标方需提出燃气锅炉系统及相关合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给业主进行确认。 投标方在设备设计和制造中所涉及的各项规程、规范和标准遵循现行最新版本的中国国家标准。所涉及的标准如遇与投标方所执行的标准发生矛盾时，应按较高标准执行。 投标方负责工艺、设备、电气、仪表及控制系统、装置布置、管道安装的设计、采购、供货、系统调试和相关技术服务。投标方提供满足本工程所需的全部设备和材料。 设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中。投标方应保证招标方不承担有关知识产权的一切责任。 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，投标方无条件满足。 投标方中标后提供的技术文件(包括图纸)。 本技术文件提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文。投标方的设计、选材、制造、包装运输、施工、安装、调试必须符合本技术协议和国家、相关行业最新标准要求。对国家有关安全、环保等强制性标准，均要满足其要求。投标方对所提供的工艺、设备、软件、技术服务以及工程的最终投用负有完全责任。 技术服务包括但不限于：工程协调会、技术培训、出厂测试、包装运输、现场解体、安装调试、检验、负责办理本工程运营投运全部手续、设备移交、质量保证、参考资料支持服务等。
. .. .
目录 1 总则 2 适用标准规 3 供货围 4 设计界面划分和设计协调 5 设计基础条件 6 设计运行条件 7 锅炉设计和制造技术要求 8 仪表与控制系统技术要求 9 分包与外购 10 监造和检验 11 包装和运输 12 安装现场保管 13 性能考核、保证和验收 14 技术资料及交付进度 15 技术服务和人员培训
1.总则 1.1本技术规格书适用于大美甘河工业园区尾气综合利用制烯烃项目热电装置3台240t/h循环流化床锅炉及辅助设备。 1.2本技术规格书规定了锅炉及辅助设备的功能设计、结构、性能、安装、性能考核、技术服务和人员培训等方面的技术要求，这些要最低限度的技术要求。 1.3锅炉供货厂商遵循本技术规格书并不解除锅炉供货厂商的锅炉设计等任何责任和义务。 2.适用标准规 2.1锅炉供货厂商在设计、制造、检查、试验、包装及运输过程中应采用如下最新版有效标准规： 《锅炉原材料入厂检验标准》JB/T3375 《蒸汽锅炉参数系列》GB753 《燃煤电站锅炉技术条件》SD268 《电站锅炉技术条件》JB/T6696 《火力发电机组及蒸汽动力设备水汽质量标准》GB12145 《火力发电厂设计技术规程》DL/T5000 《小型火力发电厂设计规》GB 50049 《火力发电厂汽水管道设计技术规定》DL/T5054 《电站锅炉水动力计算方法》JB/T210 《锅炉锅筒制造技术条件》JB/T1609 《锅炉集箱制造技术条件》JB/T1610 《锅炉管子制造技术条件》JB/T1611 《锅炉受压元件焊接技术条件》JB/T1613 《锅炉钢结构制造技术条件》JB/T1620 《锅炉锻件技术条件》JB/T9626 《锅炉部装置技术条件》JB/T3191 《高压锅炉用无缝钢管》《低中压锅炉用无缝钢管》GB5310 GB3087

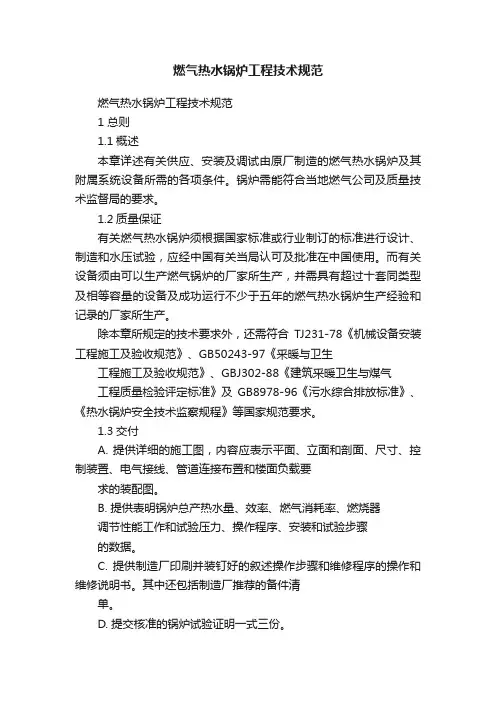

燃气热水锅炉工程技术规范 1 总则 1.1概述 本章详述有关供应、安装及调试由原厂制造的燃气热水锅炉及其附属系统设备所需的各项条件。锅炉需能符合当地燃气公司及质量技术监督局的要求。 1.2质量保证 有关燃气热水锅炉须根据国家标准或行业制订的标准进行设计、制造和水压试验，应经中国有关当局认可及批准在中国使用。而有关设备须由可以生产燃气锅炉的厂家所生产，并需具有超过十套同类型及相等容量的设备及成功运行不少于五年的燃气热水锅炉生产经验和记录的厂家所生产。 除本章所规定的技术要求外，还需符合TJ231-78《机械设备安装工程施工及验收规范》、GB50243-97《釆暖与卫生 工程施工及验收规范》、GBJ302-88《建筑釆暖卫生与煤气 工程质量检验评定标准》及GB8978-96《污水综合排放标准》、《热水锅炉安全技术监察规程》等国家规范要求。 1.3交付 A. 提供详细的施工图，内容应表示平面、立面和剖面、尺寸、控制装置、电气接线、管道连接布置和楼面负载要 求的装配图。 B. 提供表明锅炉总产热水量、效率、燃气消耗率、燃烧器
调节性能工作和试验压力、操作程序、安装和试验步骤 的数据。 C. 提供制造厂印刷并装钉好的叙述操作步骤和维修程序的操作和维修说明书。其中还包括制造厂推荐的备件清 单。 D. 提交核准的锅炉试验证明一式三份。 E. 提交由当地政府机关如燃气公司及质量技术监督局等批准使用文件。 F. 需由供货商提供锅炉机械图及基础图。 2 产品 2.1燃气热水锅炉 A. 概述 1）提供和安装原厂装配的整套热水锅炉产品，包括护板、外壳、配件、燃烧器和控制装置，全部线路和 耐火材料。锅炉安放在一个用重型钢材构成的基础 框架上，并为供水、热水、烟道和电气接线作好准 备。 2）锅炉应具备设备一览表上规定的功能，并在运行范围内按燃料总发热量计算的热效率不少于百分之八 十。 B. 锅炉型式
220t/h 煤粉+高炉煤气高温高压 锅炉 技术规格书 山东省冶金设计院股份有限公司 2011.11.8
第一章技术规范 1总则 1.1本规范书适用于220t/h煤粉+高炉煤气锅炉设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。以满足在国家有关锅炉与压力容器、环保等强制性标准的要求。供方所提供的设备及技术服务必须符合国家有关安全、职业健康、和环境保护的法律、法规、规定等的要求。供方对供货范围内所有设备的先进性、安全性、完整性、经济性负全责。 1.3供方提供的设备符合规范书和标准的要求。 1.4供方须执行本规范所列标准。有矛盾时，按较高标准执行。
二：设计和运行条件 2.1.气象特征与环境条件 (1)气温 年平均：12.5C 最热月平均最高温度：26.6°C 最冷月平均最低温度： 极端最高温度：极端最 低温度： (2)湿度 最热月平均最大相对湿度：最冷月平均最大相对湿度：(3)降雨量 年平均降水量： 月最大降水量： (4) 雪基本雪压： (5)冻土层厚度冻土层最大厚度： (6)大气压力 年平均压力 夏季气压： 冬季气压： (7) 风速夏季室外风速： 冬季室外风速：基本风压力： (8) 风向全年主导风向：东南风夏季：东南风 冬季：东南风 1.2.9地震烈度 地区地震烈度：7度-1.6C 42.5C -19.7C 74.6% 66.6% 714.4mm 237.8mm 0.35KN/m2 0.44m 100500 Pa 99870 Pa 97830 Pa 2.8m/s 3.2 m/s 0.4KN/m2
神木县恒东发电有限公司二期热电工程 煤气管道电动阀门 技术规范书 陕西省电力设计院 住建部电力行业甲级A161002648 二○一一年十一月西安
批准：审核：校核：编写：
目录 1.0 工程概况及总则 (1) 2.0 设备运行环境条件 (1) 3.0 主要技术规范 (3) 4.0 技术要求 (4) 5.0 性能保证、试验及监造 (10) 6.0 供货范围 (13) 7.0 设备包装、标志、运输 (14) 8.0 设备验收及贮存 (14) 9.0 技术文件 (15) 10.0 资格及业绩要求 (17) 11.0 技术服务 (17) 12.0 差异表 (18)
1.0 工程概况及总则 1.1神木县恒东发电有限公司位于陕西省神木县西沟上榆树峁村规划的载能工业集中区内，一期已建设、投产1×240t/h燃气锅炉+1×50MW等级空冷凝汽式发电机组，本期扩建1×240t/h燃气锅炉+1×50MW空冷单抽汽供热机组。 1.2总则 1.2.1本技术规范书适用于神木县恒东发电有限公司二期热电工程的锅炉特种阀门及其驱动装置。它提出了阀门的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质产品。 1.2.3 如投标方没有对本技术规范书提出书面异议，招标方则可认为投标方提供的产品完全满足本技术规范书的要求。 1.2.4本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，应按较高标准执行。 1.2.5 投标方对阀门（包括附件）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得招标方的认可。 1.2.7签订合同后，因技术规范书标准和规程发生变化，招标方有权以书面形式提出补充要求，具体项目由双方共同商定。 1.2.8 产品应在同容量机组工程或相似条件下有1－2台运行并经过两年，已证明安全可靠。 2.0 设备运行环境条件 2.1厂址及地质条件 神木县恒东发电有限公司二期热电工程位于神木县西沟上榆树峁村规划的载能工业集中区内。 电厂海拔：1267.3m(黄海高程基准) 地震烈度：厂区抗震设防烈度为6度、二类场地。 基本地震动峰值加速度 0.05g 地震动反应谱特征周期 0.35s 2.2气象条件
