钢质给水管道施工 1 适用范围 适用于城市给水工程中埋地钢质给水管道的施工。 2 施工准备 2.1 技术准备 1.施工前做好施工图纸的会审，编制施工组织设计及已向有关人员进行施工技术和安全交底工作。 2.收集掌握基础资料：施工前，根据施工需要进行调查研究，收集现场地形、地貌、建筑物、各种地下管线和其他设施的情况；工程用地、交通运输及排水条件；施工供水、供电条件等基础资料。对现况管线、构筑物的平面位置和高程与施工管线的关系，经核实后，已将了解和掌握的情况标注在图纸上。 3.施工测量：完成施工交接桩、复测工作，并进行护桩及加密点布置。 4.完成对原材料和半成品检验试验工作。 2.2 材料要求 1.钢管：钢管必须具有制造厂的合格证明书，钢管的材料、规格、压力等级，加工质量应符合国家现行标准和设计规定。表面应无显著锈蚀、裂纹、斑疤、重皮和压延等缺陷。不得有超过壁厚负偏差的凹陷和机械损伤。卷焊钢管不得有扭曲和焊缝根部未焊透的现象，直焊缝卷管管节几何尺寸允许偏差应符合表3-16的规定。 注：1.D为管内径（mm），t为壁厚（mm）。 2.圆度为同端管口相互垂直的最大直径与最小直径之差。 2.钢管件 (1)弯头、异径管、三通、法兰及紧固件等应有产品合格证明，其尺寸偏差应符合现行标准，材质应符合设计要求。 (2)法兰密封面应平整光洁，无伤痕、毛刺等缺陷。螺栓与螺母应配合良好，无松动或卡涩现象。 (3)石棉橡胶、橡胶、塑料等作金属垫片时应质地柔韧、无老化变质或分层现象，表面不得有 折损、皱纹等缺陷。 (4)金属垫片的加工尺寸、精度、粗糙度及硬度应符合要求；表面无裂纹、毛刺、凹槽等缺陷。 3.给水阀门 (1)阀门必须配有制造厂家的合格证书，其规格、型号、材质应与设计要求一致，阀杆转动灵活，无卡、涩现象。经外观检查，阀体、零件应无裂纹、重皮等缺陷。 (2)对新阀门应解体检查。重新使用的旧阀门，应进行水压试验，合格后方可安装。 4.焊条：焊条应有出厂质量合格证，焊条的化学成分、机械强度应与母材相匹配，兼顾工作条件和工艺性；其质量应符合国家现行标准《碳素钢焊条》（GB/T 5117）、《低合金钢焊
技术交底记录 D Q _ 4 工程名称交底部位主体电线管、盒预埋 工程编号日期 一、施工准备 1、技术准备 （1）熟悉图纸资料，弄清设计图的设计内容。 （2）确定施工方法、方案。 2、材料要求(暴露在加工厂的管材须做好防潮,防雨措施,防止管材生锈,一旦管材锈蚀严重必须 进行除 锈处理) （1）管材必须合格，资料齐全，设计有特殊要求时必须符合设计要求。 （2）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管外其他管材需预先除锈刷 防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁不刷防腐漆，钢管外表层完整无脱 落，有产 品合格证,检测报告等质量证明文件。 （3）锁紧螺母外形完好无损，丝扣清晰，无翘曲变形等缺陷。 （4）接线盒、灯头盒、开关盒应符合国标图集的要求。(JDG 管壁厚为 1.6mm，线盒的壁厚不低于 1.2mm) 3、主要机具 铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、压力案子、 水平尺、套丝板、套丝机、开孔器电工常用工具等。 4、作业条件（暗管敷设） （1）混凝土墙内焊接钢管、预留套管作业条件 在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。 各层水平线和墙厚度线弹好，配合土建施工。 （2）现浇顶板内焊接钢管、预留套管作业条件 现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位 置配合 土建施工。 （3）随墙配合施工立管。 二、施工工艺
1、工艺流程 （1）混凝土墙内焊接钢管施工主要工艺流程 预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线 →变形缝处理。 （2）现浇顶板内焊接钢管施工主要工艺流程 划定灯头盒的位置→固定灯头盒→管路防腐→敷设管路→管路连接（切管、套丝、弯曲）→跨接地 线→变形缝处理。 技术负责人：交底人：接交人：
采暖管道安装技术交底 一、施工准备 （一）作业条件 1. 干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。 2. 立管安装必须在确定准确的地面标高后进行。 3. 支管安装必须在墙面抹灰后进行。 （二）材料要求 1、管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。铝塑复合管、钢管质量标准、规格种类应符合设计要求，管壁壁厚均匀，管内外平滑、无毛刺。 2、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。 3、阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20%，还有不合格，则逐个检验。 4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。 5、在住宅工程中的室内部分中，禁止使用铸铁截止阀。 6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告，热量表应有计量检定证书等。 （三）主要机具 1.砂轮锯、套丝机、台钻、电焊机、煨弯器等。 2.工具：套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、手压泵、捻凿、大锤、断管器、电气焊、弯管弹簧、弯管器、整圆器等工具。 3.其他：水平尺、线坠、钢卷尺、小线、压力表等。
二、质量要求 质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。 项序项目允许偏差或允许值 主控项目1 管道安装坡度第8.2.1条 2 采暖系统水压试验第8.6.1条 3 采暖系统冲洗、试运行和调试第8.6.2条、第8.6.3条 4 补偿器的制作、安装及预拉伸第8.2.2条、第8.2.5条、第8.2.6条 5 平衡器、调节阀、减压阀等安装第8.2.3条、第8.2.4条 一般项目1 热量表、疏水器、除污器等安装第8.2.7条 2 钢管焊接第8.2.8条 3 采暖入口及分户计量入户装置安装第8.2.9条 4 管道连接及散热器支管安装第8.2.10条、第8.2.11条、第8.2.12条、第8.2.13条、第8. 2.14条、第8.2.15条 续表 项序项目允许偏差或允许值 一般项目5 管道及金属支架的防腐第8.2.16条 6 管道安装允许偏差横管道纵、横方向弯曲（mm）每1m 管径≤100mm 1 管径＞100mm 1.5 全长 （25m以上）管径≤100mm ≯13 管径＞100mm ≯25 立管垂直度（mm）每1m 2 全长（5m以上）≯10
工艺管道安装技术交底-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
建设单位：XXXXXX热电有限公司 施工单位：XXXXXXXXXX工程公司 工程名称：XXXXXX公司热电厂设备安装 施工技术措施及交底审批：年月日 审核：年月日 编制：年月日 XXXX 项目部 年月日
施工技术交底记录 施工单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX年月日 注：本交底必须一式三份，分公司、项目部、队组长各一份
施工技术措施及交底 一、工程概况： 本工程为75T/h循环流化床锅炉锅炉附属管道安装工程，附属管道包括主蒸汽管道、高低压给水管道、除氧间管道、首端换热站管道、汽机排气管道与地下冷却水管道。管道材质包括碳钢与12Cr1MoV,管径为DN15～DN1000,根据其工程特点以及工期情况，为保证安全施工，现编制以下交底 二、编制依据 GB50184-93《工业金属管道工程质量检验评定标准》 GB50235-97《工业管道工程施工及验收规范》 GB50236-98《现场设备、工业管道焊接工程施工及验收规 HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》 JB/T4730-94《无损探伤》 SH3501-2002《石油化工剧毒、可燃介质管道工程施工及验收规范》 HG/T21629-99《管架标准图》 三、交底内容 1、 2、地下工艺管道加工及安装要求：
1）地沟内工艺管线安装前，应对直管进行坡口打磨，坡口打磨角度应在32～ 35°。 2）已打磨好的工艺管线进行除锈，除锈后必须使管子露出金属光泽。刷防锈漆二遍，管口两端100mm不刷防锈漆。 3）工艺管线支架安装。安装前应在预埋件上画出标高位置线，其标高允许偏差±20mm，坐标偏差25mm，并按其介质流动方向控制其坡度3～5‰。 4）已刷好防锈漆管线严禁在管道支呆上滑动，以防破坏已刷好的防腐层。5）管线对口前必须检查管内是否有杂物，并及时清理，管子的坡口（焊口）采用“Ｖ”型，其角度为60°－70°之间。 6）工艺管线的点焊：管线对口应平直，其错边量必须控制在2mm以内，点焊不少于3点以上进行焊接，并进行管线调查，消除内在焊接应力。 7）直管线组对焊接后，应对管线定位加设管托，管托加设严禁发生偏移式旋起，并按设计位置加设固定支架式导向支架。 8）管道安装时，首先检查是否有缺陷，如有缺陷应停止使用。管道安装前应将管道内部清理干净，小口径（一般Dg20以下）管子用压缩空气来吹净。清理后的管道要将管两端进行临时封堵，当天安装完的管段两端也要用铁板进行临时点焊封堵，第二天再进行施工时，去掉临时堵板。 9)埋地管道加工时，应注意管道绝热层，避免将其损坏。 3、地上管道加工及安装要求： 1）地上管道安装前应对混凝土管墩基础进行外观检查、办理好混凝土强度报告及基础复测记录。
1、管道工程施工方法 在本工程中管道安装工程主要含有各个单体管道安装以及建筑工程给排水工程管道安装，主要有钢管、HDPE等几种材质。由于工程管道安装工程量很大，所以将主要管道安装工程施工方法简要说明。 ⑴施工准备：施工前认真熟悉图纸和相应的规范，进行图纸会审，并做好图纸会审记录，编制材料进场计划、作业指导书，并对施工班组进行施工技术交底。 ⑵材料进场及检验：所有进入现场的材料必须具有材质证明书、合格证，并按图纸设计要求核验材料的规格、型号和数量。 ⑶管材运输：管材应稳定地安放在运输车辆上。待发运的管材应做好管壁、管口的保护，管材运输时，应使两根管的管壁保持一定距离，分别在管底嵌入木楔保护。长途运输的管材可采用套装方式装运，套管的管材间应设有衬垫材料，并应相对固定。严禁在运输过程中发生管与管之间、管与其它物体之间的碰撞。 ⑷管材装卸和堆放：管材在装卸过程中应轻装轻放，严禁摔跌或撞击。管材装卸机具的工作位置和机具的起吊能力应稳定、安全可靠。当管材直接放在地下堆放时，地面要平坦，严禁将管材放在尖锐的硬物上，所有堆放的管材需要加木楔防止滚动。管材应按不同型号、规格分别堆放。堆放时，上下层垫子应对齐，垫木的厚度以不接触承插口为准，垫木支占距管端距离不超过长管长的1/5。 ⑸预留、预埋：本工程预留、预埋主要为管道进出各构筑物预埋刚性
防水套管、穿构筑物底板的预埋管等。刚性防水套管的制作、安装严格按国标S312形式进行，安装前确定好套管的大小、位置、标高，安装好的套管位置要准确、固定要牢固、管口要平齐。套管与管道之间用沥青麻丝和防水膏填实封堵。大口径的防水套管，必须按照预留洞的加固详图，采用井字筋和环形筋对套管四周进行加固，以免因混凝土的重力、施工过程中的震捣等因素使埋件移动和倾斜。此工作在浇筑混凝土之前完成，在施工时须做好与土建施工的密切配合工作，并派专人看管，以防移位，还要加强管理及施工人员责任心，确保预留、预埋的位置、标高、垂直度及水平度符合设计和规范要求。 ⑹钢管焊接安装：管道下管前，先在管道同一母线上焊接两个吊耳，吊耳应在管节长度方向上关于管中点对称，并位于管节长度两端各三分之一的地方，吊耳采用20mm厚钢板制作，吊耳两面与管道外表面焊接，每边在两端焊接100mm，以保证强度。下管时管节的平面定位须确保符合设计规范要求。管道焊接时，要注意： 钢管采用焊接，焊工应具备相应施焊项目资格。并根据施工规范和设计要求选择合适的焊条，焊条应按说明书要求烘干，并在使用过程中保持干燥，施焊前对所用焊条进行外观检查，药皮不得脱落或有显着裂纹。 焊后应清除渣皮、飞溅物并进行外观检查，焊缝外观及焊接质量应设计及规范符合要求。大口径管道施工过程中要注意其内部的清洁，施工中要及时清淤。每安装好一段管子，必须及时封闭敞开的管口，以防异物进入。 管段上环向焊缝及轴向焊缝间距应符合GB50235—2010标准要求；坡口
XXXX工程 工艺管道技术交底 交底人： 质检员： 接受人： XXXXXXX公司 XX年XX月
交底内容：XXXXX工段工艺管道 一、技术措施 1、编制依据 ⑴设计文件. ⑵GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 ⑶GB50235-97《工业金属管道工程施工及验收规范》 ⑷《压力管道安全管理与监察规定》 ⑸其他相关的施工及验收规范和检验评定标准。 2、工程测量 根据建设单位提供的平面控制网点的位置编号及其坐标和高程数据，确定管网设计线位和高程，中线桩和水准点均应用平移法设置于便于观察和使用的部位。 3 ．管道安装 3、1管道支架安装 ⑴管道支架的位置应正确、平整、牢固，坡度符合设计规定。 ⑵导向支架的导向接合面应洁净、平整、接触良好，不得有歪斜和卡阻现象。 ⑶支架、滑托的焊接应按设计图纸施焊，不得有漏焊、欠焊或裂 缝等缺陷。管道与固定支架、滑动支架等焊接时，管壁上不得有焊缝咬肉等现象存在。 ⑷管道安装时，不宜使用临时性的支架。必须使用时，应作出明 显的不安全标记，其位置应避开正式支架的位置，且不得影响正式支架的安装。 3.2、管道及附件安装 ⑴管材、管件、阀门检查 所有管子、弯头等部件使用前应进行外观检查，应无重皮、严重锈蚀、撞击凹坑、裂纹等缺陷。阀门、管件不能有裂纹、砂眼等缺陷。所有用于该工程阀门应根据有关规范进行压力试验，试压不合格的阀门不得使用，阀门检查试验应有相应的水压试验记录。 ⑶管道正式铺设前，应进行下述工作： 组对管子前所有设备应准备齐全。复核所有焊工上岗合格证，不得有无证焊工或过期项目焊工上岗施焊，当需要割管材时，现场可用机械切割、乙炔切割或等离子切割，管子切口质量应符合下列
共 1 页第1 页 单位工程名称***工程交底时间2010-10-16 施工单位***项目部交底部位管线施工 工序名称测量放线、施工带清理、管沟开挖及回填 参加交底人员： 交底内容： 测量放线、施工带清理、管沟开挖及回填 1.根据施工图进行现场放线,管线穿越已建埋地管道、电力电缆、等地下构筑物和其他隐蔽工程交叉时，放线在交叉范围两侧做出明显的标志，并事先人工开挖找出地下已建构筑物。 2.按指定线路在施工前将无植被处用推土机对施工作业带内的堆放物、构筑物等进行清理，并加以平整，保证施工作业机械行驶和管道施工，有植被处用人工清理施工作业带。清理和平整施工作业带时，应注意管线地下管网，施工时注意安全。 3.在施工带范围内，对于影响施工机具通行或施工作业的石块、杂草、树木应清理干净，沟、坎应予平整，有积水的地势低洼段应排水。 4.扫线长度按图纸，扫线宽度为6米(根据征地要求最后确定宽度)。作业带应扫平扫直。 5.管沟开挖根据测量放出的中心线进行，开挖采用机械开挖和人工开挖相结合，在无植被处采用机械开挖人工清沟方法，有植被处和有地下设施时采用人工开挖；弃土堆放在没有布管一侧，堆土距沟边不得小于0.8m，管沟深度为1.4～1.5m（保证管顶距地面1.2m），沟底宽度为管道结构的外径加上0.5m的余量，管道同沟的情况，每增加一根管道增加管道结构的外径后再增加0.25m。边坡比根据不同的土壤和破顶载荷情况可以为1:0.33～1：1.5。开挖管沟平整，中心偏移小于100mm，管沟深度偏差-200mm～+100mm，管沟地形起伏必须满足弹性敷设的弯曲半径1000D(管道外径)。 6.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实（道路、井场）,并做0.3m高管垄，管垄宽度300～500mm。 7、管道穿越砂石路采用大开挖，时间选在车辆通过较少的时间段，套管下沟之后，立即回填土，每500mm压实一次，以最快的时间用土戈壁对路面进行恢复（当天穿越当天完成），穿越干沟采用弹性敷设，开挖深度为干沟底以下2m。 8、管道中有固定墩的地方，现场浇注固定墩，施工按规范进行，并做好混凝土养护工作，拆模后按图纸要求做好防腐后再回填。 9、标志桩制作严格按图纸要求进行预制，埋设时按图纸说明进行埋设。 技术负责人交底人接受交底人
2.3.2钢管焊接与切割施工安全技术交底 1. 作业现场应划定作业区，并设安全标志，非作业人员不得入内. 2. 焊接(切割)作业后必须整理缆线、锁闭闸箱、清理现场、熄灭火种，待焊、割件余热消除后，方可离开现场. 3. 焊工应经专业培训、考试合格，取得焊接操作证和锅炉压力容器压力管道特种设备操作人员资格证，方可上岗作业. 4. 凡患有中枢神经系统器质性疾病、植物神经功能紊乱、活动性肺结核、肺气肿、精神病或神经官能症者，不宜从事焊接作业. 5. 焊接(切割)作业中涉及地电气安装引接、拆卸、检查必须由电工操作，严禁非电工作业，并应符合施工用电安全技术交底具体要求. 6. 采用手工氩弧焊等焊接工艺时，弧光区应实行封闭；焊接时应加强通风；对焊机高频回路和高压缆线地电气绝缘应加强检查，确认绝缘符合规定. 7. 焊接作业必须纳入现场用火管理范畴.现场必须根据工程规模、结构特点、施工季节和环境状况，按消防管理部门地规定配备消防器材，采取防火措施，保持安全，作业前必须履行用火申报手续，经消防管理人员检查，确认现场消防安全措施落实后，方可签发用火证.作业人员持用火证后，方可焊接作业. 8. 作业人员必须按规定佩戴齐全地防护用品，并符合下列要求： (1) 焊工作业必须佩戴耐火、状态良好、足够干燥地防护手套. (2) 作业人员应根据具体地焊接(切割)操作特点选择穿戴防护服. (3) 需要对腿做附加保护时，必须使用耐火地护腿或其他等效地用具. (4) 作业人员身体前部需要对火花和辐射做附加保护时，必须使用经久耐火地皮制或其他材质地围裙. (5) 当现场噪声无法控制在规定地允许声级范围内时，必须采取保护装置(耳套、耳塞)或其他适用地保护方式. (6) 施焊中，利用通风手段无法将作业区域内地空气污染降至允许限值或这类控制手段无法实施时，必须使用呼吸保护装置，如长管面具、防毒面具和防护微粒口罩等. (7) 在仰焊、切割等操作中，必要时应佩戴皮制或其他耐火材质地套袖或披肩罩，也可在头罩下佩戴耐火质地防灼伤地斗篷. (8) 作业人员观察电弧时必须使用带有滤光镜地头罩或手持面罩，或佩戴安全镜、护目镜，或其他合适地眼镜，登高焊接时应戴头盔式面罩和阻燃安全带，辅助人员应佩戴类似地眼保护装置. (9) 焊工防护鞋应具有绝缘、抗热、阻燃、耐磨损和防滑性能.电焊工穿地防护橡胶鞋底应经耐规定电压实验，确认合格，鞋底不得有鞋钉，积水地面作业时，焊工应穿经耐规定电压实验，并确认合格地防水胶鞋. (10) 防护用品必须干燥、完好，严禁使用潮湿和破损地防护用品.在潮湿地带作业时，作业人员必须站在铺有绝缘地垫物上，并穿绝缘胶鞋. 9. 高处作业必须设作业平台，宽度不得小于80cm，高处作业下方不得有易燃、易爆物，且严禁下方有人.作业时，应设专人值守.高处作业搭设作业平台，并符合下列要求： (1) 支搭、拆除作业必须由架子操作工负责. (2) 在斜面上作业宜架设可移动式地作业平台. (3) 脚手架、作业平台不得与模板及其支承系统相连. . 作业平台、脚手架，各节点地连接必须牢固、可靠(4) (5) 脚手架应根据施工时最大荷载和风力进行施工设计，支搭必须牢固.
PVC-U排水管道安装施工技术交底 一、管道安装工程，施工前应具备条件： 1、设计图纸及其它技术文件齐全，并经过会审通过。 2、有批准的施工方案或施工组织设计，已进行技术交底。 3、材料、施工力量机具等已准备就绪，能保证正常施工。 4、施工人员已经过建筑排水PVC-U管道安装的技术培训。 5、施工现场三通一平。 6、施工现场有材料堆放的库房，能满足施工需要。 二、材料： 1、管材、管件等材料应具有质量检验部门的产品合格证，并有明显的标志标明生产厂的名称和规格。包装上应标有批号、数量、生产日期和检验代号。 2、胶粘剂必须标有生产厂名称，生产日期和使用期限必须有出厂合格证和使用说明书，管材、管件、胶粘剂应由同一厂家配套供应。 3、管材与管件的质量应符合下列规定： 1、管材与管件的颜色应一致，无色泽不均匀及分解变色。 2、管材的内外壁应光滑、平整、无气泡、无裂口、无明显的痕纹和凹陷。 3、管材的端面必须平整并垂直于轴线。 4、管材与管件的物理、力学性能标准应符合国家规定的标准。 5、管材不允许有异向弯曲、直线度的公差不小于0. 3%o 6、管件应完整无缺损、浇口及溢返应修理平整、内外表面平滑、无明显痕纹。 7、胶粘剂内不得含有团块、不溶颗粒和其它杂质，不得呈胶凝状态,
不得有分裂层，在未搅拌的情况下，不得有析出物，不同型号的胶粘 剂不可混用。寒冷地区使用的胶粘剂，其性能必须适应当地的气候条件。 8、管材运输中应捆扎，每捆重量不宜超过50kg,管件应按不同规格分别装箱，均不得散装。 9、管材和管件在运输、装卸和搬动时应小心轻放。排列整齐，不得受到剧烈撞击，尖锐物品碰撞，不得抛、摔、滚、拖和烈日曝晒。在寒冷地区或严冬气候中，必须特别注意。 10、同车运管材和管件时，严禁管材放在管件上。 11、管材与管件均匀应存放于温度不超过40°C的库房内，距离热源不得小于Im,库房应有良好的通风。 12、管材应水平堆放在平整的地面上，如果支垫物支垫时，其宽度应不小于75mm,间距不大于lm。外悬的端部不超过0. 5叠置高度不得超过l-5m,且不允许不规则堆放与曝晒。 三、管道安装： 1、地而以上排水管安装，必须在埋地管铺设完毕办好验收手续后进行。 2、埋地管应在基土平整坚实可靠的情况下进行铺设。 3、埋地管穿越基础的预留孔洞时，必须配合土建按设计的位置与标高施工。 4、埋管穿越地下室墙壁时，必须按设计要求采取严格的防水措施。 5、在整个楼层结构施工过程中应配合土建作好管道穿越墙壁和楼板的预留孔洞工作。孔洞尺寸无设计时，可比管材外径大50-100mmo 6、管道安装前，必须检查预留孔洞的位置和标高是否正确。并必须清除管材和管件上的污垢杂物。 7、管道系统安装宜在墙面粉刷结束后连续完成，安装间断时，敞口处
西柏坡电厂废热利用入市工程一期工程 施工第一标段 管道安装安全技术交底 秦皇岛市政建设集团有限公司 2015年9月
西柏坡电厂废热利用入市工程施工第一标段 管道安装工程安全技术交底 主讲人：王增军 1. 作业现场应划定作业区，并设安全标志，非作业人员不得入内。 2. 焊工应经专业培训、考试合格，取得焊接操作证和锅炉压力容器压力管道特种设备操作人员资格证，方可上岗作业。 3. 凡患有中枢神经系统器质性疾病、植物神经功能紊乱、活动性肺结核、肺气肿、精神病或神经官能症者，不得从事焊接作业。 4. 焊接(切割)作业中涉及的电气安装引接、拆卸、检查必须由电工操作，严禁非电工作业，并应符合施工用电安全技术交底具体要求。 5. 高处作业必须设作业平台，宽度不得小于80cm，高处作业下方不得有易燃、易爆物，且严禁下方有人；作业时，应设专人值守。 6. 焊接(切割)作业后必须整理缆线、锁闭闸箱、清理现场、熄灭火种，待焊、割件余热消除后，方可离开现场。 7. 焊接作业必须纳入现场用火管理范畴；现场必须根据工程规模、结构特点、施工季节和环境状况，按消防管理部门的规定配备消防器材，采取防火措施，保持安全；作业前必须履行用火申报手续，经消防管理人员检查，确认现场消防安全措施落实后，方可签发用火证；作业人员持用火证后，方可焊接作业。 8. 焊接作业场所应符合下列要求： （1) 作业场所必须有良好的天然采光或充足的安全照明。
（2) 现场地面上的井坑、孔洞必须采取加盖或围挡等措施，夜间和阴暗时尚须加设警示灯。 （3) 焊接设备、焊机、切割机具、气瓶、电缆和其他器具等必须放置稳妥有序，并不得对附近的作业与人员构成妨碍。 （4) 作业场地应平整、清洁、干燥，无障碍物，通风良好，空气中氧气和有毒、有害气体的浓度应符合国家现行有关标准的规定。 （5) 施焊区周围10m范围内，不得放置气瓶、木材等易燃易爆物；不能满足时，应采用阻燃物或耐火屏板(或屏罩)隔离防护，并设安全标志。 9. 作业人员必须按规定佩戴齐全的防护用品，并符合下列要求： （1) 焊工作业必须佩戴耐火、状态良好、足够干燥的防护手套。 （2) 作业人员应根据具体的焊接(切割)操作特点选择穿戴防护服。 （3) 需要对腿做附加保护时，必须使用耐火的护腿或其他等效的用具。 （4) 作业人员身体前部需要对火花和辐射做附加保护时，必须使用经久耐火的皮制或其他材质的围裙。 （5) 当现场噪声无法控制在规定的允许声级范围内时，必须采取保护装置(耳套、耳塞)或其他适用的保护方式。 （6) 在仰焊、切割等操作中，必要时必须佩戴皮制或其他耐火材质的套袖或披肩罩，也可在头罩下佩戴耐火质的防灼伤的斗篷。
共1页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位交底部位管线施工 工序名称B、C段工作内容 参加交底人员： B段工作内容：空港经济区南区自来水厂南水厂DN800加压管工程，工程范围是起点接至南水厂南侧围墙外5mDN1000留口，终点为空港南区二级泵站工程南侧围墙外2m，管径为DN800，单管敷设，全长2500米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2240米。 C段工作内容：空港经济区南区自来水厂DN800机场专供管工程接至南水厂东南侧围墙外5mDN1000留口，终点为昆明新机场3号路口（穿越沾昆铁路10m止），管径为DN800，单管敷设，全长3100米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2840米。 技术负责人交底人接受交底人
共 1 页第1 页 单位工程名称昆明市空港经济区、深圳工业区、 呈贡新城净配水工程 交底时间2012-7-11 施工单位中十冶项目部交底部位管线施工 工序名称管沟开挖与回填 参加交底人员： 交底内容： 管沟开挖与回填 1.管沟开挖根据测量放出的中心线进行，开挖采用机械开挖和人工开挖相结合，弃土堆放在没有布管一侧，堆土距沟边不得小于0.8m，管沟深度为1.5m，边坡比根据不同的土壤和破顶载荷情况可以为1:0.33～1：1.5。开挖管沟平整，中心偏移小于100mm，管沟深度偏差-200mm～+100mm。 2.沟槽中心线没侧的净宽不小于管道沟槽底部开挖宽度的一半。 3.槽底高程的允许偏差：开挖土方时应为±20mm;挖石方时应为+20mm,-200mm。 4.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实,回填土的密实度不得低于的最大干密度的90％。 5、管道穿越砂石路采用破碎机，时间选在车辆通过较少的时间段，套管下沟之后，立即回填土，每500mm压实一次，以最快的时间用土戈壁对路面进行恢复（当天穿越当天完成）。 6、管道中有固定墩的地方，现场浇注固定墩，施工按规范进行，并做好混凝土养护工作，拆模后按图纸要求做好防腐后再回填。 7、标志桩制作严格按图纸要求进行预制，埋设时按图纸说明进行埋设。 技术负责人交底人接受交底人
PE管管道施工技术交底 一、工程概况 天津海水淡化厂站工程一期供水管道工程位于天津市经济技术开发区第十一大街南海路段，从泰达新水源厂内起始至五号热源厂东围墙边。输水管线全部采用聚乙烯管（PE80）直埋铺设，设计工作压力为0.6MPa。 二、编制依据 1、《厂区管线综合布置图》 2、《给水用聚乙烯（PE）管材标准》GB/T13663-2001 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 三、材料、器具要求 ㈠、材料要求 1、管材及管件符合《给水用聚乙烯（PE）管材标准》GB/T13663-2001规范标准。 2、管壁厚度符合设计要求，内壁光滑。 3、管材及管件均有出厂产品合格证，检验报告。 ㈡、施工器具的要求 1、机械：热熔焊机、砂轮机、电动试压泵。 2、工具：钢锯、手锤、管钳、活扳手、倒链、电气焊。 3、其它：水平尺、线坠、钢卷尺、小线、压力表。 四、工艺流程 安装准备测量定位管沟开挖预制加工 干管安装管道试压管道冲洗通水试验管沟回填 安装准备：认真熟悉管线综合图，根据图纸的要求，核对现场管道的走向是否合理，发现有问题时应及时与设计单位联系，现场商榷解决的办法，保证
工程顺利进行。 测量定位：根据管线综合图的管道走向，确定现场的转向控制点，并使用水准仪做好标记。沿管线前进方向每隔30米钉一个木桩，做为管沟开挖时的控制点，保证管沟成直线。 土方开挖：先使用人工开挖工作坑，先探明地下是否有管线通过，如遇到已有的地下管线，应采用人工开挖保护管线的方法，严禁机械开挖，防止破坏地下管线。在无地下管线的地方，使用机械开挖，开挖时严格按照要求沟槽尺寸破土。严格按照开发区有关部门的要求施工。机械开挖后，采用人工清理挖开的沟槽内的积土，并修整侧边和不平的地方以达到要求尺寸。 管道加工：PE管道加工严格按照国家及天津市有关规定操作，对与焊接接口先刨平，操作时间须在5分钟左右，焊接时注意管道接口两端加压力度须均匀，使两段管道匀速合口。管道翻边厚度需达到或超过3cm。待翻边厚度达到要求时继续加压，等待30分钟左右后方可取消压力，自然状态下放置1小时左右方可吊运至需要安装处。 加工时应注意管道端口干燥清洁无杂物，两段管道轴线必须保持对正。遇雨季施工应该在工作棚中进行。 土方回填时应注意：必须保证PE管道下方土质密实度，并在管道下方铺设200mm细砂层，确保管道的支撑面强度。回填土要求颗直径小于5cm，采用人工回填至管道上10cm，然后方可采用机械回填。
管道安装焊接技术交底 施工企业：海顺印业剧团№：(津建安表22) 工程名称职工宿舍工种水暖工 施工部位安装交底时间2019年月日 交底主要内容： 1.焊前准备 焊工管理参加施工的焊工，必须持有技术监督部门颁发的《锅炉压力容器、压力管道焊工合格证》，杜绝无证上岗。上岗焊工施焊前，应进行焊工资格审查，其施焊钢种、焊接方法、焊接位置等均应与焊工本人持有的焊工合格证考试合格项目相符，禁止超项目施焊。对于焊接质量连续不佳的持证焊工(焊接一次合格率≤85%)，应暂停该焊工作业资格，经重新培训、考试合格后方可上岗施焊。焊材的选用、验收、保管、烘烤、发放管理焊材的选用 1.1.1、应严格按照公司有关焊接材料管理的专项规定进行焊材管理，对于焊材选择，若设计文件有规定，则根据设计文件要求，由焊接技术人员编制相应采购文件，若设计文件无规定，则按下表选择： 焊接方法及焊材的选用 材质焊接方法焊接材料 20# GTAW+SMAW J426/J427/J422 H08Mn2SiA 焊条新旧牌号对照表 序号类别新牌号旧牌号备注 1 低碳钢E4303 J422 2 E4315 J427 3 E4316 J426
1.1.2、焊材验收 焊材应符合相应标准要求，焊材质量证明书中应包括以下内容： 1）焊材型号、牌号、规格； 2）批号、数量及生产日期； 3）熔敷金属化学成份检验结果； 4)熔敷金属对接接头各项性能检验结果； 5)制造厂名、地址； 6）制造厂技术检验部门与检验人员签章。 1.1.3、焊材的保管与发放 本工程施工用焊接材料，必须采购正规生产厂家生产的焊接材料。保管员在进入现场前必需接受材料责任师、焊接责任师的培训考核，应熟知焊接材料入库、保管、发放、回收等一系列管理程序，并熟知本工程中使用的各种焊接材料的一般性能和要求。 （1）在施工现场设置专门的焊材库，焊材库必须设有除湿、恒温、通风及照明装置，确保二级焊材库的温度、湿度符合国家规范要求。 （2）焊材入库前必须认真核对质量保证书，严格进行外观检查 （3）焊条使用前应按外包装或使用说明书的要求严格烘烤，焊条进入高温烘烤箱时，应注意升降温速率不得超过150℃/h，以防药皮开裂脱落。 （4）焊条烘烤规范见下表： 序 号焊条型号（牌号） 烘烤温度 （℃） 保温时间 （min） 恒温温度 （℃） 重复烘烤 次数 1 E4303（J422）150±15 60-90 50-60 ≤2 2 E4315（J427）380±20 110-120 130-150 ≤2 （5）焊接材料的发放与回收
1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
表C2-1 编号07- -C2-002 工程名称北京新机场安置房项目（榆垡组团）3标 段（2片区0111、0113块地）工程 交底日期2016年4月26日 施工单位北京城建集团有限责任公司分项工程名称管路敷设 交底提要结构内电气预留、预埋的相关材料、机具准备、质量要求及施工工艺 交底内容： 8.管路连接：焊接钢管：管与管连接采用专用焊接套管，套管长度不小于管直径的 2.2倍，厚 度不小于2.2mm，管与盒连接采用点焊连接并焊跨接地线，管入盒3-5mm点焊至少三个点，不得烧透接线盒，SC15-SC25管跨接地线采用6mm圆钢，SC32-SC50管跨接地线采用8mm圆钢； 圆钢与盒点焊三个点固定，与管焊接长度为圆钢直径的6倍。管与箱体连接需套丝，内外用锁紧螺母拧紧并焊跨接地线。PVC管：管与管、管与盒连接采用专用接头，接头处涂抹专用胶水。JDG管连接连接采用专用紧定接头，接头处涂抹导电膏，螺丝拧紧至螺帽脱落。 9.固定：管路敷设完成之后用绑丝将线管固定在钢筋上。 10.封堵：朝上的管口应用管堵封堵严密，以防灌进混凝土或杂物。 11.落地配电柜处的预留线管应高出基础面50~80mm。 12.焊接钢管将各系统的进出管路、暗装箱体用圆钢搭接焊为一体做跨接地线，焊缝应饱满并清 除药皮。 13.检查与验收：分系统对预留预埋的管路、设备接线盒和预埋件进行检查，核对图纸有无遗漏， 自检合格之后报项目质检员验收。 14.铁质接线盒拆除模板后及时清理接线盒、补一遍防锈油漆，扫管、清除管内水分和杂质，检 查有无堵管，穿带线。 三、质量要求： 1.钢管连接用套管连接，套管和钢管之间熔焊严密，钢管严禁对口熔焊连接。 2.暗敷设于结构内的导管外保护层厚度普通管路不小于15mm，消防管路不小于30mm。 3.导管的弯曲半径不小于钢管外径的10倍，同时满足钢管内电缆的弯曲半径即交联电缆外径的 15倍，弯扁度不大于0.1倍D（D为管外径）。 4.垂直从地面引出的管路位于施工洞及二次结构墙处的，管路预留50mm做圆形混凝土墩保护。 5.箱、盒开孔应使用专用液压开孔器，开孔要整齐，配电箱开孔在箱体的下部、盘芯的里侧， 躲开固定盘芯的螺栓，不得用电、气焊开孔，不得开长孔，开孔大小应与管径相吻合，孔距均匀。 6.管口入盒以与盒内面平齐为宜，严禁过短，也不能过长，不得超过5mm ，丝扣连接的锁母要 拧紧2~3扣。 7.特殊情况下加设过线盒需加设在公区隐蔽处，户内严禁加设过线盒。 8.户内开关、插座点位标高偏差同一房间严禁超过5mm。 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
冷煤管道安装技术交底 空调冷媒管道安装步骤：①支架制作、安装；②按图纸要求配管；③焊接； ④管道吹净、清洁；⑤试漏；⑥干燥。 1、配管原则：干燥、清洁、气密性。 2、干燥：安装前铜管内禁止水分进入，配管要吹净和真空干燥。 3、清洁：一是施工时应注意管内清理。二是焊接时采用氮气管内保护焊，避免铜管内壁产生氧化，最后对铜管吹净。 4、气密性：保证焊接质量和喇叭口连结的制作质量，最后通过高压氮气保压气密性试验保证气密质量。 5、氮气保护焊工艺：根据格力空调铜管焊接工艺要求，铜管焊接时将低压氮气冲入铜管内，同时进行管外钎焊，完全保证管内壁不产生氧化。 6、管内密封法：为防止水分、赃物、灰尘等杂质进入铜管，冷媒管头要包扎严密，并用封堵堵好。 7、冷媒管吹净：冷媒管吹净是清洁铜管内部的最好方法。方法是：将所有室内机用盲塞堵好保留。轮流每一台室内机接口作为排污口，用绝缘材料抵住管口，将氮气瓶压力调至5公斤并向管内充气，直至管口抵不住时快速释放绝缘物，赃物和水分将随氮气一同排出。轮流对每一台室内机进行如上操作，并对液管和气管分别进行操作。 8、冷媒管钎焊： 焊工应持证上岗； 每天都要开具动火证，安排专人看火，并且要有灭火器材； 焊接设备准备完好，铜管切口表面平整无毛刺、凹凸等缺陷，允许偏差位为管径的1%。 冷媒管焊接温度为720-820度，采用磷铜银焊条对焊口进行满焊。前焊工作宜向下或水平侧向焊接，尽可能避免仰，接头的分支口应保持水平。 冷媒管不能用金属托架直接架劲，应在自然状态下通过保温层托住铜管，以防冷桥产生。 9、冷媒管弯曲：直径小于19mm的铜管一律采用现场煨制，热弯或冷弯应采用弯制工具（折弯器）椭圆率不应大于8%，并列安装配管其弯曲半径应向铜，间距、坡向、倾斜度应一致，直径大于25mm的铜管应采用冲压弯头。 扩口连接：铜管与室内机的连接应采用喇叭口连接。注意喇叭口的扩充质量，

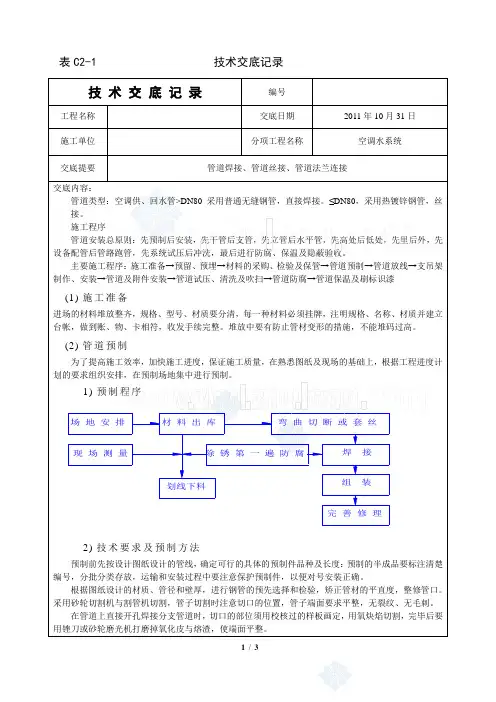

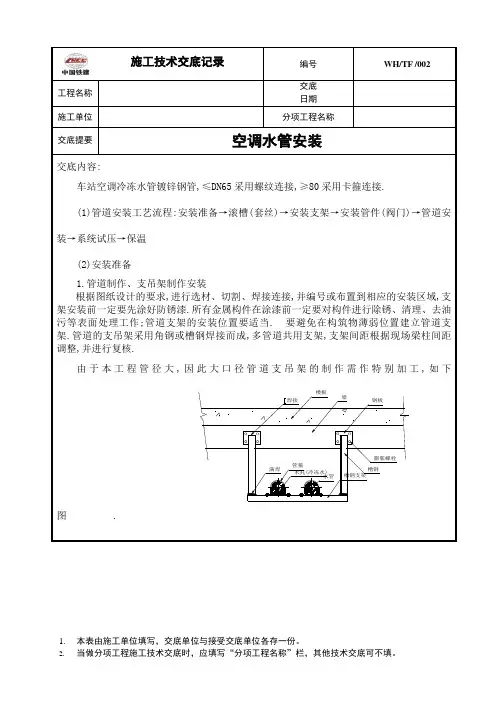

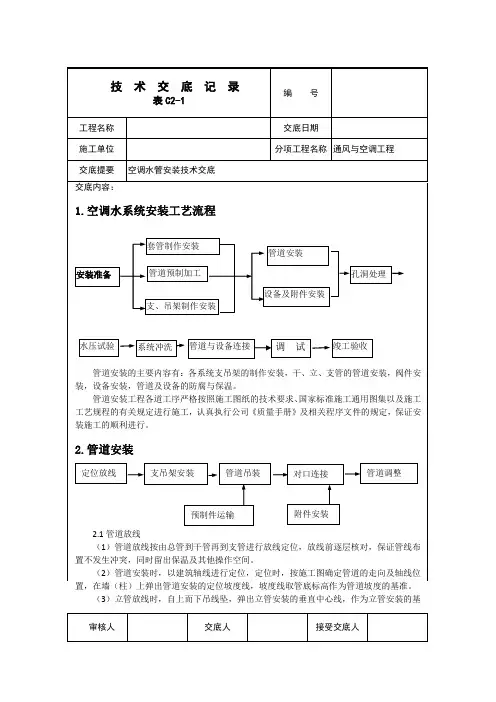

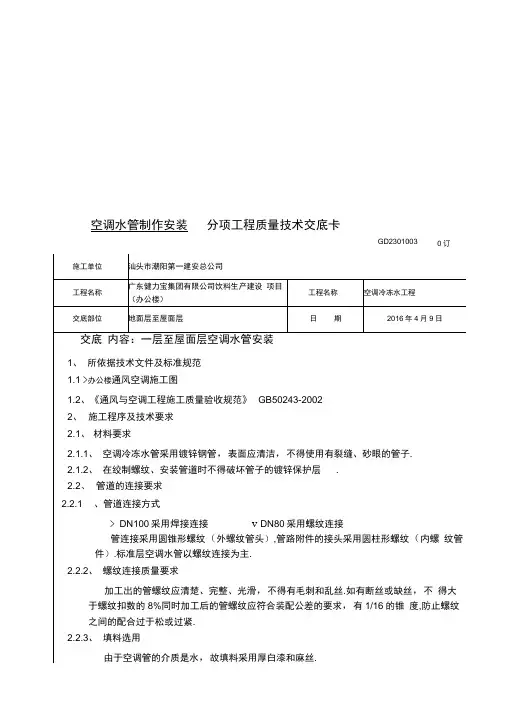

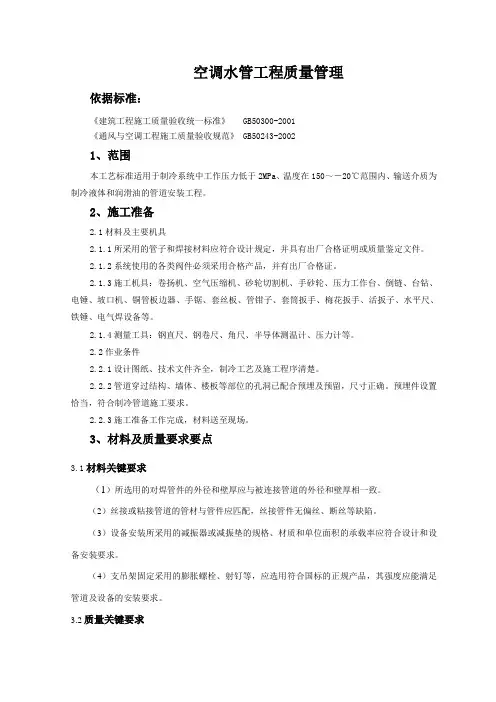

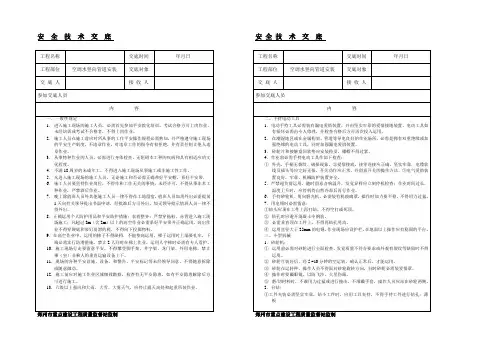

工程名称交底日期2011年10月31日 施工单位分项工程名称空调水系统 交底提要管道焊接、管道丝接、管道法兰连接 交底内容： 管道类型：空调供、回水管>DN80采用普通无缝钢管，直接焊接。≤DN80，采用热镀锌钢管，丝接。 施工程序 管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先设备配管后管路跑管，先系统试压后冲洗，最后进行防腐、保温及隐蔽验收。 主要施工程序：施工准备→预留、预埋→材料的采购、检验及保管→管道预制→管道放线→支吊架制作、安装→管道及附件安装→管道试压、清洗及吹扫→管道防腐→管道保温及刷标识漆 (1) 施工准备 进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明规格、名称、材质并建立台帐，做到账、物、卡相符，收发手续完整。堆放中要有防止管材变形的措施，不能堆码过高。 (2) 管道预制 为了提高施工效率，加快施工进度，保证施工质量，在熟悉图纸及现场的基础上，根据工程进度计划的要求组织安排，在预制场地集中进行预制。 1) 预制程序 2) 技术要求及预制方法
工程名称交底日期2011年10月31日 施工单位分项工程名称空调水系统 交底提要管道焊接、管道丝接、管道法兰连接 预制前先按设计图纸设计的管线，确定可行的具体的预制件品种及长度：预制的半成品要标注清楚编号，分批分类存放，运输和安装过程中要注意保护预制件，以便对号安装正确。 根据图纸设计的材质、管径和壁厚，进行钢管的预先选择和检验，矫正管材的平直度，整修管口。采用砂轮切割机与割管机切割，管子切割时注意切口的位置，管子端面要求平整，无裂纹、无毛刺。 在管道上直接开孔焊接分支管道时，切口的部位须用校核过的样板画定，用氧炔焰切割，完毕后要用锉刀或砂轮磨光机打磨掉氧化皮与熔渣，使端面平整。 为了尽量减少固定焊口的焊接量，将钢管及管件（成品供应）在地面预制成管道组成件，管道组成件预制的深度以方便运输和吊装为宜。 A、焊接 壁厚＞4毫米的钢管在焊接前要开坡口(坡口型式见下表)，开坡口使用坡口机，需除净表面氧化层，坡口不得有裂纹、夹层等缺陷，坡口内外表面要清理干净； 管道焊缝应有加强面高度和遮盖面宽度，具体尺寸见下表。焊缝处不得有裂纹、夹渣、气孔、砂眼等缺陷； 焊缝尺寸要求： 厚度（毫米）2～3 4～6 7～10 焊缝型式无焊缝加强高度(mm) 1～1.5 1.5～2
施工技术交底记录 编号： 工程名称兰州国际港 务区保税物 流中心（B 型）EPC总 承包项目 （四标段） 部位名称 纵一路、 横一路、 横二路、 横三路、 环一路 工序名称给水工程交底日期2017年4 月10 日 交底方中国三冶集 团有限公司 交底人 接收方辽宁广发建 设工程有限 公司 接收人 交底内容：兰州国际港务区保税物流中心（B 型）EPC总承包项目（四标段）管道工程施工 一.施工准备工作 1.1机械材料进场 根据施工进度计划安排，管道工程施工前，应及时投入足够的人力、机械，所需材料应提前进场。 机械进场后，应及时检查设备性能是否完
好，操作人员是否持证上岗，并及时做好安全教育工作。 材料进场后，应及时通知监理工程师对进场材料进行验收。查验材料规格型号设否符合设计要求，进场材料检测报告、合格证是否齐全，对于不合格材料不得在本工程内使用。 1.2提前编制专项施工方案，及时进行安全技术交底。 管道工程施工前，应提前根据施工现场实际情况，编制专项施工方案，上报监理部进行审批。待施工方案审批完成后，应严格按照所编写的专项施工方案进行施工，不得私自改变施工工序。 管道工程施工前，应及时对作业班组进行安全技术交底，确保每位作业人员能够在施工过程中严格按照交底内容进行施工，保证施工质量与安全。 二.施工方法 2.1施工工艺流程 施工准备工作→测量放样→开挖沟槽→基底处理、管道基础→管道连接铺设→钢砼井制作→打压试验/闭水试验→消毒、冲洗→沟槽回填夯实 2.2测量放样 （1）轴线测设 根据设计图测设管道中心线和井中心位置，设立中心桩。根据施工管道直径，按规定的沟槽定出边线，开挖前用白灰撒出
