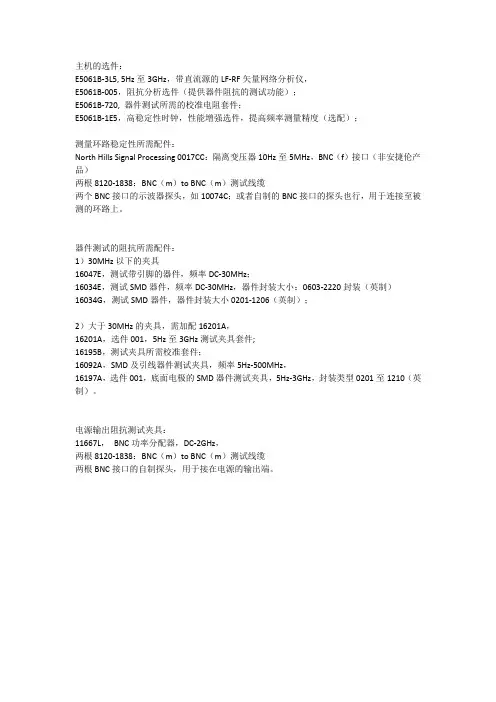

前面板：部件的名称和功能
按键
工作通道/迹线区
用于选择工作通道和迹线的一组按键。
输入区
E5061B 的前面板上提供了用于输入数字数据的一组按键。
仪器状态区
与宏程序功能、存储和调用功能、控制/管理功能以及预设 E5061B（将其返回到预设状态）相关的一组按键。
标记/分析区
用于通过使用标记等来分析测量结果的一组按键。
浏览区（前面板上没有标签）
浏览区中的按键和旋钮用于在功能键菜单、表格（极限表、分段表等）或对话框中的选定（高亮显示的）区域中进行浏览，以及通过增加或减少来更改数据输入区域中的数值。当使用屏幕上显示的浏览区按键，从两个或多个对象（功能键菜单、数据输入区域等）中选择一个要操纵对象的时，首先按输入区中的 Foc（聚焦）键，以选择要操纵的对象（将焦点置于该对象上），然后操纵浏览区按键（旋钮），在选定（高亮显示）的对象之间移动或更改数值。
下面的描述说明了当焦点在功能键菜单上时和当焦点在数据输入区域中时浏览区按键的作用。有关操纵表和对话框的更多信息，请参考所有这些功能的操纵步骤。
?焦点位于功能键菜单上时（已选择功能键菜单）
旋钮
（顺时针旋转或
逆时针转动）
上下移动对功能键的选择（高亮显示）。
上/下
箭头键
上下移动对功能键的选择（高亮显示）。
右箭头键
显示上一层功能键菜单。
左箭头键
显示下一层功能键菜单。
Enter或
旋钮（按下）
执行选定功能键的功能。
?焦点位于数据输入区域中时（已选择数据输入区域）
旋钮
（顺时针旋
转或逆时针
转动）
以小步长增加或减少数据输入区域中的数值。
上/
下箭头键
以大步长增加或减少数据输入区域中的数值。
左/右箭在数据输入区域来回横向移动光标
键一起使用，以一次更改一个字符的方式更改数据。
完成数据输入区域中的输入并将焦点移至功能键菜单。
Enter或
旋钮（按
下）
响应区
主要用于在 E5061B 上设置响应测量的一组按键。
激励区
用于定义激励值（信号源和触发）的一组按键。
待机开关
使用此开关可以打开/关闭 E5061B。该按钮上的颜色显示状态，如下所示：
后面板：部件的名称和功能
通道窗口
用于显示迹线的窗口。因为一个通道对应于一个窗口，所以称之为通道窗口。通道窗口的外框显示为浅灰色时，表明该通道为工作通道（正在为该通道执行设置）。在下图中，通道 1（上方窗口）为工作通道。要使通道成为工作通道，请使用Channel Next或Channel Prev。在通道窗口内部单击也可使通道成为工作通道。
通道 1 窗口和通道 2 窗口说明通道测量窗口中可用的不同测量参数。通道 1 和 2 窗口中说明的测量参数对应于相同的通道测量窗口，为了便于读取，这些参数显示在单独的窗口中。
通道 1 窗口
通道 2 窗口
Display > Allocate Traces > 四迹线显示
校准
步骤
1.按Channel Next（或Channel Prev），以选择要进行校准的通道。
2.按Cal > Calibrate > 2-Port Cal。
3.单击Reflection。
4.将开路校准标准连接到测试端口 x（DUT 所要连接的连接器）。
5.单击Port x Open开始校准测量（x表示该标准所连接的测试端口）。
6.断开开路校准标准，然后用短路校准标准代替。
7.单击Port x Short开始校准测量（x表示该标准所连接的测试端口）。
8.断开短路校准标准，然后用负载标准代替。
9.单击Port x Load开始校准测量（x表示该标准所连接的测试端口）。
10.对端口 y 重复上述步骤。
11.单击Return。
12.单击Transmission。
13.在端口 x 和 y 之间（在 DUT 所连接的连接器之间）接入直通连接。
14.单击Port 1-2 Thru，开始校准测量。
15.单击Return。
16.如果必须使用负载标准执行隔离校准，请按以下步骤执行。
17.单击Isolation (Optional)。
18.将负载标准分别连接到两个测试端口（DUT 所要连接的连接器）。
19.单击Port 1-2 Isol，开始校准测量。
20.单击Return。
21.单击Done，终止全 2 端口校准过程。在按下此键后，将计算校准系数并
进行保存。误差校正功能也将自动启动。
全 2 端口校准中标准的连接
重要信息
不要对输入端口施加过量直流电流
除了下列条件外，不要对测试端口施加直流电压或电流。
?端口1 和2：交流耦合
?端口R 和T：1 M? 输入阻抗
施加直流电压或电流会导致设备发生故障。尤其是在电容器保持充电的情况下。在将分析仪完全放电后，将测量样本(DUT) 连接到测试端口（或连接到测试端口的测试夹具、电缆等）。
端口1、端口2、R 和T 端口在输入阻抗为50 ? 时的最大直流电限值为7V，在输入阻抗为1 M? 时为42V。
如果检测到直流电超过此限值，则会激活过载检测功能以保护分析仪输入电路。安全摘要

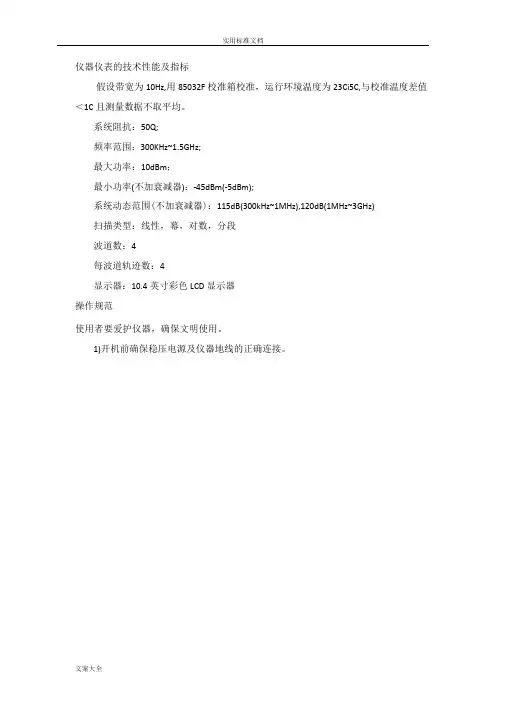

?仪器接地
为防止触电，必须使用提供的电源线的接地叉将仪器底盘和机壳接地。
?请勿在爆燃性空气中进行操作
请勿在存在易燃气体或烟雾的环境中操作仪器。在这种环境中操作任何电
气仪器都会造成安全隐患。
?远离带电电路
警告本仪器中存在可致人死亡的危险电压电平。处理、测试和调整本仪器时，请格外小心。
