冷凝炉缺点—冷凝炉缺点介绍

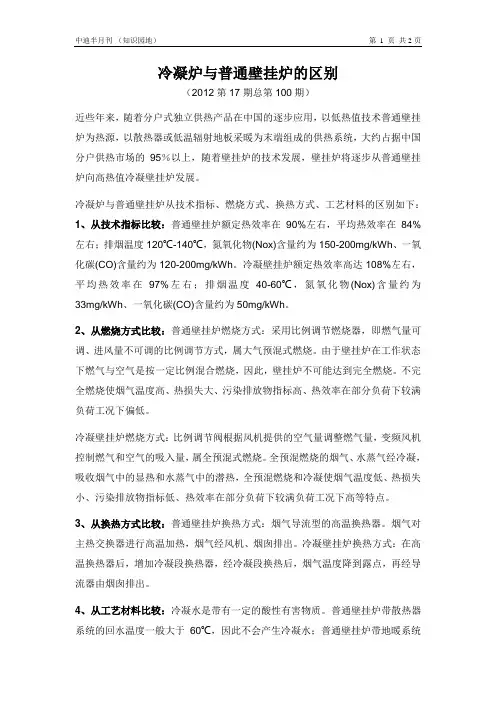

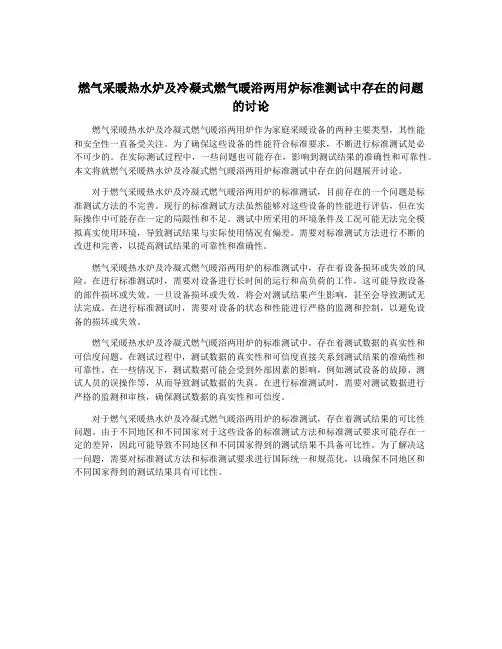

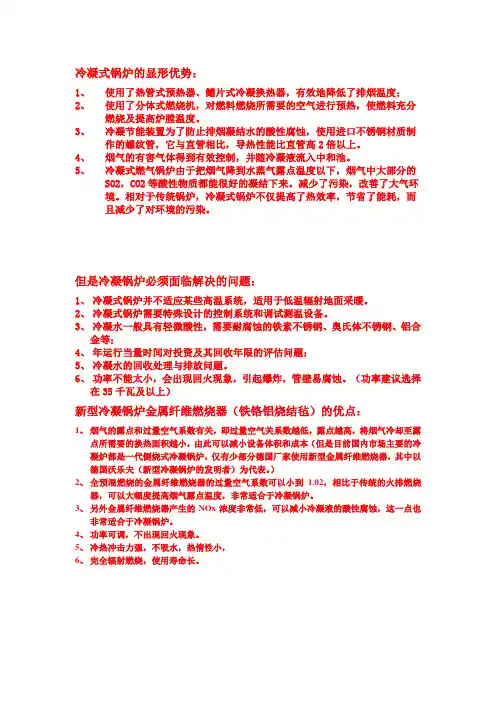

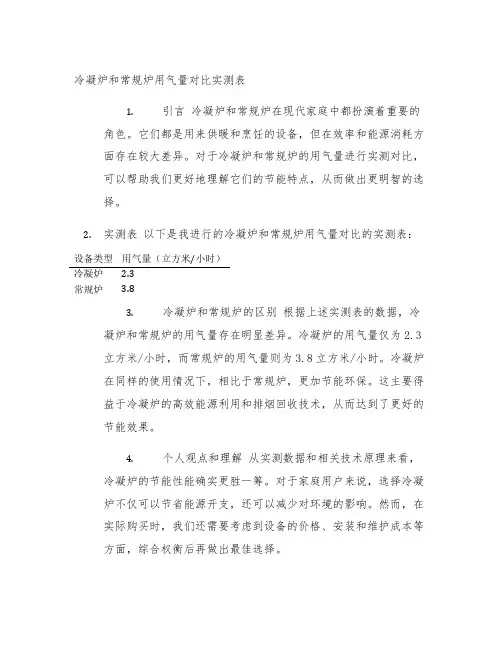

冷凝炉是壁挂炉通过改造后的新型产品，它相比以前的壁挂炉有了明显的提升，但是即便是改进了，它还是有着自身的缺点的，不过，具体冷凝炉的缺点是什么，相信很多用户是不了解的，下面就让小编来为大家介绍一下吧。冷凝炉冷凝炉缺点—什么是冷凝炉冷凝式壁挂炉是对采用高热值冷凝技术壁挂炉的通称。冷凝式壁挂炉采用的冷凝技术，可将烟气中余热回收利用，其燃烧方式为全预混比例调节。冷凝式壁挂炉排烟温度最低可降到40℃左右，烟气中水蒸气潜热可被充分吸收利用，正因如此，其热效率可大于100%，最高可达109%。在燃烧过程中由于燃烧更加完全，使得冷凝式壁挂炉的能耗较低，环保指标较好。由于冷凝式壁挂炉的燃烧室由不锈钢或硅铝合金材料制造，抗酸性腐蚀性能良好，因此，冷凝式壁挂炉对回水温度没有限制，使用寿命高达20年以上，适用于散热器、水地暖系统、风机盘管等采暖系统。冷凝炉缺点—冷凝炉缺点介绍按照国内壁挂炉的能效标准——GB20665-2006的规定，供回水温度为80℃/60℃时普通壁挂炉在全负荷状态下的热效率约为90%，冷凝式壁挂炉在全负荷状态下的热效率约为99%。而根据EN483的相关规定，冷凝式壁挂炉在供回水温度50℃/30℃时，在全负荷的状态下热效率约为105%%，最高可达109%。而50℃
/30℃的供回水温度刚好满足水地暖系统的水温要求，无需让冷凝式壁挂炉运行在低效率的高温段，可充分发挥冷凝式壁挂炉的节能作用。采暖系统的负荷是随着室外温度的变化而变化的。同时，使用人群的采暖要求不同，采暖的负荷也不同。普通壁挂炉由于自身的燃气和空气调节装置限制了其负荷的适应范围（一般在40%～100%），刚开始采暖时普通壁挂炉的采暖负荷需求较低，而最冷时采暖负荷需求最大。因此很难选择一款既能满足各种负荷需求、平均运行费用又较低的普通壁挂炉产品。冷凝式壁挂炉虽然很好地解决了负荷的适应性问题，而且冷凝式壁挂炉可以为地暖用户提供更节能、更环保、更能适应特殊情况的热源。但是它的最重要的缺点确实成本太高，不为广大用户所接受，所以小编建议用户在购买的时候请结合自身情况考虑一下。
免责声明：舒适100网部分文章信息来源于网络以及网友投稿，于传递更多信息之目的，如权利人发现存在误传其作品情形，请及时与本站联系。
蒸发式冷凝器技术简介 蒸发式冷凝器是在吸收国外最先进的热交换技术基础上，加以更新改造，研制开发的一种高效的换热设备。该产品集传统式冷凝器、冷却塔、循环水泵、水池及连接水管为一体，具有占地面积少，安装方便，噪声低，节水，省电，运行费用低，不污染环境，使用寿命长及维修简便等众多优点，是新一代环保节能产品，是传统壳管式冷凝器和其它形式冷凝器的理想替代新产品。 SPL蒸发式冷凝器 工作原理图 蒸发式冷凝器是以水和空气作为冷却介质，利用部分冷却水的蒸发带走气体制冷剂冷凝过程所放出的热量。其外壳是箱体形式标准件结构组合。内设有：喷淋水装置、蛇形冷凝盘管、填料热交换层、除水器、底部设有集水盘。箱体外部设循环水泵、电子水处理仪、冷凝盘管侧面顶部装有轴流通风机。工作运行时，冷却水由水泵送至冷凝盘管上面的喷嘴，均匀地喷淋在冷凝盘管的外表面，形成很薄的一层
水膜。高温制冷剂蒸汽从蛇形冷凝盘管的上部集管进入，被管外的冷却水冷凝的液体从冷凝盘管下部集管流出。水吸收了制冷剂的热量以后，一部分蒸发变成水蒸气被轴流通风机吸走排入大气，没有被蒸发的冷却水流过高效PVC散热片填料时被空气冷却，冷却了的水滴落在下部的集水盘内，供水泵循环使用。轴流通风机由顶部引风，强化了空气流动，形成箱内负压，促使水的蒸发温度降低，促进水膜蒸发，强化了冷凝盘管的放热。除水器的作用是阻挡空气流中未蒸发的水滴，并使其流回水盘，以减少冷却水的消耗。此外，水盘内还设置浮球阀，当水分不断消耗，浮球阀就自动打开，补充冷却水至正常水位。
蒸发冷产品优点介绍 ——与其它同类产品相比共九个优点 我公司所生产的SPL 蒸发式冷凝器是吸收国外先进的热交换技术基础上，对不足之处加以优化改造。具有以下显著优点： 1、风机——采用直联式结构 我公司采用电机直接驱动的直联式轴流风机，而使用皮带驱动方式的风机在运作时会有较大的噪声，且会因皮带的磨擦产生较大的发热量并必然存在传动损失，长期工作会使皮带张紧力变小，皮带则容易打滑，以至不得不停机重新调整皮带轮的距离，风机的故障率增加。而我公司采用直联式结构的风机避免了皮带传动结构所带来的种种弊端，保障了产品的长期稳定工作，具有布置简洁、噪声低、无传动损失、效率高、磨擦部件少、故障低等诸多优点。 2、箱体材质——采用进口镀铝锌板 宝丰公司电机直联驱动设计 其他公司皮带轮驱动设计 ×
目录 一前言 (2) 二安全注意事项.............. (2) 三蒸发冷凝器的原理、构造及说明 (3) 四搬运 (3) 五安装注意事项. (3) 六运转准备 (4) 七运转方法 (5) 八保养管理及注意事项.................................................................... . (5) 九冬季运行时的注意事项 (6) 十有关省能源运转 (7) 十二长期停止运转时的注意事项 (7) 十三特别注意事项 (7) 十四关于补给水量 (7) 十五故障原因及对策 (8)
一前言 本说明书是以一般食品加工、冷冻、啤酒、饮料、石油、化工、医药等行业用于SLC系列蒸发式冷凝器作为对象，是确保安全使用本产品的指南。在本产品使用前，一定要先阅读本说明书，在充分了解了运行、检查、及修配方面的基础上使用。由于产品的改良，本书的内容与机器的说明会出现异议的情况，请提前了解这种情况。 如果操作过程与本说明书不符，会造成重伤、死亡等重大事故。 在本说明书中，很多地方都提到如下所示的注意事项。特别是确保安全的注意事项，应该在充分理解的基础上再进行操作。 在不注意的情况下使用本机器，会发生重伤、死亡等重大事故，造成严重伤害。操作者及保养人员在操作和保养机器之前请认真阅读本说明书。本说明书请保存在机器附近，以便随时查阅。在没有完全理解本说明书之前，请不要对机器进行操作、保养。本说明书在丢失或撕坏的情况下，请立即与本公司或本公司的代理处联系索取。 二安全注意事项 （1）请委托专业销售厂家或专业公司进行安装。自己安装有不完备之处，则会引起漏水、触电、火灾等运行故障。 （2）电加热器等另售商品请一定要使用本公司指定产品。万一自己安装有不完备之处，则会造成漏水、触电、火灾等运行故障，请委托专业厂家进行安装。 （3）请接地线。地线不能与燃气管、水道管、避雷针及电话地线等相连接。地线不完备则会造成触电等运行事故。 （4）根据电气设备技术标准规定，请安装漏电断路器。如不安装则会造成触电等运行事故。 （5）请不要放置于可能有可燃性气体泄漏的场所。万一泄漏的气体滞留于塔周围，则易发生火灾等事故。（6）标准型蒸发冷凝器不要放置于特殊环境中（温泉地带、海岸地区、多油的场所等），否则会由于腐蚀等造成触电、火灾等运行事故。 （7）要确保溢流管及排水配管畅通，若不畅通，则会造成漏水而波及其它设备、设施及财产。 （8）在保养和检查时，一定要关闭机器，切断电源。在内部高速运转或正处在控制状态中风机突然运转都会出现受伤、触电等现象。 （9）不要把手或木棒伸进空气的进出口。内部风机在高速运转时会造成伤害。 （10）出现异常时（烧焦等），应立即停止运转，切断电源，与代售商或生产厂家取得联系，如果在异常状态下继续运转则会造成故障、触电、火灾等。 （11）当手湿时不要接触开关，否则会触电。 （12）长期使用中请注意安装台、地脚螺栓是否有损伤，如果在螺栓损伤的状态下放置蒸发冷凝器则会翻倒而引起受伤等情况的发生。 （13）不要设置在直接能吹到动植物的场所，因为对动植物有不好的影响。 （14）对机器进行保养、检查时，请戴好保护手套，否则会引起受伤。 （15）不要触及热交换器的风机，否则会引起受伤。 （16）请不要登上蒸发冷凝器或在上面放东西，否则翻倒掉下等会引起受伤。 （17）请不要使用正确容量以外的保险丝、铜线，否则会引起火灾。 （18）可燃性喷雾器不要放在塔附近或者直接能被风吹到蒸发冷凝器的地方，否则会引起火灾。 （19）请使用符合水质标准要求的补给水和冷却水，否则水质恶化会导致运转故障。 （20）蒸发冷凝器内部至少每月清扫一次，否则会引起细菌类繁殖，热交换器效率下降，机器配管的损伤。（21）长期停止使用或冬季停止使用的情况下，请在配水管内注入不冻液或把水放掉。如果仍然那样保水，
降膜蒸发式冷凝器原理 降膜蒸发式冷凝器是以水和 空气作冷却介质，利用水的 蒸发带走冷凝热量。 冷却水由水泵送到冷凝器 上部的喷水盘里，冷却水均 匀地喷淋在冷凝板管的外表 面，形成一层很薄的水膜。 板管内高温高压的气态制冷剂被冷凝板管外的冷却水吸收热量，冷凝成液态制冷剂。同时板管外表面的冷却水中的一小部分吸收热量蒸发成水蒸汽，大部分落入下部的集水箱内。排热风机推动空气流经过冷凝板管促使水膜蒸发，强化冷凝板管外侧换热，而且吸收热量的水滴在下落过程中被空气冷却。蒸发的水分以水蒸汽的形式被空气迁移到大气中。 优势 WARM降膜蒸发式冷凝（三集一体机）机组引进欧洲领先的设计和研发制造经验，高效涡旋压缩机(双螺杆压缩机)设计技术，结合采用自主专利新型TUBE-TO-PLATE连续降膜蒸发冷却技术，表面无焊缝、零焊点、全不绣钢材质蒸发式冷却器，欧洲专利高效抗冻型干式蒸发器等制冷部件，经最佳匹配优化，集高效节能（消耗更小的电力为减轻大气温室效应做出贡献）、节水、稳定可靠、易于维护，低运行成本等特点于一身，是酒店、宾馆、写字楼、学校、医院和工
厂企业等众多建筑物合中央空调系统的首选。 节能点一：（水冷节能） 水冷节能：机组的水冷冷凝器，相对于一般风冷机组来说，降低制冷系统冷凝压力和压缩机排气压力，减少压缩机输入功率，实现节能的目的。 节能点二：（降膜蒸发节能） 机组采用降膜蒸发式水冷冷凝器，其表面有一层特殊金属涂层，由机内冷却水管喷出的水雾，在冷凝器盘管表面可形成一道连续下降的薄膜，换热后形成水蒸汽经风扇排出机组，表面无干点，不形成水珠，利用水的汽化潜热将机组的热量排走，提高水冷冷凝器的换热效率，相比市面上普通的双冷源机组效率提升在10%以上。 节能点三：（双级冷却/吸热节能） 在夏季制冷时，由压缩机产生的高温高压制冷剂气体，先进入风冷冷凝器进行预冷却，再进入水冷冷凝器进行深度冷却，相比普通的水冷机组，散热效果更佳，
编订：__________________ 单位：__________________ 时间：__________________ 蒸发式冷凝器操作规程 (正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7944-76 蒸发式冷凝器操作规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管 理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作， 使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、使用蒸发式冷凝器时，要开启其进汽阀、出汽阀、压力表阀、混合气体阀、出液阀、安全阀。 二、在使用蒸发式冷凝器的过程中，冷凝压力不得超过 1.47MPa，如超过此数值，必须查明原因，待解决问题后方可使用。 三、在使用蒸发式冷凝器的过程中，应按规定先向冷凝器水盘中加水，使水深度在 203～250 毫米之间。 四、接通电源，启动冷凝器风机及水泵，在设备运转过程中，要观察风机及水泵的电流是否在额定范围内，并做好记录。 五、开停风机和水泵的周期最大值为每小时 6 次，因尽量减少开停次数，以免因风机及水泵的电机过热而造成损坏。
六、操作人员须注意观察冷凝器是否有不正常的噪音、摆动以及集水盘中的使用水位，如有异常，应及时排除。 七、冬季，在使用蒸发式冷凝器时，须关闭补水管路的水阀，彻底排净所有户外补水管、集水盘及水泵内的余水，注意防冻。 八、水盘保养：每半月检查并清洁一次水盘中的滤网，每月清洗一次水盘，如运行环境恶劣，水盘内污物较多，应缩短清洗周期。 九、若长期停用机组或停开水泵时，务必要放空水盘中的水，并清洗水盘，同时打开水泵底侧丝堵排空水泵中的余水。 十、风扇和循环水泵，每使用三个月需加一次油。 十一、由专业人员对循环水进行专门处理。 十二、应定期清理蒸发式冷凝器的布水器及脱水器，以保证水量充足，风量畅通。 请在这里输入公司或组织的名字 Enter The Name Of The Company Or Organization Here
蒸发式冷凝器运原理
————————————————————————————————作者：————————————————————————————————日期：
蒸发式冷凝器的运用原理 蒸发式冷凝器的工作原理是将需要冷凝的高温蒸汽从换热盘管上部进口送入盘管内，高温蒸汽在换热盘管内放出热量而自身被冷却后发生相变冷凝为液体。在换热盘管外部以循环喷淋水为冷却介质，喷淋水在换热盘管外表面上形成一层均匀的水膜，水膜吸收盘管内热蒸汽放出的热量而蒸发，再通过风机将水蒸汽带出蒸发式冷凝器而将盘管内的热量带走。 当被冷凝的蒸汽介质温度高于80℃时，喷淋水容易在换热盘管外表面形成水垢，严重影响换热效果和设备使用寿命。为了避免这种情况的发生，我公司设计了带翅片管预冷却器的蒸发式冷凝器，其工作原理是将高温蒸汽先经过翅片管预冷却器采用风冷形式冷却到65℃以下再进入冷凝盘管进行蒸发冷凝。增加预冷却器可以有效的缓解结垢问题，同时由于预冷却器采用风冷换热方式即充分利用了风的显热换热使蒸发式冷凝器更加节水节电。 本图为顺流蒸发式冷凝器。
蒸发式冷凝器常用的形式分为逆流式和顺流式。以上这张图为逆流式具有处理量大、结构紧凑、占地面积小的优点；顺流式相对逆流式来说增加了冷却填料可以达到更低的终冷温度，更能适应南方的高湿球温度环境。 产品部件介绍 1、冷凝盘管（不锈钢波纹管） 我公司的蒸发式冷凝器冷凝盘管有不锈钢波纹管和碳钢镀锌圆管两种形式供不同用户选择。 不锈钢波纹管是我公司重点推荐的盘管形式，相对碳钢镀锌管不锈钢波纹管有如下优势： 第一：使用寿命长 应用于蒸发式冷凝器的碳钢换热管镀锌工艺是从制冷行业发展起来的，制冷行业是蒸发式冷凝器应用最早的行业，在洁净的空气中镀锌层确实有很好的防腐效果。可如果蒸发式冷凝器应用于化工行业，化工厂空气中会有酸或碱存在，面对酸碱的腐蚀，不锈钢比碳钢镀锌层的防腐性能有本质的提高。 第二：能够阻止结垢 波纹管表面曲率大，流体在内外表面流动时湍流程度高，污垢难以形成堆积；同时波纹管具有较强的轴向伸缩能力，当温度发生变化时波纹管与垢层之间的伸缩能力不同，二者之间产生较大拉脱力，使垢层破裂脱落。同时与镀锌管相比不锈钢管表面光滑也不利于污垢的堆积。 第三：传热系数高 波纹管独特的外形使管内介质更容易形成湍流，使管内壁滞留层变薄，提高了传热系数。 第四：更易形成均匀的水膜，蒸发效果好。 独特的外形结构使波纹管外表面形成的水膜更均匀，不易形成干点，蒸发效果更好。 2、冷凝盘管（碳钢镀锌圆管） 为了满足不同用户的需求和适应较洁净空气环境，我公司也提供碳钢镀锌管束。
蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内 蒸发式冷凝器 高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。 蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。 蒸发式冷凝器的运行原理 喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。 轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管，填料、饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效地控制水滴飘散损失，散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。 蒸发式冷凝器的产品特点 1、冷凝盘管采用超长特制专供钢管，在水中经2.5MPa气压严格试验，整体在近430℃高温热浸锌。 2、箱体采用进口或国产优质镀锌板材，可选用静电喷塑工艺，集水槽可选用不锈钢板。 3、风机选用专用高效，低噪轴流风机，专用风机具有较高射程，防止热空气回流。 4、水泵采用小功率，大流量，低扬程为户外型设计并可根据客户要求装配除垢仪。
5、布水、高效收水器和冷却填料采用大流量、防堵塞的喷嘴，精密计算连续均匀的覆盖，杜绝管壁出现水膜“干点”，优质PVC材料制成，抗老化，风阻小沟状吸水器，使水的飘水率控制在0.001%以下，冷却填料为蜂窝式横流结构，适宜循环水冷却 6、小流量冷却循环水在冷凝盘管蒸发，气氨在冷凝盘管内冷凝为液体，故称蒸发式冷凝器。高强度的蒸发，使得蒸发式冷凝器比其它类型冷凝器更易结水垢，目前还没有理想的除垢方法。严重结垢的蒸发式冷凝器就失去了节电的优点。优质的冷却水才适用，选型时应慎重！。 蒸发式冷凝器的技术特点 1、采用引风逆流和一次换热设计，热量的传递完全依靠盘管组表面，空气以低速从蒸发式冷凝器下部四周进入，而以高速从蒸发式冷凝器上部排出，使热湿饱和空气的回流减速至最小。 2、先进的大水量喷淋装置，可淋水最大限度地包容管壁，提高换热系数，本装置结构先进，无堵塞现象的特性，减少表面结垢，提高设备使用效率。 3、箱体采用进口或国产ST102优质超级镀锌板，可选静电喷塑工艺，集水槽可选用304不锈钢板。
先向大家好解释几个概念： 一、显热与潜热 物体在加热或冷却过程中，温度升高或降低而不改变其原有相态所需吸收或放出的热量，称为“显热”。它能使人们有明显的冷热变化感觉，通常可用温度计测量出来。如将水从20℃升高到80℃所吸收到的热量，就叫显热。 在物体吸收或放出热量过程中，其相态发生了变化(如气体变成液体，功液体变成气体)，但温度不发生变化，这种吸收或放出的热量叫“潜热”。“潜热”不能用温度计测量出来，人体也无法感受到，但可通过实验计算出来。 如水从100℃液态变为100℃气态这时所吸收的热量就是潜热。 二、干球温度与湿球温度 干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。 湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。 蒸发式冷凝器最低可冷却到湿球温度以上8℃，在宝鸡地区湿球温度是24.8℃，就是说可冷凝到33℃。 干球温度对水冷器的换热效果影响不大，同样在宝鸡地区普通水冷只能冷凝到时37～40℃。 总之，冷凝的效果跟冷却水的进口温度、需冷却介质的进口温度有关，但还有热量、介质、压力等等因素有关。如果换热面积无限大，循环水量无限大那就可以降到更低的温度，可以降到冷却水的进口温度。也就是说在宝鸡地区和普通水冷相比，同样的条件下，和普通水冷相比蒸发冷可以冷凝到32度，而水冷只能到37～40度。最经济的设备投资下我们的冷凝温度要比水冷器低，所以说蒸发冷凝要比水冷节能。 蒸发式冷凝器工作原理 蒸发冷凝器以水和空气作为冷却剂，它主要利用部分水的蒸发带走工艺介质
蒸发式冷凝器技术特点 蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内蒸发式冷凝器。高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。蒸发式冷凝器根据用户的不同，换热管采用多种形式，常用的有碳钢热浸锌管（又分圆管和椭圆管）、铝合金管（国内唯一一家北京和海益品牌采用铝锰合金管材）、不锈钢管（又分314/316圆管、波接管）；其中碳钢热浸锌型蒸发式冷凝器为最早开始使用的产品且占有国内大部分的用户主要用于高压气体冷凝、冷却，适用压力范围在0—30MPa；铝合金型蒸发式冷凝器为新型节能型新一代产品适用于冰机制冷剂冷凝，适用压力范围在0—5MPa；不锈钢管蒸发式冷凝器主要用在一些化工厂的腐蚀性气体冷却及冷凝工艺中。 一、蒸发式冷凝器的运行原理 喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管，填料、饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效地控制水滴飘散损失，散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。 二、蒸发式冷凝器的产品特点 1、冷凝盘管采用超长特制专供钢管，在水中经2.5MPa气压严格试验，整体在近430℃高温热浸锌。 2、箱体采用进口或国产优质镀锌板材，可选用静电喷塑工艺，集水槽可选用不锈钢板。 3、风机选用专用高效，低噪轴流风机，专用风机具有较高射程，防止热空气回流。 4、水泵采用小功率，大流量，低扬程为户外型设计并可根据客户要求装配除垢仪。 5、布水、高效收水器和冷却填料采用大流量、防堵塞的喷嘴，精密计算连续均匀的覆盖，杜绝管壁出现水膜“干点”，优质PVC材料制成，抗老化，风阻小沟状吸水器，使水的飘水率控制在0.001%以下，冷却填料为蜂窝式横流结构，适宜循环水冷却 6、小流量冷却循环水在冷凝盘管蒸发，气氨在冷凝盘管内冷凝为液体，故称蒸发式冷凝器。高强度的蒸发，使得蒸发式冷凝器比其它类型冷凝器更易结水垢，目前还没有理想的除垢方法。严重结垢的蒸发式冷凝器就失去了节电的优点。 三、蒸发式冷凝器的技术特点 1、采用引风逆流和一次换热设计，热量的传递完全依靠盘管组表面，空气以低速从蒸发式冷凝器下部四周进入，而以高速从蒸发式冷凝器上部排出，使热湿饱和空气的回流减速至最小。 2、先进的大水量喷淋装置，可淋水最大限度地包容管壁，提高换热系数，本装置结构先进，无堵塞现象的特性，减少表面结垢，提高设备使用效率。 3、箱体采用进口或国产ST102优质超级镀锌板，可选静电喷塑工艺，集水槽可选用304不锈钢板。
概述 蒸发式冷凝器（Evaporative condenser)山东北斗制冷概述山东北斗制冷设备有限公司蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。 蒸发式冷凝器 山东北斗制冷设备有限公司蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。 工作原理 蒸发式冷凝器是制冷系统中的主要换热设备，它的作用原理是：制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管，使高温气态的制冷剂与排管外的喷淋水和空气进行热交换。即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。山东北斗制冷设备有限公司配套引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面，水借风势，极大的提高了换热效果。温度升高的喷淋水由部分变为气态，利用水的汽化潜热由风势带走大量的热量，热气中的水滴被高效脱水器截住，与其余吸收了热量的水，散落到PVC淋水片热交换层中，被流过的空气冷却，温度降低，进入水箱，再经循环水泵继续循环。蒸发到空气中的水分由水位调节器自动补充。[1] 蒸发式冷凝器根据用户的不同，换热管采用多种形式，常用的有碳钢热浸锌管（又分圆管和椭圆管）、铝合金管（国内唯一一家北京和海益品牌采用铝锰合金管材）、不锈钢管（又分314/316圆管、波接管）；其中碳钢热浸锌型蒸发式冷凝器为最早开始使用的产品且占有国内大部分的用户主要用于高压气体冷凝、冷却，适用压力范围在0—30MPa；铝合金型蒸发式冷凝器为新型节能型新一代产品适用于冰机制冷剂冷凝，适用压力范围
在0—5MPa；不锈钢管蒸发式冷凝器主要用在一些化工厂的腐蚀性气体冷却及冷凝工艺中。 蒸发式冷凝器的外壳一般用镀锌板喷塑，后因不耐腐蚀，逐渐采用了镀铝锌板喷塑，现市场上最新使用的是镀铝镁锌板，这种板材有不锈钢的特点，不生锈，外观好看，易加工，受到广大生产商及使用客户的青睐。 蒸发式冷凝器的运行原理 喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。 轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管，填料、饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效地控制水滴飘散损失，散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。 蒸发式冷凝器的产品特点 1、冷凝盘管采用超长特制专供钢管，在水中经气压严格试验，整体在近430℃高温热浸锌。 2、箱体采用进口或国产优质镀锌板材，可选用静电喷塑工艺，集水槽可选用不锈钢板。 3、风机选用专用高效，低噪轴流风机，专用风机具有较高射程，防止热空气回流。 4、水泵采用小功率，大流量，低扬程为户外型设计并可根据客户要求装配除垢仪。 5、布水、高效收水器和冷却填料采用大流量、防堵塞的喷嘴，精密计算连续均匀的覆盖，杜绝管壁出现水膜“干点”，优质PVC材料制成，抗老化，风阻小沟状吸水器，使水的飘水率控制在%以下，冷却填料为蜂窝式横流结构，适宜循环水冷却 6、小流量冷却循环水在冷凝盘管蒸发，气氨在冷凝盘管内冷凝为液体，故称蒸发式冷凝器。高强度的蒸发，使得蒸发式冷凝器比其它类型冷凝器更易结水垢，目前还没有理想的除垢方法。严重结垢的蒸发式冷凝器就失去了节电的优点。优质的冷却水才适用，选型时应慎重！。 蒸发式冷凝器的技术特点 1、采用引风逆流和一次换热设计，热量的传递完全依靠盘管组表面，空气以低速从蒸发式冷凝器下部四周进入，而以高速从蒸发式冷凝器上部排出，使热湿饱和空气的回流减速至最小。
操作规程编号：LX-FS-A87747 蒸发式冷凝器的安全操作规程标准 范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
蒸发式冷凝器的安全操作规程标准 范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、使用蒸发式冷凝器时，要开启进气阀、出气阀、压力表阀、混合气体阀、出液阀。 2、在使用蒸发式冷凝器的过程中，冷凝压力不得超过1.47MPa，如超过此数值，必须查明原因，待问题解决后方可使用。 3、在使用蒸发式冷凝器的过程中，应按规定先向冷凝器水盘中加水，使水深度在203-250毫米之间。 4、接通电源，启动冷凝器风机水泵，在设备运转过程中，要观察风机及水泵的电流是否在额定范围
蒸发式冷凝器的优点及特点 什么是蒸发式冷凝器 蒸发式冷凝器又叫蒸发冷、冷却（凝）器，是由制冷利用盘管外的喷淋水部分蒸发时吸收盘管内高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态的一种设备。蒸发式冷凝器的工作原理 蒸发式冷凝器是制冷系统中的主要换热设备，它的作用原理是：制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管，使高温气态的制冷剂与排管外的喷淋水和空气进行热交换。即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。配套引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面，水借风势，极大的提高了换热效果。温度升高的喷淋水由部分变为气态，利用水的汽化潜热由风势带走大量的热量，热气中的水滴被高效脱水器截住，与其余吸收了热量的水，散落到PVC淋水片热交换层中，被流过的空气冷却，温度降低，进入水箱，再经循环水泵继续循环。蒸发到空气中的水分由水位调节器自动补充。 蒸发式冷凝器的结构 制冷蒸发式冷凝器是由专用轴流风机、喷淋嘴、电子水除垢仪、集气囊、PVC换热片、高效脱水器、冷却管组、填料集水槽、水泵、集水器、箱体等部件组成。 蒸发式冷凝器的特点 1、冷凝盘管采用超长特制专供钢管，在水中经2.5MPa气压严格试验，整体在近430℃高温热浸锌。 2、箱体采用进口或国产优质镀锌板材，可选用静电喷塑工艺，集水槽可选用不锈钢板。 3、风机选用专用高效，低噪轴流风机，专用风机具有较高射程，防止热空气回流。 4、水泵采用小功率，大流量，低扬程为户外型设计并可根据客户要求装配除垢仪。 5、布水、高效收水器和冷却填料采用大流量、防堵塞的喷嘴，精密计算连续均匀的覆盖，杜绝管壁出现水膜“干点”，优质PVC材料制成，抗老化，风阻小沟状吸水器，使水的飘水率控制在0.001%以下，冷却填料为蜂窝式横流结构，适宜循环水冷却 6、小流量冷却循环水在冷凝盘管蒸发，气氨在冷凝盘管内冷凝为液体，故称蒸发式冷凝器。高强度的蒸发，使得蒸发式冷凝器比其它类型冷凝器更易结水垢，还没有理想的除垢方法。严重结垢的蒸发式冷凝器就失去了节电的优点。优质的冷却水才适用，选型时应慎重。 蒸发式冷凝器的优点 1、系统运行费用低
蒸发式冷凝器 简介： 蒸发式冷凝器是从冷却塔改进而来，其操作原理和冷却塔基本相同，主要由换热器、水循环系统和风机系统三部分组成（如下图）。蒸发式冷凝器是以蒸发冷凝和显热交换为基础，冷凝器顶部布水系统不断向下喷淋冷却水，在换热管表面形成水膜，换热管和管内热流体发生显热交换并将热量传递到管外冷却水，同时换热管外冷却水和空气混合，冷却水向空气放出蒸发潜热（主要换热方式）而冷却，从而使流体冷凝温度更接近空气的湿球温度，其冷凝温度可比冷却塔水冷式冷凝器系统低3-5℃。美国《ASHRAE系统与设备手册》指出“蒸发式冷凝是效率最高的冷却方式”。 管内被冷却介质： 氨、氟里昂等用户要求的冷却介质。 优点： 1.冷凝效果好：蒸发潜热大，空气与制冷剂逆向流动传热效率高。 蒸发式冷凝器以环境的湿球温度为驱动力利用盘管水膜的蒸发潜热换热, 使冷凝温度接近环境的湿球温度, 其冷凝温度可比冷却塔水冷式冷凝器系统低3-5℃,比风冷式冷凝器低8-11℃,这大大地降低了压缩机功耗, 使系统能效比提高10%-30%。 2.节水：利用水的汽化潜热换热，其循环用水量少，考虑到吹散损失、排污换水等，耗水量为一般水冷式冷凝器的5%-10%。 3.节能：蒸发式冷凝器冷凝温度受限于空气湿球温度，而湿球温度一般比干球温度低8-14℃，加上上侧风机给设备内部造成的负压环境，其冷凝温度较低，故压缩机功耗比低，而冷凝器的风机、水泵动力消耗都低，相对于其他冷凝器，蒸发式冷凝器可以节能20%-40%。 4.初投资和运行费用都低:蒸发式冷凝器结构紧凑，不需要冷却塔，占地面积小,制造时易于形成整体，给安装维护带来方便。 应用现状： 蒸发式冷凝器在西方国家应用较为广泛，在国内的应用中，由于西北地区缺水的实际情况，蒸发式冷凝器在西北地区推广和应用较多，宾馆、办公楼、商场等民用建筑和厂房车间及冷库、
蒸发式冷凝器的运用原理 蒸发式冷凝器的工作原理是将需要冷凝的高温蒸汽从换热盘管上部进口送入盘管内，高温蒸汽在换热盘管内放出热量而自身被冷却后发生相变冷凝为液体。在换热盘管外部以循环喷淋水为冷却介质，喷淋水在换热盘管外表面上形成一层均匀的水膜，水膜吸收盘管内热蒸汽放出的热量而蒸发，再通过风机将水蒸汽带出蒸发式冷凝器而将盘管内的热量带走。 当被冷凝的蒸汽介质温度高于80℃时，喷淋水容易在换热盘管外表面形成水垢，严重影响换热效果和设备使用寿命。为了避免这种情况的发生，我公司设计了带翅片管预冷却器的蒸发式冷凝器，其工作原理是将高温蒸汽先经过翅片管预冷却器采用风冷形式冷却到65℃以下再进入冷凝盘管进行蒸发冷凝。增加预冷却器可以有效的缓解结垢问题，同时由于预冷却器采用风冷换热方式即充分利用了风的显热换热使蒸发式冷凝器更加节水节电。 本图为顺流蒸发式冷凝器。
蒸发式冷凝器常用的形式分为逆流式和顺流式。以上这张图为逆流式具有处理量大、结构紧凑、占地面积小的优点；顺流式相对逆流式来说增加了冷却填料可以达到更低的终冷温度，更能适应南方的高湿球温度环境。 产品部件介绍 1、冷凝盘管（不锈钢波纹管） 我公司的蒸发式冷凝器冷凝盘管有不锈钢波纹管和碳钢镀锌圆管两种形式供不同用户选择。 不锈钢波纹管是我公司重点推荐的盘管形式，相对碳钢镀锌管不锈钢波纹管有如下优势： 第一：使用寿命长 应用于蒸发式冷凝器的碳钢换热管镀锌工艺是从制冷行业发展起来的，制冷行业是蒸发式冷凝器应用最早的行业，在洁净的空气中镀锌层确实有很好的防腐效果。可如果蒸发式冷凝器应用于化工行业，化工厂空气中会有酸或碱存在，面对酸碱的腐蚀，不锈钢比碳钢镀锌层的防腐性能有本质的提高。 第二：能够阻止结垢 波纹管表面曲率大，流体在内外表面流动时湍流程度高，污垢难以形成堆积；同时波纹管具有较强的轴向伸缩能力，当温度发生变化时波纹管与垢层之间的伸缩能力不同，二者之间产生较大拉脱力，使垢层破裂脱落。同时与镀锌管相比不锈钢管表面光滑也不利于污垢的堆积。 第三：传热系数高 波纹管独特的外形使管内介质更容易形成湍流，使管内壁滞留层变薄，提高了传热系数。 第四：更易形成均匀的水膜，蒸发效果好。 独特的外形结构使波纹管外表面形成的水膜更均匀，不易形成干点，蒸发效果更好。 2、冷凝盘管（碳钢镀锌圆管） 为了满足不同用户的需求和适应较洁净空气环境，我公司也提供碳钢镀锌管束。
中机能源蒸发式冷凝器特点 ZN型蒸发式冷凝器技术特点 普通蒸发式冷凝器的运行原理是：盘管内的高温气 态制冷剂与盘管外的喷淋水和空气进行热交换，由气 态逐渐被冷凝成液态。喷淋水和空气吸收热量后温度 升高，部分水由液态变成水蒸气，蒸发潜热带走热量。 未蒸发的水直接进入集水槽中，再由循环水泵送入喷 淋水系统中，继续循环。 ZN型蒸发式冷凝器的运行原理是：盘管内的 高温气态制冷剂与盘管外的喷淋水和空气进行 热交换，由气态逐渐被冷凝成液态，引风机的超 强风力使喷淋水完全覆盖在盘管表面，水借风 势，换热效果显著提高。喷淋水和空气吸收热量 后温度升高，部分水由液态变成水蒸气，蒸发潜 热带走大量的热量。热空气中的水被挡水板截住 收集到PVC热交换层中。PVC热交换层中水被 流过的空气冷却，温度降低，进入集水槽中，再由循环水泵送入喷淋水系统中，继续循环。 与传统的风冷式冷凝器、壳管式冷凝器（立式冷凝器、卧式冷凝器） 相比，蒸发式冷凝器具有节电、节水、安装费用低、使用寿命长与维护 保养方便等优点。 ZN系列产品具有以下特点： ●卓越的性能 ZN型蒸发式冷凝器把优质换热盘管和PVC热交换层进行优化组合，并辅以上侧进风，实现了风水同向的最佳直接换热方式，能使循环水最大限度地与冷凝器盘管接触，使冷凝盘管不易形成干点乃至结垢；由于采用了能有效防止生化腐蚀及生化侵蚀的PVC热交换层，使喷淋水的水温进一步降低，增大了冷幅，由于冷幅加宽，使得工作液体和外界空气的干球温度的温度差变大，从而提高系统的冷却效能，使系统的经济性更好。（这在炎热的地区的效果尤为明显）。
其它厂家生产的蒸发式冷凝器没有PVC热交换层，循环水水温会随负荷的增加和环境湿球温度的增大而不可预见地升高，其冷幅比ZN型冷凝器窄。由于冷幅窄，使得工作液体和外界空气的干球温度的温度差小，从而降低系统的冷却效能，使系统的经济性较差；另外，其它厂家的产品多采用老式的风水逆向换热方式，使喷淋水无法完全覆盖在盘管表面，不利于换热，也容易使冷凝盘管产生干点，导致结垢，这样会进一步降低换热效率。 ●高质量 ZN型蒸发式冷凝器的的心脏——高效换热盘管由高质量的高频焊管制成，冷凝盘管在完成最后组装前经过4次严格的气压试验（设计压力1.97MPa，试验压力 2.5MPa），具有良好的气密性；冷凝盘管均经过专业厂家的整体热浸锌处理，具有高度的防腐蚀性能，使用寿命长达15年；盘管沿制冷剂流动的方向设计了2%的坡度，便于制冷剂液体的排出，保证了盘管达到最好的换热效果。 ZN型蒸发式冷凝器所使用双面镀铝锌钢板，是工业界使用的镀锌层最厚的钢板，其每面镀锌层的厚度均为0.05mm，是其它厂家产品的镀锌层的厚度的 2.5倍，具有极强的抗腐蚀性能。在组装设备之前，所有材料的切断口或焊 接处均涂上富锌漆，这种标准的防腐措施将在应用中提供可靠的保护和较长的使用寿命。 换热层是经中机能源公司设计、测试、委托专业公司制造的一种高效聚氯乙烯（PVC），它具有良好的抗腐蚀性能，不易老化，能有效地防止生化腐蚀及生化侵蚀，使用寿命可达15年；另外，PVC材料还可以有效吸振，降低噪音。中机能源公司设计的这种带挡水板的特殊结构能保证最大的水和空气的接触和较小的空气压降，使用小功率电机就可以保证高效传热。 ZN型蒸发式冷凝器的风扇电机为全封闭式电机，是专为蒸发式冷却设备特殊设计和制造的，带有双层防潮保护，具有良好的防潮效果。其特殊设计包括对线圈、轴、轴承的特别防潮保护，输出轴上的挡油环和双面烘干抛光等。风机和轴由润滑油润滑的球轴承支撑，自动矫正，密封防潮，所有轴承的L10最小使用寿命40000小时。 ZN型蒸发式冷凝器的又一关键部件风机安装在具有流线型入口的风筒内，空气
蒸发式冷凝器的主要特点是耗水量少，一般水冷式冷凝器每1kg冷却水能带走4～6kJ 的热量，而蒸发式冷凝器每1kg水蒸发能带走约580kJ的热量，因而理论耗水量只有一般水冷式冷凝器的1％。由于冷却水的飞溅以及蒸发、溢水等原因，实际耗水量约为一般水冷式冷凝器的5％～10％。据设计计算，蒸发式冷凝器的水泵和风机的能耗约占制冷压缩机能耗的7%～8％。 冷凝器是制冷装置中的主要热交换设备之一，它的作用是将高温高压制冷剂蒸汽的热量传递给冷却介质并使其凝结成液体，其性能好坏直接影响到制冷装置运行。它作为制冷装置的高温换热器，与高温热源进行热量交换，在制冷模式下是将系统产生和吸收的热量(直接或间接)排放到高温环境中去；而在制热模式下是将系统产生和从低温环境吸收的热量(直接或间接)排放到用热空间。 冷凝器按其制冷介质和冷却方式，可以分为水冷式、空气冷却式和蒸发式三种类型。蒸发式冷凝器主要是利用冷却水蒸发时吸收潜热而使制冷剂蒸气凝结。制冷剂蒸气在管内凝结时放出热量通过油膜、管壁及污垢传给管外的水膜，再通过水的蒸发将热量传递给空气。蒸发时产生的水蒸气被空气带走。冷却水的用量要比水冷式少得多，空气的流量也不大。每1.1 kW的冷凝负荷需要的循环水量为60~80 l/h，补充水量为3~5 l/h，空气流量为100~200 m3/h,水泵及风机的功率为0.2~0.3 kW。因此,蒸发式冷凝器特别适用于缺水地区，在气候干燥处更为有效。 2工作原理 蒸发式冷凝器主要有换热器，水循环系统及鼓风机三部分组成，结构如图1所示。换热器是由光管或翅片管组成的蛇形管组，管组装在一个由型钢和钢板焊制的立式箱体内，上部装有喷水装置，底部为一接水盘。制冷剂蒸气从蛇形管上面进入管内，冷凝的液体则经集液管流入储液器中。接水盘内利用浮球阀来调节补充水量,使其保持一定的水位。冷却水用循环水泵压送到冷凝器的上方，经喷嘴喷淋到蛇形管组的上面，沿蛇形管组的外表面成膜层下流。水受热后一部分变成蒸汽，其余的水沿蛇行管外表面流下,并汇集于下部的水盘内，经水泵再送至喷嘴循环使用。当水流经蛇形管组时，由于水的气化吸热,使管内的制冷剂蒸气冷却和液化。 为了强化换热效果,换热器上还装有鼓风机，使室外空气自下而上的经蛇形管组，并由箱体的上方排出。空气的作用主要是将冷凝器管外气化的水蒸气带走，而当空气的温度低于水温时，它还可以起一定的冷却作用。空气自下而上的从水膜表面吹过时，除把水蒸气带走外，还夹带一部分小水滴。为了减少水的吹散损失，在箱体的上部装有挡水板，它的作用是尽量把空气中夹带的水滴分离下来。 制冷剂在冷凝器中的冷却过程，实际上分成两个阶段：由过热蒸气冷却为饱和蒸气，由饱和蒸气再凝结为饱和液体或过冷液体。因此，为了减少冷却水的消耗，还可以在蒸发式冷凝器挡水板的上部增加几排盘管，使来自制冷压缩机的过热蒸气首先在此盘管中得到冷却，使其达到接近冷凝压力下的饱和温度，然后再进入下部盘管冷凝成饱和液体。带有预冷盘管的蒸发式冷凝器的传热效果比没有预冷盘管的蒸发式冷凝器增加10 %。
. 蒸发式冷凝器 简介： 蒸发式冷凝器是从冷却塔改进而来，其操作原理和冷却塔基本相同，主要由换热器、水循环系统和风机系统三部分组成（如下图）。蒸发式冷凝器是以蒸发冷凝和显热交换为基础，冷凝器顶部布水系统不断向下喷淋冷却水，在换热管表面形成水膜，换热管和管热流体发生显热交换并将热量传递到管外冷却水，同时换热管外冷却水和空气混合，冷却水向空气放出蒸发潜热（主要换热方式）而冷却，从而使流体冷凝温度更接近空气的湿球温度，其冷凝温度可比冷却塔水冷 式冷凝器系统低3-5℃。美国《ASHRAE系统与设备手册》指出“蒸发式冷凝是 效率最高的冷却方式”。 管被冷却介质： 氨、氟里昂等用户要求的冷却介质。 ：优点1.冷凝效果好：蒸发潜热大，空气与制冷剂逆向流动传热效率高。蒸发式冷凝器以环境的湿球温度为驱动力利用盘管水膜的蒸发潜热换热, 使冷凝温度接近环境的湿球温度, 其冷凝温度可比冷却塔水冷式冷凝器系统低 3-5℃,比风冷式冷凝器低8-11℃,这大降低了压缩机功耗, 使系统能效比提高10%-30%。 2.节水：利用水的汽化潜热换热，其循环用水量少，考虑到吹散损失、排污换水等，耗水量为一般水冷式冷凝器的5%-10%。
3.节能：蒸发式冷凝器冷凝温度受限于空气湿球温度，而湿球温度一般比干球 温度低8-14℃，加上上侧风机给设备部造成的负压环境，其冷凝温度较低，故 压缩机功耗比低，而冷. . 凝器的风机、水泵动力消耗都低，相对于其他冷凝器，蒸发式冷凝器可以节能20%-40%。 4.初投资和运行费用都低:蒸发式冷凝器结构紧凑，不需要冷却塔，占地面积小, 制造时易于形成整体，给安装维护带来方便。应用现状： 蒸发式冷凝器在西方国家应用较为广泛，在国的应用中，由于西北地区缺水的实际情况，蒸发式冷凝器在西北地区推广和应用较多，宾馆、办公楼、商场等民用建筑和厂房车间及冷库、温室等的冷却空调设备基本都采用了蒸发式冷凝器，啤酒、食品、饮料、制药、石油、化工等行业也越来越多的采用蒸发式冷凝器。在较为湿热的中南地区则显得不足，经一些专家和研究开发人员的理论研究和实际改进，证明蒸发式冷凝器在中南地区一样也能取得较好的使用效果。当传统冷凝器工作不正常或需要改换时，采用蒸发式冷凝器也较多。 研发问题： 1.结垢问题:蒸发式冷凝器结构紧凑，换热效率高，结垢对其传热性能影响相当 大。 2.腐蚀问题:蒸发式冷凝器外壳由于常年处于水与空气的潮湿环境下，易于腐蚀。 3.水量的合理分布问题：喷淋水的水量选择和均匀分布对蒸发式冷凝器换热效 果有很大的 影响，如果喷淋水量不足，易于在换热管表面结垢；如果喷淋水量过大，水膜厚度增加， 会增大水膜传热热阻。 4.风机问题:以往国产蒸发式冷凝器一般为吹风式结构，风机装在下面，由于挡 水板设置不 当，或用户操作不当，先开水泵后开风机，造成风机接线盒进水短路，使电机烧毁。现 在多采用吸风式，接线盒放在箱体外，避免与水接触，一般不存在上述问题，但对风机 叶片要求较高，要能耐腐蚀。 5.振动与噪声问题:蒸发式冷凝器运行时噪声来源有：风机、水泵、冷却水下落
蒸发式冷凝器概况 （推荐使用） 强福悦 一、蒸发式冷凝器的工作原理 蒸发式冷凝器是制冷、空调系统中的主要热交换设备，其工作原理是：制冷、空调系统中压缩机排出的制冷剂高压过热气体经过蒸发式冷凝器中冷凝排管，使高压高温气态的制冷剂与排管外的喷淋水和空气进行热交换。即气态制冷剂由上部进气口进入冷凝排管后自上而下逐渐被冷凝成为液态制冷剂。其上部配套引风机的超强风力使喷淋水完全均匀地覆盖在冷凝排管的表面，水借风势极大地提高了换热效果。温度升高的喷淋水有一部分吸热后蒸发为气态，利用水的汽化潜热由引风机带走大量的热量，水蒸气中的水滴被高效脱水器挡住，并与其它吸收了热量的水，散落到PVC淋水片的热交换层中，被流经的空气冷却后温度降低进入底部水箱，再经循环水泵继续进行循环，在冷凝过程中蒸发掉的水份由水位调节浮球控制器自动给予补充。 二、蒸发式冷凝器的安装 （一）介绍 制冷系统的目的是把热量从一空间或物体中移走，然后再以某种方式将此热量排放到环境中。在制冷系统中要用冷凝器来排放热量。蒸发式冷凝器实质上就是水冷式冷凝器与风冷式冷凝器两者的结合，通过流经冷凝盘管表面水的蒸发由水蒸汽带走热量而完成热交换的。 对于大多数制冷与空调系统而言，蒸发式冷凝器具有节省费用的突出优点。它们排除了水冷式系统中水泵的问题和大量用水而产生的水处理问题。与具有同等制冷量和成本的风冷式冷凝器相比，它们的风机功率要小很多。最重要的是，采用蒸发式冷凝器的制冷、空调系统，其冷凝压力可以比传统的水冷式或风冷式更低一些。这样，压缩机所消耗的功率就减少一些。 （二）制冷系统
相应的传热过程是从蒸发器中出来的带有一些过热度的制冷剂蒸汽进入到压缩机后，被压缩到冷凝压力，吸气过热度的大小与蒸发器的型号和当气体从蒸发器到压缩机的吸气管路中流过时从环境中所吸收的热量有关。 被压缩后的过热蒸汽进入到排热装置（冷凝器），并在此装置中过热被迅速排走，并很快达到饱和状态，其间冷凝压力恒定，直至制冷剂达到饱和液态。 在蒸发式冷凝器的出口附近的液体制冷剂或许有一些过冷，但这很快就在从冷凝器到贮液器的排液管中散失掉。在排液管与贮液器中既含有制冷剂液体又有制冷剂蒸汽，它们处于两相共存的状态，所以不可能使制冷剂液体的温度保持在饱和温度以下。因此，一小部分过冷液体要来冷凝一部分制冷剂蒸汽直到在一个相当于冷凝压力的饱和温度达到平衡。制冷剂液体经过节流装置（节流阀）在焓值保持不变的情况下，压力降到系统吸气压力进入到蒸发器内蒸发吸热进行有效的制冷循环过程。 （三）制冷排热系统 1、一次性用水冷凝系统： 因为水在表面上看来是取之不尽，用之不竭的资源，加上它的稳定性和良好的传热特性，所以长久以来，一直被人们用作制冷与空调系统中散热的主要介质。 最简直的散热系统就是一个采用城市水、井水或地表水源直接流过制冷系统中的冷凝器，然后再把水排放到下水道、再回到地表水源。冷凝器所放出的热量取决于水的温和水的流量。对于每冷吨平均散热量为4.4KW和水的温升为11.1℃的冷凝器来说，每冷吨将浪费5.7L/min的水。 这种一次性用水系统，过去曾经在制冷系统中被普遍采用，然而由于用水费用和排污费用的增加以及热污染的限制，这种用水方式已被淘汰，不允许再采用了。 2、壳管式冷凝器和冷却塔系统： 在一次性用水系统上最初的改进产品之一是冷却塔，冷却塔可使冷却水被循环使用，这样节约了水源。在冷却塔中，来自于冷凝器中的热水与空气接触，并
