线极化微带天线阵列的设计
摘要
微带、微波起源于上世纪中期，在上世纪末就已经展开了对实用天线的研究并制成了第一批实用天线，现在微带天线方面，无论在理论还是应用，都已经取得了很大进展，并在深度和广度上都获得了进一步发展。微带天线技术越来越成熟，其应用与我们的生活、军事、科技都息息相关。体积小、重量轻、剖面薄是微带天线优于普通天线的特点，并且它适合用于印刷电路技术大批量生产，所以能够制成与导弹、卫星表面相共型的结构。因此微带天线在军事、无线通信、遥感、雷达等领域得到了广泛的应用。但是根据微带天线自身的结构特点，仍存在一些缺点，例如频带窄、效率低、增益低、方向性差。解决这些问题的方法就是：将若干个天线单元有规律的排列起来，通过利用这些天线单元构成天线阵列，从而来提高天线的增益、增强天线的方向性。
本文在学习微带天线理论及微带天线阵列基本理论的基础上，利用高频电磁仿真软件HFSS对阵列天线进行仿真设计。设计了中心频率在5.8GHz的阵列天线，对天线的特性进行了深入细致的研究。分别对单个天线阵元和天线阵列进行了仿真，天线阵列的增益明显大于单个微带天线，且方向性更好。因此采用天线阵列的形式进行仿真并对结果中各相关参数进行对比分析差异，优化调整了相关参数。仿真天线的各项指标均达到要求，进行了对实物的加工，在微波暗室内测试出天线的相关参数并与设计指标、仿真结果进行比较，最终达到了设计要求。
关键词：微带天线天线阵方向性增益 HFSS仿真
ABSTRACT
Microstrip, microwave, originated in the middle of the last century, in the end of la st century has launched the research of practical antenna and made the first batch of pra ctical antenna, the microstrip antenna has made breakthrough progress now, no matter in theory or application on the depth and width of further development, this new antenna has been increasingly mature, its application to our daily life, military, science and techn ology are closely related. Compared with the common antenna microstrip antenna with small volume, light weight, the characteristics of thin section, it can be made with missil e and satellite surface phase structure, and suitable for mass production printed circuit te chnology. Therefore, microstrip antenna has been widely used in wireless communicatio n, remote sensing and radar. However, according to the structure of microstrip antenna, t here are still some shortcomings, such as narrow band, low efficiency, low gain and poo r directivity. The way to solve these problems is to arrange a number of antenna element s in a regular arrangement, and make up the antenna array to improve the gain and direc tion of the antenna.
Based on the theory of microstrip antenna and basic theory of microstrip antenna ar ray, HFSS is used to analyze the array antenna. The array antenna with the center freque ncy of 5.8GHZ is designed, and the characteristics of the antenna are studied in detail. T he gain of antenna array is obviously larger than that of single microstrip antenna, and t he direction is better. Therefore, the antenna array was used for simulation and the corr elation parameters in the results were compared and analyzed, and the correlation param eters were optimized and adjusted. Simulation of the antenna of the indicators are up to par, the physical processing, and testing in microwave dark room to the related paramete rs of the antenna, and comparing with design index, the simulation results, finally reach ed the design requirements.
Keywords: miccrostrip antennas antenna array directivity gain HFSS simulation
目录
第一章绪论 (1)
1.1 微带天线的发展、研究背景及意义 (1)
1.2国内外研究现状 (1)
1.3论文主要内容及工作 (2)
第二章微带天线及其阵列基本原理 (4)
2.1微带天线的结构 (4)
2.2微带天线的基本原理 (4)
2.3 微带天线的馈电 (6)
2.4天线的特性参量 (8)
2.5 功率分配器 (15)
2.6 微带天线阵列 (17)
2.6.1微带天线阵列的分类 (17)
2.6.2微带天线阵列的分析方法 (19)
第三章线极化微带天线阵列设计及仿真 (21)
3.1 HFSS简介及仿真设计步骤 (21)
3.2天线阵列单元仿真 (22)
3.3功分器仿真 (25)
3.4馈电网络仿真 (26)
3.5阵列天线仿真 (28)
第四章天线实物性能测试原理及结果 (33)
4.1测试原理 (33)
4.2测试结果 (34)
第五章结论 (37)
结束语 (38)
致谢 (39)
参考文献 (40)
1 线极化微带天线阵列的设计
第一章绪论
1.1 微带天线的发展、研究背景及意义
早在上世纪中期，就有学者提出利用微带线的辐射来制成微带天线的概念。直到上世纪70年代，第一批实用微带天线才被研究者们制造出来，随后微带天线的应用在全球被广泛研究。直到上世纪末，在天线与传播会刊上刊登了微带天线专辑，微带天线才形成天线领域的一个分支。如今微带天线的研究理论已趋于成熟，在多个领域内大显身手。
与普通微波天线相比，微带天线有如下优、缺点[1]：
优点：
（1）剖面薄、体积小、重量轻；
（2）具有平面结构，可制成与导弹、卫星等载体表面相共形的结构；
（3）馈电网络可与天线结构一起制成，适用于印刷电路技术大批量生产；
（4）能与有源器件和电路集成；
（5）便于获得圆极化，容易实现双频段、双极化等多功能。
缺点：
（1）频带窄；
（2）有导体和介质损耗，导致辐射效率降低；
（3）功率容量小；
1.2国内外研究现状
国内外研究热点主要在以下几个方面：宽带拓展、增益提高、小型化设计。
而且研究方法及内容已趋于成熟，可以通过改变介质板物理性质、贴片形状以及和其他元件集成来达到以上目的，所以微带天线阵列被越来越多的领域使用，
第一章绪论2
国内外的学者们也对微带天线展开了更深入的研究。
全球四大卫星导航系统：中国的北斗、美国的GPS、俄罗斯的GLONASS、欧盟的GALILEO，这些卫星也离不开微带天线的应用。正是因为微带天线具有较大的增益和较强的抗干扰能力，在各种车载、弹载、舰载、机载、星载上同样得到了广泛的应用，在各国军方先进的相控阵雷达中也越来越多的被应用。在我们的日常通讯中，保证手机通讯信号的通信基站要求信号能够覆盖的范围大、增益高；在郊区、公路或偏远地区的天线基站，微带天线的使用都随处可见。
如今，微带天线发展的趋势是小型化，这就对微带天线的要求更高了。难点就是微带天线阵列越小，各个天线单元之间的间隔、距离就越小，导致了天线单元之间耦合增大，从而影响到了微带天线的性能。国内外学者研究的重点是：如何减小天线单元之间的耦合、减小天线单元与馈线之间的耦合。
在国内，微带天线阵列的研究相对较缓慢，但是依然在相关微带天线阵列技术进行了充分的研究，做出了很多改进，也取得了一定的突破。很多具有自主知识产权的天线也都被各个单位开发出来。
随着科技的发展，各个领域都离不开微带天线阵列的应用，其研究方法的拓展也在不断地深入，未来必将会得到更加广泛的应用。
1.3论文主要内容及工作
本文以线极化微带天线阵列的设计为背景，以天线指标为要求，对天线进行了仿真和实物的加工测试，并给出了阵列天线相关的仿真结果和实测数据分析。在内容安排上：
第一章作为绪论介绍了微带天线的发展、研究意义、性能优缺点和国内外的研究现状。最后提到了此次设计所做的主要内容和工作。
第二章主要介绍了包括微带天线的结构、原理、馈电方式、特性参数、功
3 线极化微带天线阵列的设计
率分配器的分类和原理以及两种分析阵列天线的方法：传输线法和数值分析法。
第三章主要介绍了此次微带天线阵列的阵元设计，包括材料的选取，贴片长度等各个参数的计算；然后介绍了仿真所用的软件HFSS并对天线的各参数进行了设计，再对优化的结果进行仿真，最后得出满足设计要求的结果。
第四章主要对天线阵列进行实物的参数测量，将测量数据与仿真结果进行比对，分析误差原因。
第五章主要分析经过此次设计的结果，将指标要求、仿真结果、实测结果的各项参数进行对比。
第二章微带天线及其阵列基本原理4
第二章微带天线及其阵列基本原理
2.1微带天线的结构
介质基片上贴加导体薄片，且介质基片上有导体接地板，这样的天线就称作微带天线。馈电方式通常利用微带线或同轴线等馈电线馈电。射频电磁场在导体贴片与接地板之间形成，并通过接地板与贴片四周的缝隙向外辐射。一般将微带天线视为一种缝隙天线组成的阵列。通常，介质基片的厚度远远小于工作波长，即。微带天线的剖面很低，是一类低剖面天线。
图2.1是微带天线的四种形式：
本文所用的就是图（a）微带贴片天线来构成的阵列。
图2.1微带天线的四种形式
2.2微带天线的基本原理
图2.1 微带贴片天线结构
5 线极化微带天线阵列的设计
图2.1是一个简单的微带贴片天线结构，由辐射元、介质层和参考地三部分组成，与天线性能相关的参数包括辐射元长度L 、辐射元宽度W 、介质层的厚度H （H 工作波长 ）、介质的相对介电常数 和损耗正切tan 、介质层的长度LG 和宽度WG 。
图2.2 矩形微带天线俯视图和侧视图
图2.2所示的微带贴片天线是采用微带线来馈电的，这就是本次设计的矩形微带贴片天线的馈电形式。对于矩形贴片微带天线，理论分析时通常以传输线模型来分析此天线的性能。矩形贴片微带天线的工作主模式是 模，贴片长度L 为半波长 ，介质层厚度为H ，贴片和基片之间就可以被视为半波长低阻抗传输线,微带天线的辐射是由贴片边缘与参考地之间的缝隙所引起的，通常将天线视为缝隙天线，并将辐射电场进行分解，分别为平行于参考地平面和垂直于参考地平面的分量，又因为贴片长L=
，垂直分量相反，相互抵消；平行分量同相，合分量叠
第二章微带天线及其阵列基本原理6
加并增强，即辐射场最强的方向垂直于参考地平面。
2.3 微带天线的馈电
微带线馈电所采用的是利用微带线与辐射贴片相连作为传输线进行馈电的。由于天线的馈线与贴片在相同的平面，制造时可以将馈线和贴片一起光刻，适合用于大量生产。微带线馈电也是有缺点的，馈线自身也会产生辐射，甚至会干扰到天线的方向图，产生旁瓣电平，而且一定程度上使天线的增益降低。设计时要求微带线线宽尽量窄且远小于工作波长。
微带天线馈电方式多种多样，其中微带线馈电、同轴线馈电和串、并联馈电是最常用的三种馈电方式。
1．微带线馈电（侧馈）：
利用微带线进行馈电时，馈线与微带贴片是在同一平面的，所以便于制作。但是馈线本身也存在辐射，会干扰天线的方向图、降低天线的增益，所以要求馈线不能过宽，且微带线线宽要远小于波长。微带线馈电也需要考虑到天线输入阻抗与特性阻抗的匹配。
常见的微带线馈电方法有三种：
（1）可以通过选择适当的馈电点的位置来实现；
（2）通过改变微带贴片的宽度实现；
（3）通过设计阻抗匹配器来实现。
2．同轴线馈电（背馈）：
同轴线馈电方式是将同轴插座安装在介质基片的接地板上，同轴线的内导体穿过介质基片连接到辐射贴片上。同轴线的馈电需要考虑到阻抗匹配。馈电位置与天线的输入阻抗是相关的，选择合适的馈电位置很重要，就是为了达到阻抗匹配的效果最佳。相较与微带线馈电，同轴线馈电由于馈电点位置可以是贴片上的
7 线极化微带天线阵列的设计
任何位置，而且由于没有微带线从而避免了对天线辐射特性的影响。为达到最佳的匹配效果通常会采用两种或者三种方式来进行阻抗匹配。研究发现若馈电点位置发生变化，那么贴片的输入阻抗随之一起发生变化。但是馈线与微带贴片之间具有耦合效应，我们可以通过对贴片尺寸稍加改变，再借助计算机软件找到最合适的尺寸使得天线谐振频率回到中心频率上。
3．串、并联馈电[3]：
串、并联馈电是指馈电结构的几何形状，而不是所等效的电路图。
串联馈电：
如图2.3所示为串联馈电结构，将各天线单元之间直接用微带线连接。
图2.3 串联馈电
它具有以下优点：
（1）传输效率高；
（2）在馈线上的损耗小、馈线产生的辐射小；
（3）结构简单，空间利用率高，结构紧凑。
但是，在各个天线单元之间容易相互影响，最大的不足是由于串联结构中贴片的插入相位偏移造成了波束产生的固定偏移，在实际设计中可以通过调整阵列参数使产生的偏移变小，保持在低水平上。
并联馈电：
第二章微带天线及其阵列基本原理8如图2.4所示为两种并联馈电结构。
图2.4 并联馈电
图（a）为非对称馈电方式，图（b）为对称馈电方式，并联馈电只有一个输入端，并且由多个输出端和馈线并联组成，每一个输出端接有单独的天线单元。
它具有以下优点：
（1）阵元与阵元之间互不干扰，相互独立；
（2）输入端口到各个阵元之间的馈线长度相等，能够保证激励相同；
（3）在与其他微波器件集成时方便。
因此本文采用的是并联馈电结构对微带天线阵列进行馈电。
2.4天线的特性参量
天线辐射特性主要取决于以下几个方面：阵元数目、激励相位、激励幅度和阵元的空间位置及分布情况。通过阵元的参数来求天线阵的辐射特性，此过程称作阵列的分析；相反，利用天线阵的辐射特性来构成这种天线阵的分布参数，此过程称作天线的综合。
无论天线的任何形式，都具有描述其电性能的基本参量。天线的特性参量包括：天线的方向特性、天线的极化特性、天线的阻抗特性、天线的频率特性、天线的有效接收面积等。
9 线极化微带天线阵列的设计
1．天线的方向特性
（1）方向函数
天线的远区电场E()定义为天线的方向函数，其定义式为：
E()=（2-1）式中的取值范围为 —，的取值范围为0—2。
（2）方向图
天线的方向图是衡量天线性能的一个重要指标，又称辐射方向图，是指距离天线一定距离的辐射场相对场强随方向的变化而变化的图形，通常采用天线最大辐射方向上的两个相互垂直的平面方向图来表示。辐射方向图主要包括主瓣宽度、旁瓣电平和前后比等。从天线的方向图可以直接看出天线在某一特定方向上的增益或辐射强度。
（3）方向图的参数
方向图中的重要参数有最大辐射方向、半功率波束宽度、旁瓣电平等。最大辐射方向是指天线辐射的最大方向，也称为主瓣，其他辐射方向称为副瓣、旁瓣、后辦；半功率点所围成的空间角度称为半功率波束宽度；半功率点是辐射方向图上辐射功率为最大辐射功率一半的点。如果波瓣的宽度越窄，天线的定向性就越好。

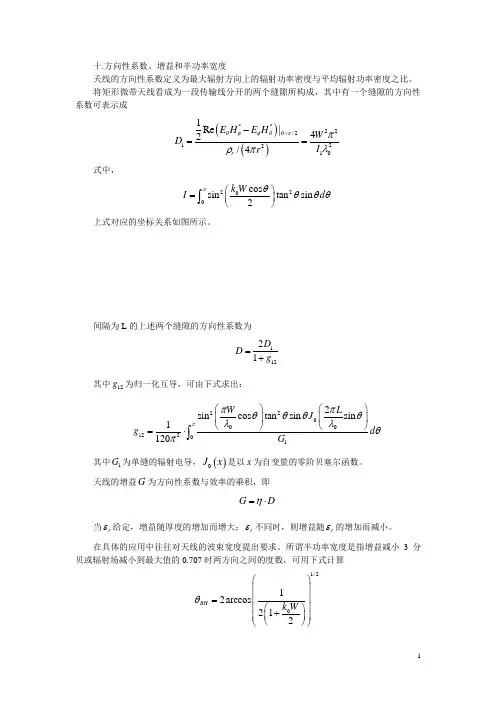

（4）方向系数D、增益G和天线效率
方向系数D：
定义：天线辐射远场区球面上的最大辐射功率与辐射功率平均值之比。
第二章微带天线及其阵列基本原理10 D（2-2）
=
式中是归一化功率。
方向系数是描述天线聚焦能力强弱的重要参数，方向系数越大，天线辐射功
率就越集中，方向性就越强。全向天线的方向系数D=1，其他任意天线方向系数
D1。
增益G：
天线的增益系数是指在相同的输入功率下，在某一距离和角度天线在最大辐
射方向上某处辐射功率密度与无方向性天线在同一处辐射功率密度之比，也可以
用效率和方向系数D的乘积来表示,即：
G=或G= D （2-3）计算天线增益的若干公式[4]：
对于一般天线，主瓣宽度越窄，增益越高，可用下式估算其增益：
=（2-4）
式中，与分别是天线在两个主平面上的波瓣宽度，32000是统计出来的经验数据。天线主瓣宽度越窄，增益越高。
对于抛物面天线，可用下式近似计算:
=(2-5)式中，D为抛物面直径，为中心工作波长，4.5是统计出来的经验数据。
对于直立全向天线，可用下式近似计算：
11 线极化微带天线阵列的设计
=(2-6)式中，L为天线长度，为中心工作波长。
天线增益是一个衡量天线性能的重要参数，它表明了天线在最大辐射方向上比理想的无方向性天线把输入功率增大的倍数，天线的增益系数可以很好地表征天线对功率集中辐射的能力，它与天线的方向图有着密切的关系，我们需要尽量得到增益高的天线，增益G越大，方向图主瓣越窄，副瓣越小，天线在特定方向上的辐射效果就越好。
天线效率：
定义：辐射功率与输入功率之比，即：
（2-7）式中为辐射功率，为输入功率，输入功率总是大于辐射功率。
方向系数D、增益G和天线效率的关系为：
（2-8）=1时，即辐射效率为的天线。
2．天线的极化特性[5]
波的极化是指：在规定均匀平面波传播方向前提下，某一波振面上电场强度矢量的振动状态随时间变化的方式。
极化的几种方式：
第二章微带天线及其阵列基本原理12
图2.5 天线的极化特性
线极化：电场强度的矢端随时间t描出的轨迹是一条直线，又称为线极化波。如图2.5（a）、（b）所示，以地面为参考系，图（a）称为水平线极化，图（b）称为垂直线极化。
椭圆极化：电场强度的矢端随时间t描出的轨迹是椭圆，又称为椭圆极化波。如图2.5（c）、（d）所示。
圆极化：电场强度的矢端随时间t描出的轨迹是圆，又称为圆极化波，如图2.5（e）、（f）所示，圆极化是椭圆极化的特例。
若轨迹的旋转方向与波的传播方向符合右手螺旋法则，则称为右旋圆极化波，如图2.5（d）、（f）所示；反之则称为左旋圆极化波，如图2.5（c）、（e）所示。由于电磁波存在极化，且极化方式不同，具有极化特性的天线只能发射和接收与其对应相同极化方式的波，若波的极化方式和天线的极化方向不同，极化损失就会出现；若待接收波的方向与天线的极化方向完全正交时，天线就接收不到波的能量。
3．天线的阻抗特性
13 线极化微带天线阵列的设计
（1）辐射功率、辐射电阻和输入电阻：
辐射功率：天线向外辐射的功率，也可以等效为一天线的辐射电阻，是由天线的辐射特性决定的。
输入电阻：若将天线视为传输线的终端负载，该负载则称为天线的输入电阻。
若天线无耗则=，即辐射电阻等于输入电阻。若要求天线获得大的辐射效率就需要输入电阻与天线馈线的特性阻抗相匹配，但是实际中天线本身就存在损耗，输入电阻总是大于辐射电阻，即，所以输入功率总是大于辐射功率，。
（2）电压驻波比、反射系数、回波损耗和S11参数
传输线与天线不匹配的时候，就会同时产生入射波和反射波，在它们相位相同处，电压振幅相加达到最大，形成波腹电压，在它们相位相反处，电压振幅相减到达最小，形成波节电压，而其他各点则在波腹电压与波节电压之间。
驻波比：波腹电压与波节电压之比，即：
=（2-9）反射系数：反射波电压与入射波电压之比，即：
=（2-10）驻波比和反射系数之间的关系：
=（2-11）式中为实数，其取值范围为1。驻波比是用来评价传输线和负载不匹配的程度。=1时，负载匹配，反之=时，完全反射；反射系数越小，越接近1，达到匹配的效果越好。
回波损耗（Return Loss）：反射系数绝对值的倒数，单位是dB。回波损耗值在
第二章微带天线及其阵列基本原理14
0dB到之间时，越小则匹配越差，越大则匹配越好；若回波损耗值为0时，表示全反射，若回波损耗值为时表示完全匹配。
S11参数：输入反射系数，输入端反射电压与入射电压之比。回波损耗和S11参数都是表示阻抗匹配性能的参数，一般指标要求：S1110dB。
回波损耗（RL）、反射系数（）、电压驻波比（）、S11之间的关系：
RL=20lg(输入功率反射功率)=-20lg()、S11=20lg()、RL=S11。
（3）有效长度
定义：天线的感应电压与平行于天线方向的电场E的比值，即：
=（2-12）若天线长度为，且上电流均匀分布时，有效长度实际长度。是衡量天线辐射能力的重要指标。
（4）天线的有效接收面积（或天线的口径）
定义：天线接收电磁波的能力。
若天线接收电磁波方向与天线的最大接收方向一致时，有效面积定义为：
天线接收功率P与平面波功率S的比，定义式为：
=（2-13）有效接收面积的单位为。
4．天线的频率特性
任何天线的工作都是在一定频率范围内进行的，天线的辐射特性、阻抗特性
都与工作频率相关，若频率发生变化，那么天线的相关特性也会发生改变。天线
的工作频率带宽是要求天线能够在工作特性指标允许的条件下满足天线性能的频
15 线极化微带天线阵列的设计
率带宽。
设为天线的最高工作带宽，为最低工作带宽。对于窄带，采用以中心的工作频率，表示相对带宽，来表示频带宽度；对于宽带，采用绝对带宽：来表示频带宽度。驻波比也可以用来描述工作频带宽度。一般情况下，若频率范围在天线的工作频带宽度内，那么驻波比 1.5。
2．5 功率分配器
功率分配器：将一路输入信号能量分成几路或多路输出信号能量的器件，这也就是功率分配器的作用。常用的功分器有T形功分器和wilkinson功分器。功率分配器输入能量的功率需要按照一定的比例进行分配，而且要将各输出端口之间进行隔离、输入输出端口要进行匹配。功率分配器可以分为等分型和比例型两种类型。
图2.6是功率分配器的示意图：
图2.6功率分配器示意图
此功率分配器是三个端口的电路结构，其输出端口之间的相移为0，而且这种端口是可逆的，它既可以以功率分配的形式工作，又能以功率合成的形式应用。信号输入端的输入功率为P1，另外两个输出端输出功率为P2、P3，若为理想情况：①输入端口P1无反射；②输出端口P2、P3电压相等且同相；③P2与P3的功率比值为任意值，根据能量守恒则有P1=P2+P3。
第二章微带天线及其阵列基本原理16
图2.7功率分配器结构图
根据图2.7功率分配器的结构图和在理想情况下的条件可得：
（2-14）
由传输线理论有：
（2-15）设，则、、经计算得：
（2-16）
当=1时，即为等功率分配器，各参数值为：、。
通常会在Port2和Port3之间增加一个电阻r2，起隔离作用，用来提高
隔离度。隔离电阻r：
r或r（2-17）当功分器在非理想情况下工作时，中心频率就有可能会发生偏移，驻波比和隔离
度都会变差，频带也会变窄。
