摘要：发电企业发生电气误操作事故时，将对发电厂本身造成损失，严重时造成人身伤亡，电网大面积停电事故，给社会造成不良影响，因此怎样防止电气误操作事故的发生，是发电企业安全生产的重中之重，在平时的操作中只要做到防微杜渐，完全可以有效杜绝电气误操作事故的发生，保证机组的安全稳定运行。
关键词：发电企业电气误操作措施及对策
为了更好地贯彻执行“安全第一预防为主，综合治理”的方针，坚持保人身、保电网、保设备的原则，消灭恶性误操作事故的发生。根据电力部门的有关规程、规范，结合我厂的特殊运行方式及实践经验，特制定了一些倒闸操作的规定及防误措施，以提高运行人员的技术业务素质及安全防范意识，规范值班人员的倒闸操作行为，杜绝习惯性违章作业。以保证发电厂的安全稳定运行．1电气倒闸操作的措施及有关规定
电气设备的倒闸操作必须严格执行《电业安全工作规程》及现场的相关补充规定。操作票必须严格执行“三审”制度。即操作人填写完操作票后，经自审合格后签名交监护人审核，合格后签名交值班负责人(单元长或班长)审核。单元长(或班长)审核合格后签名交值长审核，值长审核合格后签名。得值长操作指令后方可开始操作。
1．1操作票管理规定
(1)操作票应统一编号，未经编号的操作票不准使用，领发操作票应做好登记，班组填写操作票应按编号顺序依次使用。
(2)操作票应用黑色或兰色的钢笔、圆珠笔填写，票面应清楚整洁，不得任意涂改。如有个别错、漏字需要修改时，应字迹清楚。如一页操作票不能满足填写一个任务的操作项目时，应在第一页操作票下面空留最后一格，填写“下接×××号操作票”，在二页操作任务栏填写“上续×××号操作票”字样，备注栏用来填写操作中发现的问题，作废的原因等。在执行倒闸操作中，如已操作了一项或多项。因故停止操作时，则在已执行项右边空白处注明中断操作的原因，并盖“已执行”章，
按已执行的操作票处理。作废的操作票应盖“作废”章。并在备注栏内写明作废的原因。“已执行”、“作废”章盖在第一页的右上角编号处位置。操作票填写完毕，应在最后一项操作项目下第一栏空格中间位置加盖兰色“以下空白”章。
(3)已执行、作废和未执行的操作票均应分别存放。已执行、作废的操作票应保存三个月。班组安全员应每天检查操作票的执行情况，并检查、核实登记正确。副主任或主任师每月必须检查全部操作票的执行情况；并找出存在的问题，提出整改措施。设备停、送电操作必须得到值班负责人填写的联系单或当班值长的调度命令后执行，公用系统设备停、送电必须得到值长同意，并按规定填写操作票。
1．2倒闸操作的执行程序
(1)发布和接受操作任务
值长向单元长(班长)布置倒闸操作任务时，应说明操作目的和有关注意事项。单元长(班长)接受操作任务时，应复诵无误并记录在交接班记录薄中。单元长(班长)根据操作任务的要求，指派合格的操作人和监护人，下令时必须下达设备的双重称号，根据当时的运行方式和设备状态，全面详细地布置操作任务，并交待安全注意事项，接受操作任务的值班人员必须复诵无误并做好操作前的准备工作。倒闸操作必须由两人执行，其中一人对设备较为熟悉者作监护。对1lOkV、220kV升压站进行复杂的倒闸操作时，应由熟练的值班员操作，班长或值长监护，专业主任或主任师到场实行监督性检查把关。
2.填写操作票
①操作票应由操作人根据操作任务的要求，设备的运行方式和运行状态填写。倒闸操作任务应填上设备运行状态转换情况。如：×××由×××状态转换为×××状态。一份操作票只能填写一个操作任务。所谓“一个操作任务”系指根据同一个操作命令，且为了相同的操作目的而进行的不间断的倒闸操作过程。
②应填人操作票的内容包括：应拉合的开关和刀闸，检查开关和刀闸的位置，检查接地线是否拆除，检查负荷分配，装拆接地线，安装或拆除控制回路或电压互感器回路的保险，切换保护回路和检验是否确无电压等。进行停、送电操作时，在拉、合刀闸前应“检查相应开关确在断开位置”。
(3)执行倒闸操作任务
①一组操作人员只能持有一个操作任务的操作票。操作人必须按操作票的操作项目依次进行操作，禁止跳项、倒项、添项和漏项。倒闸操作开始时监护人对操作人的行为认真进行监护，监护人走在操作人的后面，操作人到达操作设备位置时，面对设备称号，监护人按操作项目内容高声唱票，操作人接令后仔细核对设备名称、编号无误后，手指向被操作的设备高声复诵，监护人确认复调无误后，再次核对设备名称、编号和位置正确后，发出“对、执行!”的命令，操作人经三秒思考后方可进行操作。
②操作人进行操作时，应监视设备及相关表计，每操作一项后，操作人、监护人必须检查操作质量。检查内容有：刀闸三相是否确实合好；刀闸拉开的角度够不够；开关指示器操作机构是否正确；表计指示是否正常；闭锁销子是否插牢等等。经检查良好后，该加锁的应立即加锁。然后，操作人即行操作汇报，如：“2013刀闸确已拉开”。监护人应立即在该操作项目左侧打“、／”。对重要的操作项目(包括断、合开关；投切保护；装拆接地线或拉、合接地刀闸)，应在该项右侧空白处填写实际操作时问。
③在操作过程中，无论监护人或操作人对操作发生疑问或发生异常，应立即停止操作，不准擅自更改操作票，必须向班长或值长报告，待将疑问或异常查清并消除后方可继续进行操作。如果疑问或异常并非操作票上或操作中问题，也不影响系统或其它工作的安全、经单元长(班长)许可后，方可继续操作。如果操作票上没有差错，但可能发生其它安全问题时，应根据单元长(班长)或值长的命令执行。
④如果操作票本身有错误，应按照现场实际情况重新填写操作票，经审查签名后进行。因为操作不当或错误而发生异常时，应等候单元长(班长)或值长的命令执行。在操作中由于电磁锁或防误操作装置故障，需要用解锁钥匙强制解锁前，必须请示值长或分管领导，并确认无误后方可进行解锁。全部操作项目进行完毕后，监护人和操作人还应共同进行一次复查，检查操作后的运行方式正确。
(3)倒闸操作的规定
①进行倒换母线操作前，应“检查母联开关及两组母线刀间确在合闸位置，而且两组母线并列
运行良好”；如遇两路及以上的电源需倒至另一组母线运行时，合好一把刀闸后，必须检查母联开关的三相电流指示均有变化且平衡后，方能拉开同路电源的另一组母线上的刀闸；然后再进行另一路电源的操作，严禁将所有需要倒换的电源刀闸全部合好后再拉开另一组母线的刀闸。进行旁路带线路操作前，应“检查旁路开关与所带线路开关合于同一组母线(或倒至同一组母线)”。用旁路开关对旁路母线进行充电前，应“检查旁路保护定值与所带线路保护定值相同、保护压板投切正确”。线路两侧任一开关用旁路带路运行时，不能切换到旁路运行的高频保护应申请调度停用。
②进行倒负荷操作或解列操作时，应“检查另一路电源运行情况确系良好”和“检查负荷分配情况”。对于设备检修后的合闸送电前，应“检查送电范围内的接地刀闸是否拉开和接地线是否拆除。
③为防止电压互感器发生反送电和设备误动作，对必须拆除的控制回路或电压互感器的保险名称以及检修结束后将其恢复等，均应填在操作票内。在操作中，因系统运行方式变更而可能出现潮流分布变化时，操作票中应详细填写继电保护运行方式和定值的变更情况。
④设备停运后，合闸送电前相应的保护压板应填人操作票中。如发变组零序、阻抗跳母联保护压板、母差跳发电机保护压板、母差跳联变保护压板等，防止漏停、漏投而造成保护误动、拒动等酿成的事故。
⑤关于同期开关使用的有关规定为严防非同期合闸事故的发生，对同期开关的使用作如下规定。
a、任何经同期装置合闸的开关合闸时，在切除同期装置断开同期开关后，必须取下同期插头，存放在规定地点，并检查同期开关确在断开位置。
b、线路开关事故跳闸，必须使用同期装置检查线路侧有无电压，检查结束退出同期装置后，应立即检查该同期开关接点确在断开位置，避免下次其它开关使用同期装置时造成开关非同期合闸。
c、投人或切除同期装置时，用力应适当，避免损坏同期装置。使用同期插头时，首先应检查同期插头完好无损，禁止使用有缺陷的同期插头，发现同期装置有缺陷时，应立即通知检修处理，详细做好交班记录，并汇报专业领导．
⑥微机防误装置使用操作规定
a、预见操作或接到预操作令后，值长必须通知网控值班员对防误装置进行检查、充电。模拟预演时，先打开主接线图后，然后对开关或刀闸进行模拟操作，模拟结束，打开电脑钥匙开关进入串
行口发送，才能使用电脑钥匙，检查显示操作步骤正确。
b、操作中必须严格按照操作原则(审查合格的操作票)、参照电脑钥匙提示进行。每操作完一步后，取下电脑钥匙，检查下一步显示正确，否则，将电脑钥匙重新放在编码齿上正确采码。所有操作必须经过微机防误装置模拟后进行，包括发变组解、并列，变压器中性点切换、拉开全厂仅有的一把接地刀闸等。
c、操作完毕，必须检查模拟图与实际设备对应，打开“执行操作”菜单中“操作记录”的内容与实际操作情况相符。除正常检查、模拟预演外，一律禁止上机操作。
d、电气防误闭锁装置的解锁钥匙存值长值班处保管，按值移交。操作过程中，如遇电脑钥匙打不开时，必须汇报单元长、值长及有关领导，经现场复查符合开锁条件，并得到值长同意后方可使用解锁钥匙。严禁私自用电笔等工具下锁或擅自解锁。电气防误闭锁装置退出运行时必须请示总工程师同意。
(3)电气防误操作措施及对策
①加强专业技术培训及劳动纪律管理工作。严格执行《运行部技术培训管理办法》、《运行部劳动纪律管理办法》及《运行部反习惯性违章管理规定》。认真执行《设备缺陷管理制度》，加强设备巡回检查，及时发现、处理设备缺陷，确保电气防误闭锁装置长期处于完好状态。
②认真执行《运行操作事故预想制度》，对全厂所有IlOkV、220kV、发一变组、变压器及母线的倒闸操作必须填写“运行操作事故预想卡”，针对各操作步骤中可能发生的危险现象(如走错间隔、误动、误碰、误拉合开关刀闸、操作不当、设备损坏、机械伤害、触电、高空坠落、汽水烫伤等)进行预想，然后根据可能出现的问题逐步采取防范措施。
③认真组织学习《事故调查规程》、《安全生产工作规定》、《电业安全工作规程》、《电网调度管理规程》、《运行规程》、《微机防误操作规程》、《电网调度运行管理规定》，黔桂发电有限责任公司《倒闸操作制度》，严格按照规程、制度的相关规定，正确地进行电气设备的倒闸操作。
④认真执行“两票三制”，按月统计两票执行情况，定期组织班组召开安全活动分析会，对“两票三制”存在的问题及时提出整改措施并限期整改。
⑤复杂的倒闸操作，单元长、值长或班长必须亲自监护，运行部副主任或主任师、总工办有关人员
必须亲自到场作监督性把关。严格杜绝“三违”行为，对容易忽视和可能发生的差错等问题应及时提醒，对异常情况要采取有效的应急措施。
⑥认真执行《反习惯性违章手册》，人手一本，随身携带，随时学习。各级行政领导及安全监察人员经常深入现场，认真地督促和严格检查“两票三制”的贯彻执行情况，谁违章谁受罚，坚决地纠正现场工作人员的习惯性违章行为。
⑦根据季节的变化特点，定期组织开展安全检查活动。即查各班组安全规章制度贯彻执行情况；查安全管理工作的薄弱环节；查各班组职工安全思想、安全意识；查设备隐患和设备缺陷。
⑧各级领导应积极参加班组安全活动，带领班组人员分析安全形势，总结经验教训，制定安全防范措施。坚持以三铁(铁的面孔、铁的纪律、铁的意志)反三违(违章操作、违章指挥、违反劳动纪律)。以严治厂，培养职工“严、细、实”的工作作风。
⑨抓好运行人员值班纪律，提高运行人员的思想素质，确保运行人员有高度的责任心和主人翁责任感。提高监盘质量，对监盘不认真，玩忽职守的职工，及时进行批评教育，并按有关规定严肃处理。⑩根据季节变化特点，制定保厂用电的有关措施，加强对柴油发电机的巡检、维护工作，发现缺陷及时联系检修处理，随时保证柴油发电机处于完好备用状态。在运行中加强对电气设备的巡视检查工作，室外设备的控制箱、柜门随时保持关好，防止灰尘和雨水进入造成短路和接地事故的发生。随时检查主厂房电缆沟的积水情况，及时将积水排除，保证电缆长期安全运行。
eq \o\ac(○,11)11做好雷雨天、大风天，冰冻期间线路开关跳闸及发电机甩负荷直流系统绝缘大副度降低的事故预想。雷雨天气加强对电气设备的巡视，防止大股水柱直接淋在电气设备上，发现问题及时采取措施消除，发现有可能或已经威胁设备的安全运行时，应果断采取措施。
eq \o\ac(○,12)12严格执行两票三制，大力开展反习惯性违章
活动。定期组织事故演习竞赛活动，全面地提高运行值班人员的事故处理水平。提高运行人员的安全意识，有计划、有目的、有针对性地对运行人员进行安全教育及培训。
火力发电厂基本生产过程
第一部分概述
以煤、石油或天然气作为燃料的发电厂统称为火电厂。山东省的电厂95%以上是火力发电厂。
1、火电厂的分类
（1）按燃料分类：①燃煤发电厂，即以煤作为燃料的发电厂；邹县、石横青岛等电厂
②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂；辛电电厂
③燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂；
④余热发电厂，即用工业企业的各种余热进行发电的发电厂。此外还有利用垃圾及工业废料作燃料的发电厂。
（2）按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。
（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂；
②热电厂，即同时向外供应电能和热能的电厂。
（4）按发电厂总装机容量的多少分类：①小容量发电厂，其装机总容量在100MW以下的发电厂；
②中容量发电厂，其装机总容量在100～250MW范围内的发电厂；
③大中容量发电厂，其装机总容量在250～600MW范围内的发电厂；
④大容量发电厂，其装机总容量在600～1000MW范围内的发电厂；
⑤特大容量发电厂，其装机容量在1000MW及以上的发电厂。
（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、温度为450℃的发电厂，单机功率小于25MW；地方热电厂。
②高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为540℃的发电厂，单机功率小于100MW；
③超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度为540／540℃的发电厂，单机功率小于200MW；
④亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等；
⑤超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温度为550／550℃的发电厂，机组功率为600MW及以上，德国的施瓦茨电厂。
（6）按供电范围分类：①区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；
②孤立发电厂，是不并入电网内，单独运行的发电厂；
③自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。

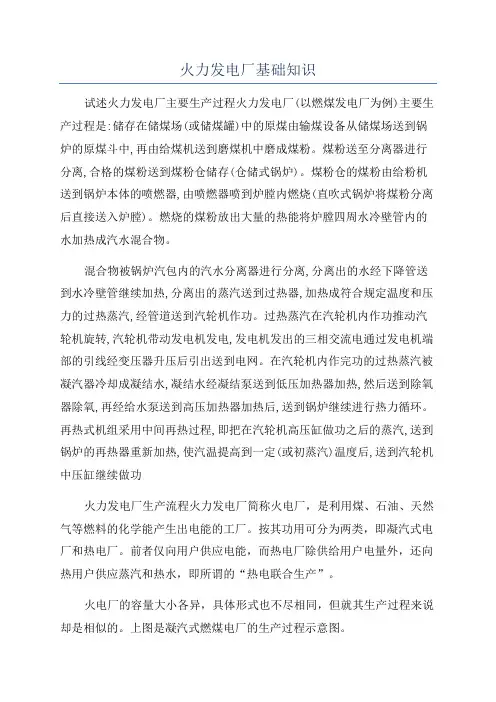

2、火电厂的生产流程及特点

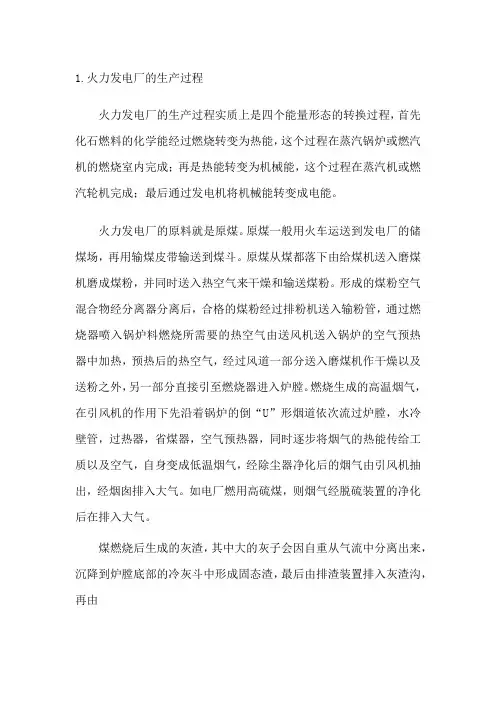

火电厂的种类虽很多，但从能量转换的观点分析，其生产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。整个生产过程可分为三个阶段：
①燃料的化学能在锅炉中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；
②锅炉产生的蒸汽进入汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽水系统；
③由汽轮机旋转的机械能带动发电机发电，把机械能变为电能，称为电气系统。
其基本生产流程为：
整个电能生产过程如图1
与水电厂和其他类型的电厂相比，火电厂有如下特点：
凝汽式火电厂生产过程示意图
（1）火电厂布局灵活，装机容量的大小可按需要决定。
（2）火电厂建造工期短，一般为水电厂的一半甚至更短。一次性建造投资少，仅为水电厂的一半左右。
（3）火电厂耗煤量大，目前发电用煤约占全国煤碳总产量的25％左右，加上运煤费用和大量用水，其生产成本比水力发电要高出3～4倍。
（4）火电厂动力设备繁多，发电机组控制操作复杂，厂用电量和运行人员都多于水电厂，运行费用高。
（5）汽轮机开、停机过程时间长，耗资大，不宜作为调峰电源用。
（6）火电厂对空气和环境的污染大。
第二部分三大系统简介
一、燃烧系统
燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成，其流程如图2所示。
（l）运煤。电厂的用煤量是很大的，一座装机容量4×3O万kW的现代火力发电厂，煤耗率按36Og ／kw.h计，每天需用标准煤（每千克煤产生70O0卡热量）360（g）×120万（kw）×24（h）=10368t。因为电厂燃煤多用劣质煤，且中、小汽轮发电机组的煤耗率在40O~5O0g／kw?h左右，所以用煤量会更大。据统计，我国用于发电的煤约占总产量的1／4，主要靠铁路运输，约占铁路全部运输量的4O％。为保证电厂安全生产，一般要求电厂贮备
十天以上的用煤量。
（2）磨煤。用火车或汽车、轮船等将煤运至电厂的储煤场后，经初步筛选处理，用输煤皮带送到锅炉间的原煤仓。煤从原煤仓落入煤斗，由给煤机送入磨煤机磨成煤粉，并经空气预热器来的一次风烘干并带至粗粉分离器。在粉粉分离器中将不合格的粗粉分离返回磨煤机再行磨制，合格的细煤粉被一次风带入旋风分离器，使煤粉与空气分离后进入煤粉仓。
（3）锅炉与燃烧。煤粉由可调节的给粉机按锅炉需要送入一次风管，同时由旋风分离器送来的气体（含有约10％左右未能分离出的细煤粉），由排粉风机提高压头后作为一次风将进入一次风管的煤粉经喷燃器喷入炉膛内燃烧。
电厂煤粉炉燃烧系统流程图
目前我国新建电厂以300MW及以上机组为主。300MW机组的锅炉蒸发量为10O0t／h（亚临界压力），采用强制循环（或自然循环）的汽包炉；600MW机组的锅炉为200Ot／h的（汽包）直流锅炉。在锅炉的四壁上，均匀分布着4支或8支喷燃器，将煤粉（或燃油、天然气）喷入炉膛，火焰呈旋转状燃烧上升，又称为悬浮燃烧炉。在炉的顶端，有贮水、贮汽的汽包，内有汽水分离装置，炉膛内壁有彼此紧密排列的水冷壁管，炉膛内的高温火焰将水冷壁管内的水加热成汽水混合物上升进入汽包，
而炉外下降管则将汽包中的低温水靠自重下降至下连箱与炉
内水冷壁管接通，靠炉外冷水下降而炉内水冷壁管中热水自然上升的锅炉叫自然循环汽包炉，而当压力高到16.66~17.64MPa时，水、汽重度差变小，必须在循环回路中加装循环泵，即称为强制循环锅炉。当压力超过18．62MPa时，应采用直流锅炉。
（4）风烟系统。送风机将冷风送到空气预热器加热，加热后的气体一部分经磨煤机、排粉风机进人炉膛，另一部分经喷燃器外侧套筒直接进入炉膛。炉膛内燃烧形成的高温烟气，沿烟道经过热器、省煤器、空气预热器逐渐降温，再经除尘器除去90％～99％（电除尘器可除去99％）的灰尘，经引风机送入烟囱，排向天空。
（5）灰渣系统。炉膛内煤粉燃烧后生成的小灰粒，被除尘器收集成细灰排入冲灰沟，燃烧中因结焦形成的大块炉渣，下落到锅炉底部的渣斗内，经过碎渣机破碎后也排入冲灰沟，再经灰渣水泵将细灰和碎炉渣经冲灰管道排往灰场（或用汽车将炉渣运走）。
