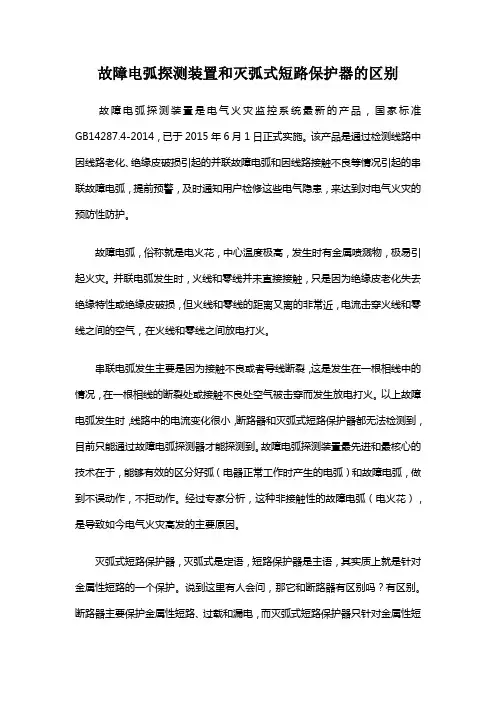

故障电弧探测装置和灭弧式短路保护器的区别
近来市场上出现某些厂家利用灭弧式断路保护器中的“灭弧式”三个字宣传其能够灭弧，比故障电弧探测装置更先进。这完全是误导宣传，混淆客户视听，是不负责任的行为。鉴于此，我向大家解释下故障电弧探测装置和灭弧式短路保护器的区别，以正视听。
故障电弧探测装置是电气火灾监控系统最新的产品，国家标准GB14287.4-2014，已于2015年6月1日正式实施。该产品是通过检测线路中因线路老化、绝缘皮破损引起的并联故障电弧和因线路接触不良等情况引起的串联故障电弧，提前预警，及时通知用户检修这些电气隐患，来达到对电气火灾的预防性防护。
故障电弧，俗称就是电火花，中心温度极高，发生时有金属喷溅物，极易引起火灾。并联电弧发生时，火线和零线并未直接接触，只是因为绝缘皮老化失去绝缘特性或绝缘皮破损，但火线和零线的距离又离的非常近，电流击穿火线和零线之间的空气，在火线和零线之间放电打火。串联电弧发生主要是因为接触不良或者导线断裂，这是发生在一根相线中的情况，在一根相线的断裂处或接触不良处空气被击穿而发生放电打火。以上故障电弧发生时，线路中的电流变化很小，断路器和灭弧式短路保护器都无法检测到，目前只能通过故障电弧探测器才能探测到。故障电弧探测装置最先进和
最核心的技术在于，能够有效的区分好弧（电器正常工作时产生的电弧）和故障电弧，做到不误动作，不拒动作。经过专家分析，这种非接触性的故障电弧（电火花），是导致如今电气火灾高发的主要原因。
灭弧式短路保护器，灭弧式是定语，短路保护器是主语，其实质上就是针对金属性短路的一个保护。说到这里有人会问，那它和断路器有区别吗？有区别。断路器主要保护金属性短路、过载和漏电，而灭弧式短路保护器只针对金属性短路这一种故障进行保护（尽管其宣称也能保护过载，其实它对过载本身并不保护，只是过载到一定程度，线路发热融化导致火线和零线粘连在一起造成金属性短路，所以还是对金属性短路进行保护）。但灭弧式短路保护器在金属性短路这一单个保护功能上却有与断路器不同的地方。断路器在金属性短路时会立即跳闸，切断电源，但同时也会伴随短路电火花产生，经专家分析，因为金属性短路发生火灾的概率还是比较低的，因为在一般环境中，短路产生时，今天市场上合格的断路器都能迅速跳闸，但如果周围环境配合极好，如果短路点周围就是易燃物或者易燃易爆气体的存在时，还是可能引起火灾的。灭弧式短路保护器的不同点在于，当金属性短路发生时，其切断电源的速度远远快于断路器，甚至在大的短路电火花产生之前就切断电源了，这也是灭弧式三个字的来源。所以，所谓灭弧，只是“灭”金属性短路时发生的电火花，从功能上看是和空气开关/断路器重复的，只是动
作比空气开关/断路器更快，早于大的短路电火花产生前切断电源。和故障电弧探测器探测的故障电弧完全是两码事。
但根据最新GB50016-2015<建筑设计防火规范>中要求：电气火灾探测器只能用于电气火灾预警，不能干扰主回路供电。也就是说只能报警不能切断电源。所以灭弧式短路保护器只适用于特殊高危场所，不宜普遍应用于电气火灾监控场所。
综上，故障电弧探测装置和灭弧式短路保护器以及断路器的功能区别直观比较如下表：

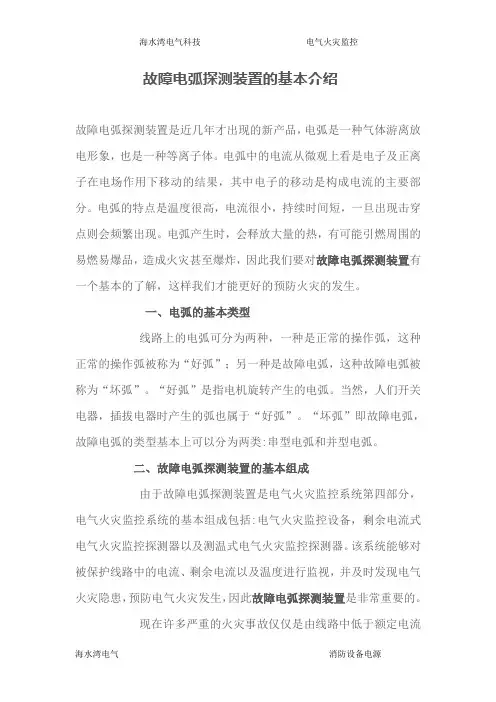

故障电弧探测装置的基本介绍 故障电弧探测装置是近几年才出现的新产品，电弧是一种气体游离放电形象，也是一种等离子体。电弧中的电流从微观上看是电子及正离子在电场作用下移动的结果，其中电子的移动是构成电流的主要部分。电弧的特点是温度很高，电流很小，持续时间短，一旦出现击穿点则会频繁出现。电弧产生时，会释放大量的热，有可能引燃周围的易燃易爆品，造成火灾甚至爆炸，因此我们要对故障电弧探测装置有一个基本的了解，这样我们才能更好的预防火灾的发生。 一、电弧的基本类型 线路上的电弧可分为两种，一种是正常的操作弧，这种正常的操作弧被称为“好弧”；另一种是故障电弧，这种故障电弧被称为“坏弧”。“好弧”是指电机旋转产生的电弧。当然，人们开关电器，插拔电器时产生的弧也属于“好弧”。“坏弧”即故障电弧，故障电弧的类型基本上可以分为两类:串型电弧和并型电弧。 二、故障电弧探测装置的基本组成 由于故障电弧探测装置是电气火灾监控系统第四部分，电气火灾监控系统的基本组成包括:电气火灾监控设备，剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器。该系统能够对被保护线路中的电流、剩余电流以及温度进行监视，并及时发现电气火灾隐患，预防电气火灾发生，因此故障电弧探测装置是非常重要的。 现在许多严重的火灾事故仅仅是由线路中低于额定电流
或预期短路电流的故障电弧引起的。这些危险的电弧可能发生在设计不合理或有必要的，一台设备的价格并不贵，但是关键时候它可以拯救很多人的性命，还能够保护建筑财产安全，因此故障电弧探测装置就显得非常有必要了，它可以及时的将要发生的危险消灭，它能引起人们的警觉和注意，它可以让危害不再发生。 人们可以第一时间赶往现场处理问题，有了故障电弧探测装置，火灾带来的危害就会小很多，损失也会减少很多。我们也深知火灾的危害，没人可以想象火灾带来的危害以及给别人带来的那种绝望，故障电弧探测系统以它智能的形式帮助人们解决许多问题。 关键词:海水湾电气科技消防巡检柜
电 弧 故 障 技 术 简 介
一． 电弧故障是怎么形成的
电弧是一种绝缘体被电压击穿后，由不导电变为导电，并且发光发热的自然现象。人类 利用电弧的性质制造出了很多产品来为人类服务。然而还有一类电弧，它们的产生是随机的， 不受人类控制的，并且极其容易导致火灾的发生，这类电弧我们称之为电弧故障。 导致电弧故障的原因主要有三种： 1. 线路绝缘老化、绝缘破损； 2. 导线连接处接触不良； 3. 线束内部断裂；
二． 电弧故障的危害
当线路中有电弧故障发生时， 弧区中心温度可高达 4000~5000 ℃， 并且会伴有金属熔化 物的喷出。如此高的温度，极易引燃周围的可燃物导致火灾的发生。更重要的是，这种电弧 故障是目前常见的电路保护装置（如：断路器、漏电保护装置、过载保护装置等）所无法进 行有效保护的。 电弧故障主要分为两种：第一种是串联电弧故障，主要发生在单一带电导体中，由于连 接处接触不良，或者线束断裂，间隙处被电压击穿而导致电弧故障的发生。
串联电弧故障
第二种是并联电弧故障，主要发生在带电导体之间，由于两根导体间的绝缘老化，长时 间便会形成一条碳化通道，当线路绝缘水平严重下降后，碳化通道会被带电导体间的电压击 穿，发生电弧性短路。
并联电弧故障
三． 电弧故障保护产品的应用价值
1. 当线路中由于连接不良发生串联电弧故障时，由于回路中电流矢量和为零，所以 剩余电流式断路器（RCD）无法对该类故障进行保护，从而可能导致火灾的发生。 2. 串联电弧故障发生时，由于线路中阻抗的增加，导致线路工作电流变小，过电流保 护装置无法对这种故障进行有效的保护。 3. 当供电线路存在绝缘老化、破损，相线和中性线发生电弧性短路时，由于线间的阻 抗（碳化通道的阻抗）较大，短路电流可能小于 5~8 In，而且故障电弧时有时无，导致传统 的断路器可能不能迅速脱扣，增加了火灾发生的几率。 电弧故障保护产品，通过检测后端受保护线路中的电压和电流的波形形状，统计电弧故 障的某些特征值，可以准确区分出线路上的电弧故障和正常工作电流（包括正常操作而产生 的电弧）， 从而实现对线路上的电弧故障的有效保护。
四． 电弧故障保护产品的发展应用情况
电弧故障保护产品最早出现在美国，其产品形式主要为断路器形式，故而又称为电弧 故障断路器（AFCI——Arc Fault Circuit Interrupter） 。UL 针对电弧故障保护产品（AFCI） 也提出了相应的检测标准——UL1699。UL1699 最早颁布于 1998 年，至今已经在北美地区 运行十多年，由于故障电弧断路器在预防火灾中的突出作用，目前该类产品在北美地区已经 普遍应用，并且在某些特殊环境中被要求强制使用。 我国的电弧故障保护产品虽然起步较晚，但也逐渐引起了相关部门的重视。当前，针对 电弧故障保护产品的几部标准也即将相继出台。 1. 2009 年，上海电气科学研究院开始起草针对在低压电气领域内使用的电弧故障断路 器的产品标准《电弧故障检测装置 AFDD 的一般要求》。 2. 2010 年，公安部沈阳消防研究所开始建立民用建筑电弧故障数据库，并依据研究结 果，制定国家标准 GB14287.4《电气火灾监控系统 第四部分：故障电弧探测装置》。
故障电弧探测装置和灭弧式短路保护器的区别 近来市场上出现某些厂家利用灭弧式断路保护器中的“灭弧式”三个字宣传其能够灭弧，比故障电弧探测装置更先进。这完全是误导宣传，混淆客户视听，是不负责任的行为。鉴于此，我向大家解释下故障电弧探测装置和灭弧式短路保护器的区别，以正视听。 故障电弧探测装置是电气火灾监控系统最新的产品，国家标准GB14287.4-2014，已于2015年6月1日正式实施。该产品是通过检测线路中因线路老化、绝缘皮破损引起的并联故障电弧和因线路接触不良等情况引起的串联故障电弧，提前预警，及时通知用户检修这些电气隐患，来达到对电气火灾的预防性防护。 故障电弧，俗称就是电火花，中心温度极高，发生时有金属喷溅物，极易引起火灾。并联电弧发生时，火线和零线并未直接接触，只是因为绝缘皮老化失去绝缘特性或绝缘皮破损，但火线和零线的距离又离的非常近，电流击穿火线和零线之间的空气，在火线和零线之间放电打火。串联电弧发生主要是因为接触不良或者导线断裂，这是发生在一根相线中的情况，在一根相线的断裂处或接触不良处空气被击穿而发生放电打火。以上故障电弧发生时，线路中的电流变化很小，断路器和灭弧式短路保护器都无法检测到，目前只能通过故障电弧探测器才能探测到。故障电弧探测装置最先进和
最核心的技术在于，能够有效的区分好弧（电器正常工作时产生的电弧）和故障电弧，做到不误动作，不拒动作。经过专家分析，这种非接触性的故障电弧（电火花），是导致如今电气火灾高发的主要原因。 灭弧式短路保护器，灭弧式是定语，短路保护器是主语，其实质上就是针对金属性短路的一个保护。说到这里有人会问，那它和断路器有区别吗？有区别。断路器主要保护金属性短路、过载和漏电，而灭弧式短路保护器只针对金属性短路这一种故障进行保护（尽管其宣称也能保护过载，其实它对过载本身并不保护，只是过载到一定程度，线路发热融化导致火线和零线粘连在一起造成金属性短路，所以还是对金属性短路进行保护）。但灭弧式短路保护器在金属性短路这一单个保护功能上却有与断路器不同的地方。断路器在金属性短路时会立即跳闸，切断电源，但同时也会伴随短路电火花产生，经专家分析，因为金属性短路发生火灾的概率还是比较低的，因为在一般环境中，短路产生时，今天市场上合格的断路器都能迅速跳闸，但如果周围环境配合极好，如果短路点周围就是易燃物或者易燃易爆气体的存在时，还是可能引起火灾的。灭弧式短路保护器的不同点在于，当金属性短路发生时，其切断电源的速度远远快于断路器，甚至在大的短路电火花产生之前就切断电源了，这也是灭弧式三个字的来源。所以，所谓灭弧，只是“灭”金属性短路时发生的电火花，从功能上看是和空气开关/断路器重复的，只是动
各种电弧灭弧原理、条件及措施的比较 1. 开关电弧灭弧的基本原理：首先使触头间的介质成为良好电导率的电弧，进而使电弧冷却，迅速降低其电导率，最终使其转变为良好的绝缘体。 单位体积内的能量平衡： 电源提供的能量=电弧的能量增量— v ?gradp （由对流引起的散热功率）—s (T) （由辐射引起的散热功率）— div Χ?gradT （由广义热传导引起的散热功率） 应根据不同条件、不同场合，提高后三项的散热功率。 2.直流电弧 灭弧条件：稳态电路方程与电弧伏安特性无交点 灭弧措施：（1）拉长电弧→Ua ↗；（2）冷却电弧→Ua ↗（加装灭弧室，选用好的介质）；（3）制造电流过零点 3.交流电弧 交流电弧的熄灭措施：实质上是防止电弧重燃：利用电流过零点的有利时机，使U d >Utr 措施：提高U d 及其上升率，同时降低Utr 及其上升率 具体措施：（略） 4.SF 6电弧 灭弧原理：使大量SF 6分子与电弧接触而分解吸热，冷却电弧。 散热方式：以弧柱的热传导和对流换热为主，散热条件良好。 实际上防止重燃的方法：利用电流过零点的有利时机，使U d >Utr 。 gradT div T s gradp v dt dh E ?--?-=χρσ)(2
5.真空电弧 散热方式：以辐射和经电极与屏蔽罩的热传导为主，散热条件较差。只要保持为扩散型电弧，电流过零后，在微秒级内带电粒子即可消散而恢复间隙的绝缘强度。 实际上防止重燃的方法：利用电流过零点的有利时机，使U d >Utr， 纵向磁场的特点： （1）延缓离子贫乏现象、阳极斑点的产生，使集聚电流值提高；（2）降低了电弧电压：一方面：不利于增大电弧电压的灭弧措施； 另一方面，降低了电弧能量，电极的温度可降低，不易形成阳 极斑点。 （3）不能使阳极斑点在阳极表面快速移动，局部熔融严重。 不同形式横向磁场的特点： （1）纵向电流自身产生的角向磁场（自箍缩磁场）：有助于形成集聚型电弧。 （2）径向磁场：使电弧在电极表面快速移动，避免局部温度过高； 且可在工频后半周使集聚型电弧转变为扩散型电弧。 （3）抵消或部分抵消自箍缩磁场的角向磁场：使电弧向电极边缘移动而拉长电弧。一方面，电弧电压增高有利于灭弧；另一方面，电弧能量增大使电极温度升高。 （4）X向磁场：在电极的一边（y<0区域）增强自箍缩磁场，在电极的另一边（y>0区域）减弱自箍缩磁场。可利用来产生漂移
