Efficient Feed for Offset Parabolic Antennas for 2.4 GHz
Dragoslav Dobri?i?, YU1AW
2.4GHz 抛物面天线的高效馈源
Resume
摘要
This article examines some of the possible solutions to the problems of efficiently illuminating SAT TV offset parabolic antennas in the use on WLAN frequencies of 2.4 GHz..
本文探讨用于2.4GHz频段的卫星电视偏馈抛物面天线的馈源的解决办法。 Introduction
引言
The problems that occur while illuminating shallow offset parabolic dishes, in addition to those related to the efficient use of parabolic dishes generally are additionally aggravated by the specific geometry of the parabolic mirror itself. [2] Feed positioning in the way that its phase center exactly coincides with the focus of the offset parabolic dish and its aiming so that the radiation maximum falls in the geometric center of the elliptic reflector surface are not intuitive at all, as in classic parabolic antennas. Therefore, there is much confusion and many wrongly positioned feeds that do not correctly illuminate offset parabolic dishes, decreasing their efficiency and gain.
这个问题时常存在于一些浅照射的偏馈抛物面天线,除了和抛物面天线有效利用有关之外，抛物面反射镜本身的具体尺寸[2]又使之更加严重。馈源的定位方式——其相位中心必须严格与偏馈抛物面天线的焦距保持一致，而且对准。这样，其最大辐射值落在椭圆形反射面的几何中心，是不直观的，正如在经典抛物线天线那样。因此，有许多混乱，许多错误的馈源定位，不能正确地照射偏馈抛物面天线，降低了它们的效率和增益。
The optimal feed for some given parabola has to fulfill several important characteristics:
对于给定抛物面天线最佳馈源必须具有几个重要特点：
1.The radiation angle of the main beam, between the points in which the gain is -10dB in relation to the maximal value, has to match the subtended angle. The feed radiation angle, both in horizontal and in vertical plane has to be the same, regardless the ellipticity of offset parabola.
1、主束的辐射角度，在辐射功率为-10dB的点到最大值之间，必须与张角相配。馈源的辐射角在水平和垂直都应当相同。而不管偏馈抛物面的椭圆率如何。
2.The phase center of the feed has to be well defined and stable with changes of frequencies within the working range. The change of the phase within the whole angle of illumination has to be as small as possible.
2、在其工作范围内更换工作频率时，馈源的相位中心必须精准、稳定。整个照射角度的相位变化必须尽可能地小。
3.The feed characteristics must not change much in the presence of the parabolic reflector and carrier structure. 3、在抛物面反射器和托架前面，馈源的特征不能有太大变化。
4.Feed radiation diagram has to be very clean, i.e., with low side lobes and rear lobes.
4、馈源方向图必须非常干净，即，旁瓣和后瓣应非常低。
5.The feed structure has to encroach as little as possible into the focal cone, i.e. in the space between focus and the antenna surface. Therefore, it is good when the feed phase center is on the front edge or directly in front of the antenna structure.
5、馈源结构必须尽可能地少地伸进焦点椎体中，即，焦点和天线表面之间的空间。为此，馈源相位中心最好在前沿，或直接在（馈源）天线结构的前面。It is not easy at all to accomplish all these demands. The efficiency and gain of parabolic antennas directly depend on the mode of accomplishing these demands. Therefore, in practice, it is common to make good feed first and then to choose or make a parabolic reflector with a F/D value that fits the best with the feed. [4, 5] However, if you want to use the cheap production of SAT TV offset parabolas for the work on HAM or WLAN frequencies; you have to try to construct a feed that matches those parabolic reflectors. SAT TV antennas usually have F/D in band from 0.7 to 0.9.
达到这些要求并不容易。抛物面天线的效率和增益完全取决于实现这些要求的方式。为此，在实践中，通常首先要制作一个好的馈源，然后再选择或制作一个F/D值最大程度地适合馈源的抛物面反射器。无论如何，如果你想用一个低制作成本的卫星电视偏馈抛物面天线，工作于业余无线电频段或者WLAN波段，你必须制作一个与现有抛物面反射器相配的馈源。卫星电视天线的F/D一般都在0.7-0.9范围。
For efficient illumination, we need a feed with a clean diagram that has equal width of the main beam in both planes and gain of about 12-14 dBi. This fact at the start excludes some antennas as efficient feeds for SAT TV offset parabolas. Among them is, for example, the coffee can (simple open circular waveguide) antenna that has gain of about 6-7 dBi and is very inefficient as a feed for offset parabolas. It is acceptable only for parabolas that have F/D less than about 0.5. The bi-quad antenna is somewhat better, with its gain of about 10 dBi, and its optimal version with evened diagrams in both planes and a gain of 11 dBi is even better.
为了高效照射，我们需要一个有干净的方向图的馈源，主束在水平面和垂直面要等宽，增益大约12-14dB。这实际就把一些做为卫星电视偏馈抛物面天线的高效馈源排除在外了。它们是，例如，咖啡筒（简单的开口圆形波导）天线有大约6-7dBi的增益，做偏馈抛物面天线的馈源是非常低效的。可以接受它的只有F/D小于0.5的抛物面天线。菱形天线稍微好一些，大约有10dBi的增益，其最佳版本的水平和垂直方向图相等，增益大约11dBi甚至更高。
Fig. 1. Horizontal diagram of bi-quad antenna with and without “wings“ and
optimal bi-quad with evened diagrams.
图。 1。有和没有“翅膀”的双菱天线的水平方向图和最佳双菱天线的均衡方
向图。
Fig. 2. Efficiency of coffee can antenna feed with different waveguide diameter
不同波导直径的咖啡筒馈源天线的效率
I presented some diagrams of efficiency of some antennas that are used as feeds for parabolas with different F/D and it is very clear how efficiently they work with offset dishes whose F/D is in the band 0.7-0.9 (colored band). For example, it is clear that an offset parabola with a coffee can antenna whose diameter is 0.6 wavelengths, i.e. about 74 mm at 2.45 GHz, has an efficiency of about 25%, a value that consequently decreases the gain of antenna by 6 dBi in relation to its theoretic value. That is exactly how much it would be gained with twice as small, efficiently illuminated offset parabola! [3] Even coffee can antennas with a diameter of 0.86 wavelengths, or 106 mm, do not work brilliantly. They give about 4 dB loss of antenna gain in relation to the theoretic value with an efficiency of 100%. Greater diameters of coffee can antenna have problems with the appearance of higher modes of EM waves and consequently very problematic diagrams and phase centers, so they have not recommended. The addition of conic funnel can partially improve the situation, but such horn antennas have uneven diagrams in the vertical and horizontal planes, which is very undesirable for antennas that pretend to be good and efficient feeds for dish.
我提供一些用作不同F/D的抛物面天线的馈源的效率图表，可以清楚的看出，当偏馈抛物面天线的F/D在0.7-0.9范围（彩色范围）时，它们如何有效。举例来说，很显然，偏馈抛物面天线用直径0.6波长（即，约74毫米，2.45 GHz）的咖啡罐天线作馈源，效率大约是25%。比理论值减少6DBI的天线增益。严格的说，这是二分之一照射强度的偏馈抛物面天线的照射强度。[3] 即使咖啡罐天线的直径为0.86波长，或106毫米，工作也不会很好。它损失了大约4dBi的天线增益，理论上说就是100%的效率。更大直径的咖啡罐天线出现了更高形式的EM 波的问题，方向图和相位中心也非常成问题，因此它们不被推荐。如果加上圆锥形漏斗可以部分改善这种情况，但是这种喇叭天线的垂直和水平辐射图是不平衡的，这对于一个良好而有效的抛物面天线的馈源来说，是非常不受欢迎的。The bi-quad antenna is somewhat better feed for offset parabola than coffee can antenna. Adding“wings” to reflector, which some authors use in order to improve illumination efficiency of dish, change only back side lobe radiation. The front diagram is almost unchanged and as a feed it has unchanged efficiency. The optimal bi-quad, according to L.B. Cebik [1], with reflector dimensions 150x200 mm, is even better and gives about 5% higher efficiency than other variants of
bi-quad.
双菱天线做偏馈抛物面天线的馈源，比咖啡罐天线稍微好一些。给反射器添加“翅膀”，一些发明家用来改善抛物面的照射效率，只是改变了后瓣辐射。前面的方向图几乎不变，作为馈源没有改变效率。最佳双菱天线，根据L.B. Cebik [1]设计，反射器尺寸150x200毫米，更好一些，给出比其他不同版本的双菱天线约5％的更高效率。
Fig. 3. Bi-quad antenna feed efficiency with “wings” (left) and without “wings”
(right)
有“翅膀”（左边）和没有“翅膀”（右边）的双菱馈源天线的效率
Fig. 4. Efficiency of optimal bi-quad as feed for offset dish
最佳双菱做偏馈抛物面的馈源时的效率
Two-element bi-quad feed for 2.4 GHz
2．4GHz双菱叠加馈源
As shown in the picture above, the optimal bi-quad has very high efficiency when it is illuminating dishes whose F/D is 0.5-0.6. It is obvious that it could also be adjusted for dishes with higher F/D, if the diagram could be narrowed in both planes and at the same time retain all other good characteristics. Since narrowing of the diagram, i.e. increasing of gain of the antenna, is possible only by addition of director element, that was the course I took. However, the addition of a resonant parasitic element as a director to this relatively complex structure was not such an easy thing to do! I found and looked at several reported two-element bi-quads on the Internet and by short analysis I realized that neither of them had nearly optimal performances. Some of them even worked worse with an added director than without it!
正如上图所示，最佳双菱天线当它照射F/D为0.5-0.6的抛物面时有很高的效率。很明显，有可能通过调整，使之适合更高F/D的抛物面，如果垂直和水平方向图都是狭窄的，同时保留所有其它优良特性。由于缩窄方向图，即，增加天线的增益，可能只需通过增加引向振子，这是我的拿手菜。可不管怎么说，增加一个无源振子，作为这个复杂结构的引向器，可不是一件非常容易的事！我找到和阅读了几个互联网上的两振子菱形天线的研究报告，通过简短分析，我意识到，它们均已接近最佳的性能。有的甚至加上引向器之后比没有更糟糕！
By detailed analysis and optimization I realized that director has to have approximately the same electrical length as the active element if you want to retain an optimal diagram for use with an offset parabola. With different dimensions of the director and distances between elements, somewhat higher gain can be achieved, but then the diagram is not optimal for the illumination of the offset parabolas. Also, the reflector has to be increased in relation to the one in the optimal bi-quad and is square shaped with the side of 1.6 wavelengths. Some minor asymmetry in horizontal plane diagram of two-element bi-quad feed antenna is due to asymmetrical feeding of antenna radiator.
通过详细分析和优化我认识到，如果您想保留最佳方向图，用于偏馈抛物面天线，引向器必须有和有源振子大致相同的电长度。用不同尺寸的引向器和不同的振子之间距离，可以实现更高的增益，但另一方面，方向图对偏馈抛物面天线不是最佳照射。同时，相对于一个菱形边长为1.6波长的最佳双菱天线来说，反射器必须增加（面积）。叠加双菱天线水平方向图有一些轻微的不对称料，是由于天线辐射源的不对称造成的。

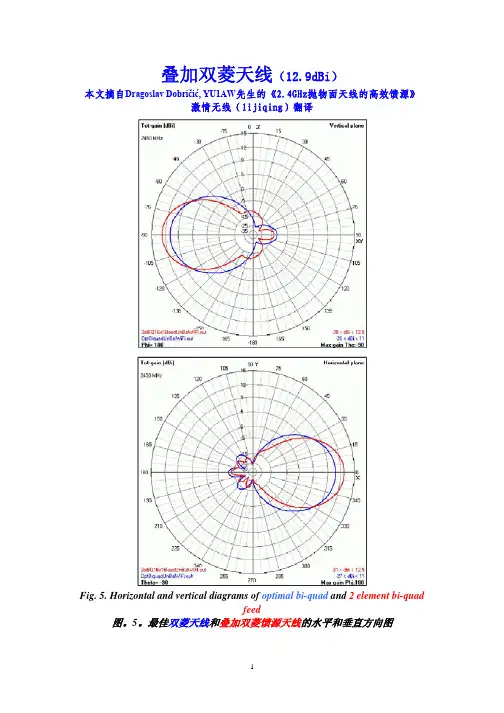

Fig. 5. Horizontal and vertical diagrams of optimal bi-quad and 2 element bi-quad
feed
图。5。最佳双菱天线和叠加双菱天线的水平和垂直方向图
Fig. 6. Side and front view of 2-element bi-quad feed diagrams
图。6。叠加双菱馈源天线的侧视和前视方向图
Fig. 7. Horizontal and vertical diagram of 2-element bi-quad feed 图。6。叠加双菱馈源天线的水平和垂直方向图
Fig. 8. Gain, F/B and F/R of 2 el. bi-quad feed for different frequencies 图。8。不同频率的叠加双菱馈源天线的增益、F/B 和 F/R
Fig. 9. SWR and Reflection coefficient of 2 el. bi-quad feed for different
frequencies
图。9。不同频率的叠加双菱馈源天线的驻波比和反射系数
Fig. 10. Input impedance of 2 el. bi-quad feed for different frequencies 图。10。不同频率的叠加双菱馈源天线的输入阻抗
图。11。叠加双菱馈源天线反射板的尺寸
图。12。振子之间的距离
图。13。辐射振子的尺寸
图。14。引向振子的尺寸
Fig. 15. Currents in 2 el. bi-quad feed with 100 W power input
图。15。100瓦功率输入时叠加双菱馈源天线的电流分布
Mechanical construction of the antenna
天线的机械结构
The radiator and director are made of two pieces of copper wire, with a diameter 2-2.3 mm and a total length of 227.2 mm for the radiator and 230.8 mm for the director. Each piece of wire is folded in a little different way, as shown in pictures. The radiator is folded as in a common bi-quad, i.e., in the way that the ends of the wire come in the center of the element and join perpendicularly. The director is folded as one usually writes number 8, i.e. in the way that the ends of the wire come in the center from the same course but from the different aim, i.e., under the angle of 180 degrees. Before bending, one should measure and cut off very precisely the needed length of wire, and then measure and mark spots where the wire will be folded perpendicularly.
辐射振子和引向振子是由两段直径2-2.3毫米的铜线制成，辐射振子全长227.2毫米，引向振子全长230.8毫米。两段铜线弯折的方式小有不同，如图所
示。辐射振子是弯折一个共同的双菱，即，线的两端相会在振子中心，垂直相
接。引向振子的弯折是像人们通常书写8字那样，即，电线的末端从相同的路径来到中心，但是来自不同的目标，即，180度角。弯折之前，应该测量并切断需要的非常精确的长度，然后测量和做出标记，在标记处弯折成直角。
Director wire ends are soldered together in the center of figure-8 shaped director element.
Reflector surface may be made of copper or brass tin. It is possible to use one-sided copper clad epoxy substrate for PCBs. Two carriers (or supports) of the director element, length 30.9 mm, are also made of copper wire, diameter 2 mm. They are soldered directly to the elements, as shown in picture. This solution made building easier and ensured good mechanical stability of the whole antenna.
引向振子铜线的两端在数字8的中间焊接在一起。反射板表面可用铜或锡黄铜制作。也可以使用PCB单面环氧基覆铜板。引向振子的两个承重柱（或支撑柱），长30.9毫米，也用铜线制成，直径2毫米。他们直接焊接在振子上，如图所示。该解决方案使制作更加容易，并确保整个天线良好的机械稳定性。
It is important to keep in mind that dimensions in the pictures are given from axis to axis of wires! Dimensions from surface to surface of wire are less by 2 mm! The distance between the radiator and the reflector is given from the axis of wire to the reflector surface! From the surface of the radiator wire to the surface of reflector, the distance is less by 1 mm, i.e. 26.2 mm! In the same way, wires that connect the radiator and the director are given as the axis distance of these two-elements. To reach this distance, the wires that connect them have to be cut off shorter for 2 mm, i.e. 30.9 mm!
重要的是要记住，图片中的尺寸都是从铜线的中心线到中心线的距离！如果尺寸是从铜线表面到表面，要少2毫米！辐射振子和反射板之间的距离，是从铜线中心线到反射板表面！如果从辐射振子铜线表面到反射板表面，距离要少1毫米，即26.2毫米！同样，连接辐射振子和引向振子的铜线，给出的是两个振子中心线之间的距离。为了达到这个距离，连接它们的铜线，必须切短2毫米，即，30.9毫米了！
Feeding
馈电
Feeding the bi-quad can be accomplished in several ways. The radiator can be installed to a coaxial cable made of copper wire and a small copper or brass tube, whose diameters are in approximately ratio 1:2.3 to give a 50-ohm characteristic impedance. For example, standard copper wire with a diameter of 2.3 mm and a copper tube with inner diameter 5 mm work well. The 5.5 mm diameter hole is drilled on the reflector and the tube is soldered well to the reflector around whole circumference on the front side of the reflector. The wire that will be the central coax conductor and that is connected to the radiator should be soldered to the connector, and then the connector is soldered or screwed to the backside of the reflector.
双菱天线的馈电方式有几种。辐射振子可以安装在同轴电缆上。同轴电缆用铜线和一个铜管或黄铜管制成，其直径比大约是1:2.3，给出50欧姆的特性阻
抗。例如，标准铜线直径2.3毫米，铜管内径5毫米，工作得很好。在反射板上钻一个5毫米直径的孔，铜管要和反射板焊接良好，铜管周围的一圈都要和反射板前面焊接良好。该铜线将做为同轴线的中心导体焊接到辐射振子，另一端焊接到连接器，然后把连接器焊接或拧在反射器的背面。
Also, instead of complete air coax, one can solder only the tube through which coax cable without its outer plastic jacket comes in tightly, so that outer conductor rests tightly to the inner wall of the tube. After that, the braid is soldered well to the both sides of the tube. If you use cable with larger diameter that is stiff enough, or
semi-rigid cable, only the end of the cable without its outer plastic jacket can be pulled through reflector and soldered to the reflector surface at the place where the cable passes through the reflector.
此外，代替完整的空气同轴电缆，可以只焊接铜管，把同轴电缆（不带外面的塑料绝缘层）穿进铜管，使其外导体紧紧贴在铜管的内壁上。然后，把屏蔽层的编织物良好地焊接在铜管的两端。如果您使用的铜线直径较大，有足够的硬度，或是半刚性电缆线，只需把不带塑料护套的电缆穿过反射板，在穿过反射板的位置，把电缆的屏蔽层焊接在反射板表面。
Protection from atmospheric action
防护大气侵蚀作用
It is best that this protection is done while the copper is still light and corrosion-free and the antenna is covered by thin layer of transparent varnish. Before that, spots where cables are soldered and opened cross sections of cables are protected with thin layer of polyethylene, using the pistol that melts polyethylene bars and deposits liquid plastic on the desired surface. The layer of polyethylene should be waterproof, but as thin as possible! It is wrong to put large amounts of plastic in thick layer to the connection, because the added thickness is useless and serves only to worsen the impedance matching of antenna! Also, the use of silicone is strictly forbidden because of its chemical aggressiveness and great losses at higher frequencies!
最好在金属线还是光亮的、没有被腐蚀之前就在天线表面涂上一层薄薄的清漆，在此之前，接头上部裸露的部分要用聚乙烯保护起来，用热熔枪融化聚乙烯棒涂在该处。聚乙烯层必须是不透水的，但是要尽可能的薄！在接点处堆积大量的厚厚的塑料制品是错误的，因为它不仅无用还会破坏天线的阻抗匹配！同样，严禁使用硅有机树脂，因为它具有腐蚀性，还会使高频大量损失！
Fig. 16. Two-element bi-quad feed phase center allocation and its position at dish
focus point
图。 16。叠加双菱馈源天线的相位中心的分配和它在抛物面焦点的位置Placing the feed in the focus of the offset parabola
把馈源放置在偏馈抛物面的焦点
In the case of the optimal bi-quad, the phase center is in the plane of the reflector. In the case of two-element bi-quad, because the director is added, the phase center is moved towards the radiator. The analysis of the phase center of two-element
bi-quad revealed that it is positioned 0.235 wavelengths or 29 mm in front of the reflector. That means that, approximately, the feeding point of the radiator is the phase center of two-element bi-quad. That point must be placed in the focus of the parabola as precisely as possible! The direction of maximal radiation of the main beam must be directed into the geometrical center of the elliptic surface of the offset parabola.
对最佳双菱天线来说，相位中心在反射板平面。而对于叠加双菱天线，因为导加入了引向振子，相位中心移向辐射振子。叠加双菱天线的相位中心的分析显示，在反射板前方0.235波长或29mm的位置。这意味着，差不多，辐射振子的馈点就是叠加双菱天线的相位中心。这一点必须尽可能准确地放置在抛物面的焦点！主波束最大辐射方向必须瞄准偏馈抛物面椭圆表面的几何中心。 When SAT TV offset parabolas are used, focus is determined by the position of the SAT TV converter. Focus of the parabola, practically, is in the entrance in the waveguide of the converter. By measuring the distances between the entrance of the converter and at least 3 fixed points at the edges of the parabola, one should keep the information about the position of the focus, so that it could be precisely determined
and restored when the SAT TV converter and original carrier are taken off or adjusted in order to be able to carry a different feed. This is very important because it is very often that case that, after the correction of the feed carrier, the position of the parabola’s focus is lost and it can not be restored if there is no information, i.e. space coordinates in relation to parabolic surface.
当使用卫星电视偏馈抛物面天线时，焦点被限定在卫星电视变频器的位置。抛物线的焦点实际上是在变频器波导入口处。测量波导入口和抛物面边缘上至少3个固定点的距离，就知道了焦点的位置。保存好焦点位置的数据，这样，当我们为了使用不同的馈源，拿掉或者调整了卫星电视变频器和原来的托架之后，就能准确的确定和还原它们。这点非常重要，因为这是经常的事。更换了馈源托架之后，如果没有相关资料，即，抛物面空间座标，找不到抛物面焦点的位置，就无法复原。
Results with offset parabola
用于偏馈抛物面天线的结果
We achieved very good results by analysis of two-element bi-quad as feed of rectangle shaped offset parabola, with dimensions 100x120 cm and F/D=0.75. We confirmed very high efficiency on the basis of achieved gain of parabolic antenna in relation to theoretic value. The calculation of the efficiency of illumination of parabola from its gain gave the value of about 77%, which well coincides with calculations of efficiency derived from the shape of the feed diagram given in Figure 18.
通过分析叠加双菱天线做长方形偏馈抛物面天线（尺寸100×120cm ，
F/D=0.75）的馈源，我们得到了很好的效果。我们确信，在达到偏馈抛物面天线理论增益的基础上，抛物面天线有非常高的效率。抛物面天线的照射效率，计算结果大约为77％，这与图18中馈源方向图显示的结果完全一致。。
Fig. 17. Vertical and horizontal diagram of offset dish with 2 el. bi-quad feed 图。17。用叠加双菱天线做馈源的偏馈抛物面天线的垂直和水平方向图
Fig. 18. Efficiency of 2 el. bi-quad feed with parabolas having different F/D ratio 图。18。用叠加双菱天线做馈源的不同F/D比率的偏馈抛物面天线的效率
Fig. 19. 3D diagram of offset parabola with 2 el. bi-quad feed 图。19。用叠加双菱天线做馈源的偏馈抛物面天线的立体方向图
An elliptic parabola with the same dimensions would have a smaller gain by about 1 dB in relation to this analyzed rectangular version, with the same efficiency, because of the somewhat smaller geometric surface of elliptic parabola. Another confirmation that this is a very good feed is the purity of achieved radiant diagram of parabola. First side lobes are suppressed by about 20 dB and the front to back ratio is about 30 dB.
一个同样尺寸、同样效率的椭圆形抛物线反射器，比这个长方形反射器低大约1dB的增益，这是因为椭圆形抛物面表面几何尺寸小一些。另外一个事实是，这是一个方向图纯净完美的，非常好的抛物面天线的馈源。第一副瓣抑制为
20dB，前后瓣比大于30dB。
Maximal gain of the antenna is achieved when the phase center of the feed is exactly in the focus of parabola and when the axis of bi-quad, i.e. maximum of radiant diagram of the main beam is aimed directly into the geometric center of parabolic surface that is in the crosshair of the large and small axes of the ellipse. The input impedance of bi-quad remained practically unchanged when placed in focus of
parabola, which was expected from this antenna that is known by its relatively low Q
