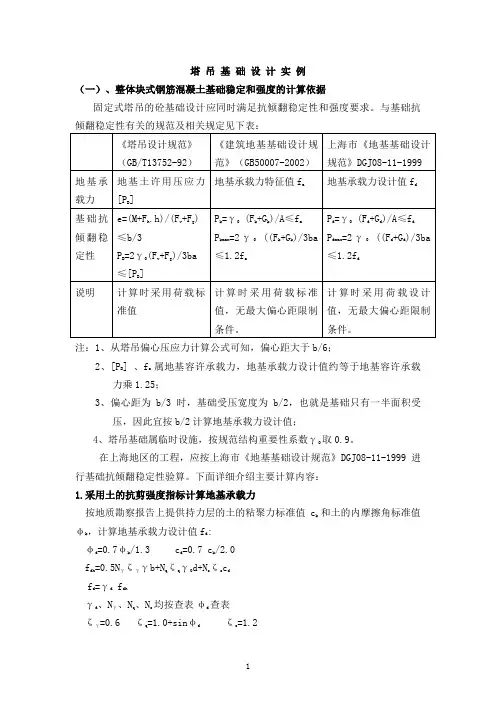

塔吊基础设计实例
（一）、整体块式钢筋混凝土基础稳定和强度的计算依据
固定式塔吊的砼基础设计应同时满足抗倾翻稳定性和强度要求。与基础抗倾翻稳定性有关的规范及相关规定见下表：
注：1、从塔吊偏心压应力计算公式可知，偏心距大于b/6；
2、[P B ]、f a 属地基容许承载力，地基承载力设计值约等于地基容许承载力乘1.25；
3、偏心距为b/3时，基础受压宽度为b/2，也就是基础只有一半面积受压，因此宜按b/2计算地基承载力设计值；
4、塔吊基础属临时设施，按规范结构重要性系数γ0取0.9。
在上海地区的工程，应按上海市《地基基础设计规范》DGJ08-11-1999进行基础抗倾翻稳定性验算。下面详细介绍主要计算内容：
1.采用土的抗剪强度指标计算地基承载力
按地质勘察报告上提供持力层的土的粘聚力标准值c k 和土的内摩擦角标准值φk ，计算地基承载力设计值f d :
φd =0.7φk /1.3c d =0.7c k /2.0
f dh =0.5N γζγγb+N q ζq γ0d+N c ζc c d f d =γd f dh
γd 、N γ、N q 、N c 均按查表φd 查表 ζγ=0.6ζq =1.0+sinφd ζc =1.2 2.基础抗倾翻稳定性验算
按《建筑地基基础设计规范》（GB50007-2002）的规定，该荷载设计值可取为荷载标准值乘1.35。
地基土反力的偏心距e 应满足下列条件： e=(M d +F hd ×h)/((F dv +G d )≤b/3 地基土应力按下公式验算: P dmax =2γ0(F dv +G d )/3ba ≤1.2f d 式中：
e —偏心距(m)，为总的倾翻力矩(ΣM)除以作用在基础上的总垂直力(ΣN)之商，也等于地基土反力的合力到基础中心距离；
M d —塔吊作用在基础顶面上的弯矩（KN ?m ） F vd —塔吊作用在基础顶面上的垂直力（KN ） F hd —塔吊作用在基础上顶面的水平力（KN ） G d —砼基础的重力（KN ） b —基础底板长度和宽度（m ） h —塔吊基础的高度（m ）
基础抗倾翻稳定性计算简图
从图可知，塔基总的垂直作用力ΣN=F
dv +G
d
；而ΣN又等于地基土的总反
力，即ΣN=3(b/2-e)×b×P
dmax
/2，移项后即得公式(2)，该公式成立的前提条件是公式(1)，即要求e≤b/3，也即合ΣN离基础边的距离应大于或等于（b/2-e）=b/2-b/3=b/6；地基土反力三角形图的底边AB长不得小于AB=3×（b/2-e）=3×b/6=b/2，所以公式（1）基础抗倾翻稳定的条件是地基土反力三角形图顶点A的极限位置是基础中心点O。
3.基础底板的受弯、受剪、受冲切强度计算
按《混凝土结构设计规范》（GB50010-2002）计算。
基础底板计算示意图
(1).受弯计算
基础位于塔身钢构柱边的截面弯矩、剪力最大，为计算截面。M
Ⅰ
=a
12(2b+a’)(p
dmax
+p
j
)/12
底板受力钢筋可近似按下式计算：
A
sⅠ
=M
Ⅰ
/(0.9f
y
h
0Ⅰ
)
(2).受剪计算
V
Ⅰ
=a
1
l(p
dmax
+p
j
)/2（计算地基土压应力时扣除基础自重及其上的土重）
V
Ⅰ
≤0.7β
hs
f
t
bh
β
hs
=(800/h
)1/4
(3).受冲切计算
钢构柱的冲切荷载为F
l
=P
s
A
F
l
≤0.7β
hp
f
t
b
m
h
∵b
m
=(b
t
+b
b
)/2b
b
=b
t
+2h
0Ⅰ
∴b
m
=b
t
+h
0Ⅰ
h
0Ⅰ
——截面有效高度，取两个配筋方向的截面有效高度的平均值；
P
s
——基础底面地基反力设计值（可扣除基础自重及其上的土重），当基
础偏心受力时，可取用最大的地基反力设计值；
（二）、桩承台基础稳定和强度的计算依据
塔吊桩承台基础的稳定性的计算依据是上海市标准《地基基础设计规范》（DGJ08-11-1999），桩承台强度的计算依据是《建筑地基基础设计规范》（GB50007-2002）和《混凝土结构设计规范》（GB50010-2002）。计算时全部采用荷载设计值，即按《建筑地基基础设计规范》的规定，取荷载设计值为荷载标准值乘1.35。
(a) 承台弯距计算示意图
(c) 承台角桩冲切计算示意图
(b) 承台柱冲切计算示意图
1.桩竖向承载力设计值 单桩竖向受压承载力：
R d =R sk /γs +R pk /γp =U p ∑f si l i /γs +f p A p /γp 单桩抗拔承载力： R ’d =U p ∑λi f si l i /γs +G p
U p 、A p 分别为桩身截面周长和桩端横截面面积； f si ——桩侧第i 层土的极限摩阻力标准值； f p ——桩端处土的极限端阻力标准值； l i ——第i 层土的厚度；
λi ——桩周第i 层土的抗拔承载力系数；
G p ——单桩自重设计值，自重分项系数取1.0，地下水位以下应扣除浮力，
浮力分项系数取1.2。
γs 、γp 为承载力分项系数。 2.抗倾翻稳定性验算 N d =γ0(F dv +G d )/n ≤R d
偏心受压时除满足上述条件外，还应满足： 受压一侧：N dmax ≤1.2R d 受拉一侧：N l ≤R ’d
N di =γ0(F dv +G d )/n ±γ0(M d +F hd ×h)x i /∑x i 2 n ——桩的数量；
N di ——偏心竖向力作用下第i 根桩的竖向力设计值； x i ——第i 根桩至y 轴的距离;
3.桩承台的受弯、受剪、受冲切强度计算 (1).受弯计算
计算截面取塔身钢构柱边的截面： M y =∑N di x i
A s Ⅰ=M Ⅰ/(0.9f y h 0Ⅰ) (2).受冲切计算 塔身钢构柱对承台的冲切
F l =γ0F dv （扣除承台及其上土重，作用在冲切破坏锥体上的荷载设计值，锥体与承台底的夹角不小于45o）
F l ≤4βo (b c +a o )βhp f t h 0
βhp ——受冲切承载力截面高度影响系数； βo =0.84/(λo +0.2)λo =a o /h 00.2≤λo ≤1； 角桩对承台的冲切 N l ≤β1(2c+a 1)βhp f t h 0Ⅰ
β1=0.56/(λ1+0.2)λ1=a 1/h 00.2≤λ1≤1；
N l ——扣除承台及其上土重后的角桩顶竖向力设计值；
c ——从角桩内边缘至承台外边缘的距离； (3).受剪计算 V ≤βhs βf t b 0h 0
β=1.75/(λ+1.0)βhs =(800/h 0)1/4λ=a/h 00.3≤λ≤3；
a ——柱边或承台变阶处至x 、y 方向计算一排桩的桩边的水平距离。
（三）、整体块式钢筋混凝土基础的设计实例
据某塔吊制造厂所提供的固定式QTZ80F 塔吊在未采用附着装置前，基础受力为最大，有关数据见下表：
基础尺寸为6000mm ×6000mm ×1350mm ，基础埋深d=1.0m ，地下水位在自然地面下0.5m ，基础底面土层φk =15.00，c k =21.0kp a ,γ=18.1kN/m 3,基础底面以上土层的平均γ0=13kN/m 3（已扣除水的浮力）。
1.用土的抗剪强度指标计算地基承载力 φd =0.7φk /1.3=0.7×15.0/1.3=8.0770 c d =0.7c k /
2.0=0.7×21.0/2.0=7.35kpa 按φd 查规范表4.2.3-1和表4.2.3-2得： γd =1.198,N γ=0.226,
N q =2.5,N c =7.560,ζq =1.0+sinφd =1.140 f dh =0.5N γζγγb+N q ζq γ0d+N c ζc c d
=0.5×0.226×0.6×18.1×3.0+2.5×1.140×13×1.0+7.560×1.2×7.35 =3.68+37.05+66.68 =107.41kN/m 2
f d =γd f dh =1.198×107.41=128.68kN/m 2
2.基础抗倾翻稳定性验算 基础重量
G d =1.2×6.0×6.0×1.35×25-1.0×10×6.0×6.0×0.5=1278.0KN (1).核算工作状态 e=(M d +F hd ×h)/((F dv +G d )
=(1493.89×1.35+51.14×1.35×1.35)/(717.47×1.35+1278.0) =2109.95/2246.58=0.939m ＜6.0/3=2.0m 符合要求。 P dmax =2γ0(F dv +G d )/3ba
=2×0.9×(717.47×1.35+1278.0)/[3×6.0×(6.0/2-0.939)] =109.01KN/m 2＜1.2f d =1.2×128.68=154.42KN/m 2安全。 (2).核算非工作状态 e=(M d +F hd ×h)/((F dv +G d )
=(2100.52×1.35+98.63×1.35×1.35)/(496.43×1.35+1278.0) =3015.46/1948.18=1.548m ＜6.0/3=2.0m 符合要求。 P dmax =2γ0(F dv +G d )/3ba ≤1.2f d
P dmax =2×0.9×(496.43×1.35+1278.0)/[3×6.0×(6.0/2-1.548)] =134.17kN/m 2＜1.2f d =1.2×128.68=154.42kN/m 2安全。 3.基础底板的受弯、受剪、受冲切强度计算 砼采用C30f t =1.43N/mm 2钢筋采用Ⅱ级钢f y =300N/mm 2 (1).受弯计算
p j =p dmax ×2.206/4.356=67.95kN/m 2 M Ⅰ=a 12(2l+a’)(p dmax +p j )/12
=2.152×(2×6.0+1.70)×(134.17+67.95)/12 =1066.66kN-m A s Ⅰ=M Ⅰ/(0.9f y h 0Ⅰ)
=1066.66×106/[0.9（1350—50）×300] =3038.9mm 2
按构造配筋要求选取φ25@200双层、双向配置。
A
s
=31×490.9=15217.9mm2＞3038.9mm2
(2).受剪计算
计算地基土压应力时宜扣除基础自重及其上的土重，在此为计算简便和安全，暂不扣除。
V Ⅰ=a
1
l(p
dmax
+p
j
)/2＝2.15×6.0×(134.17+67.95)/2
=1303.67kN-m
β
hs =(800/h
)1/4=(800/1300)1/4=0.886
0.7β
hs f
t
bh
=0.7×0.886×1.43×6000×1300=6917.71kN>V
Ⅰ
满足要求。
(3).冲切计算
钢构柱的冲切荷载为F
l =P
s
A
l
=（P
dmax
—G
d
/A）A
l
F
l
=[134.17-1278.0/(6.0×6.0)]×(6.0+4.3)×0.85/2 =431.93kN
b m =b
t
+h
0Ⅰ
=1.7+1.3=3.0m;
β
hp
=1.0-0.1(1.35-0.8)/(2.0-0.8)=0.954
0.7β
hp f
t
b
m
h
=0.7×0.954×1.43×3000×1300
=3724kN>F
l
满足要求。
（四）、桩承台基础计算实例
以上述QTZ80F塔机为例，在相同塔机荷载作用下，设计预制砼方桩300×300，长24m，桩承台尺寸为4000mm×4000mm×1200mm，桩承台埋深d=1.0m，地下水位在自然地面下0.5m。其工程地质条件见下表：
桩承台重量
G d =1.2*4.0*4.0*1.2*25—1*10*4.0*4.0*0.5=496.0KN 1.单桩竖向承载力设计值
R d =R sk /γs +R pk /γp =U p ∑f si l i /γs +f p A p /γp R sk =U p ∑f si l i
=1.2*(1.4*15+3.0*15+3.6*40+5.4*25+2.5*40+5.9*55+1.6*80) =1077kN
R pk =f p A p =2000*0.3*0.3=180kN
ρp =R pk /(R pk +R sk )=180/(1077+180)=0.1432 查表得：γs =1.7432γp =1.076
R d =R sk /γs +R pk /γp =1077/1.7432+180/1.076=785.1kN 2.单桩抗拔承载力 R ’d =U p ∑λi f si l i /γs +G p
G p =1.0*25.0*0.3*0.3*24.0-1.2*10.0*0.3*0.3*24.0 =28.08kN-m
R ’d =0.6*1077.0/1.6+28.08=431.96kN 3.倾翻稳定性验算 (1).核算工作状态
N d =γ0(F dv +G d )/n=0.9*（717.47*1.35+496.0）/4 =329.53KN N di =γ0(F dv +G d )/n ±γ0(M d +F hd *h)x i /∑x i 2 =329.53±0.9*(1493.89*1.35+51.14*1.35*1.2)/(4*1.70) =329.53±277.89 由上可见，桩全部受压。 N dmax =607.42kN ≤1.2R d =1046.76kN 满足要求。 (2).核算非工作状态 N d =γ0(F dv +G d )/n=0.9*（496.43*1.35+496.0）/4 =262.39KN N di =γ0(F dv +G d )/n ±γ0(M d +F hd *h)x i /∑x i 2 =262.39±0.9*(2100.52*1.35+98.63*1.35*1.2)/(4*1.70) =262.39±396.46 受压桩N dmax =658.85KN ≤1.2R d =1046.76KN 满足要求。 抗拔桩N l =107.07KN ≤R ’d =431.96KN 满足要求。 4.桩承台的受弯、受剪、受冲切强度计算 砼采用C30f t =1.43N/mm 2钢筋采用Ⅱ级钢f y =300N/mm 2 (1).受弯计算 计算截面取塔身钢构柱边的截面： M y =∑N di x i =2×658.85×0.85=1120.04KN-m A s Ⅰ=M Ⅰ/(0.9f y h 0Ⅰ) =1120.04×106/[0.9（1200—60）×300]=3638.86mm 2 ρjmin =45f t /f y =0.2145>0.2 A smmin =0.2145％×4000×1200=10296mm 2>3638.86mm 2 故按构造配筋。 φ25@200双层、双向配置。 A s =21×490.9=10308.9mm 2＞10296mm 2 (2).受冲切计算 βhp =1.0-0.1×(1.2-0.8)/(2.0-0.8)=0.967 A.塔身钢构柱对承台的冲切 λo =a o /h 0=0.7/1.140=0.6140.2≤λo ≤1； βo =0.84/(λo +0.2)=1.0319 4βo (b c +a o )βhp f t h 0 =4*1.0319*(1700+700)*0.967*1.43*1140 =15616.2KN F l =F dv =0.9×717.47×1.35=871.73KN （扣除承台及其上土重，作用在冲切破坏锥体上的荷载设计值，锥体与承台底的夹角不小于45o ） 满足要求。 B.角桩对承台的冲切 λ1=a 1/h 0=0.7/1.140=0.6140.2≤λ1≤1； β1=0.56/(λ1+0.2)=0.688 β1(2c+a 1)βhp f t h 0=0.688*(2*450+700)*0.967*1.43*1140 =1735.3KN ≥N dmax =658.85KN 满足要求。 (3).受剪计算 λ=a/h 0=0.7/1.140=0.6140.3≤λ≤3； β=1.75/(λ+1.0)=1.084β hs =(800/h )1/4=0.915 β hs βf t b h =0.915*1.084*1.43*4000*1140 =6467.7KN>2*658.85=1317.7KN 满足要求。 目录 一、编制依据 0 二、工程概况 0 三、塔吊平面布置 (1) 四、塔吊基础设计 (1) 五、塔吊基础施工技术措施及质量验收 (1) 六、塔吊基础计算书（桩基） (3) 1. 参数信息 (3) 2. 基础尺寸确定 (3) 3、基础设计主要参数 (4) 4、单桩允许承载力特征值计算 (4) 单桩竖向承载力特征值计算 (4) 单桩抗拔力特征值计算 (5) 单桩桩顶作用力计算和承载力验算 (5) 5、承台受冲切、受剪切承载力验算 (6) 6、承台配筋计算 (7) 7、基础弯矩计算 (7) 8、基础配筋 (8) 七、塔吊基础定位图 (9) 塔吊基础施工方案 一、编制依据 1、本工程施工组织设计； 2、杰楚电子科技（惠州）有限公司1、2、3号厂房岩土工程勘察报告； 3、GB50202-2002《建筑地基基础工程施工质量验收规范》； 4、GB50007-2011《建筑地基基础设计规范》； 5、JGJ33-2012《建筑机械使用安全技术规程》； 6、JGJ/T 187-2009《塔式起重机混凝土基础工程技术规程》； 7、JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》； 8、本工程设计图纸； 9、中联重科股份有限公司生产的QTZ80（TC6012-6）型塔式起重机使用说明书。 二、工程概况 杰楚电子科技（惠州）有限公司1、2、3号厂房工程，该工程位于惠州市潼桥镇工业基地联发大道光明段南面，建筑占地面积为，总建筑面积为52238m2，工程总造价：约4250万元，由杰楚电子科技（惠州）有限公司直接发包给惠州市海燕建筑工程有限公司承建。由广东远顺建筑设计有限公司设计，监理单位：广东远顺建设监理有限公司;a勘察单位：核工业赣州工程勘察院，基建手续完整，图纸齐全，符合建设程序。 工程地质条件 1、根据地质钻探资料，本工程采用预应力管桩基础。 2、基础（或桩端）持力层为强风化泥质粉砂岩，桩端承载力特征值q =4000KPa. 3、在基坑开挖前及施工过程中应进行人工降低地下水位，将地下水位降至基底以下。开挖基坑时应注意 该区域主要为残丘剥蚀地貌，上部主要分布1、人工填土、2、冲积土、3、强风化泥质粉砂岩为持力层。 QTZ40塔吊基础设计计算 一、梁面积计算 由于QTZ40塔吊厂家要求塔基基础承载力P=200KPa ，而实际地基承载力小于本塔吊基础所要求的地基承载力，故做灰土换填处理。 灰土换填做法： 做3:7灰土处理，压实系数≥0.94。 3:7灰土换置深度为1m ，处理后承载力要求达到180 KP a 。 为安全起见，本设计3:7灰土处理后承载力按f a =160KP a 计算。 1、原梁长5.6米，梁宽1.0米，梁高1.2米，要求地基承载能力为200KPa 。基础总作用面积A 0=10.98 m 2≈11 m 2 总作用力F=20T/m 2×A 0=220T 2、实际地基承载力按f a =160KPa 计算，则需要面积 A ′= 2 /16m T F =13.75 m 2 3、原地基承载力200 KPa 变为160 KPa 后，面积需增加 A z =A ′－A 0=2.75 m 2 4、梁长增至6.2米，梁宽增至1.2米，梁高不变，增加后总作用面积A=14.656 m 2 A －A 0=14.656－11=3.656 m 2 ＞2.75 m 2 满足面积要求 二、稳定性验算 1、QTZ40塔吊厂家提供如下数据 基础所受的垂直荷载F k=28T 基础所受的水平荷载F vk=6.1T 基础所受倾翻力矩M k=62 T·m 基础所受的扭矩11 T·m 混凝土强度等级不小于C35，砼总重量不小于30吨。 计算简图 砼总重量为43.968T＞30T，满足要求。 2、抗倾覆验算 偏心距e=' vk h G F M k ?+ = )28(2 .11.662' k G A A +?+ = 34.1)5.22.1656.1428(656 .1453 .1032 .69=??+m ＜ 55.14 2.64==l m 3、持力层验算 平均压力 P K =A G F K K + = ()656 .145.22.1656.1428??+ =49.1KPa ＜160 KPa 最大压力值 a 32max L k b G P ‘= =) 2(2.13)(' 2e l G F A A K K -??+? =) 34.12 2.6(2.47 .512-??=163.17KPa ＜1.2f a =192KPa 4、下卧层地基承载力验算 验算天然地基下卧层承载力f a ′=120KP a 是否满足要求 P z = θ ztan 2b p b k +? = ? ??+?20tan 122.12 .11.49 =30.53KPa P C Z =Z γ=18.5×1=18.5 KPa P z + P C Z =49.03 KPa ＜120 KPa 满足要求 塔吊基础 设 计 方 案 目录 一、工程概况 二、塔吊位置的选择 三、塔吊基础的设计 （一）塔吊力学参数 （二）桩基承载力计算 （三）承台配筋及强度抗剪验算 四、塔吊基础沉降观测 五、塔吊安拆方案及群塔管理方案 塔吊基础专项方案 一、工程概况： 丁桥大型居住区 R21-29 地块经济适用房Ⅱ标段工程位于浙江省杭州市丁桥勤丰路与华丰路交叉口的西北侧，总用地面积 33066 ㎡，由 6#、7#、8#、10#、11#、12|#共 6 幢楼组成，均为 14-15 层高层建筑（6#、7#、8#为 14 层，其它为15 层），其中 7#、8#、11#、12#楼下为连体部分人防地下室；6#、10#为单独一层地下室；本标段合计建筑面积为 65433 平方米，其中地下建筑面积 13149 平方米。 为配合工程建造施工，垂直运输的需要，采用 4 台塔吊配合。塔吊的工作半径均为 50 米，采用浙江省虎霸建筑机械厂的 QTZ63 塔吊，塔吊搭设高度约为47 米，要求相邻塔吊搭设时高度要错开 1～2 节塔身。 塔吊承台基础尺寸为5×5×1.3，桩间距为 4m，砼等级为 C35，塔吊承台配筋及预埋件详见附图，配筋为Ф20@200，上下双层，双向配筋，要求锚桩 100mm，承台标高、有效桩长见每台塔吊计算书。塔吊基础节上采用Φ16圆钢 与基础底板钢筋焊接作为避雷接地。 二、塔吊位置的选择： （1）1＃塔吊布置在 8＃楼边上，具体见附图 （2）2＃塔吊布置在 11＃楼边上，具体见附图 （3）3＃塔吊布置在 10＃楼边上，具体见附图 （4）4＃塔吊布置在 16＃楼边上，具体见附图 三、塔吊基础的设计： 有三台塔吊均布置在地下室内，须穿地下室底板，有一台塔吊布置在自然地坪上。 根据现场桩基作业情况，塔吊桩采用 PC-A 型 400（75）预应力管桩。 所有塔吊的基础采用桩+承台型式，由 ZYJ600H 桩机架静压沉桩，送桩到设计标高。 塔吊生产厂：浙江省虎霸建筑机械厂，塔吊型号 QTZ63。 （一）塔吊力学参数： 2 塔式起重机方形独立基础的设计计算 余世章余婷媛 《内容提要》文章通过对天然基础的塔吊基础设计，详细论述整个基础的设计过程，经济适用，安全可靠、结构合理，思路清晰，论述精辟有据；在现场施工中，有着十分重要的指导意义。 关键词：塔机、偏心距、工况、一元三次方程、核心区、基底压力。 一、序言 随着建筑业迅猛发展，塔式起重机（简称塔机）在建筑市场中是必不可少的一项重要垂直运输机械设备；塔机基础设计，在建筑行业中是属于重大危险源的范畴，正因为如此，塔机基础设计得到各使用单位的高度重视；本人通过网络查阅过许多塔机基础设计方案，除采用桩基外，塔基按独立基础所设计的方形基础，绝大部分都按厂家说明书所提供的基础尺寸进行配筋，按规范设计计算的为数不多，厂家所提供基础大小数据有些是不满足规范要求，而塔机基础配筋绝大多数情况是配筋过大，浪费较为严重；厂家说明书所提供数据表明，地基承载力特征值小的基础外形尺寸就较大，承载力特征值较大，基础尺寸就相应的小点，似乎看起来这种做法是正确的，其实并非如此。 塔机基础型式方形等截面最为普遍，下面通过一些规范限定的条件，对方形截面独立基础规范化的设计，很有参考和实用价值。下面举例采用中联重科的塔吊类型进行论述和阐明。 二、塔吊基础设计步骤 2.1、确定塔吊型号 首先根据施工总平面图，根据建筑物外形尺寸（长、宽、高）、及材料堆放场地和钢筋加工场地，根据塔机覆盖率情况，按塔机说明书中的主要参数确定塔机型号。 2.2、根据塔机型号确定荷载 厂家说明书中都有荷载说明，按塔吊自由独立高度条件提供两组数据（中联重科），一组为工作状态（工况）荷载，另一组为非工作状态（非工况）荷载，确定出一组最不利的工况荷载。 2.3、确定塔吊基础厚度h 根据说明书中塔机安装说明，基础固定塔基及有两种形式，一种是地脚螺栓，另一种是埋入固定支腿式；因此根据塔机地脚螺栓锚固长度和支腿的埋深，可以确定塔机基础厚度h。 2.4、基础外形尺寸的确定 根据荷载大小和基础厚度h，确定独立方形基础的边长尺寸。 2.5、基础配筋计算 求出内力进行基础配筋计算，并根据《规范》的构造要求进行配筋和验算。 2.6、基础冲切、螺杆（支腿）受拉或局部受压的验算 三、方形独立基础尺寸的确定 3.1方形基础宽度B的上限值 根据上面塔机基础计算步骤可以看出，塔机基础尺寸的确定是方形基础的计算关键。利用偏心距限定条件，可求出基础最小截面尺寸。根据偏心距e（荷载按标准组合）： 目录 第一章编制依据 (2) 第二章工程概况 (2) 第三章塔吊技术要求 (2) 第四章塔吊布置 (3) 第五章工程地质条件及土层物理力学指标 (4) 第六章塔吊桩基础的计算书 (6) 第九章抗倾覆验算 (12) 第十章预制桩插筋抗拔计算 (13) 第十一章承台受冲切、受剪切承载力验算 (13) 第十二章承台配筋计算 (14) 第十三章计算结果 (15) 第十四章塔吊基础一般构造要求 (16) 第一章编制依据 1、广东省华城建筑设计有限公司的结构及建筑施工图纸； 2、太阳城御园工程《岩土工程地质勘察报告》； 3、现行工程质量验收规范和有关工艺技术规程； 4、国家标准《建筑地基基础设计规范》（GB50007-2002）； 5、行业标准《建筑桩基技术规范》（JGJ94-94）； 6、广东省标准《建筑地基基础设计规范》（DBJ15-31-2003）。 第二章工程概况 太阳城御园工程位于广州增城市新塘镇永和辖区内，本工程由广东省华城建筑设计有限公司设计，广东省湛江地质勘察院提供《岩土工程勘察报告》，由广州市港龙实业有限公司投资兴建。本工程地下1层，地上18层，总建筑面积42000m2，总建筑高度为57.0m。 本工程总施工工期为400天。根据本工程特点及实际布置情况，拟安装二台由佛山市南海高达建筑机械有限公司生产制造的型号为QTZ80（6012）和QTZ63A（5510）两台自升塔式起重机。 第三章塔吊技术要求 地基土质要求均匀，土质承载力不低于35.5Mpa;混凝土强度不低于C35。 塔机安装，基础混凝土强度不应低于90%，并做好基础的排水工作。 必须用φ25圆钢穿过相邻两族地脚螺栓。 塔机独立式使用自由高度为42米、35米。 基础必须做好接地措施，要求接地电阻≤4Ω。 一、工程概况 1.1工程简况 1.1.1工程名称：锦绣新天地花园2-4座、34-35座、1#-5#商铺、17#商铺及一期地下车库 1.1.2建设单位：广州华新置业有限公司 1.1.3设计单位：广州市番禺城市建筑设计院有限公司 1.1.4监理单位：广州市百业建设顾问有限公司 1.1.5施工单位：湛江市建筑工程集团公司 1.1.6工程地址：新塘工业加工区东华工业村 1.1.7建筑规模： ⑴主要经济技术指标 ⑵首期单体面积一览表 1.1.8结构类型： 基础为预应力高强砼管桩和深墩基础，主体结构为框架剪力墙带全地下室车库。 1.2塔吊选型 本工程选用塔吊：JL5613，资料如下： JL5613塔吊的底座外围尺寸为1510?1510，塔吊产生最大重力为 G= 540kN， 1 最大起重弯距为M=1720kN·m，最大水平力P=80 kN； 4#塔吊桩基础设计采用先张高强度预应力砼管桩(5根Φ400mm的桩，管桩壁厚95mm，混凝土强度为C80)，单桩承载力为700kN，桩长9～14m，桩端以强风化砂砾岩为持力层入岩≥1.5m，或以中风化泥灰岩表面作持力层（可不入岩）。管桩总桩数5根，采用二节接桩，基础采用群桩上承台。承台砼强度等级为C35。 1.3塔吊布设及数量 根据首期建筑物布局，结合进度要求，塔吊设置7台，其位置及编号见附图“施工总平面布置图”。 二、塔吊基础设计 2.1塔吊基础计算 塔吊基础平面布置见附图“塔吊基础平面及配筋图”，初选承台尺寸5m ×5m ，暂取承台高度1.4m ，管桩伸入承台100mm ，钢筋保护层取50mm ，承台有效高度为： 0h =1.4-0.1-0.05=1.25m 承台自重2G =25×（1.4×5×5）=875kN 桩顶平均竖向力设计值为: G = n G G 2 1+×1.25 =（540＋875）/5×1.25=283kN 2.2桩受力计算 桩受力与桩到承台中心距离 m ax x 以及参与作用的桩的个数有关。 根据《建筑施工手册》以及《广东土木与建筑》所列方法，可知： max N =G + ∑?2 max i x x M +L h P 2? =283+1720×1.25×2.1/ ( 4?2.12)+80×1.4/（2×4.2） =552.3 kN 塔吊基础方案 一、工程概况 1、本工程位于松江区九亭镇，地块南临蒲汇塘河，东临沪亭路，西临横泾河，北临沪松公路并与地铁9#线车站一墙之隔，与9#线车站物业开发管理为一个整体。地块面积41162㎡，由3#、4#、5#、6#、7#、8#公寓楼及9#酒店、10#办公楼组成。 2、因地块面积巨大，根据塔吊平面布置应最大程度满足施工区域吊装需要，尽可能减少吊装盲区的原则，以及地下室工程施工中能充分利用塔吊来满足施工需要，按照施工组织总设计要求拟搭设6台附墙式塔吊，其中QTZ80B（工作幅度60M，额定起重力矩800KN.M）2台，QTZ80A（工作幅度55M，额定起重力矩800KN.M）4台，平面位置详附图。 3、拟建建筑物高度及层数 4、根据建筑物高度，1#塔吊位于3#楼西北侧位置，搭设高度为86M；2#塔吊位于9#楼南侧位置，搭设高度为114M；3#塔吊位于5#楼西北侧位置，搭设高度为77M，设水平限位装置；4#塔吊位于10#楼东南侧位置，搭设高度为114M；5#塔吊位于6#楼西北侧位置，搭设高度为100M，6#塔吊位于8#楼西北侧位置，搭设高度为100M。其中5#、6#塔吊为QTZ80B，其余4台为QTZ80A。 5、塔吊应在土方开挖前安装完毕，故采用型钢格构式非塔吊标准节插入钻孔灌注桩内，以保障塔吊安全、稳定和牢固可靠，且不妨碍地下室顶板混凝土的整体浇筑施工，有利于加快施工进度和确保工程质量。 6、本工程采用钻孔灌注桩筏板基础，基坑底标高为-8.000、-8.800、-9.100，本工程±0.000相当于绝对标高6.150M，自然地坪标高相对于绝对标高-1.45M。 7、根据本工程地质勘察报告，各土层极限摩阻力、端阻力标准值指标见下表： 8、塔式起重机主要技术性能表 二、塔吊布置原则 本工程作业面积大，综合考虑塔吊的作用半径、起吊重量、基础工程桩位布置、围檩支撑结构设计、房屋结构设计、经济性比较后，作出以下布置原则。 塔吊基础专项施工方案 一、工程概况 本工程位于深圳市福田区福强路金地工业区，总用地面积为5687.80m2，总建筑面积33771.27m2；地下室建筑面积：6831.91 m2 ，其中：人防地下室建筑面积787 m2 ，非人防地下室建筑面积6044.91m2，地上部分建筑面积26939.36m2。其中：住宅建筑面积25083m2 商业建筑面积1300m2，其他建筑面积556.36m2。使用年限为50年，建筑耐火等级为一级，屋面防水等级为II级,防水耐用年限为15年。桩基为静压预应力管桩（￠500及￠400），￠500单桩竖向承载力特径值为2500ＫＮ。 二、编制依据 2.1、《塔式起重机使用说明书》 2.2《岩土工程勘察报告》 2.3《建筑地基基础设计规范》（GB50007-2002） 2.6《地基与基础施工及验收规范》（GBJ202-83） 2.7《混凝土结构设计规范》（GB50010-2002） 2.8《混凝土结构工程施工及验收规范》（GB50204-92） 2.9《钢结构设计规范》（GB50017-2003） 2.10《钢结构工程施工及验收规范》（GB50205-95） 2.11广东省《预应力砼管桩基础技术规程》（ＤＢＪ\Ｔ15－22－98） 三、塔吊选型 根据本工程特点及吊装施工及施工现场材料垂直运输的要求，采用中联建设机械产业公司生产的ＴＣ5613型塔式起重机。该型塔吊臂长56M，末端起重2.63T。ＴＣ5613型塔吊随机《使用说明书》，塔吊基础地耐力要求不低于110000Pa，结合本工程地质勘察资料及塔吊的高度进行分析，塔吊若直接采用整体式钢筋混凝土基础较难满足承载力，尤其是沉降方面的要求，故研究决定设计采用增加桩基础，桩径500mm的摩擦桩4根，桩间距4m，设计单桩承载力R=2500KN （250t），桩上面设置整体式钢筋混凝土基础，基础长和宽a\b=6000/6000mm，高h=1350mm。 （详见塔吊基础尺寸及配筋图） 四、塔吊基础设计计算书 参考信息：详见塔式起重机使用说明书（见附页） 塔吊型号：ＴＣ5613型。自重（包括压重）：1300ＫＮ，最大起重荷载8Ｔ， 塔吊倾覆力距：1096ＫＮ.Ｍ，塔吊起重（最大）高度：180.4Ｍ。砼强度等级：Ｃ30,钢筋级别：Ⅱ级。承台的长度及宽度：6000ＭＭ. 承台厚度：1350ＭＭ。 1、塔吊基础承台顶面的竖向力与弯距计算 ⑴塔吊自重（包括压重）Ｆ1=1300 KN （130t） ⑵塔吊最大起重荷载：Ｆ2＝80 KN 作用于桩基承台面顶面的竖向力：Ｆ＝1.2*（Ｆ1+Ｆ2）＝1656 项目名 称： 天汇?蓝色港湾 E 区 单位工程： 1#楼、2#楼、3#楼、26#楼 QTZ63塔吊基础施工方案 施工单位: 江苏省苏中建设集团股份有限公司编制人: 洪锡金 编制日期：2012 年 4 月 2 日 目录 第一章工程概况 (3) 1.1 工程概况 (3) 1.2 编制依据 (3) 1.3 塔吊的选择 (4) 第二章塔吊技术性能参数 (5) 2.1 QTZ63 型塔吊技术性能参数 (5) 第三章塔吊基础定位及施 3.1 塔吊基础位置的确定 (6) 3.2 塔吊基础结构 (8) 3.3 塔吊基础的保护 (8) 3.4 塔吊基础施工工艺 (10) 概况章工程第一况程.1 工概 1 楼、3#、26#1、工程名称：天汇蓝色港湾E区1#、2#、工程地点：长春市二道区广德路以西，惠工路以北，东丰路以 2 南，滨河路以东、建设单位：吉林省天汇房地产有限责任公司 3 、设计单位：吉林北银规划建筑设计有限责任公司 4 、勘察单位：长春有色勘察设计院 5 、监理单位：长春市忠承工程建设监理有限责任公司 6 7 、施工单位：江苏省苏中建设集团股份有限公司2，其中地下建筑面积、建筑概况：本工程总建筑面积74508.8 m82，建28层）住宅楼及地下车库（一层）3#1#、2#、13540m （，地上分为 1.7 米。筑总高度88m。地基土标准冻深，上、结构概况：本工程主楼地下一层，地上二十八层，总高88M9部结构为框架剪力墙结构，抗震设防类别为标准设防，合理使用年限为。度。本 工程± 0.000 相当于黄海高程197.6m50年，抗震设防烈度为7 据编制依 1.2 一、工程概况 工程地点位于，总建筑面积为40326m2，框架结构5层，建筑物总高度22.4m (算至天面)。 本工程为框架结构，砼量大，模板、钢筋用量多；为保证工程质量，确保工程能按时完成。计划安装一台广西建筑机械厂生产的QT80A型附墙式塔式起重机。 二、塔吊的平面布置、塔吊的安装高度 1、塔吊的平面布置： 根据建筑物现场情况，经公司总工办及项目经理部有关工程技术人员确定，塔吊安装在10轴与11轴之间，位置详见施工平面图。 2、塔吊的起吊高度： 以现场地面标高为基点，桩承台标高与基础标高齐平，为－0.5m （0.00为室内地坪），塔吊的安装高度为37m，起重臂长为50m。 三、塔吊基础设计 1、塔吊的有关技术参数 起重臂长50m，整机重46T（标准高44m时） 底座压重50T，平衡配重10.2T 最大起重量6T(距中心15.2m)，臂端最大起重量1.4T 2、塔吊基础处理: 根据工程地质勘察报告的资料显示，地面以下分别为杂填土、淤泥质土、粉质粘土、细砂等。由上部土层厚度低，不具备天然基础的条件，且由于工期较紧，经多方面考虑，本工程选用PHC预应力管桩，且便于施工。 3、单桩承载力的验算： 根据地质资料的钻孔平面图及塔吊的平面布置，塔吊基础在钻孔位于ZK3附近。可参照钻孔的数据进行单桩的容许承载力计算。(各孔土样指标见附图) 每根桩承受塔吊荷载：N1=66.4t (1)塔吊基础1（ZK3）： 考虑桩的自重，假定桩入强风化岩1m，桩长为24m，选取φ400 PHC预应力管桩，则桩自重为N2=0.236×24＝5.66t 则总重N=N1+N2=66.4+5.66=72.06t 单桩的容许承载力：Pa=εp q pk A p+μ∑εsi q sik l i=1.2×8000×π0.22 +π0.4×1.0×200×1=1457Kpa=145.7 t 单桩竖向承载力设计值R=1.1P a=1.1×145.7=160.27t>72.06t 4、承台板配筋 桩承台采用单桩承台，用连梁连接，承台尺寸长×宽×高=1000×1000×800，砼标号为C25，配筋见详图。 5、连系梁 采用300×500梁，上下各配3φ20。钢筋为φ8@200，离支座750范围内φ8@100。 6、承台基础面要保持水平，倾斜度不大于1/1000。 7、预埋螺栓大样见附图。 8、防雷装置：用三根φ16圆钢将塔吊底座与塔吊基础桩头钢筋焊连。 四、安装准备工作 1、按照上述要求，预埋底座螺栓及浇注与养护凝土基础。 2、准备容量足够的电源及配电箱。 3、平整清理安装场地，保证进出场道路畅通，顺利安装。 4、准备25t和30t汽车吊各一台，以及枕木、索具、绳扣等常用工具。 5、在安装前，对本台塔吊进行转场维修，并对零部件进行保养和检查，对塔机各机构、各部位结构焊缝、重要部位螺栓、卷扬机、钢丝绳、吊钩、吊具进行保养并仔细检查，发现问题立即解决。对液压顶升系统的油管油缸、接头、顶升套架结构，导向轮间隙、挂靴爬爪进行检查。保养完毕应进行验收。 五、安装程序 1、将底架安装在已浇注并养护好的混凝土基础上。 2、将基础节安装在底架上，装好4根斜撑杆，安装内套架。 3、装配紧固后，用经纬仪检测基础节四根主弦杆的垂直度，其垂直度允许偏差必须≤1‰，否则必须重新调整直到满足上述要求为止。 4、在地上把活动平台组合成整体，并装上防护栏杆，利用吊车进行安装。 第一章编制说明及依据 目录 一、编制依据 0 二、工程概况 0 三、塔吊平面布置 (1) 四、塔吊基础设计 (1) 五、塔吊基础施工技术措施及质量验收 (2) 六、塔吊基础计算书（桩基） (3) 1. 参数信息 (4) 2. 基础尺寸确定 (4) 3、基础设计主要参数 (5) 4、单桩允许承载力特征值计算 (6) 3.1 单桩竖向承载力特征值计算 (6) 3.2单桩抗拔力特征值计算 (6) 3.3 单桩桩顶作用力计算和承载力验算 (7) 5、承台受冲切、受剪切承载力验算 (8) 6、承台配筋计算 (9) 7、基础弯矩计算 (9) 8、基础配筋 (9) 七、塔吊基础定位图 (9) 惠州市海燕建筑工程有限公司00 塔吊基础施工方案 一、编制依据 1、本工程施工组织设计； 2、杰楚电子科技（惠州）有限公司1、2、3号厂房岩土工程勘察报告； 3、GB50202-2002《建筑地基基础工程施工质量验收规范》； 4、GB50007-2011《建筑地基基础设计规范》； 5、JGJ33-2012《建筑机械使用安全技术规程》； 6、JGJ/T 187-2009《塔式起重机混凝土基础工程技术规程》； 7、JGJ196-2010《建筑施工塔式起重机安装、使用、拆卸安全技术规程》； 8、本工程设计图纸； 9、中联重科股份有限公司生产的QTZ80（TC6012-6）型塔式起重机使用说明书。 二、工程概况 杰楚电子科技（惠州）有限公司1、2、3号厂房工程，该工程位于惠州市潼桥镇工业基地联发大道光明段南面，建筑占地面积为14457.2m2，总建筑面积为52238m2，工程总造价：约4250万元，由杰楚电子科技（惠州）有限公司直接发包给惠州市海燕建筑工程有限公司承建。由广东远顺建筑设计有限公司惠州市海燕建筑工程有限公司00 塔吊基础施工方案 一、工程概况： 市荔湾区大坦沙珠岛花园总建筑面积93759m2，建筑基底面积2536 m2，住宅建筑层数：地面40层，地下室两层，建筑总高118.1米。建筑结构形式为剪力墙结构，建筑结构的类别为3类，工程合理使用年限为50年，抗震设防烈度为7度。地下工程防水Ⅱ级，主体建筑屋面工程防水Ⅱ级。该工程属一类建筑（仅用于高层民用建筑），耐火等级一级。桩基采用冲（钻）孔灌注桩，设计标高为室±0.000相当于城建高程系统标高8.400米。 1.工程名称：珠岛花园七期工程 2.编制单位：电白建设集团 3.编制依据： 1）珠岛花园七期工程施工图纸。 2）珠岛花园七期工程桩桩位超前勘探报告。 3）《塔式起重机设计规》（67B/T13752-1992） 4）《地基基础设计规》（67B50007-2002） 5）《建筑结构荷载规》（67B5009-2001） 6）《混凝土结构设计规》（67B50010-2002） 二、计算参数： （1）基本参数 采用1台QZT80A(6010)塔式起重机，塔身尺寸1.70m,总高度140m。基坑开挖深度-2.50m；现场地面标高-10.00m,承台面标高-9.10m。塔吊位置：2-k轴～2-j轴交18轴～19轴中间。 （2）计算参数 1）塔机基础受力情况 M 基础顶面所受垂直力 基础顶面所受水平力 基础所受扭矩 基础顶面所受倾覆力矩 塔吊基础受力示意图 比较桩基础塔机的工作状态和非工作状态的受力情况，塔机基础按非工作状态计算如图： F k =619.00kN，F h =31.00kN，M=1866.00+31.0×1.40=1909.40kN.m F k ‘=619.00×1.35=835.65kN，F h ，=31.00×1.35=41.85kN，M k =(1866.00+31.0×1.4 0)×1.35=2577.69kN.m 2）桩顶以下岩土力学资料 基础桩采用1根φ1400冲孔灌注桩，桩顶标高-10.5m，桩端入微风化钙质泥岩 1. 00m；桩混凝土等级C30水下混凝土，f C =11.90N/mm2 ,E C =2.80×104N/mm2；f t =1.27N/mm2， 项目名称：天汇?蓝色港湾E区 单位工程：1#楼、2#楼、3#楼、26#楼QTZ63塔吊基础施工方案 施工单位:江苏省苏中建设集团股份有限公司 编制人: 洪锡金 编制日期：2012年4月2日 目录 第一章工程概况 (3) 1.1工程概况 (3) 1.2 编制依据 (3) 1.3 塔吊的选择 (4) 第二章塔吊技术性能参数 (5) 2.1 QTZ63型塔吊技术性能参数 (5) 第三章塔吊基础定位及施工 (6) 3.1 塔吊基础位置的确定 (6) 3.2 塔吊基础结构 (8) 3.3 塔吊基础的保护 (8) 3.4 塔吊基础施工工艺 (10) 概况章工程第一况程.1工概1楼、3#、26#1、工程名称：天汇蓝色港湾E区1#、2#、工程地点：长春市二道区广德路以西，惠工路以北，东丰路以2 南，滨河路以东、建设单位：吉林省天汇房地产有限责任公司 3 、设计单位：吉林北银规划建筑设计有限责任公司4 、勘察单位：长春有色勘察设计院5 、监理单位：长春市忠承工程建设监理有限责任公司6 7、施工单位：江苏省苏中建设集团股份有限公司2，其中地下建筑面积、建筑概况：本工程总建筑面积74508.8 m82，建28层）住宅楼及地下车库（一层）3#1#、2#、13540m （，地上分为 1.7米。筑总高度88m。地基土标准冻深，上、结构概况：本工程主楼地下一层，地上二十八层，总高88M9部结构为框架剪力墙结构，抗震设防类别为标准设防，合理使用年限为。度。本 工程±0.000 相当于黄海高程197.6m50年，抗震设防烈度为7据编制依1.2 QTZ63型塔式起重机使用说明书》；1、《 2、长春有色勘察设计院提供的本工程勘察技术报告；）；4、塔式起重机安全规程 （GB5144-2006、塔式起重机操作使用规程（JG/T100-1999）；5 ；JGJ94-20086、《建筑桩基技术规范》（））；GB50202-2002《建筑地基基础工程施工质量验收规范》7、（；）GB50010-2002、混凝土结构设计规范（8． 9、建筑地基基础设计规范（GB50007-2002）； 10、《建筑施工安全检查标准》（JGJ59-2011）； 11天汇蓝色港湾E区1#、2#、3#、26#楼工程结施图、建施图； 1.3 塔吊的选择 本工程工期较紧，质量和安全要求很高，施工场地狭长，综合考虑施工运输的方便及高效，同时考虑到文明施工的要求，结合现场实际情况，拟配备3台QTZ63塔吊配合施工，均为附着式,安装总高度分别为米。100楼3#米，110楼2#米，100楼1#． 根据工程岩土勘察报告显示，基础承载力土层的土质情况如下： 塔吊基础施工方案 编制人： 审核人： 技术科： 安全科： 审批人： 施工单位： 编制日期： 塔吊基础施工方案 一、工程概况 总概况 建筑概况 本工程所用砌体材料为：±0.000以下采用MU20混凝土标准砖，M10水泥砂浆砌筑；±0.000以上外墙均采用ALC加气混凝土砌块A5.0。内墙采用粉煤灰加气混 凝土砌块，专用粘结剂砌筑。层高3.9m，内外墙厚度240。 二、编制依据 1、工程工程项目建筑、结构施工图； 2、工程项目地基勘察报告 3、工程项目项目施工组织设计； 4、塔式起重机械混凝土基础工程技术规程（JGJ/T187-2009）； 5、建筑起重机械安全监督管理规定（中华人民共和国建设部令第166号）； 6、苏州市建筑施工安全监督管理办法（苏州市人民政府令第44号）； 7、张家港市天运建筑机械有限公司《QTZ63塔式起重机使用说明书》； 8、现行施工规范、标准、规程 三、施工安排 3.1 施工区段划分及塔吊选型 根据本工程单体结构分布情况及周边场地环境，项目部确定布置一台塔吊，塔吊具体型号详见表3.1塔吊具体布置位置及型号。 3.2 塔吊基础具体位置 3.2.1 塔吊（基础）布置原则 （1）最大幅度覆盖施工范围； （2）利于附墙，即塔身中心与建筑物结构高度范围外立面之间间距必须符合相应塔机附墙要求。且建筑物外立面从底层至屋顶必须平直，无倾斜，凹凸造型，尽量减少塔吊司机目光盲区； （3）就近材料加工厂及堆场，尽量减少材料、设备等运转距离、次数； （4）利于塔吊安装、升级及日后拆除； （5）群塔作业时，塔身与塔身之间的安全距离； （6）塔臂旋转作业范围内有无高压管线、电缆、周围高层房屋等障碍； （7）现场场地要求，如何布置能够使得现场在作业高峰期车流通畅； （8）工程各部位施工工作量，如何使得塔吊的工作效率最高； 3.2.2塔吊位置确定 图3.2.2 塔吊布置平面示意图 塔吊基础设计方案 一．工程概况： 金领广场主体采用框架—剪力墙结构，地下一层，地上十八层，最大高度约为60.8米。工程分A、B、C、D四区及裙 房部分。拟采用2台QTZ5012型塔式起重机，两台塔吊高度 错开3米，安装位置详平面布置图。 本方案依据《QTZ5012塔式起重机安装使用说明书》编制，有关荷载抄自《QTZ5012塔式起重机安装使用说明书》 P62第17.2条。 二．塔吊基础受力图： N1：础所受垂直力 N2：基础所受水平力 、M2：基础所受倾翻力矩N2 M3：基础所受扭矩 三、桩基础布置图及承台要求： 根据工程地质勘探报告，场地内淤泥层较厚且埋深较浅，工程受 力性能不好。塔吊基础决定采用桩基承重以满足荷载要求。 桩基础布置如下： 1600（3200） 1600 （3200） （）内数字为东侧塔吊基础尺寸；（）外数字为西侧塔吊基础尺寸； 基础承台尺寸要求： 根据现场实际情况，结合厂家要求，塔吊基础采用固定式整体基 础，基础尺寸选择如下：东侧塔吊基础尺寸为5 .6米X5.6米X1.4米，西侧塔吊基础尺寸为4.5米X4.5米X1.4米。 根据荷载最不利原则，选择西侧塔吊基础进行各项验算。基础混 凝土等级为C35，采用二级钢，fcm=19N/mm2，ft=1.65N/mm2， fy=310N/mm2。 基础平面受力图如下：（计算模型） M1=1796KN.M N2=73.5KN N1=513KN 1400 R=1000X2KN T=840X2KN T=840X2KN 1600 其中：R为管桩提供的抗压强度；T为管桩提供的抗拔强度，G 为承台钢筋混凝土自重；G=4.5X4.5X1.4X25=708KN。所有强度由压桩记录和静载试验所得，由于承台基础为4桩对称布置，每边两根，所以乘2。 1、基础抗压承载力验算： 由∑B=0，求得A点处 [R]=（M1+G*0.8+N1*0.8+N2*1.4）/1.6 =(1796+566.4+410.4+102.9)/1.6 =1797.3KN 1、编制依据： 《建筑地基基础设计规范》（GB50007-2002）； 《建筑地基基础设计规范》（DBJ 15-31-2003）； 《建筑结构荷载规范》（GB 50009-2001）； 《混凝土结构设计规范》（GB 50010-2002）； 《简明钢筋混凝土结构计算手册》； 《地基及基础》； XX设计图纸； XX岩土工程勘查报告 Q6015塔式起重机使用说明书。 2、塔机设计 根据施工现场场地条件及周边环境情况，本工程选用1台Q6015型自升塔式起重机。独立式塔身最大自由高度53m，最大吊运高度为45米，最大起重量为8t，塔身尺寸为1.60m×1.60m，臂长60m。 深圳机场国际候机楼岩土工程勘查报告宝安GD0703（3－4号孔） 序号地层名称 厚度 （m） 桩侧阻力标准值 q s i a（kPa） 岩层桩端极限 阻力标准值q p a （kPa） 1 人工填土 3.9 10 2 淤泥 3.8 6 3 砂质粘性土11.9 40 1800 4 全风化花岗 片麻岩 5 350 4000 5 强风化花岗 片麻岩 1 700 5000 I 、 塔吊基础受力情况 荷载工况 基础荷载 P （kN ） M （kN.m ） P 1 P 2 M Mk 工作状态 695 29 1699 305 非工作状 态 575 79 2289 M k 塔吊基础受力示意图 P2 M P1 P 1----基础顶面所受垂直力P 2----基础顶面所受水平力M ----基础所受倾翻力矩M k ----基础所受扭矩 II 、基础设计主要参数 因场地内地质条件限制，地基承载力无法满足60m 塔吊所需的地基承载要求，故选择施工4根预应力管桩基础做为塔吊承载的基础。 基础桩：4Ф500*125预应力管桩， 桩顶标高-2.30m ，桩长约为25.7m ，桩端入强风化1m 。 承台尺寸：平面4×4m ，厚度h=1.50m ，桩与承台 中心距离为1.20m ；承台混凝土等级：C35。 承台面标高：-0.90m （±0.000标高为4.35m ）。 QTZ63塔吊天然基础的计算书 （一）参数信息 塔吊型号：QTZ63，自重(包括压重)F1=450.80kN，最大起重荷载F2=60.00kN，塔吊倾覆力距M=630.00kN.m，塔吊起重高度=70.00m，塔身宽度B=1.50m，混凝土强度等级：C35，基础埋深D=5.00m，基础最小厚度h=1.35m，基础最小宽度Bc=5.00m。 （二）基础最小尺寸计算 基础的最小厚度取：H=1.35m 基础的最小宽度取：Bc=5.00m （三）塔吊基础承载力计算 依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。 计算简图： 当不考虑附着时的基础设计值计算公式： 当考虑附着时的基础设计值计算公式： 当考虑偏心距较大时的基础设计值计算公式： 式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1.2×510.8=612.96kN； G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc ×Bc×D) =4012.50kN； Bc──基础底面的宽度，取Bc=5.00m； W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=20.83m3； M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4× 630.00=882.00kN.m； a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算： a=5.00/2-882.00/(612.96+4012.50)=2.31m。 经过计算得到： 无附着的最大压力设计值 Pmax=(612.96+4012.50)/5.002+882.00/20.83=227.35kPa 无附着的最小压力设计值 Pmin=(612.96+4012.50)/5.002-882.00/20.83=142.68kPa 有附着的压力设计值 P=(612.96+4012.50)/5.002=185.02kPa 偏心距较大时压力设计值 Pkmax=2×(612.96+4012.50)/(3×5.00×2.31)=267.06kPa （四）地基基础承载力验算 地基承载力设计值为：fa=270.00kPa 地基承载力特征值fa大于最大压力设计值Pmax=227.35kPa，满足要求！ 地基承载力特征值1.2×fa大于偏心距较大时的压力设计值Pkmax=267.06kPa，满足要求！据安徽省建设工程勘察设计院《岩土工程勘察报告》，Ⅰ#塔吊参227号孔，Ⅱ#塔吊参243号孔，Ⅲ#塔吊参212号孔，Ⅳ#塔吊参193号孔，Ⅵ#塔吊参118号孔，Ⅶ#塔吊参108号孔。 （五）受冲切承载力验算 依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。 验算公式如下： 式中hp──受冲切承载力截面高度影响系数，取hp=0.95； ft──混凝土轴心抗拉强度设计值，取 ft=1.57kPa； 施工总承包工程 塔吊基础设计方案 编制人： 审核人: 审批人： 中建三局集团有限公司 施工总承包工程项目部 2015年10月05日 目录 第1章编制说明及依据 (1) 1.1 编制说明 (1) 1.2 适用范围 (1) 1.3 编制依据 (1) 第2章工程概况 (2) 2.1 工程所在位置、场地及其周边环境情况 (2) 2.2 工程总体概况 (2) 2.3 ±0.00标高、自然地面标高及其相互关系 (3) 第3章塔吊选型与布置 (4) 3.1 塔吊选型与现场布置原则 (4) 3.2 塔吊选型 (4) 3.3 塔吊基础定位 (8) 3.4 塔吊性能参数 (8) 3.5 本工程岩土体分析与评价 (10) 3.6 塔吊基础开挖深度附近地质分析 (10) 3.7 塔吊基础承台的配筋 (11) 第4章塔吊基础施工顺序与方法 (12) 4.1 塔吊基础施工准备 (12) 4.2 塔吊基础施工流程 (12) 4.3 塔吊基础施工控制要点 (12) 4.4 塔吊基础防水、散水做法 (13) 4.5 塔吊基础施工质量保证措施 (13) 4.6 塔吊基础施工安全注意事项 (13) 4.7 塔吊基础施工技术注意事项 (14) 附录1：塔吊基础计算书 (15) 1. TC7525塔吊基础计算书 (15) 附录2：塔吊基础附图 (25) 第1章编制说明及依据 1.1编制说明 本方案为工程塔吊基础设计及施工专项方案，塔吊的安装和拆除另行编制专项方案。 1.2适用范围 根据本工程的施工组织设计及施工部署并结合本工程现有招标图纸及场地情况，我司布置2台塔吊，并自编号为9#、10#。本方案适用于该2台塔吊基础设计，下文将选取其中TC7525（臂长75m）、TC6016（臂长50m）进行基础设计说明。 1.3编制依据 （1）本工程招标图纸 （2）《基坑支护工程岩土工程勘察》 （3）《建筑地基基础设计规范》（GB5007—2011） （4）《混凝土结构设计规范》（GB50010－2010） （5）《建筑桩基技术规范》（JGJ94-2008） （6）《建筑机械使用安全技术规程》（JGJ33-2012） （7）《国家标准现行建筑机械规范大全》（中国建筑出版社，1994） （8）《塔式起重机混凝土基础工程技术规程》（JGJ/T187-2009） （9）《建筑地基基础工程施工质量验收规范》（GB50202—2002(2011版)） （10）TC7525塔式起重机安装使用说明书 本方案有未说明或未明确的地方以有关规范、图集或当地政府有关文件规定为准。 7 种塔吊基础计算 目录 一、单桩基础计算 二、十字交叉梁基础计算 三、附着计算 四、天然基础计算 五、三桩基础计算书 六、四桩基础计算书 七、塔吊附着计算 一、塔吊单桩基础计算书 一. 参数信息 塔吊型号:QT60,自重(包括压重)F1=245.00kN,最大起重荷载F2=60.00kN 塔吊倾覆力距M=600.00kN.m,塔吊起重高度H=50.00m,塔身宽度B=1.60m 混凝土强度:C35,钢筋级别:Ⅱ级,混凝土的弹性模量 Ec=14500.00N/mm2 桩直径或方桩边长 d=2.50m,地基土水平抗力系数 m=8.00MN/m4 桩顶面水平力 H0=100.00kN,保护层厚度:50mm 二. 塔吊基础承台顶面的竖向力与弯矩计算 1. 塔吊自重(包括压重)F1=245.00kN 2. 塔吊最大起重荷载F2=60.00kN 作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=366.00kN 塔吊的倾覆力矩 M=1.4×600.00=840.00kN.m 三. 桩身最大弯矩计算 计算简图： 1. 按照m法计算桩身最大弯矩： 计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.4.5条，并参考《桩基础的设计方法与施工技术》。 (1) 计算桩的水平变形系数(1/m): 其中 m──地基土水平抗力系数； b0──桩的计算宽度，b0=3.15m。 E──抗弯弹性模量，E=0.67Ec=9715.00N/mm2； I──截面惯性矩，I=1.92m4； 经计算得到桩的水平变形系数: =0.271/m (2) 计算 D v: D v=100.00/(0.27×840.00)=0.45 (3) 由 D v查表得：K m=1.21 (4) 计算 M max: 经计算得到桩的最大弯矩值: M max=840.00×1.21=1018.87kN.m。 由 D v查表得：最大弯矩深度 z=0.74/0.27=2.78m。管桩-塔吊基础施工方案
